1 Historia del UML UML 1.x evoluciona en UML 2.0
CASE (Computer-Aided Software Engineering)

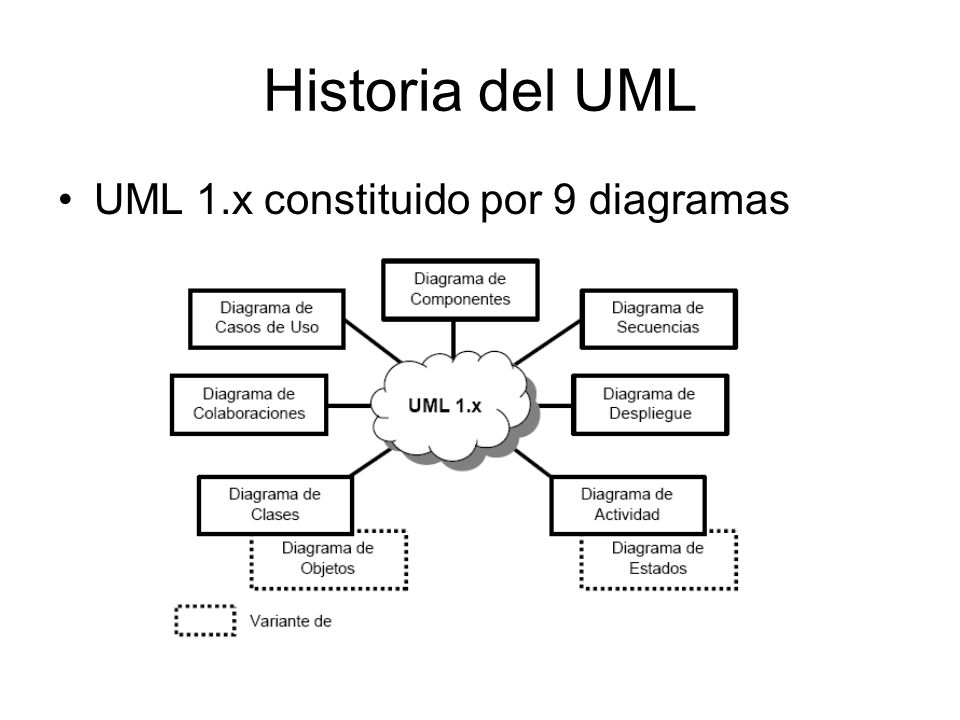

2 Historia del UML UML 1.x constituido por 9 diagramas

3 Historia del UML UML 2.0 organizado en diagramas estructurales y diagramas de comportamiento.

4 Diagramas de Comportamiento
Visualizar, especificar, construir y documentar Flujo de mensajes a lo largo del tiempo y el movimiento físico de componentes

5 Diagramas de Comportamiento
Dividido en: Diagramas de Actividad Diagramas de Comunicación Diagramas de Interacción Diagramas de Secuencia Diagrama de Máquina de Estados Diagramas de Tiempo Diagramas de Casos de Uso

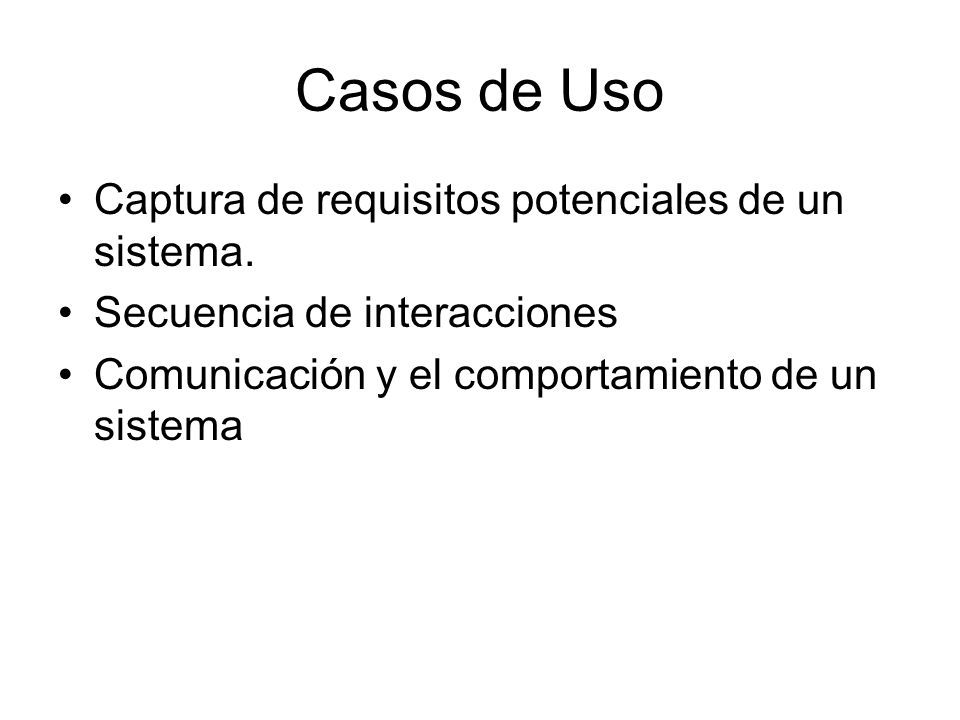

6 Casos de Uso Captura de requisitos potenciales de un sistema.
Secuencia de interacciones Comunicación y el comportamiento de un sistema

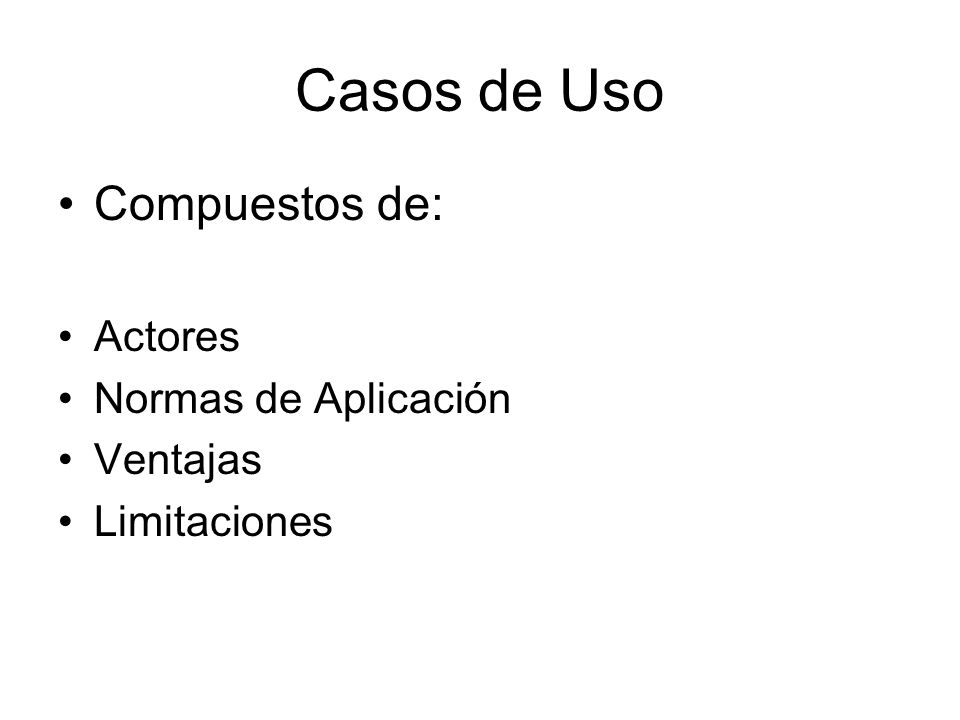

7 Casos de Uso Compuestos de: Actores Normas de Aplicación Ventajas
Limitaciones

8 Diagrama de Casos de Uso
Dividido en dos áreas: La descripción escrita del comportamiento del sistema. La posición o contexto del caso de uso entre otros casos de uso.

9 Diagrama de Casos de Uso
Se mantienen los conceptos fundamentales: Inclusión (<<include>> ) Extensión (<<extend>>) Generalización (<<generalization>>)

10 Diagrama de Casos de Uso
