1 1 23-27 noviembre de 2015 1 Servicios de descarga Cristina Ruiz Montoro

2 2 23-27 noviembre de 2015  Servicios descarga en Directiva Inspire  Reglamento Nº 976/2009 sobre servicios de red  Guía Técnica para servicios de descarga  ATOM  Filter Encoding  WFS  Servicios de descarga Inspire del IGN Índice

3 3 23-27 noviembre de 2015  Los servicios de red Son necesarios para compartir los datos espaciales Deben hacer posible localizar, transformar, visualizar y descargar datos espaciales. Garantizar la interoperabilidad Para ello deben funcionar con arreglo a Especificaciones Criterios operativos mínimos Directiva Inspire

4 4 23-27 noviembre de 2015  La Comisión debe adoptar normas de ejecución que completen la Directiva: Interoperabilidad y armonización de los conjuntos y servicios de datos espaciales Condiciones de acceso a los anteriores Normas relativas a las especificaciones técnicas Obligaciones de los servicios de red. Directiva Inspire

5 5 23-27 noviembre de 2015  Los EEMM establecerán y gestionarán una red con los siguientes servicios de red. De localización De visualización De descarga que permitan descargar copias de conjuntos de datos espaciales, o partes de ellos y, cuando sea posible, acceder directamente a ellos. De transformación. De acceso a servicios de datos espaciales. Directiva Inspire

6 6 23-27 noviembre de 2015  Reglamento modificado (CE) Nº 976/2009 en lo que se refiere a los servicios de red Reglamento modificado (CE) Nº 976/2009 en lo que se refiere a los servicios de red Norma de ejecución

7 7 23-27 noviembre de 2015  El reglamento modificado nº 976/2009 define Los requisitos para el establecimiento y mantenimiento de los servicios de red. Localización, visualización, descarga, transformación Las obligaciones en cuanto a disponibilidad del servicio Reglamento sobre servicios de red

8 8 23-27 noviembre de 2015  En materia de servicios de descarga El Anexo IV. Enumera Las operaciones que se deben garantizar. Parámetros de petición y respuesta. Se divide en 3 partes Parte A: operaciones que deben ser implementadas obligatoriamente. Parte B: operaciones que deben implementarse allí donde sea posible. Parte C: criterios de consulta si se implementa B. Guía Técnica para la implementación de servicios de descarga Inspire

9 9 23-27 noviembre de 2015  Operaciones obligatorias (Parte A, Anexo IV) “Get Download Service Metadata” Obtener metadatos del servicios de descarga. Información sobre el servicio y datos. Capacidades del servicio. Debe incluir un parámetro de idioma de respuesta. “Get Spatial Dataset” Obtener conjunto de datos espaciales Parámetros: identificador (URI), idioma y SRC Reglamento sobre servicios de red. Servicios de descarga

10 10 23-27 noviembre de 2015  Operaciones obligatorias (Parte A, Anexo IV) “Describe Spatial Dataset” Describir conjunto de datos espaciales Devuelve la descripción de todos los tipos de objeto espacial del conjunto de datos espaciales. Parámetros: identificador (URI) e idioma. “Link Download Service” Conectar con servicio de descarga Permite a autoridad pública o 3º dar a conocer la disponibilidad de un servicio descarga manteniendo la capacidad de descarga en la autoridad pública o 3º Reglamento sobre servicios de red. Servicios de descarga

11 11 23-27 noviembre de 2015  Operaciones no obligatorias (Parte B, Anexo IV) “Get Spatial Object” Obtener objeto espacial Permite recuperar objetos espaciales mediante consulta. Parámetros: id. (URI), idioma, SRC y consulta Según uno de los criterios de búsqueda de la parte C Reglamento sobre servicios de red. Servicios de descarga

12 12 23-27 noviembre de 2015  Operaciones no obligatorias (Parte B, Anexo IV) “Describe Spatial Object” Describir tipo de objeto espacial Devuelve la descripción de los tipos de objeto espacial especificados. Parámetros: idioma y el tipo de objeto espacial Tipo: nombre del tipo de objeto espacial. Reglamento sobre servicios de red. Servicios de descarga

13 13 23-27 noviembre de 2015  Criterios de búsqueda (Parte C, Anexo IV) Búsqueda por URI del CDE. Búsqueda por atributos clave de objetos espaciales, incluyendo URI y fecha/hora de actualización. Búsqueda por rectángulo geográfico envolvente (Bounding Box). Búsqueda por tema de datos espaciales. Búsqueda por combinación de anteriores. Reglamento sobre servicios de red. Servicios de descarga

14 14 23-27 noviembre de 2015  Calidad Reglamento sobre servicios de red. Servicios de descarga Calidad servicio (QoS) OperaciónRequisito Rendimiento Get Download Service MetadataRespuesta inicial en <10 s Get Spatial DataSet Get Spatial Object Respuesta inicial en <30 s Respuesta sostenida: >0,5 Megabytes/seg. > 500 objetos/seg. Describe Spatial Data Set Describe Spatial Object Respuesta inicial en <10 s Respuesta sostenida: >0,5 Megabytes/seg. > 500 objetos/seg. CapacidadDeben atenderse > 10 peticiones simultáneas por segundo Disponibilidad99% tiempo

15 15 23-27 noviembre de 2015  Ya tenemos la norma ahora toca implementarla  Seguimos la Guía Técnica para la implementación de servicios de descarga Inspire. Technical Guidance for the Implementation of Inspire Download Services Servicios de descarga

16 16 23-27 noviembre de 2015  Considera que en la práctica el Reglamento plantea que pueden ser implementados 2 tipos de Servicios de Descarga: Servicios de descarga de conjuntos de datos pre- definidos Servicios de descarga de acceso directo. Guía Técnica para la implementación de servicios de descarga Inspire

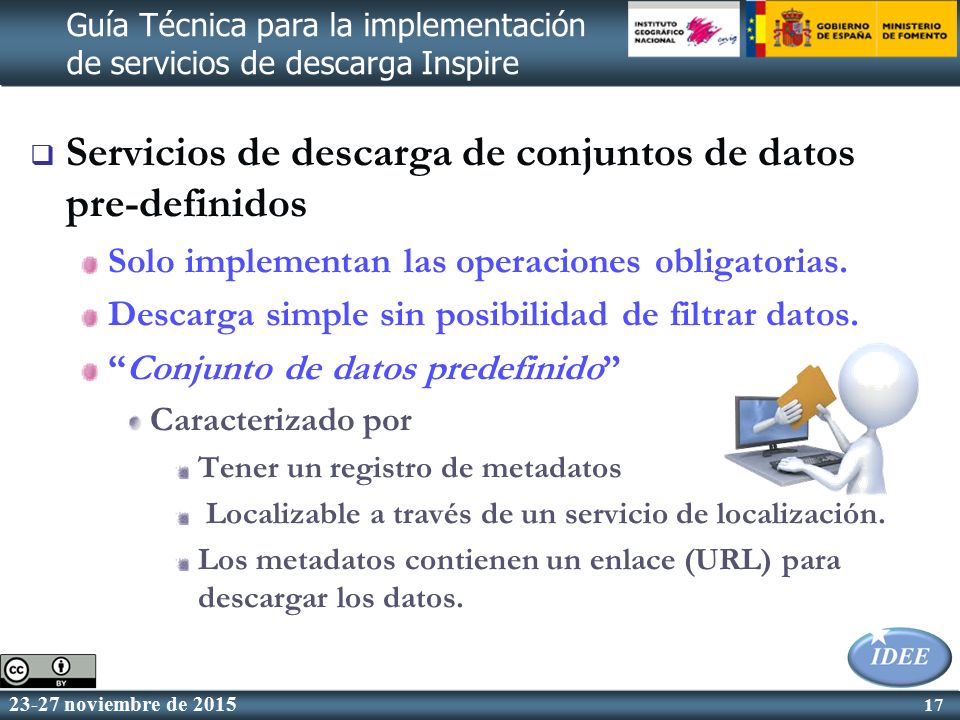

17 17 23-27 noviembre de 2015  Servicios de descarga de conjuntos de datos pre-definidos Solo implementan las operaciones obligatorias. Descarga simple sin posibilidad de filtrar datos. “Conjunto de datos predefinido” Caracterizado por Tener un registro de metadatos Localizable a través de un servicio de localización. Los metadatos contienen un enlace (URL) para descargar los datos. Guía Técnica para la implementación de servicios de descarga Inspire

18 18 23-27 noviembre de 2015  Servicios de descarga de acceso directo. Implementan todas las operaciones. Consultar, descargar subconjuntos y conjuntos datos Mayor control sobre la descarga por parte del cliente. “Acceso directo” Capacidad del cliente para interactuar directamente con los contenidos del repositorio (BD,..). Consultas basadas en criterios temporales, espaciales, o en propiedades específicas de una instancia del tipo de objeto espacial contenido en el repositorio. Guía Técnica para la implementación de servicios de descarga Inspire

19 19 23-27 noviembre de 2015  Resumen operaciones según tipo de servicio Guía Técnica para la implementación de servicios de descarga Inspire OperaciónTipo de servicio Get Download Service MetadataTodos Get Spatial DatasetTodos Describe Spatial DatasetTodos Link Download ServiceTodos Get Spatial ObjectAcceso directo Describe Spatial ObjectAcceso directo

20 20 23-27 noviembre de 2015  Para la implementación, 3 estándares posibles: ATOM, estándar de IETF (Internet Engineering Task Force) Web Feature Service 2.0.0 de OGC Filter Encoding Specification de OGC.  Opciones: Guía Técnica para la implementación de servicios de descarga Inspire Tipo de servicioEstándar De datos predefinidosATOMWFS De acceso directoWFS+FE

21 21 23-27 noviembre de 2015  Definido por el IETF (RFC 4287)  Recomendado en TG por su sencillez y coste.  Formato de sindicación Alternativa a RSS. Sindicación o Feed Medio de redifusión de contenido web. Permiten estar al día de las actualizaciones de un sitio web.  Escrito en XML ATOM

22 22 23-27 noviembre de 2015  ATOM para servicios de descarga predefinida Elemento raiz Metadatos De operación “Get Download Service Metadata” Limitaciones uso, título, Responsable,…. Vínculo a un documento OpenSearch Con metadatos de las otras operaciones obligatorias Guía Técnica para la implementación de servicios de descarga Inspire

23 23 23-27 noviembre de 2015  ATOM para servicios de descarga predefinida Elementos Uno por dataset predefinido Metadatos Enlace a otro feed (otro documento ATOM) Misma estructura Enlaces para descargar los conjuntos de datos Uno por combinación SRC/formato (shp, gml,…) Ejemplo: http://www.ign.es/atom/ds.es.xml Guía Técnica para la implementación de servicios de descarga Inspire

24 24 23-27 noviembre de 2015  ATOM para servicios de descarga predefinida Guía Técnica para la implementación de servicios de descarga Inspire

25 25 23-27 noviembre de 2015  Metadatos en documento ATOM Elementos metadatos no presentes en ATOM OB: Keyword, Temporal Reference, Conformity, Conditions for Access and Use, Metadata Point of Contact; C: Geographic Bounding Box, Spatial Resolution Guía Técnica para la implementación de servicios de descarga Inspire Elementos metadatos INSPIREImplementación ATOM Resource Title (OB)/feed/title Resource Abstract (OB)/feed/subtitle Resource Locator (C)/feed/link[@rel="self"] Coupled Resource (C)/feed/entry/link[@rel="describedby"] Limitations on Public Access (OB)/feed/rights Responsible Organisation (OB)/feed/author Metadata Date (OB)/feed/updated Metadata Language (OB)/feed/link[@rel="self"]/@hreflang

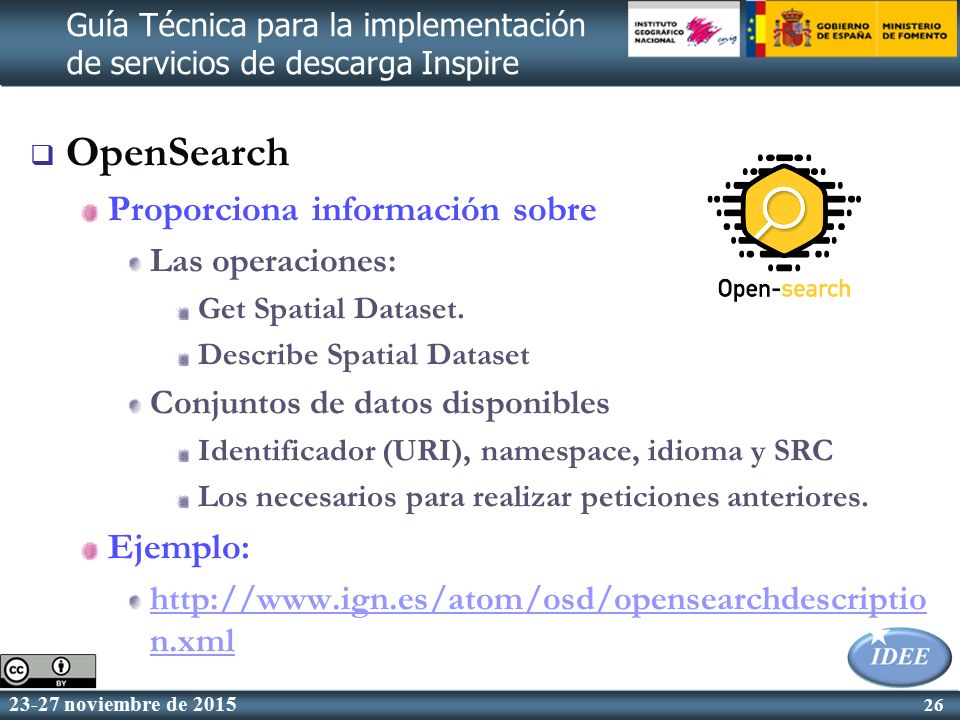

26 26 23-27 noviembre de 2015  OpenSearch Proporciona información sobre Las operaciones: Get Spatial Dataset. Describe Spatial Dataset Conjuntos de datos disponibles Identificador (URI), namespace, idioma y SRC Los necesarios para realizar peticiones anteriores. Ejemplo: http://www.ign.es/atom/osd/opensearchdescriptio n.xml Guía Técnica para la implementación de servicios de descarga Inspire

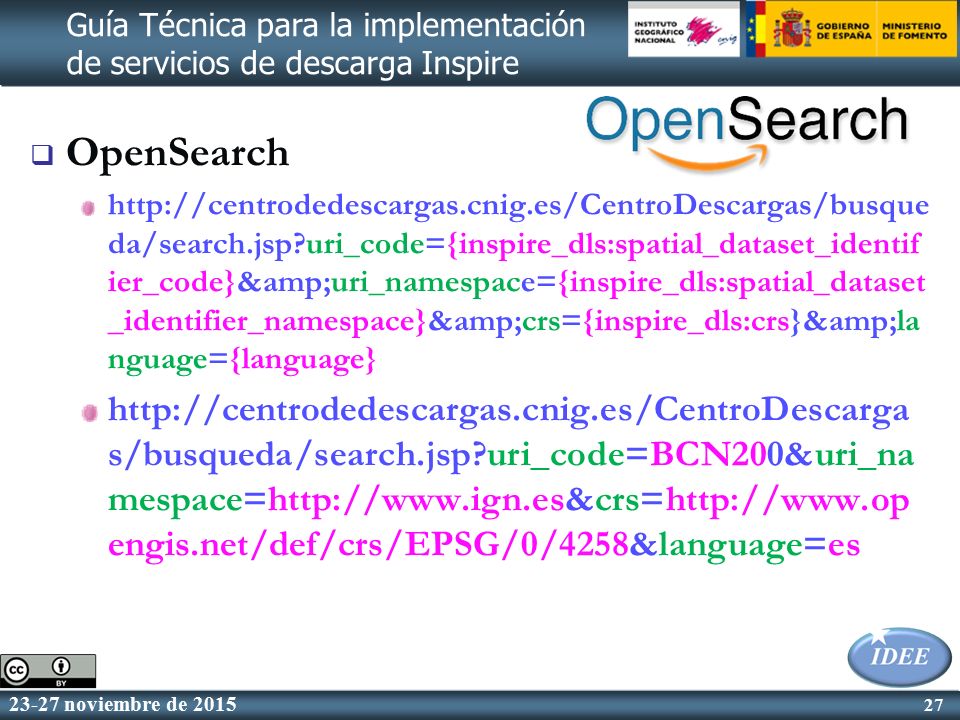

27 27 23-27 noviembre de 2015  OpenSearch http://centrodedescargas.cnig.es/CentroDescargas/busque da/search.jsp?uri_code={inspire_dls:spatial_dataset_identif ier_code}&uri_namespace={inspire_dls:spatial_dataset _identifier_namespace}&crs={inspire_dls:crs}&la nguage={language} http://centrodedescargas.cnig.es/CentroDescarga s/busqueda/search.jsp?uri_code=BCN200&uri_na mespace=http://www.ign.es&crs=http://www.op engis.net/def/crs/EPSG/0/4258&language=es Guía Técnica para la implementación de servicios de descarga Inspire

28 28 23-27 noviembre de 2015  Forma estándar para seleccionar determinados objetos geográficos.  En base a propiedades Espaciales Temporales Temáticas  Consultas escritas en XML  Estándar utilizado por varios servicios web OGC WFS, CSW, SLD… FILTER ENCODING

29 29 23-27 noviembre de 2015  Ejemplo Seleccionar los municipios con población mayor de 20.000 hab. capital MUNICIPIO poblacion 20000 FILTER ENCODING

30 30 23-27 noviembre de 2015  Operadores De comparación,,,,, Espaciales,,,,,, FILTER ENCODING

31 31 23-27 noviembre de 2015  Operadores Lógicos, Aritméticos,,, Funciones Matemáticas Strings Geométricas: área,… FILTER ENCODING

32 32 23-27 noviembre de 2015  Ejemplo Seleccionar el río de nombre “Arroyo Hondo” o el que intersecte con el punto ( 438297,4184579 )m. NOMBRE Arroyo Hondo geom 438297 4184579 FILTER ENCODING

33 33 23-27 noviembre de 2015  Especificación de OGC  Realizar consultas a objetos geográficos. Opcionalmente editarlos WFS 2.0

34 34 23-27 noviembre de 2015  Operaciones WFS: WFS 2.0 Clase de operaciónOperaciones Descripción GetCapabilites DescribeFeatureType Consulta GetPropertyValues GetFeature GetFeatureWithLock BloqueoLockFeature TransacciónTransaction Almacenamiento de consultas CreateStoredQuery DropStoredQuery ListStoredQuery DescribeStoredQuery

35 35 23-27 noviembre de 2015 WFS 2.0

36 36 23-27 noviembre de 2015  Operaciones WFS. WFS 2.0 Clase de operaciónOperaciones Descripción GetCapabilites DescribeFeatureType Consulta GetPropertyValues GetFeature GetFeatureWithLock BloqueoLockFeature TransacciónTransaction Almacenamiento de consultas CreateStoredQuery DropStoredQuery ListStoredQuery DescribeStoredQuery WFS SIMPLE Solo acción StoredQuery

37 37 23-27 noviembre de 2015  Operaciones WFS. WFS 2.0 Clase de operaciónOperaciones Descripción GetCapabilites DescribeFeatureType Consulta GetPropertyValues GetFeature GetFeatureWithLock BloqueoLockFeature TransacciónTransaction Almacenamiento de consultas CreateStoredQuery DropStoredQuery ListStoredQuery DescribeStoredQuery WFS BÁSICO Acciones StoredQuery Query

38 38 23-27 noviembre de 2015  Operaciones WFS. WFS 2.0 Clase de operaciónOperaciones Descripción GetCapabilites DescribeFeatureType Consulta GetPropertyValues GetFeature GetFeatureWithLock BloqueoLockFeature TransacciónTransaction Almacenamiento de consultas CreateStoredQuery DropStoredQuery ListStoredQuery DescribeStoredQuery WFS TRANSACCIONAL Acciones StoredQuery Query

39 39 23-27 noviembre de 2015  Operaciones WFS. WFS 2.0 Clase de operaciónOperaciones Descripción GetCapabilites DescribeFeatureType Consulta GetPropertyValues GetFeature GetFeatureWithLock BloqueoLockFeature TransacciónTransaction Almacenamiento de consultas CreateStoredQuery DropStoredQuery ListStoredQuery DescribeStoredQuery WFS LOCKING Acciones StoredQuery Query

40 40 23-27 noviembre de 2015  2 tipos de codificación para las operaciones: KVP (HTTP GET) http://www.ign.es/wfs-inspire/transportes- btn100?REQUEST=GetCapabilities&SERVICE=WFS XML (HTTP POST y SOAP) WFS 2.0

41 41 23-27 noviembre de 2015  Relación operaciones Reglamento-WFS Guía Técnica para la implementación de servicios de descarga Inspire Operación ReglamentoOperación WFS Get Download Service MetadataGetCapabilities Get Spatial DatasetGetFeature Describe Spatial DatasetDescribeFeatureType Link Download ServiceNo existe Get Spatial ObjectGetFeature Describe Spatial ObjectDescribeFeatureType

42 42 23-27 noviembre de 2015  WFS para Servicios de descarga predefinidos Coincide con la configuración de WFS Simple Para acceder a ellos es necesario proporcionar consultas predefinidas almacenadas. Operaciones WFS ListStoredQueries DescribeStoredQueries identificando el dataset predefinido con el parámetro “StoredQuery_ID” GetFeature identificando el dataset predefinido con el parámetro “StoredQuery_ID” Guía Técnica para la implementación de servicios de descarga Inspire

43 43 23-27 noviembre de 2015  WFS para Servicios de descarga predefinidos Ejemplos petición KVP http://www.ign.es/wfs-inspire/hidrografia- btn100?VERSION=2.0.0&SERVICE=WFS&REQUEST=ListStoredQueries http://www.ign.es/wfs-inspire/hidrografia- btn100?VERSION=2.0.0&SERVICE=WFS& REQUEST =DescribeStoredQueries &StoredQuery_ID=urn:x-inspire:StoredQueries:WatercourseByName http://www.ign.es/wfs-inspire/hidrografia- btn100?VERSION=2.0.0&SERVICE=WFS&REQUEST=GetFeature&Store dQuery_ID=urn:x- inspire:StoredQueries:WatercourseByName&nameOfWatercourse=R%C3% ADo%20Ebro NOTA: el WFS de Hidrografía de BTN100 es un servicio de descarga directa pero tiene consultas almacenadas. Guía Técnica para la implementación de servicios de descarga Inspire

44 44 23-27 noviembre de 2015  WFS para Servicios de descarga directa Coincide (al menos) con WFS Básico Podemos realizar consultas con FE Qué tipo de consultas pueden realizarse se listan en el documento capabilities. http://www.ign.es/wfs-inspire/ocupacion- suelo?SERVICE=WFS&VERSION=2.0.0&REQUEST= GetCapabilities Guía Técnica para la implementación de servicios de descarga Inspire

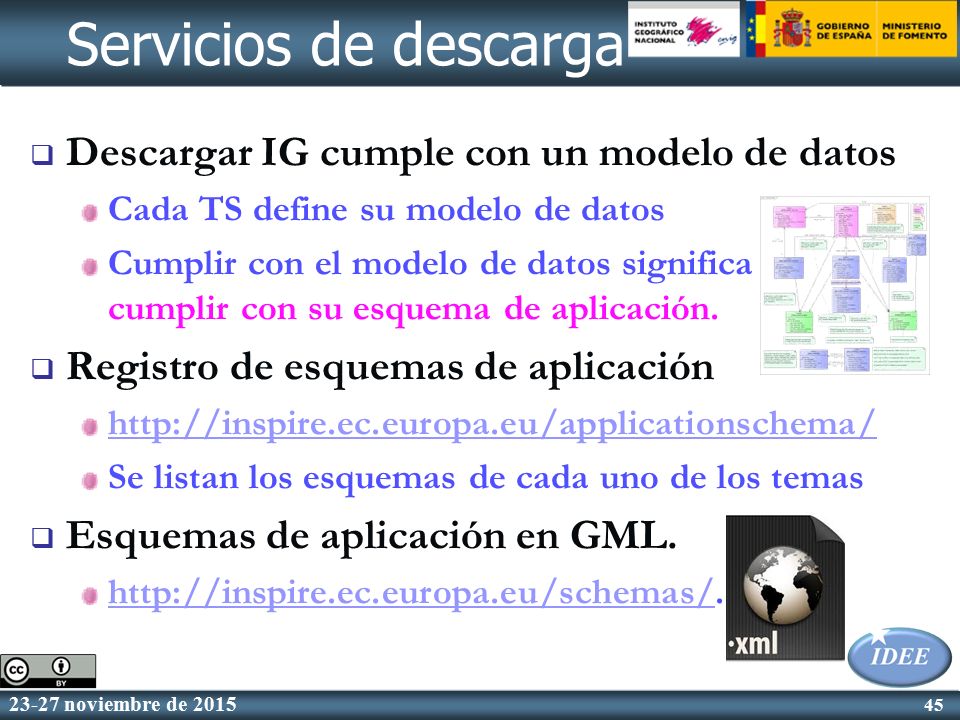

45 45 23-27 noviembre de 2015  Descargar IG cumple con un modelo de datos Cada TS define su modelo de datos Cumplir con el modelo de datos significa cumplir con su esquema de aplicación.  Registro de esquemas de aplicación http://inspire.ec.europa.eu/applicationschema/ Se listan los esquemas de cada uno de los temas  Esquemas de aplicación en GML. http://inspire.ec.europa.eu/schemas/http://inspire.ec.europa.eu/schemas/. Servicios de descarga

46 46 23-27 noviembre de 2015  ¿Qué tenemos? Modelos UML Especificación técnica sobre servicios de red. Datos geográficos Cumplen modelos de datos propios. Almacenados en ficheros o en BD. Recapitulando…

47 47 23-27 noviembre de 2015  ¿Qué hacemos? Elegir tipo de servicio de descarga de fenómenos ¿Datos predefinidos o de acceso directo? ¿En qué formato? GML es el único que puede cumplir con los esquemas de aplicación. SHP,… Implementar una BD que se adapte mejor al modelo de datos Inspire. Transformación de modelos de datos. Recapitulando…

48 48 23-27 noviembre de 2015  ¿Qué hemos hecho en el IGN? Generar servicios de descarga directa Direcciones Nombres geográficos Unidades administrativas Hidrografía Redes de transporte por carreteras Ocupación del suelo Datos se descargan solo en formato GML Cumpliendo con esquemas de aplicación Inspire. Generar ATOM Experiencia en IGN

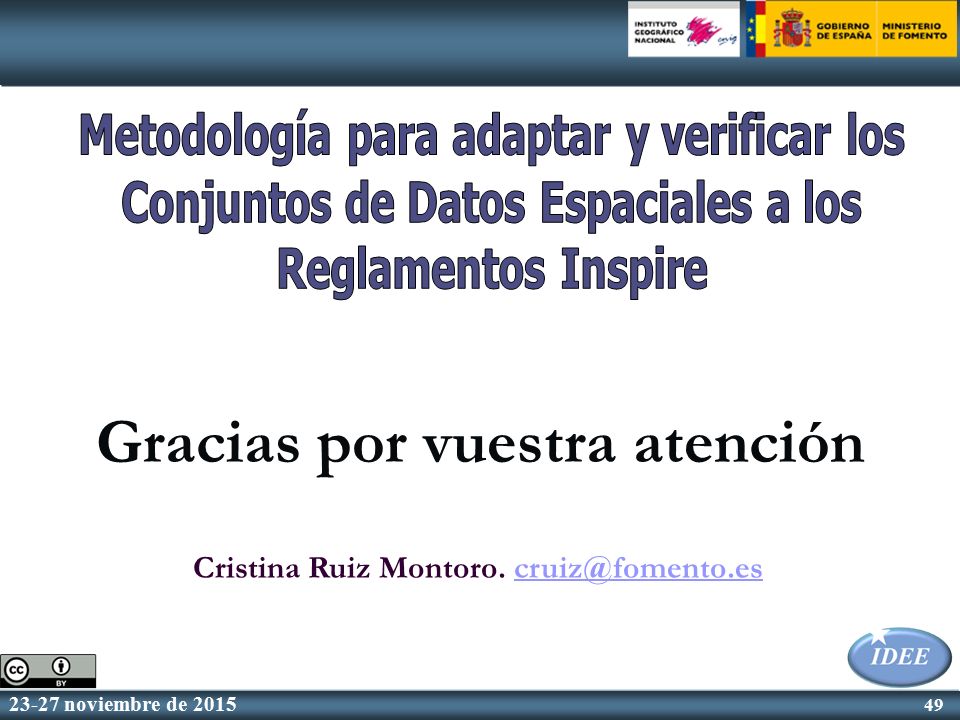

49 49 23-27 noviembre de 2015 49 23-27 noviembre de 2015 Gracias por vuestra atención Cristina Ruiz Montoro. cruiz@fomento.escruiz@fomento.es
