1 Peintamelec Ingénierie Portador – Guiador - Frotador Presentación de CNF

2 Peintamelec Ingénierie Presentación del producto  Adquisición: captadores al suelo  Unidad de tratamiento  Objetivos  Configuración sintética  Configuración física Tratamiento de las funcionalidades  Esquema estructural Interfaz hombre máquina

3 Peintamelec Ingénierie  Objetivos Control de presión de los neumáticos portadores Control de presión de los neumáticos guiadores Control de los contactos frotadores ¡Presión incorrecta!

4 Peintamelec Ingénierie Varios tipos de Trenes  MP 89  NS 93  MPL 85  MPL 75  Y cualquier otro modelo !

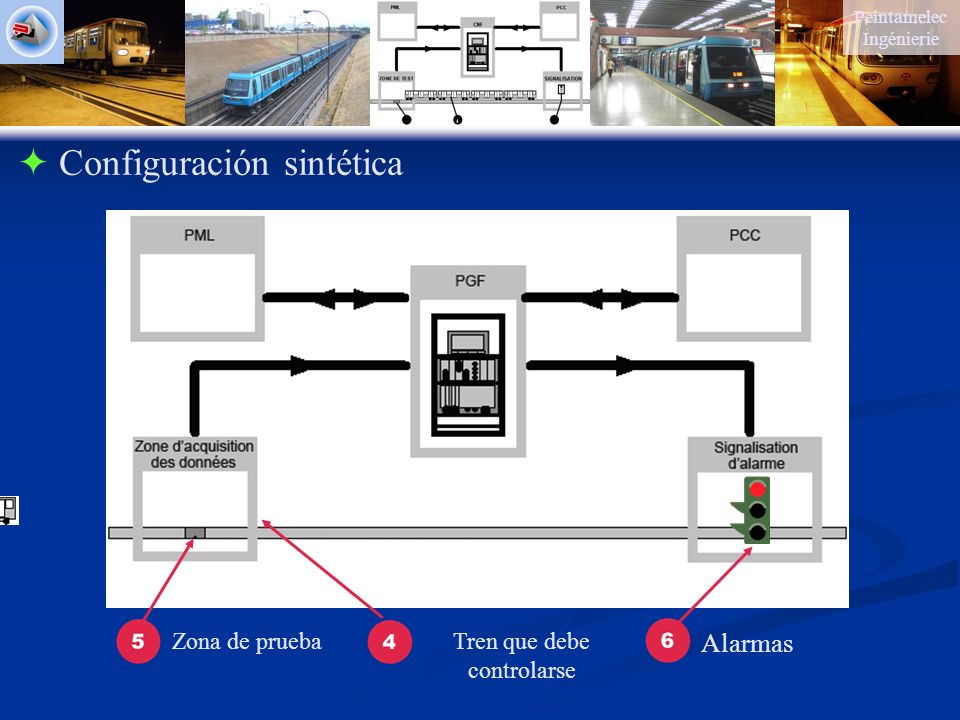

5 Peintamelec Ingénierie  Configuración sintética Zona de prueba Tren que debe controlarse Alarmas

6 Peintamelec Ingénierie  Configuración física  Una configuración física única Captadores al suelo Cajas en vía

7 Peintamelec Ingénierie Presentación del producto  Adquisición: captadores al suelo  Unidad de tratamiento  Objetivos  Configuración sintética  Configuración física Tratamiento de las funcionalidades  Esquema estructural Interfaz hombre máquina

8 Peintamelec Ingénierie Placa de distribución Placa de medida  Adquisición: captadores al suelo Tocho de medida neumático guiador

9 Peintamelec Ingénierie  Unidad de tratamiento Red Local Adquisición Red fábrica Base de datos

10 Peintamelec Ingénierie  Esquema estructural Adquisición 001010 IHM
