Proceso de Extrusión Aplicado a los metales.

Presentación del tema: "Proceso de Extrusión Aplicado a los metales."— Transcripción de la presentación:

1 Proceso de Extrusión Aplicado a los metales

2 Definición Proceso usado para crear objetos con sección transversal definida y fija. Acción de prensado, moldeado y conformado de una materia prima, que por flujo continuo, con presión o empuje, se lo hace pasar por un molde(troquel) encargado de darle la forma deseada.

3 El metal es sometido a moldeado en frío o caliente, y por compresión en un recipiente cerrado en un extremo, con una matriz que posee un orificio, y por el otro, un disco macizo denominado disco de presión.

4 Máquina de bordes cortantes para recortar o estampar, por presión

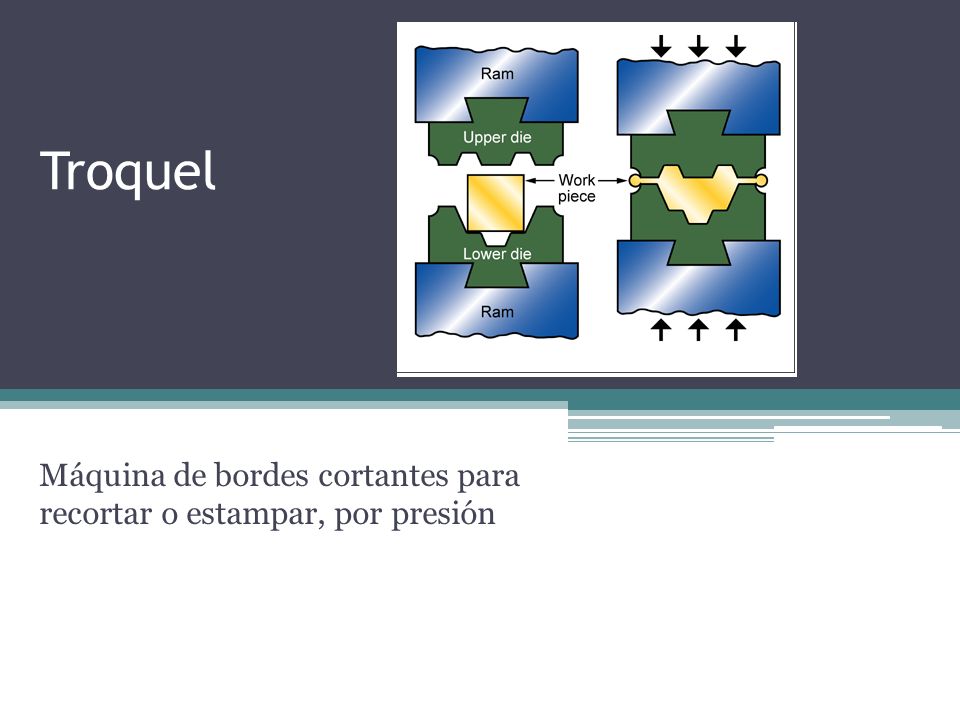

Troquel Máquina de bordes cortantes para recortar o estampar, por presión

5 Historia En 1797, Joseph Bramah patentó el primer proceso de extrusión para hacer un tubo de plomo. El proceso no fue desarrollado sino hasta 1820, cuando Thomas Burr construyó la primera prensa hidráulica. En 1894 Alexander Dick expandió el proceso de extrusión al cobre y aleaciones de bronce

6 Procesos Extrusión en Caliente

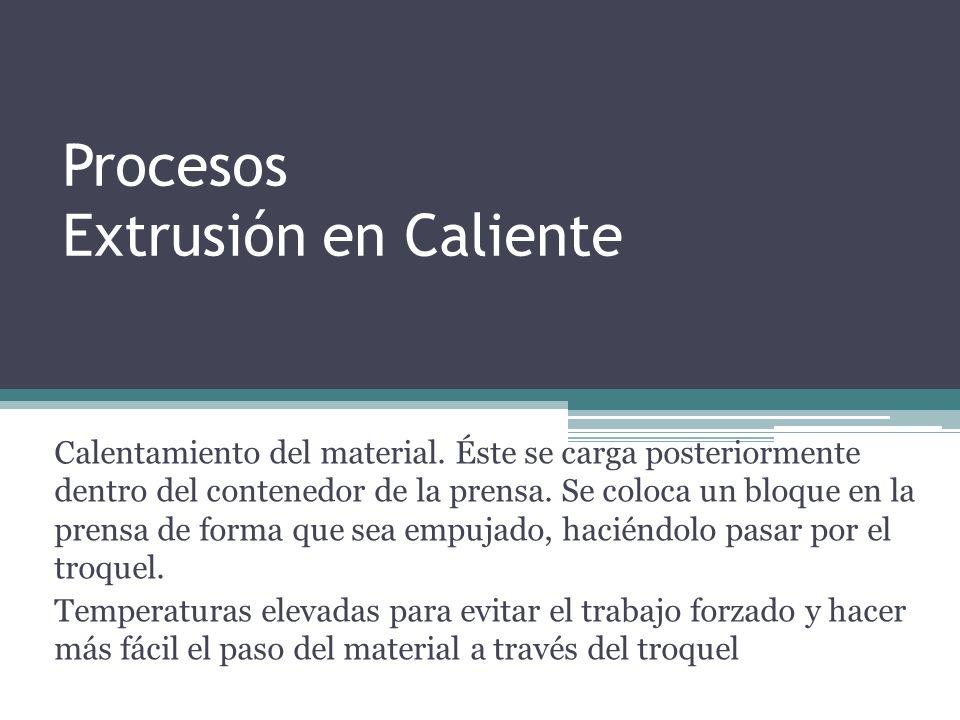

Calentamiento del material. Éste se carga posteriormente dentro del contenedor de la prensa. Se coloca un bloque en la prensa de forma que sea empujado, haciéndolo pasar por el troquel. Temperaturas elevadas para evitar el trabajo forzado y hacer más fácil el paso del material a través del troquel

7 Temperaturas de varios metales en la extrusión en caliente
Material Temperatura [°C (°F)] Magnesio ( ) Aluminio ( ) Cobre ( ) Acero ( ) Titanio ( )

8 Extrusión en frío La extrusión fría es hecha a temperatura ambiente o cerca de la temperatura ambiente. Mayor fortaleza debido al trabajo en frio o tratamiento en frío, buen acabado de la superficie y rápida velocidad de extrusión si el material es sometido a breves calentamientos.

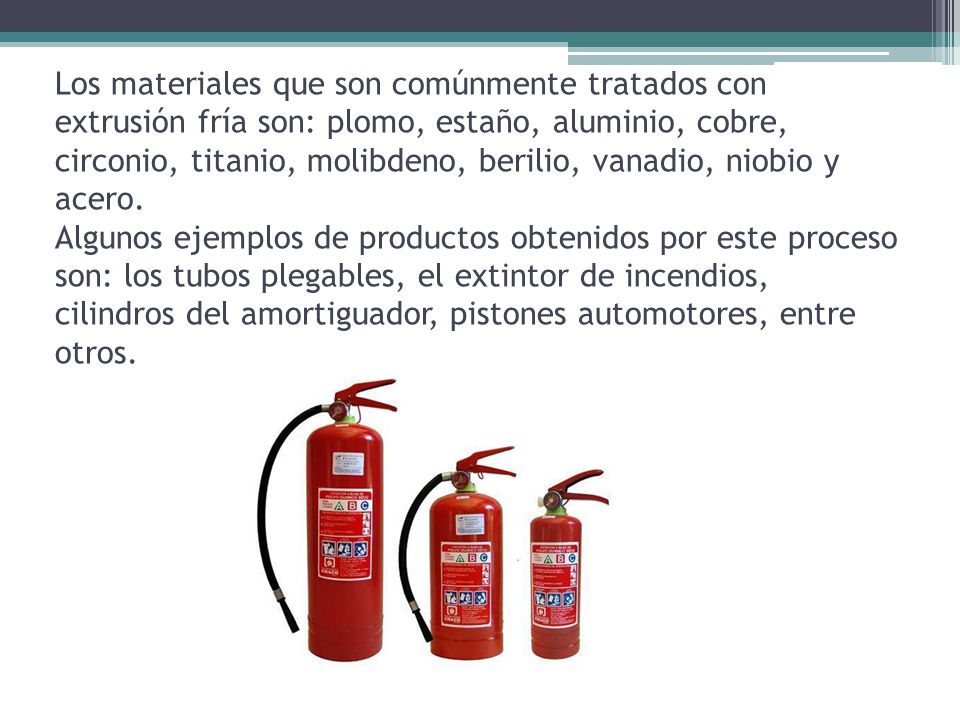

9 Los materiales que son comúnmente tratados con extrusión fría son: plomo, estaño, aluminio, cobre, circonio, titanio, molibdeno, berilio, vanadio, niobio y acero. Algunos ejemplos de productos obtenidos por este proceso son: los tubos plegables, el extintor de incendios, cilindros del amortiguador, pistones automotores, entre otros.

10 Extrusión tibia La extrusión tibia se hace por encima de la temperatura ambiente pero por debajo de la temperatura de recristalización del material, en el rango de temperaturas de 800 a 1800 °F (de 424 °C a 975 °C).

11 La extrusión tibia tiene varias ventajas rentables comparada con la extrusión fría: reduce la presión que debe ser aplicada al material y aumenta la ductilidad del acero. La extrusión tibia incluso puede eliminar el tratamiento térmico requerido en la extrusión en frio. Este proceso es usualmente usado para lograr el equilibrio apropiado en las fuerzas requeridas, ductilidad y propiedades finales de la extrusión

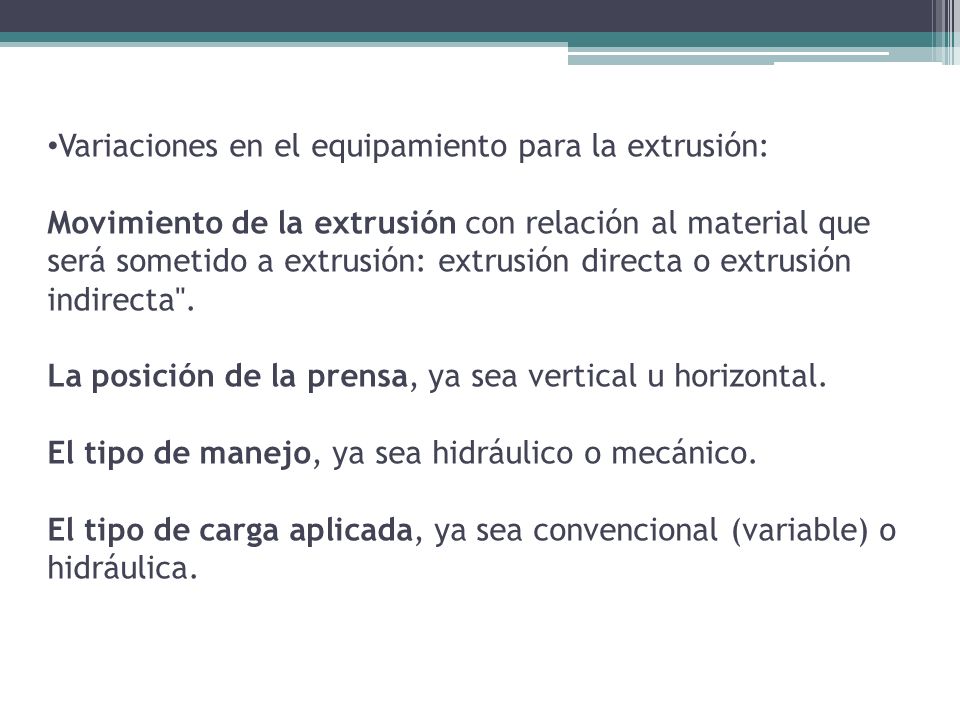

12 Variaciones en el equipamiento para la extrusión: Movimiento de la extrusión con relación al material que será sometido a extrusión: extrusión directa o extrusión indirecta". La posición de la prensa, ya sea vertical u horizontal. El tipo de manejo, ya sea hidráulico o mecánico. El tipo de carga aplicada, ya sea convencional (variable) o hidráulica.

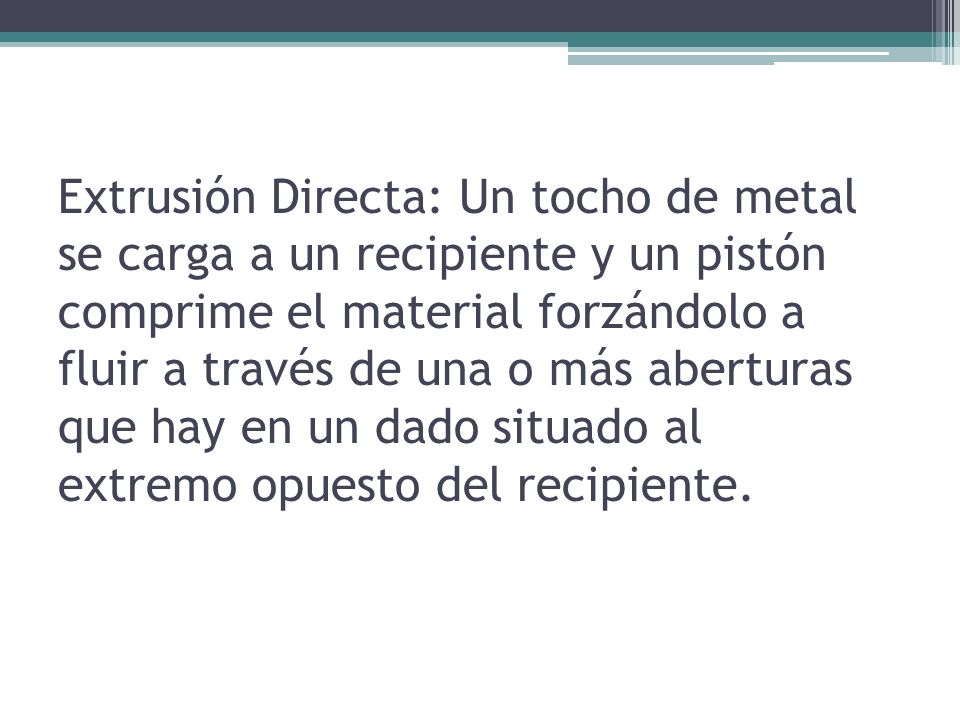

13 Extrusión Directa: Un tocho de metal se carga a un recipiente y un pistón comprime el material forzándolo a fluir a través de una o más aberturas que hay en un dado situado al extremo opuesto del recipiente.

14 Extrusión Directa

15

16 Extrusión Indirecta: El dado está montado sobre el pistón, en lugar de estar en el extremo opuesto del recipiente. Al penetrar el pisón en el material de trabajo fuerza al metal a fluir a través del claro en una dirección opuesta a la del pistón.

17 Extrusión Indirecta

18

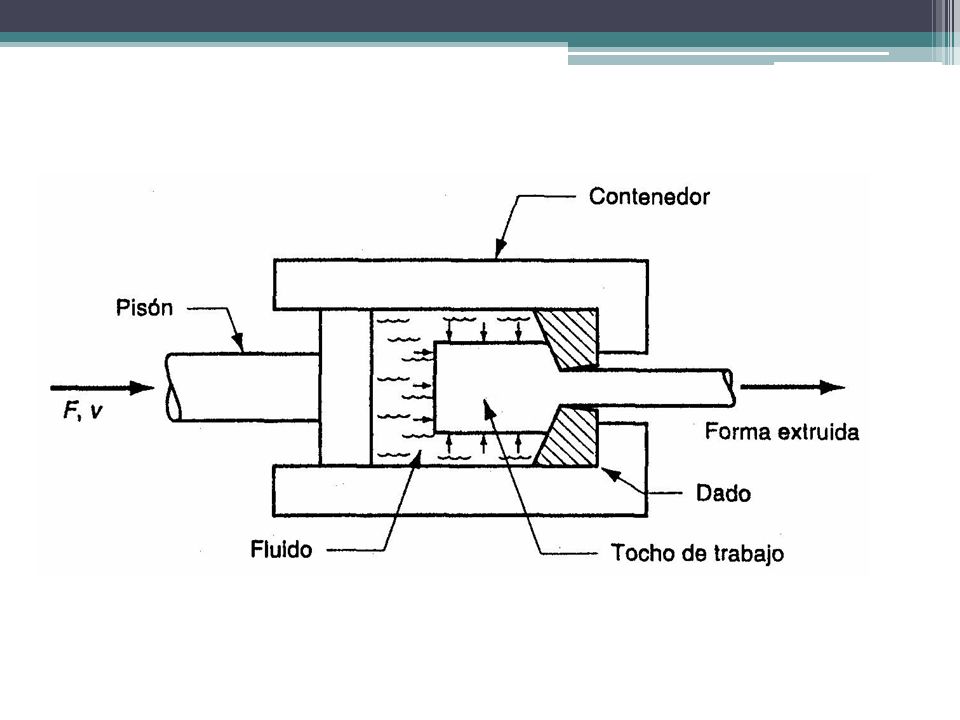

19 Extrusión Hidrostática: Un problema de la extrusión directa es la fricción a lo largo de la interfase tocho-contenedor. Este problema se puede solucionar utilizando un fluido en el interior del contenedor y ponerlo en contacto con el tocho, luego presionar el fluido con el movimiento hacia adelante del pisón.

20

21

22 Defectos del Proceso: Reventado central

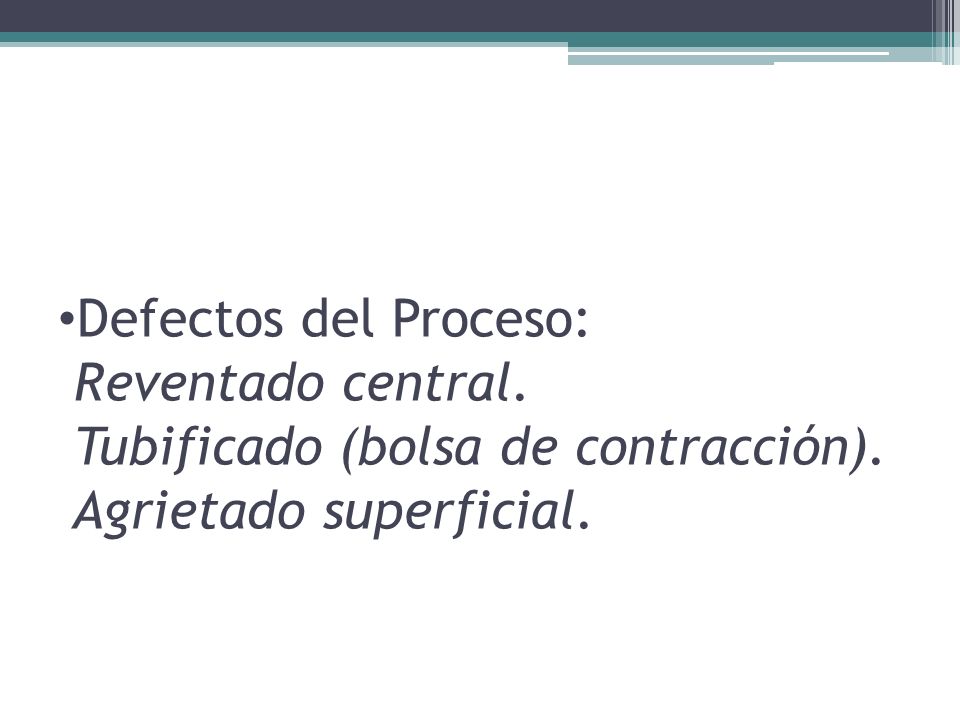

Defectos del Proceso: Reventado central. Tubificado (bolsa de contracción). Agrietado superficial.

23
