¿Existirá el amplificador ideal?
Alta ganancia de voltaje Alta impedancia de entrada Baja impedancia de Salida
2

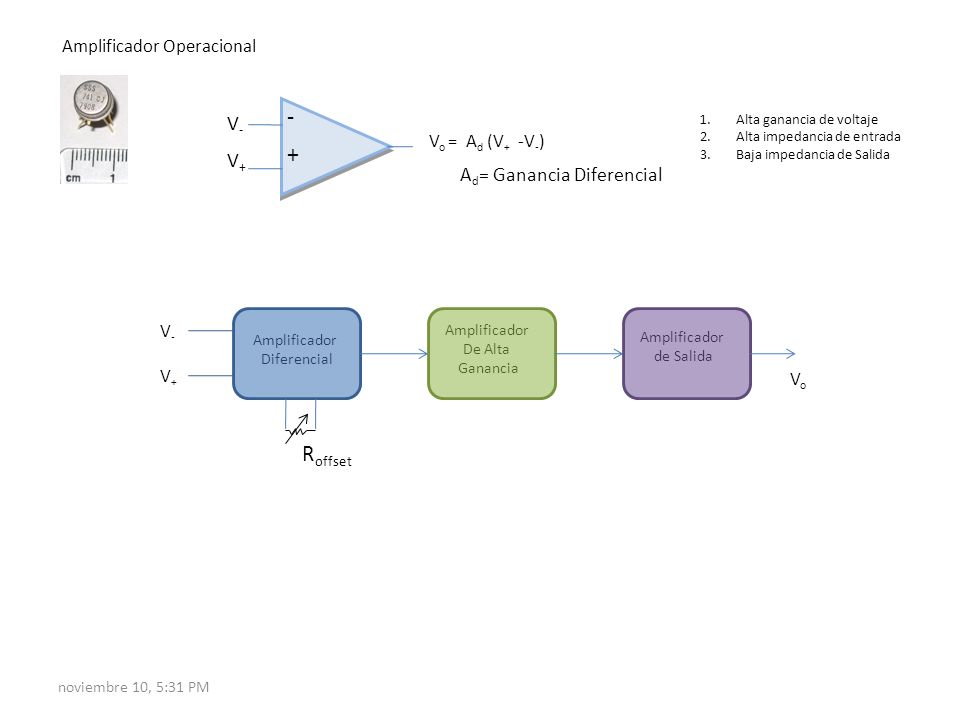

- + Roffset V- V+ Ad= Ganancia Diferencial Amplificador Operacional
Alta ganancia de voltaje Alta impedancia de entrada Baja impedancia de Salida Vo = Ad (V+ -V-) + V+ Ad= Ganancia Diferencial Amplificador Diferencial V- V+ De Alta Ganancia de Salida Vo Roffset noviembre 10, 5:31 PM
3
Foto del amplificador operacional 741
noviembre 10, 5:32 PM
4
Amplificador Operacional: LM 741
= 15 V 0.7V 0.7V V+ V- vo 0.7V 0.7V voffset voffset = - 15 V Amplificador de Alta Ganancia Amplificador de Salida Amplificador Diferencial noviembre 10, 5:41 PM
5
Amplificador Operacional: LM 741
Por el modelo de Shockley: = 15 V V+ V- vo VBE11 voffset voffset = - 15 V Amplificador de Alta Ganancia Amplificador de Salida Amplificador Diferencial noviembre 10, 5:45 PM
6
Amplificador Operacional: LM 741
= 15 V V+ V- vo voffset voffset = - 15 V Fuente de corriente Widlar: Amplificador de Alta Ganancia Amplificador de Salida Amplificador Diferencial noviembre 10, 5:48 PM (Diseñado para corrientes muy pequeñas)
7
Amplificador Operacional: LM 741
V+ vo V- voffset Amplificador Diferencial Amplificador de Alta Ganancia Amplificador de Salida = 15 V = - 15 V Fuente de corriente Widlar: (Diseñado para corrientes muy pequeñas) = 15 V V+ V- vod Fuente de corriente Widlar voffset voffset = -15 V Amplificador Diferencial noviembre 10, 5:53 PM
8
Fuente de corriente Widlar
Amplificador Operacional: LM 741 = 15 V Espejo de Corriente VEB8 VEB9 V+ V- 0.979 vod Fuente de corriente Widlar voffset voffset = -15 V Amplificador Diferencial noviembre 10, 6:09 PM
9
Amplificador Operacional: LM 741
= 15 V V+ V- vod voffset voffset = -15 V Amplificador Diferencial noviembre 10, 6:20 PM
10
Amplificador Operacional: LM 741
= 15 V ¿Qué pasa si la simetría no es exacta por diferencias mínimas en los transistores? V+ V- Se habla de desviaciones: “offset” Que se pueden corregir con las patillas OFFSET NULL vod Si el potenciómetro esta en el punto medio: 5K//1K = 833Ω 10 KΩ = -15 V noviembre 10, 6:22 PM
11
Amplificador Operacional: LM 741
= 15 V Suponga que hay un desbalance en el circuito debido a que la corriente de saturación inversa “Io” de Q5 es un 10% mayor a la de Q6. Encuentre la variación necesaria del potenciómetro para corregir esta desviación. V+ V- vod 10 KΩ = -15 V noviembre 10, 6:27 PM
12
Corriente de polarización de entrada
Amplificador Operacional: LM 741 = 15 V Corriente de polarización de entrada V+ V- vod = -15 V noviembre 10, 6:28 PM
13
Amplificador de Alta Ganancia
Amplificador Operacional: LM 741 Espejo de Corriente = 15 V VEB12 VEB13 V+ V- = -15 V Amplificador de Alta Ganancia noviembre 10, 6:30 PM
14
Amplificador de Alta Ganancia
El transistor Q22 se pone para limitar la corriente DC que se inyecta a los transistores Q16 y Q17 y normalmente esta OFF VBE17 Amplificador de Alta Ganancia noviembre 10, 6:34 PM
15
Amplificador de Salida
Amplificador Operacional: LM 741 = 15 V V+ V- = -15 V Amplificador de Salida noviembre 10, 6:34 PM
16
Amplificador de Salida
noviembre 10, 6:41 PM
17
noviembre 10, 6:36 PM
18
Quiz 2: Diseñe utilizando máxima excursión simétrica para obtener una ganancia total de voltaje Av = vo/vi de (3%) 20V RC = 1KΩ RD = 5.5KΩ R1 30M vo ri = 100Ω β = 100 JFET vi RL = 1KΩ RS = 10KΩ 30M R2 RE = 2.5KΩ vpo= 1 V Ce Ipo= 6.3 mA junio 9, 12:01 PM
