Tubo Pitot Rubén Omar Valadez García

Presentación del tema: "Tubo Pitot Rubén Omar Valadez García"— Transcripción de la presentación:

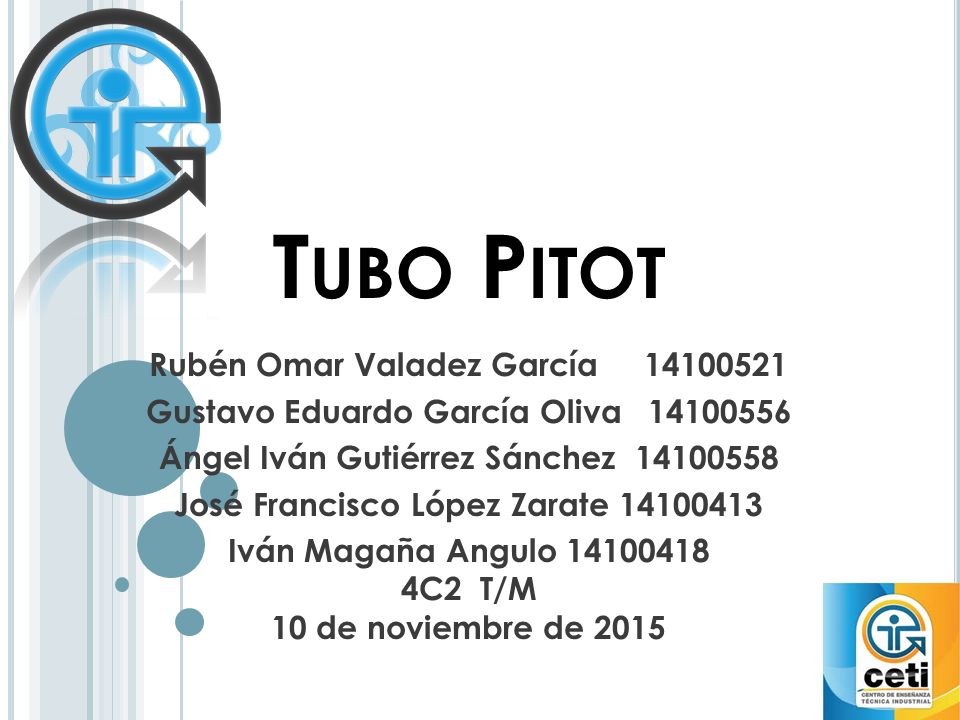

1 Tubo Pitot Rubén Omar Valadez García 14100521
Gustavo Eduardo García Oliva Ángel Iván Gutiérrez Sánchez José Francisco López Zarate Iván Magaña Angulo C2 T/M 10 de noviembre de 2015

2 Introducción: En esta presentación se hablará de las características básicas del Tubo Pitot, se dará a conocer sobre la historia y aplicaciones de este instrumento. Finalmente se presentarán las conclusiones y referencias, así como las preguntas de repaso.

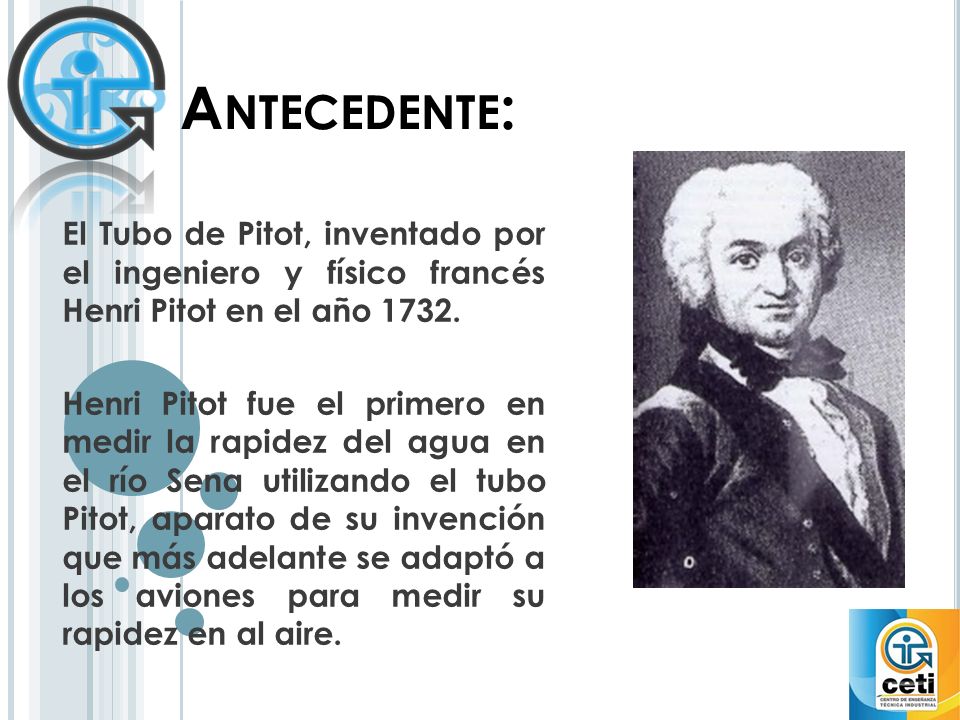

3 Antecedente: El Tubo de Pitot, inventado por el ingeniero y físico francés Henri Pitot en el año 1732. Henri Pitot fue el primero en medir la rapidez del agua en el río Sena utilizando el tubo Pitot, aparato de su invención que más adelante se adaptó a los aviones para medir su rapidez en al aire.

4 Desarrollo del tema: El Tubo de Pitot se utiliza para establecer la velocidad del flujo a través de la medición de la presión de estancamiento. La unidad para medir la presión de impacto es un tubo con el extremo doblado en ángulo recto hacia la dirección del flujo. El extremo del tubo que mide presión estática es cerrado, pero tiene una pequeña ranura de un lado. Los tubos se pueden montar separados o en una sola unidad.

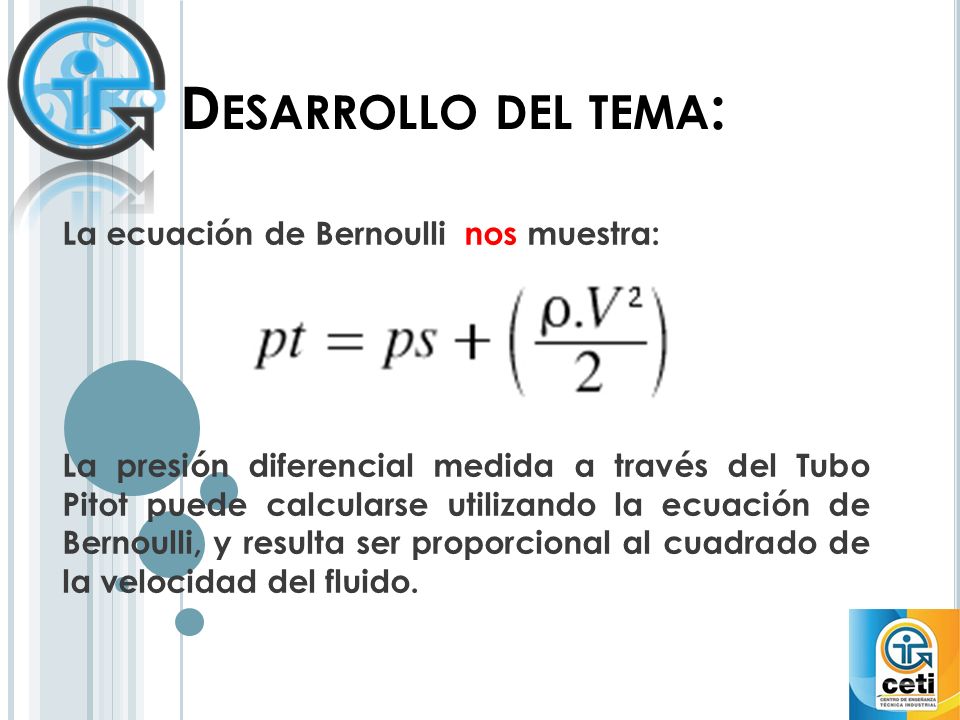

5 Desarrollo del tema: La ecuación de Bernoulli nos muestra:
La presión diferencial medida a través del Tubo Pitot puede calcularse utilizando la ecuación de Bernoulli, y resulta ser proporcional al cuadrado de la velocidad del fluido.

6 Desarrollo del tema: El Tubo de Pitot se utiliza para medir presión total o de oclusión al tiempo que se mide la estática. Resolviendo la ecuación de Bernoulli obtenemos la velocidad del flujo.

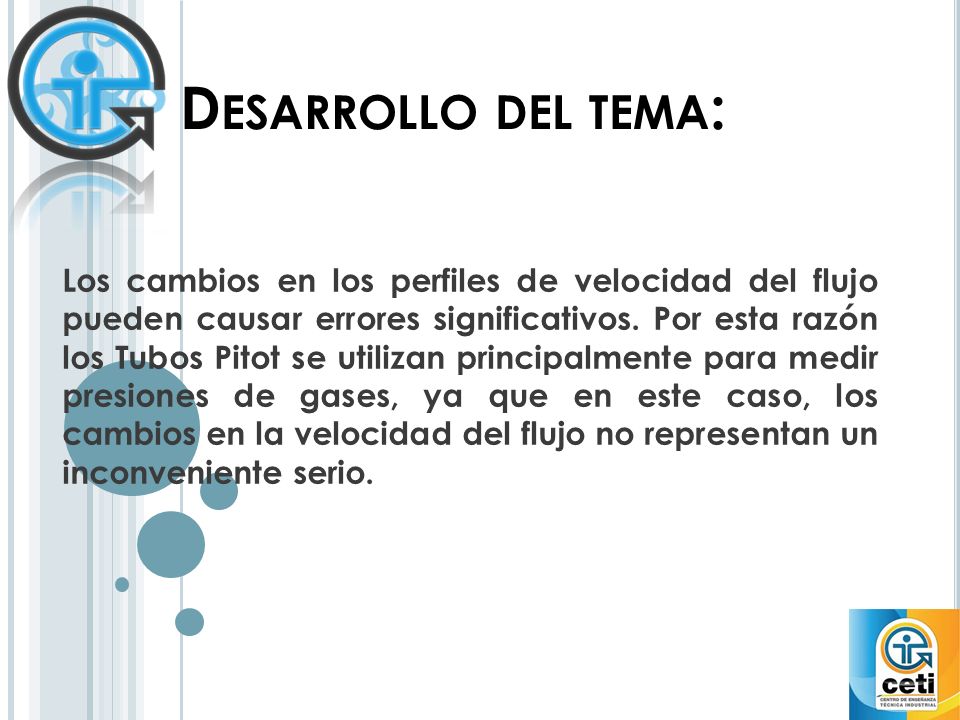

7 Desarrollo del tema: Los cambios en los perfiles de velocidad del flujo pueden causar errores significativos. Por esta razón los Tubos Pitot se utilizan principalmente para medir presiones de gases, ya que en este caso, los cambios en la velocidad del flujo no representan un inconveniente serio.

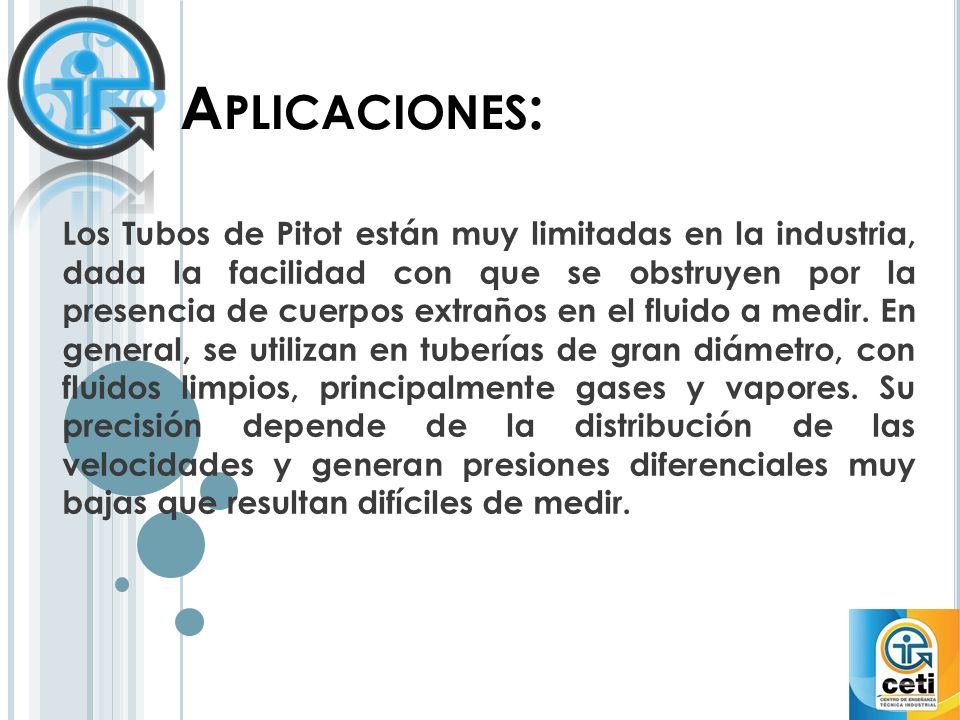

8 Aplicaciones: Los Tubos de Pitot están muy limitadas en la industria, dada la facilidad con que se obstruyen por la presencia de cuerpos extraños en el fluido a medir. En general, se utilizan en tuberías de gran diámetro, con fluidos limpios, principalmente gases y vapores. Su precisión depende de la distribución de las velocidades y generan presiones diferenciales muy bajas que resultan difíciles de medir.

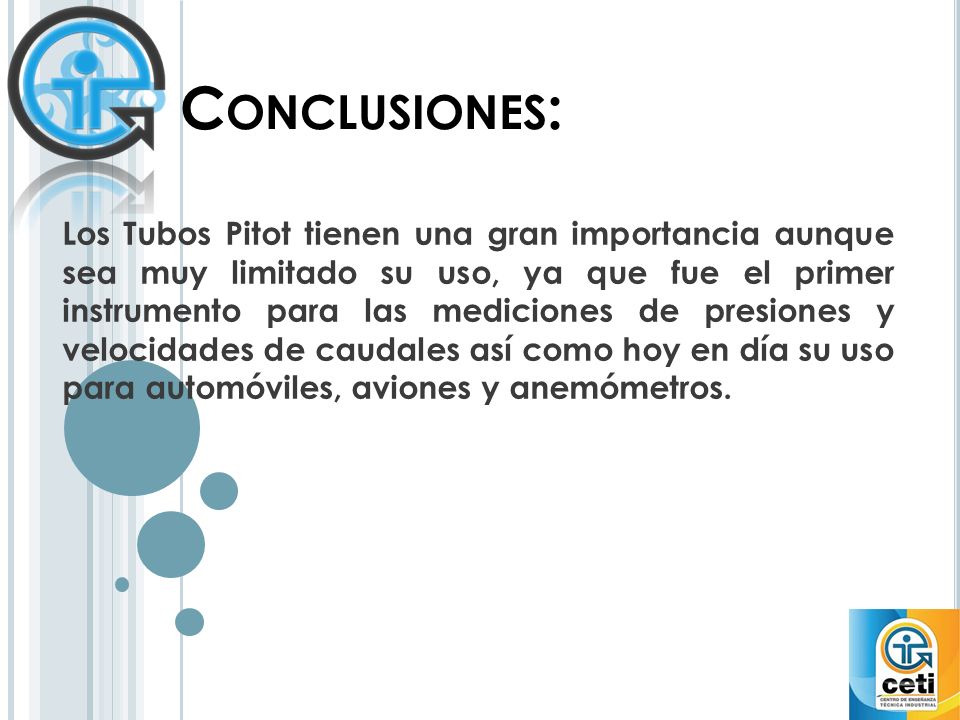

9 Conclusiones: Los Tubos Pitot tienen una gran importancia aunque sea muy limitado su uso, ya que fue el primer instrumento para las mediciones de presiones y velocidades de caudales así como hoy en día su uso para automóviles, aviones y anemómetros.

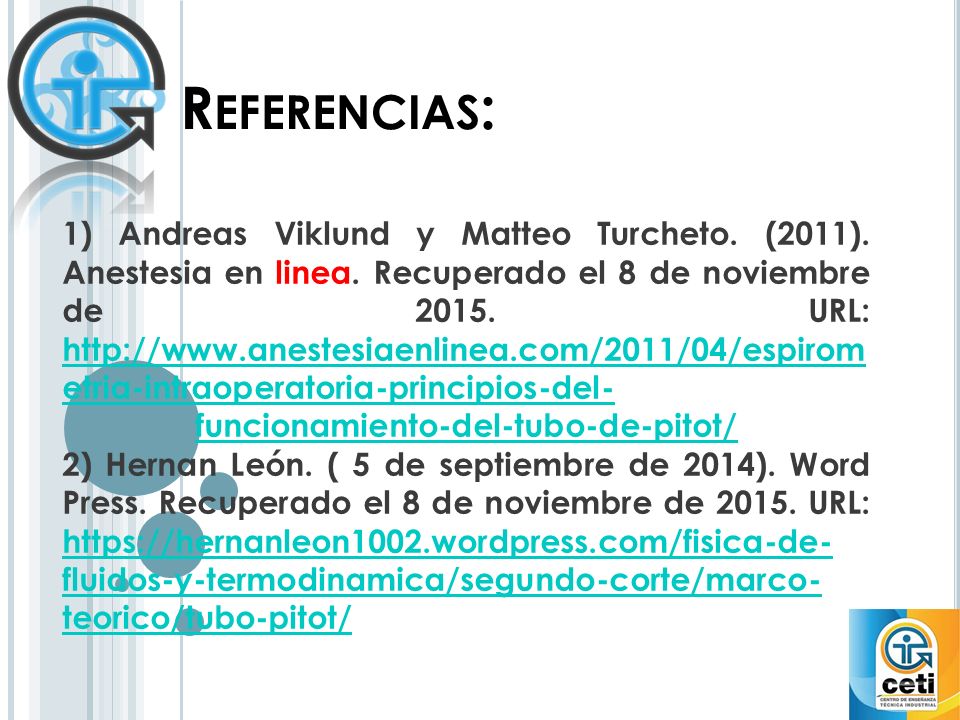

10 Referencias: 1) Andreas Viklund y Matteo Turcheto. (2011). Anestesia en linea. Recuperado el 8 de noviembre de URL: etria-intraoperatoria-principios-del- funcionamiento-del-tubo-de-pitot/ 2) Hernan León. ( 5 de septiembre de 2014). Word Press. Recuperado el 8 de noviembre de URL: fluidos-y-termodinamica/segundo-corte/marco- teorico/tubo-pitot/

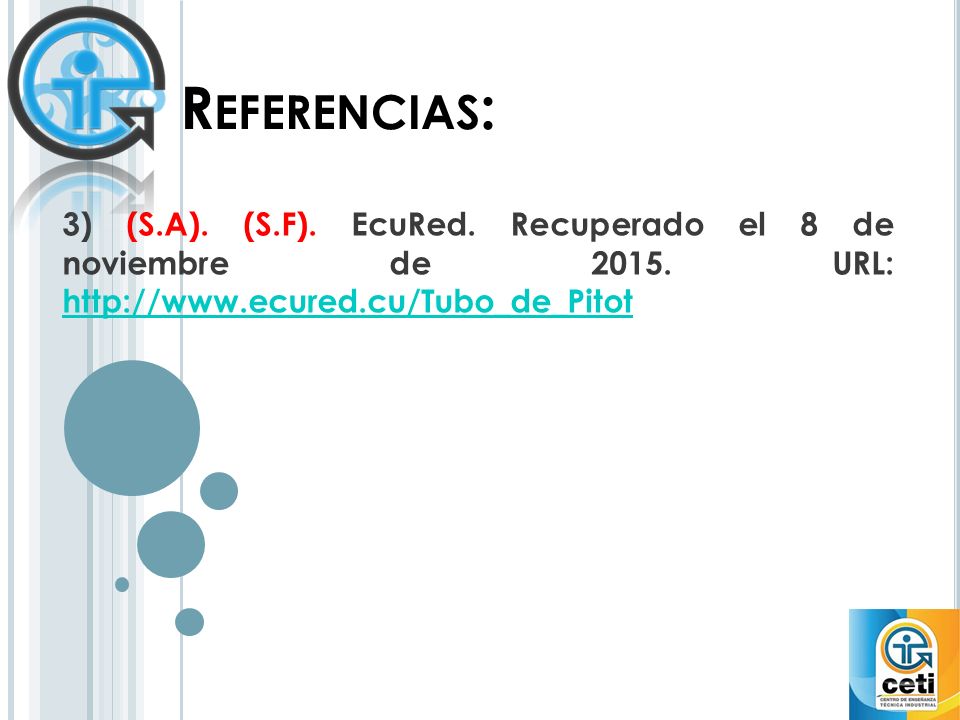

11 Referencias: 3) (S.A). (S.F). EcuRed. Recuperado el 8 de noviembre de URL:

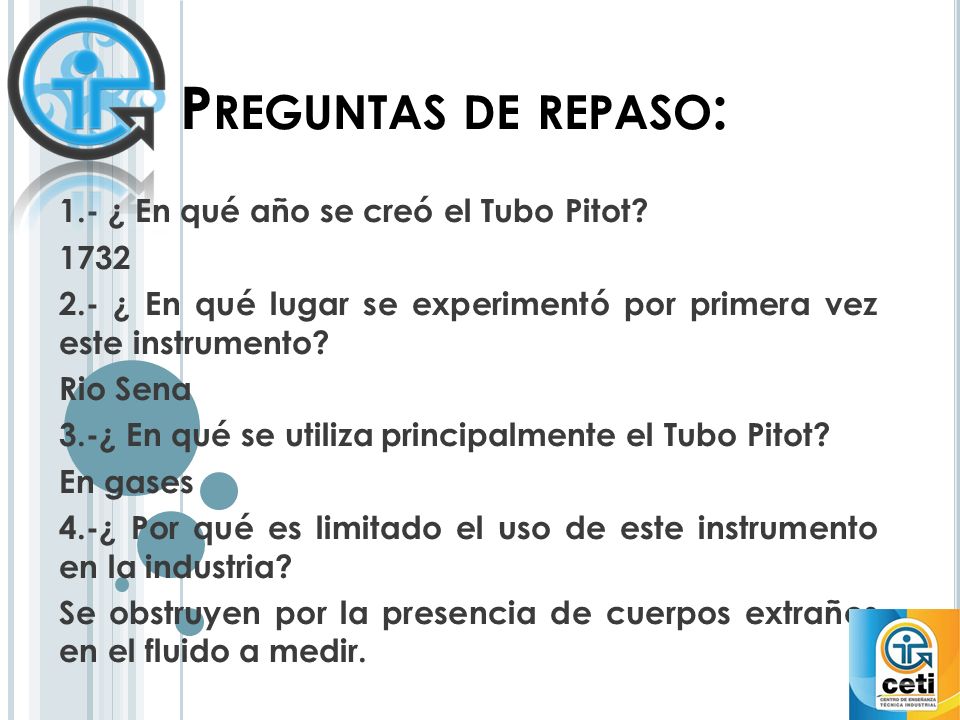

12 Preguntas de repaso: 1.- ¿ En qué año se creó el Tubo Pitot? 1732
2.- ¿ En qué lugar se experimentó por primera vez este instrumento? Rio Sena 3.-¿ En qué se utiliza principalmente el Tubo Pitot? En gases 4.-¿ Por qué es limitado el uso de este instrumento en la industria? Se obstruyen por la presencia de cuerpos extraños en el fluido a medir.

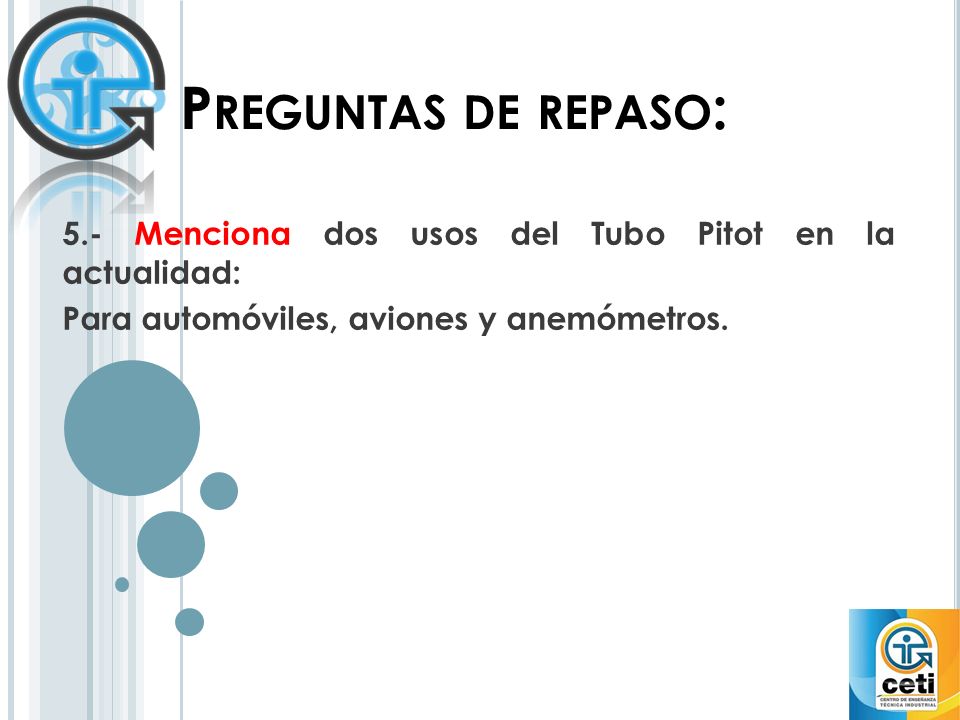

13 Preguntas de repaso: 5.- Menciona dos usos del Tubo Pitot en la actualidad: Para automóviles, aviones y anemómetros.
