Climatización y Ventilación www.energymanager.eu
2
Fundamentos Climatización y Ventilación www.energymanager.eu
3
Climatización y Ventilación– Fundamentos www.energymanager.eu Climatización y su crítica ●Con nuestras temperaturas exteriores la climatización es un lujo / una necesidad ●Excesivo consumo de energía / Optimizamos ? ●Las personas no se sienten a gusto en ambientes climatizados ●Excesivos costos de adquisición / Inversión ●El aire climatizado provoca malestar ? ●El aire acondicionado provoca sensación de corriente de aire ?
4
Climatización y Ventilación– Fundamentos www.energymanager.eu Climatización y su crítica ●Formación de bacterias y agentes patógenos ●En verano las temperaturas del aire en los ambientes son excesivamente frías ●Equipos y aparatos de climatización generan ruidos ●Equipos y aparatos de climatización con refrigerante contaminan el medio ambiente
5
Climatización y Ventilación– Fundamentos www.energymanager.eu Funciones y ventajas de la climatización ●Cumplimiento de tareas a futuro ●Construcción de edificios modernos ●Mejor aprovechamiento del espacio ●Empleo de nuevas técnicas para recuperación del calor y desplazamiento del calor ●Protección ante ruidos exteriores
6
Climatización y Ventilación– Fundamentos www.energymanager.eu
7
Climatización y Ventilación– Fundamentos www.energymanager.eu Tecnología del Aire Tec. de aire ambiental Equipos con función de ventilación Tec. de aire de procesos Ventilación por chimenea Ventilación por accesorio en techo Ventilación por piel exterior o ventanas Sistemas libres de ventilación Aire ambiental- Equipo técnicos Aire de procesos Equipos técnicos Equipos sin función de ventilación Equipos de ventilaciónEquipos de climatización Equipos de climatizac. parcial Equipo de climatizac. por recirculación Equipo de recirculación parcial Equipo de recirculación
8
Climatización y Ventilación– Fundamentos www.energymanager.eu
9
Climatización y Ventilación– Fundamentos www.energymanager.eu Fundamentos La ventilación de un ambiente debe garantizar la calidad suficiente del aire para las personas en el ambiente interior. ya sea ventilación libre (ej. a través de ventanas) o ventilación mecánica (ej. aire acondicionado)
10
Climatización y Ventilación– Fundamentos www.energymanager.eu
11

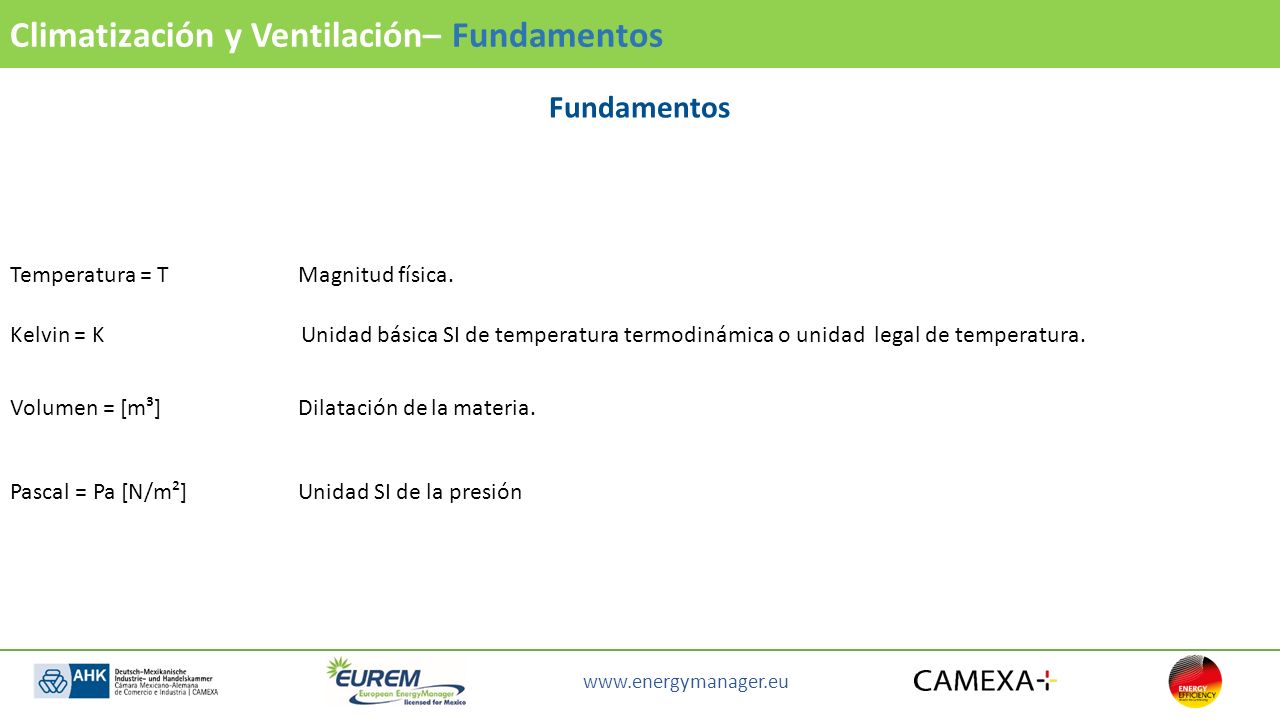

Climatización y Ventilación– Fundamentos www.energymanager.eu Fundamentos Temperatura = TMagnitud física. Volumen = [m³] Dilatación de la materia. Pascal = Pa [N/m²] Unidad SI de la presión Kelvin = K Unidad básica SI de temperatura termodinámica o unidad legal de temperatura.
12
Climatización y Ventilación– Fundamentos www.energymanager.eu Presión estática p s Presión dinámica p d Presión Atmosférica
13
Climatización y Ventilación– Fundamentos www.energymanager.eu 1.El AIRE SECO se comporta como un GAS IDEAL. 2.El VAPOR DE AGUA se comporta como un GAS IDEAL. (Es válido pues las presiones son sumamente Bajas) 3.La SOLUBILIDAD del GAS en el LÍQUIDO es Despreciable. Es decir la fase líquida estará compuesta por agua líquida solamente. 4.Como consecuencia de 1 y 2 son aplicables las Leyes de Daltón – Amagat ●Ley de los GASES IDEALES ●p. V = m. R. T = n. M. R. T = n. Ř. T ●m = n. MR (Particular) = Ř universal ●M
14
Climatización y Ventilación– Fundamentos www.energymanager.eu Presión atmosférica estándar (a nivel del Mar) 101,3 kPa = 1,013 bar = 1013 mbar = 1013 hPa (= 1 atm = 760 mm Hg) Aumento típico de presión de un ventilador en RLT: 500 Pa Variación típica de temperatura de 20°K Variación de volumen – Ley de los Gases
15
Climatización y Ventilación– Fundamentos www.energymanager.eu Psychometric
16
Climatización y Ventilación– Fundamentos www.energymanager.eu Condiciones Máximas A. Temperatura del aire 27 ºC B. Movim. del aire 0,05m/sec. -0,5 m/sec. C. Humedad del aire: maximo 70% Confort Condiciones Optimas CE
17
Climatización y Ventilación– Fundamentos www.energymanager.eu Aire = 18°C - 24°C, Verano 6 K < Exterior = 30% - 70%(20% - 80%) < 40% aumento de resfríos mucosas secas > 70% pesado, transpiración Confort para Trabajo de Oficina
18
Climatización y Ventilación– Fundamentos www.energymanager.eu
19
Climatización y Ventilación– Fundamentos www.energymanager.eu Distribución de Frecuencia de Temperatura y Humedad
20
Climatización y Ventilación– Fundamentos www.energymanager.eu
21
Climatización y Ventilación– Fundamentos www.energymanager.eu
22
Climatización y Ventilación– Fundamentos www.energymanager.eu
23
Climatización y Ventilación– Fundamentos www.energymanager.eu
24
Climatización y Ventilación– Fundamentos www.energymanager.eu Símbolos & Tipos de Equipos
25
Climatización y Ventilación– Fundamentos www.energymanager.eu ZU AU ZU AU UM Ventilador Transmisión de calor, Registro calefacc. Registro refrigerac. Humidificador Filtro de aire Amortiguador ruidos Mezclador Equipo aire fresco, calefacc. Equipo aire mixto, calefacc. ZU AU Equipo climatizador, calefacc., refrigerac., humidific. + secado Símbolos & Tipos de Equipos
26
Climatización y Ventilación– Fundamentos www.energymanager.eu Humidificador por rociado Ventaja:económico Desventaja:higiene, costo de mantenimiento Humidificador por vapor Ventaja:un registro, higiene, costo de mantenimiento Desventaja:costos, generador de vapor Mezclador Ventaja:no requiere humidificador Desventaja:gran flujo volumétrico Humidificación
27
Climatización y Ventilación– Fundamentos www.energymanager.eu
28
Climatización y Ventilación– Fundamentos www.energymanager.eu
29
Climatización y Ventilación– Fundamentos www.energymanager.eu
30
Climatización y Ventilación– Fundamentos www.energymanager.eu
31
Climatización y Ventilación– Fundamentos www.energymanager.eu
32
Dimensionamiento Climatización y Ventilación www.energymanager.eu
33
Climatización y Ventilación– Dimensionamiento www.energymanager.eu
34
Climatización y Ventilación– Dimensionamiento www.energymanager.eu
35
Climatización y Ventilación– Dimensionamiento www.energymanager.eu El aire debe asegurar la eliminación de CO2, calor + humedad. Confort + Higiene Carga Termica
36
Climatización y Ventilación– Dimensionamiento www.energymanager.eu
37
Climatización y Ventilación– Dimensionamiento www.energymanager.eu
38
Climatización y Ventilación– Dimensionamiento www.energymanager.eu
39
Climatización y Ventilación– Dimensionamiento www.energymanager.eu Cant. recambios de aire 10-15 /h V ambiente = 10m * 8m * 3,5 m 10 Personas Flujo Aire [m³/h] ? Vaporización Equipamiento Calor despedido Calor despedido Vaporización Determinación del Flujo de Aire
40
Climatización y Ventilación– Dimensionamiento www.energymanager.eu Un equipo mal planificado no se vuelve eficiente si se emplean algunos pocos componentes con mayor eficiencia. El flujo volumétrico de diseño y la adaptación de la capacidad de transporte a la demanda de cada momento son los principales factores de influencia sobre los costos energéticos del equipo. Conclusión
41
Título del Módulo www.energymanager.eu GRACIAS Nombre de ponente mail Datos de contacto LOGO
