1 Funciones Principales del Sistema de ultrasonido
ICPR JUNIOR COLLEGE RECINTO de Arecibo Funciones Principales del Sistema de ultrasonido Michelle Soto Rodríguez Prof. González DMS 105 CN # 88639

2 Las dos FUNCIONES PRINCIPALES INSTRUMENTACIÓN EN IMAGEN DE SONIDO
14/julio/2015 Las dos FUNCIONES PRINCIPALES INSTRUMENTACIÓN EN IMAGEN DE SONIDO Preparación y Transmisión →De señales eléctricas hacia el transductor el cual creará el rayo de ultrasonido o Ultra Sound Beam Recepción →Da la señal eléctrica desde el transductor los cuales procesan y transforman en imágenes y sonido de importancia clínica

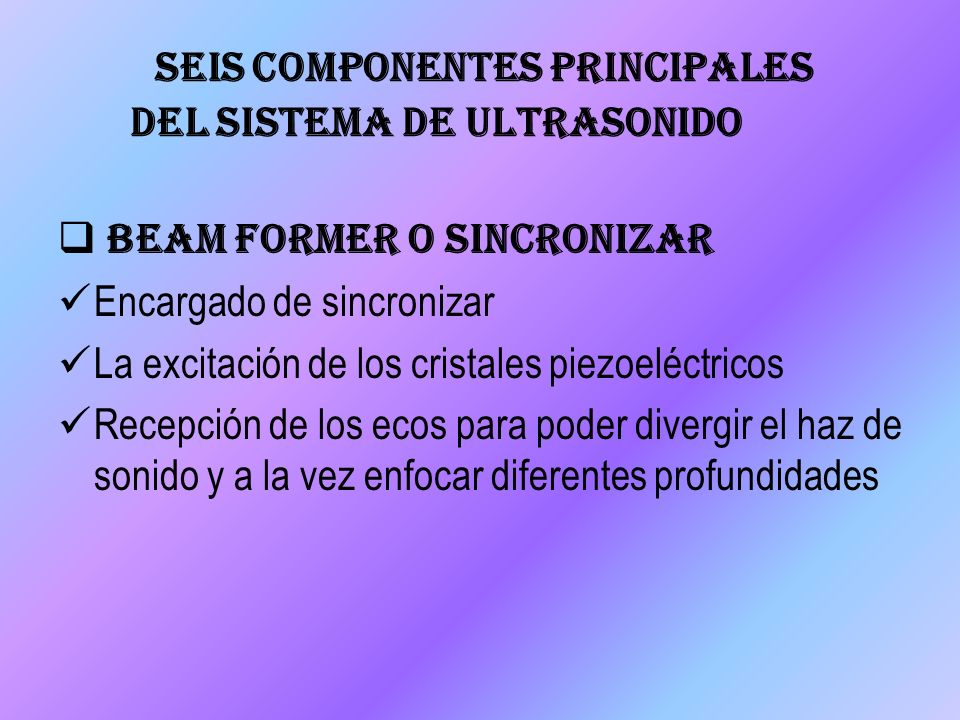

3 SEIS COMPONENTES PRINCIPALES DEL SISTEMA DE ULTRASONIDO
Beam Former o sincronizar Encargado de sincronizar La excitación de los cristales piezoeléctricos Recepción de los ecos para poder divergir el haz de sonido y a la vez enfocar diferentes profundidades

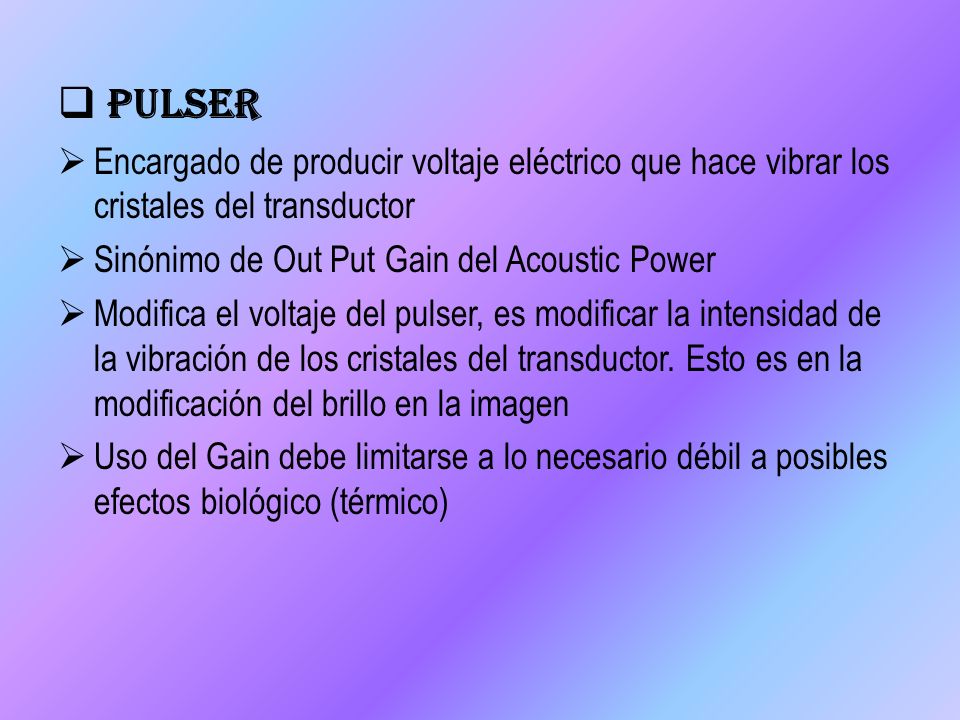

4 Pulser Encargado de producir voltaje eléctrico que hace vibrar los cristales del transductor Sinónimo de Out Put Gain del Acoustic Power Modifica el voltaje del pulser, es modificar la intensidad de la vibración de los cristales del transductor. Esto es en la modificación del brillo en la imagen Uso del Gain debe limitarse a lo necesario débil a posibles efectos biológico (térmico)

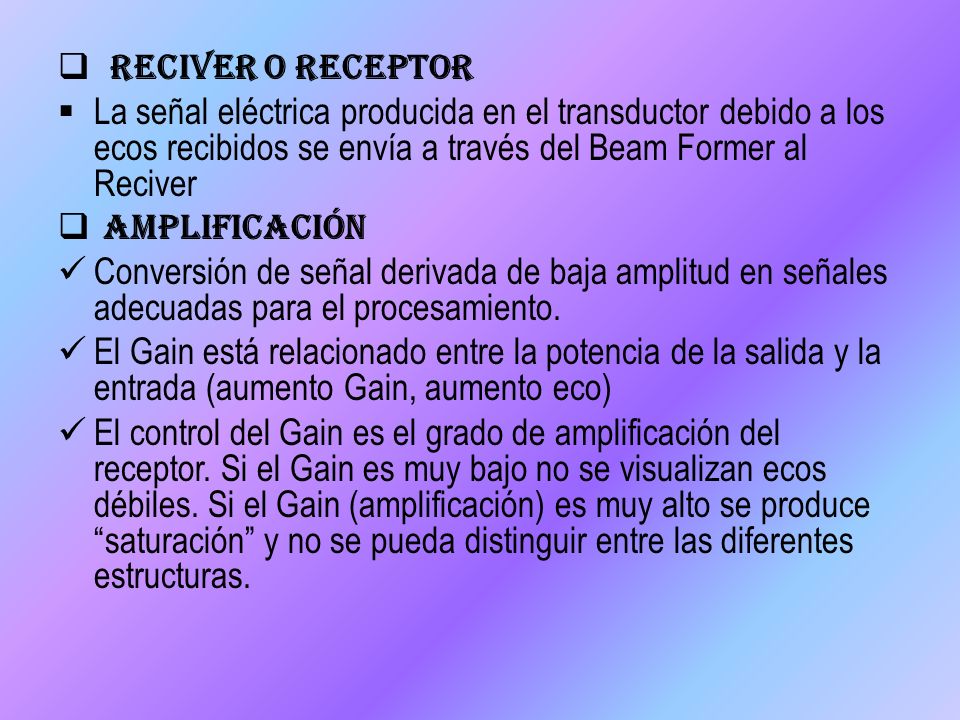

5 Reciver o Receptor La señal eléctrica producida en el transductor debido a los ecos recibidos se envía a través del Beam Former al Reciver Amplificación Conversión de señal derivada de baja amplitud en señales adecuadas para el procesamiento. El Gain está relacionado entre la potencia de la salida y la entrada (aumento Gain, aumento eco) El control del Gain es el grado de amplificación del receptor. Si el Gain es muy bajo no se visualizan ecos débiles. Si el Gain (amplificación) es muy alto se produce “saturación” y no se pueda distinguir entre las diferentes estructuras.

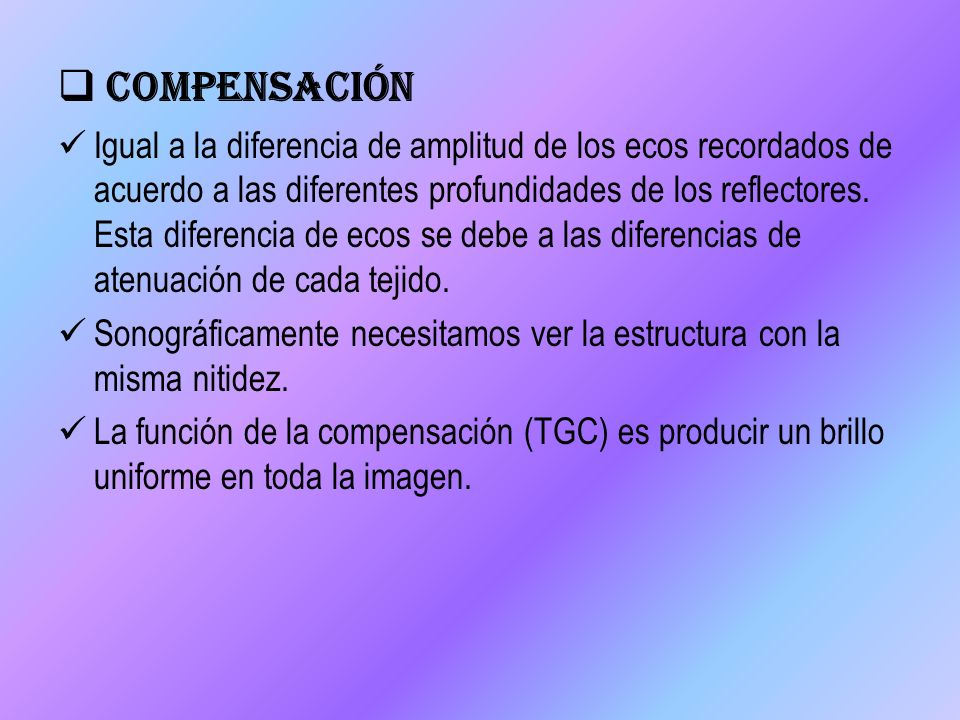

6 Compensación Igual a la diferencia de amplitud de los ecos recordados de acuerdo a las diferentes profundidades de los reflectores. Esta diferencia de ecos se debe a las diferencias de atenuación de cada tejido. Sonográficamente necesitamos ver la estructura con la misma nitidez. La función de la compensación (TGC) es producir un brillo uniforme en toda la imagen.

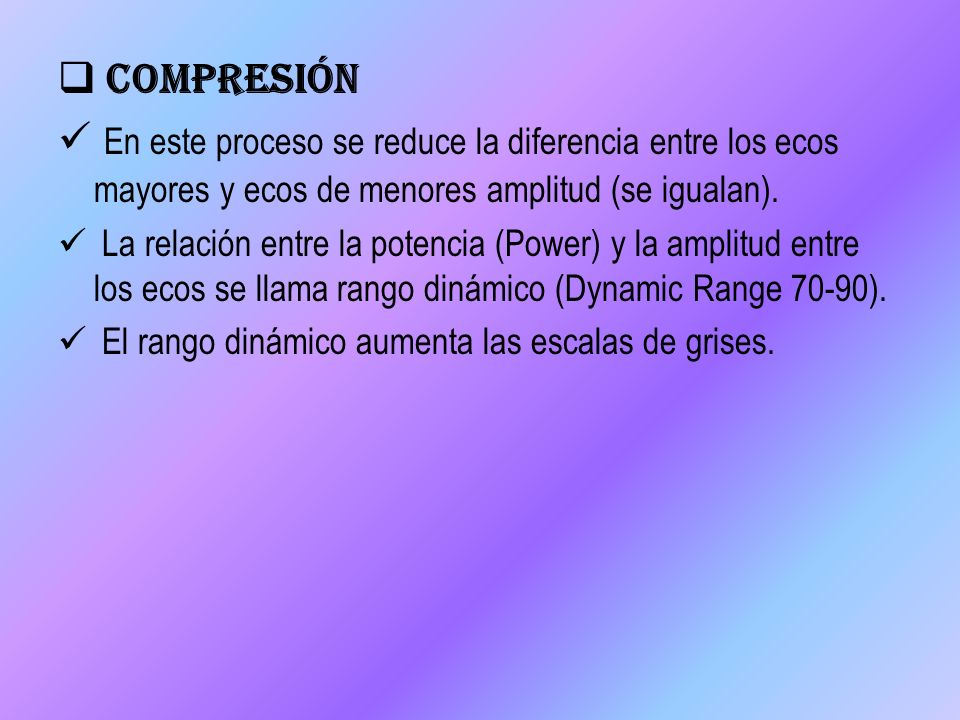

7 Compresión En este proceso se reduce la diferencia entre los ecos mayores y ecos de menores amplitud (se igualan). La relación entre la potencia (Power) y la amplitud entre los ecos se llama rango dinámico (Dynamic Range 70-90). El rango dinámico aumenta las escalas de grises.

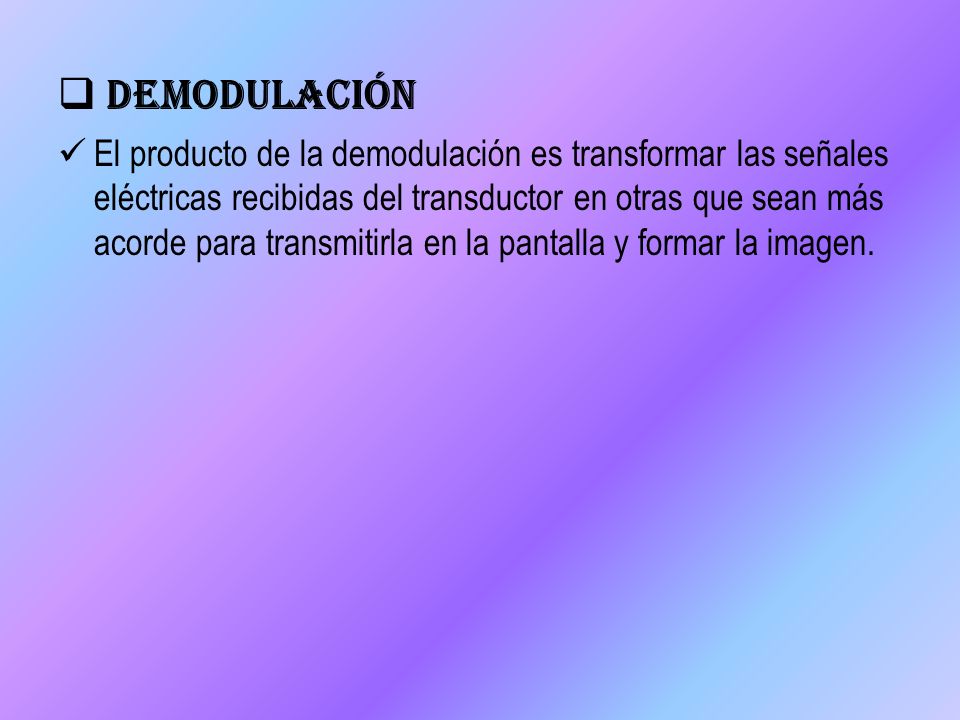

8 Demodulación El producto de la demodulación es transformar las señales eléctricas recibidas del transductor en otras que sean más acorde para transmitirla en la pantalla y formar la imagen.

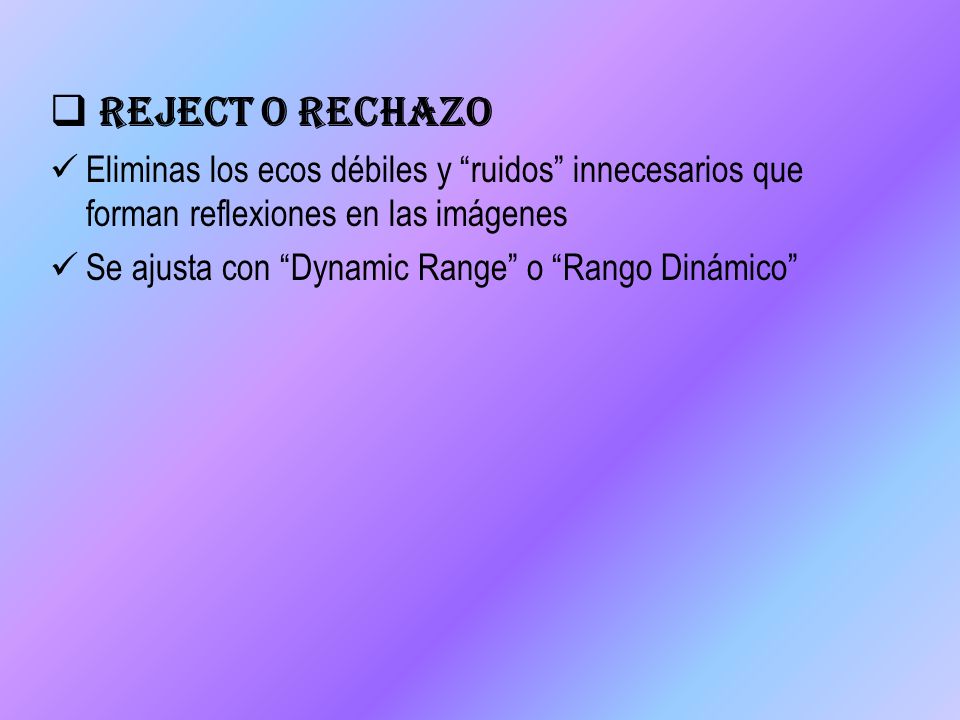

9 Reject o Rechazo Eliminas los ecos débiles y “ruidos” innecesarios que forman reflexiones en las imágenes Se ajusta con “Dynamic Range” o “Rango Dinámico”

10 Imágenes Sonográficas

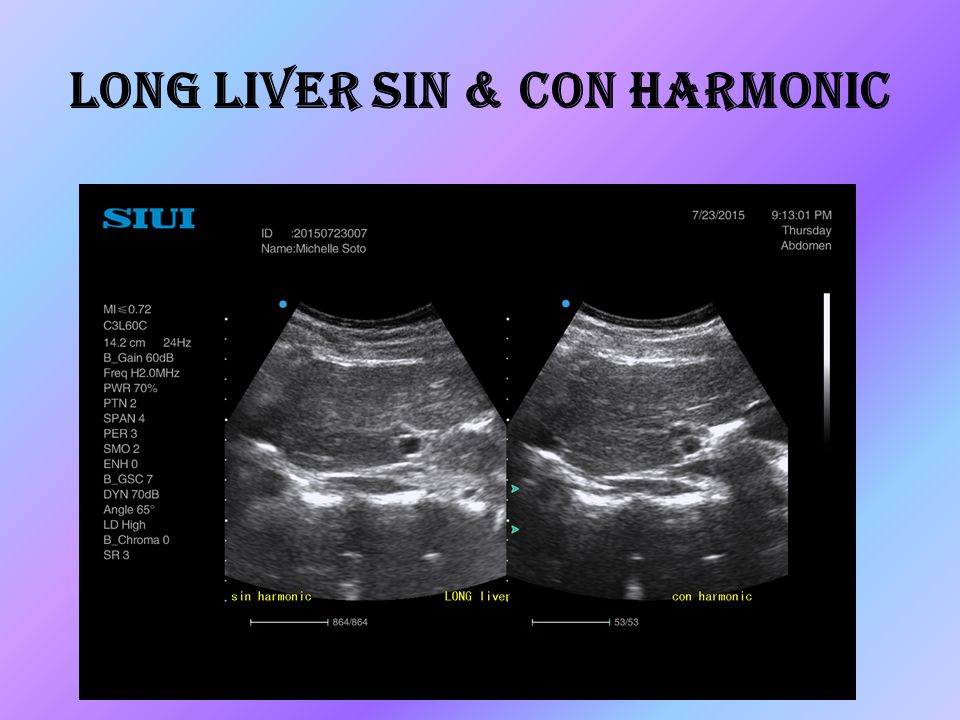

11 Long Liver Sin & Con Harmonic

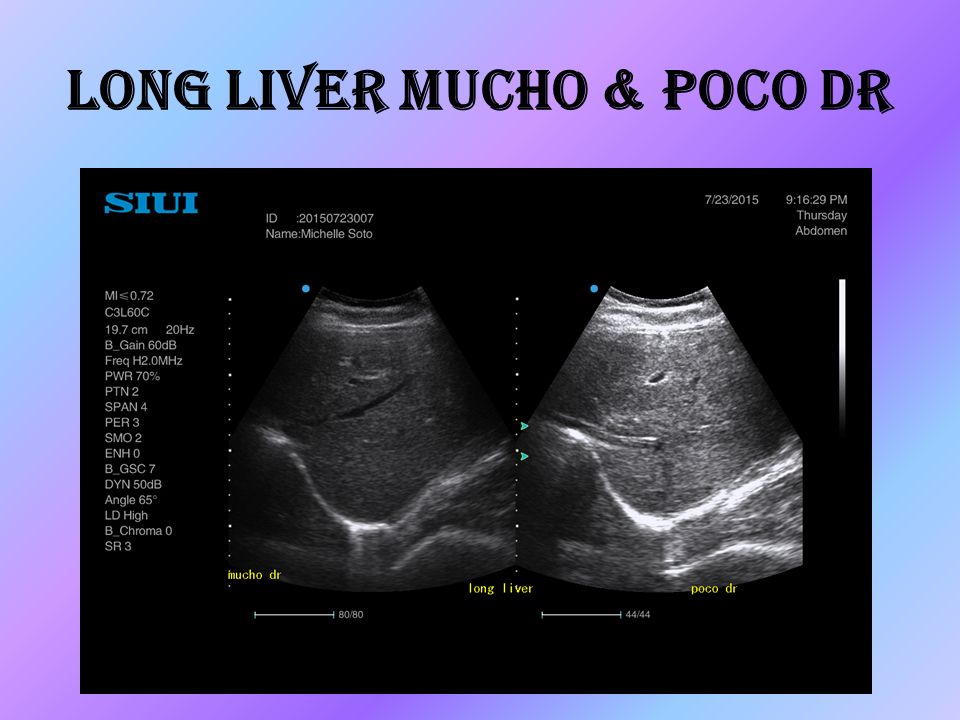

12 Long Liver Mucho & Poco DR

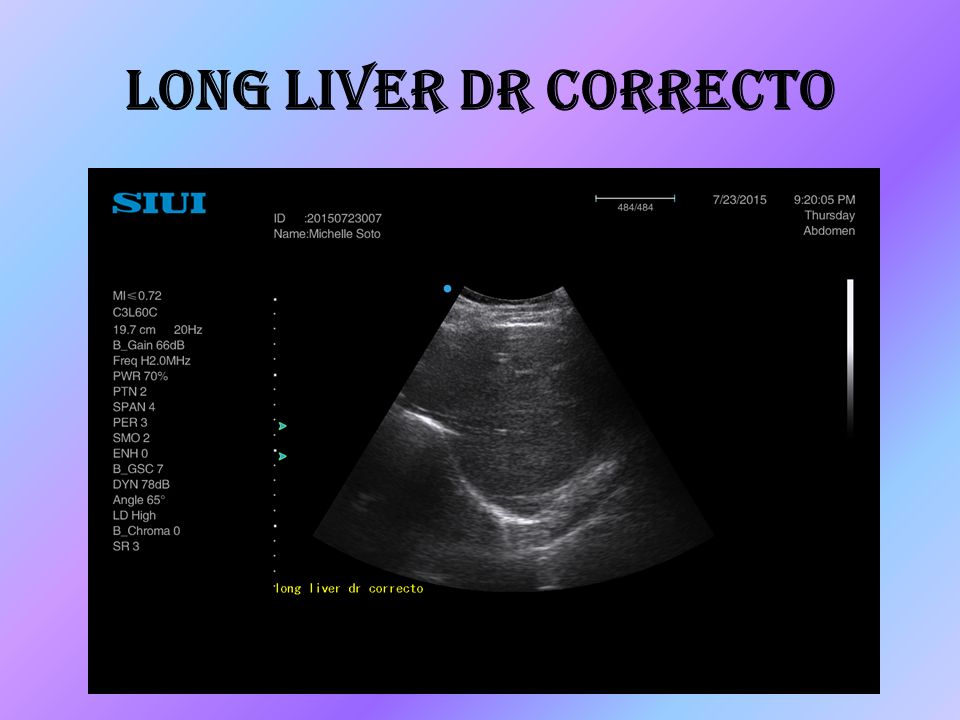

13 Long Liver Dr Correcto

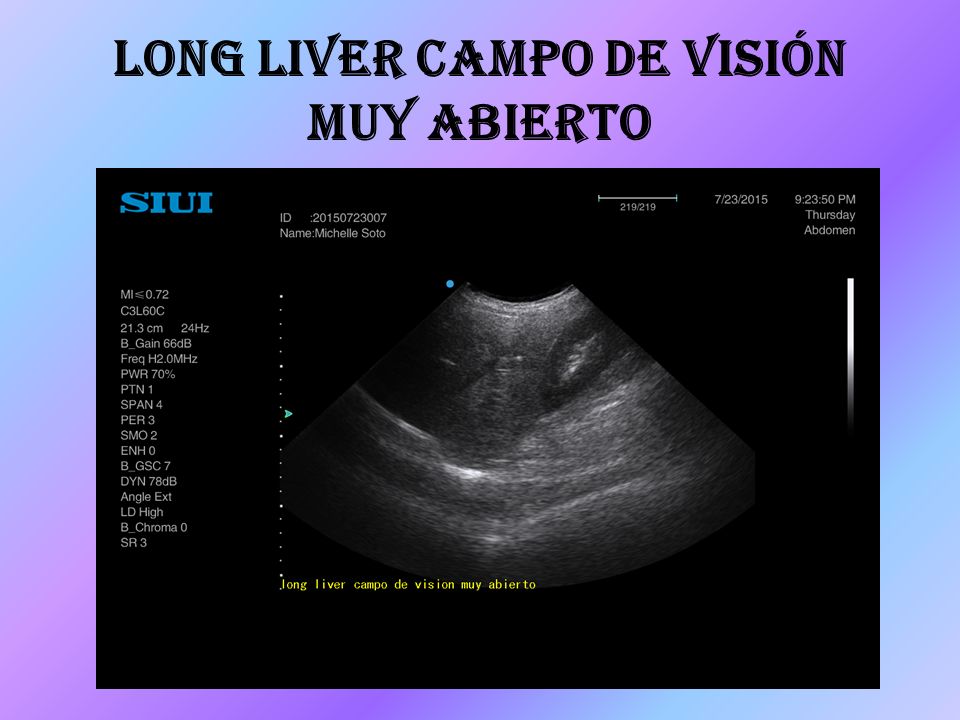

14 Long liver Campo de visión muy Abierto

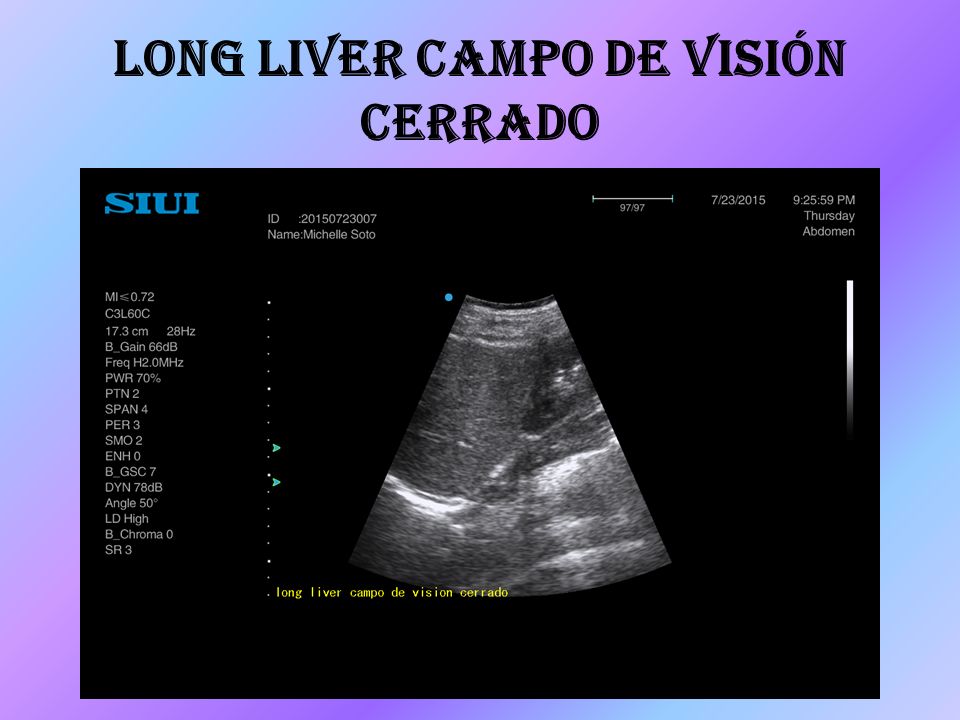

15 Long liver campo de visión cerrado

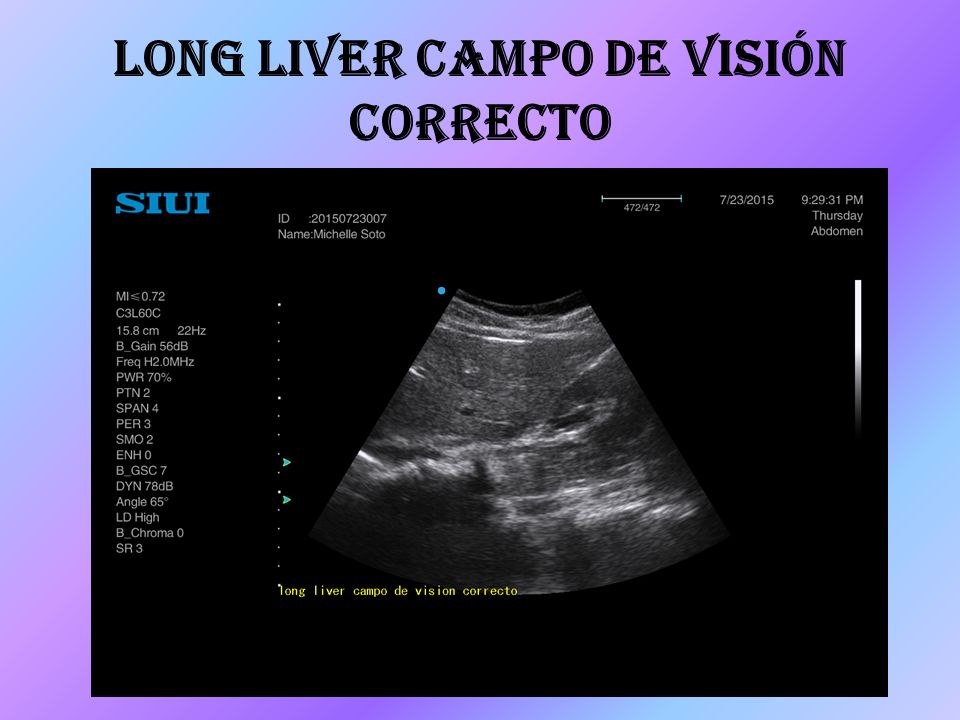

16 Long liver campo de visión correcto

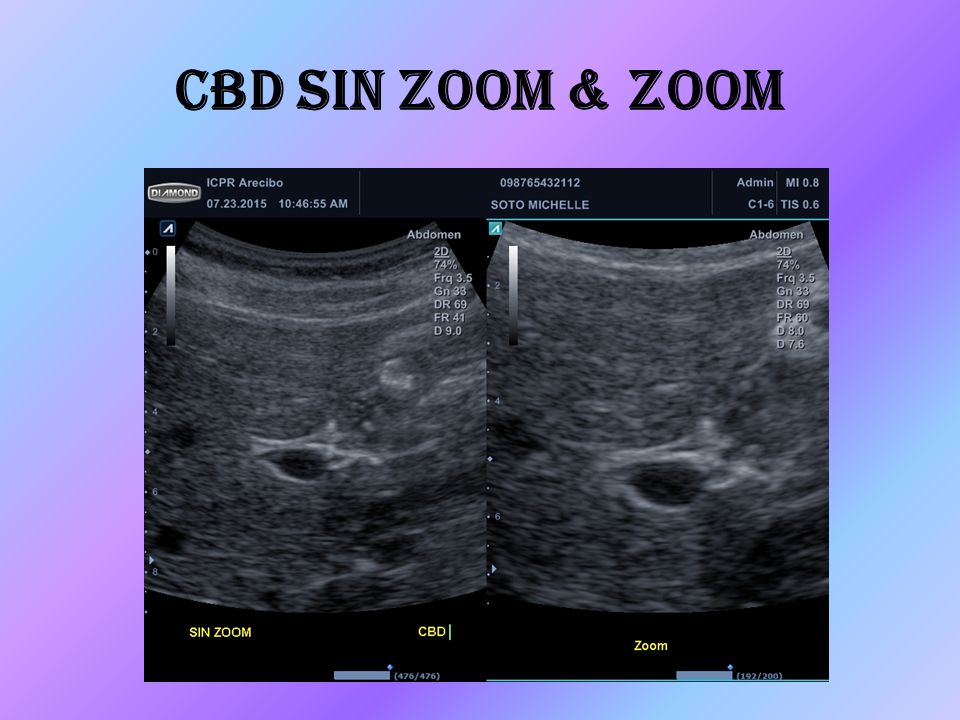

17 CBD Sin zoom & zoom

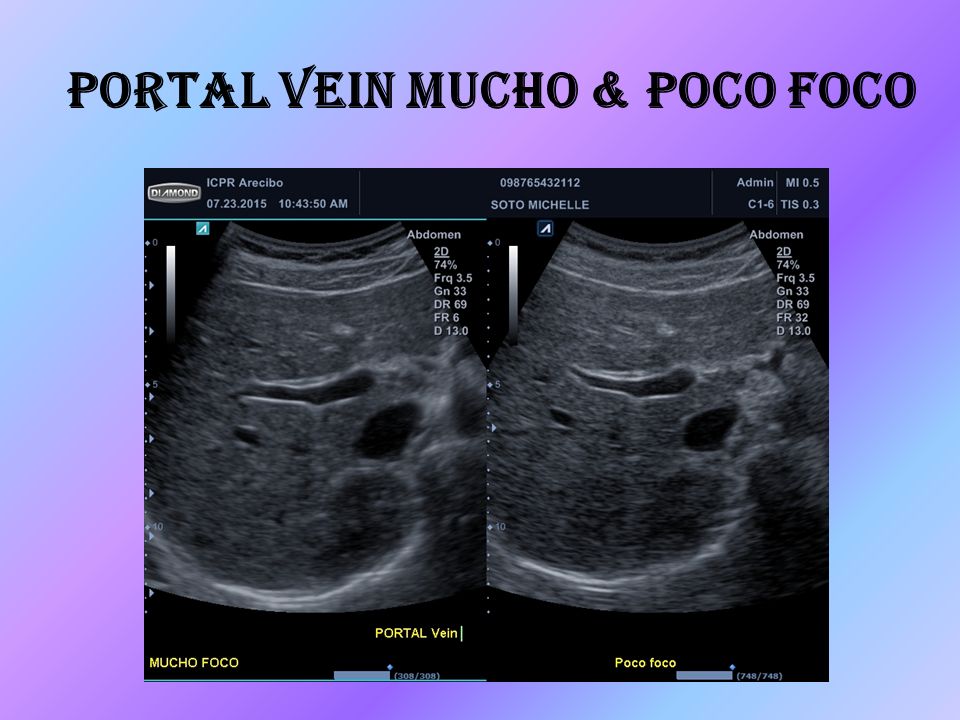

18 Portal Vein Mucho & Poco Foco

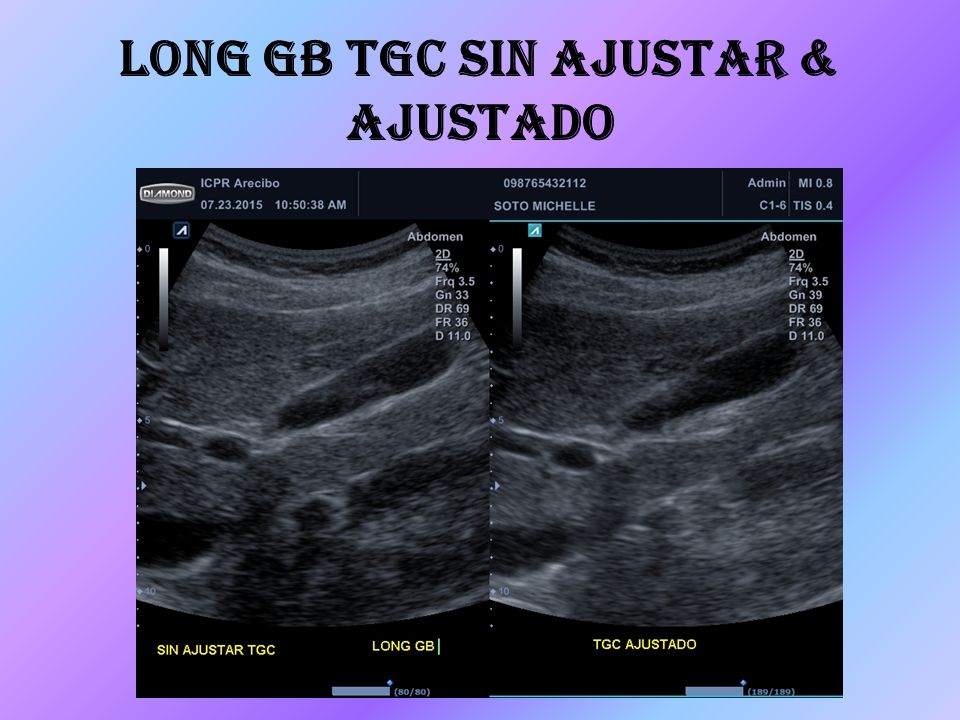

19 Long Gb TGC Sin Ajustar & Ajustado

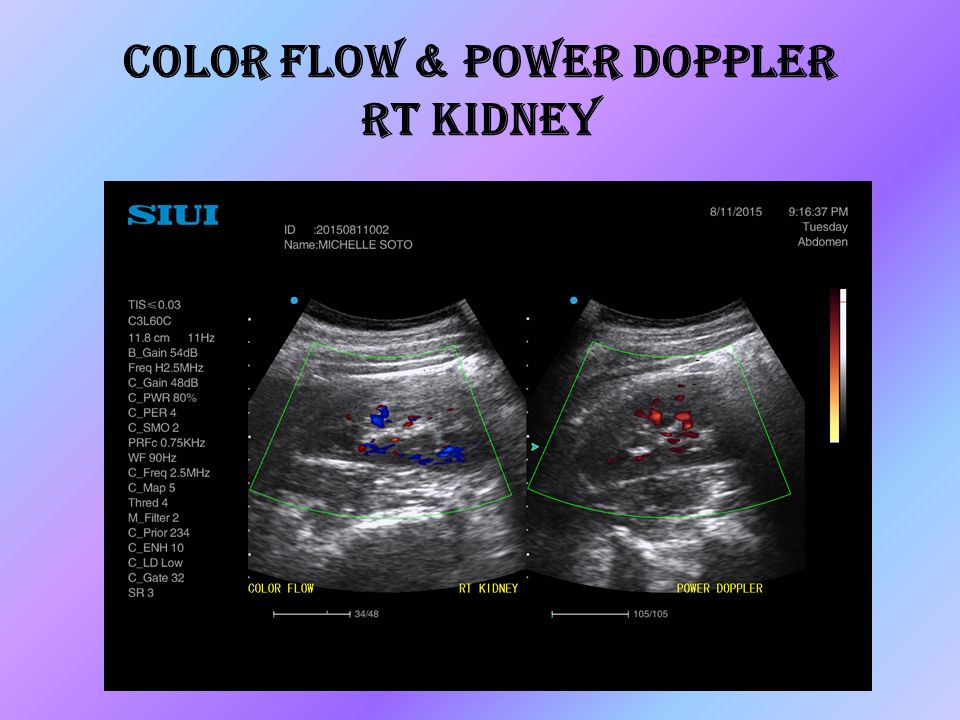

20 Color flow & power doppler RT Kidney

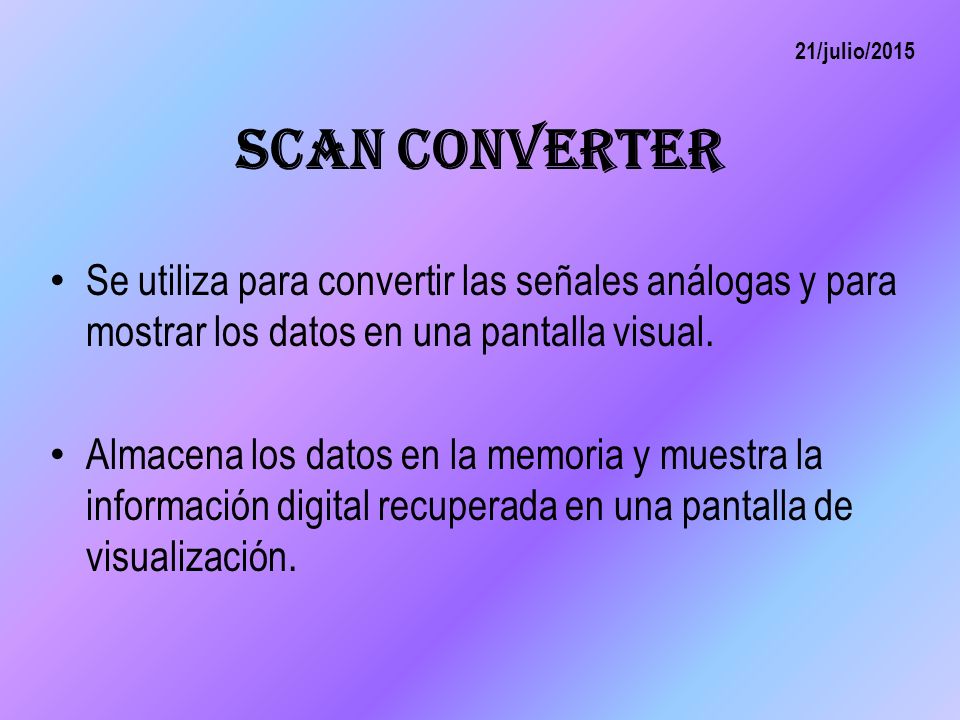

21 21/julio/2015 Scan Converter Se utiliza para convertir las señales análogas y para mostrar los datos en una pantalla visual. Almacena los datos en la memoria y muestra la información digital recuperada en una pantalla de visualización.

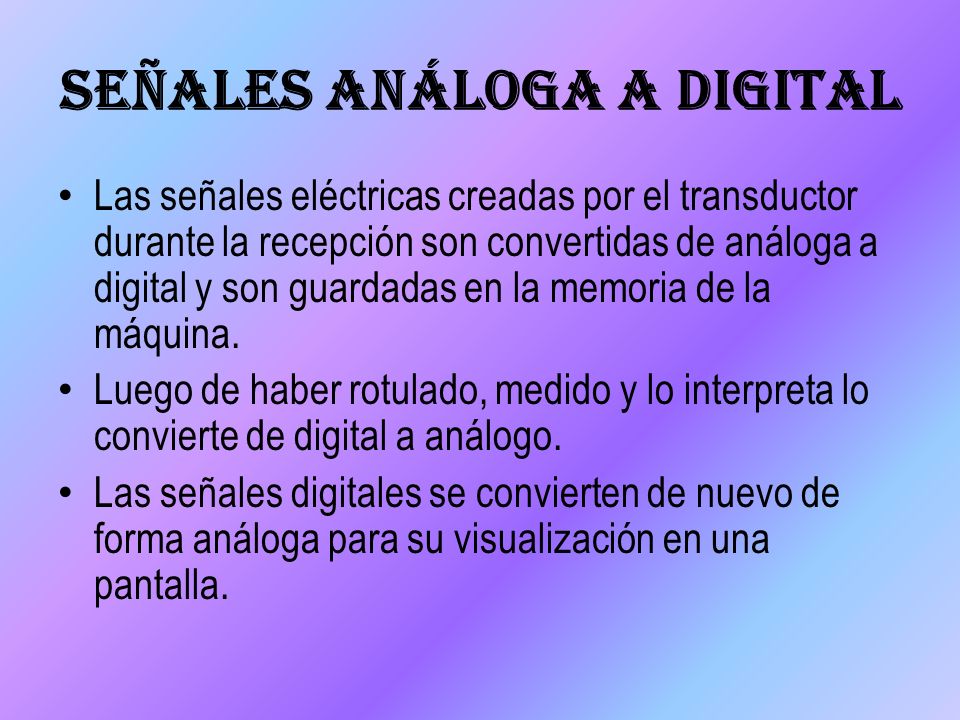

22 Señales Análoga a Digital
Las señales eléctricas creadas por el transductor durante la recepción son convertidas de análoga a digital y son guardadas en la memoria de la máquina. Luego de haber rotulado, medido y lo interpreta lo convierte de digital a análogo. Las señales digitales se convierten de nuevo de forma análoga para su visualización en una pantalla.

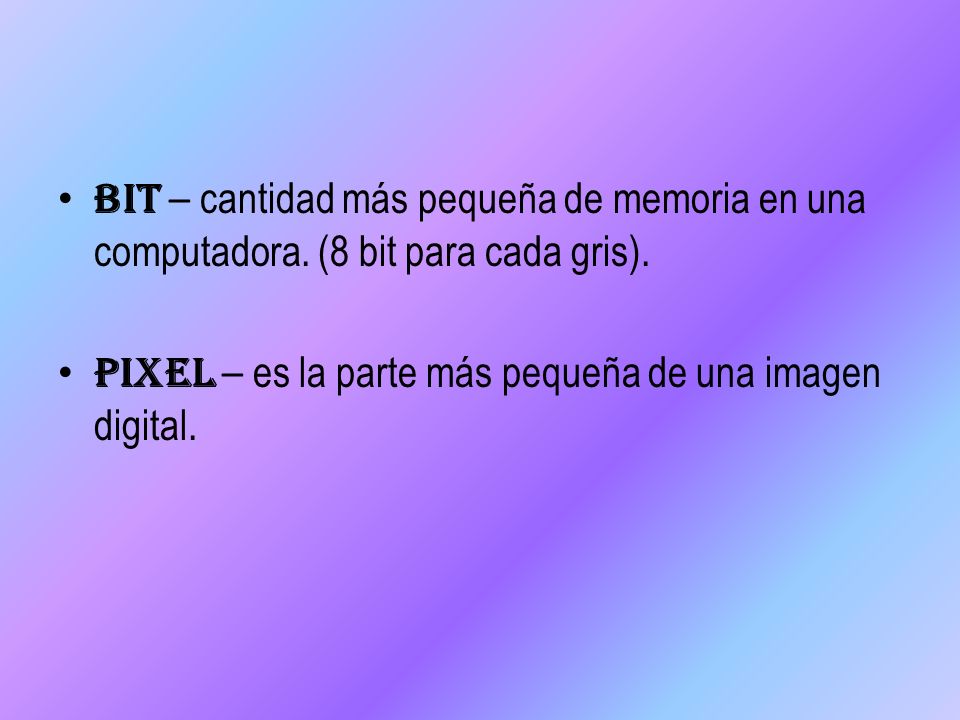

23 Bit – cantidad más pequeña de memoria en una computadora
Bit – cantidad más pequeña de memoria en una computadora. (8 bit para cada gris). Pixel – es la parte más pequeña de una imagen digital.

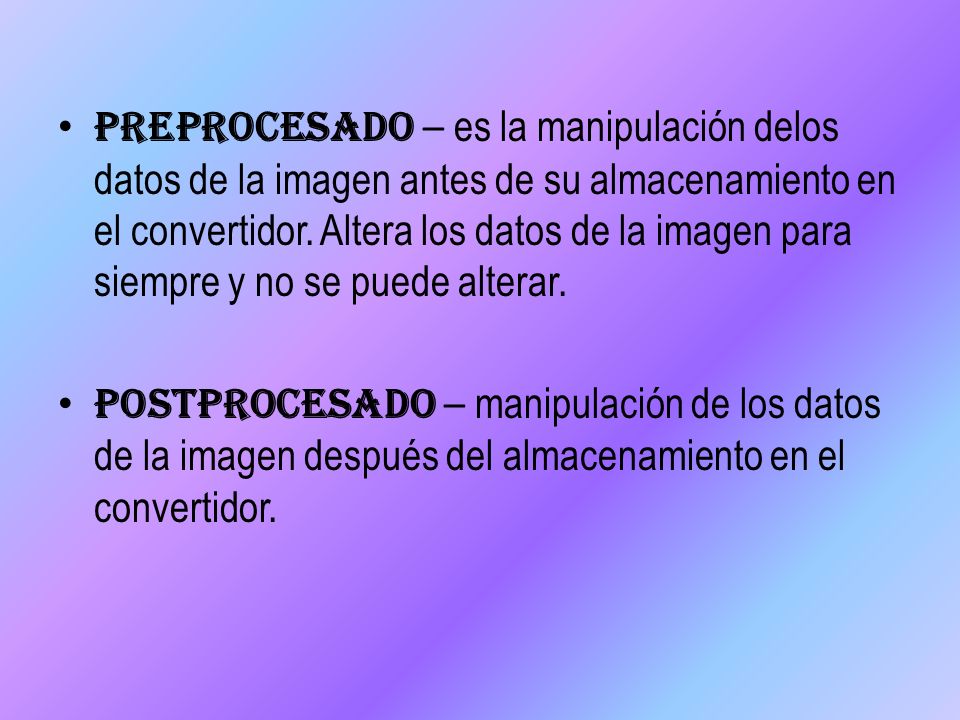

24 Preprocesado – es la manipulación delos datos de la imagen antes de su almacenamiento en el convertidor. Altera los datos de la imagen para siempre y no se puede alterar. Postprocesado – manipulación de los datos de la imagen después del almacenamiento en el convertidor.

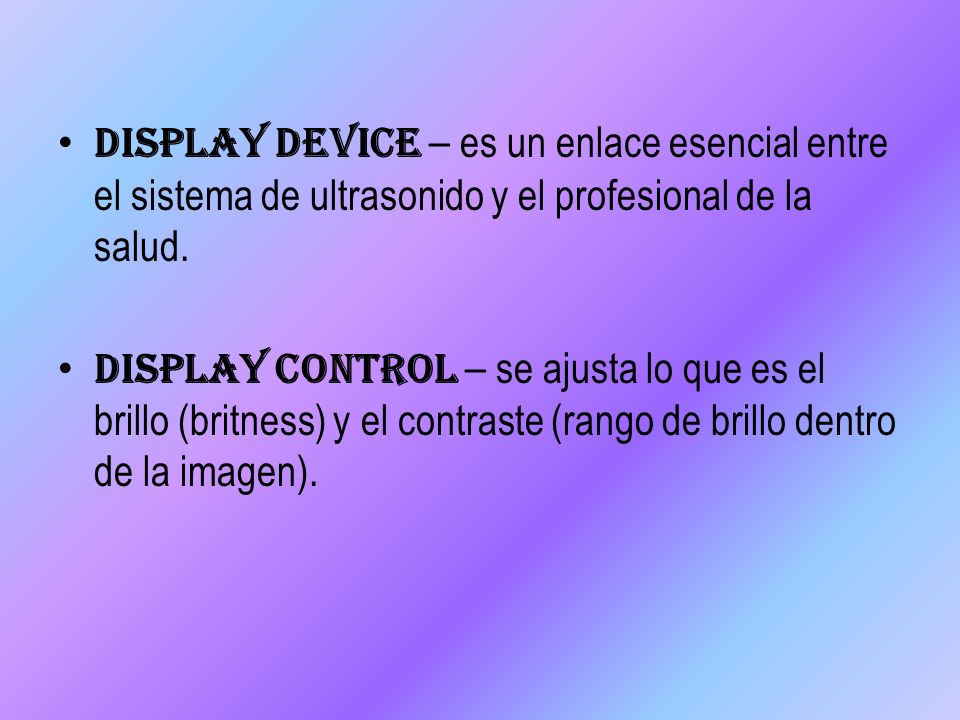

25 Display device – es un enlace esencial entre el sistema de ultrasonido y el profesional de la salud.
Display control – se ajusta lo que es el brillo (britness) y el contraste (rango de brillo dentro de la imagen).

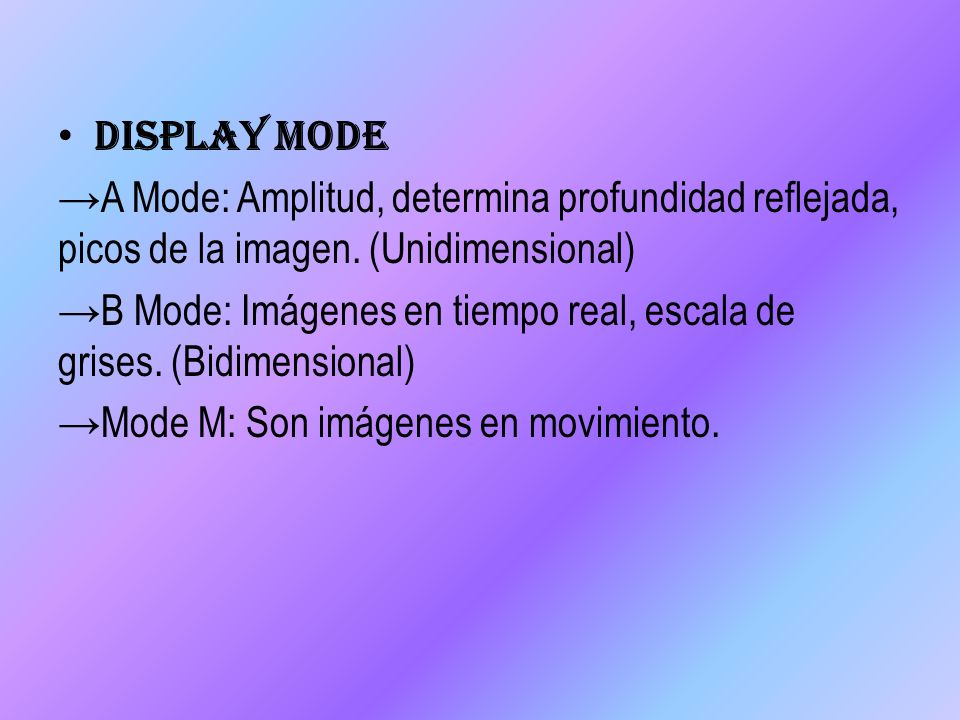

26 Display Mode →A Mode: Amplitud, determina profundidad reflejada, picos de la imagen. (Unidimensional) →B Mode: Imágenes en tiempo real, escala de grises. (Bidimensional) →Mode M: Son imágenes en movimiento.

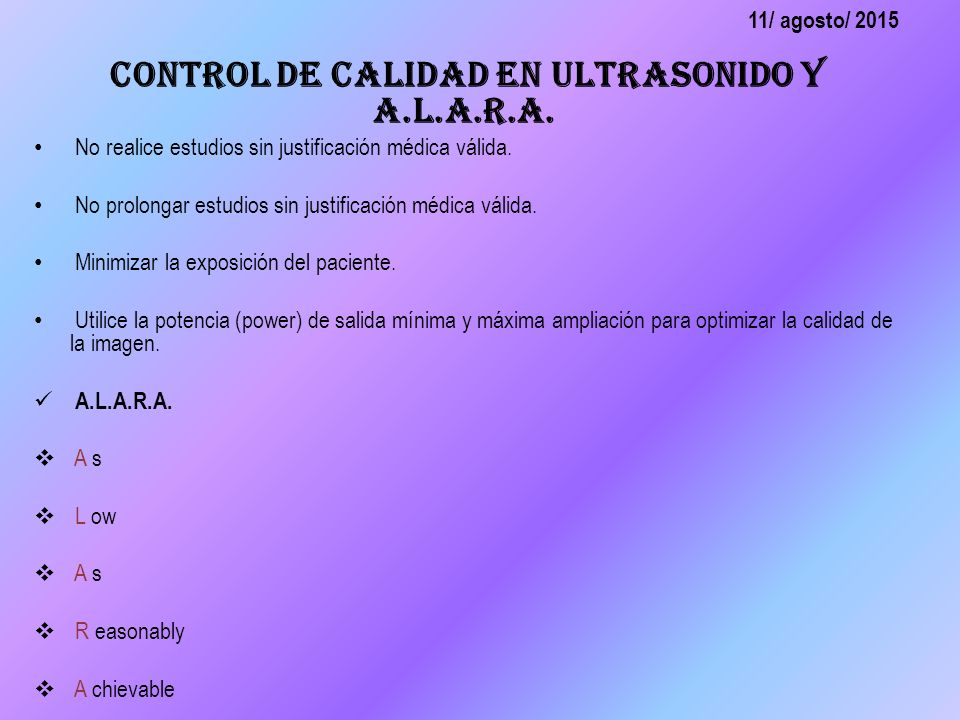

27 CONTROL DE CALIDAD EN ULTRASONIDO Y A.L.A.R.A.
11/ agosto/ 2015 CONTROL DE CALIDAD EN ULTRASONIDO Y A.L.A.R.A. No realice estudios sin justificación médica válida. No prolongar estudios sin justificación médica válida. Minimizar la exposición del paciente. Utilice la potencia (power) de salida mínima y máxima ampliación para optimizar la calidad de la imagen. A.L.A.R.A. A s L ow R easonably A chievable
