1 Advant ® Controller 31 ABB Tubío 1 Direccionamiento del AC31

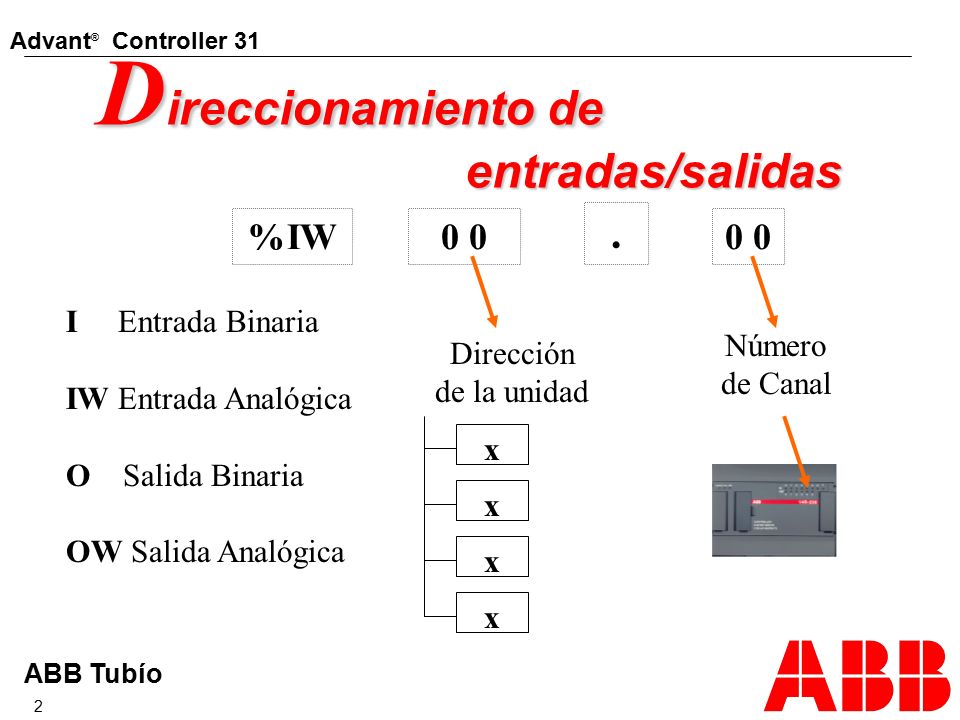

2 Advant ® Controller 31 ABB Tubío 2 I Entrada Binaria IW Entrada Analógica O Salida Binaria OW Salida Analógica Número de Canal Dirección de la unidad %IW0. x x x x D ireccionamiento de entradas/salidas

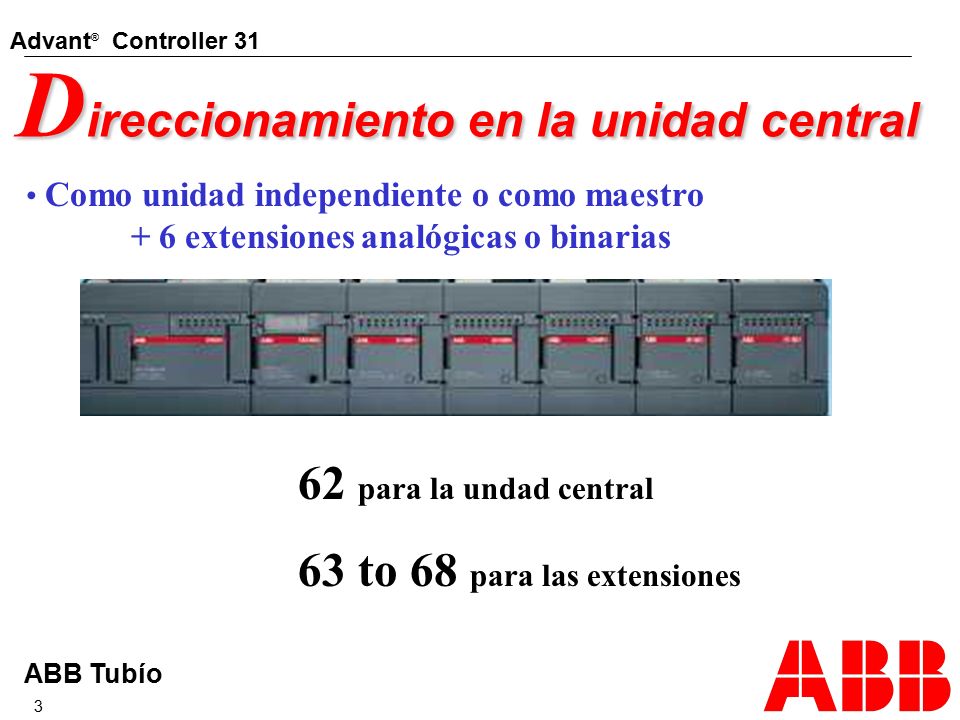

3 Advant ® Controller 31 ABB Tubío 3 D ireccionamiento en la unidad central Como unidad independiente o como maestro + 6 extensiones analógicas o binarias 62 para la undad central 63 to 68 para las extensiones

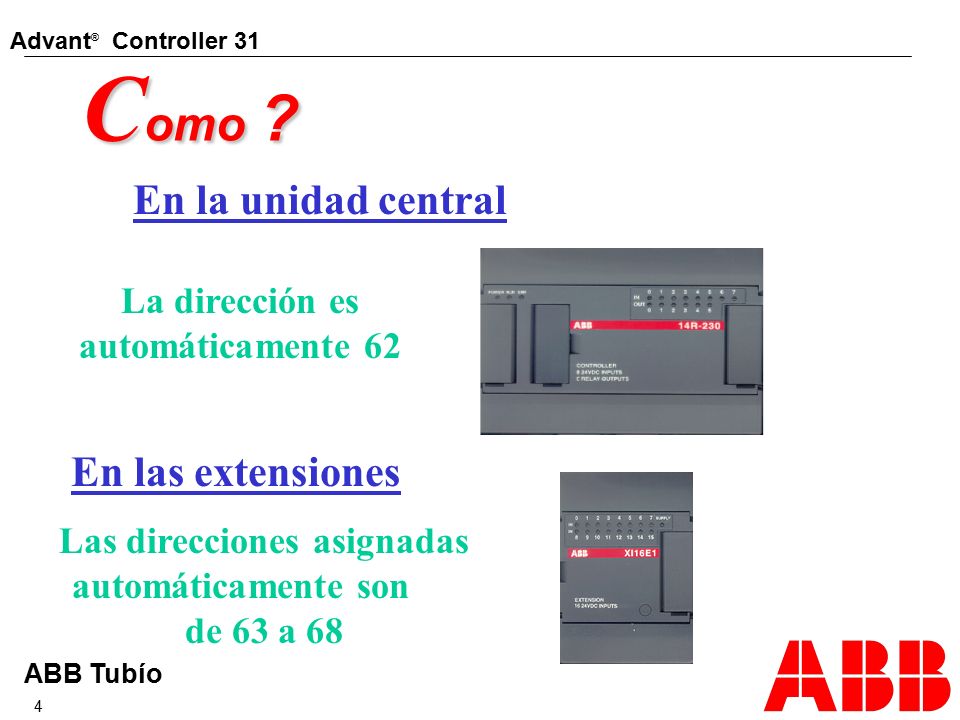

4 Advant ® Controller 31 ABB Tubío 4 En la unidad central La dirección es automáticamente 62 C omo ? En las extensiones Las direcciones asignadas automáticamente son de 63 a 68

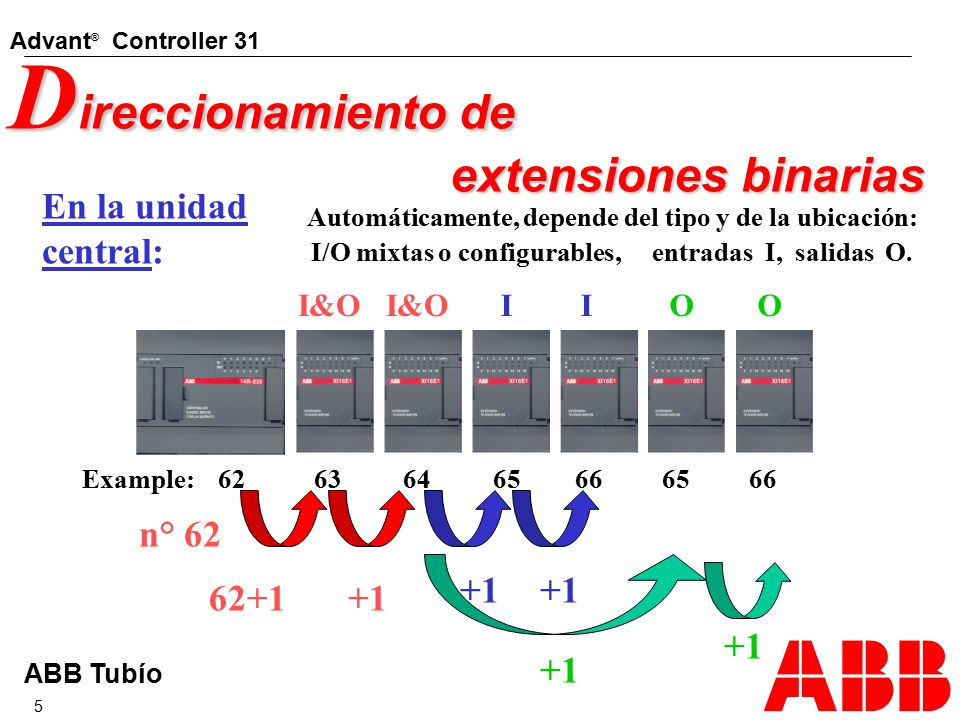

5 Advant ® Controller 31 ABB Tubío 5 n° 62 62+1+1 Example: 62 63 64 65 66 65 66 I&O OIIO D ireccionamiento de extensiones binarias En la unidad central: Automáticamente, depende del tipo y de la ubicación: I/O mixtas o configurables, entradas I, salidas O.

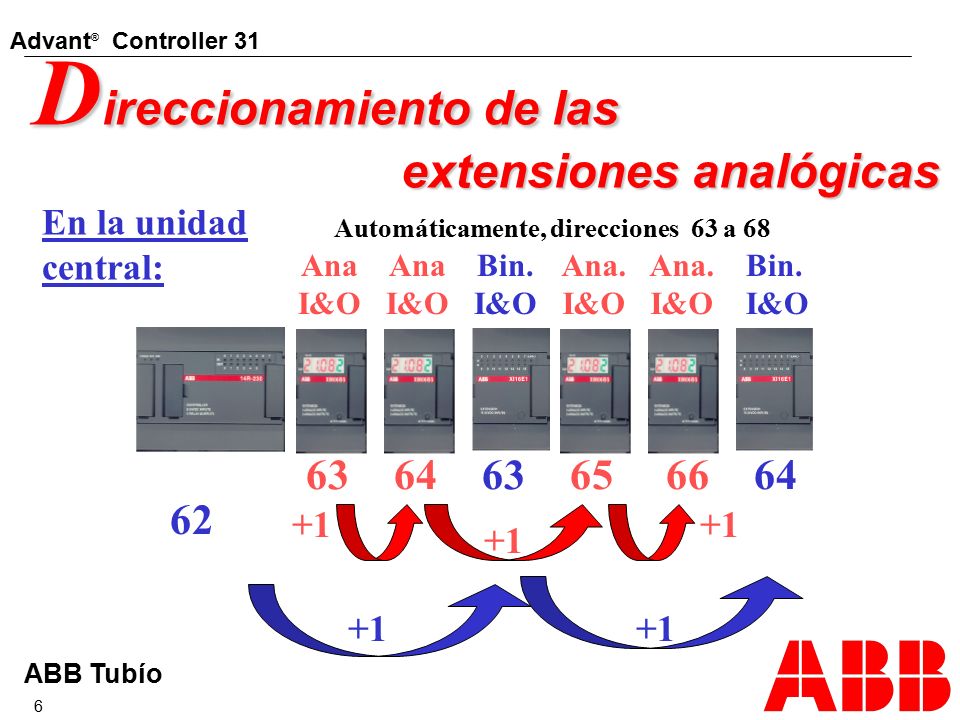

6 Advant ® Controller 31 ABB Tubío 6 D ireccionamiento de las extensiones analógicas 62 Ana I&O Ana I&O Ana. I&O Bin. I&O Ana. I&O Bin. I&O 636465666364 +1 En la unidad central: Automáticamente, direcciones 63 a 68

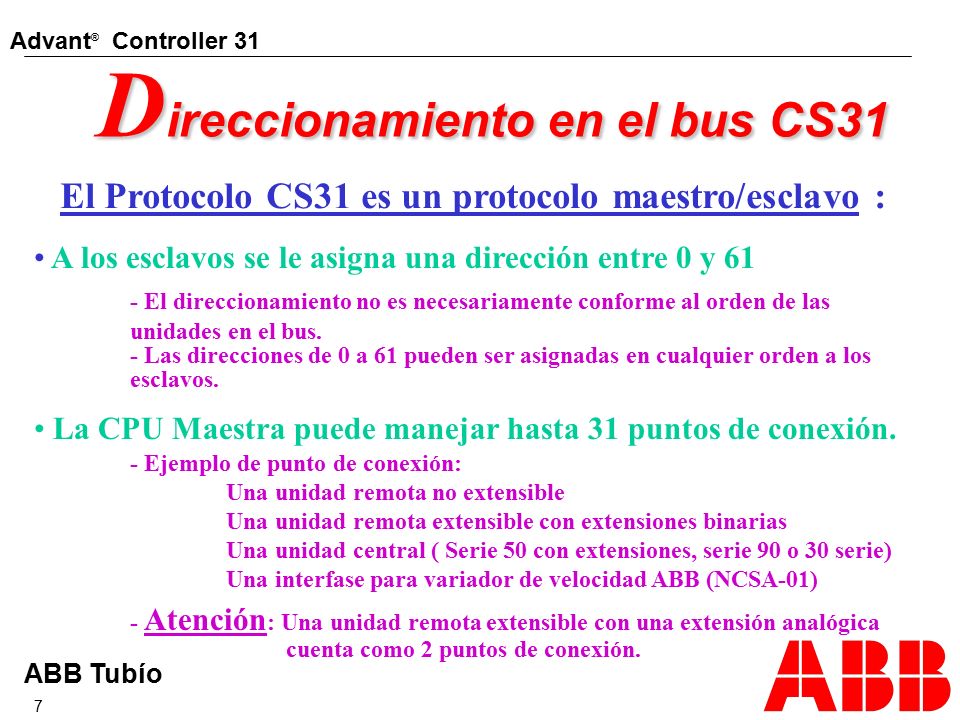

7 Advant ® Controller 31 ABB Tubío 7 D ireccionamiento en el bus CS31 El Protocolo CS31 es un protocolo maestro/esclavo : A los esclavos se le asigna una dirección entre 0 y 61 - El direccionamiento no es necesariamente conforme al orden de las unidades en el bus. - Las direcciones de 0 a 61 pueden ser asignadas en cualquier orden a los esclavos. La CPU Maestra puede manejar hasta 31 puntos de conexión. - Ejemplo de punto de conexión: Una unidad remota no extensible Una unidad remota extensible con extensiones binarias Una unidad central ( Serie 50 con extensiones, serie 90 o 30 serie) Una interfase para variador de velocidad ABB (NCSA-01) - Atención : Una unidad remota extensible con una extensión analógica cuenta como 2 puntos de conexión.

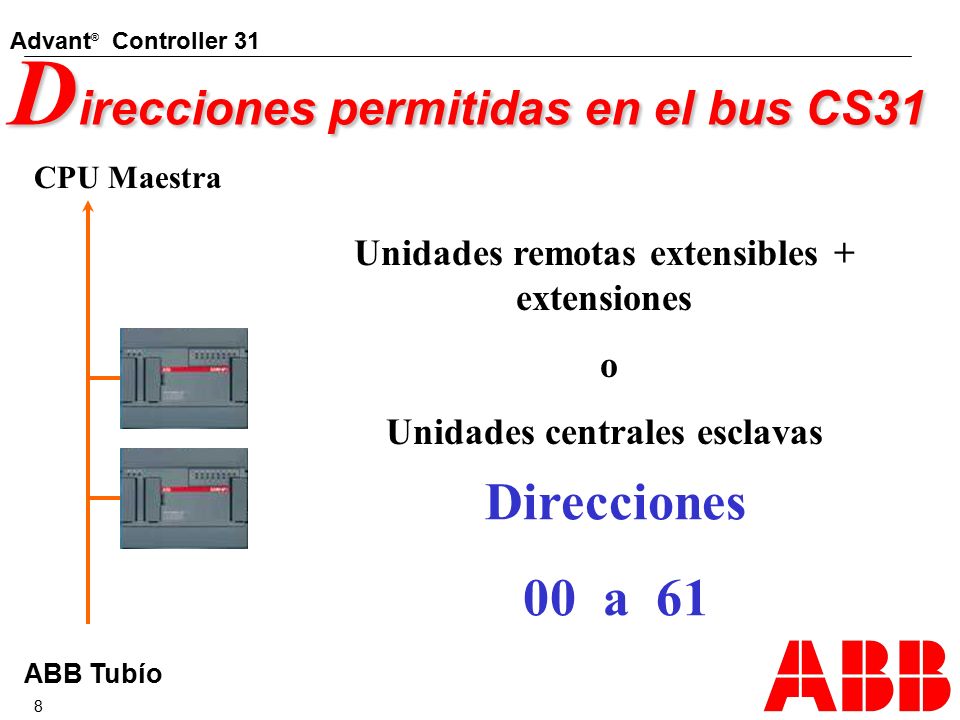

8 Advant ® Controller 31 ABB Tubío 8 CPU Maestra Unidades remotas extensibles + extensiones o Unidades centrales esclavas Direcciones 00 a 61 D irecciones permitidas en el bus CS31

9 Advant ® Controller 31 ABB Tubío 9 En las unidades remotas extensibles A través de selectores rotativos Para decenas Para unidades C omo ?

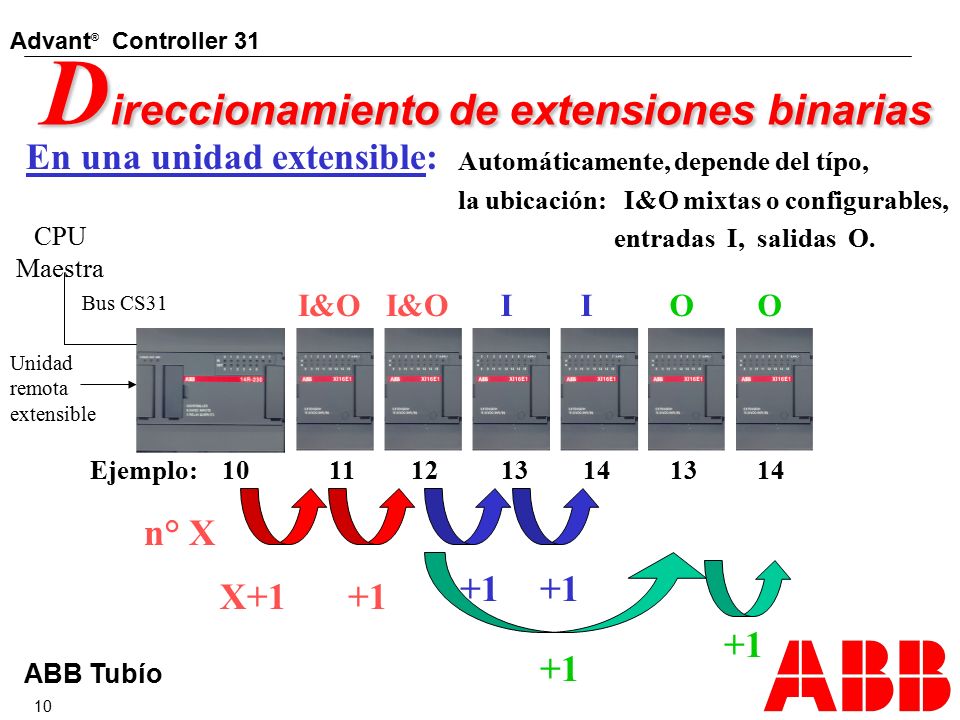

10 Advant ® Controller 31 ABB Tubío 10 n° X X+1+1 Ejemplo: 10 11 12 13 14 13 14 I&O OIIO D ireccionamiento de extensiones binarias Unidad remota extensible CPU Maestra Bus CS31 En una unidad extensible: Automáticamente, depende del típo, la ubicación: I&O mixtas o configurables, entradas I, salidas O.

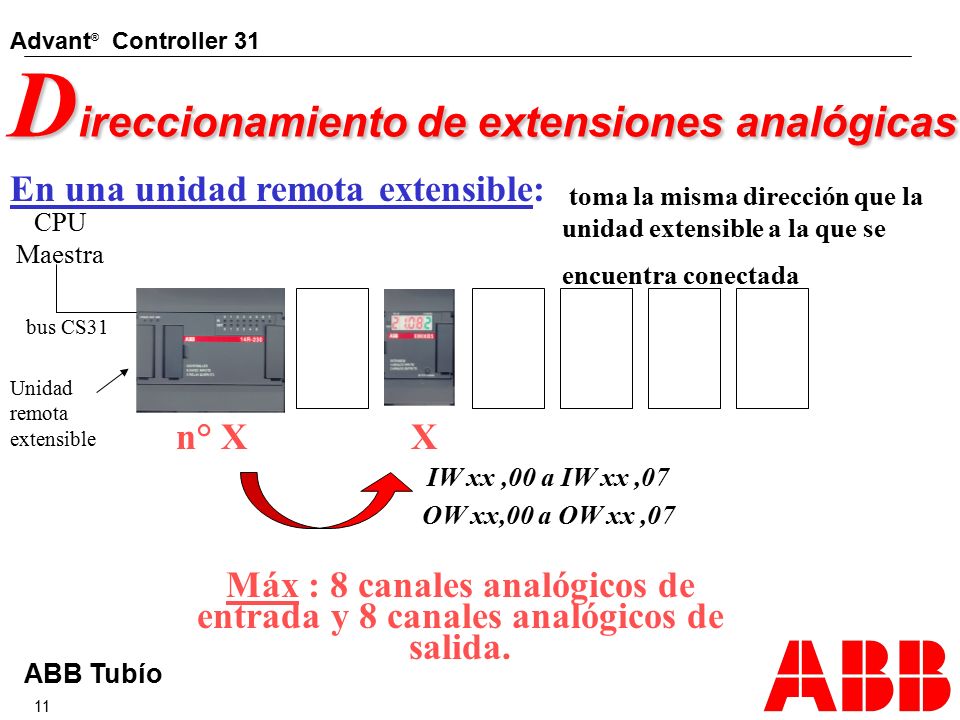

11 Advant ® Controller 31 ABB Tubío 11 toma la misma dirección que la unidad extensible a la que se encuentra conectada D ireccionamiento de extensiones analógicas n° XX Máx : 8 canales analógicos de entrada y 8 canales analógicos de salida. IW xx,00 a IW xx,07 OW xx,00 a OW xx,07 bus CS31 Unidad remota extensible CPU Maestra En una unidad remota extensible:

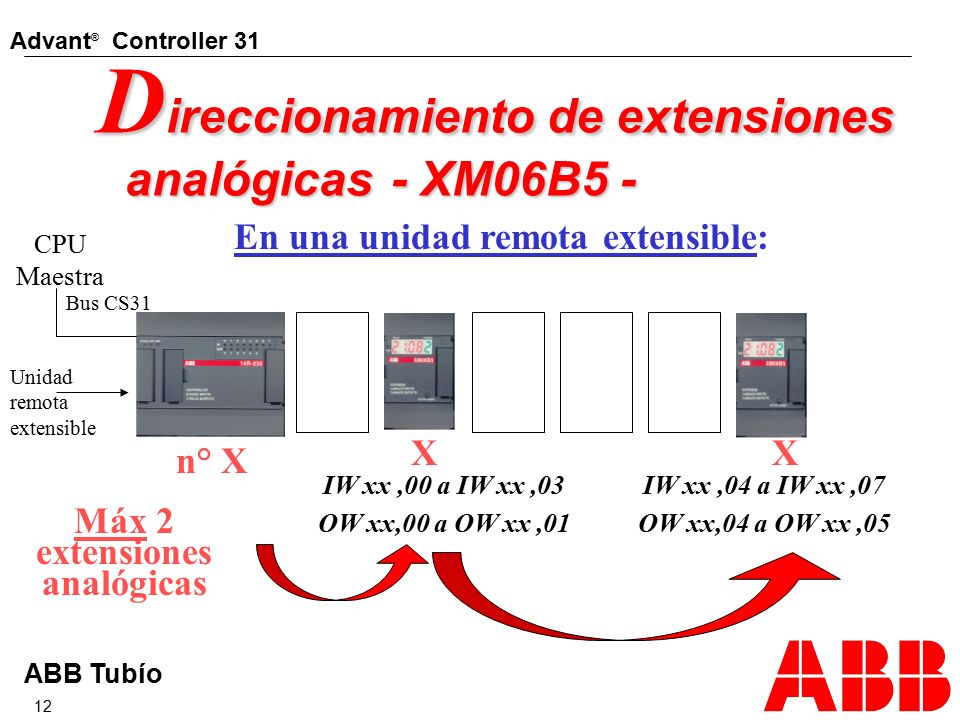

12 Advant ® Controller 31 ABB Tubío 12 D ireccionamiento de extensiones analógicas- XM06B5 - n° X XX Máx 2 extensiones analógicas IW xx,00 a IW xx,03 OW xx,00 a OW xx,01 IW xx,04 a IW xx,07 OW xx,04 a OW xx,05 Bus CS31 Unidad remota extensible CPU Maestra En una unidad remota extensible:
