1 IE-1117 ENERGÍA SOLAR FOTOVOLTAICA Proyecto Final Gustavo Barboza Mora Enrique García Mainieri

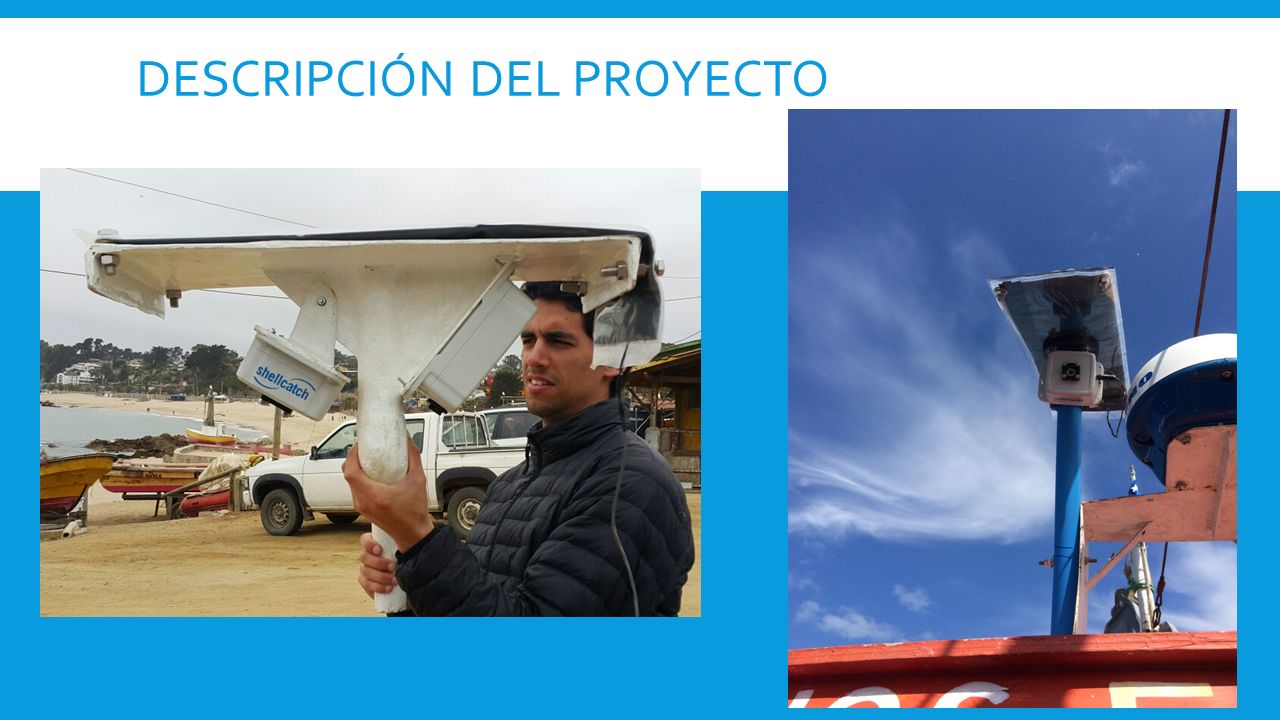

2 DESCRIPCIÓN DEL PROYECTO

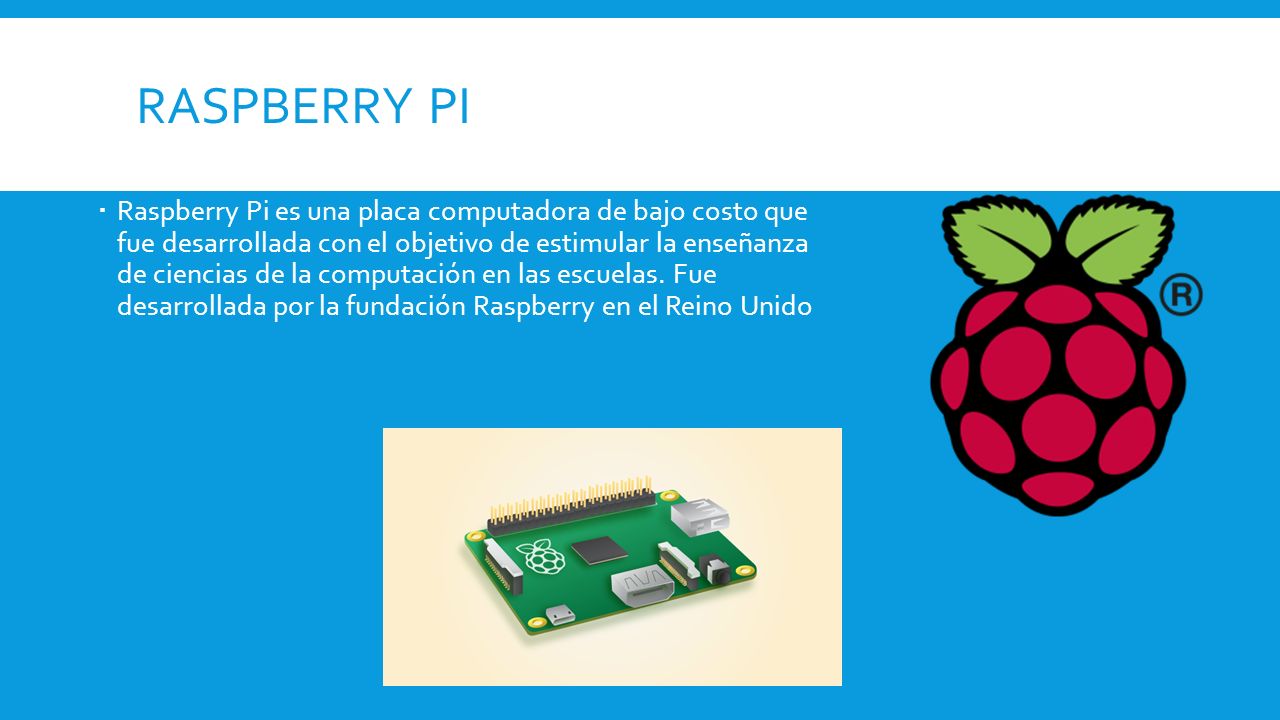

3 RASPBERRY PI  Raspberry Pi es una placa computadora de bajo costo que fue desarrollada con el objetivo de estimular la enseñanza de ciencias de la computación en las escuelas. Fue desarrollada por la fundación Raspberry en el Reino Unido

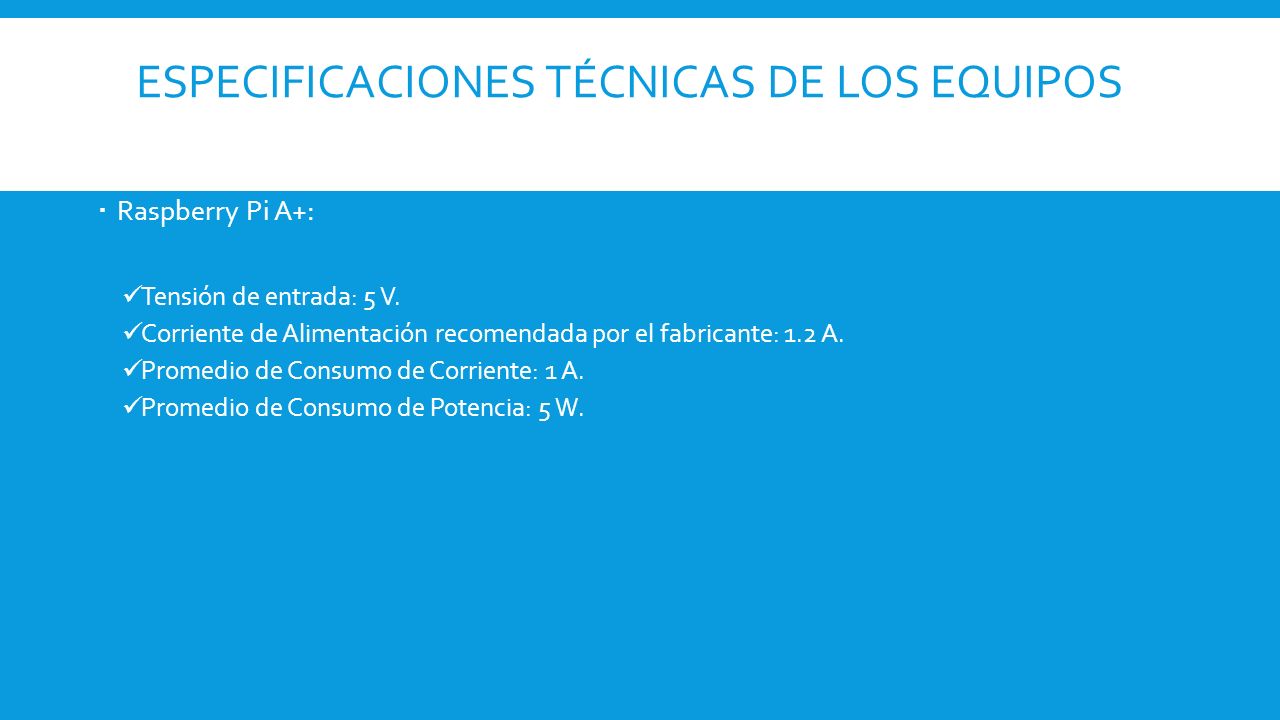

4 ESPECIFICACIONES TÉCNICAS DE LOS EQUIPOS  Raspberry Pi A+: Tensión de entrada: 5 V. Corriente de Alimentación recomendada por el fabricante: 1.2 A. Promedio de Consumo de Corriente: 1 A. Promedio de Consumo de Potencia: 5 W.

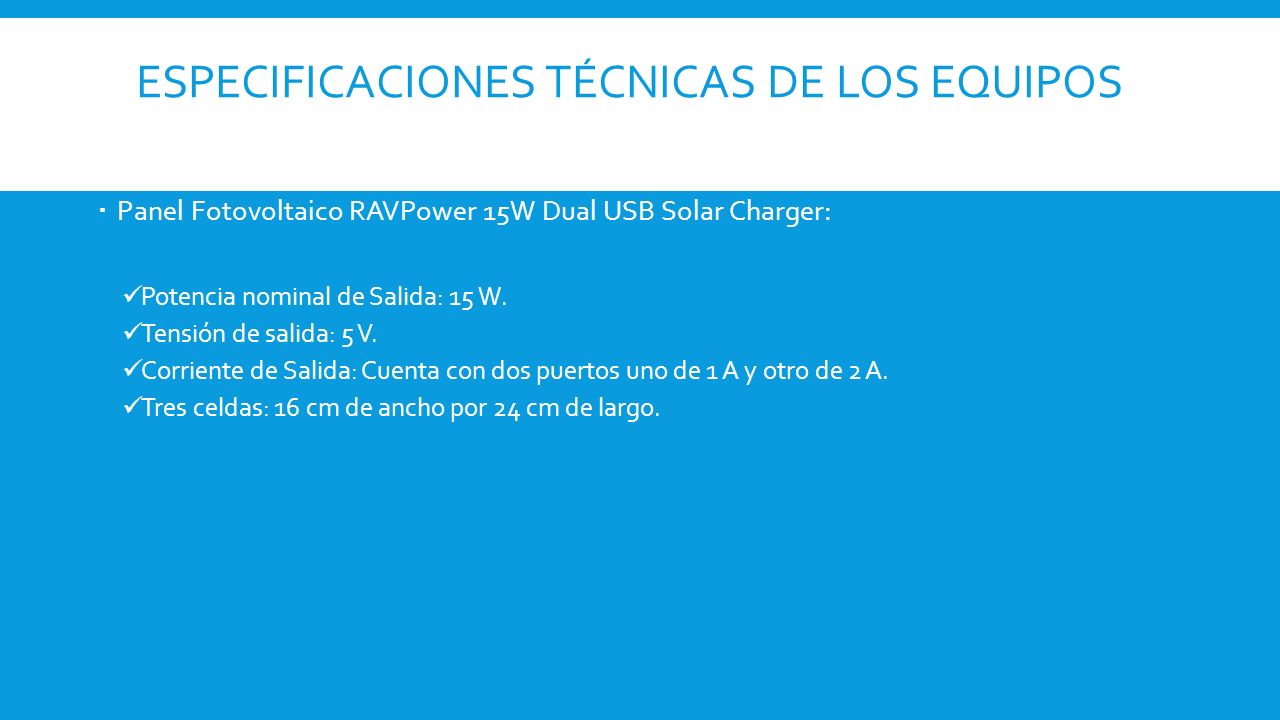

5 ESPECIFICACIONES TÉCNICAS DE LOS EQUIPOS  Panel Fotovoltaico RAVPower 15W Dual USB Solar Charger: Potencia nominal de Salida: 15 W. Tensión de salida: 5 V. Corriente de Salida: Cuenta con dos puertos uno de 1 A y otro de 2 A. Tres celdas: 16 cm de ancho por 24 cm de largo.

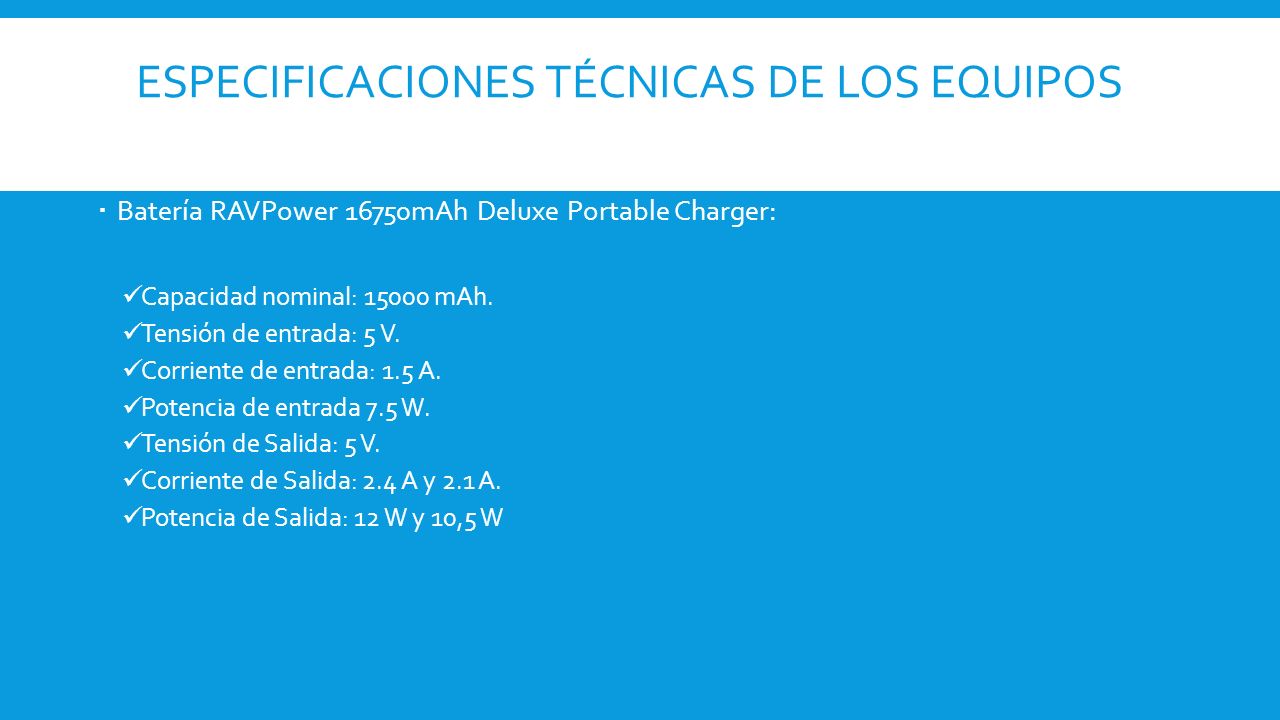

6 ESPECIFICACIONES TÉCNICAS DE LOS EQUIPOS  Batería RAVPower 16750mAh Deluxe Portable Charger: Capacidad nominal: 15000 mAh. Tensión de entrada: 5 V. Corriente de entrada: 1.5 A. Potencia de entrada 7.5 W. Tensión de Salida: 5 V. Corriente de Salida: 2.4 A y 2.1 A. Potencia de Salida: 12 W y 10,5 W

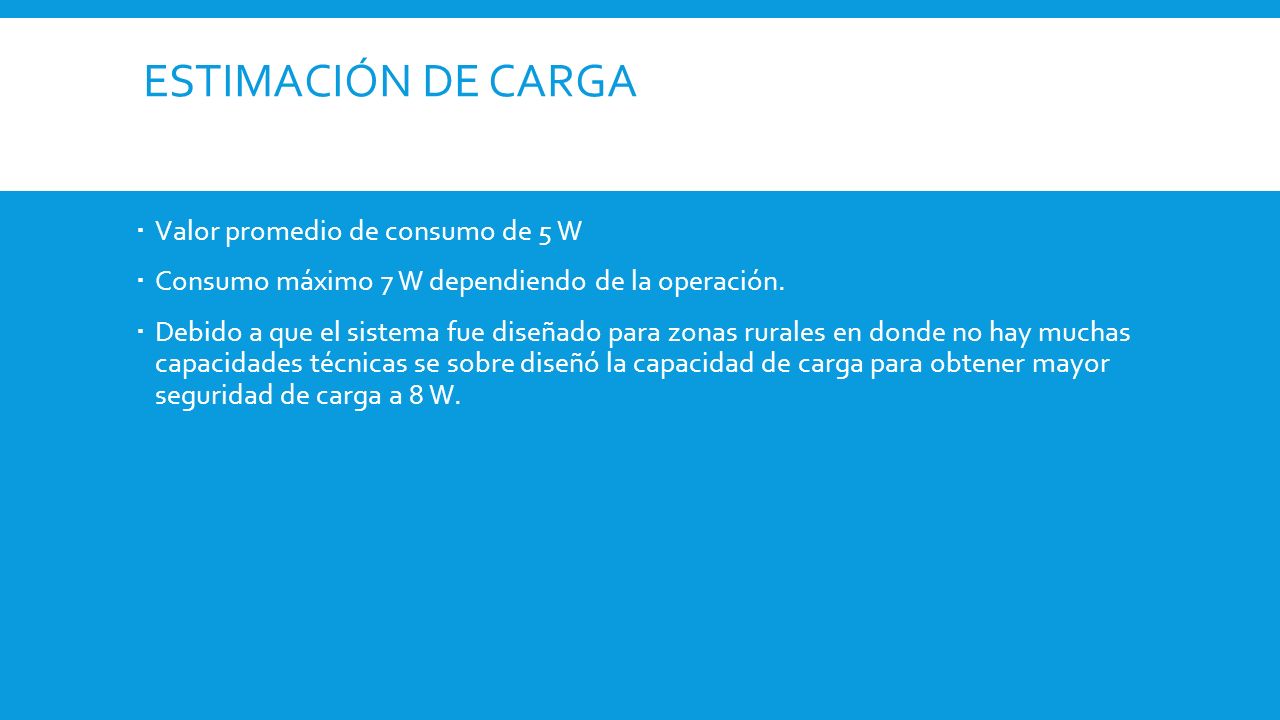

7 ESTIMACIÓN DE CARGA  Valor promedio de consumo de 5 W  Consumo máximo 7 W dependiendo de la operación.  Debido a que el sistema fue diseñado para zonas rurales en donde no hay muchas capacidades técnicas se sobre diseñó la capacidad de carga para obtener mayor seguridad de carga a 8 W.

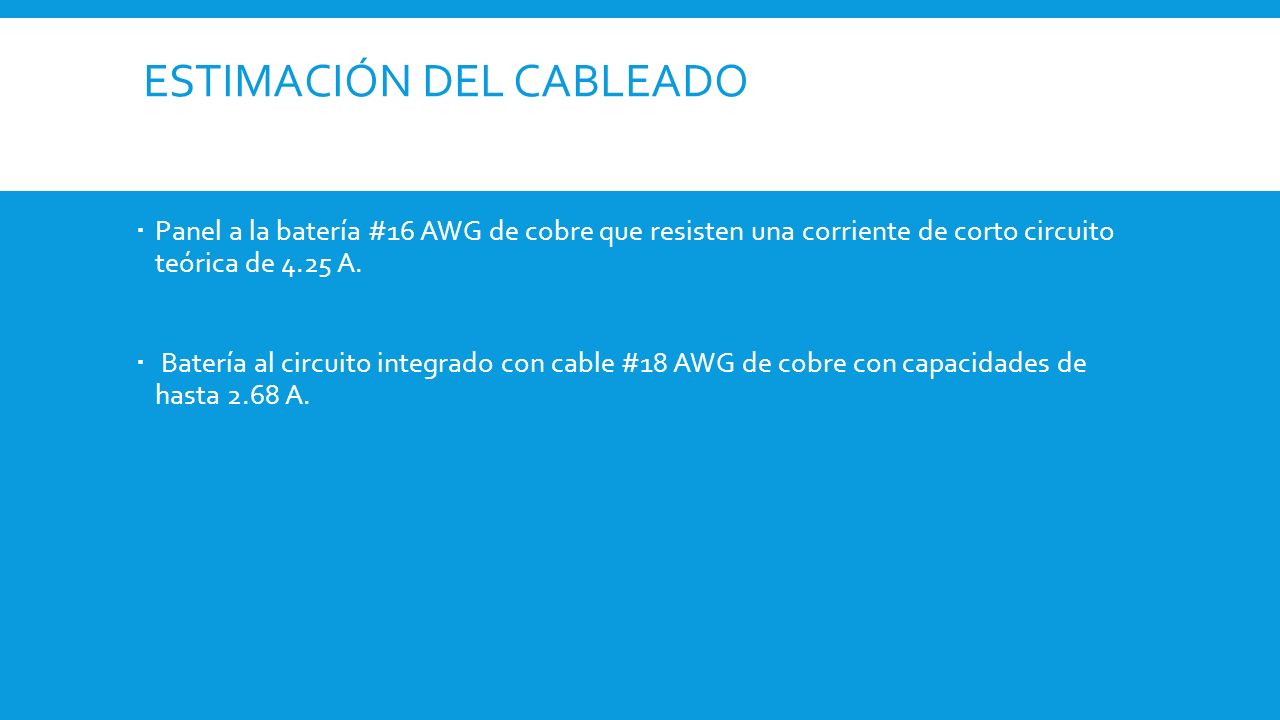

8 ESTIMACIÓN DEL CABLEADO  Panel a la batería #16 AWG de cobre que resisten una corriente de corto circuito teórica de 4.25 A.  Batería al circuito integrado con cable #18 AWG de cobre con capacidades de hasta 2.68 A.

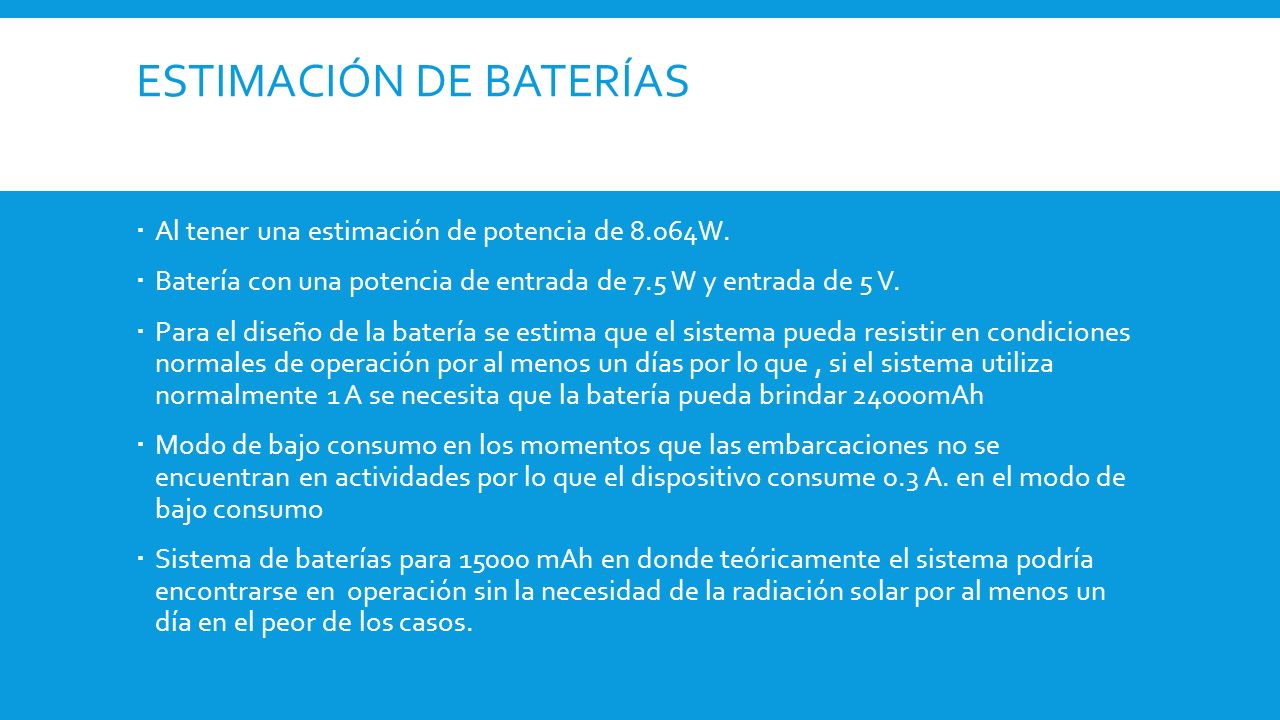

9 ESTIMACIÓN DE BATERÍAS  Al tener una estimación de potencia de 8.064W.  Batería con una potencia de entrada de 7.5 W y entrada de 5 V.  Para el diseño de la batería se estima que el sistema pueda resistir en condiciones normales de operación por al menos un días por lo que, si el sistema utiliza normalmente 1 A se necesita que la batería pueda brindar 24000mAh  Modo de bajo consumo en los momentos que las embarcaciones no se encuentran en actividades por lo que el dispositivo consume 0.3 A. en el modo de bajo consumo  Sistema de baterías para 15000 mAh en donde teóricamente el sistema podría encontrarse en operación sin la necesidad de la radiación solar por al menos un día en el peor de los casos.

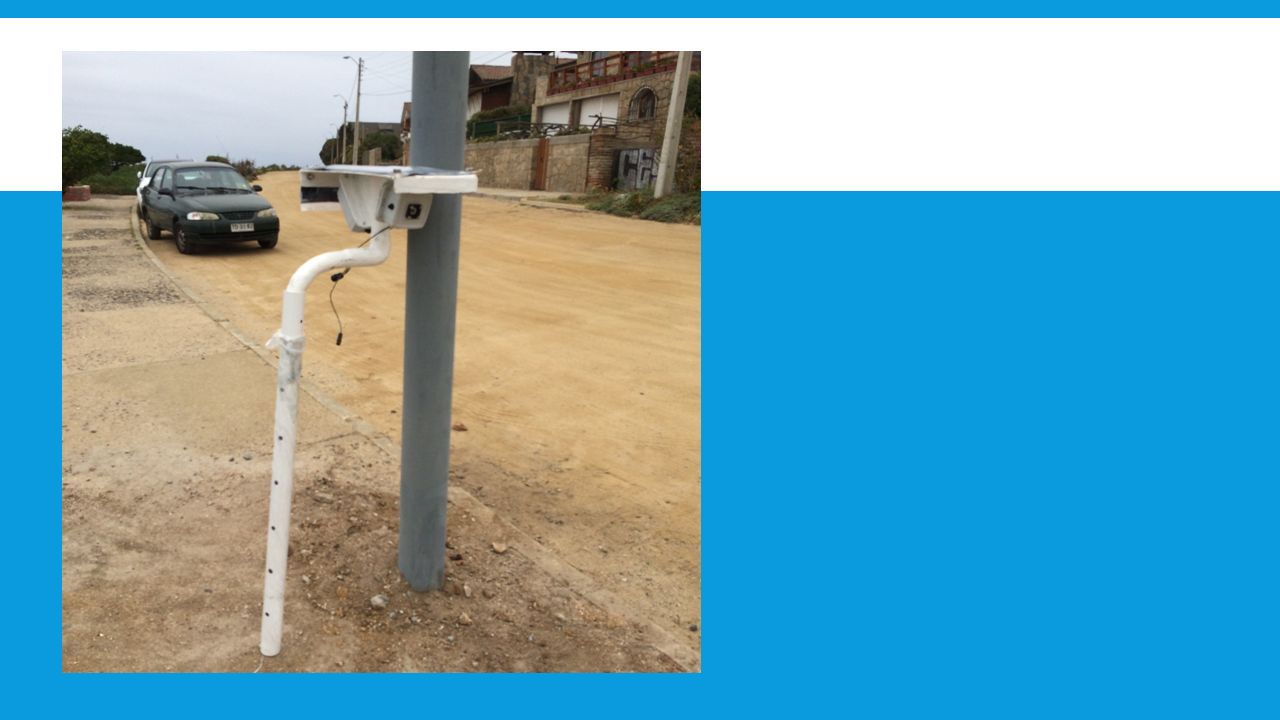

10

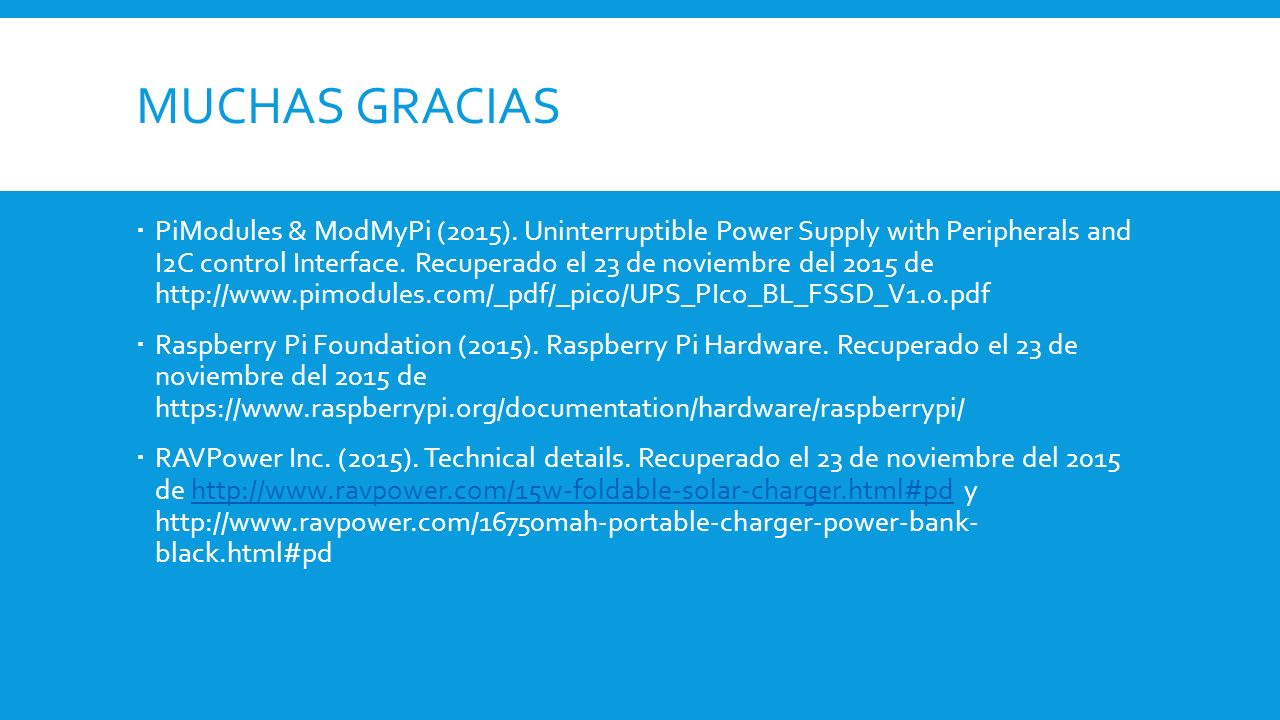

11 MUCHAS GRACIAS  PiModules & ModMyPi (2015). Uninterruptible Power Supply with Peripherals and I2C control Interface. Recuperado el 23 de noviembre del 2015 de http://www.pimodules.com/_pdf/_pico/UPS_PIco_BL_FSSD_V1.0.pdf  Raspberry Pi Foundation (2015). Raspberry Pi Hardware. Recuperado el 23 de noviembre del 2015 de https://www.raspberrypi.org/documentation/hardware/raspberrypi/  RAVPower Inc. (2015). Technical details. Recuperado el 23 de noviembre del 2015 de http://www.ravpower.com/15w-foldable-solar-charger.html#pd y http://www.ravpower.com/16750mah-portable-charger-power-bank- black.html#pdhttp://www.ravpower.com/15w-foldable-solar-charger.html#pd
