AYUDANTÍA DE SIMULACIÓN

Presentación del tema: "AYUDANTÍA DE SIMULACIÓN"— Transcripción de la presentación:

1 AYUDANTÍA DE SIMULACIÓN
Software de Simulación SIMIO Módulo 2

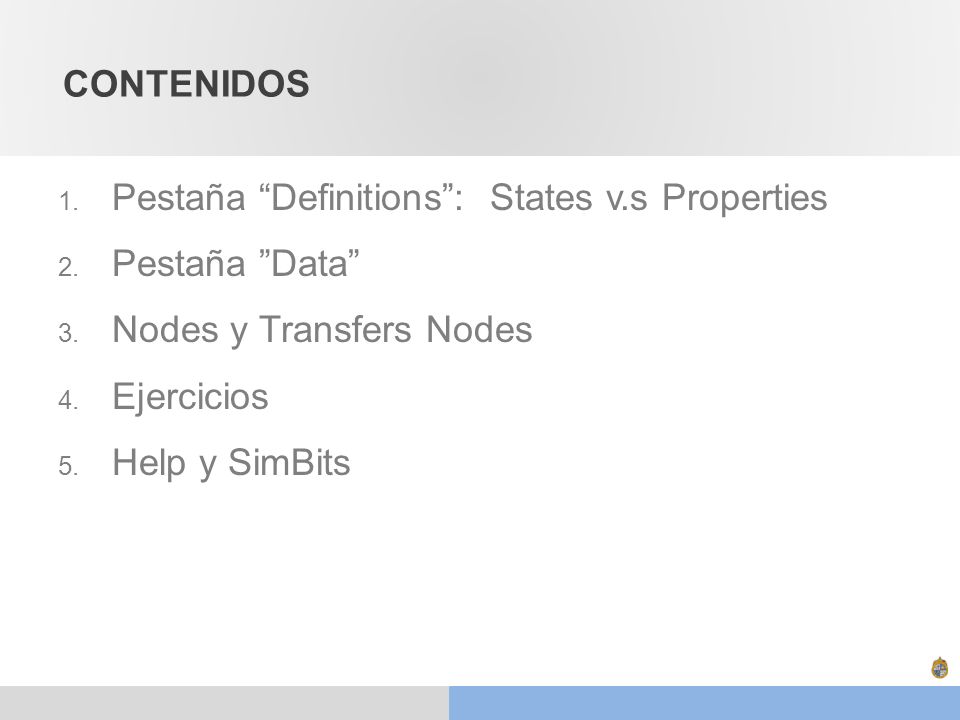

2 CONTENIDOS Pestaña “Definitions”: States v.s Properties Pestaña ”Data” Nodes y Transfers Nodes Ejercicios Help y SimBits

3 States v.s Properties Pestaña DefinitioNs

4 Pestaña “Definitions”
States vs Properties States: Variable del modelo que pueden ser cambiadas en cualquier momento de la simulación. Properties: Parametros del modelo que no pueden ser cambiados en la simulación y se asigna su valor antes de que se correr el modelo.

5 Pestaña “Definitions”
States vs Properties Existen varios tipo de States y Properties: Interger, Real String Boolean, etc. Ambas pueden ser creadas para cualquier objeto como: Model Entity Tokens

6 Tables, RatesTables y Schedules
Pestaña Data

7 Pestaña “Data” Tables:
Tipos de Tablas Tables: Se usan para almacenar información del modelo de forma ordenada Las columnas pueden ser de diferente tipo: Real o Integer Expression Strings Booleans Etc. Para obtener información sobre una celda específica de una tabla se ocupa el siguiente código: NombreTabla[NúmeroFila].NombreColumna o NombreTabla[NúmeroFila, NúmeroColumna]

8 Pestaña “Data” RatesTables:
Tipos de Tablas RatesTables: Se usan para modelar situaciones donde las tasa de llegada son diferentes por intervalos de tiempos, es decir, se tiene una distribución poisson no-homogenea. Schedules: Se usan para modelar situaciones donde la capacidad de un recurso varía en el tiempo.

9 Transfers nodes

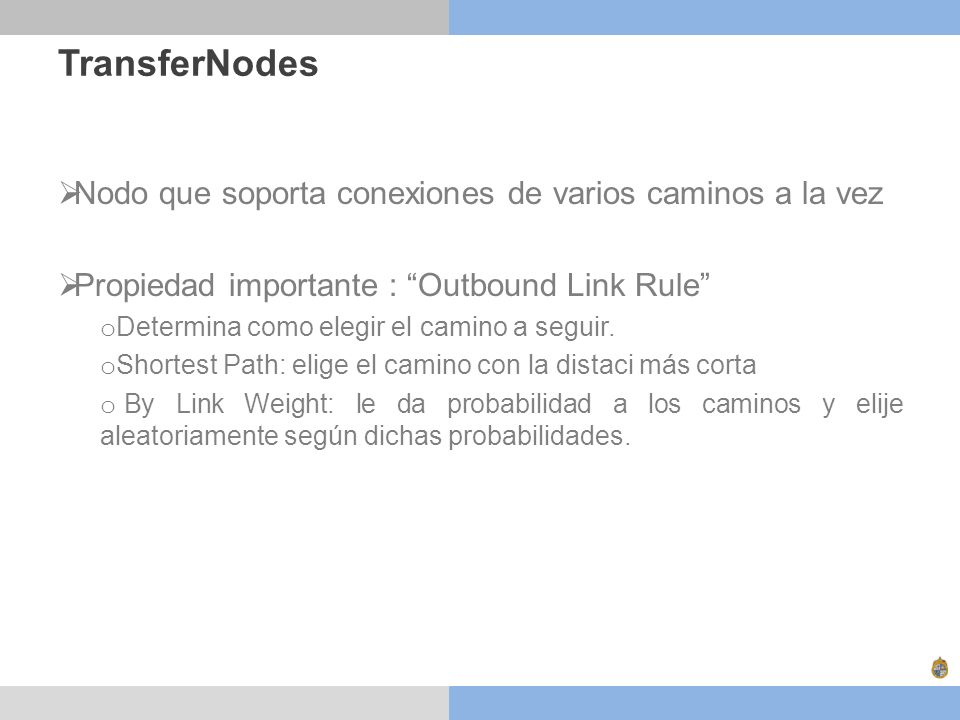

10 TransferNodes Nodo que soporta conexiones de varios caminos a la vez
Propiedad importante : “Outbound Link Rule” Determina como elegir el camino a seguir. Shortest Path: elige el camino con la distaci más corta By Link Weight: le da probabilidad a los caminos y elije aleatoriamente según dichas probabilidades.

11 Ejercicios

12 Ejercicio 1 Aeropuerto Se desea modelar un aeropuerto donde las personas llegan según una distribución Exponencial (1) y tiene velocidad de movimiento Uniforme(2,5) miles per hour. Al llegar las personas pueden tomar 3 caminos: 10% de las veces van un Check-In Externo que queda a 10 metros de la entrada y atiende con distribución Triangular(1,2,5) minutos. La distancia a las puertas de embarque (salida modelo) es de 125 metros 20% de las veces se van directo a las puertas de embarque (125 metros). 70% de las veces van al Check-In que queda a 50 metros de la entrada y atiende con distribución Uniforme(2,5) minutos. La distancia a las puertas de embarque es de 65 metros. Simule un día de funcionamiento.

13 Ejercicio 2 Aeropuerto Mejoramiento del modelo: Se sabe que los pasajeros llegan a diferentes tasas a lo largo del día. Incorpore un RateTable que refleja las siguientes tasas de llegada a lo largo de un día: Day 1, 01:00:00 Day 1, 02:00:00 Day 1, 13:00:00 Day 1, 14:00:00 30 Day 1, 03:00:00 Day 1, 15:00:00 60 Day 1, 04:00:00 Day 1, 16:00:00 Day 1, 05:00:00 Day 1, 17:00:00 75 Day 1, 06:00:00 Day 1, 18:00:00 100 Day 1, 07:00:00 90 Day 1, 19:00:00 Day 1, 08:00:00 Day 1, 20:00:00 Day 1, 09:00:00 Day 1, 21:00:00 Day 1, 10:00:00 Day 1, 22:00:00 Day 1, 11:00:00 Day 1, 23:00:00 Day 1, 12:00:00 Day 2, 00:00:00

14 Ejercicio 3 Mejoramiento del modelo:
Aeropuerto Mejoramiento del modelo: Se sabe que hay 3 tipos diferentes de pasajeros y cada tipo de pasajero tiene tiempos de atención diferentes dependiendo del Check-In donde se atiende. Genere una tabla que guarde la información según tipo de pasajero. Cree una variable de estado (State) para la entidad “Pasajero” que guarde el tipo de pasajero . Asigne los tiempos de atención en los servidores según tipo de pasajero. Hint: Llame a la tabla para saber los tiempos de atención.

15 Ejercicio 4 Mejoramiento del modelo:
Aeropuerto Mejoramiento del modelo: Ahora el aeropuerto cuenta con dos servidores de Check-In en vez de uno. Los pasajeros que deciden ir al Check-In elijen el servidor con la cola más corta. Incorpore un nuevo servidor que actué igual al anterior. Hint: Ocupe Copy-Paste. Incorpore un nuevo TransferNode antes de estos servidores para que las personas puedan decidir tomar el servidor con la cola más corta. Hint: Ocupe el siguiente comando que indica el largo de cola de un servidor: NombreServidor.InputBuffer.Contents.NumberWainting

16 Ejercicio 5 Mejoramiento del modelo:
Aeropuerto Mejoramiento del modelo: Se ha decidido abrir el segundo Check-In solo desde las 10 AM hasta las 6 PM. Incorpore este hecho en su modelo. Pasos: Hacer una tabla Schedule e incorporarla en el 2° Check-In. Hint: En el 2° servidor ponga “Capacity Type” igual a “WorkShedules” . Incorporar un nuevo TransferNode que evite que la gente vaya al 2° Check-In si es antes de las 10 hrs o si es después de las 18 hrs. Hint: ocupe la variable “TimeNow” para saber la hora actual del modelo y poder hacer las condiciones necesarias.

17 Help y Simbits

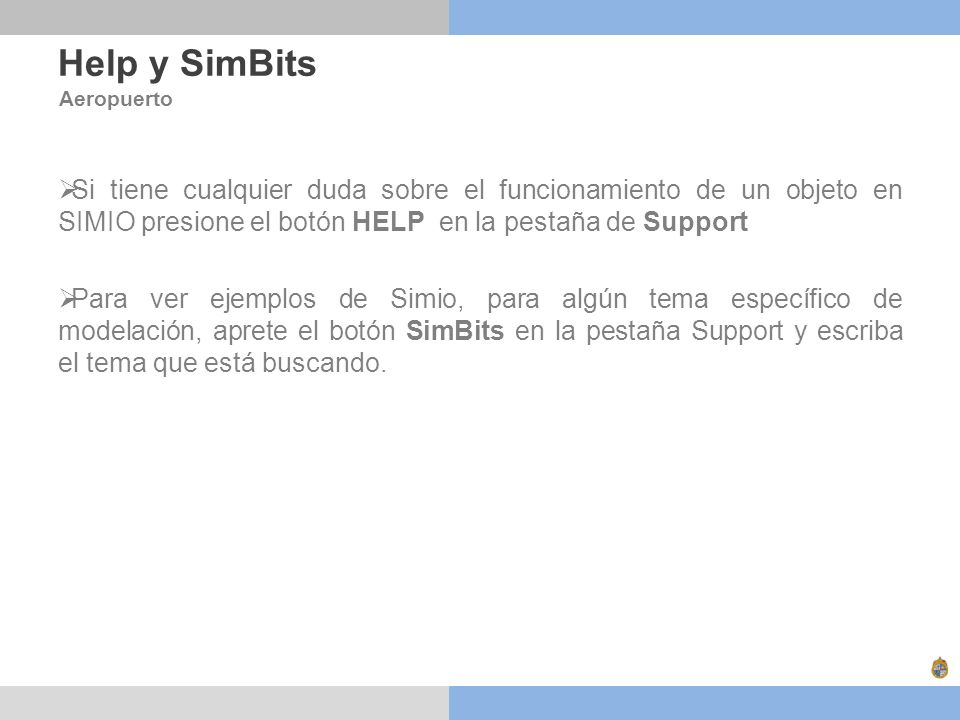

18 Help y SimBits Aeropuerto Si tiene cualquier duda sobre el funcionamiento de un objeto en SIMIO presione el botón HELP en la pestaña de Support Para ver ejemplos de Simio, para algún tema específico de modelación, aprete el botón SimBits en la pestaña Support y escriba el tema que está buscando.

19 AYUDANTÍA DE SIMULACIÓN
Software de Simulación SIMIO Módulo 2
