T = 1.1*Ra*C F = 1/T = 1.44 / [C*(Ra+2*Rb)] Salida a nivel alto: T1 = 0.693*(Ra+Rb)*C Salida a nivel bajo: T2 = 0.693*Rb*C.

Presentación del tema: "T = 1.1*Ra*C F = 1/T = 1.44 / [C*(Ra+2*Rb)] Salida a nivel alto: T1 = 0.693*(Ra+Rb)*C Salida a nivel bajo: T2 = 0.693*Rb*C."— Transcripción de la presentación:

1

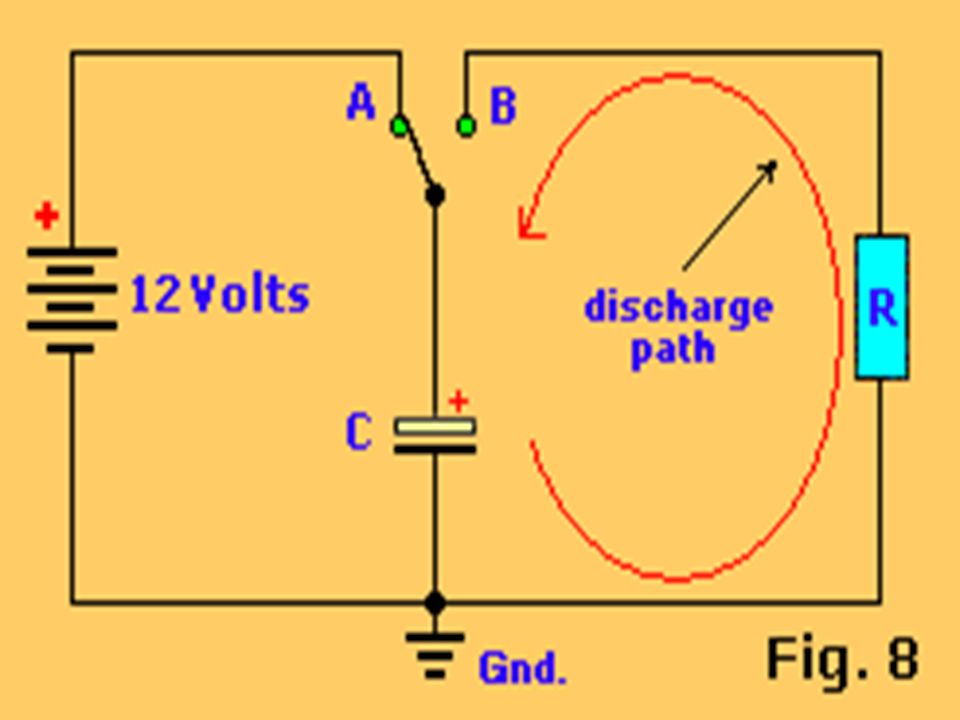

2

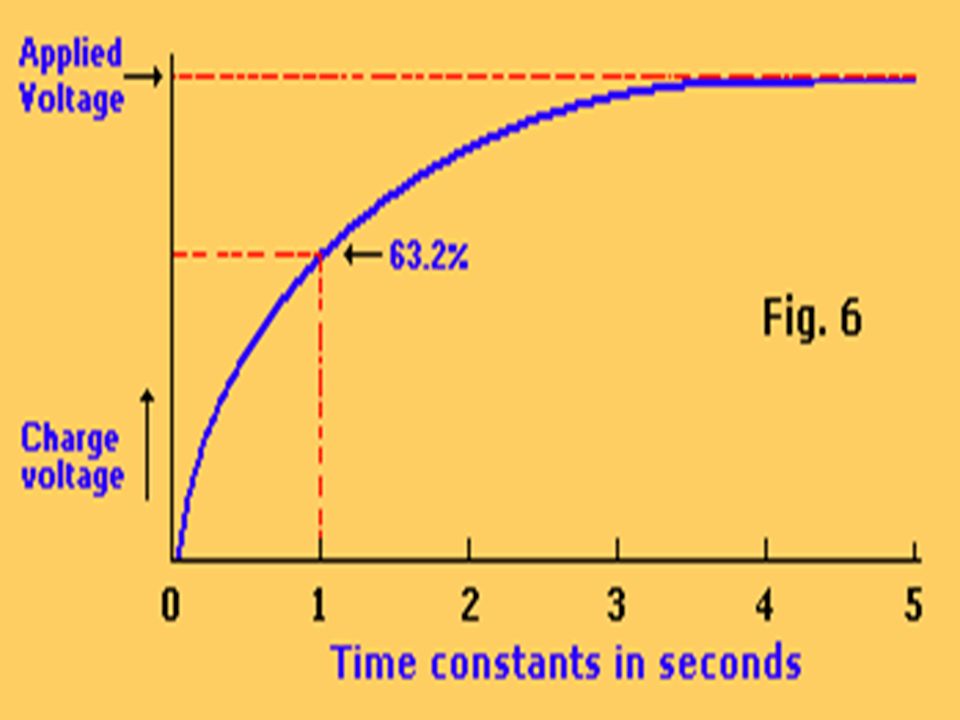

3

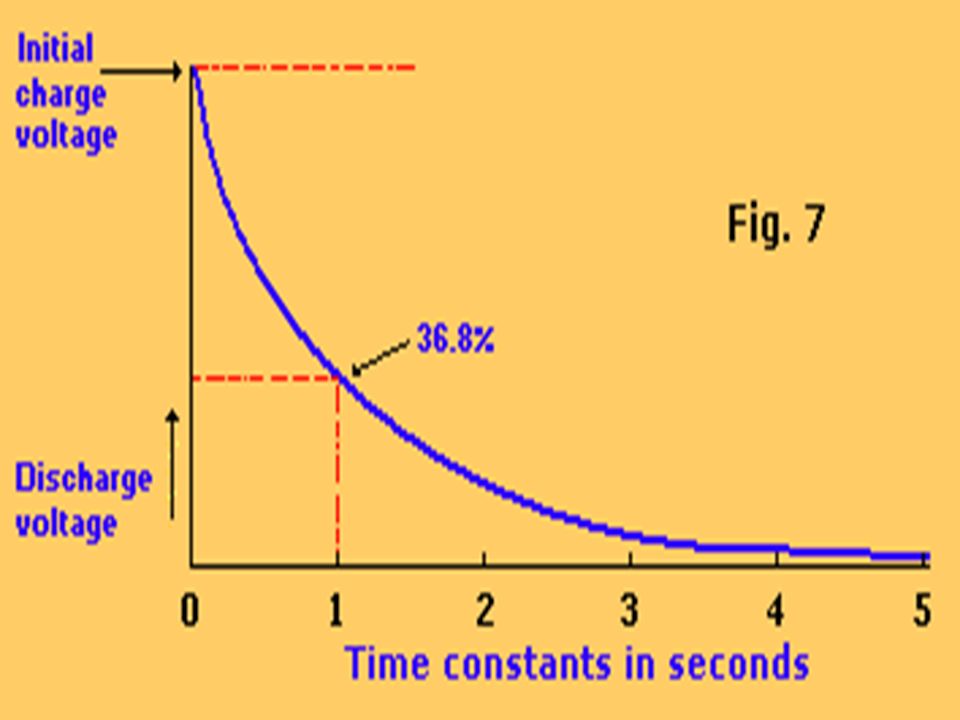

4

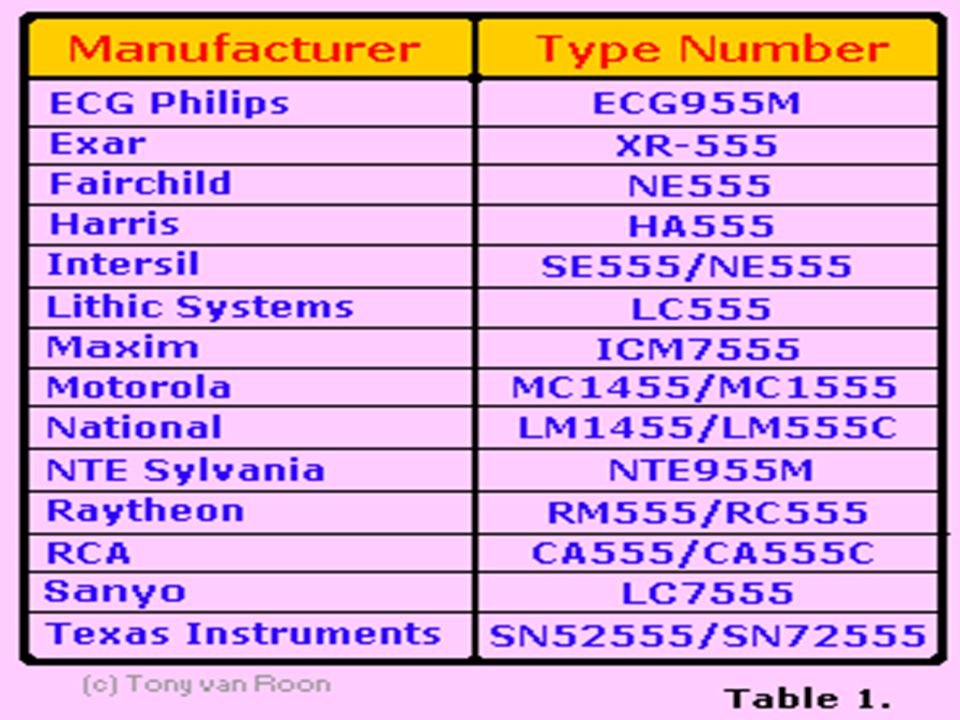

5

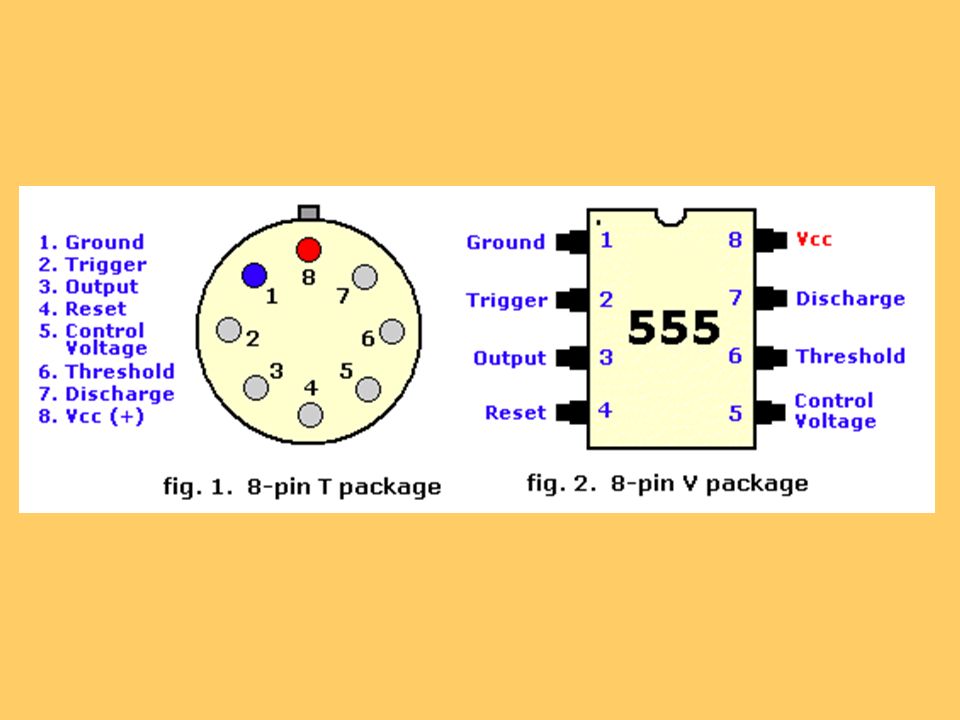

6

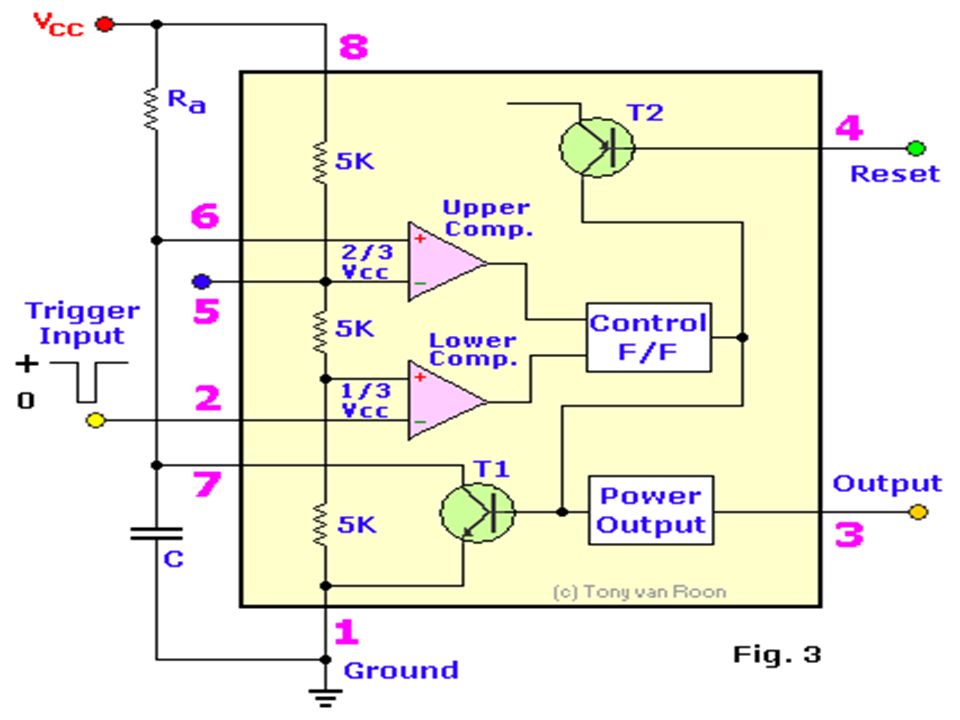

7

8

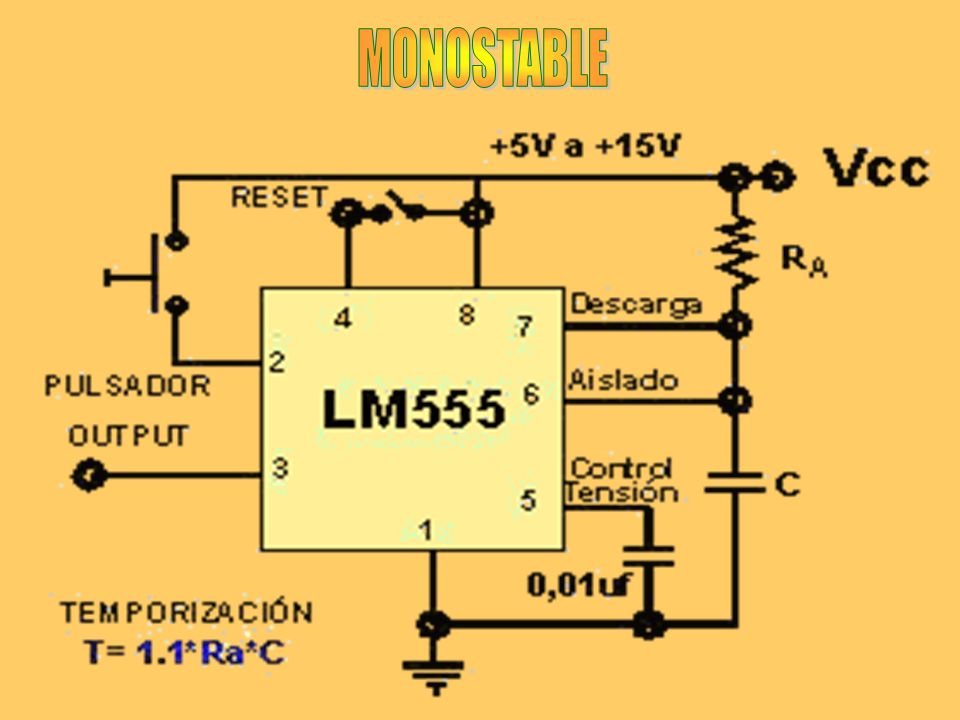

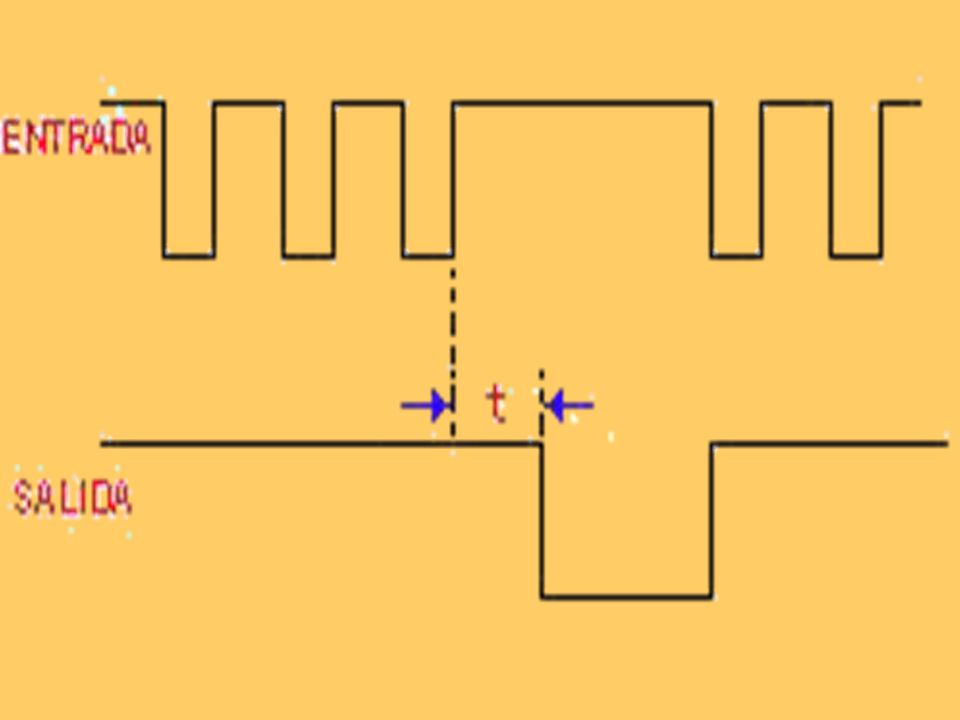

9 T = 1.1*Ra*C

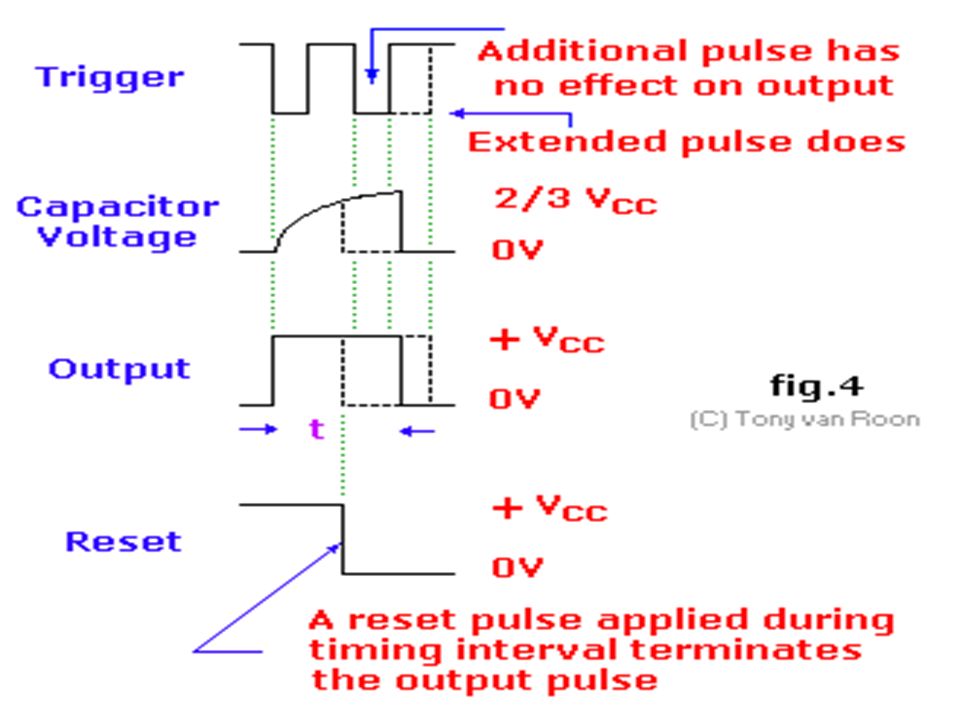

10

11

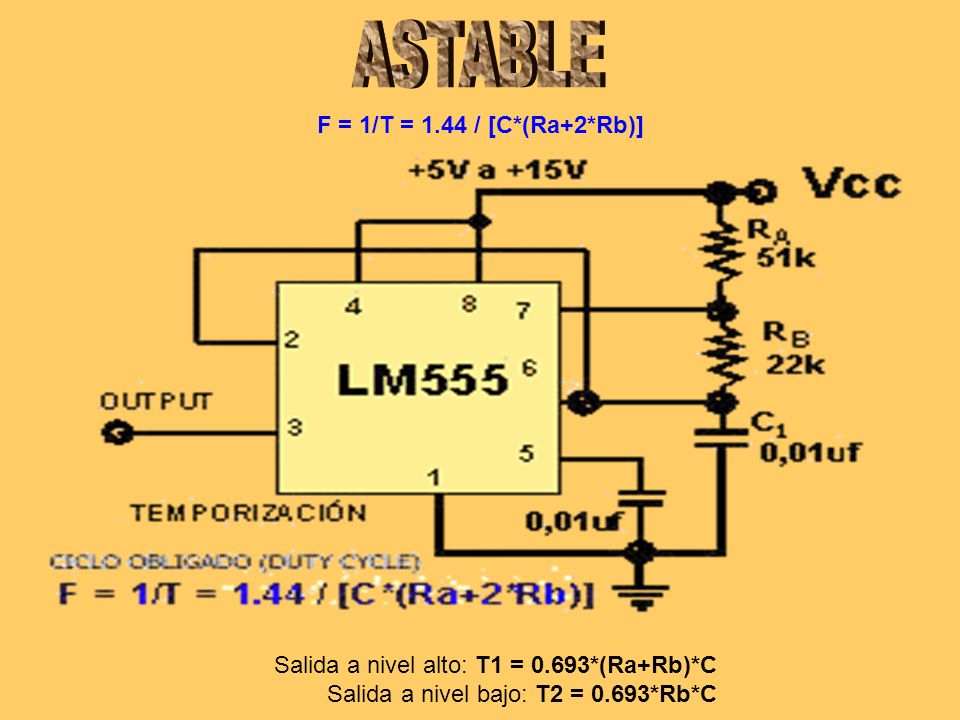

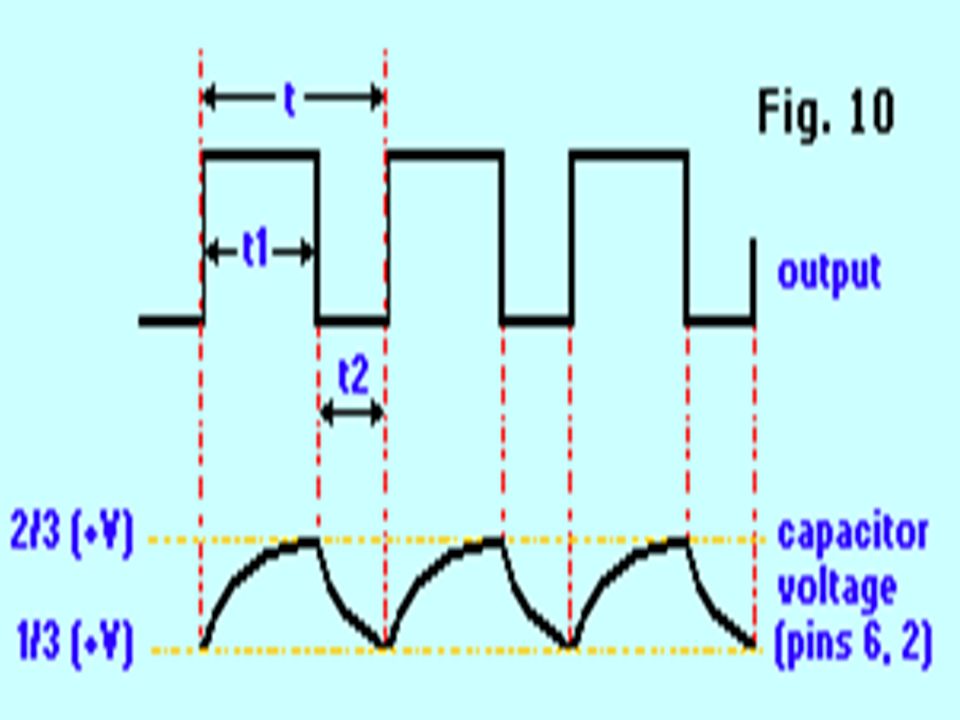

12 F = 1/T = 1.44 / [C*(Ra+2*Rb)] Salida a nivel alto: T1 = 0.693*(Ra+Rb)*C Salida a nivel bajo: T2 = 0.693*Rb*C

13

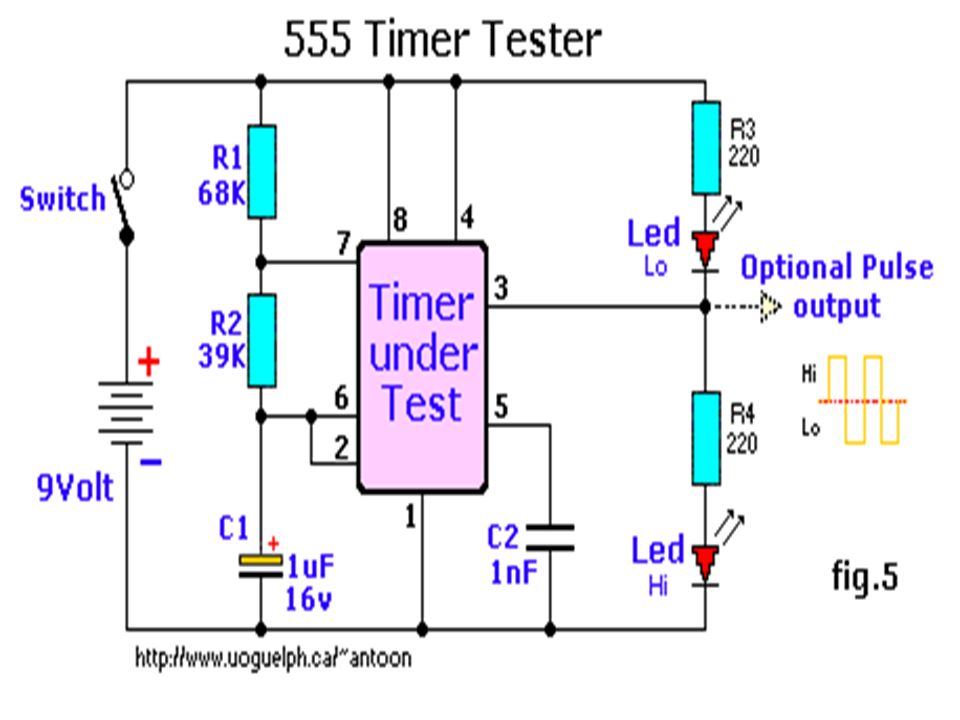

14

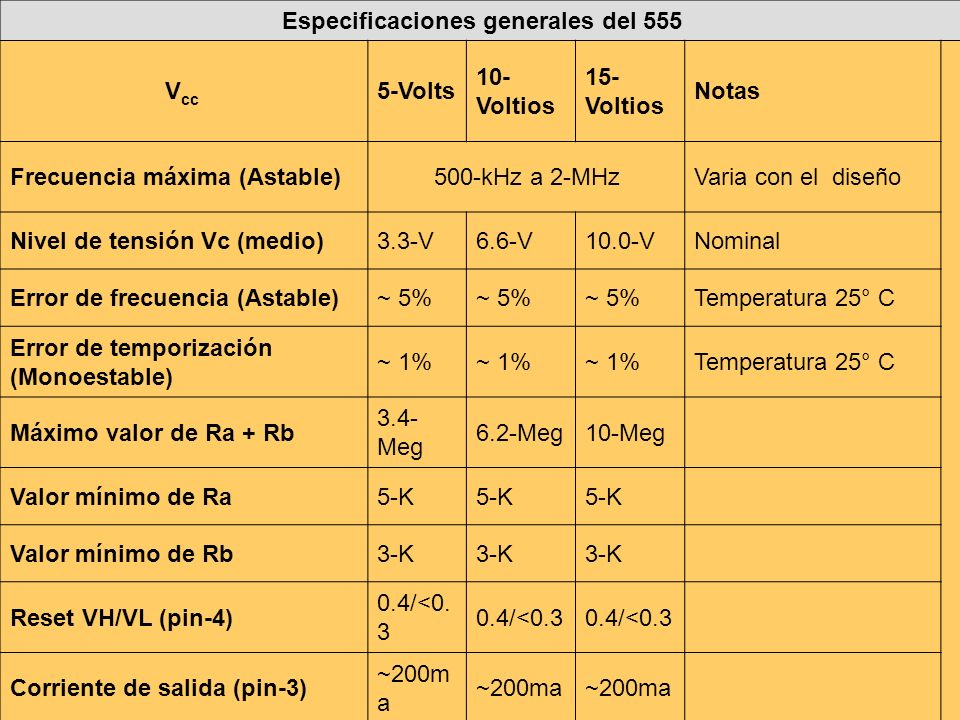

15 Especificaciones generales del 555 V cc 5-Volts 10- Voltios 15- Voltios Notas Frecuencia máxima (Astable)500-kHz a 2-MHzVaria con el diseño Nivel de tensión Vc (medio)3.3-V6.6-V10.0-VNominal Error de frecuencia (Astable)~ 5% Temperatura 25° C Error de temporización (Monoestable) ~ 1% Temperatura 25° C Máximo valor de Ra + Rb 3.4- Meg 6.2-Meg10-Meg Valor mínimo de Ra5-K Valor mínimo de Rb3-K Reset VH/VL (pin-4) 0.4/<0. 3 Corriente de salida (pin-3) ~200m a

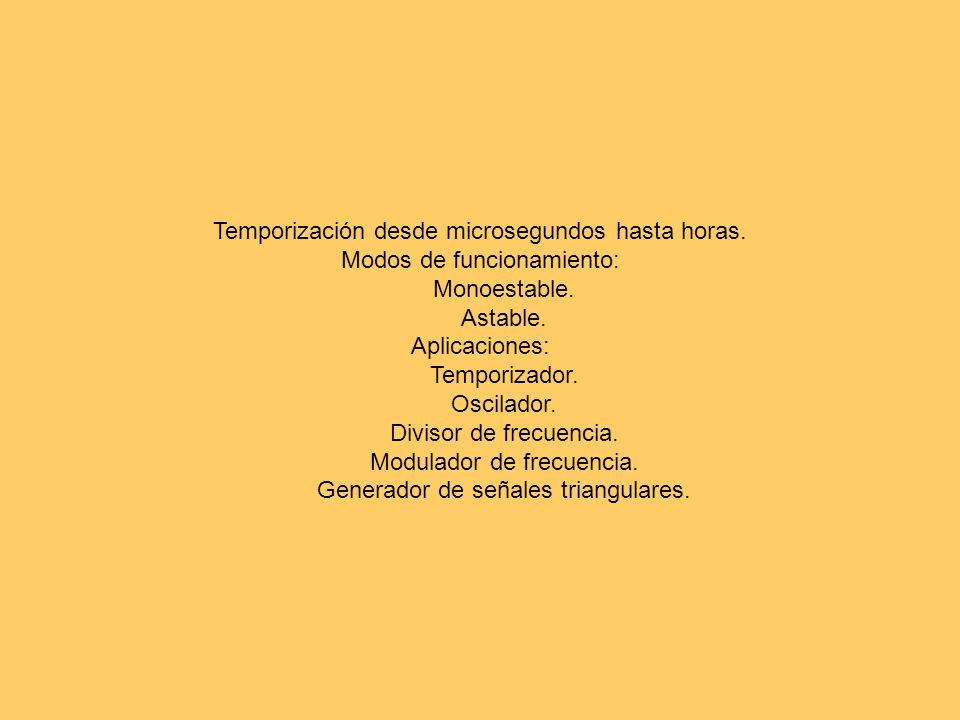

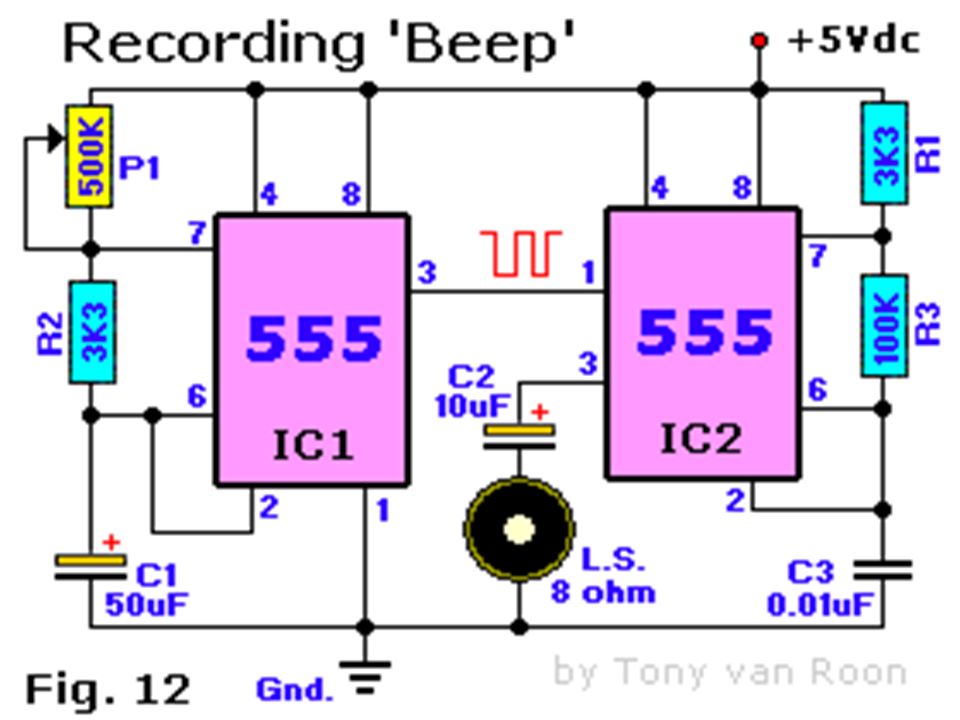

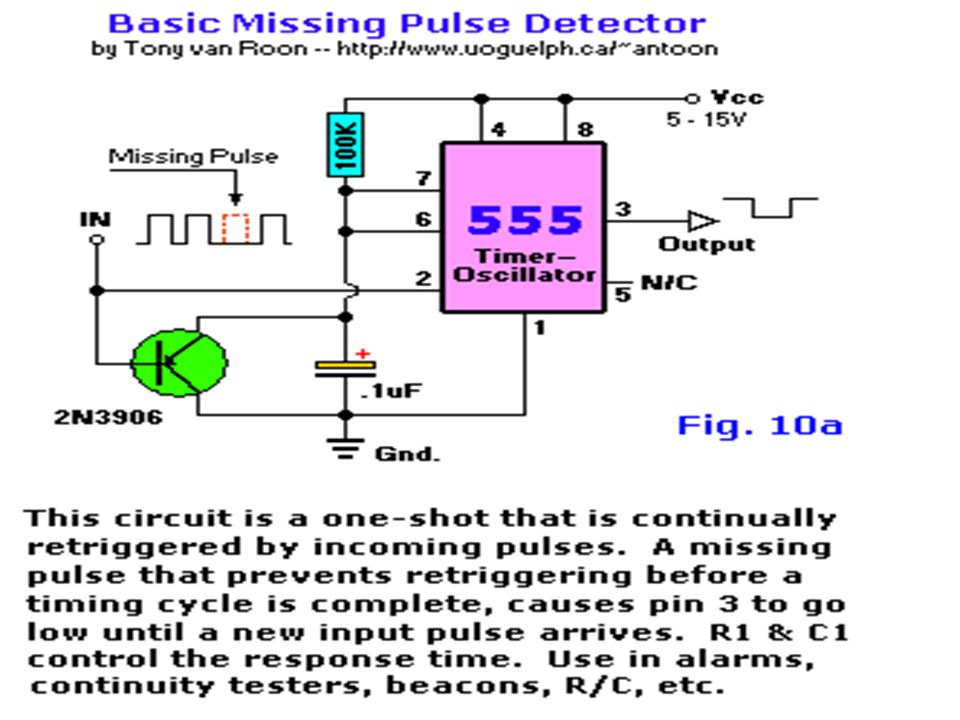

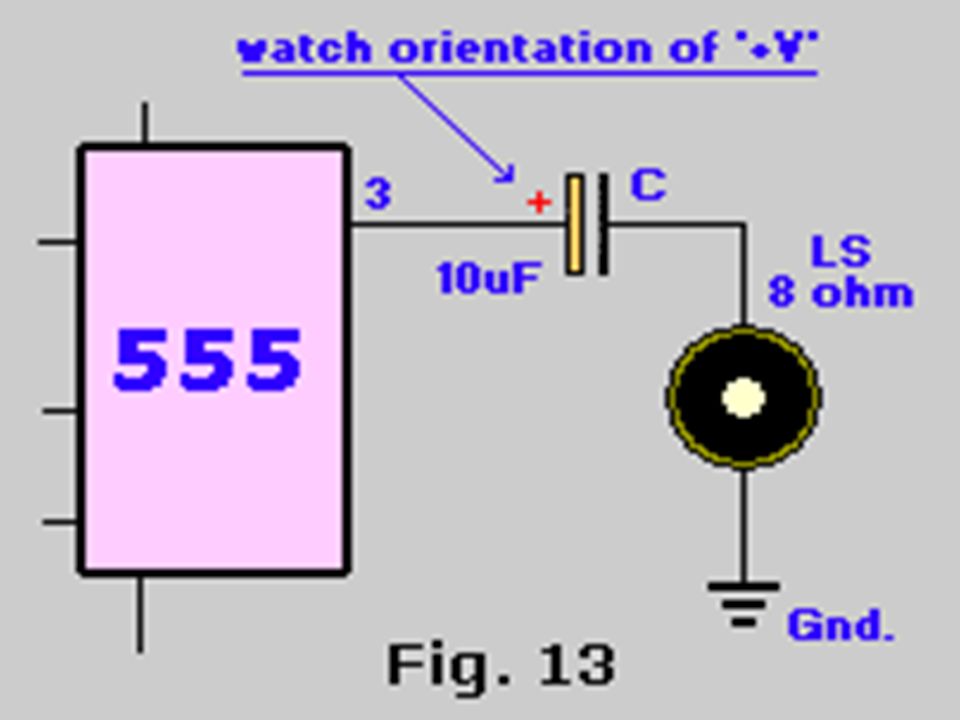

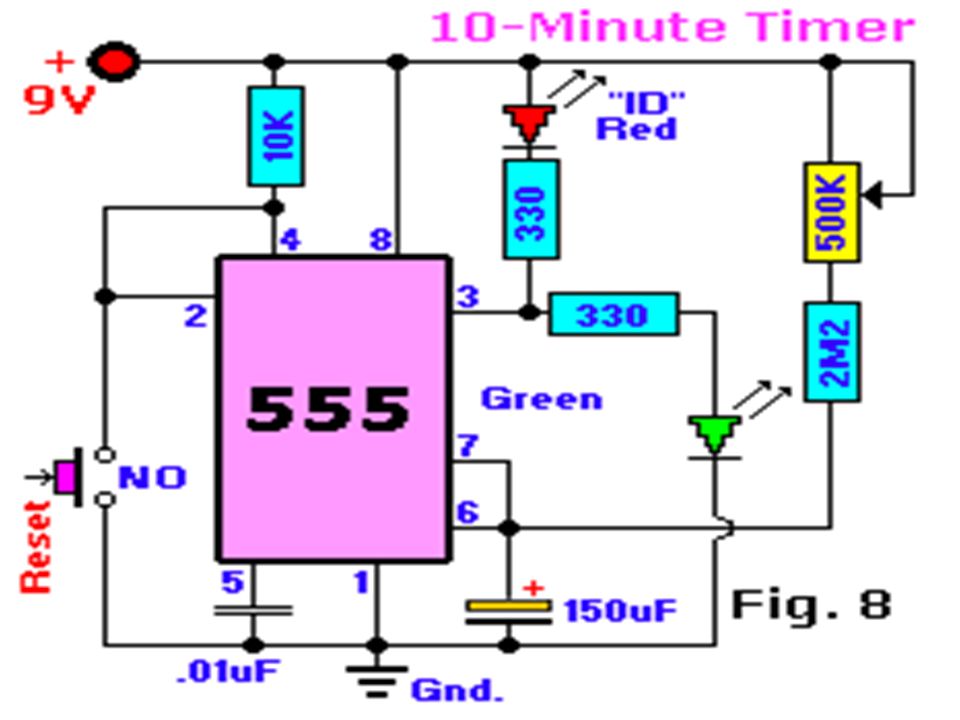

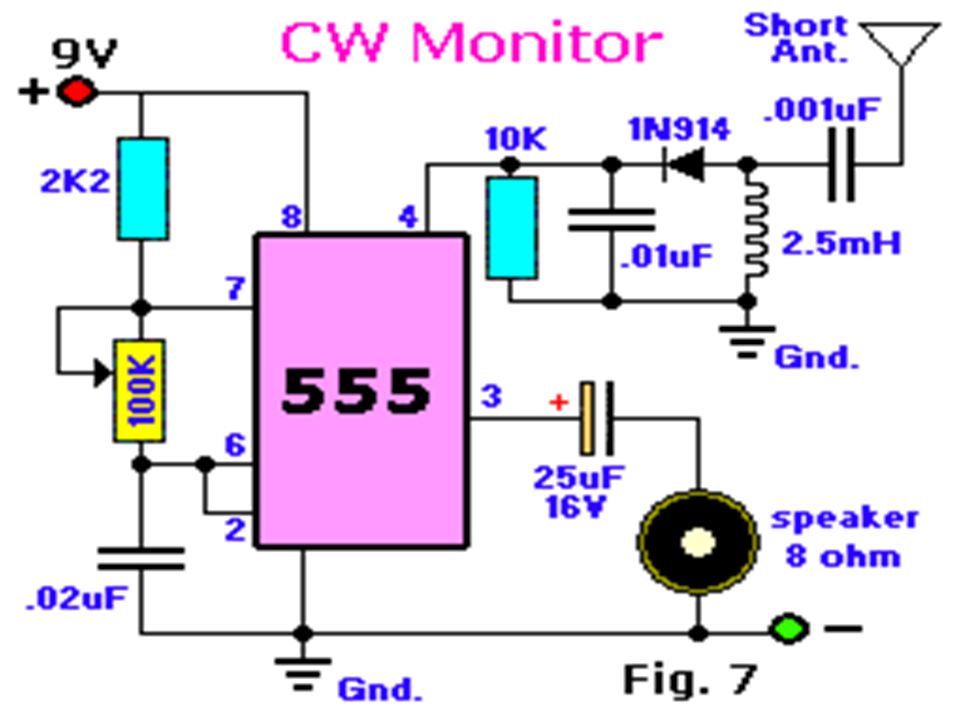

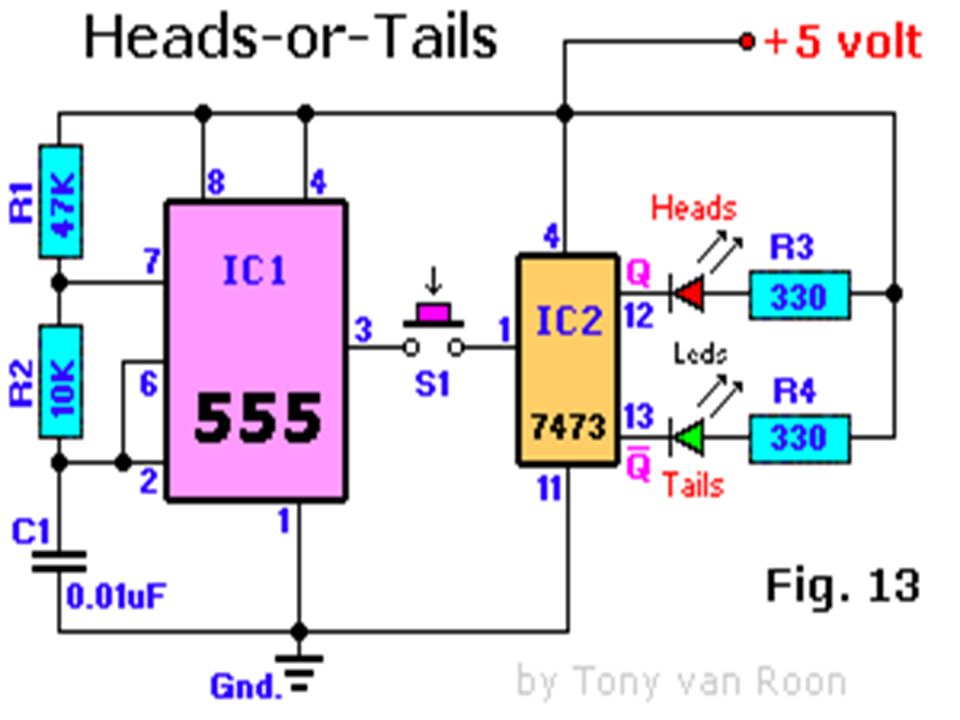

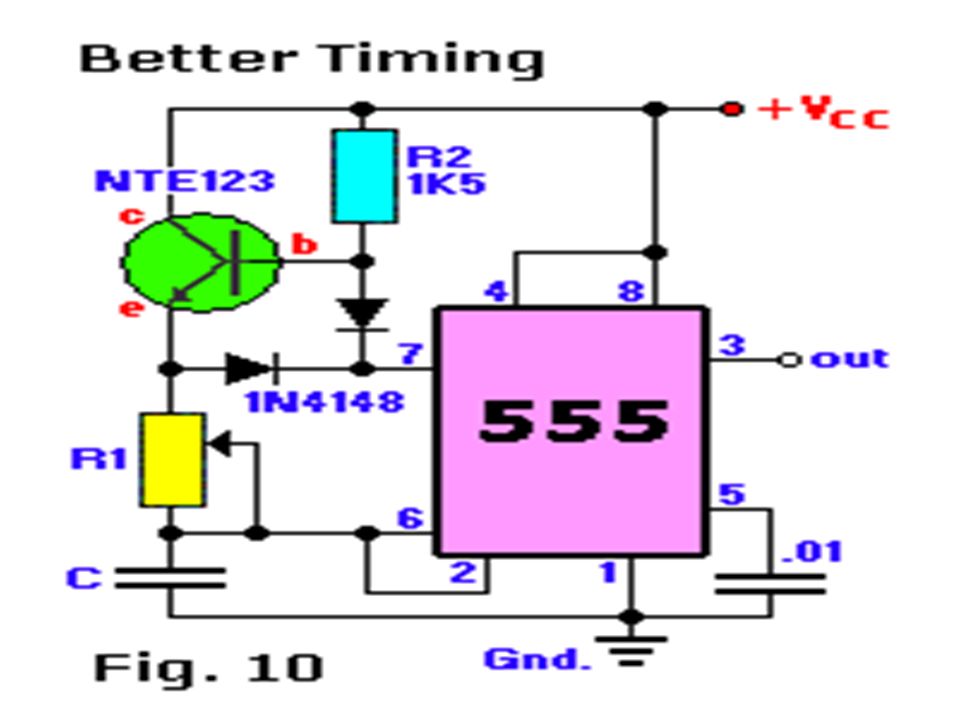

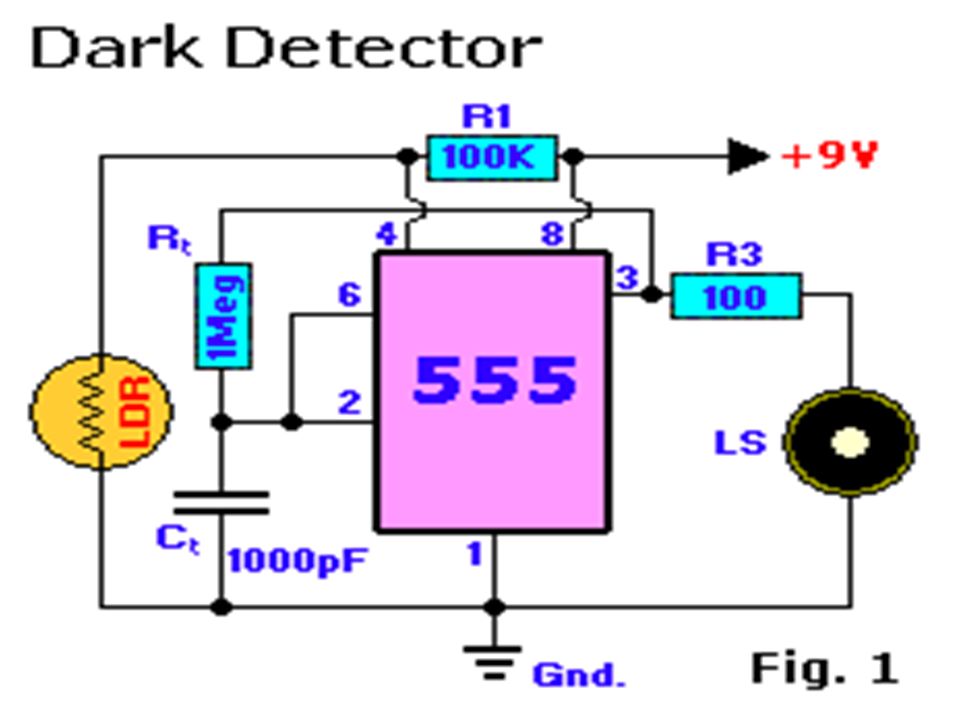

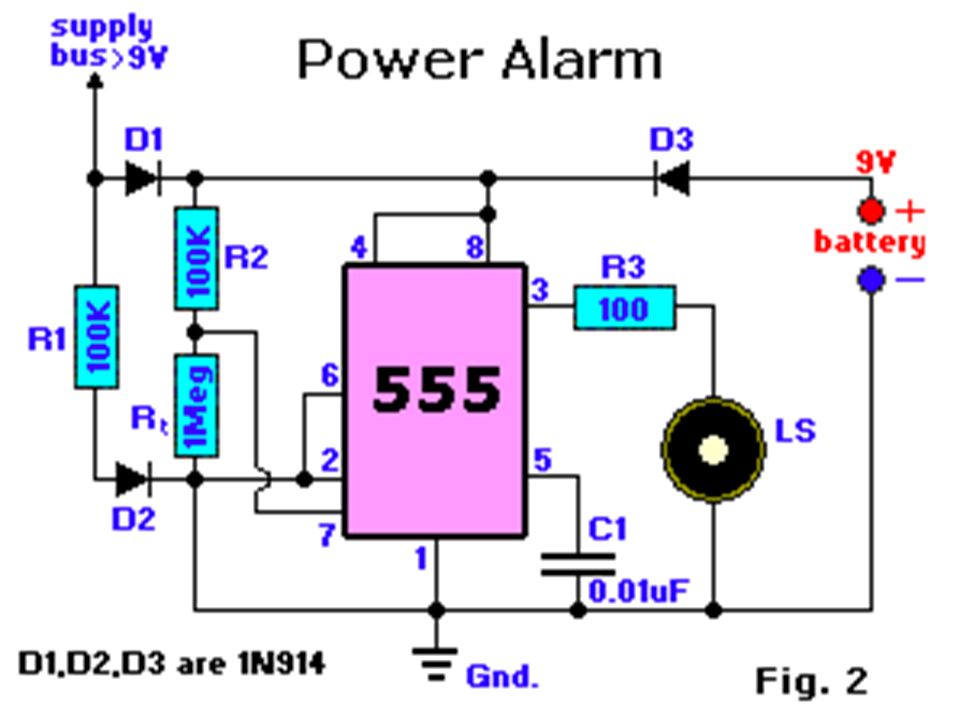

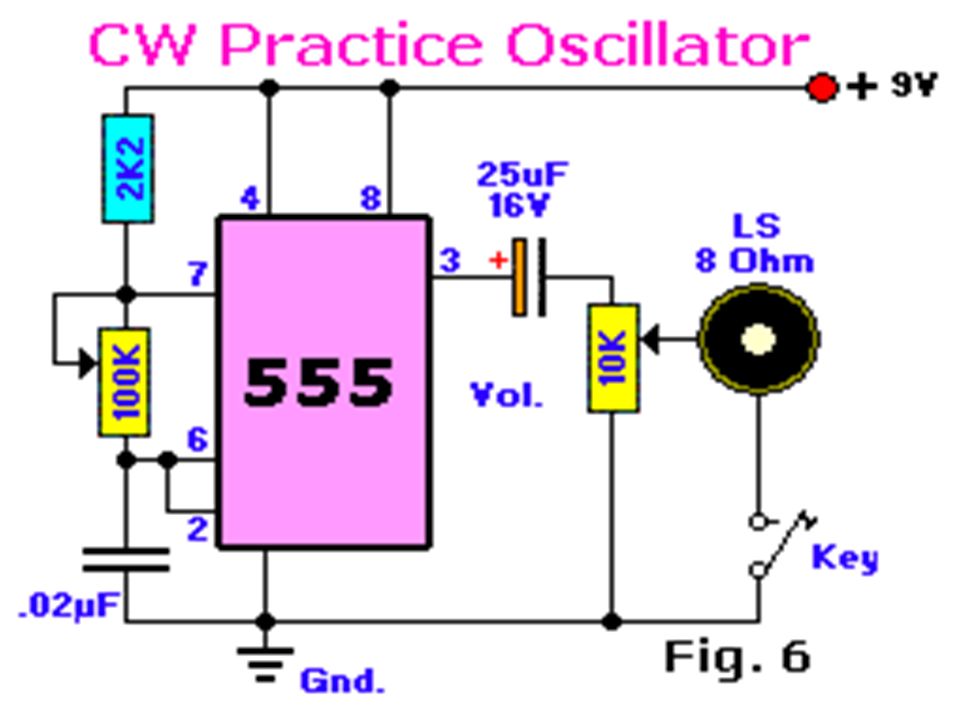

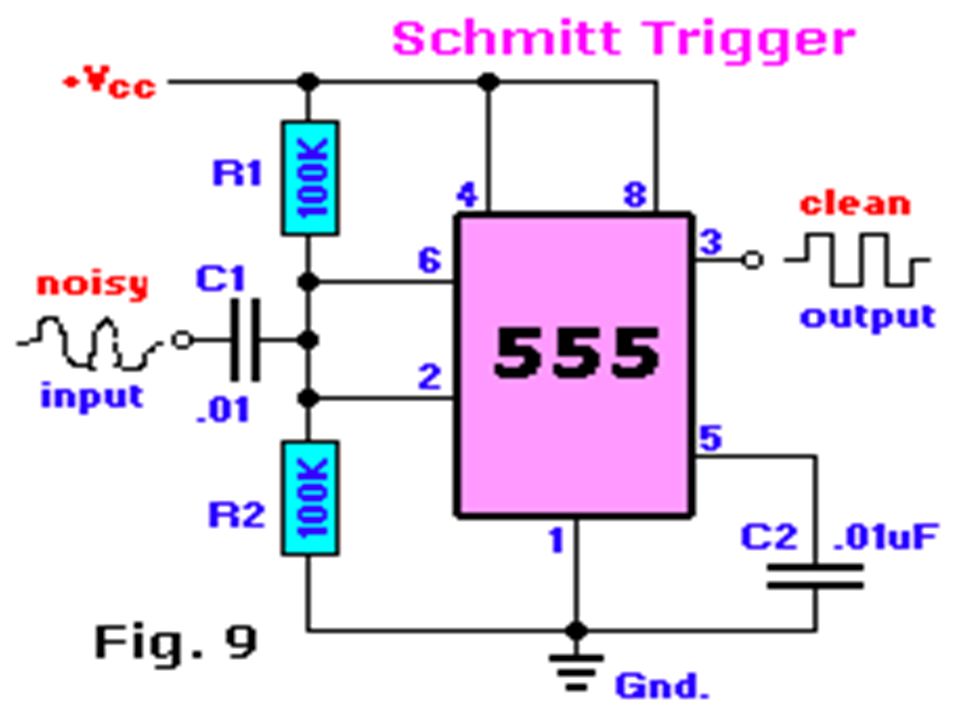

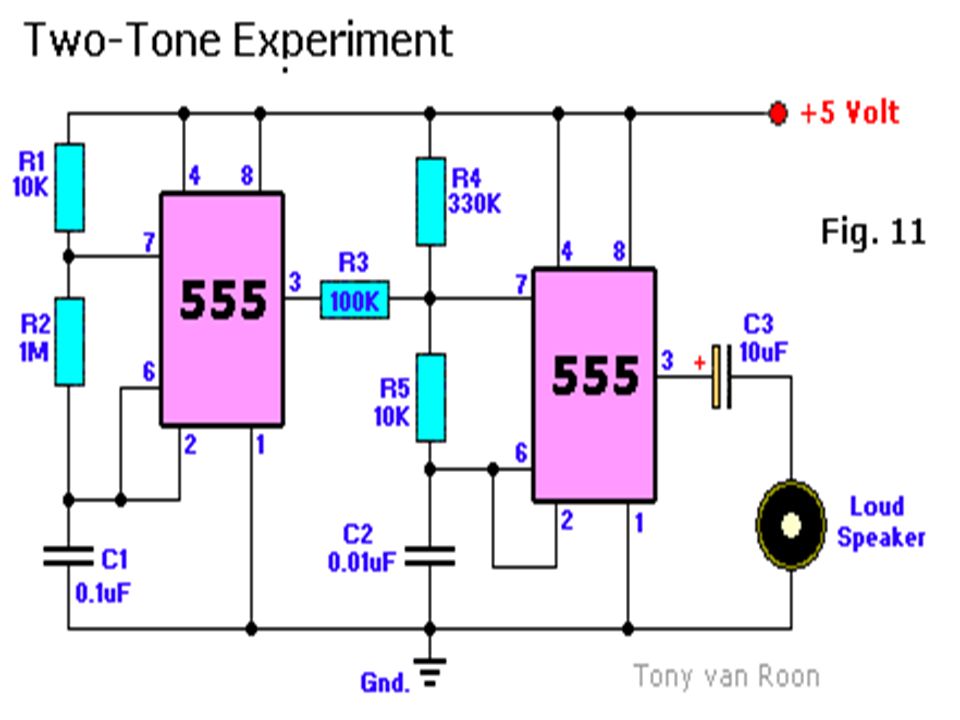

16 Temporización desde microsegundos hasta horas. Modos de funcionamiento: Monoestable. Astable. Aplicaciones: Temporizador. Oscilador. Divisor de frecuencia. Modulador de frecuencia. Generador de señales triangulares.
