SERVICIOS EN RED UT2 – Servicios DHCP.

Presentación del tema: "SERVICIOS EN RED UT2 – Servicios DHCP."— Transcripción de la presentación:

1 SERVICIOS EN RED UT2 – Servicios DHCP

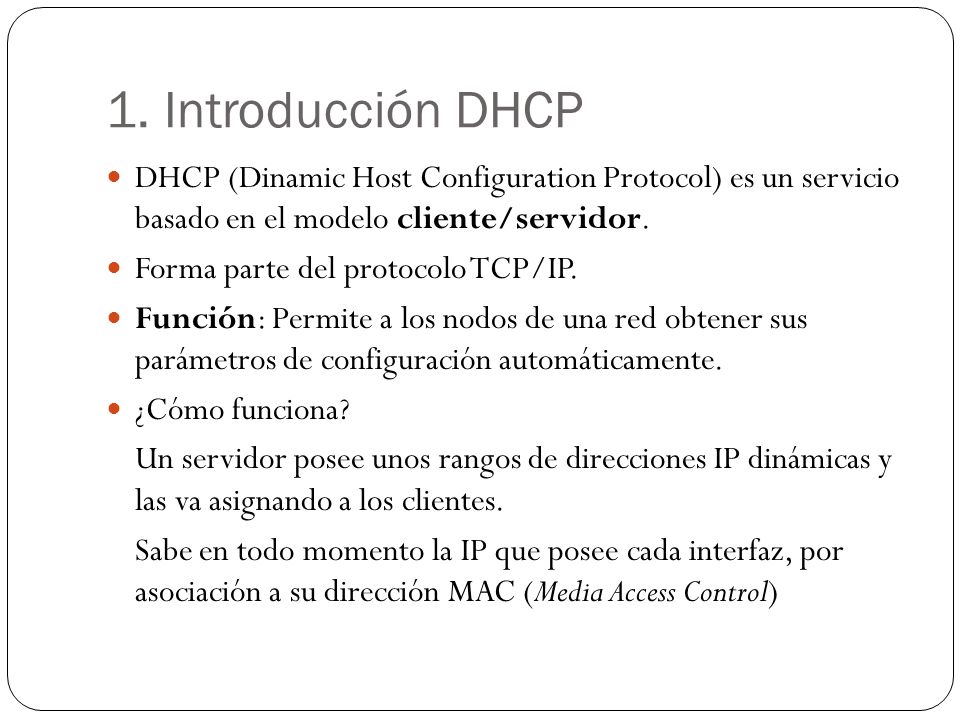

2 1. Introducción DHCP DHCP (Dinamic Host Configuration Protocol) es un servicio basado en el modelo cliente/servidor. Forma parte del protocolo TCP/IP. Función: Permite a los nodos de una red obtener sus parámetros de configuración automáticamente. ¿Cómo funciona? Un servidor posee unos rangos de direcciones IP dinámicas y las va asignando a los clientes. Sabe en todo momento la IP que posee cada interfaz, por asociación a su dirección MAC (Media Access Control)

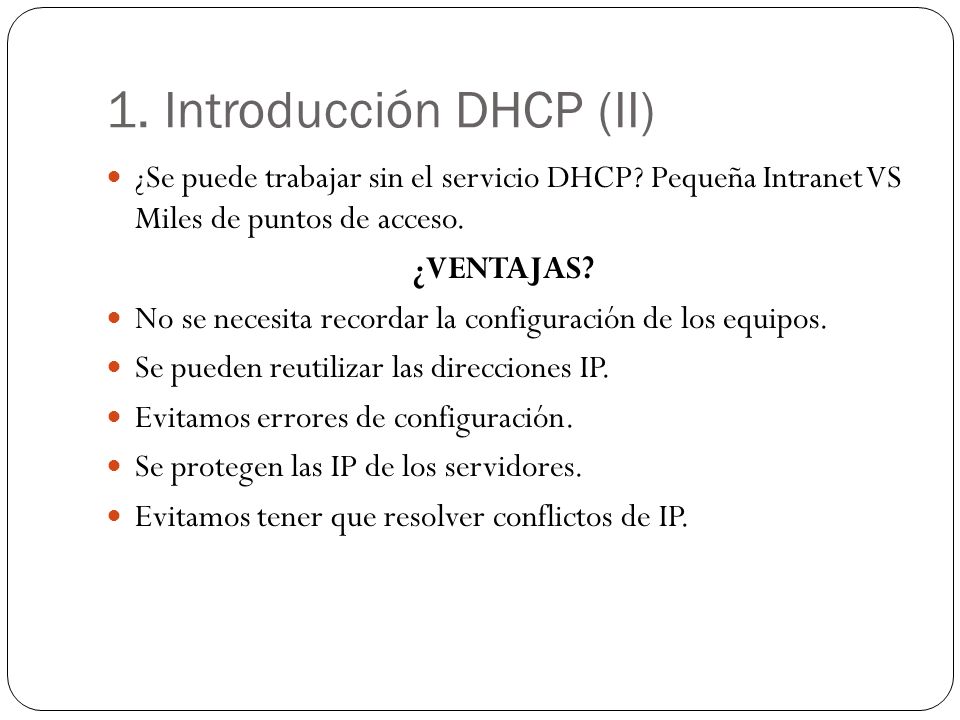

3 1. Introducción DHCP (II)
¿Se puede trabajar sin el servicio DHCP? Pequeña Intranet VS Miles de puntos de acceso. ¿VENTAJAS? No se necesita recordar la configuración de los equipos. Se pueden reutilizar las direcciones IP. Evitamos errores de configuración. Se protegen las IP de los servidores. Evitamos tener que resolver conflictos de IP.

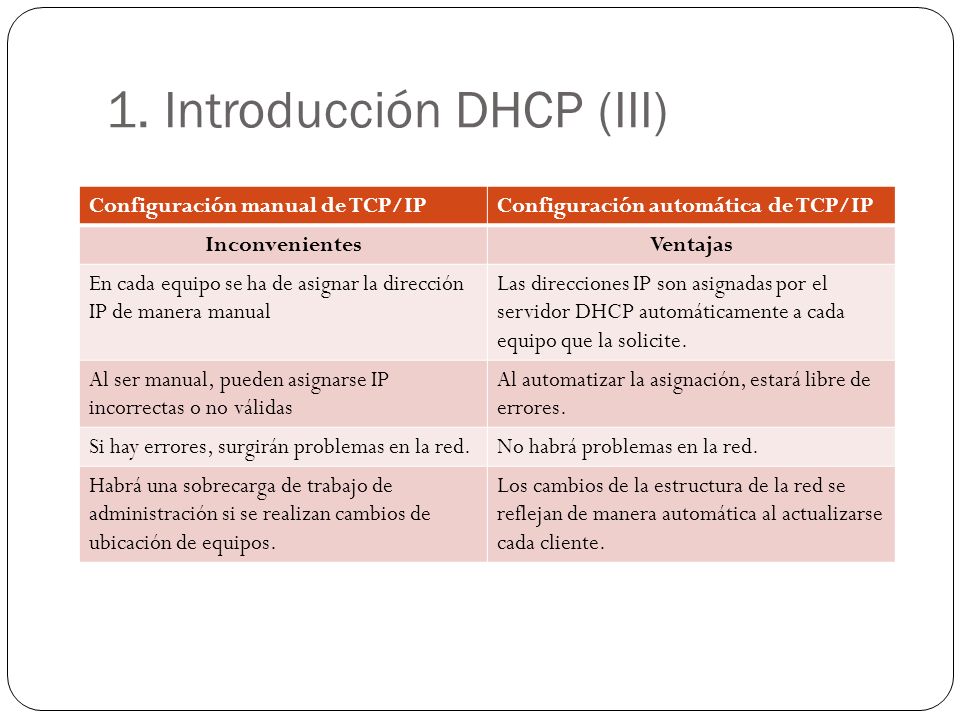

4 1. Introducción DHCP (III)
Configuración manual de TCP/IP Configuración automática de TCP/IP Inconvenientes Ventajas En cada equipo se ha de asignar la dirección IP de manera manual Las direcciones IP son asignadas por el servidor DHCP automáticamente a cada equipo que la solicite. Al ser manual, pueden asignarse IP incorrectas o no válidas Al automatizar la asignación, estará libre de errores. Si hay errores, surgirán problemas en la red. No habrá problemas en la red. Habrá una sobrecarga de trabajo de administración si se realizan cambios de ubicación de equipos. Los cambios de la estructura de la red se reflejan de manera automática al actualizarse cada cliente.

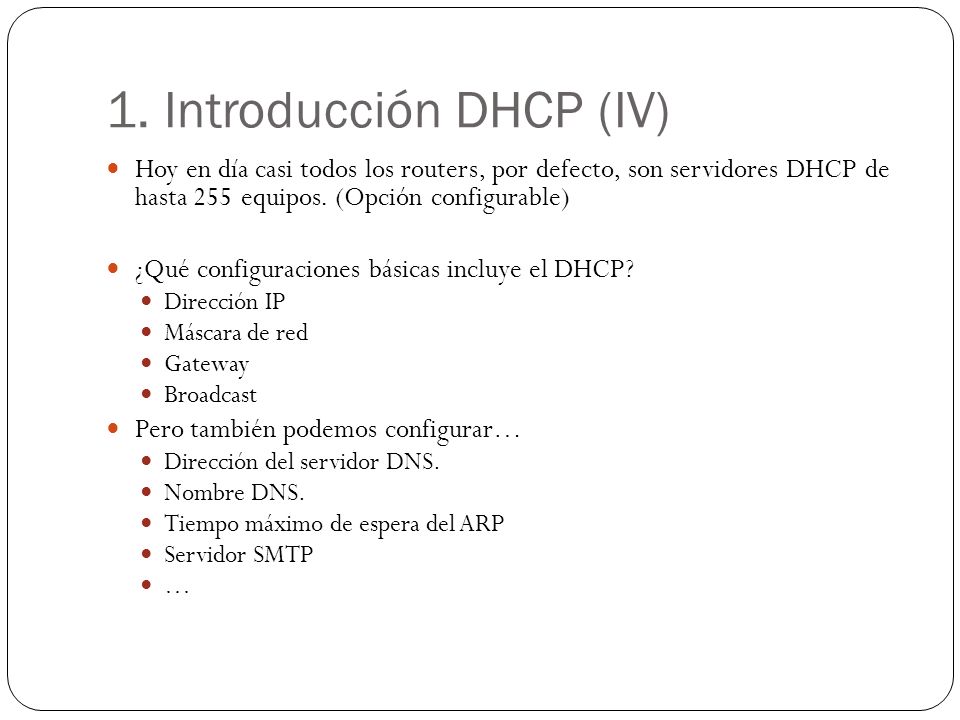

5 1. Introducción DHCP (IV)
Hoy en día casi todos los routers, por defecto, son servidores DHCP de hasta 255 equipos. (Opción configurable) ¿Qué configuraciones básicas incluye el DHCP? Dirección IP Máscara de red Gateway Broadcast Pero también podemos configurar… Dirección del servidor DNS. Nombre DNS. Tiempo máximo de espera del ARP Servidor SMTP …

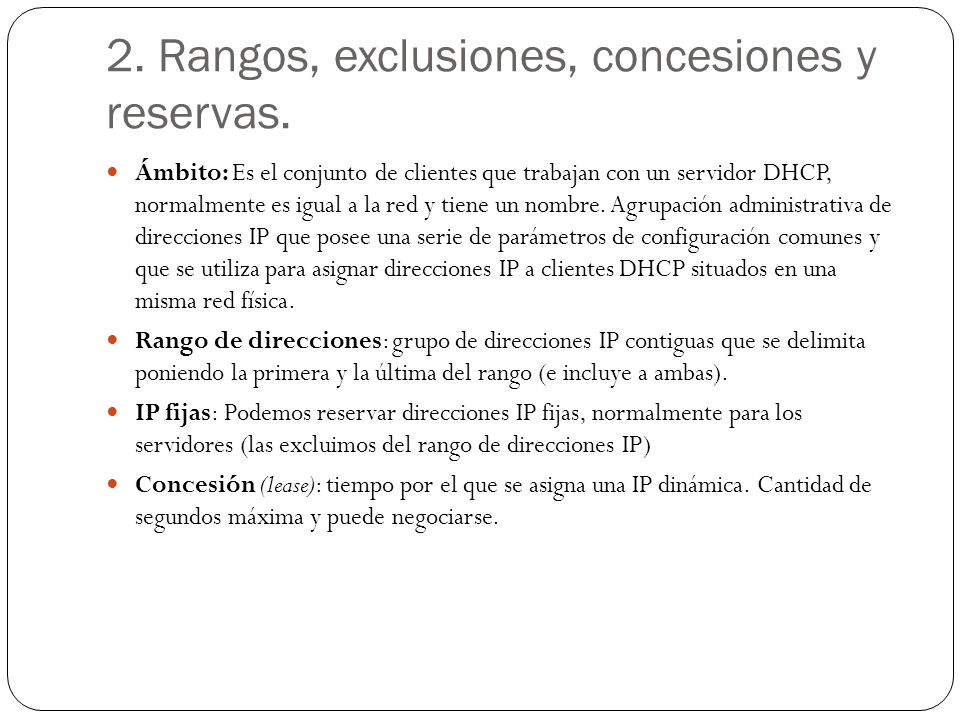

6 2. Rangos, exclusiones, concesiones y reservas.
Ámbito: Es el conjunto de clientes que trabajan con un servidor DHCP, normalmente es igual a la red y tiene un nombre. Agrupación administrativa de direcciones IP que posee una serie de parámetros de configuración comunes y que se utiliza para asignar direcciones IP a clientes DHCP situados en una misma red física. Rango de direcciones: grupo de direcciones IP contiguas que se delimita poniendo la primera y la última del rango (e incluye a ambas). IP fijas: Podemos reservar direcciones IP fijas, normalmente para los servidores (las excluimos del rango de direcciones IP) Concesión (lease): tiempo por el que se asigna una IP dinámica. Cantidad de segundos máxima y puede negociarse.

7 3. Funcionamiento del protocolo DHCP
El servidor DHCP escucha en el puerto 67 (UDP) El cliente DHCP, a través del puerto 68 (UDP), envía mensajes para que algún servidor DHCP activo le conteste Cada red debe tener un servidor DHCP configurado y activo, que almacena tablas con las direcciones IP. El cliente recibe ofertas, elige una, y lo comunica a todos los servidores (difusión). El servidor elegido le contesta con un mensaje que incluye: MAC cliente IP asignada Máscara Asignada IP servidor Periodo de concesión Esta información se mantiene en el servidor mientras el cliente no desactive su interfaz de red, o dure el plazo del “contrato”

8 3. Funcionamiento del protocolo DHCP (II)
Orden del cliente Significado dentro del protocolo DHCPDISCOVER Mensaje que envía un cliente en una trama de difusión para detectar los servidores DHCP activos en la intranet. DHCPREQUEST Mensaje encapsulado en una trama de difusión que un cliente envía a un servidor para: Aceptar la oferta de un servidor determinado y, por lo tanto, rechazar el resto de ofertas recibidas. Confirmar la exactitud de la información asignada antes de reiniciar la tarjeta de red configurada. Extender el contrato de una dirección IP determinada. DHCPDECLINE Mensaje del cliente que indica al servidor que la IP asignada ya está en uso. DHCPRELEASE Mensaje del cliente que indica al servidor DHCP que notifica la liberación de la IP asignada y da por terminado el contrato. DHCPINFORM Mensaje del cliente al servidor DHCP para consultar los parámetros de configuración local. Cuando se envía, el cliente ya está configurado. DHCPRENEW Mensaje enviado por el cliente al servidor DHCP que notifica la renovación de la dirección IP asignada en el contrato establecido durante el tiempo acordado.

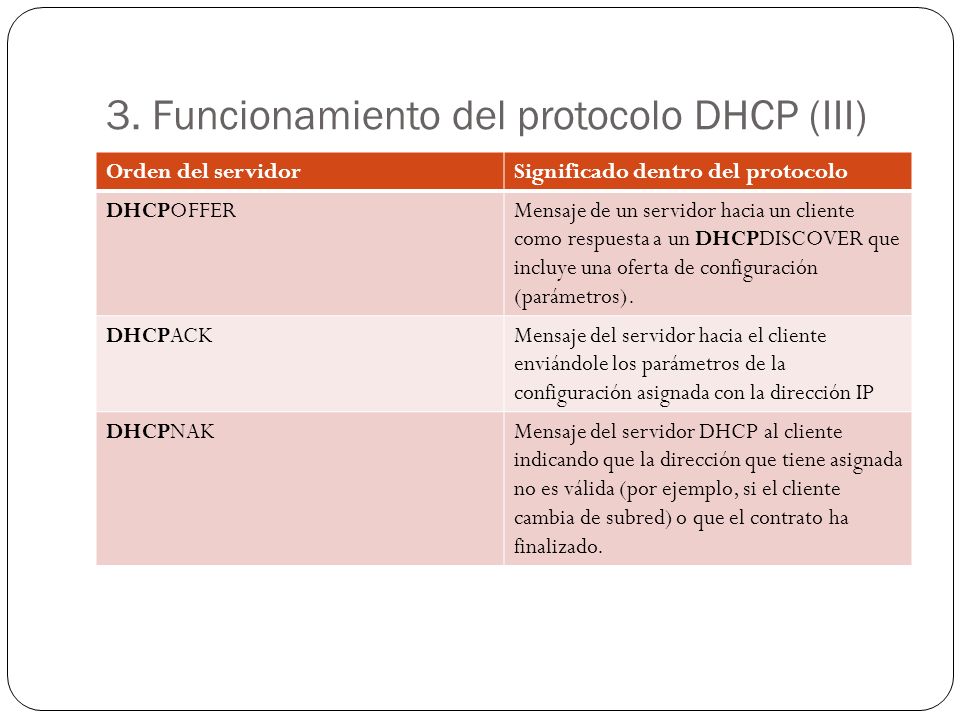

9 3. Funcionamiento del protocolo DHCP (III)
Orden del servidor Significado dentro del protocolo DHCPOFFER Mensaje de un servidor hacia un cliente como respuesta a un DHCPDISCOVER que incluye una oferta de configuración (parámetros). DHCPACK Mensaje del servidor hacia el cliente enviándole los parámetros de la configuración asignada con la dirección IP DHCPNAK Mensaje del servidor DHCP al cliente indicando que la dirección que tiene asignada no es válida (por ejemplo, si el cliente cambia de subred) o que el contrato ha finalizado.

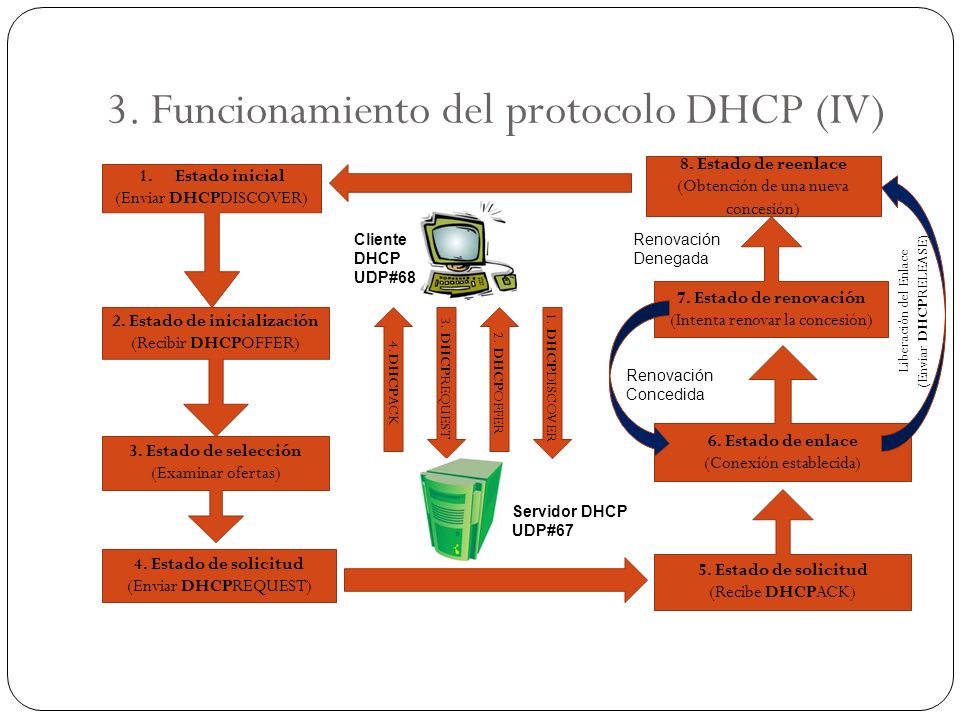

10 3. Funcionamiento del protocolo DHCP (IV)
8. Estado de reenlace (Obtención de una nueva concesión) Estado inicial (Enviar DHCPDISCOVER) (Enviar DHCPRELEASE) Liberación del Enlace 7. Estado de renovación (Intenta renovar la concesión) Cliente DHCP UDP#68 Renovación Denegada 2. Estado de inicialización (Recibir DHCPOFFER) 4.DHCPACK 3. DHCPREQUEST 2. DHCPOFFER 1. DHCPDISCOVER 6. Estado de enlace (Conexión establecida) Renovación Concedida 3. Estado de selección (Examinar ofertas) 5. Estado de solicitud (Recibe DHCPACK) Servidor DHCP UDP#67 4. Estado de solicitud (Enviar DHCPREQUEST)

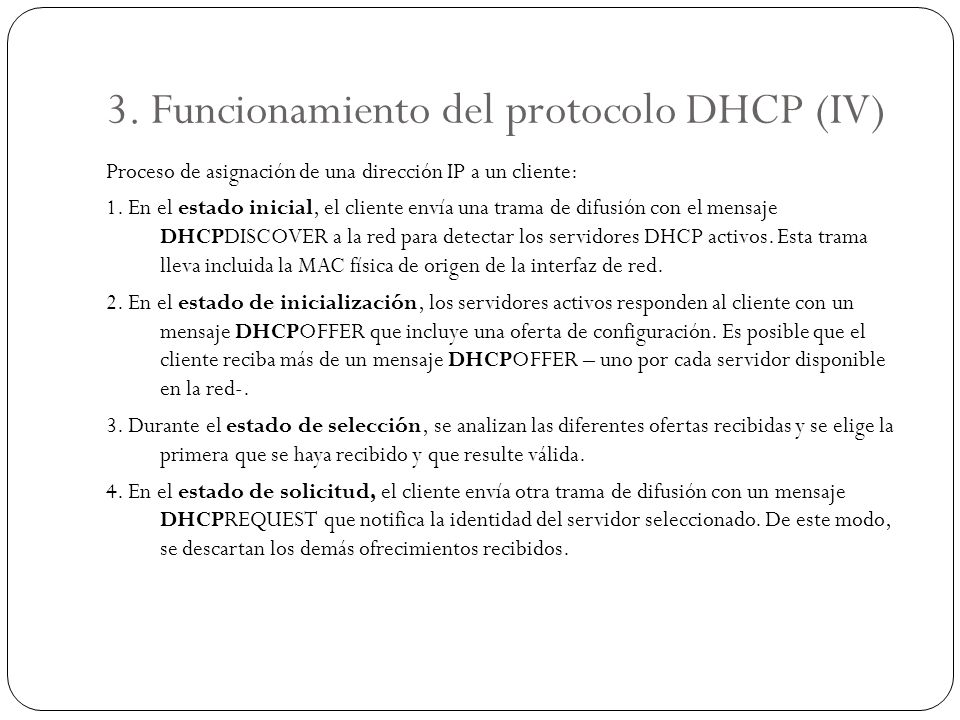

11 3. Funcionamiento del protocolo DHCP (IV)
Proceso de asignación de una dirección IP a un cliente: 1. En el estado inicial, el cliente envía una trama de difusión con el mensaje DHCPDISCOVER a la red para detectar los servidores DHCP activos. Esta trama lleva incluida la MAC física de origen de la interfaz de red. 2. En el estado de inicialización, los servidores activos responden al cliente con un mensaje DHCPOFFER que incluye una oferta de configuración. Es posible que el cliente reciba más de un mensaje DHCPOFFER – uno por cada servidor disponible en la red-. 3. Durante el estado de selección, se analizan las diferentes ofertas recibidas y se elige la primera que se haya recibido y que resulte válida. 4. En el estado de solicitud, el cliente envía otra trama de difusión con un mensaje DHCPREQUEST que notifica la identidad del servidor seleccionado. De este modo, se descartan los demás ofrecimientos recibidos.

12 3. Funcionamiento del protocolo DHCP (V)
5. En el estado de solicitud, el servidor DHCP implicado recibe el DHCPREQUEST del cliente, registra la asignación y envía un mensaje DHCPACK al cliente que incluye los parámetros de la configuración asignada junto con la dirección IP. 6. En el estado de enlace, el cliente recibe el mensaje DHCPACK y ejecuta la orden arp con la IP asignada para comprobar que no está duplicada. A partir de este momento, el cliente está configurado. 7. Durante el estado de renovación, el cliente, antes de que venza el periodo de cesión – por lo general, cuando haya pasado el 50% del tiempo previsto-, envía un mensaje DHCPRENEW al servidor en el que solicita una ampliación del plazo así como el mantenimiento de los valores asignados. 8. Por último, se inicia el estado de reenlace. Cuando el cliente se dispone a dejar la IP asignada, se lo comunica al servidor mediante un mensaje DHCPRELEASE para que conste que desde ese momento queda liberada para cualquier otro dispositivo que la necesite.

13 4. Autoconfiguración de red sin DHCP
¿Qué sucede si la red no dispone de un servidor DHCP? ¿Y si tampoco se ha configurado a mano la IP de los clientes? Modo zeroconf ó sin configuración Direccionamiento IP privado automático APIPA (Automatic Private IP Addressing). Descrito en el RFC 1918 (Mejorado en el RFC 3927) Basado en IPv4 LL y permite una configuración dinámica de direcciones de red de enlace local (Dynamic Configuration of IPv4 Link-Local Addresses). Rango de direcciones IP definido y asignado al azar: – , utilizando máscara de subred de clase B ¿Dónde se podrá dar esta situación? En entornos de trabajo donde no se requiera una conexión externa, sino una comunicación entre iguales.
