HOSPITAL CLÍNICO UNIVERSITARIO DEPARTAMENTO DE INGENIERÍA ENERGÉTICA Y FLUIDOMECÁNICA ESCUELA DE INGENIERÍAS INDUSTRIALES UNIVERSIDAD DE VALLADOLID PERIODO TRANSITORIO EN UN QUIRÓFANO ENTRE INTERVENCIONES: CONTAMINACIONES CRUZADAS Dr. Julio Fco. San José Alonso Dr. Francisco Castro Ruiz D. Fernando Ríos Cabrero Dr. José Manuel Villafruela Espina D. Andrés Manuel Zarzuelo Sánchez

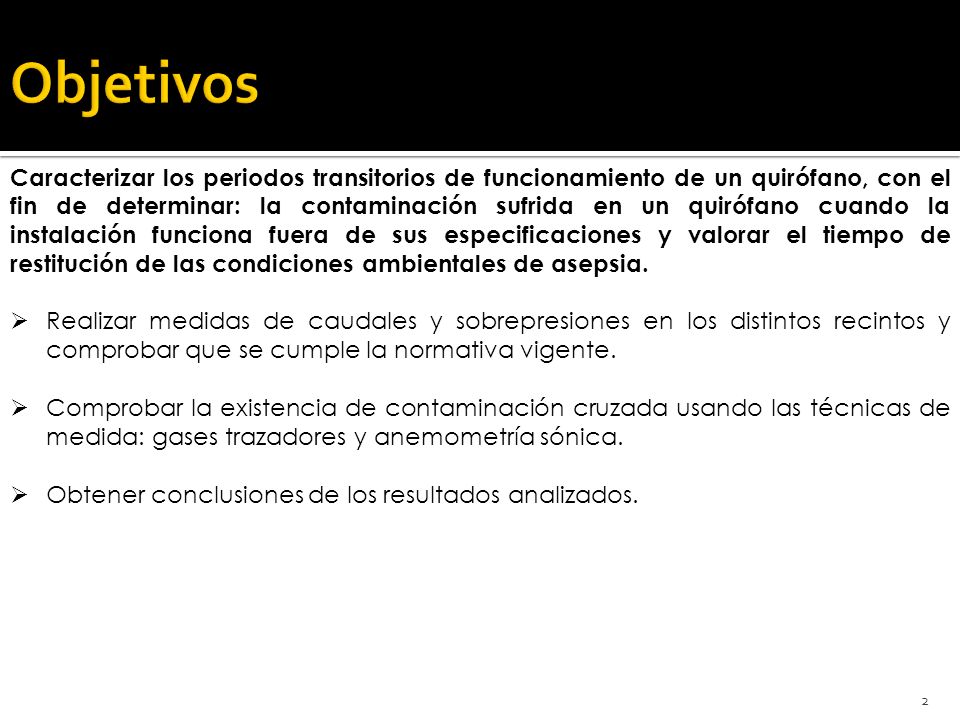

2 Objetivos Caracterizar los periodos transitorios de funcionamiento de un quirófano, con el fin de determinar: la contaminación sufrida en un quirófano cuando la instalación funciona fuera de sus especificaciones y valorar el tiempo de restitución de las condiciones ambientales de asepsia. Realizar medidas de caudales y sobrepresiones en los distintos recintos y comprobar que se cumple la normativa vigente. Comprobar la existencia de contaminación cruzada usando las técnicas de medida: gases trazadores y anemometría sónica. Obtener conclusiones de los resultados analizados.

3 Antecedentes HOSPITALES QUIRÓFANOS ZONAS DE EXIGENCIAS ELEVADAS
QUIRÓFANOS: CLIMATIZACIÓN HOSPITALES NORMATIVA UNE :2005. PERIODOS TRANSITORIOS EXFILTRACIONES E INFILTRACIONES CONTAMINACIÓN CRUZADA QUIRÓFANOS

4 CLASIFICACIÓN DE QUIRÓFANOS.

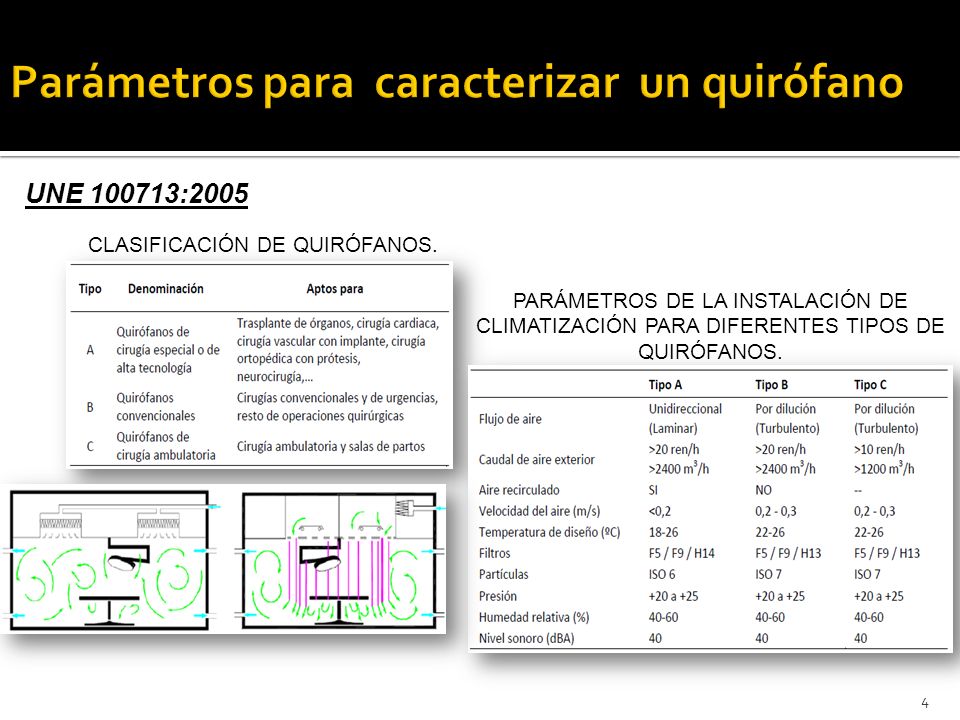

Parámetros para caracterizar un quirófano UNE :2005 PARÁMETROS DE LA INSTALACIÓN DE CLIMATIZACIÓN PARA DIFERENTES TIPOS DE QUIRÓFANOS. CLASIFICACIÓN DE QUIRÓFANOS.

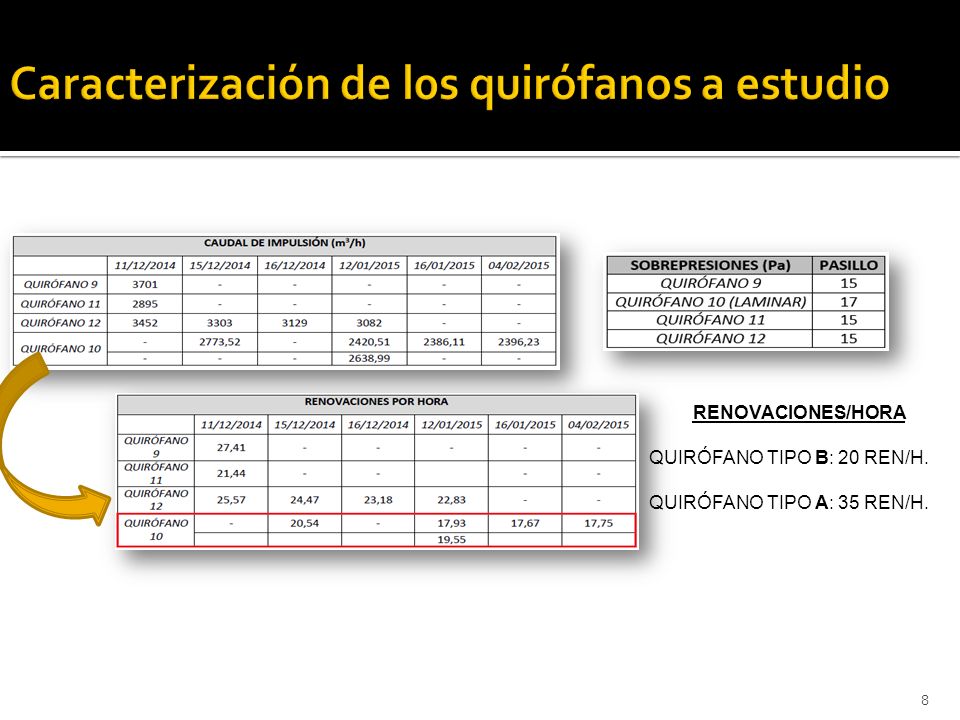

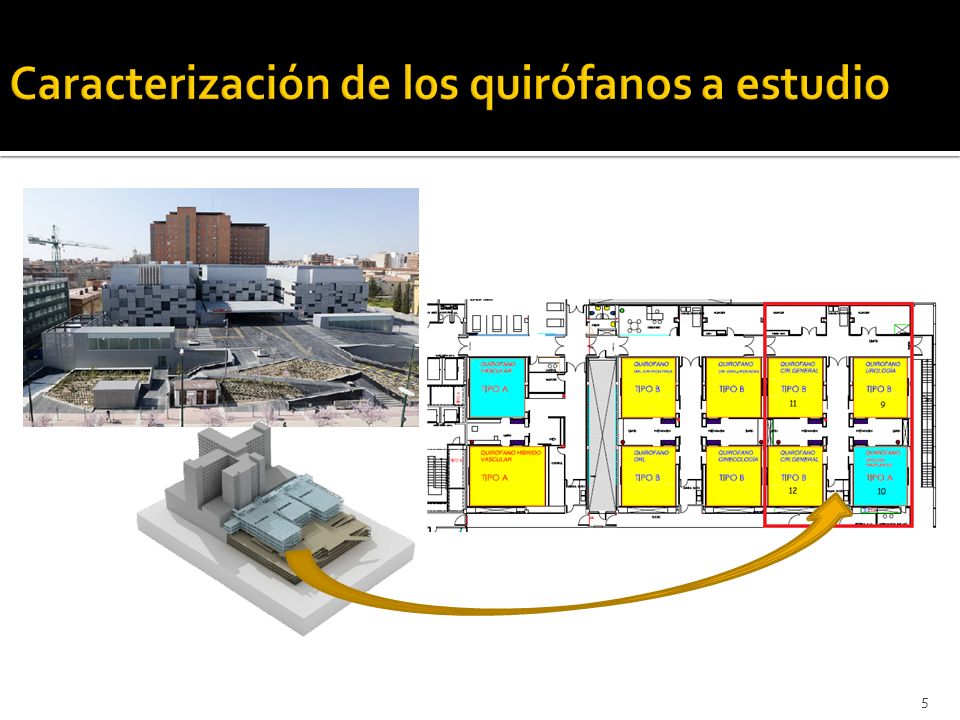

5 Caracterización de l0s quirófanos a estudio

6 Caracterización de l0s quirófanos a estudio

7 Caracterización de l0s quirófanos a estudio

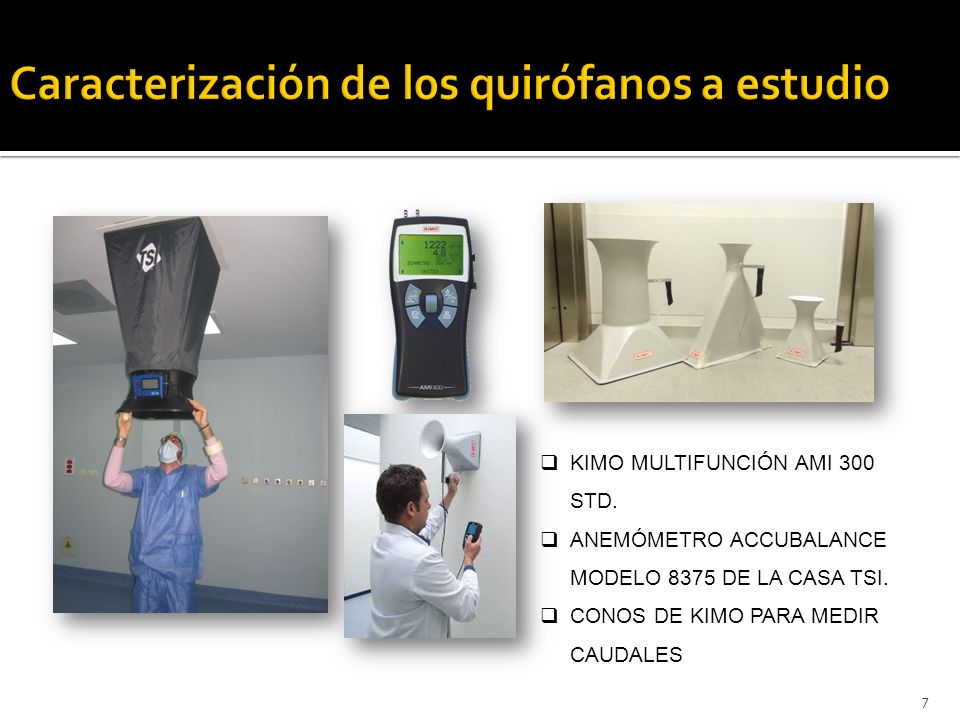

KIMO MULTIFUNCIÓN AMI 300 STD. ANEMÓMETRO ACCUBALANCE MODELO 8375 DE LA CASA TSI. CONOS DE KIMO PARA MEDIR CAUDALES

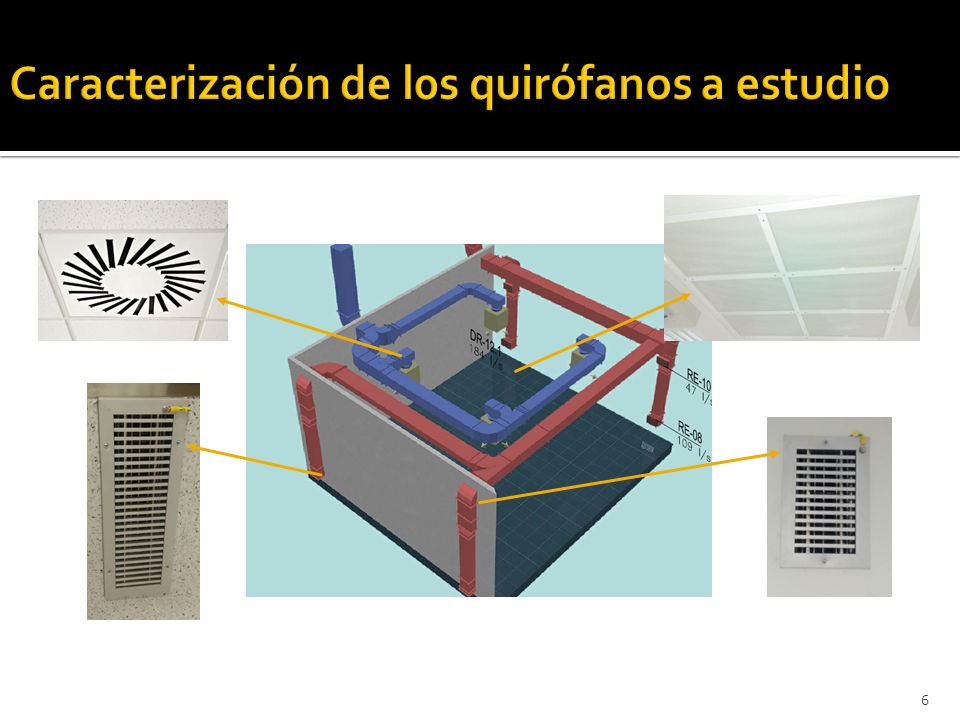

8 Caracterización de l0s quirófanos a estudio
RENOVACIONES/HORA QUIRÓFANO TIPO B: 20 REN/H. QUIRÓFANO TIPO A: 35 REN/H.

9 Técnicas de medida ANEMOMETRÍA SÓNICA TÉCNICAS DE MEDIDA
GASES TRAZADORES TÉCNICAS DE MEDIDA ANEMÓMETRO DE ULTRASONIDOS 3D MODELO WA-590 DE KAIJO SONIC CORPORATION. PHOTOACOUSTIC FIELD GAS-MONITOR INNOVA 1412. INNOVA 1303 MULTI-POINT SAMPLER AND DOSER.

10 Medidas con gases trazadores

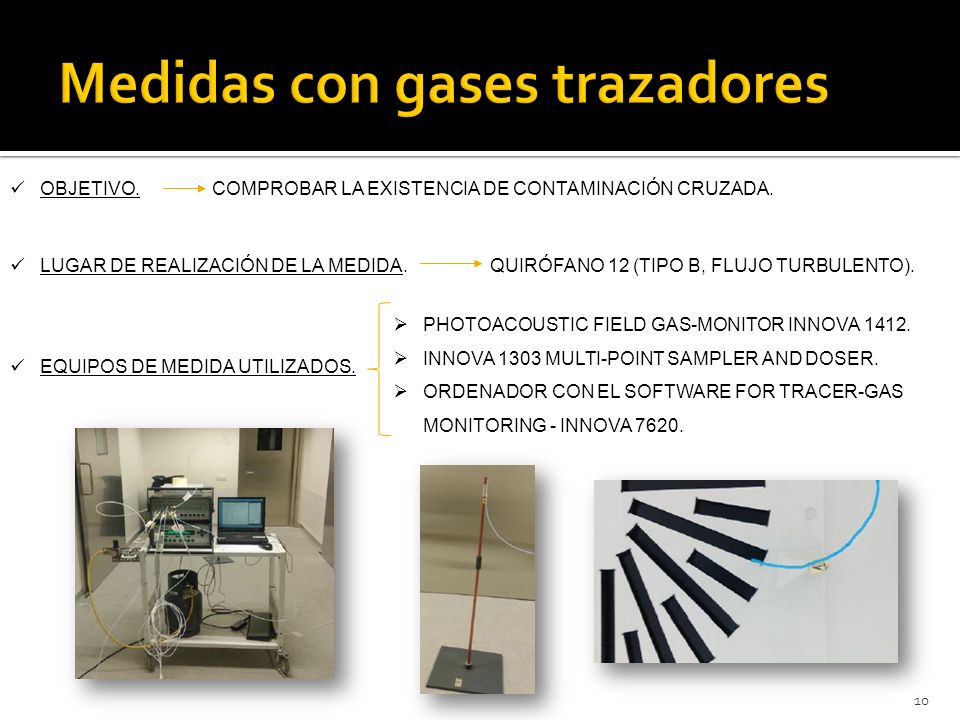

OBJETIVO. COMPROBAR LA EXISTENCIA DE CONTAMINACIÓN CRUZADA. LUGAR DE REALIZACIÓN DE LA MEDIDA. QUIRÓFANO 12 (TIPO B, FLUJO TURBULENTO). EQUIPOS DE MEDIDA UTILIZADOS. PHOTOACOUSTIC FIELD GAS-MONITOR INNOVA 1412. INNOVA 1303 MULTI-POINT SAMPLER AND DOSER. ORDENADOR CON EL SOFTWARE FOR TRACER-GAS MONITORING - INNOVA 7620.

11 Medidas con gases trazadores
ENSAYOS REALIZDOS ENSAYO 1: ENSAYO DE COMPROBACIÓN EN RÉGIMEN ESTACIONARIO (45 ppm). ENSAYO 2: ENSAYO DE CONTAMINACIÓN CRUZADA EN RÉGIMEN TRANSITORIO, APERTURA DE LA PUERTA (45 ppm).

12 Medidas con anemometría sónica

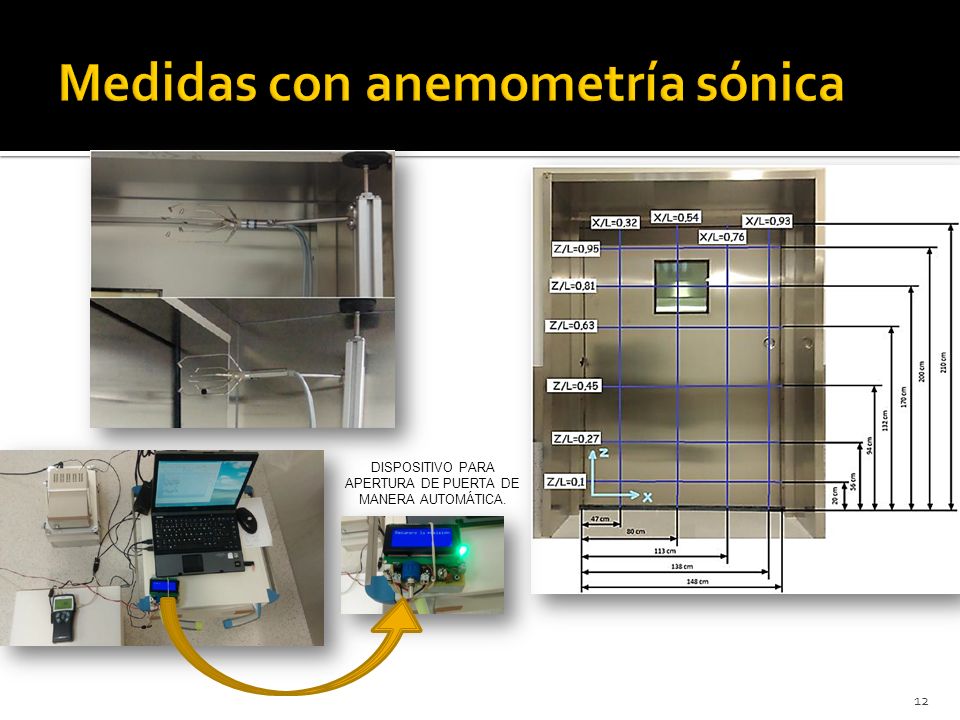

DISPOSITIVO PARA APERTURA DE PUERTA DE MANERA AUTOMÁTICA.

13 Medidas con anemometría sónica
OBJETIVO. CARACTERIZAR LOS VECTORES DE VELOCIDAD DEL AIRE EN LA PUERTA (FLUJO DE AIRE). LUGAR DE REALIZACIÓN DE LA MEDIDA. QUIRÓFANO 10 (TIPO A, FLUJO LAMINAR). EQUIPOS DE MEDIDA UTILIZADOS. ANEMÓMETRO DE ULTRASONIDOS 3D MODELO WA DE KAIJO SONIC CORPORATION. (ROBOTANEMO).

14 Medidas con anemometría sónica

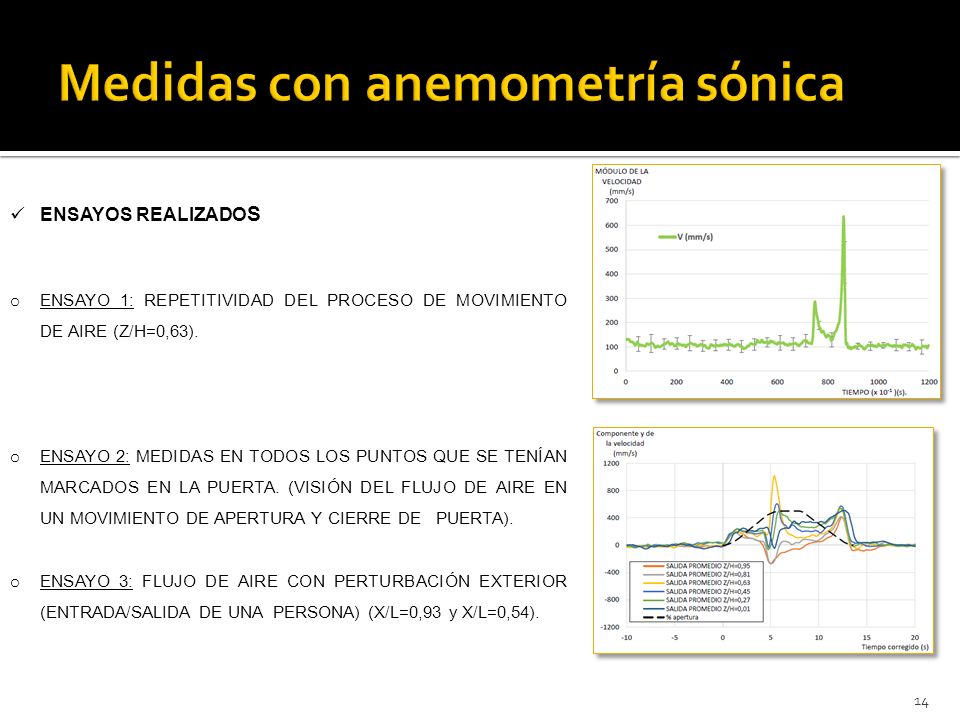

ENSAYOS REALIZADOS ENSAYO 1: REPETITIVIDAD DEL PROCESO DE MOVIMIENTO DE AIRE (Z/H=0,63). ENSAYO 2: MEDIDAS EN TODOS LOS PUNTOS QUE SE TENÍAN MARCADOS EN LA PUERTA. (VISIÓN DEL FLUJO DE AIRE EN UN MOVIMIENTO DE APERTURA Y CIERRE DE PUERTA). ENSAYO 3: FLUJO DE AIRE CON PERTURBACIÓN EXTERIOR (ENTRADA/SALIDA DE UNA PERSONA) (X/L=0,93 y X/L=0,54).

15 Medidas con anemometría sónica

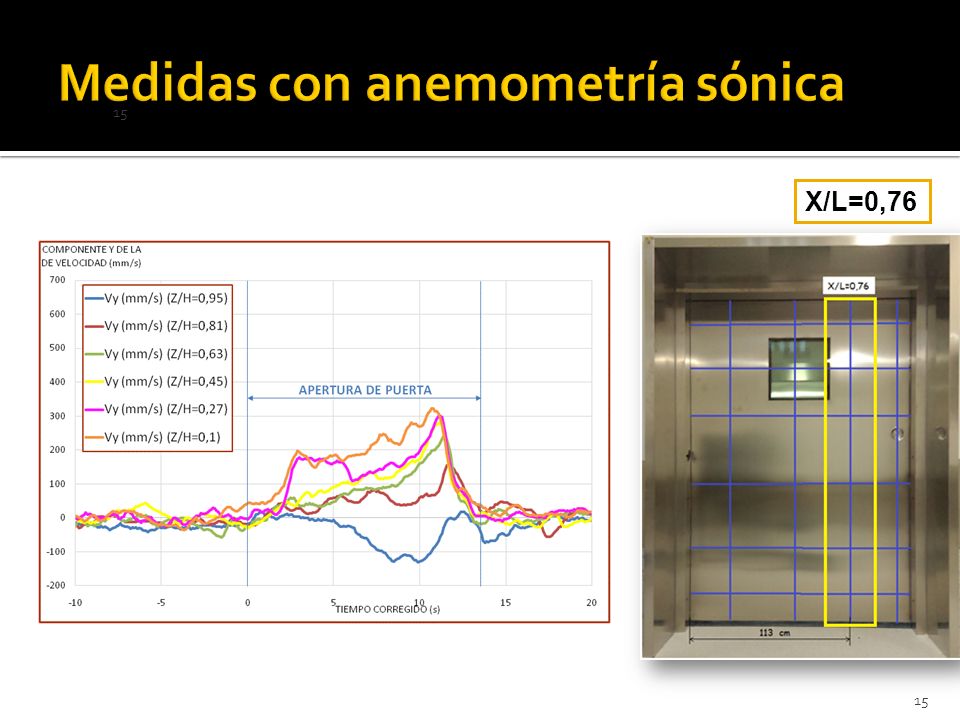

15 X/L=0,76

16 Medidas con anemometría sónica

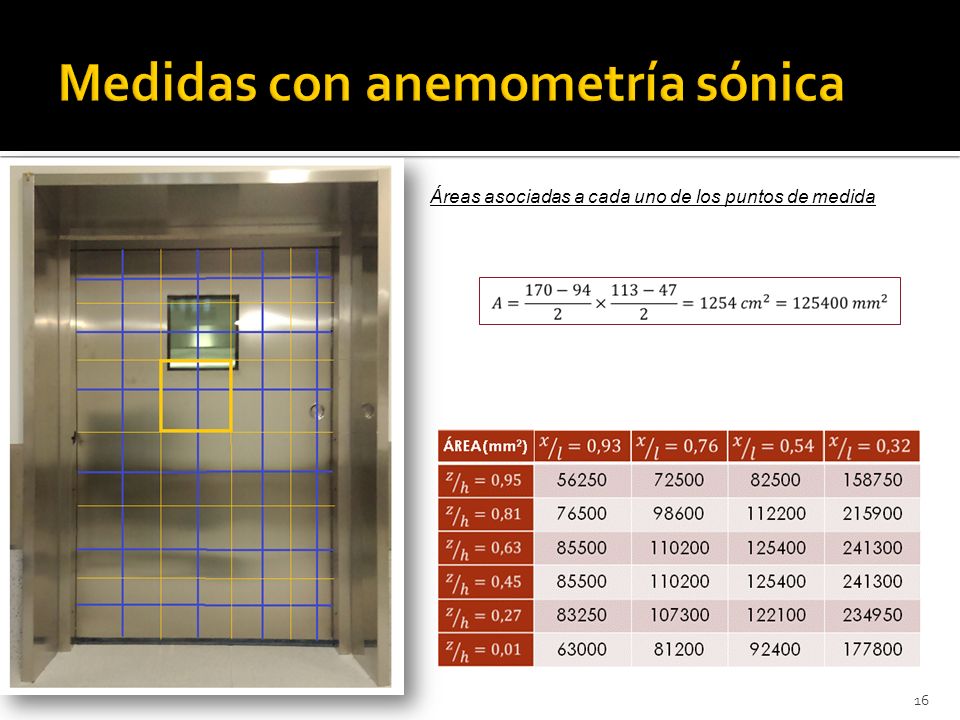

Áreas asociadas a cada uno de los puntos de medida

17 Medidas con anemometría sónica

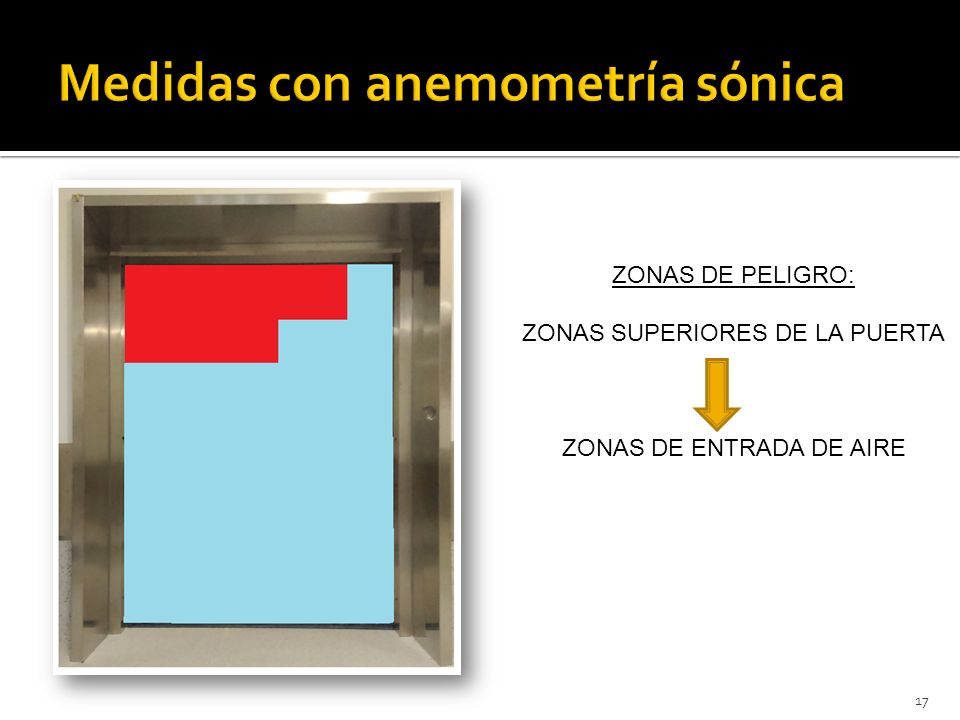

ZONAS DE PELIGRO: ZONAS SUPERIORES DE LA PUERTA ZONAS DE ENTRADA DE AIRE

18 Medidas con anemometría sónica

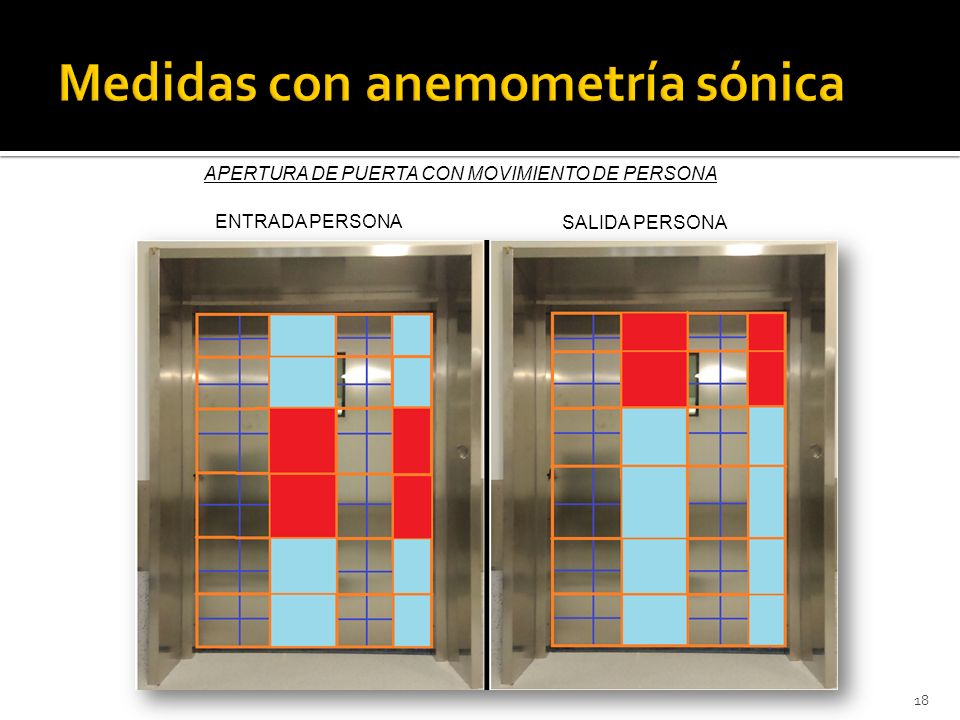

APERTURA DE PUERTA CON MOVIMIENTO DE PERSONA ENTRADA PERSONA SALIDA PERSONA

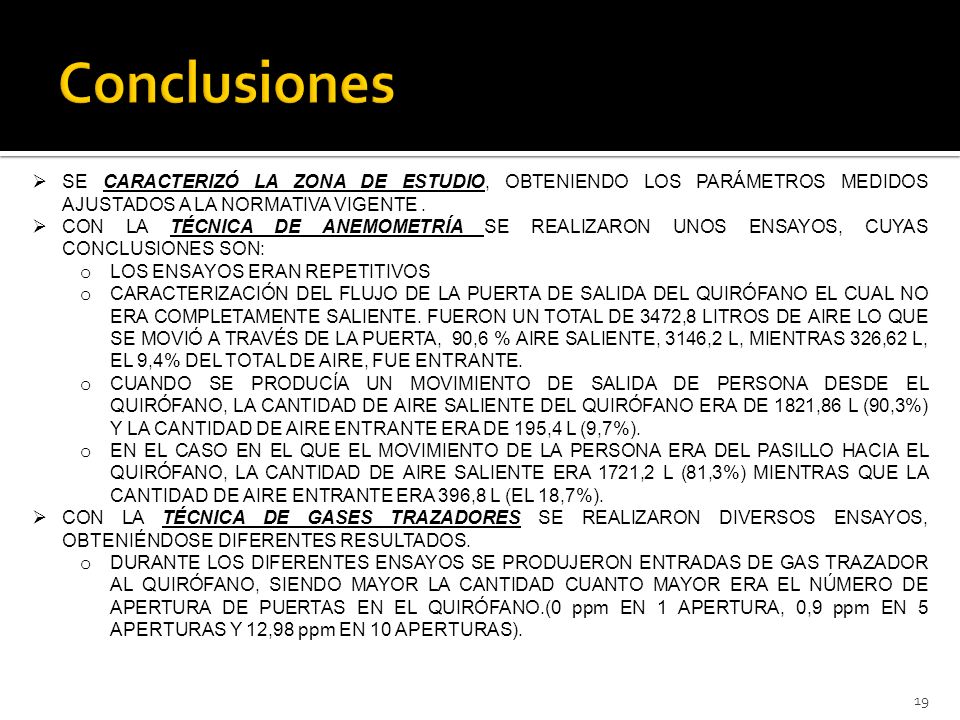

19 Conclusiones SE CARACTERIZÓ LA ZONA DE ESTUDIO, OBTENIENDO LOS PARÁMETROS MEDIDOS AJUSTADOS A LA NORMATIVA VIGENTE . CON LA TÉCNICA DE ANEMOMETRÍA SE REALIZARON UNOS ENSAYOS, CUYAS CONCLUSIONES SON: LOS ENSAYOS ERAN REPETITIVOS CARACTERIZACIÓN DEL FLUJO DE LA PUERTA DE SALIDA DEL QUIRÓFANO EL CUAL NO ERA COMPLETAMENTE SALIENTE. FUERON UN TOTAL DE 3472,8 LITROS DE AIRE LO QUE SE MOVIÓ A TRAVÉS DE LA PUERTA, 90,6 % AIRE SALIENTE, 3146,2 L, MIENTRAS 326,62 L, EL 9,4% DEL TOTAL DE AIRE, FUE ENTRANTE. CUANDO SE PRODUCÍA UN MOVIMIENTO DE SALIDA DE PERSONA DESDE EL QUIRÓFANO, LA CANTIDAD DE AIRE SALIENTE DEL QUIRÓFANO ERA DE 1821,86 L (90,3%) Y LA CANTIDAD DE AIRE ENTRANTE ERA DE 195,4 L (9,7%). EN EL CASO EN EL QUE EL MOVIMIENTO DE LA PERSONA ERA DEL PASILLO HACIA EL QUIRÓFANO, LA CANTIDAD DE AIRE SALIENTE ERA 1721,2 L (81,3%) MIENTRAS QUE LA CANTIDAD DE AIRE ENTRANTE ERA 396,8 L (EL 18,7%). CON LA TÉCNICA DE GASES TRAZADORES SE REALIZARON DIVERSOS ENSAYOS, OBTENIÉNDOSE DIFERENTES RESULTADOS. DURANTE LOS DIFERENTES ENSAYOS SE PRODUJERON ENTRADAS DE GAS TRAZADOR AL QUIRÓFANO, SIENDO MAYOR LA CANTIDAD CUANTO MAYOR ERA EL NÚMERO DE APERTURA DE PUERTAS EN EL QUIRÓFANO.(0 ppm EN 1 APERTURA, 0,9 ppm EN 5 APERTURAS Y 12,98 ppm EN 10 APERTURAS).
