1 Servicio Canario de la Salud Complejo Hospitalario Universitario de Canarias PROYECTO DE EFICIENCIA ENERGÉTICA EN LOS SISTEMAS DE ILUMINACIÓN DEL COMPLEJO HOSPITALARIO UNIVERSITARIO DE CANARIAS ÁREA DE ELECTRICIDAD Fco. Javier Ledesma Martin José Carlos Fdez. Aldecoa Reinaldo Suarez Martin

2 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias 2 Ubicación

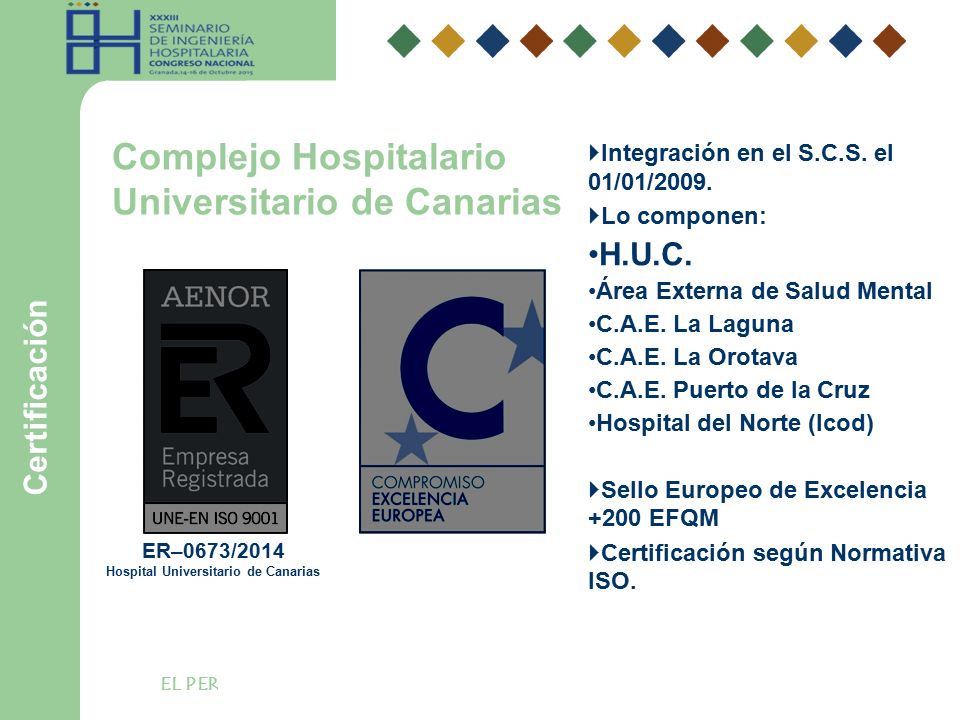

3 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias 3 Certificación Complejo Hospitalario Universitario de Canarias  Integración en el S.C.S. el 01/01/2009.  Lo componen: H.U.C. Área Externa de Salud Mental C.A.E. La Laguna C.A.E. La Orotava C.A.E. Puerto de la Cruz Hospital del Norte (Icod)  Sello Europeo de Excelencia +200 EFQM  Certificación según Normativa ISO. ER–0673/2014 Hospital Universitario de Canarias

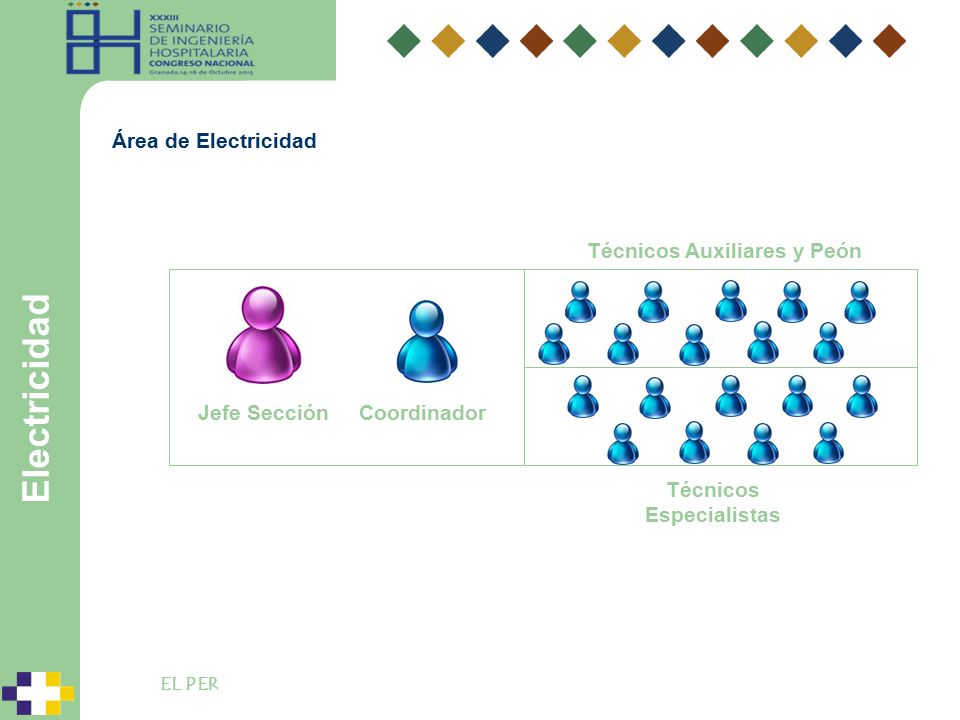

4 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias 4 Electricidad Jefe SecciónCoordinador Técnicos Especialistas Técnicos Auxiliares y Peón Área de Electricidad

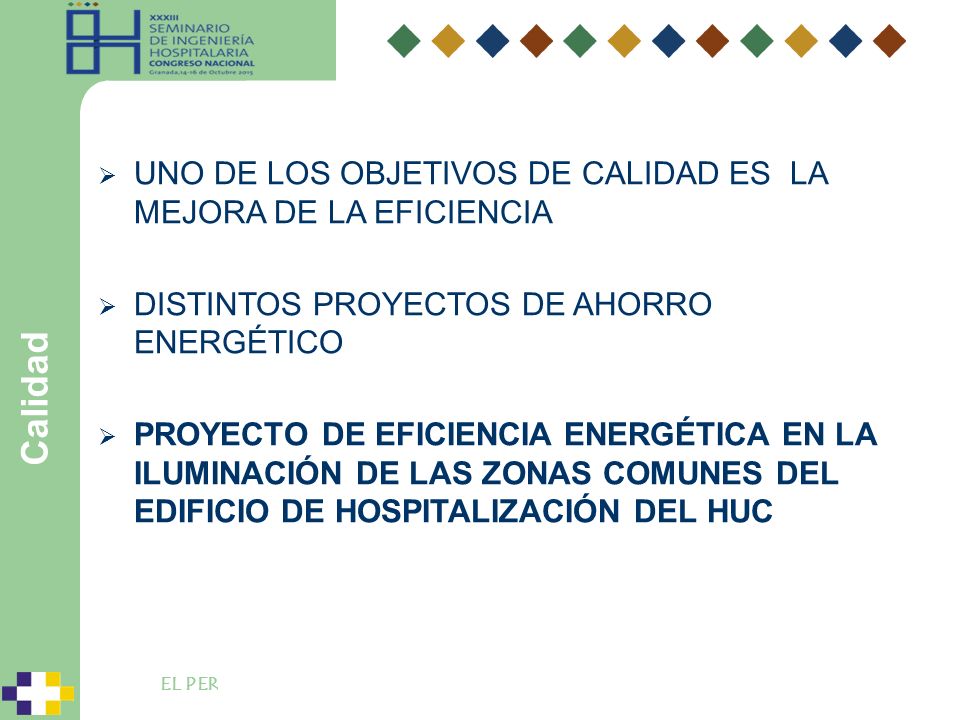

5 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias  UNO DE LOS OBJETIVOS DE CALIDAD ES LA MEJORA DE LA EFICIENCIA  DISTINTOS PROYECTOS DE AHORRO ENERGÉTICO  PROYECTO DE EFICIENCIA ENERGÉTICA EN LA ILUMINACIÓN DE LAS ZONAS COMUNES DEL EDIFICIO DE HOSPITALIZACIÓN DEL HUC 5 Calidad

6 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias 6 Introducción EN LA BÚSQUEDA DE POSIBILIDADES DE AHORRO Y EFICIENCIA NOS PLANTEAMOS REALIZAR UNA MEJORA ENERGÉTICA, TÉCNICA Y DE PROTECCIÓN DEL MEDIO AMBIENTE  DISMINUCIÓN DEL CONSUMO ELÉCTRICO  MEJORA DE INSTALACIONES  REALIZACIÓN ESTUDIO TÉCNICO-ECONÓMICO

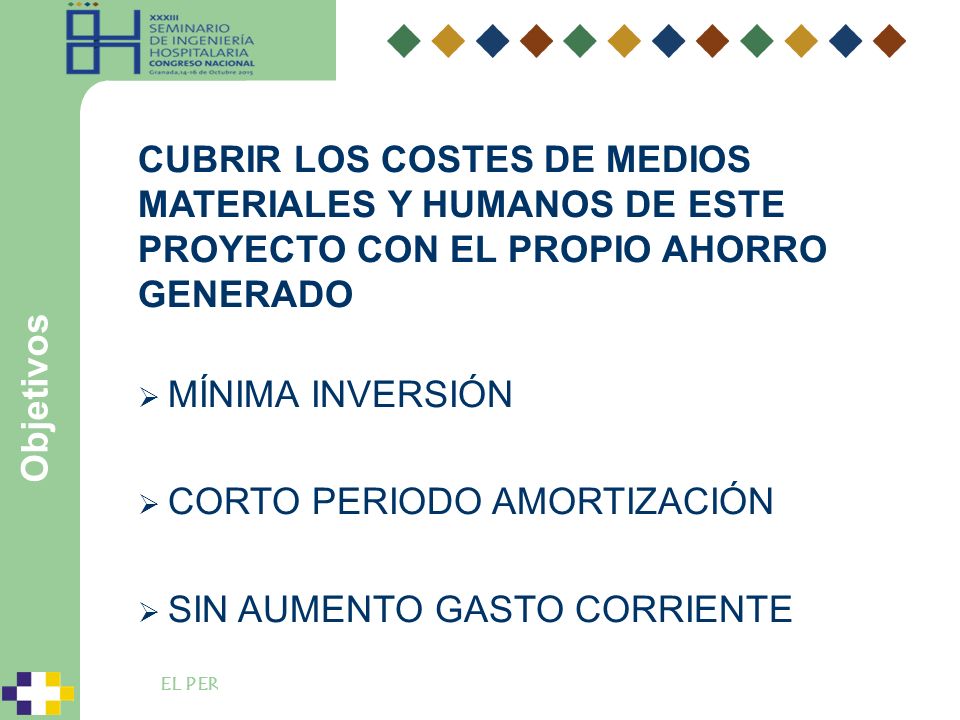

7 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias CUBRIR LOS COSTES DE MEDIOS MATERIALES Y HUMANOS DE ESTE PROYECTO CON EL PROPIO AHORRO GENERADO  MÍNIMA INVERSIÓN  CORTO PERIODO AMORTIZACIÓN  SIN AUMENTO GASTO CORRIENTE 7 Objetivos

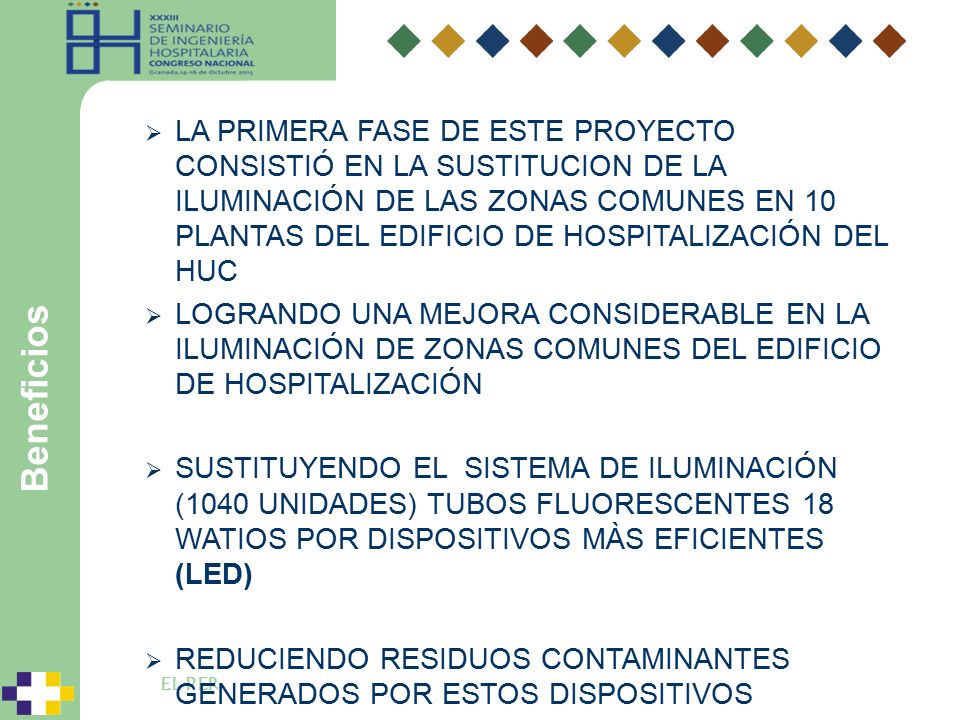

8 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias 8 Beneficios  LA PRIMERA FASE DE ESTE PROYECTO CONSISTIÓ EN LA SUSTITUCION DE LA ILUMINACIÓN DE LAS ZONAS COMUNES EN 10 PLANTAS DEL EDIFICIO DE HOSPITALIZACIÓN DEL HUC  LOGRANDO UNA MEJORA CONSIDERABLE EN LA ILUMINACIÓN DE ZONAS COMUNES DEL EDIFICIO DE HOSPITALIZACIÓN  SUSTITUYENDO EL SISTEMA DE ILUMINACIÓN (1040 UNIDADES) TUBOS FLUORESCENTES 18 WATIOS POR DISPOSITIVOS MÀS EFICIENTES (LED)  REDUCIENDO RESIDUOS CONTAMINANTES GENERADOS POR ESTOS DISPOSITIVOS

9 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias 9 Metodología MEJORES OPCIONES DE MERCADO CON SUMINISTRADORES LOCALES INTERESADOS EN PARTICIPAR EN EL PROYECTO

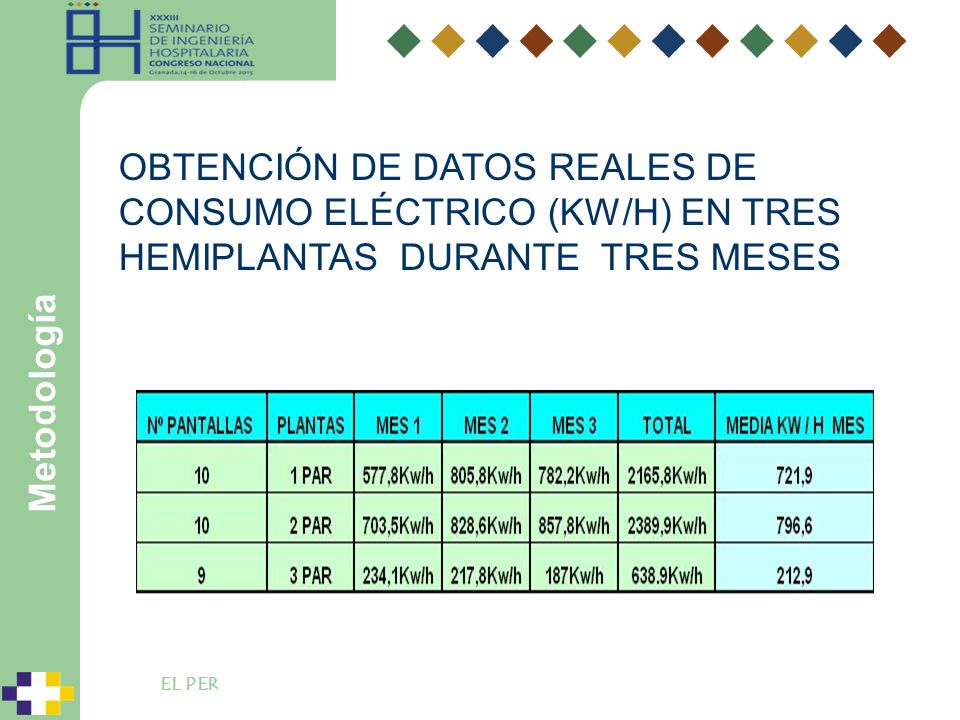

10 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias 10 OBTENCIÓN DE DATOS REALES DE CONSUMO ELÉCTRICO (KW/H) EN TRES HEMIPLANTAS DURANTE TRES MESES Metodología

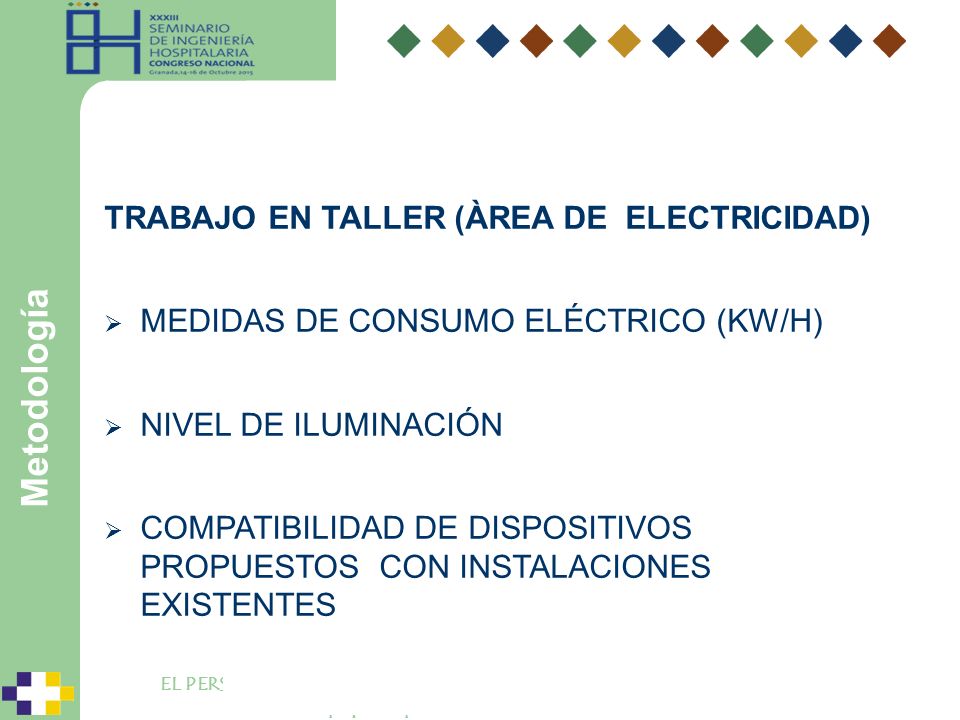

11 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias TRABAJO EN TALLER (ÀREA DE ELECTRICIDAD)  MEDIDAS DE CONSUMO ELÉCTRICO (KW/H)  NIVEL DE ILUMINACIÓN  COMPATIBILIDAD DE DISPOSITIVOS PROPUESTOS CON INSTALACIONES EXISTENTES 11 Metodología

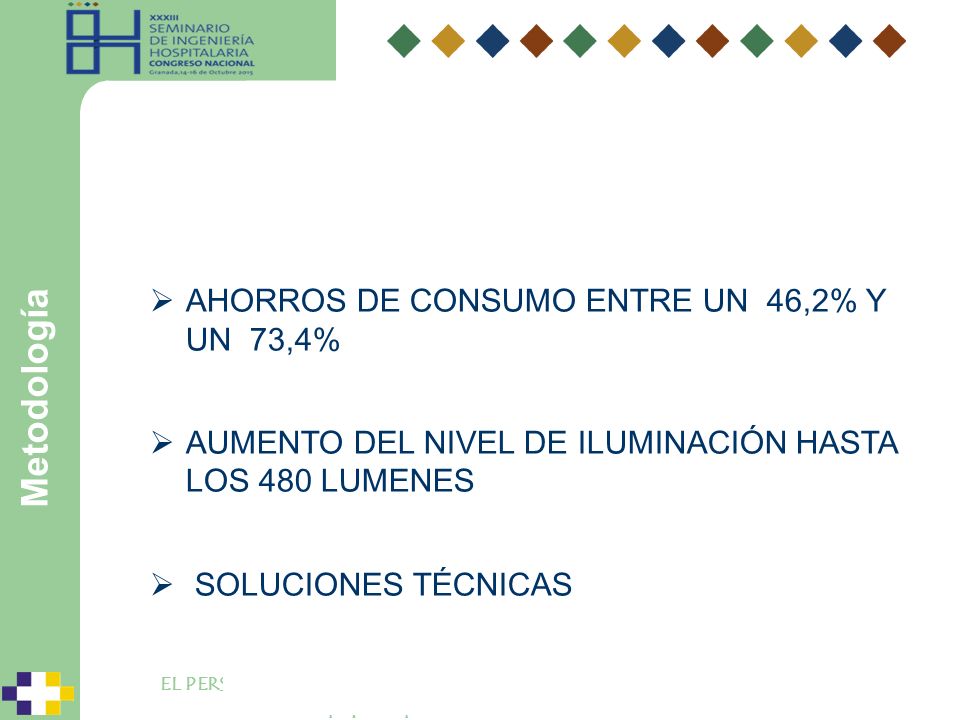

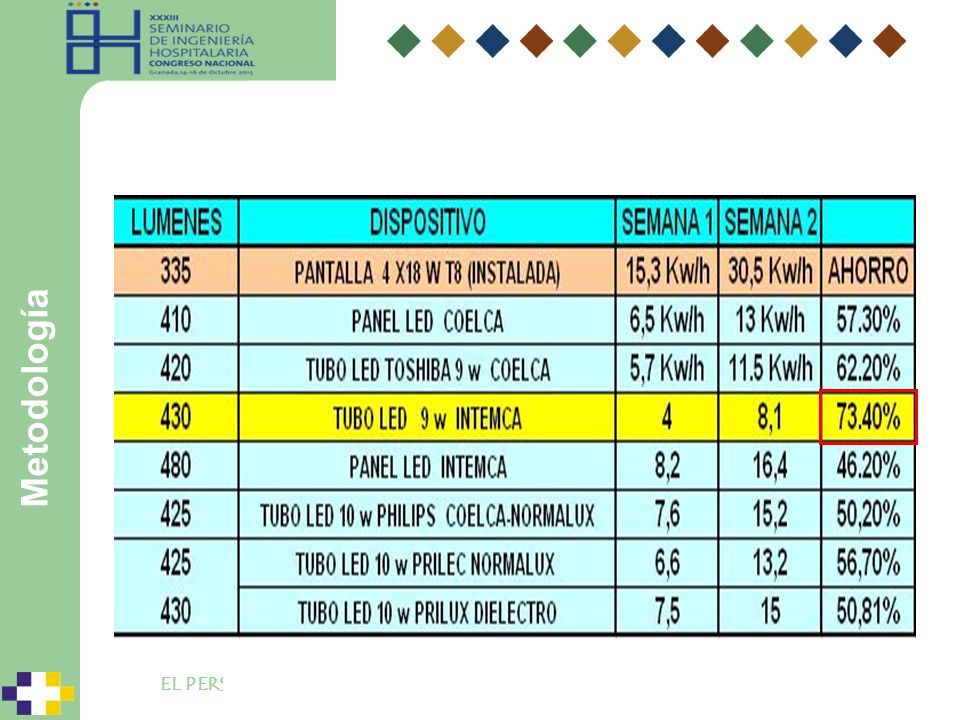

12 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias 12  AHORROS DE CONSUMO ENTRE UN 46,2% Y UN 73,4%  AUMENTO DEL NIVEL DE ILUMINACIÓN HASTA LOS 480 LUMENES  SOLUCIONES TÉCNICAS Metodología

13 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias 13 Metodología

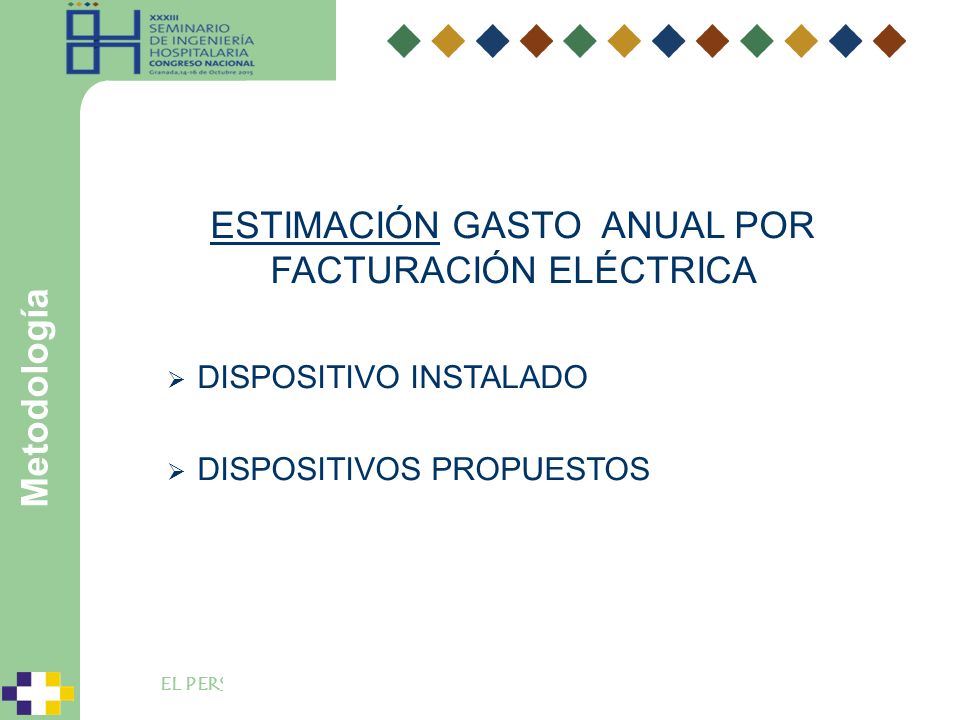

14 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias ESTIMACIÓN GASTO ANUAL POR FACTURACIÓN ELÉCTRICA  DISPOSITIVO INSTALADO  DISPOSITIVOS PROPUESTOS 14 Metodología

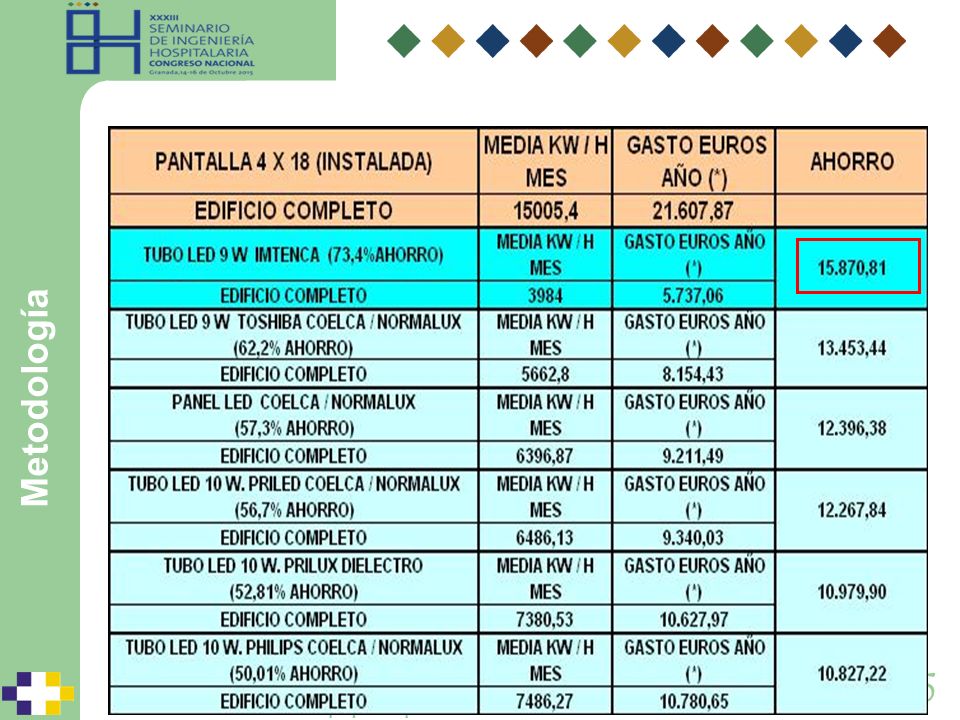

15 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias 15 Metodología

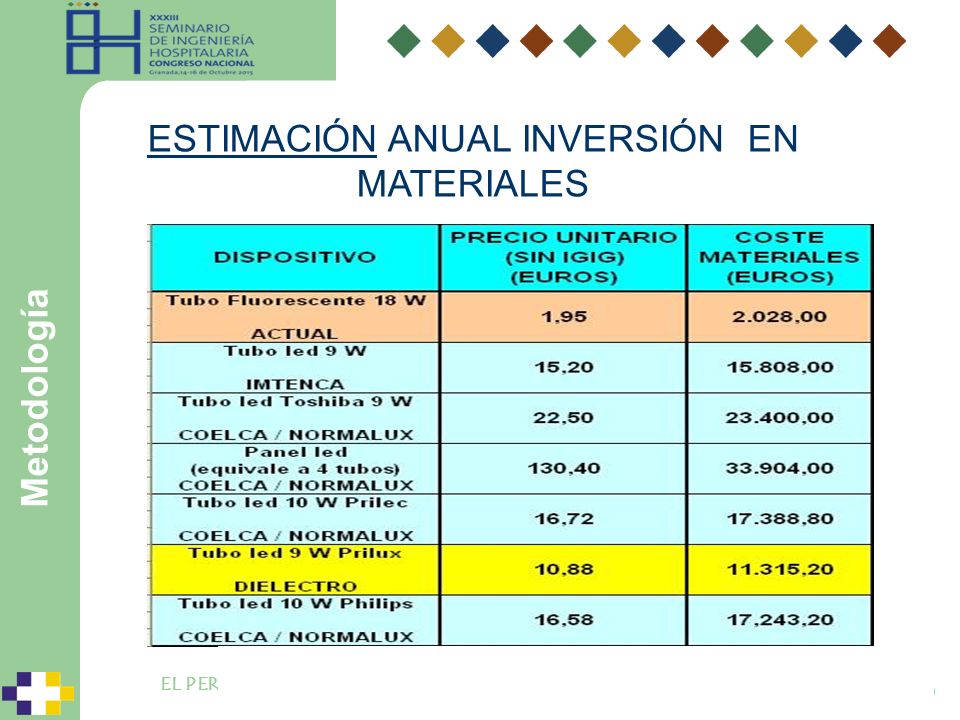

16 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias ESTIMACIÓN ANUAL INVERSIÓN EN MATERIALES 16 Metodología

17 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias 17 ESTIMACIÓN ANUAL INVERSIÓN EN MANO DE OBRA Metodología

18 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias Metodología

19 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias 19 ESTIMACIÓN INVERSIÓN ANUAL TOTAL Metodología

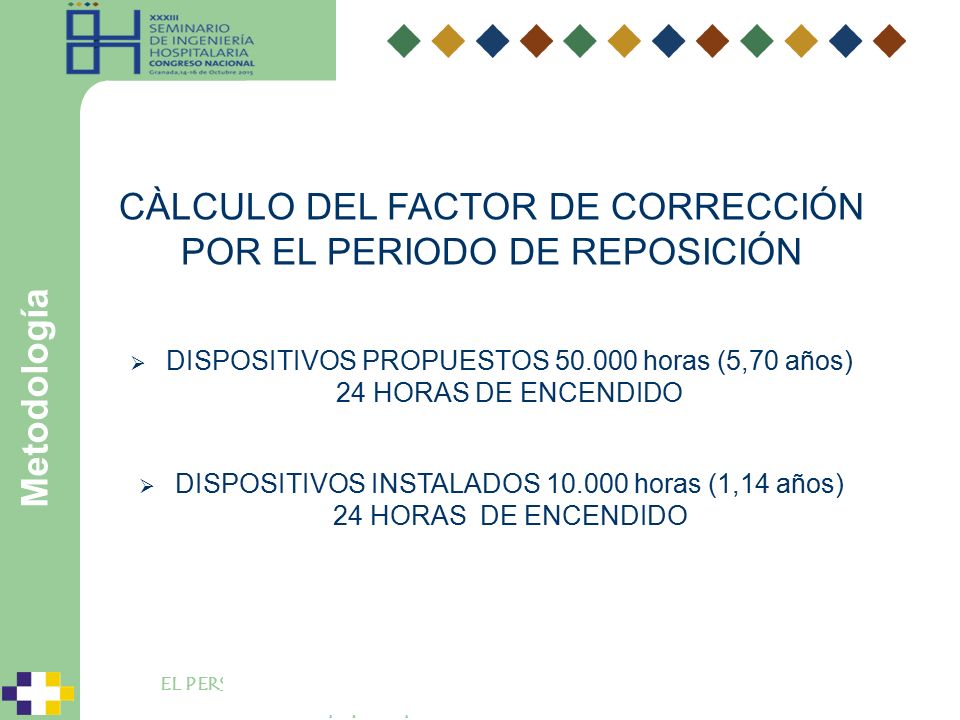

20 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias CÀLCULO DEL FACTOR DE CORRECCIÓN POR EL PERIODO DE REPOSICIÓN  DISPOSITIVOS PROPUESTOS 50.000 horas (5,70 años) 24 HORAS DE ENCENDIDO  DISPOSITIVOS INSTALADOS 10.000 horas (1,14 años) 24 HORAS DE ENCENDIDO 20 Metodología

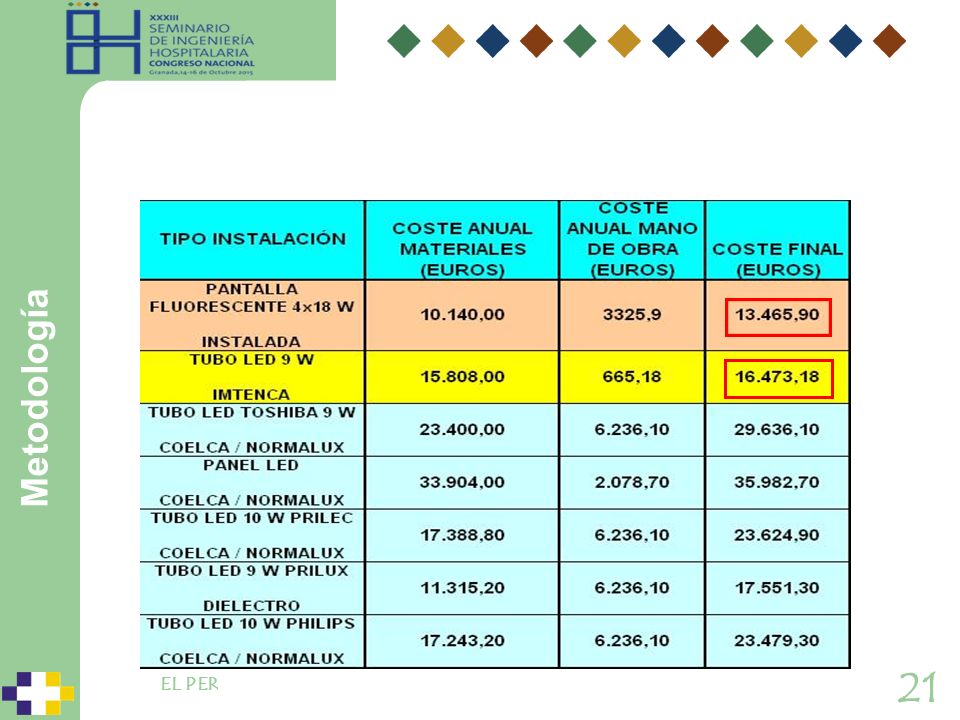

21 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias 21 Metodología

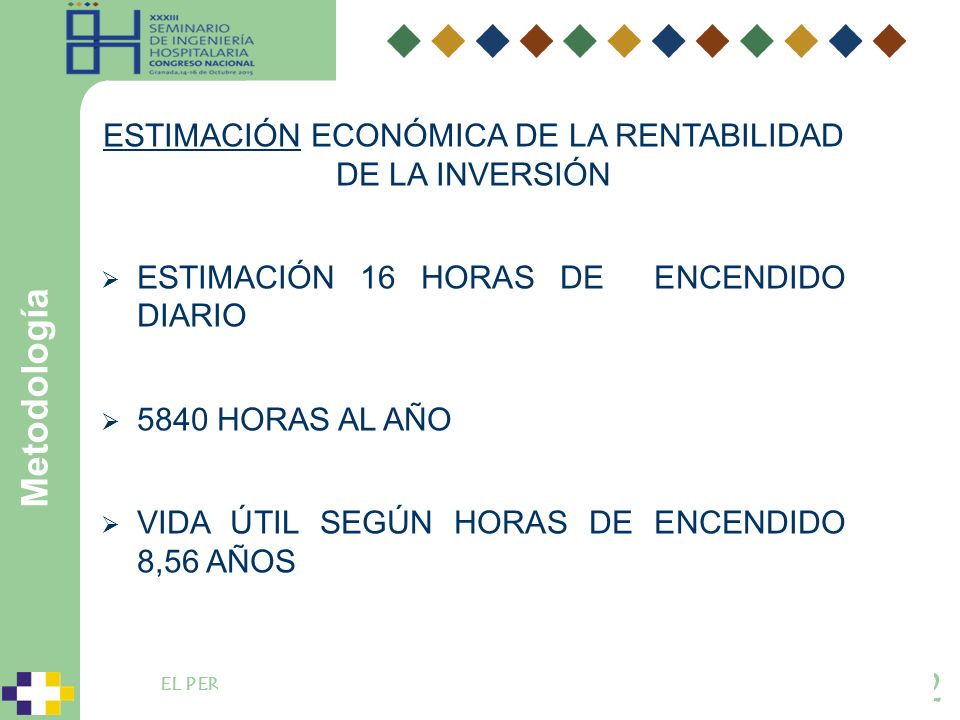

22 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias 22 ESTIMACIÓN ECONÓMICA DE LA RENTABILIDAD DE LA INVERSIÓN  ESTIMACIÓN 16 HORAS DE ENCENDIDO DIARIO  5840 HORAS AL AÑO  VIDA ÚTIL SEGÚN HORAS DE ENCENDIDO 8,56 AÑOS Metodología

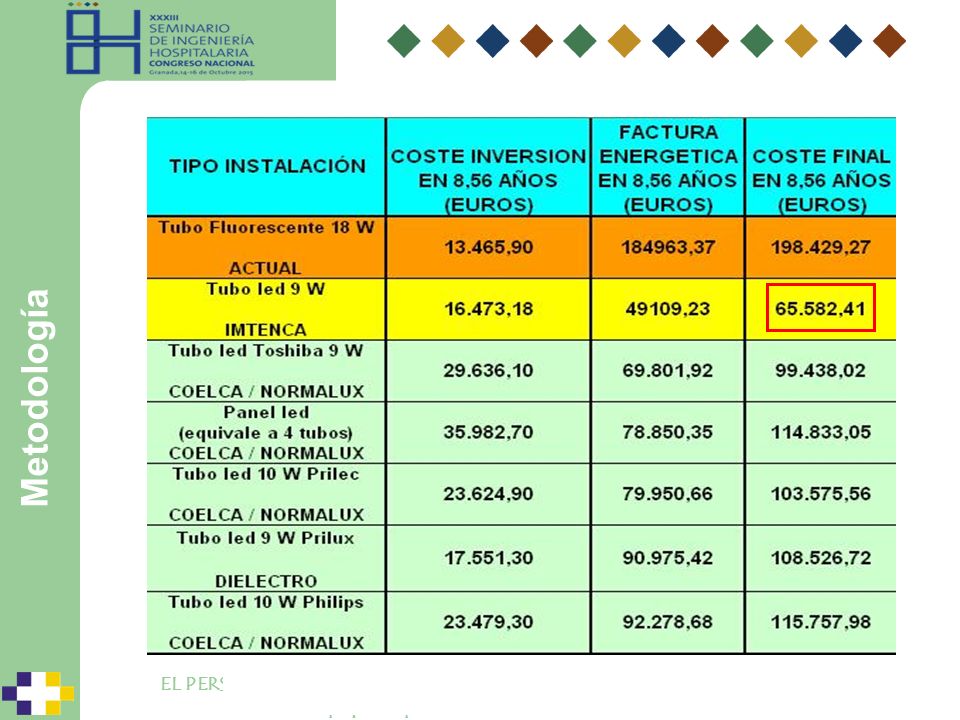

23 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias 23 Metodología

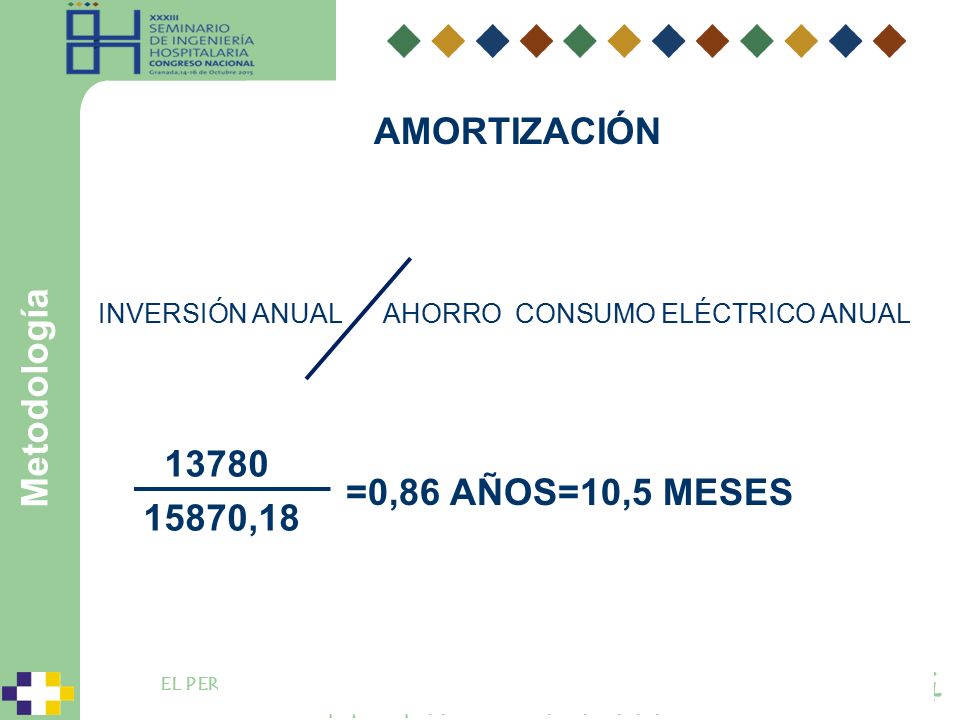

24 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias AMORTIZACIÓN INVERSIÓN ANUAL AHORRO CONSUMO ELÉCTRICO ANUAL =0,86 AÑOS=10,5 MESES 24 13780 15870,18 Metodología

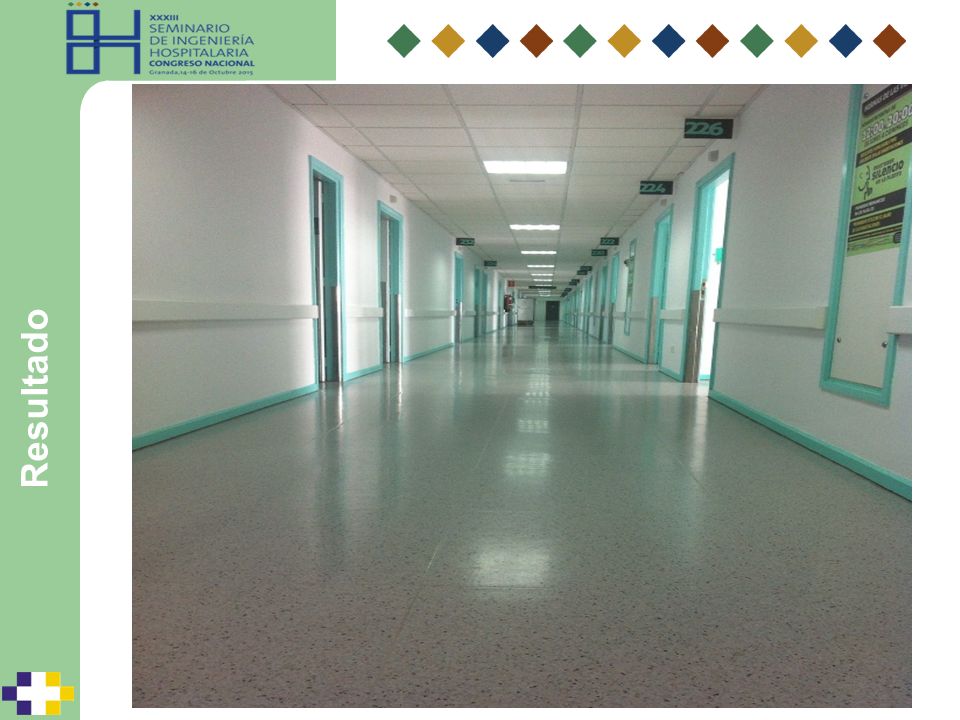

25 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias Resultado

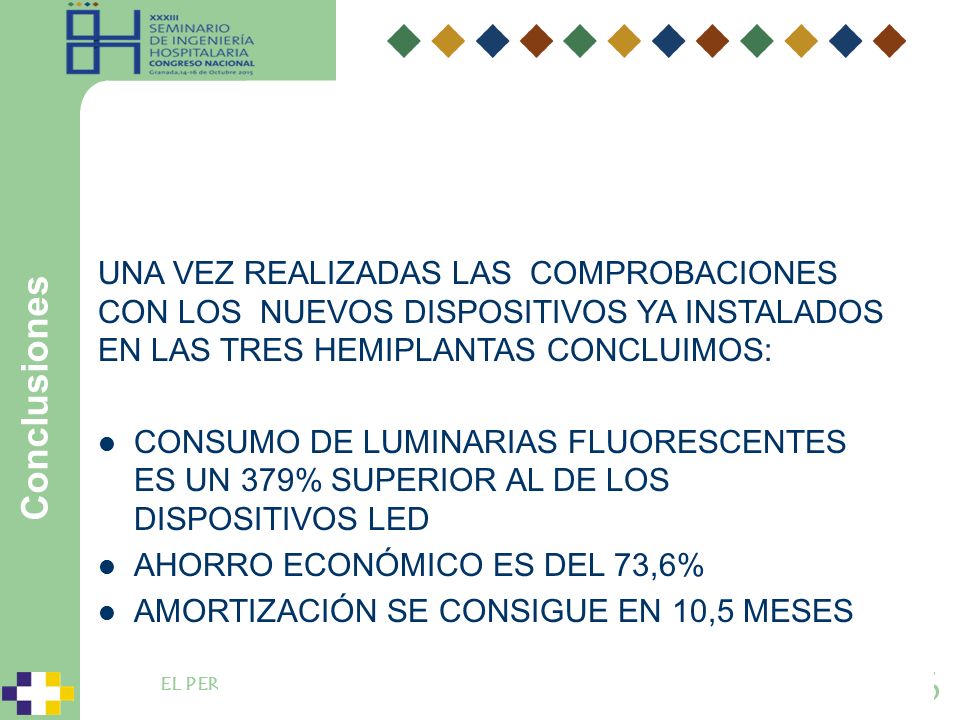

26 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias UNA VEZ REALIZADAS LAS COMPROBACIONES CON LOS NUEVOS DISPOSITIVOS YA INSTALADOS EN LAS TRES HEMIPLANTAS CONCLUIMOS: CONSUMO DE LUMINARIAS FLUORESCENTES ES UN 379% SUPERIOR AL DE LOS DISPOSITIVOS LED AHORRO ECONÓMICO ES DEL 73,6% AMORTIZACIÓN SE CONSIGUE EN 10,5 MESES 26 Conclusiones

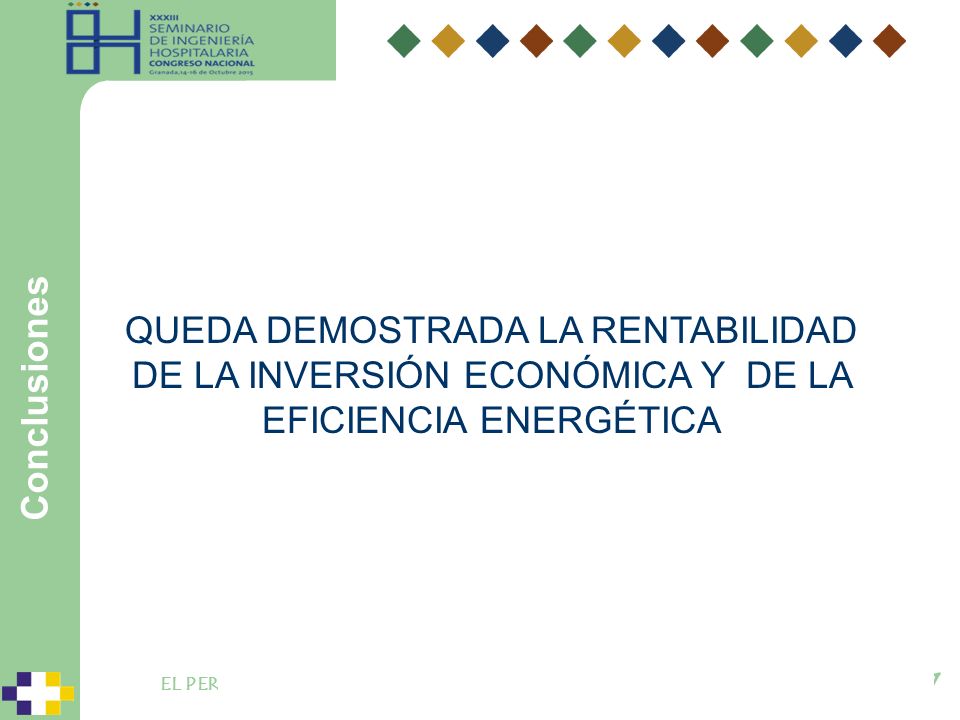

27 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias QUEDA DEMOSTRADA LA RENTABILIDAD DE LA INVERSIÓN ECONÓMICA Y DE LA EFICIENCIA ENERGÉTICA 27 Conclusiones

28 EL PERSONAL DE INGENIERÍA COMO MATERIA PRIMA PARA EL AHORRO Complejo Hospitalario Universitario de Canarias 28 Fco. Javier Ledesma Martin José Carlos Fernández Aldecoa - Reinaldo Suarez Martin PROYECTO DE EFICIENCIA ENERGÉTICA EN LOS SISTEMAS DE ILUMINACIÓN DEL COMPLEJO HOSPITALARIO DE CANARIAS Servicio Canario de la Salud COMPLEJO HOSPITALARIO UNIVERSITARIO DE CANARIAS
