Energía hidráulica. Hecho por: Miguel Cendrero, Aitor Morillo, Alfonso Rodrigo & Eryk Zukowski 1ºBBach.

Presentación del tema: "Energía hidráulica. Hecho por: Miguel Cendrero, Aitor Morillo, Alfonso Rodrigo & Eryk Zukowski 1ºBBach."— Transcripción de la presentación:

1 Energía hidráulica. Hecho por: Miguel Cendrero, Aitor Morillo, Alfonso Rodrigo & Eryk Zukowski 1ºBBach.

2 Esquema de funcionamiento.

3 Transformaciones de energía.

4 Tipos de turbinas. Rueda hidráulica Rendimiento: 20%
Turbina Fourneyron (1826) Rendimiento: 80% - 85% Rueda hidráulica Rendimiento: 20% Turbina Kaplan (1910) Rendimiento: 93% - 95% Turbina Pelton (1870) Rendimiento: 90%

5 Partes de una central hidroeléctrica.
Embalse Presa de bóveda Presa de gravedad

6

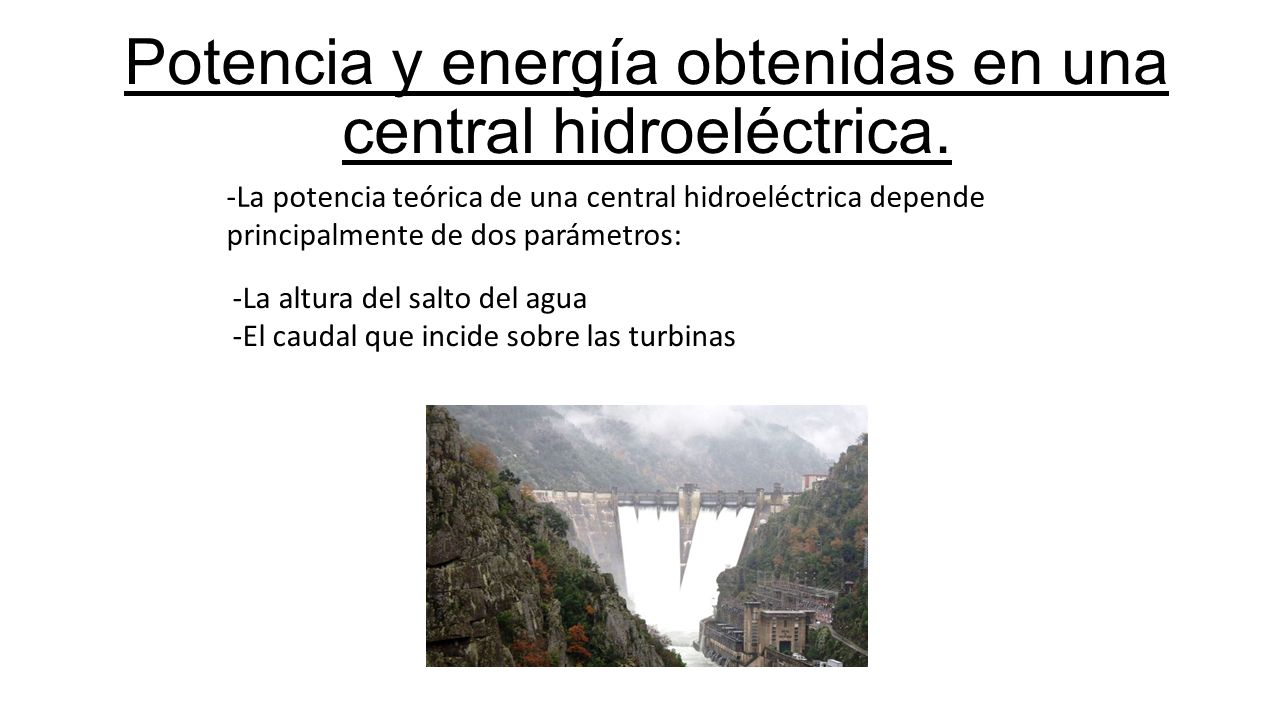

7 Potencia y energía obtenidas en una central hidroeléctrica.
-La potencia teórica de una central hidroeléctrica depende principalmente de dos parámetros: -La altura del salto del agua -El caudal que incide sobre las turbinas

8 Fórmulas. P=9,8 · Q · h E=P · t=9,8 · Q · h · t - Donde:
- Las fórmulas que permiten calcular la potencia y energía teóricas son: P=9,8 · Q · h E=P · t=9,8 · Q · h · t - Donde: P=Potencia teórica de la central en kW = Potencia hidráulica Q= Caudal del agua en m3/s h= Altura en metros (desde la superficie del embalse hasta el punto donde esta la turbina) t= Tiempo en horas E= Energía teórica obtenida en kWh = Energía Hidráulica

9 Tipos de centrales. Grandes centrales o centrales hidroeléctricas: Su potencia > 10 MW. Se encuentran cerca de cuencas de ríos con caudales grandes. Minicentrales: Su potencia < 10 MW. Se encuentran próximas a los ríos. - No existe un consenso como tal que establezca estas limitaciones, pero la UNIPEDE (Unión de Productores de Electricidad) acepta estas potencias para dividirlas.

10 Tipos de centrales. - Centrales de bombeo puro: Éste tipo actúa diferente dependiendo de la demanda. - Centrales de bombeo mixtas. - Durante las horas de máxima demanda energética. - Durante las horas de menos demanda energética.

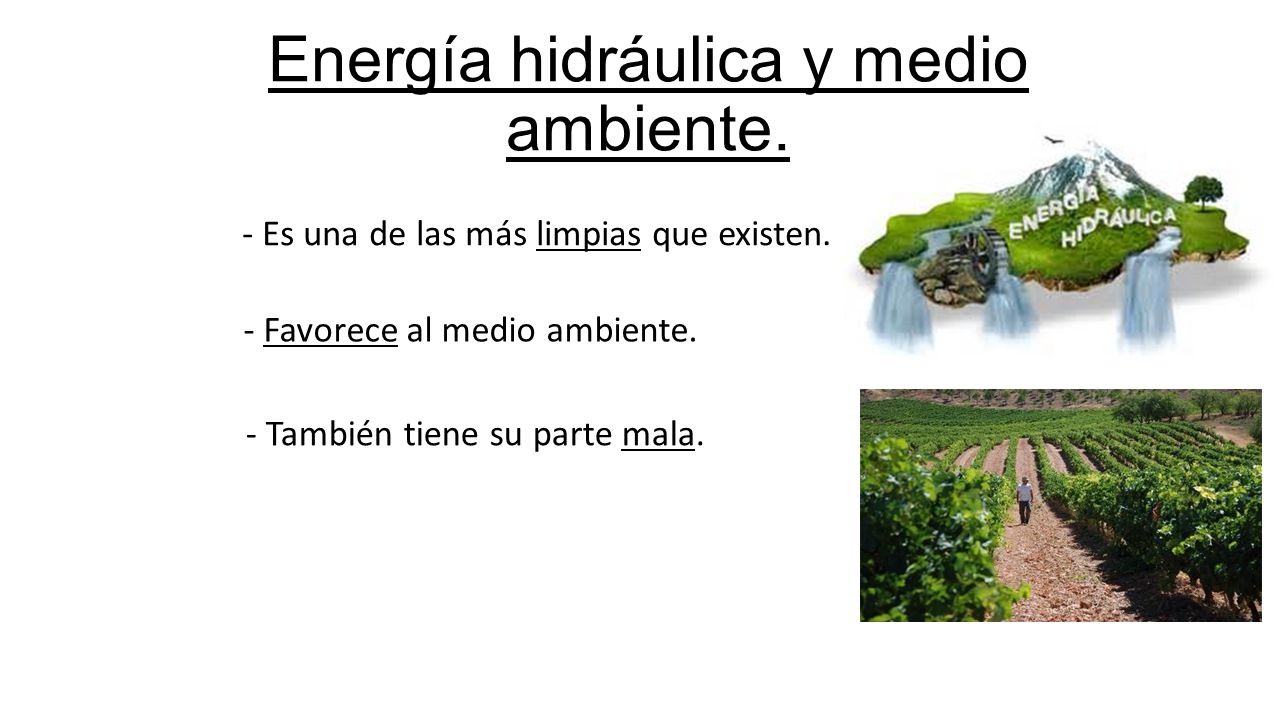

11 Energía hidráulica y medio ambiente.
- Es una de las más limpias que existen. - Favorece al medio ambiente. - También tiene su parte mala.

12 Central hidroeléctrica mas grande del mundo.
- El complejo de la Presa de las Tres Gargantas, en la provincia de Hubei, en China, tiene la mayor capacidad de generar energía del mundo. El complejo chino incluye dos centrales de generación: la presa de las Tres Gargantas ( MW) y la presa Gezhouba (2.715 MW) la capacidad total de generación de este complejo alcanzaría los MW.
