1 TALLER DE ARQUITECTURA BIOCLIMÁTICA ANA LAURA ORTIZ ALMAZAN
UNIVERSIDAD CRISTOBAL COLÓN MAESTRIA EN DISEÑO ARQUITECTÓNICO Y BIOCLIMATISMO TALLER DE ARQUITECTURA BIOCLIMÁTICA ALUMNO: ANA LAURA ORTIZ ALMAZAN 01/NOVIEMBRE/2014

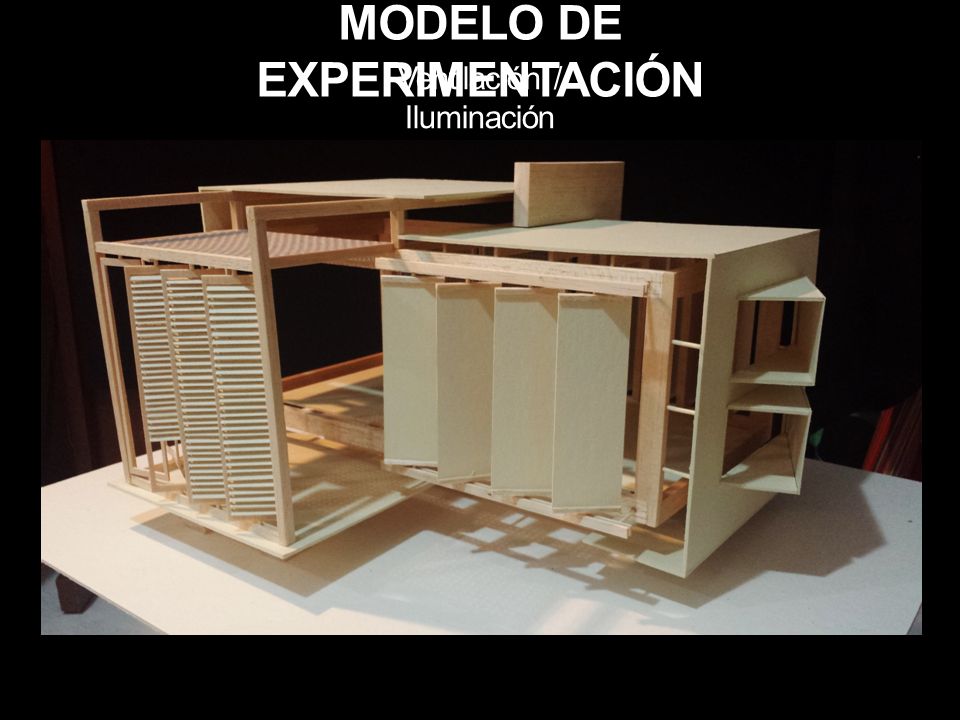

2 MODELO DE EXPERIMENTACIÓN
Ventilación / Iluminación

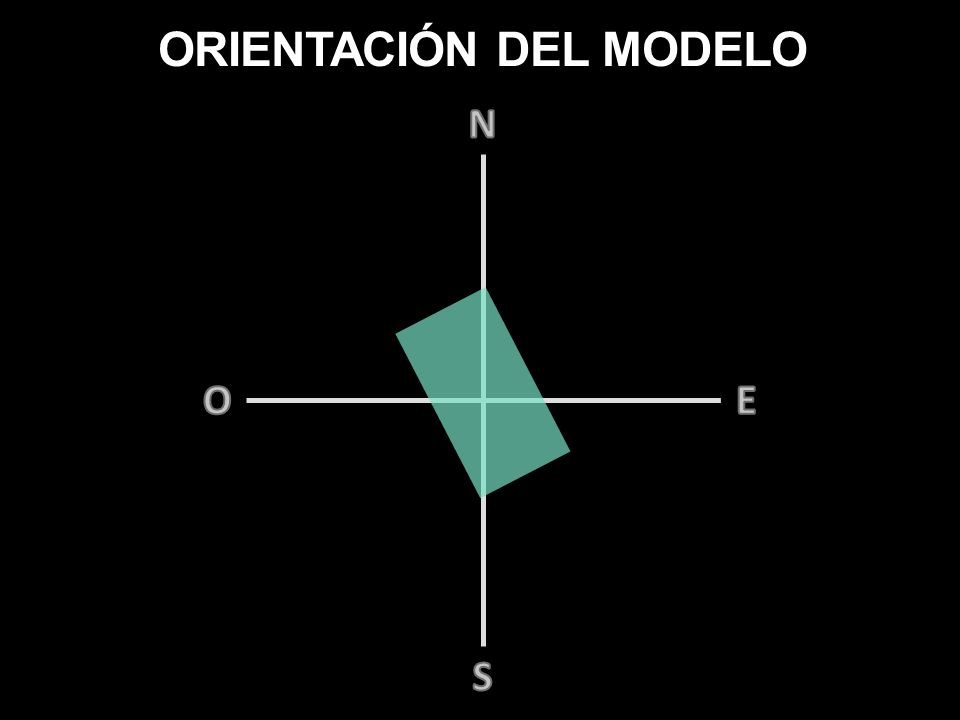

3 ORIENTACIÓN DEL MODELO
S E O

4 Y por la tarde abrir todos los espacios en donde la
FACHADA NORESTE Uso de persianas y una cubierta corrediza que permiten mantener durante la mañana esta fachada cerrada completamente, así como terraza cubierta Y por la tarde abrir todos los espacios en donde la terraza queda abierta en su totalidad y de igual manera las persianas permiten dirigir el aire al interior

5 FACHADA SUROESTE cortinas abatibles Y por la tarde evitar el Sol
Uso de elementos verticales que por la posición del sol en la tarde impide la incidencia de los rayos del Sol al interior cortinas abatibles que por la mañana permiten abrir por completo la fachada Y por la tarde evitar el Sol

6 Ventanas deflectoras de aire que aprovechan los vientos dominantes
FACHADA NORTE En fachada Sur cubierta con mayor altura donde se colocaron salidas de aire caliente Ventanas deflectoras de aire que aprovechan los vientos dominantes

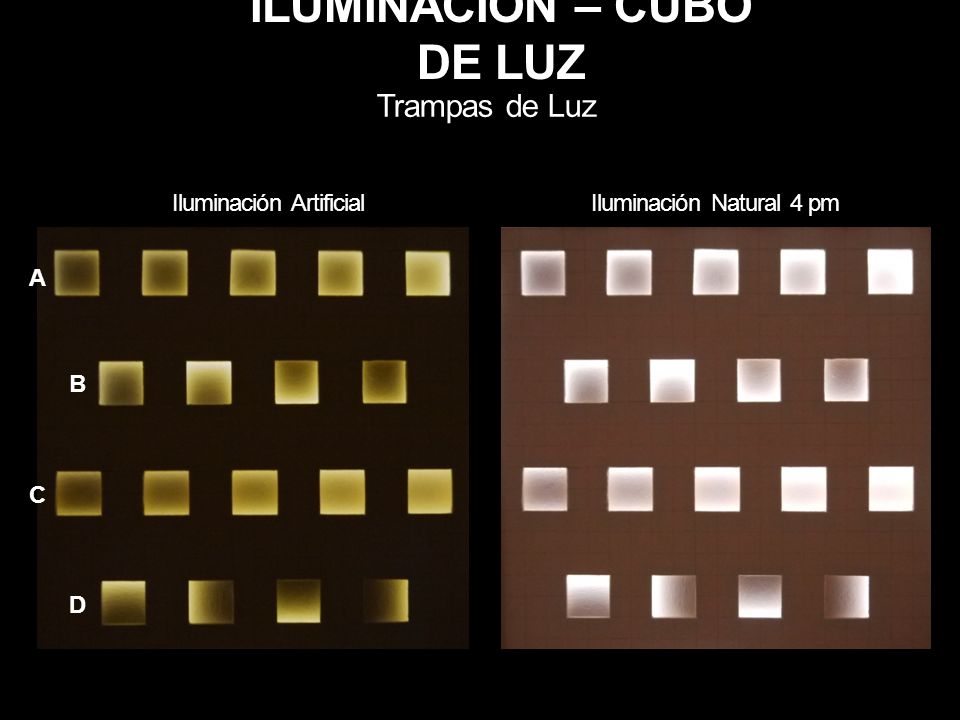

7 ILUMINACIÓN – CUBO DE LUZ
Trampas de Luz Iluminación Artificial Iluminación Natural 4 pm A B C D

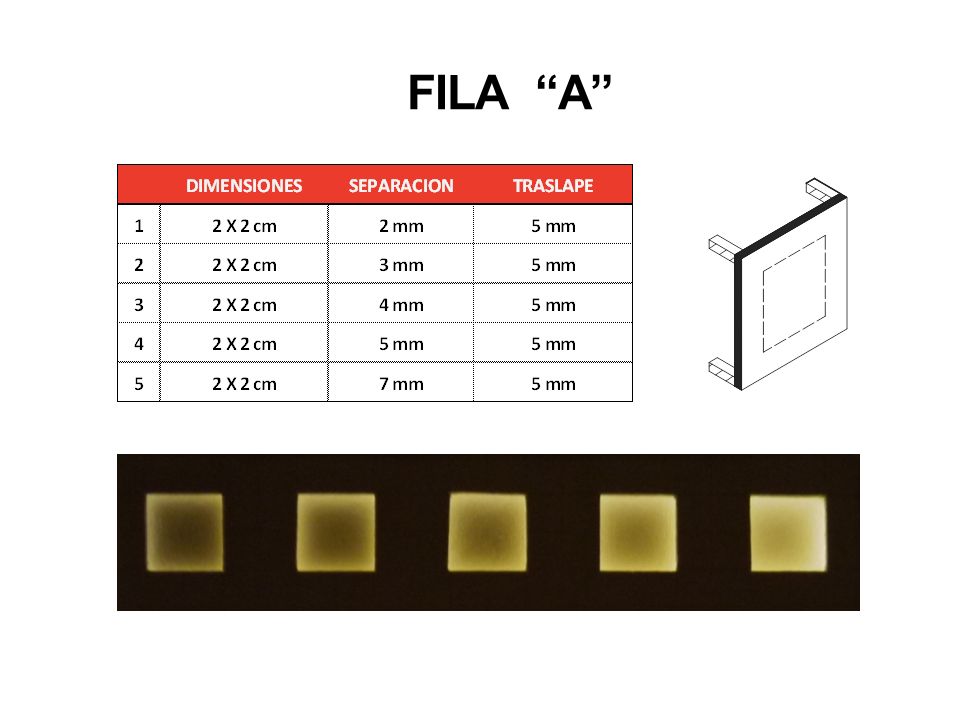

8 FILA “A”

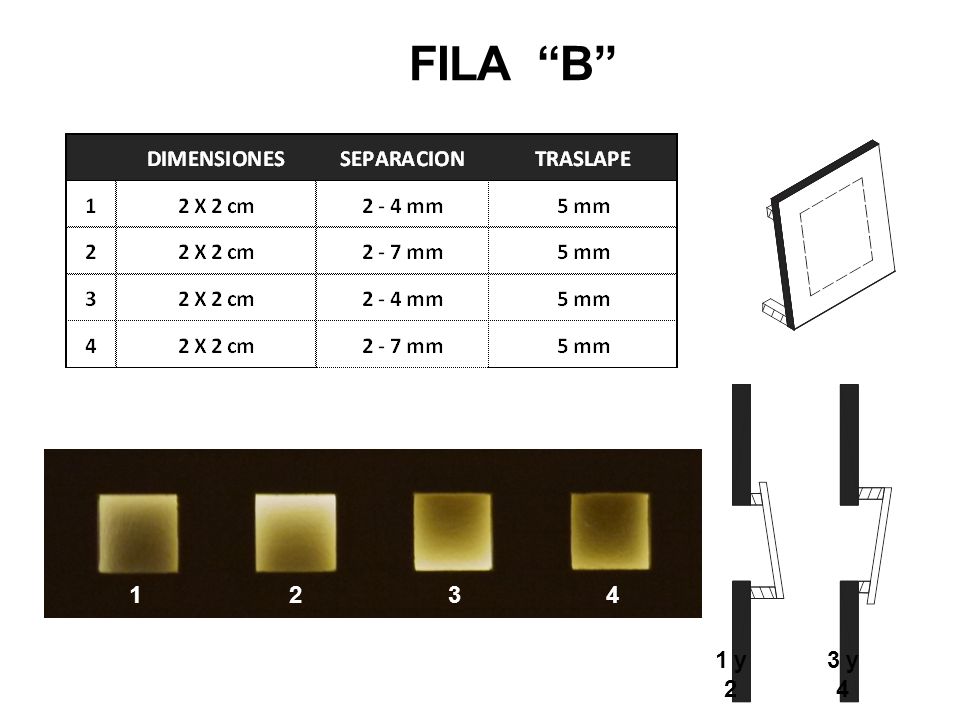

9 FILA “B” 1 2 3 4 1 y 2 3 y 4

10 FILA “C”

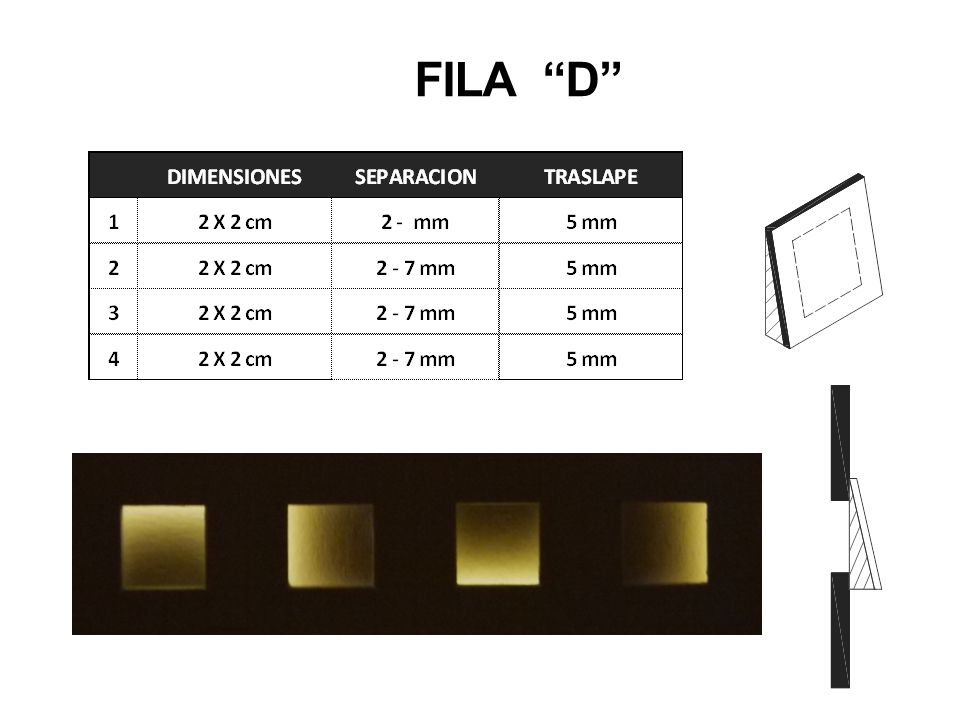

11 FILA “D”

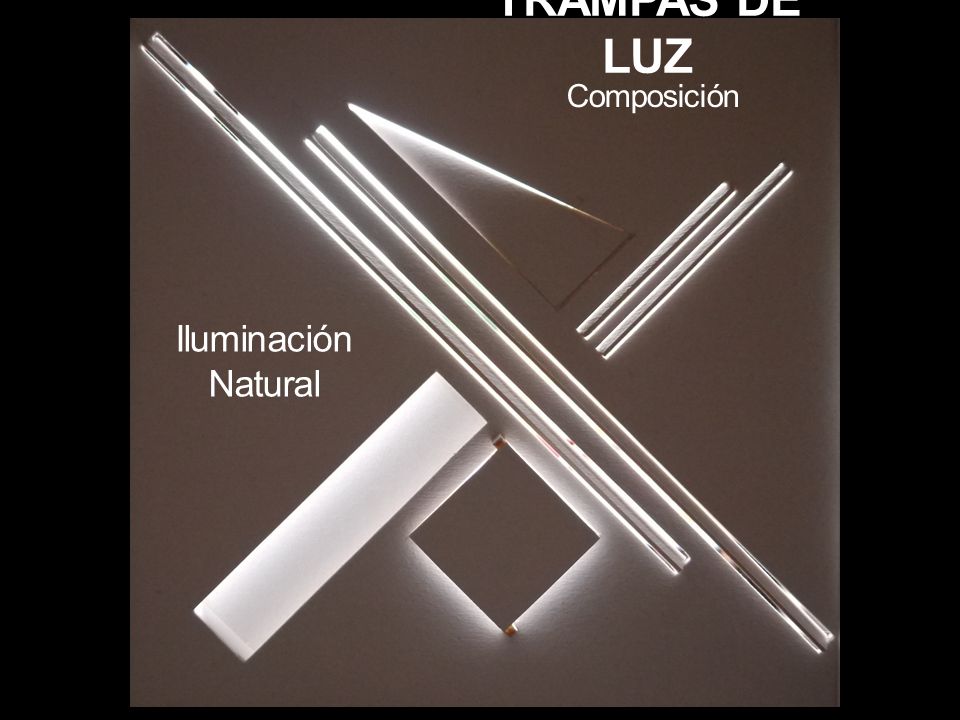

12 TRAMPAS DE LUZ Composición Iluminación Natural

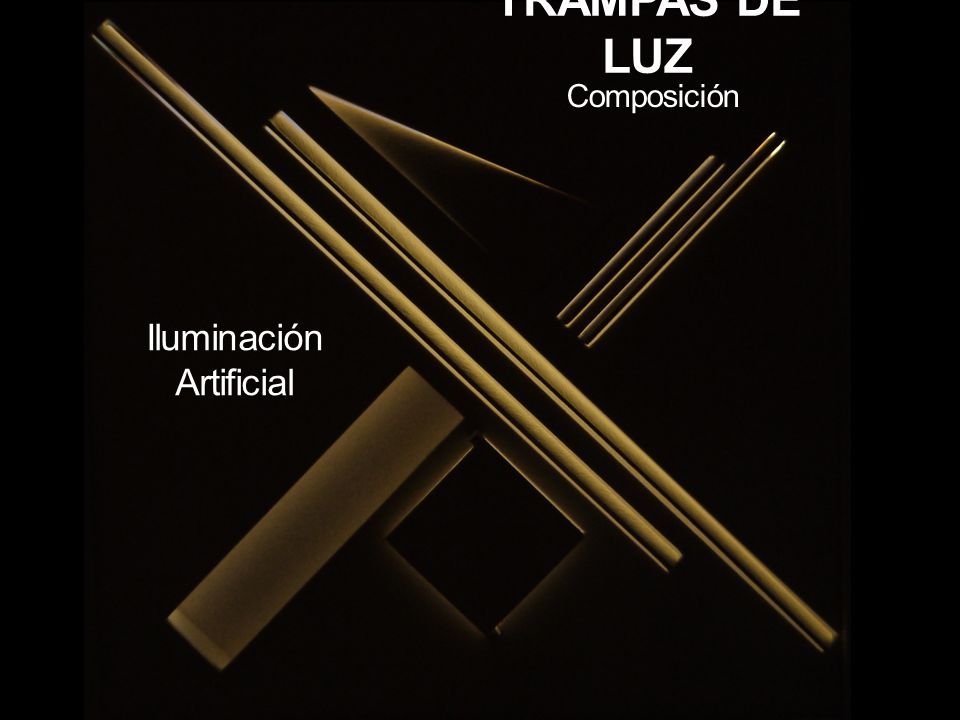

13 TRAMPAS DE LUZ Composición Iluminación Artificial

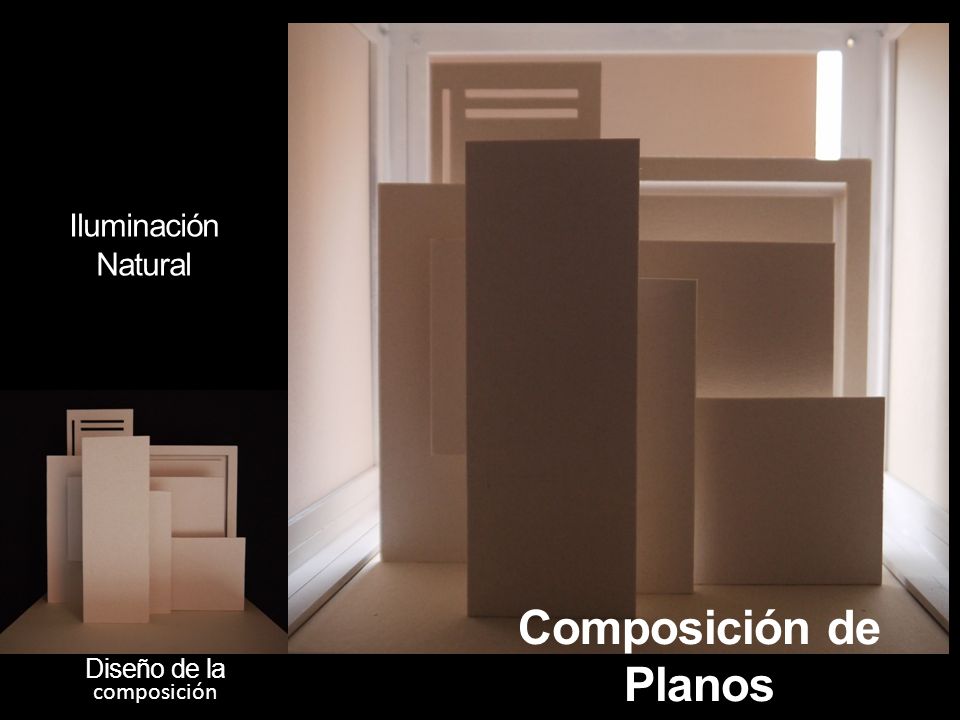

14 Iluminación Natural Diseño de la Composición de Planos composición

15 Iluminación Artificial Diseño de la Composición de Planos composición

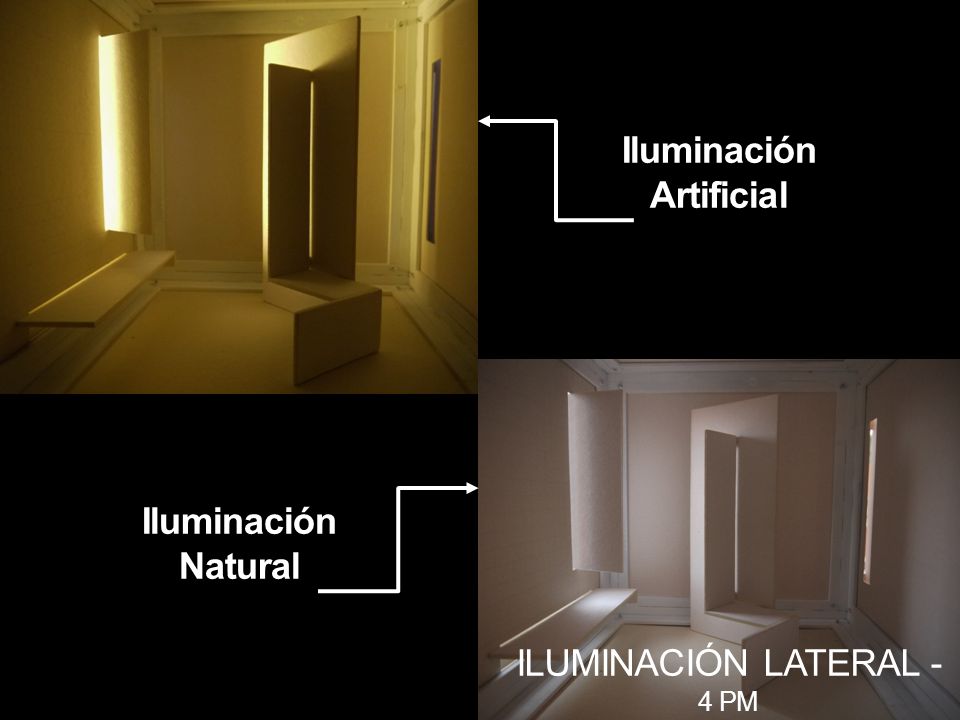

16 Iluminación Artificial
Iluminación Natural ILUMINACIÓN LATERAL - 4 PM

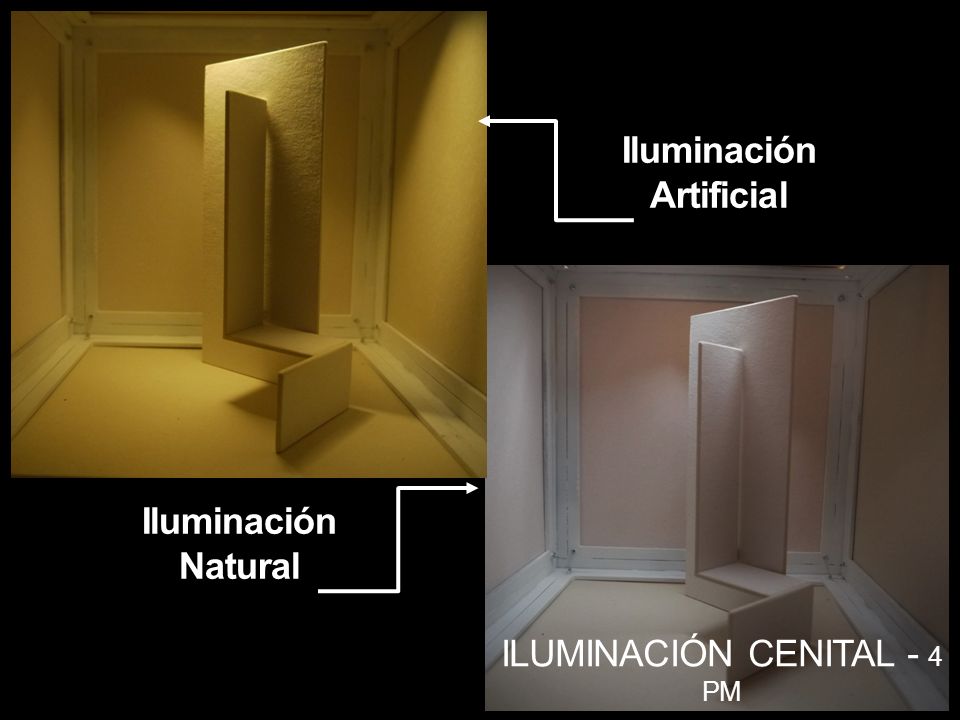

17 Iluminación Artificial
Iluminación Natural ILUMINACIÓN CENITAL - 4 PM

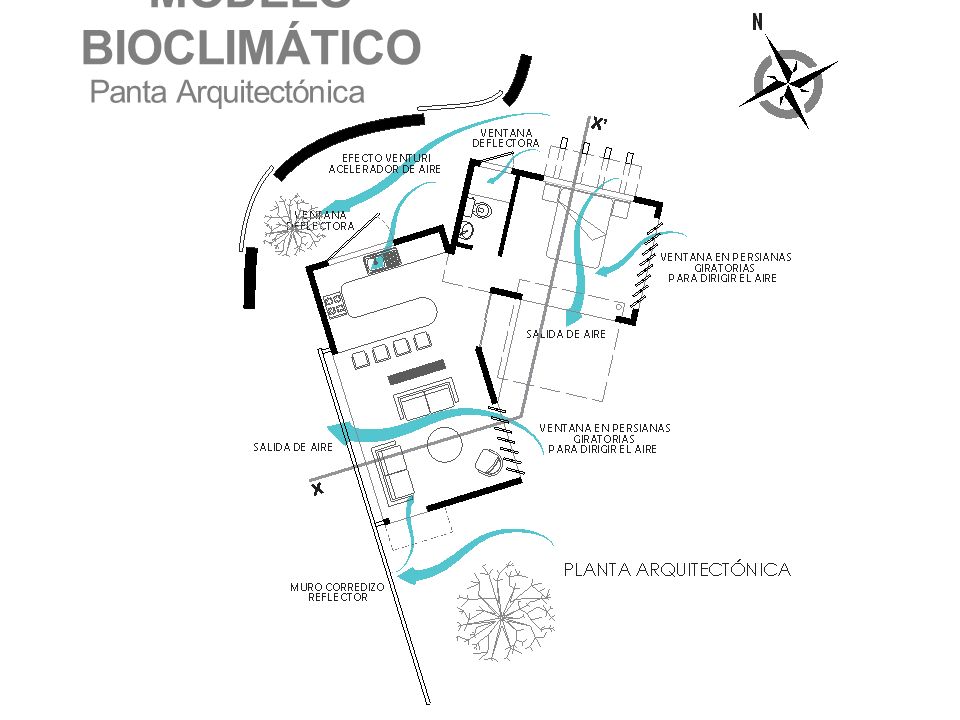

18 MODELO BIOCLIMÁTICO Panta Arquitectónica

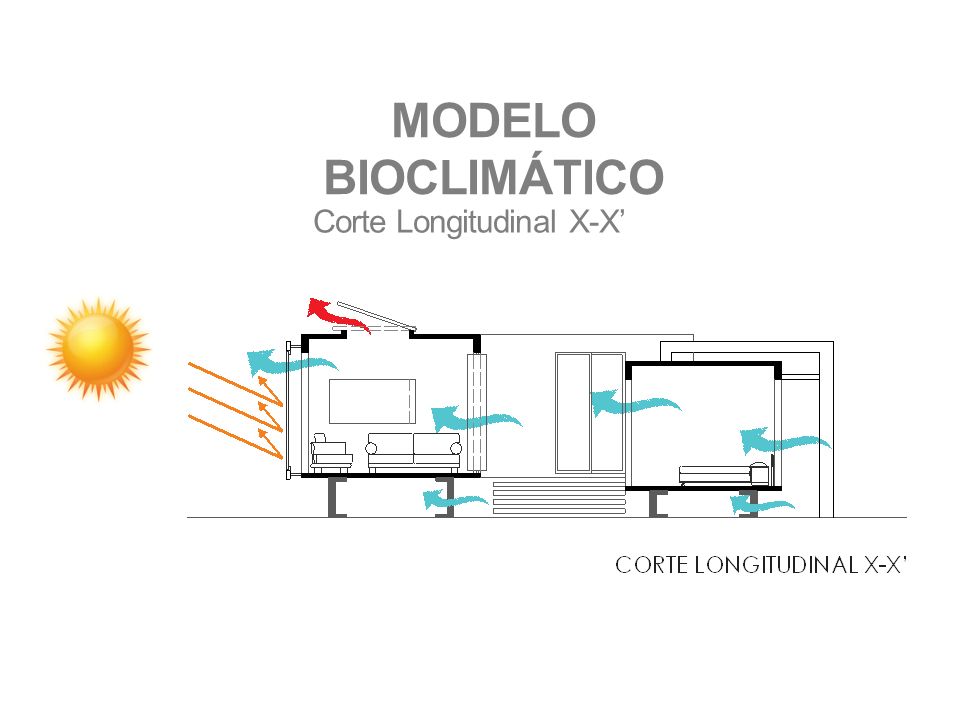

19 Corte Longitudinal X-X’
MODELO BIOCLIMÁTICO Corte Longitudinal X-X’

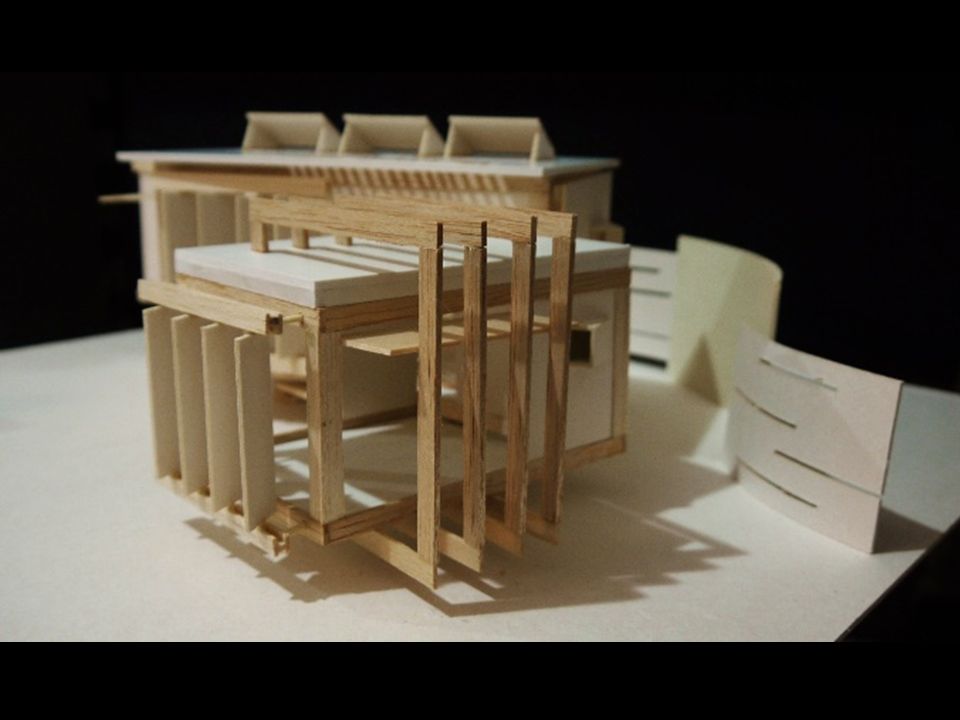

20

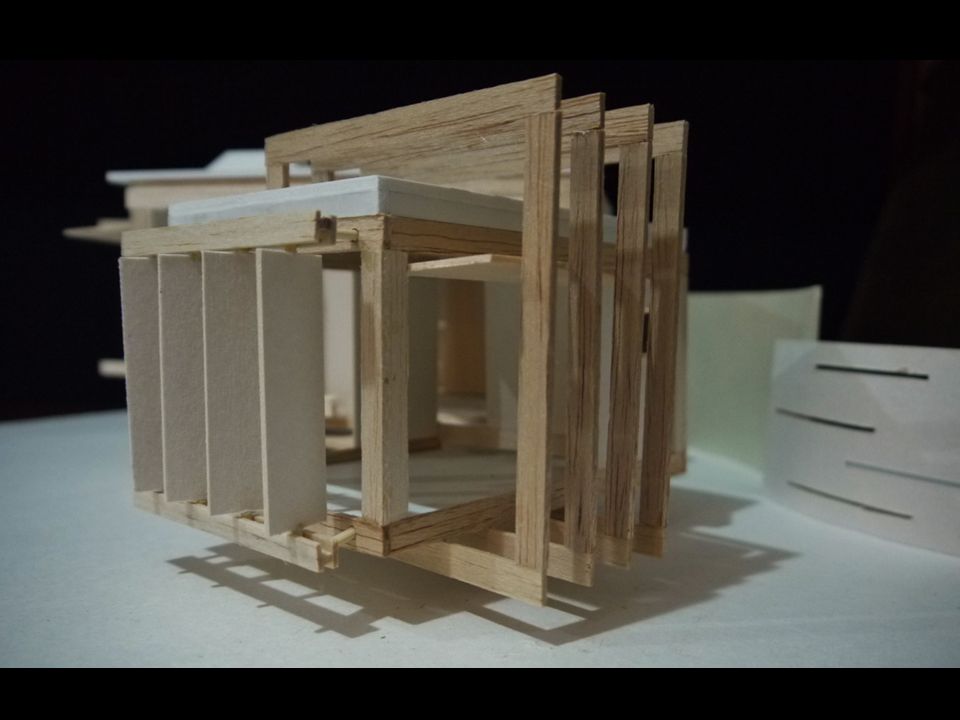

21

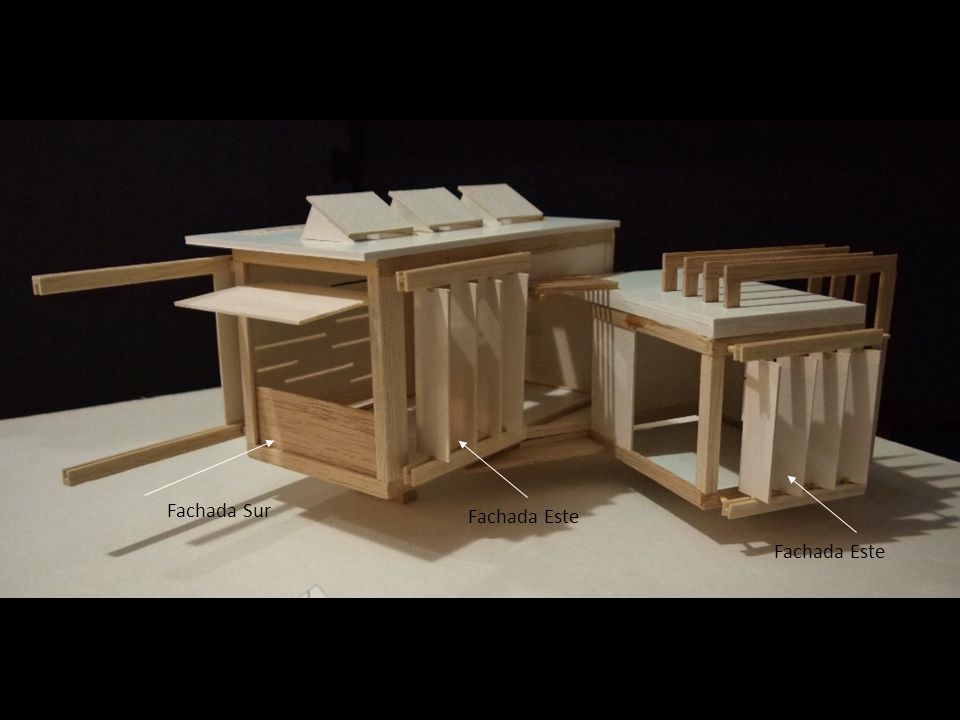

22 Fachada Este Fachada Sur

23 Y por las mañanas abrir por completo esta fachada
FACHADA OESTE Panel corredizo que por la tarde se mantendrá cerrado para evitar la incidencia de los rayos del Sol Y por las mañanas abrir por completo esta fachada

24 Barda para minimizar el impacto de los vientos del Norte
Fachada Sur Barda para minimizar el impacto de los vientos del Norte

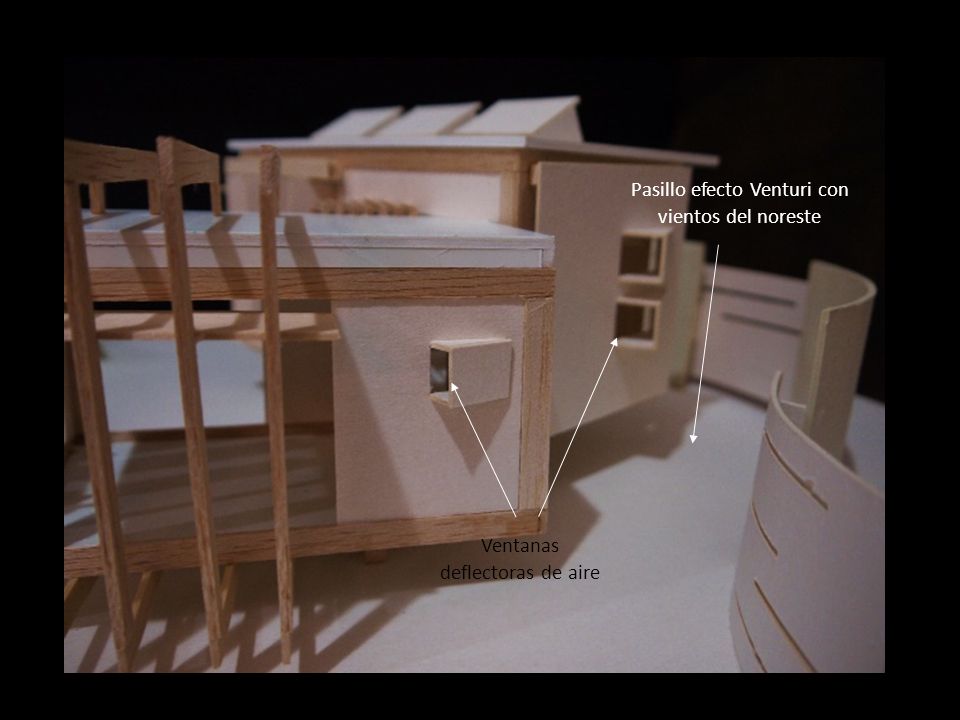

25 Ventanas deflectoras de aire
Pasillo efecto Venturi con vientos del noreste

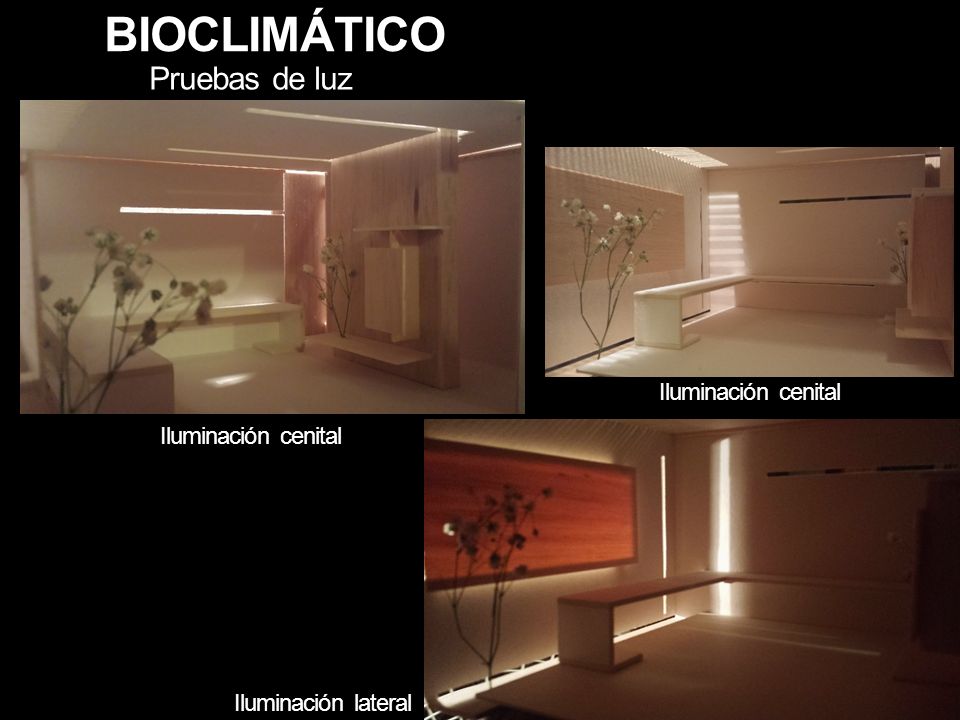

26 MODELO BIOCLIMÁTICO Pruebas de luz Iluminación cenital
Iluminación lateral
