1 Universidad Autónoma del Estado de México Facultad de Ingeniería Ingeniería en Computación Protocolos de Red Software de administración de Redes- Network Inspector Equipo 4 César Gibran Cadena Espinosa Jessica Enríquez Carmona Ricardo García Depine

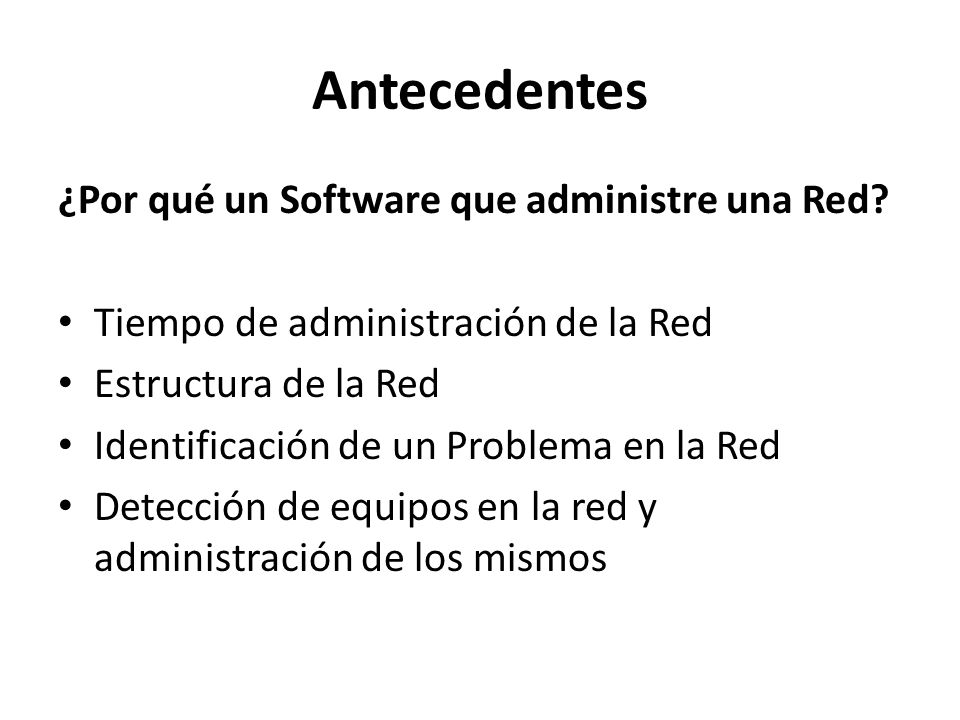

2 Antecedentes ¿Por qué un Software que administre una Red? Tiempo de administración de la Red Estructura de la Red Identificación de un Problema en la Red Detección de equipos en la red y administración de los mismos

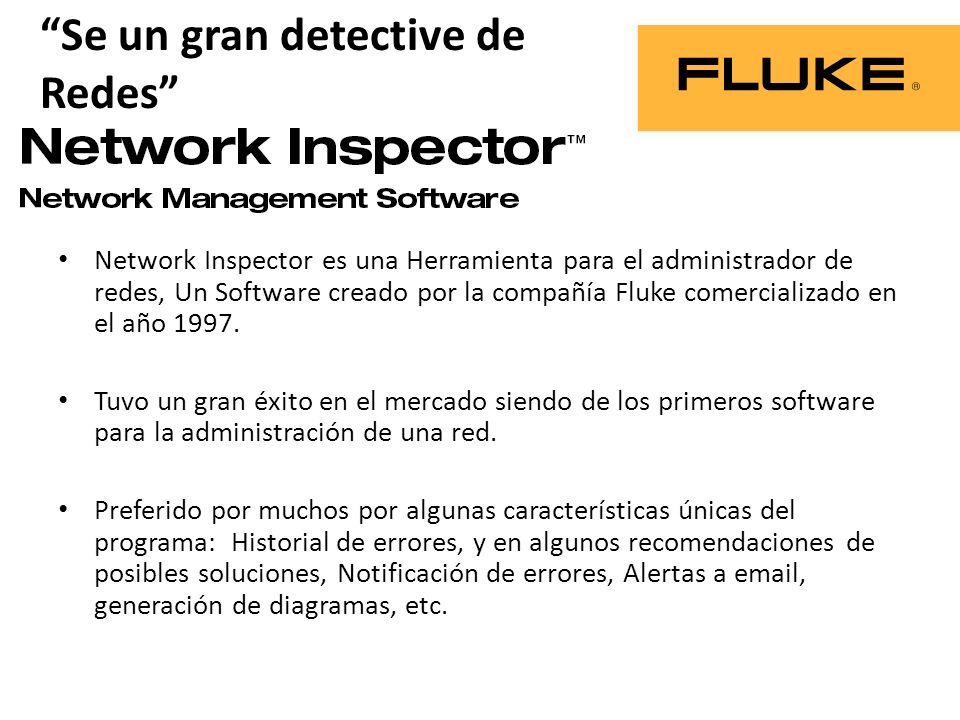

3 Network Inspector es una Herramienta para el administrador de redes, Un Software creado por la compañía Fluke comercializado en el año 1997. Tuvo un gran éxito en el mercado siendo de los primeros software para la administración de una red. Preferido por muchos por algunas características únicas del programa: Historial de errores, y en algunos recomendaciones de posibles soluciones, Notificación de errores, Alertas a email, generación de diagramas, etc. “Se un gran detective de Redes”

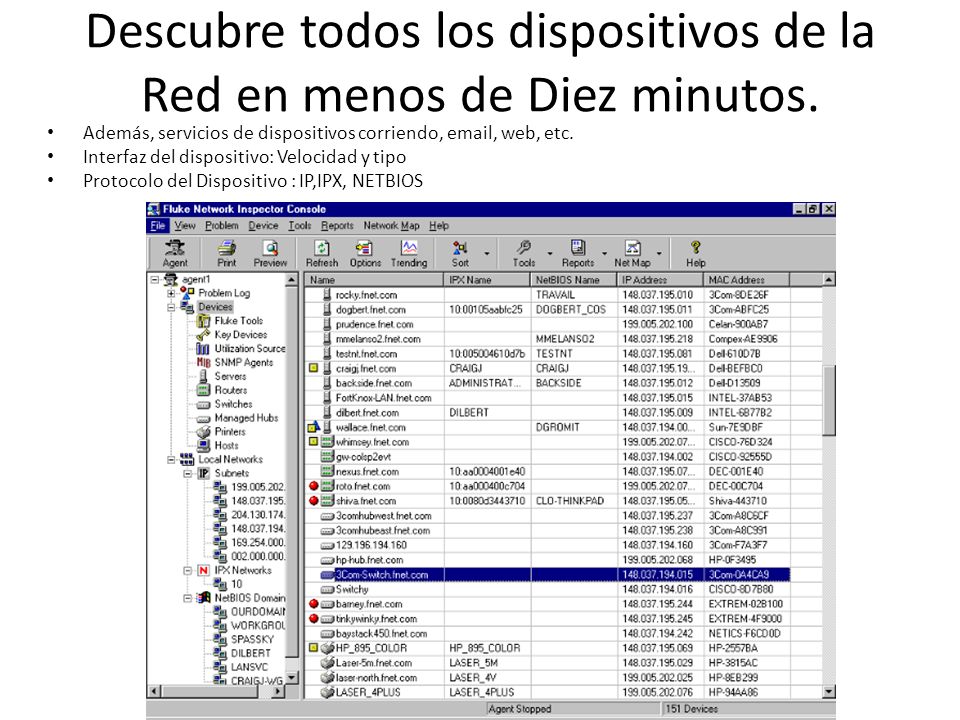

4 Descubre todos los dispositivos de la Red en menos de Diez minutos. Además, servicios de dispositivos corriendo, email, web, etc. Interfaz del dispositivo: Velocidad y tipo Protocolo del Dispositivo : IP,IPX, NETBIOS

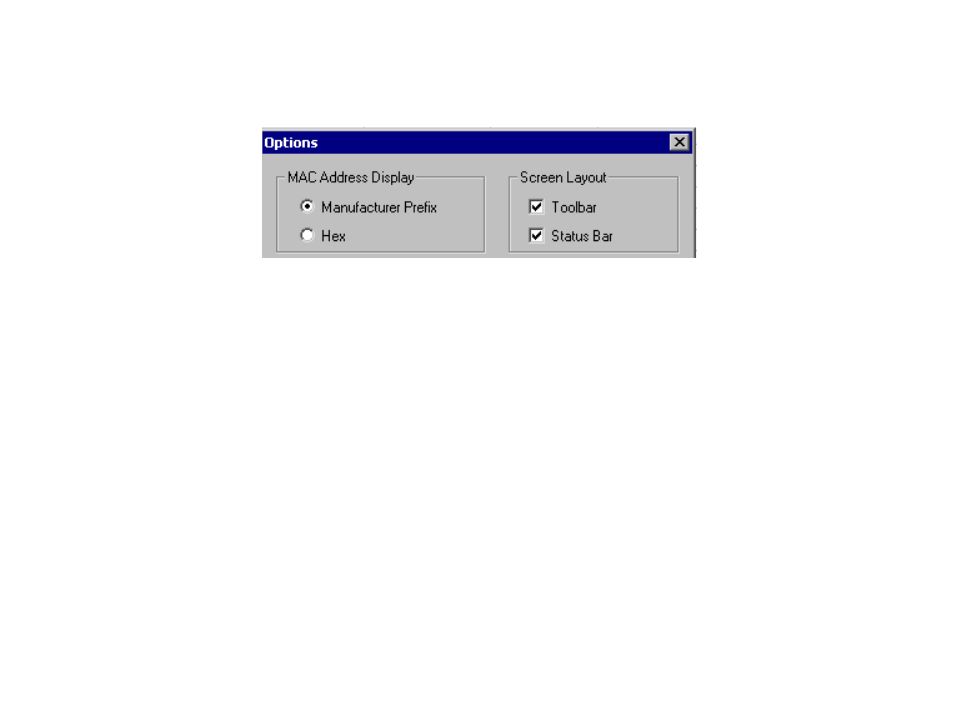

5

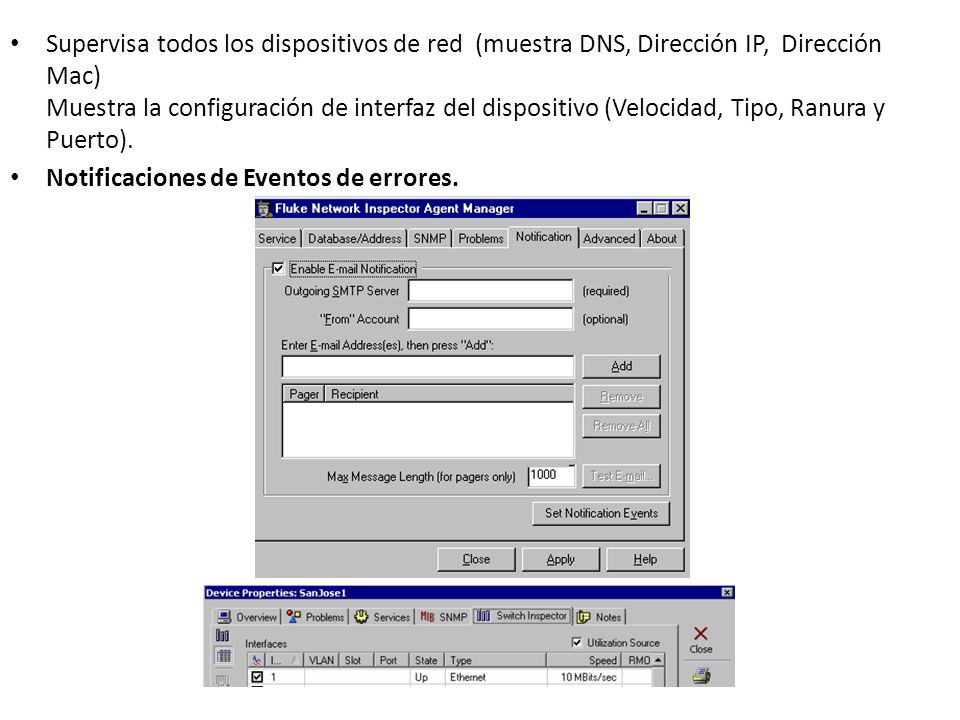

6 Supervisa todos los dispositivos de red (muestra DNS, Dirección IP, Dirección Mac) Muestra la configuración de interfaz del dispositivo (Velocidad, Tipo, Ranura y Puerto). Notificaciones de Eventos de errores.

7 Proporciona registros de errores y registro de cambios en los dispositivos de la red de forma continua. Recomienda soluciones a algunos problemas en las redes Permite el monitoreo remoto (subredes, segmentos)

8

9 Automáticamente genera un diagrama de cómo los dispositivos están conectados.(V 4.0) Desde la Versión 4.0 y mediante Visio

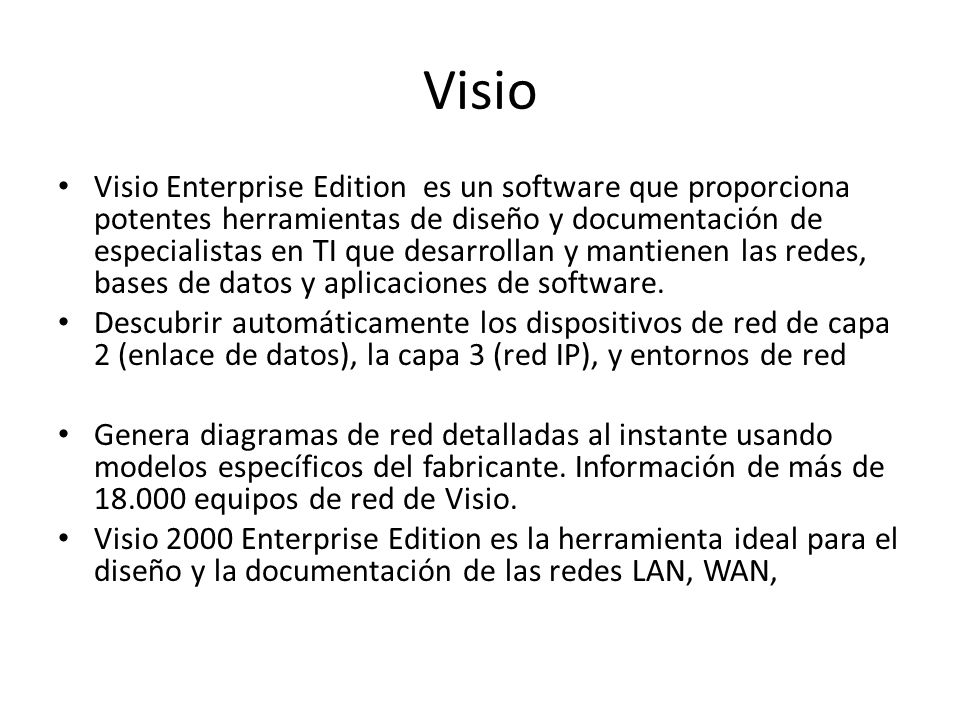

10 Visio Visio Enterprise Edition es un software que proporciona potentes herramientas de diseño y documentación de especialistas en TI que desarrollan y mantienen las redes, bases de datos y aplicaciones de software. Descubrir automáticamente los dispositivos de red de capa 2 (enlace de datos), la capa 3 (red IP), y entornos de red Genera diagramas de red detalladas al instante usando modelos específicos del fabricante. Información de más de 18.000 equipos de red de Visio. Visio 2000 Enterprise Edition es la herramienta ideal para el diseño y la documentación de las redes LAN, WAN,

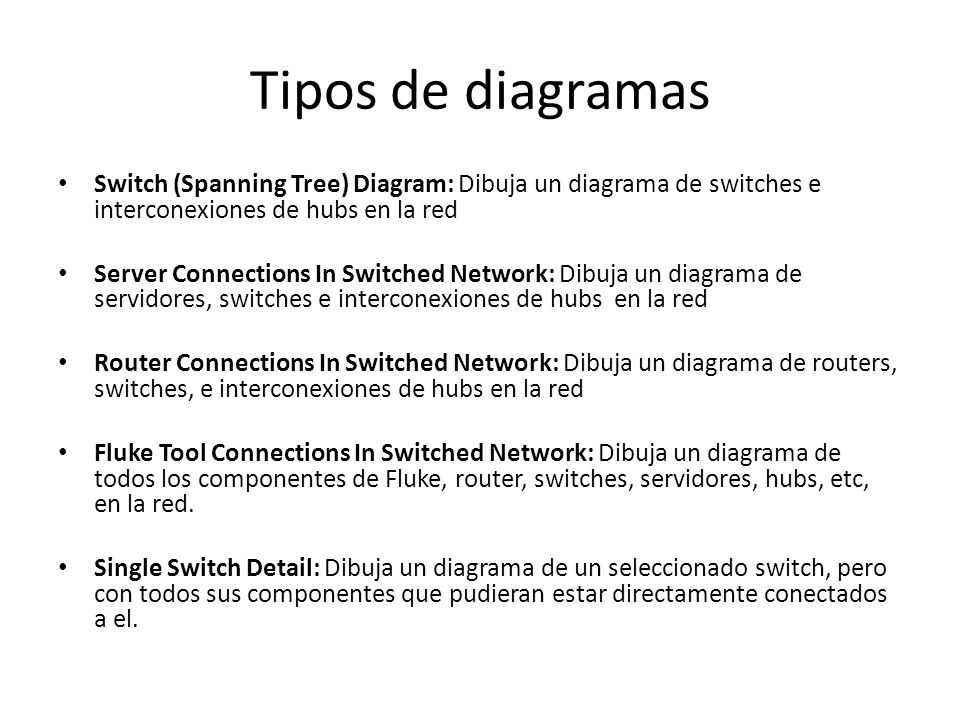

11 Tipos de diagramas Switch (Spanning Tree) Diagram: Dibuja un diagrama de switches e interconexiones de hubs en la red Server Connections In Switched Network: Dibuja un diagrama de servidores, switches e interconexiones de hubs en la red Router Connections In Switched Network: Dibuja un diagrama de routers, switches, e interconexiones de hubs en la red Fluke Tool Connections In Switched Network: Dibuja un diagrama de todos los componentes de Fluke, router, switches, servidores, hubs, etc, en la red. Single Switch Detail: Dibuja un diagrama de un seleccionado switch, pero con todos sus componentes que pudieran estar directamente conectados a el.

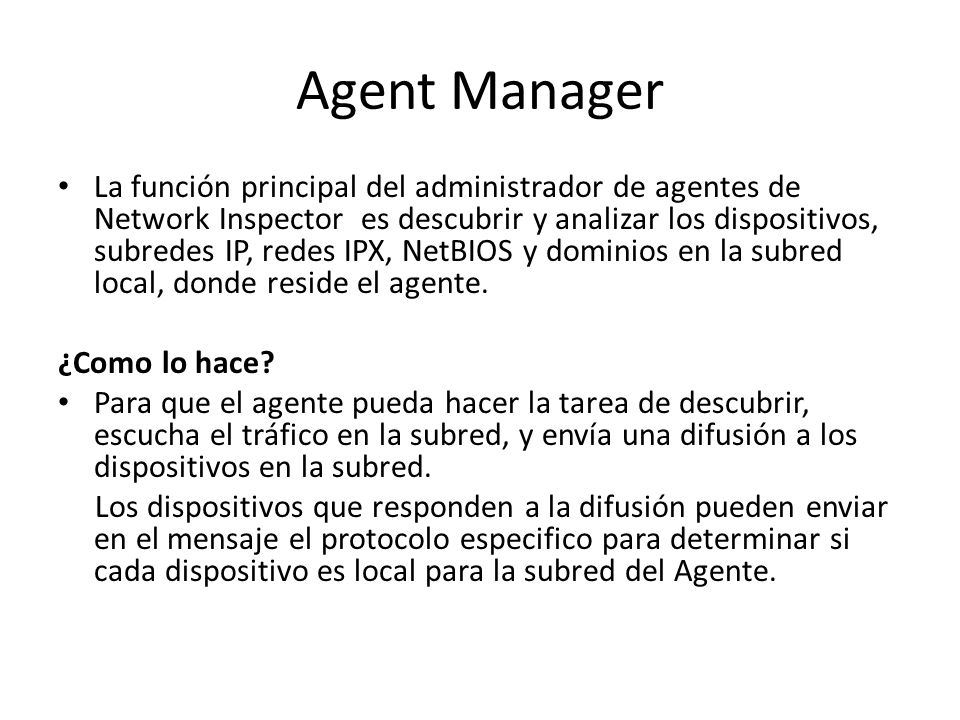

12 Agent Manager La función principal del administrador de agentes de Network Inspector es descubrir y analizar los dispositivos, subredes IP, redes IPX, NetBIOS y dominios en la subred local, donde reside el agente. ¿Como lo hace? Para que el agente pueda hacer la tarea de descubrir, escucha el tráfico en la subred, y envía una difusión a los dispositivos en la subred. Los dispositivos que responden a la difusión pueden enviar en el mensaje el protocolo especifico para determinar si cada dispositivo es local para la subred del Agente.

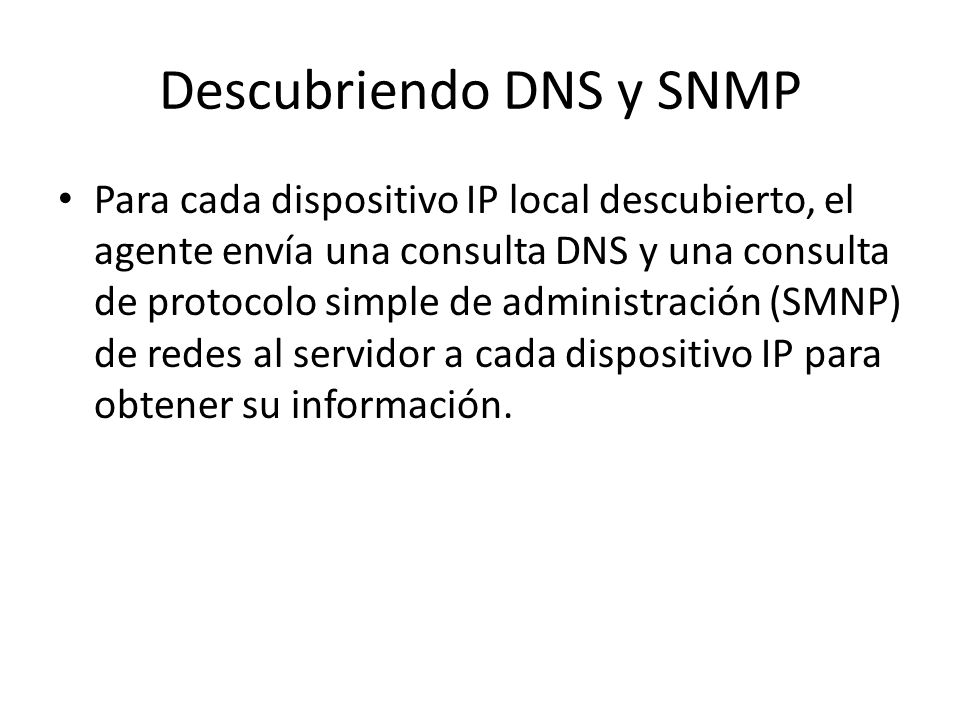

13 Descubriendo DNS y SNMP Para cada dispositivo IP local descubierto, el agente envía una consulta DNS y una consulta de protocolo simple de administración (SMNP) de redes al servidor a cada dispositivo IP para obtener su información.

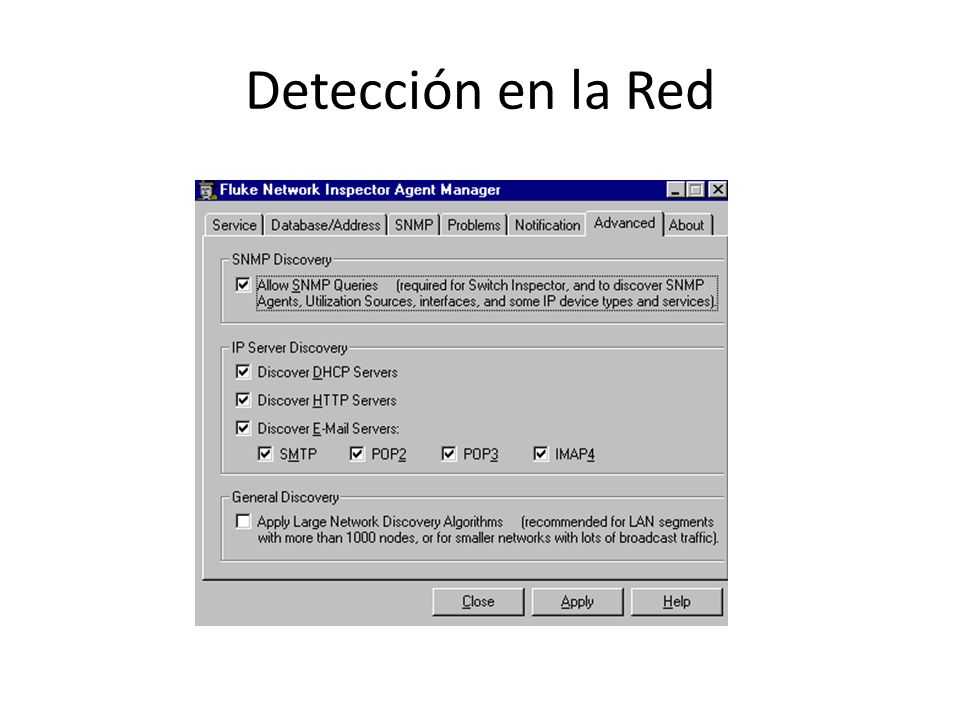

14 Detección en la Red

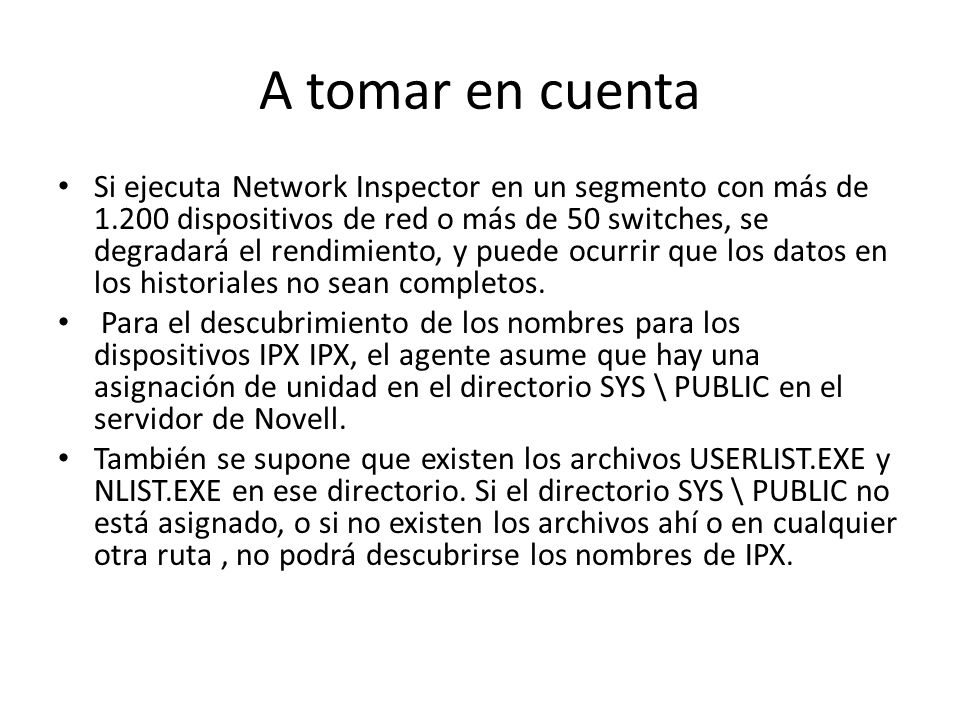

15 A tomar en cuenta Si ejecuta Network Inspector en un segmento con más de 1.200 dispositivos de red o más de 50 switches, se degradará el rendimiento, y puede ocurrir que los datos en los historiales no sean completos. Para el descubrimiento de los nombres para los dispositivos IPX IPX, el agente asume que hay una asignación de unidad en el directorio SYS \ PUBLIC en el servidor de Novell. También se supone que existen los archivos USERLIST.EXE y NLIST.EXE en ese directorio. Si el directorio SYS \ PUBLIC no está asignado, o si no existen los archivos ahí o en cualquier otra ruta, no podrá descubrirse los nombres de IPX.

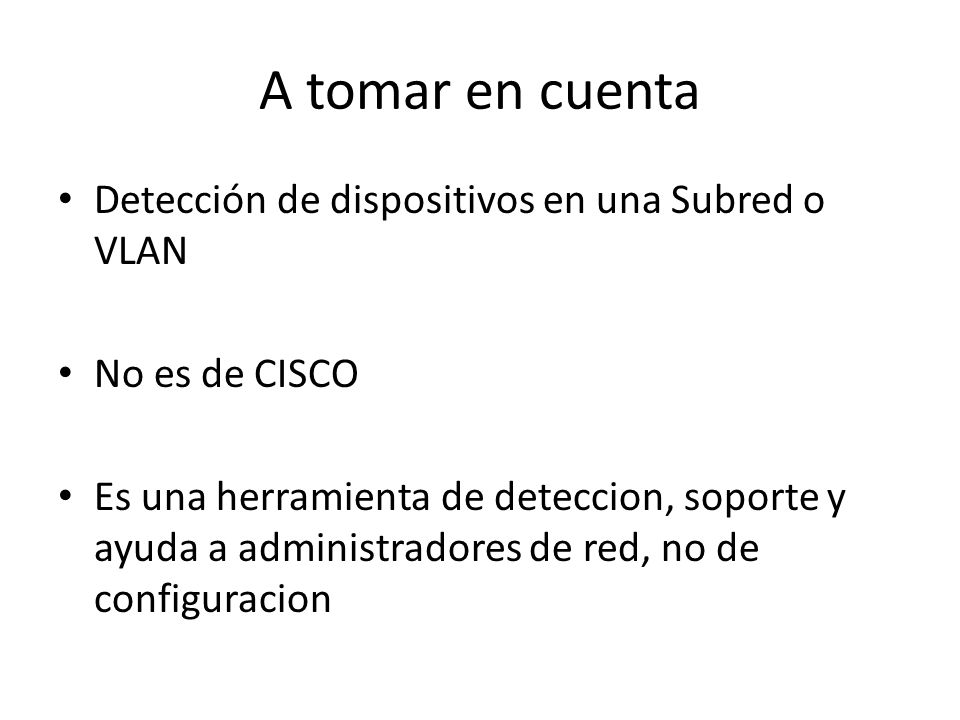

16 A tomar en cuenta Detección de dispositivos en una Subred o VLAN No es de CISCO Es una herramienta de deteccion, soporte y ayuda a administradores de red, no de configuracion

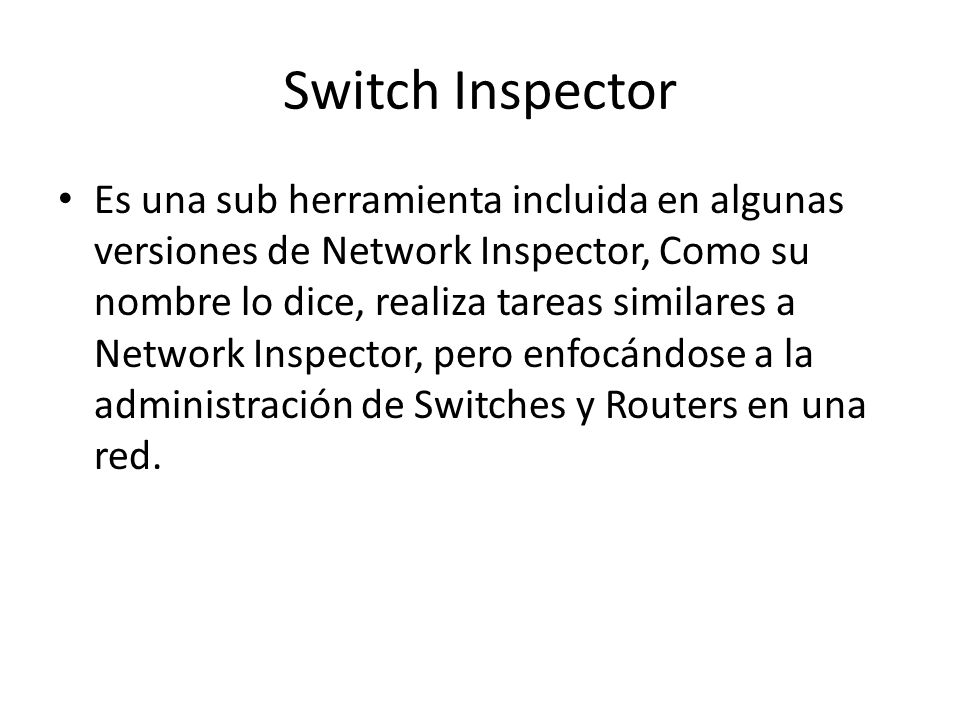

17 Switch Inspector Es una sub herramienta incluida en algunas versiones de Network Inspector, Como su nombre lo dice, realiza tareas similares a Network Inspector, pero enfocándose a la administración de Switches y Routers en una red.

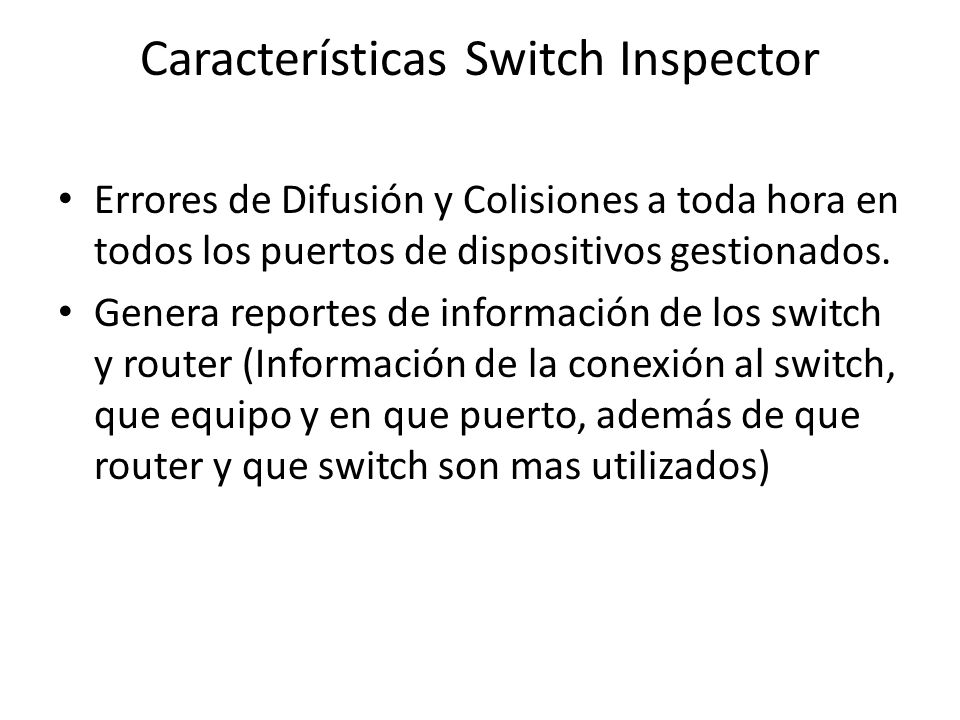

18 Características Switch Inspector Errores de Difusión y Colisiones a toda hora en todos los puertos de dispositivos gestionados. Genera reportes de información de los switch y router (Información de la conexión al switch, que equipo y en que puerto, además de que router y que switch son mas utilizados)

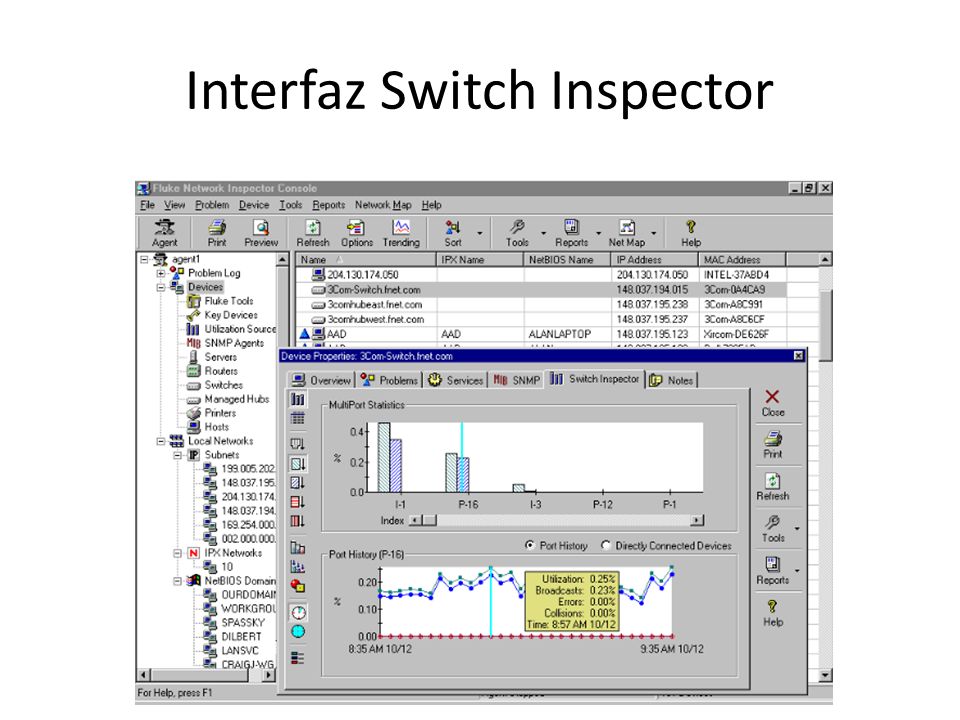

19 Interfaz Switch Inspector

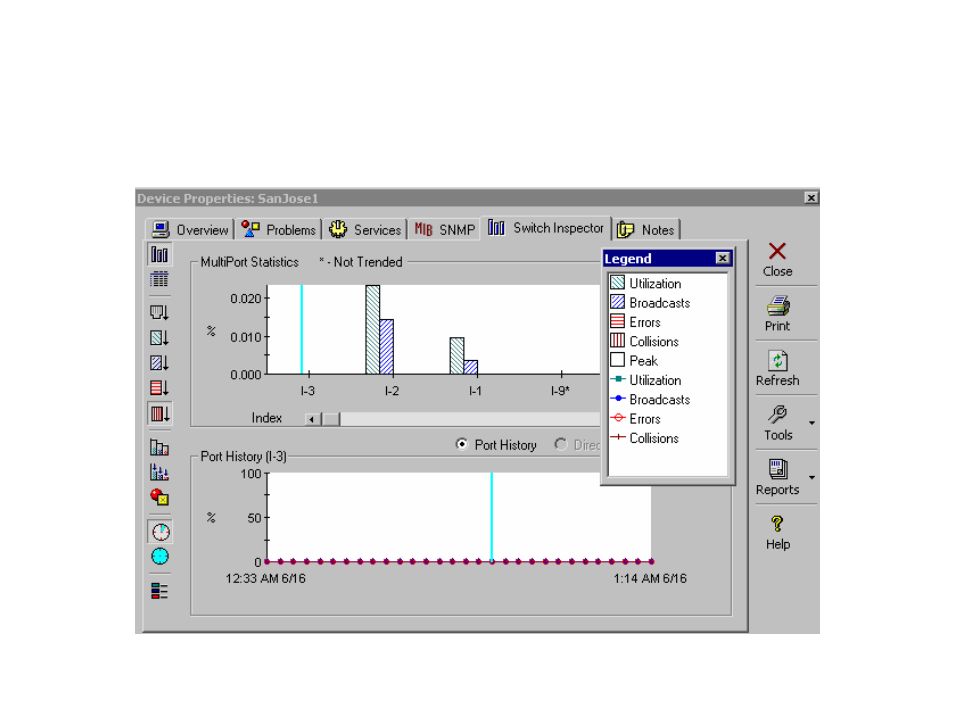

20

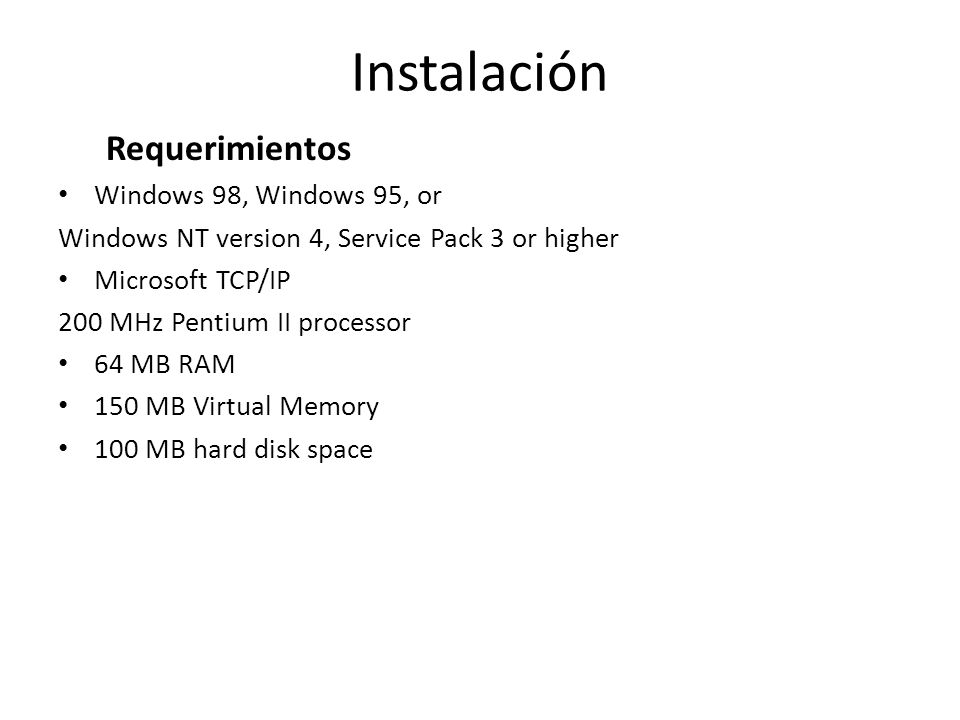

21 Instalación Requerimientos Windows 98, Windows 95, or Windows NT version 4, Service Pack 3 or higher Microsoft TCP/IP 200 MHz Pentium II processor 64 MB RAM 150 MB Virtual Memory 100 MB hard disk space

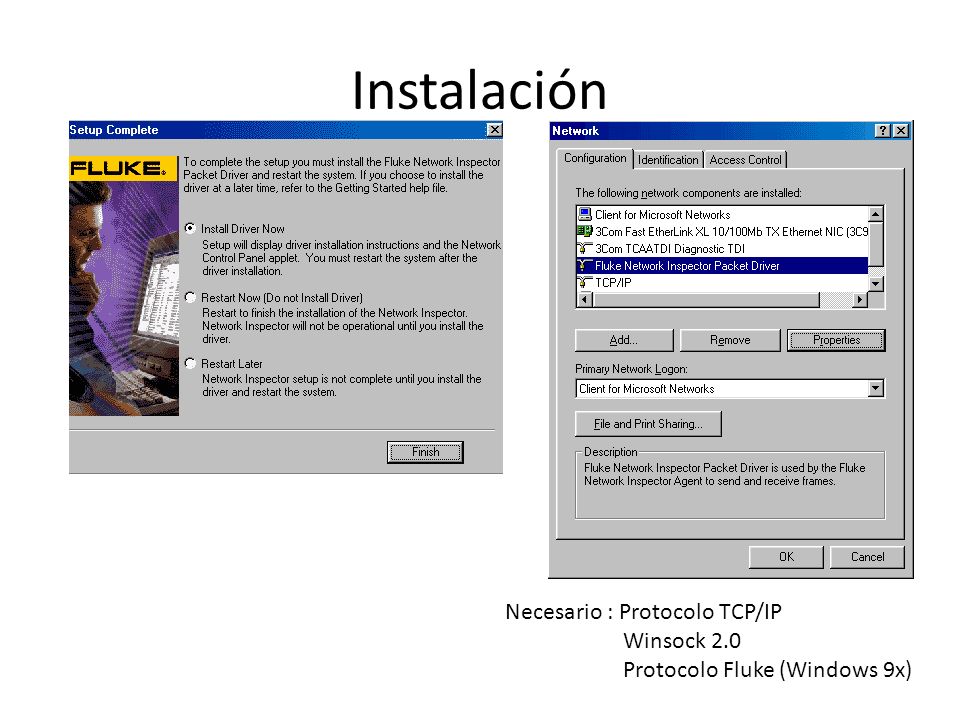

22 Instalación Necesario : Protocolo TCP/IP Winsock 2.0 Protocolo Fluke (Windows 9x)

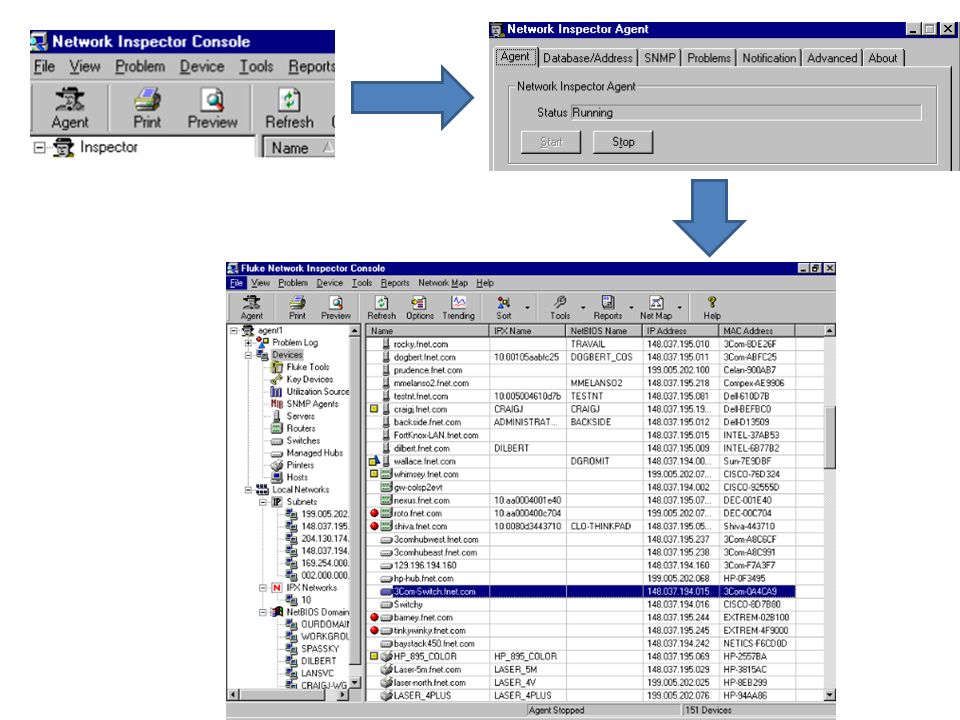

23

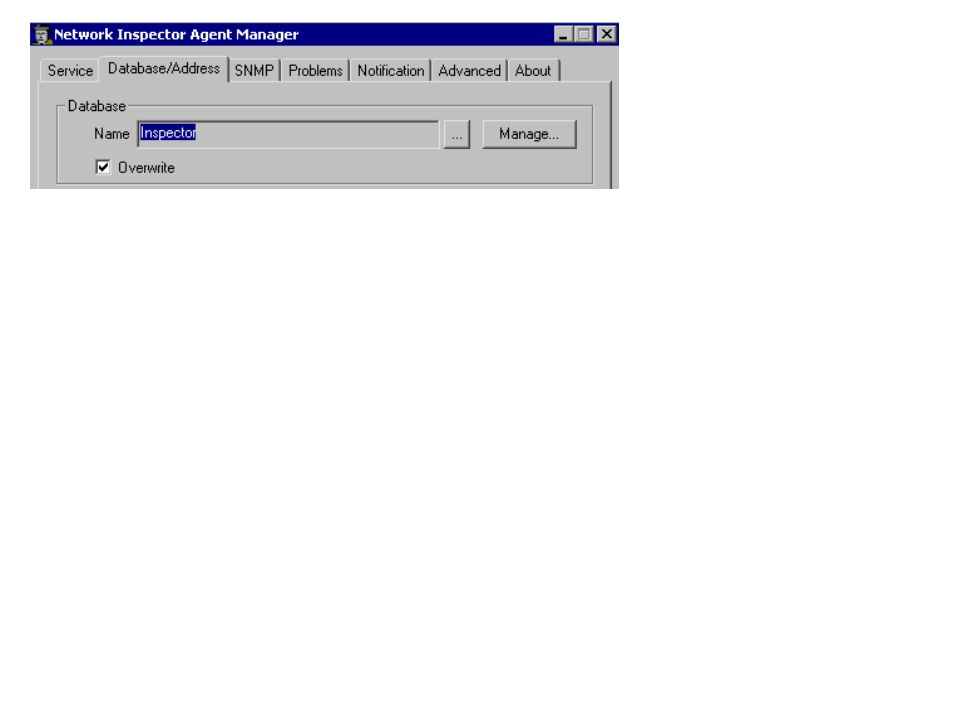

24

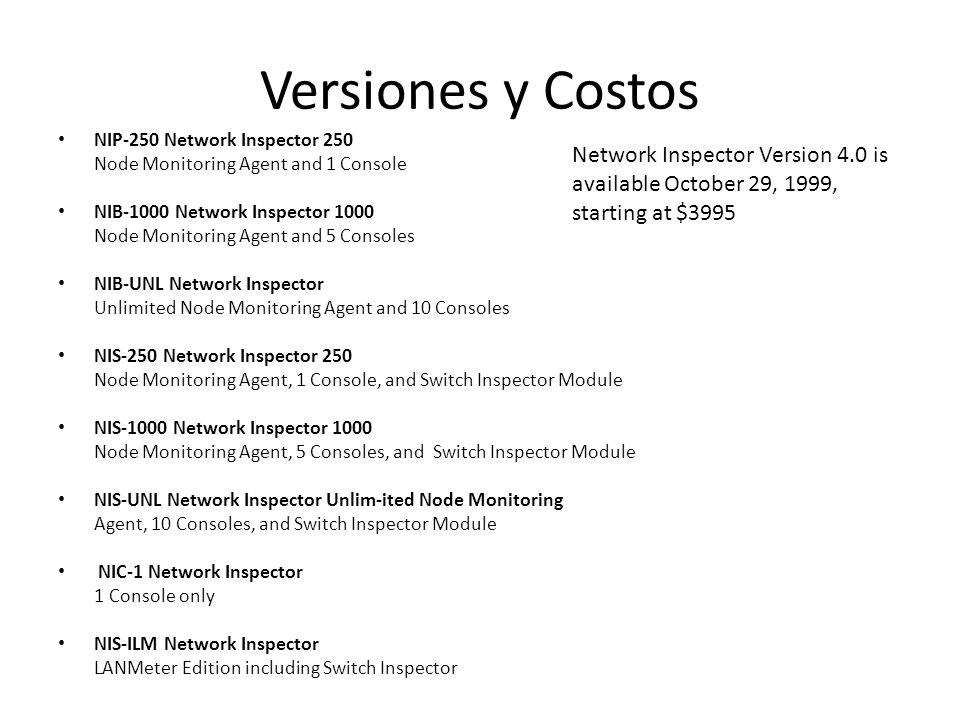

25 Versiones y Costos NIP-250 Network Inspector 250 Node Monitoring Agent and 1 Console NIB-1000 Network Inspector 1000 Node Monitoring Agent and 5 Consoles NIB-UNL Network Inspector Unlimited Node Monitoring Agent and 10 Consoles NIS-250 Network Inspector 250 Node Monitoring Agent, 1 Console, and Switch Inspector Module NIS-1000 Network Inspector 1000 Node Monitoring Agent, 5 Consoles, and Switch Inspector Module NIS-UNL Network Inspector Unlim-ited Node Monitoring Agent, 10 Consoles, and Switch Inspector Module NIC-1 Network Inspector 1 Console only NIS-ILM Network Inspector LANMeter Edition including Switch Inspector Network Inspector Version 4.0 is available October 29, 1999, starting at $3995

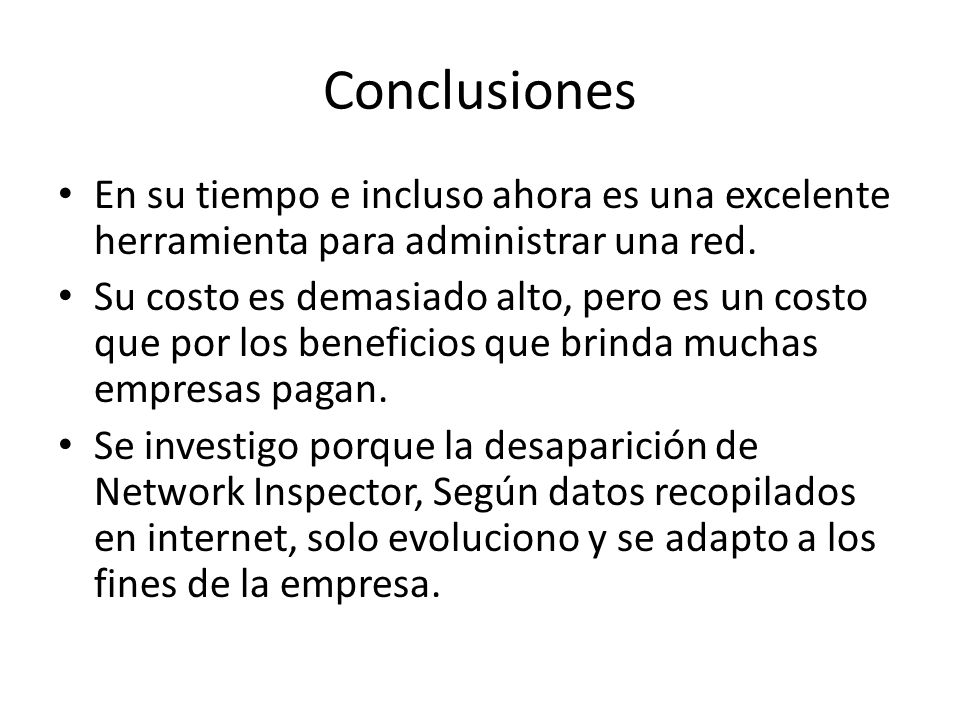

26 Conclusiones En su tiempo e incluso ahora es una excelente herramienta para administrar una red. Su costo es demasiado alto, pero es un costo que por los beneficios que brinda muchas empresas pagan. Se investigo porque la desaparición de Network Inspector, Según datos recopilados en internet, solo evoluciono y se adapto a los fines de la empresa.

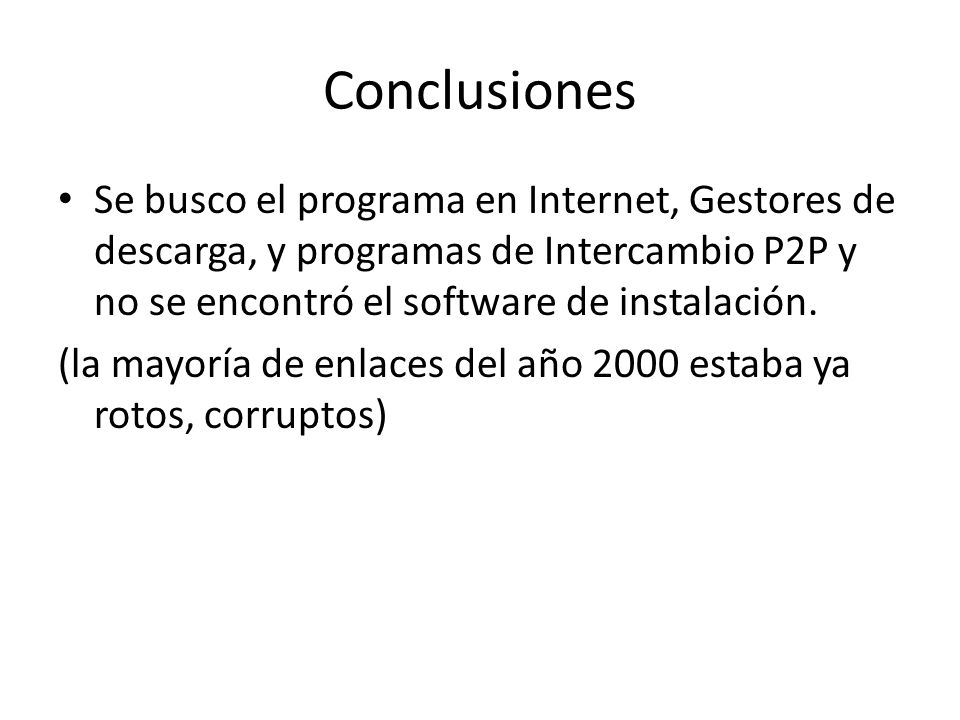

27 Conclusiones Se busco el programa en Internet, Gestores de descarga, y programas de Intercambio P2P y no se encontró el software de instalación. (la mayoría de enlaces del año 2000 estaba ya rotos, corruptos)

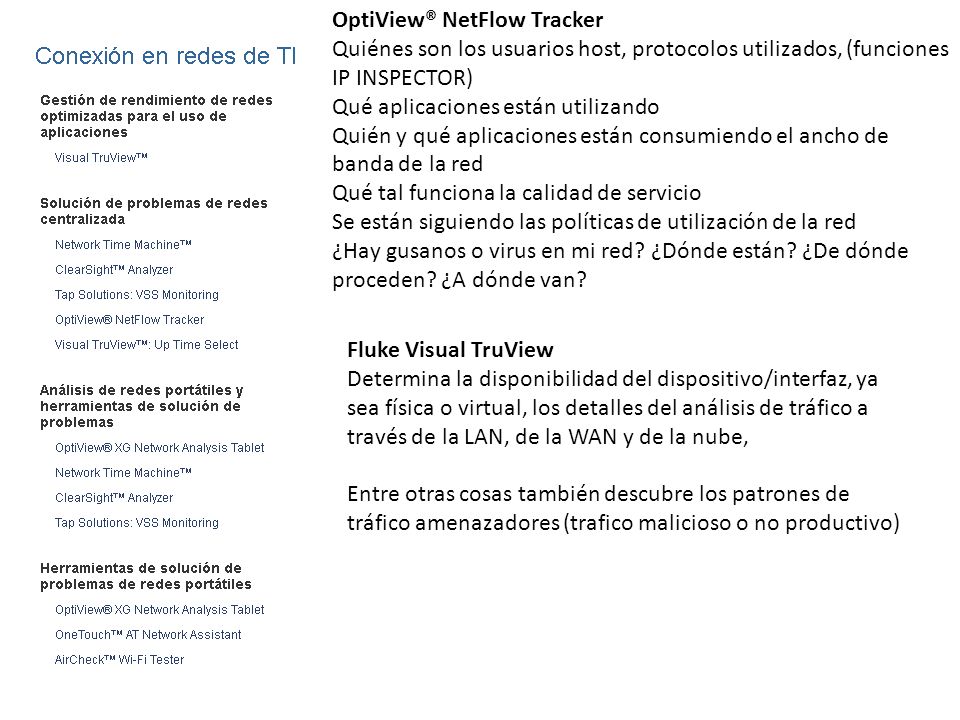

28 OptiView® NetFlow Tracker Quiénes son los usuarios host, protocolos utilizados, (funciones IP INSPECTOR) Qué aplicaciones están utilizando Quién y qué aplicaciones están consumiendo el ancho de banda de la red Qué tal funciona la calidad de servicio Se están siguiendo las políticas de utilización de la red ¿Hay gusanos o virus en mi red? ¿Dónde están? ¿De dónde proceden? ¿A dónde van? Fluke Visual TruView Determina la disponibilidad del dispositivo/interfaz, ya sea física o virtual, los detalles del análisis de tráfico a través de la LAN, de la WAN y de la nube, Entre otras cosas también descubre los patrones de tráfico amenazadores (trafico malicioso o no productivo)

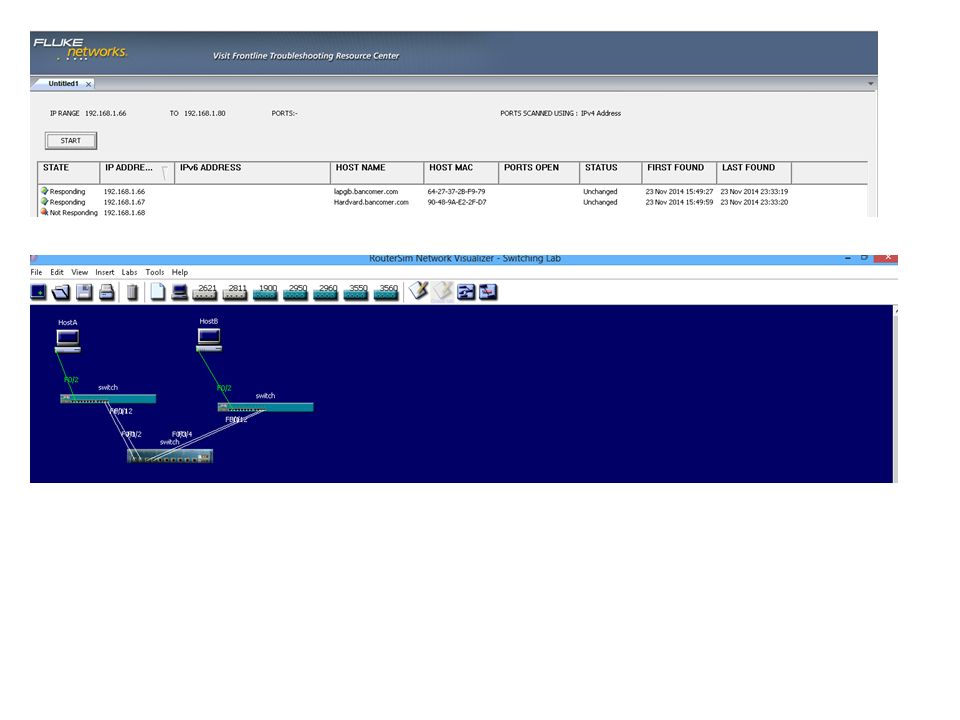

29

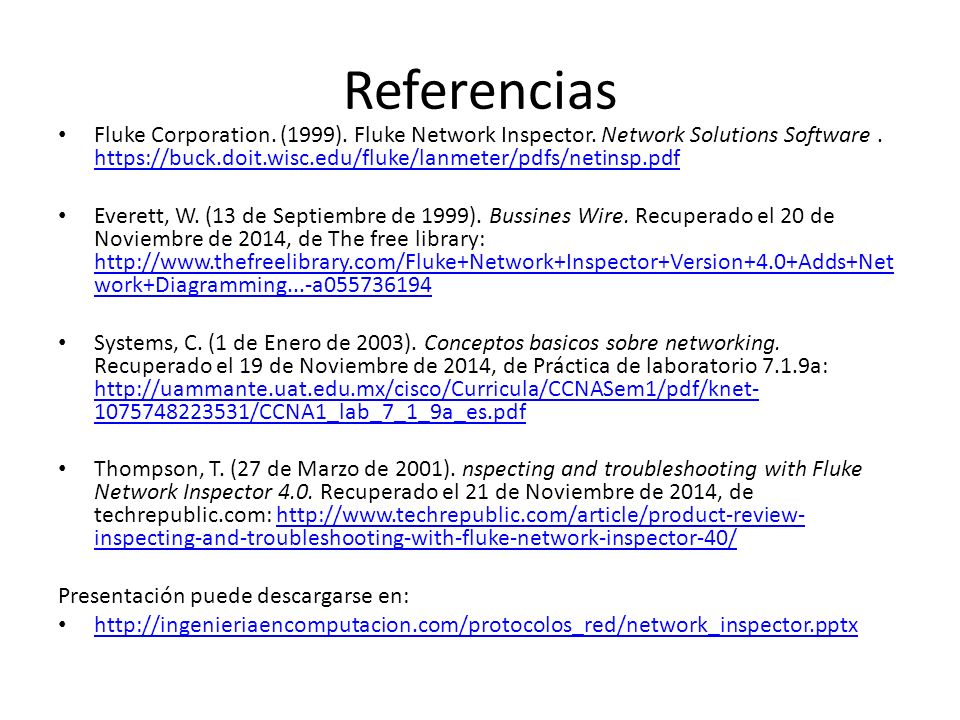

30 Referencias Fluke Corporation. (1999). Fluke Network Inspector. Network Solutions Software. https://buck.doit.wisc.edu/fluke/lanmeter/pdfs/netinsp.pdf https://buck.doit.wisc.edu/fluke/lanmeter/pdfs/netinsp.pdf Everett, W. (13 de Septiembre de 1999). Bussines Wire. Recuperado el 20 de Noviembre de 2014, de The free library: http://www.thefreelibrary.com/Fluke+Network+Inspector+Version+4.0+Adds+Net work+Diagramming...-a055736194 http://www.thefreelibrary.com/Fluke+Network+Inspector+Version+4.0+Adds+Net work+Diagramming...-a055736194 Systems, C. (1 de Enero de 2003). Conceptos basicos sobre networking. Recuperado el 19 de Noviembre de 2014, de Práctica de laboratorio 7.1.9a: http://uammante.uat.edu.mx/cisco/Curricula/CCNASem1/pdf/knet- 1075748223531/CCNA1_lab_7_1_9a_es.pdf http://uammante.uat.edu.mx/cisco/Curricula/CCNASem1/pdf/knet- 1075748223531/CCNA1_lab_7_1_9a_es.pdf Thompson, T. (27 de Marzo de 2001). nspecting and troubleshooting with Fluke Network Inspector 4.0. Recuperado el 21 de Noviembre de 2014, de techrepublic.com: http://www.techrepublic.com/article/product-review- inspecting-and-troubleshooting-with-fluke-network-inspector-40/http://www.techrepublic.com/article/product-review- inspecting-and-troubleshooting-with-fluke-network-inspector-40/ Presentación puede descargarse en: http://ingenieriaencomputacion.com/protocolos_red/network_inspector.pptx
