1 Óptica La óptica es la rama de la física que trata sobre la luz haciendo uso de diferentes modelos: geométrico Leyes de Snell (fenomenológicas) electromagnético Ec. de Maxwells (teóricas) Teoría Cuántica corpuscular

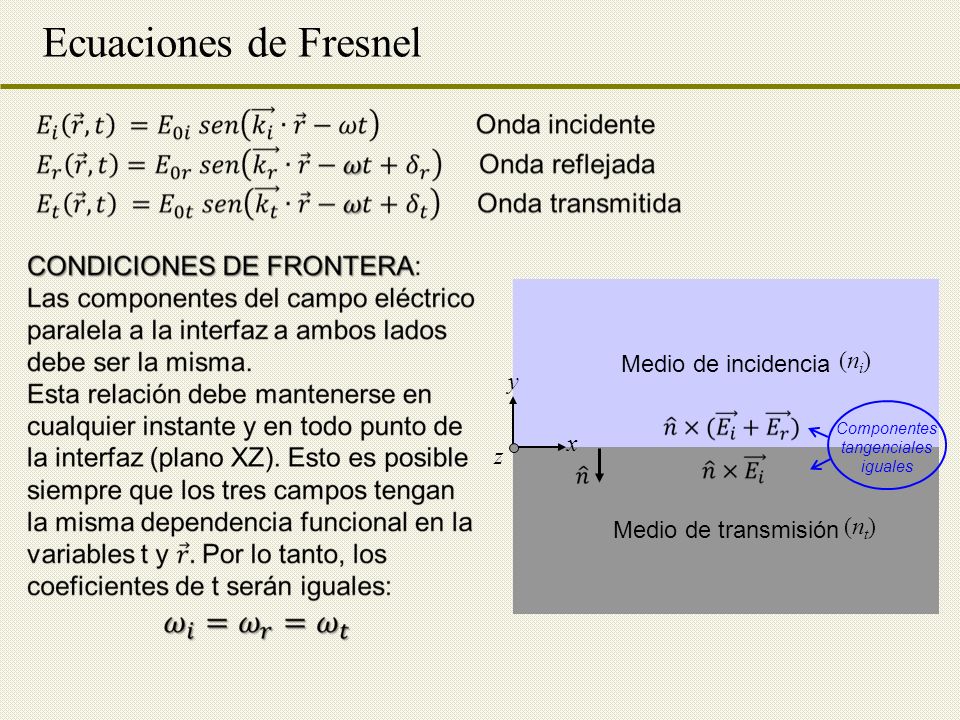

2 Ecuaciones de Fresnel Medio de incidencia (ni) y
Medio de transmisión Medio de incidencia (ni) x y z Plane of the interface (here the yz plane) (perpendicular to page) Componentes tangenciales iguales (nt)

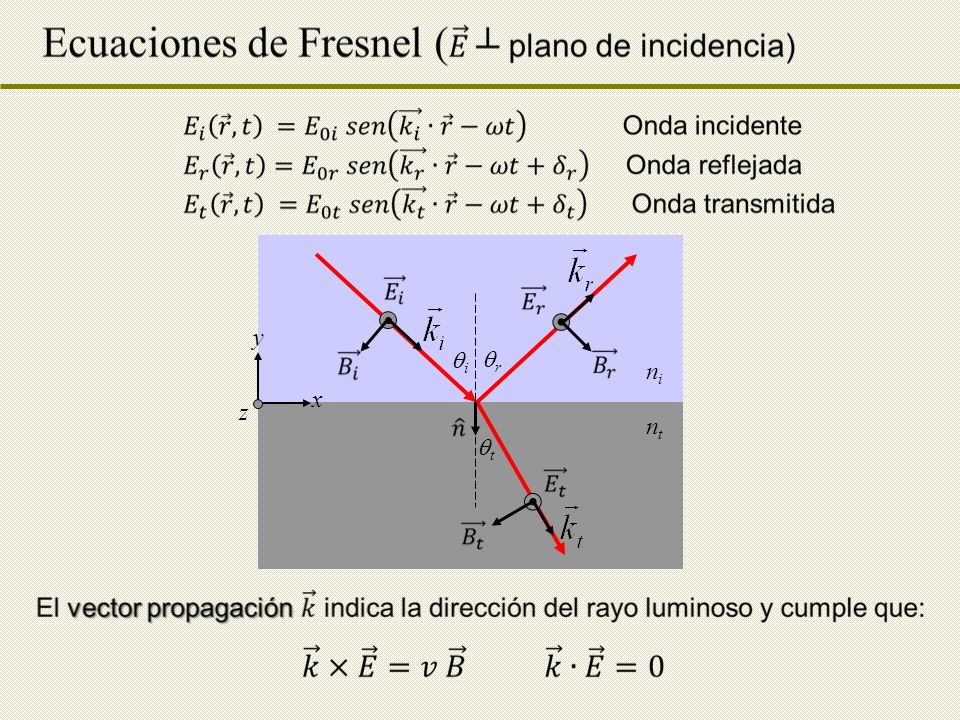

3 Plane of the interface (here the yz plane) (perpendicular to page)
x y z qi qr ni Plane of the interface (here the yz plane) (perpendicular to page) nt qt

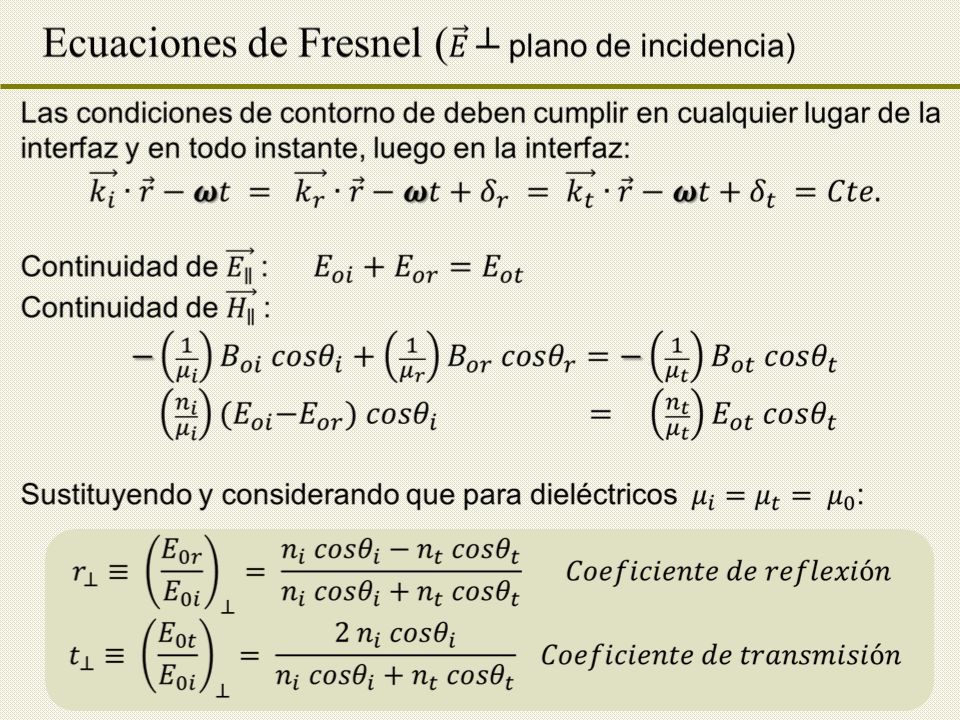

4

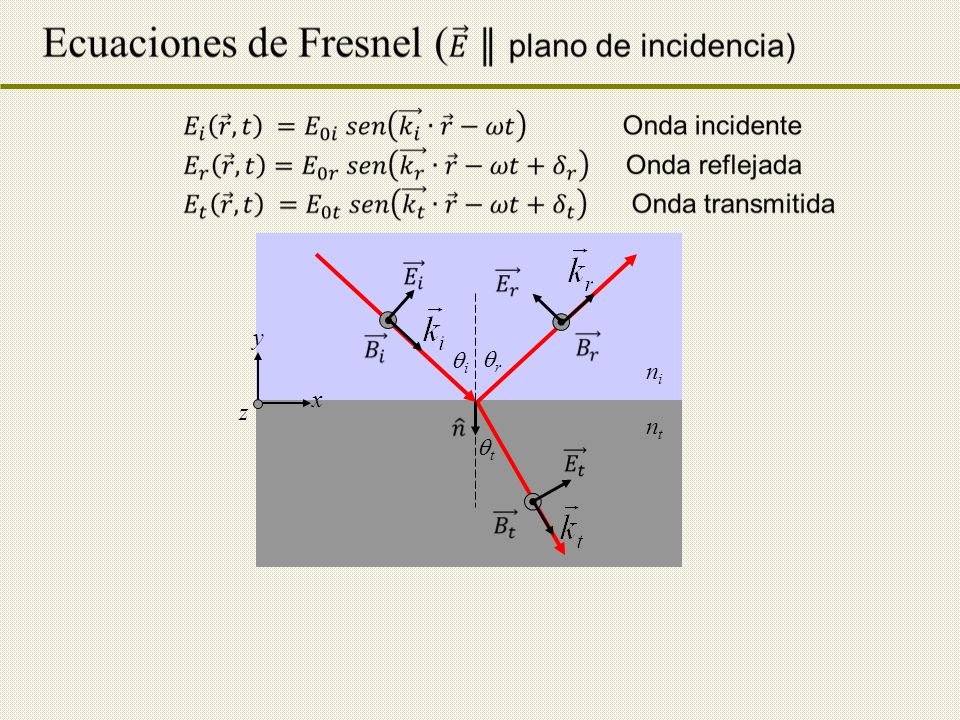

5 Plane of the interface (here the yz plane) (perpendicular to page)
x y z qi qr ni Plane of the interface (here the yz plane) (perpendicular to page) nt qt

6

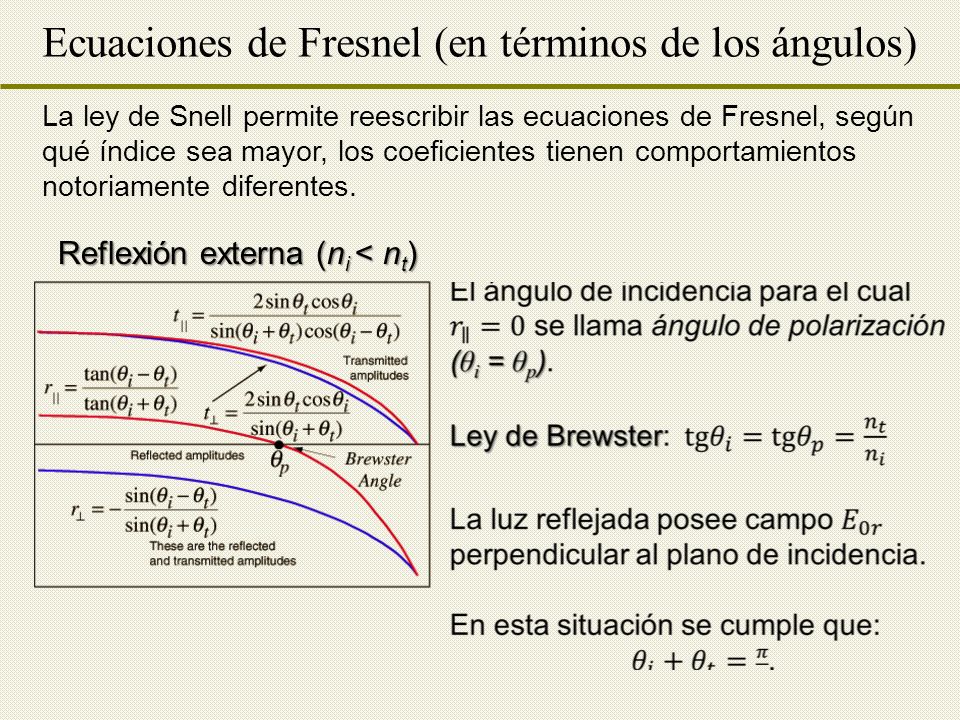

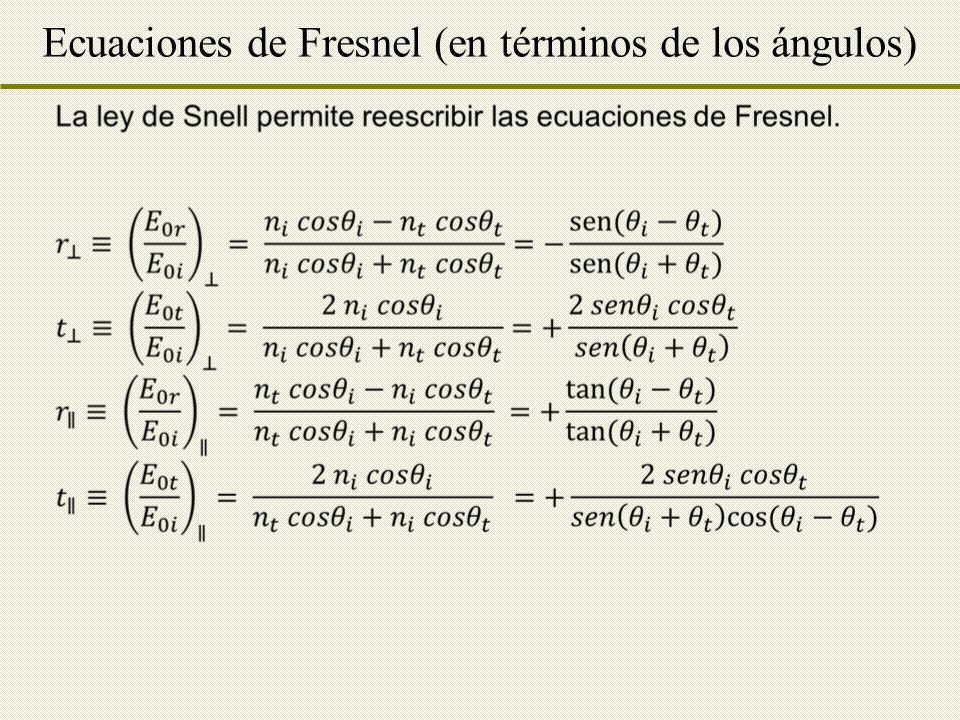

7 Ecuaciones de Fresnel (en términos de los ángulos)

8 Ecuaciones de Fresnel (en términos de los ángulos)
La ley de Snell permite reescribir las ecuaciones de Fresnel, según qué índice sea mayor, los coeficientes tienen comportamientos notoriamente diferentes. Reflexión externa (ni < nt)

9 Ecuaciones de Fresnel (en términos de los ángulos)
La ley de Snell permite reescribir las ecuaciones de Fresnel, según qué índice sea mayor, los coeficientes tienen comportamientos notoriamente diferentes. Reflexión interna (ni > nt)

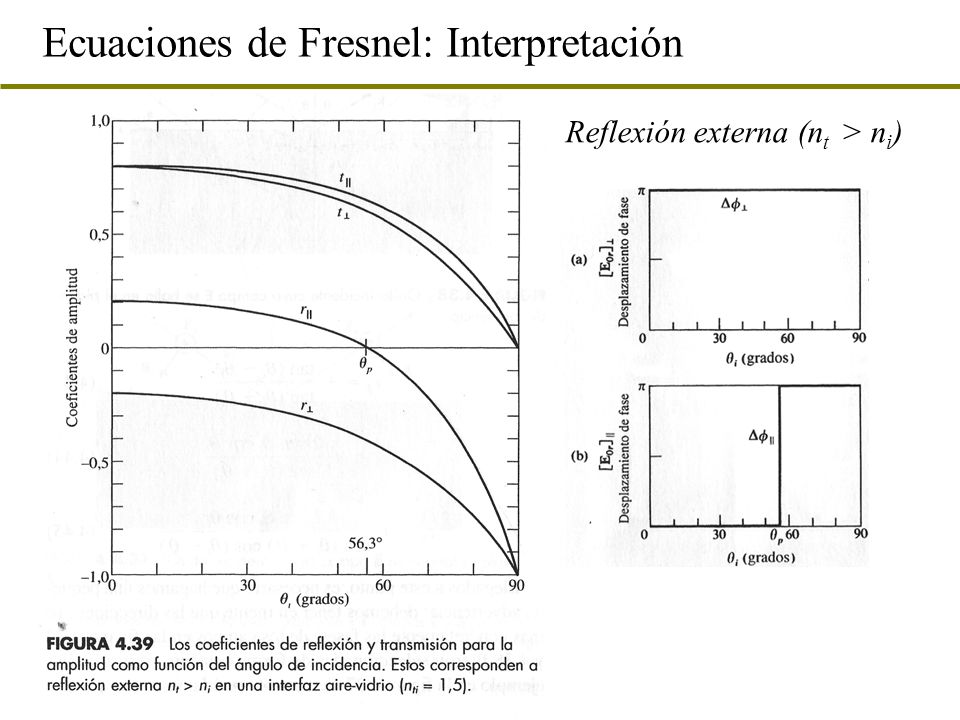

10 Ecuaciones de Fresnel: Interpretación
Reflexión externa (nt > ni)

11 Coeficiente de transmisión interna

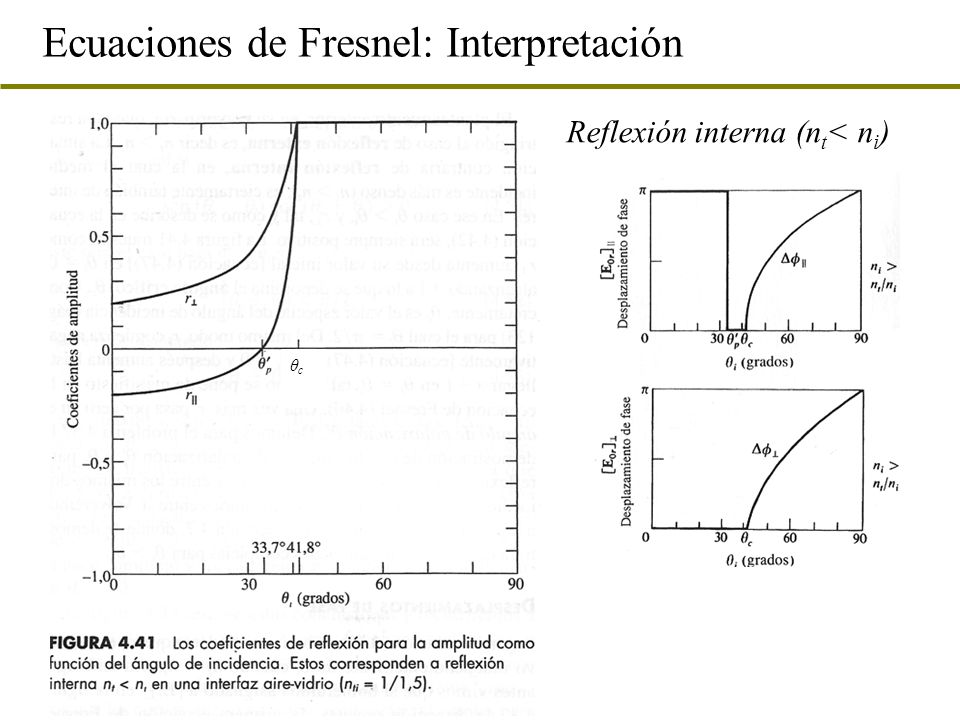

12 Ecuaciones de Fresnel: Interpretación
Reflexión interna (nt< ni) θc

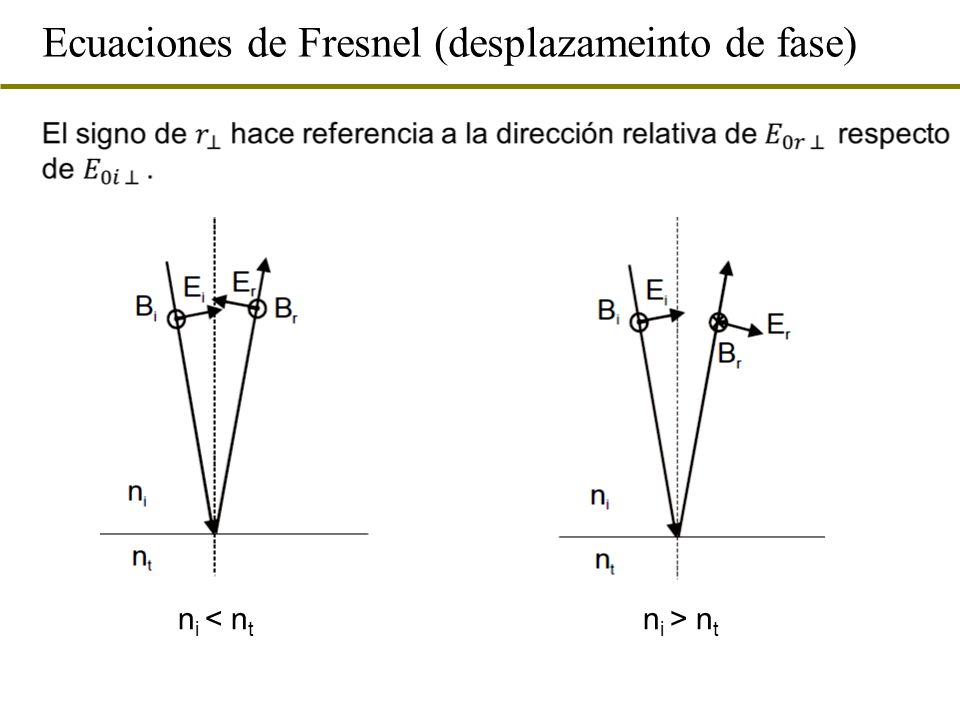

13 Ecuaciones de Fresnel (desplazameinto de fase)
ni < nt ni > nt

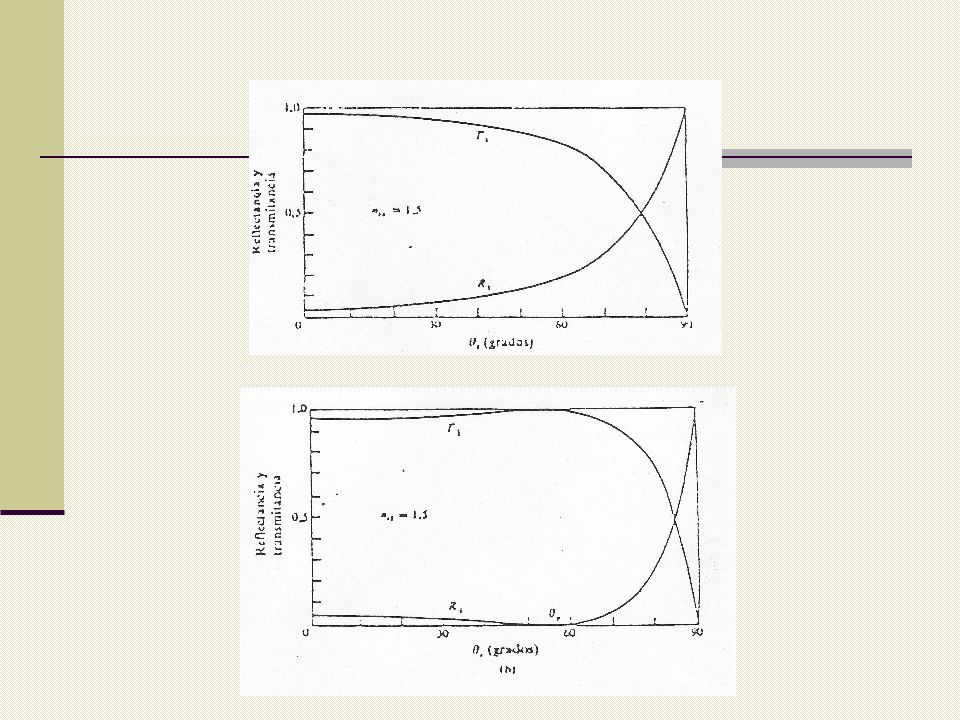

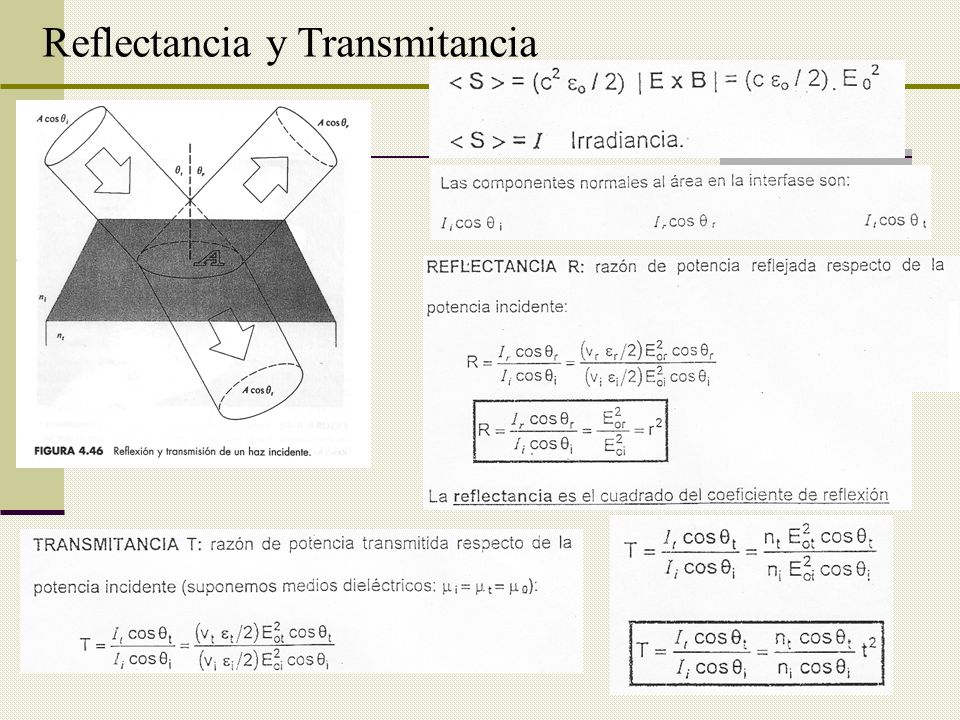

14 Reflectancia y Transmitancia

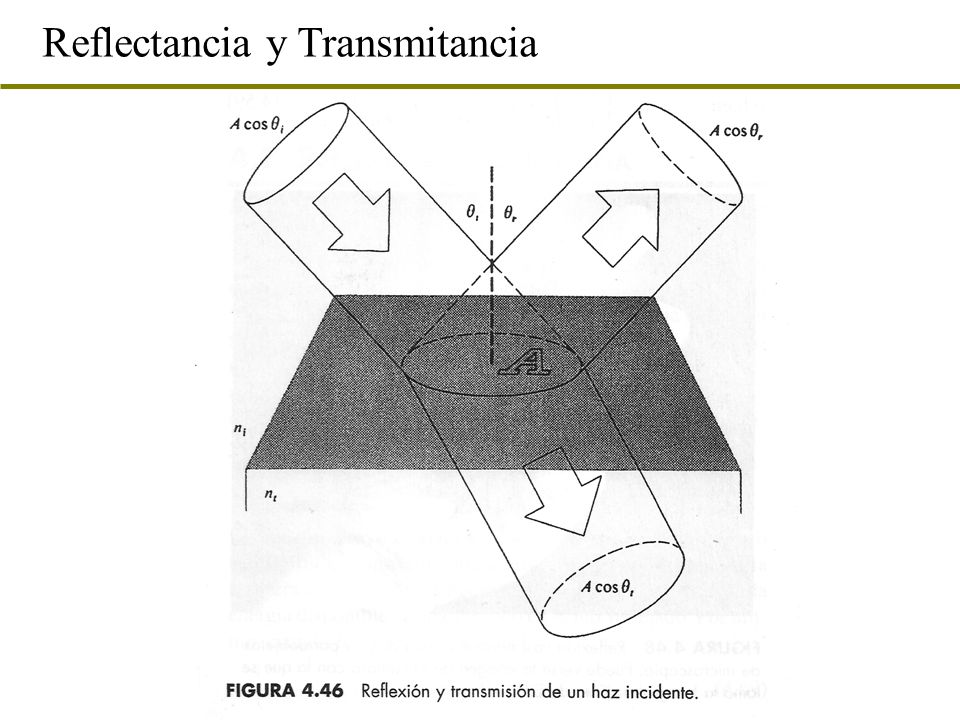

15 Reflectancia y Transmitancia
15

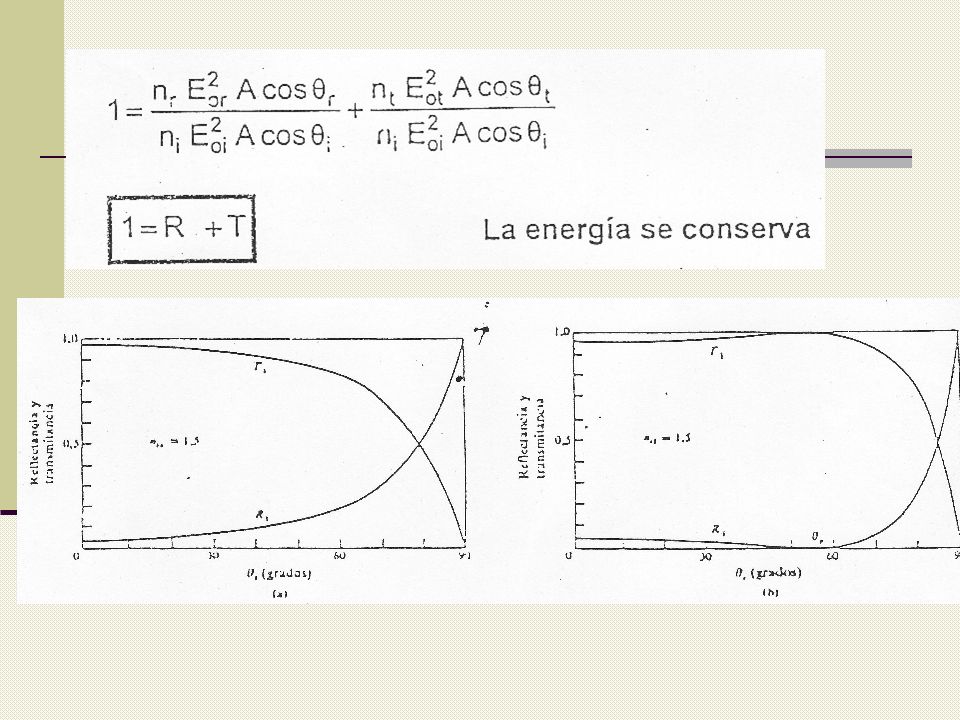

16

17

18
