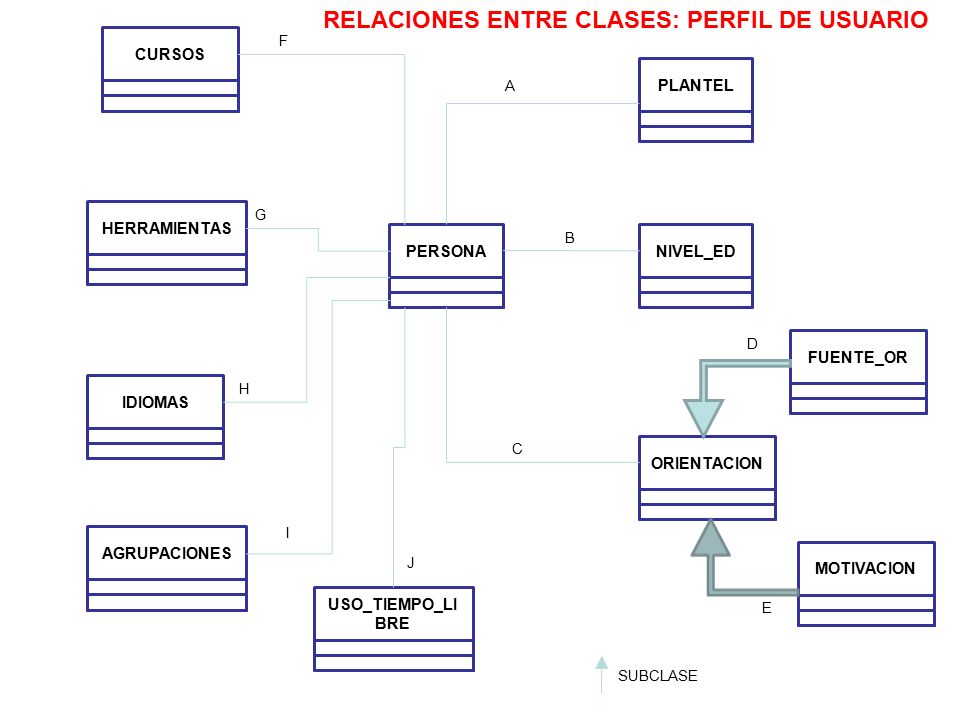

1 PERSONA PLANTEL NIVEL_ED A B ORIENTACION C MOTIVACIONFUENTE_OR D E CURSOSHERRAMIENTASIDIOMASAGRUPACIONES USO_TIEMPO_LI BRE F G H I J SUBCLASE RELACIONES ENTRE CLASES: PERFIL DE USUARIO

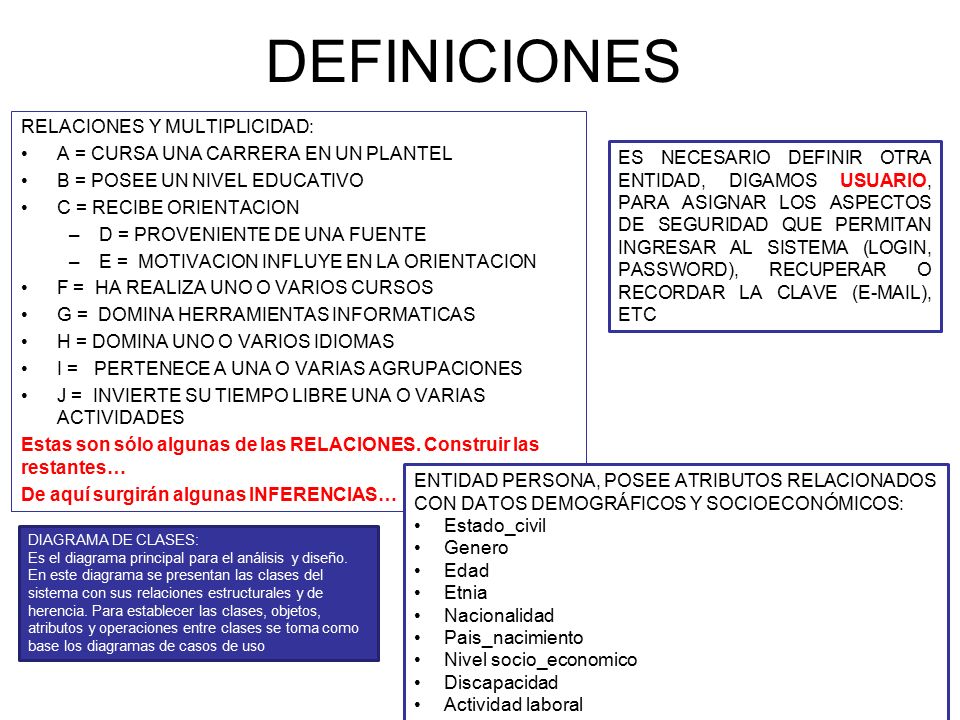

2 DEFINICIONES RELACIONES Y MULTIPLICIDAD: A = CURSA UNA CARRERA EN UN PLANTEL B = POSEE UN NIVEL EDUCATIVO C = RECIBE ORIENTACION –D = PROVENIENTE DE UNA FUENTE –E = MOTIVACION INFLUYE EN LA ORIENTACION F = HA REALIZA UNO O VARIOS CURSOS G = DOMINA HERRAMIENTAS INFORMATICAS H = DOMINA UNO O VARIOS IDIOMAS I = PERTENECE A UNA O VARIAS AGRUPACIONES J = INVIERTE SU TIEMPO LIBRE UNA O VARIAS ACTIVIDADES Estas son sólo algunas de las RELACIONES. Construir las restantes… De aquí surgirán algunas INFERENCIAS… ENTIDAD PERSONA, POSEE ATRIBUTOS RELACIONADOS CON DATOS DEMOGRÁFICOS Y SOCIOECONÓMICOS: Estado_civil Genero Edad Etnia Nacionalidad Pais_nacimiento Nivel socio_economico Discapacidad Actividad laboral ES NECESARIO DEFINIR OTRA ENTIDAD, DIGAMOS USUARIO, PARA ASIGNAR LOS ASPECTOS DE SEGURIDAD QUE PERMITAN INGRESAR AL SISTEMA (LOGIN, PASSWORD), RECUPERAR O RECORDAR LA CLAVE (E-MAIL), ETC DIAGRAMA DE CLASES: Es el diagrama principal para el análisis y diseño. En este diagrama se presentan las clases del sistema con sus relaciones estructurales y de herencia. Para establecer las clases, objetos, atributos y operaciones entre clases se toma como base los diagramas de casos de uso

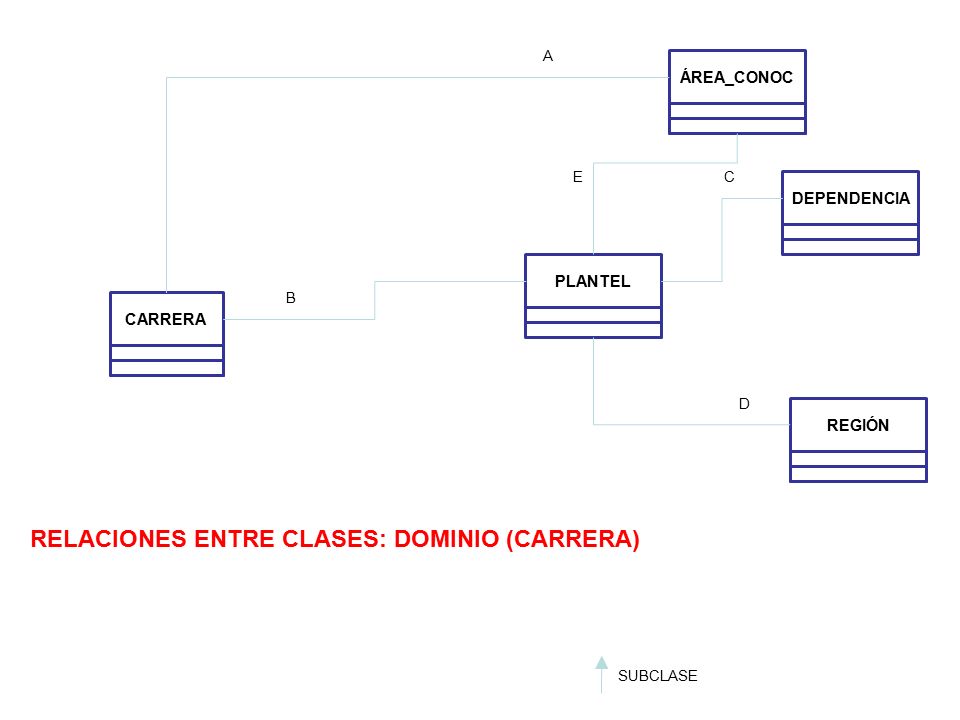

3 CARRERA ÁREA_CONOC PLANTEL A B REGIÓN C SUBCLASE DEPENDENCIA D RELACIONES ENTRE CLASES: DOMINIO (CARRERA) E

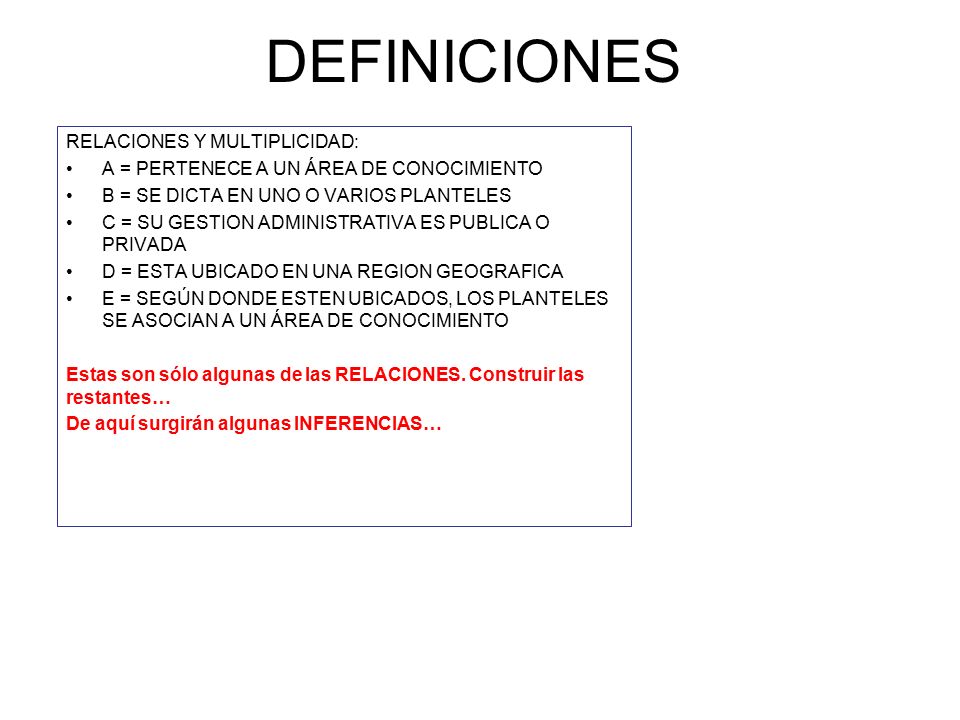

4 DEFINICIONES RELACIONES Y MULTIPLICIDAD: A = PERTENECE A UN ÁREA DE CONOCIMIENTO B = SE DICTA EN UNO O VARIOS PLANTELES C = SU GESTION ADMINISTRATIVA ES PUBLICA O PRIVADA D = ESTA UBICADO EN UNA REGION GEOGRAFICA E = SEGÚN DONDE ESTEN UBICADOS, LOS PLANTELES SE ASOCIAN A UN ÁREA DE CONOCIMIENTO Estas son sólo algunas de las RELACIONES. Construir las restantes… De aquí surgirán algunas INFERENCIAS…

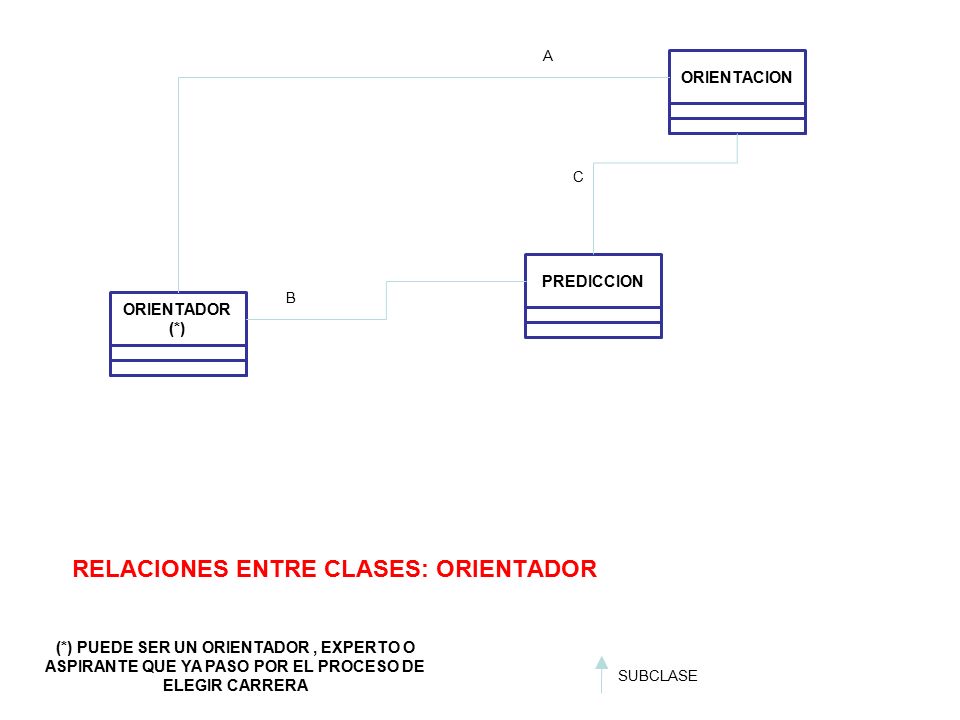

5 ORIENTADOR (*) ORIENTACION PREDICCION A B SUBCLASE RELACIONES ENTRE CLASES: ORIENTADOR C (*) PUEDE SER UN ORIENTADOR, EXPERTO O ASPIRANTE QUE YA PASO POR EL PROCESO DE ELEGIR CARRERA

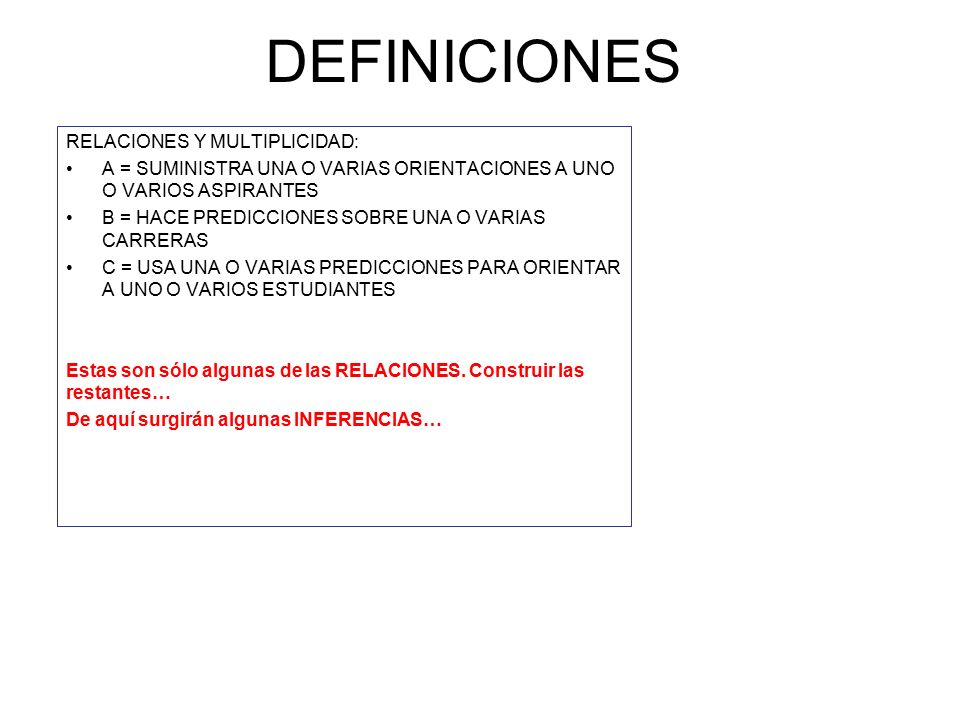

6 DEFINICIONES RELACIONES Y MULTIPLICIDAD: A = SUMINISTRA UNA O VARIAS ORIENTACIONES A UNO O VARIOS ASPIRANTES B = HACE PREDICCIONES SOBRE UNA O VARIAS CARRERAS C = USA UNA O VARIAS PREDICCIONES PARA ORIENTAR A UNO O VARIOS ESTUDIANTES Estas son sólo algunas de las RELACIONES. Construir las restantes… De aquí surgirán algunas INFERENCIAS…

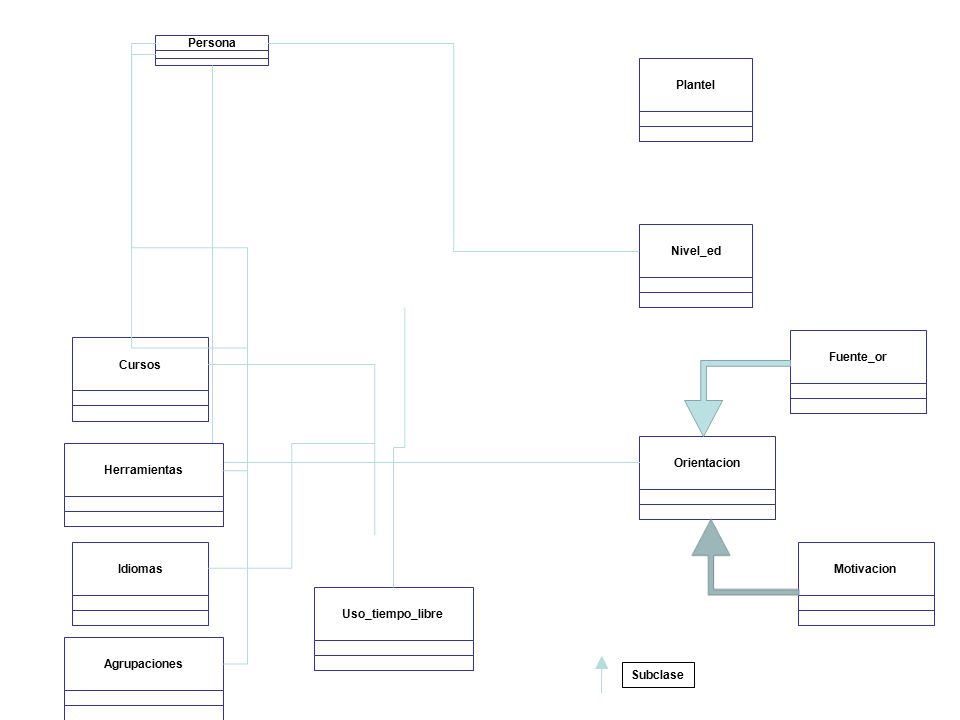

7 Persona Plantel Nivel_ed OrientacionMotivacionFuente_orCursosHerramientasIdiomasAgrupacionesUso_tiempo_libre Subclase

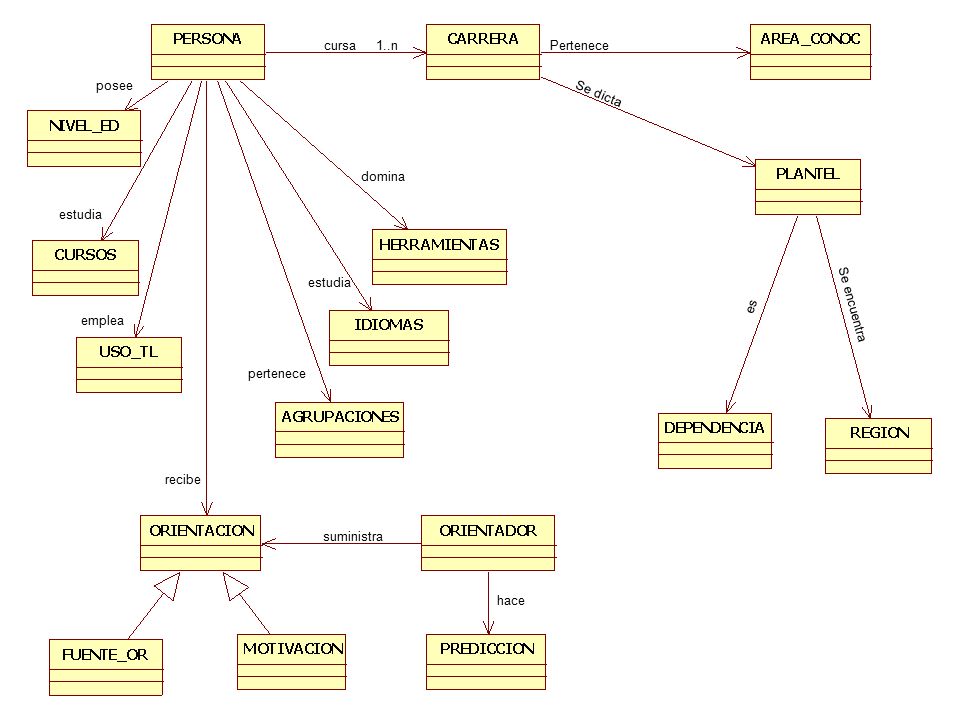

8 cursa1..nPertenece Se dicta es Se encuentra suministra hace posee estudia domina recibe pertenece estudia emplea
