Temporizadores de Estado Sólido

Presentación del tema: "Temporizadores de Estado Sólido"— Transcripción de la presentación:

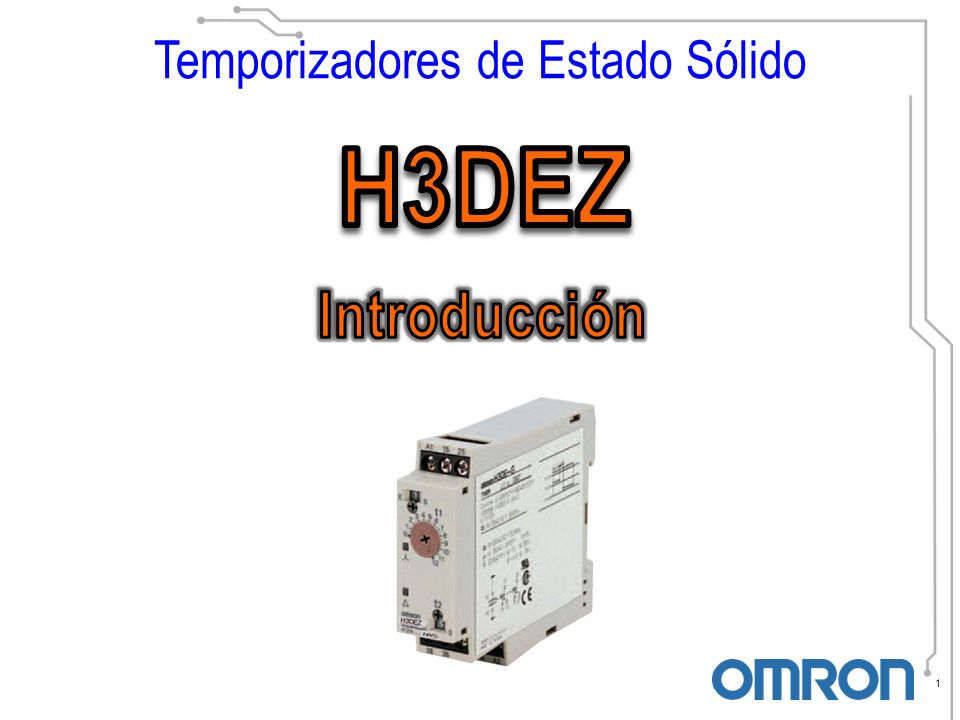

1 Temporizadores de Estado Sólido
H3DEZ Introducción

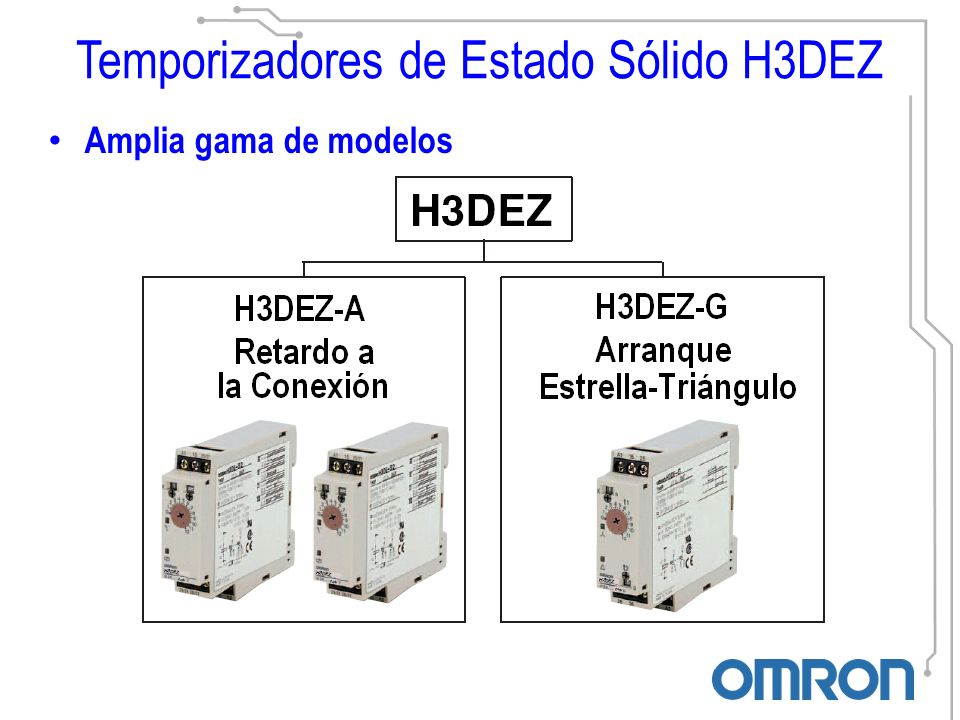

2 Temporizadores de Estado Sólido H3DEZ
Amplia gama de modelos

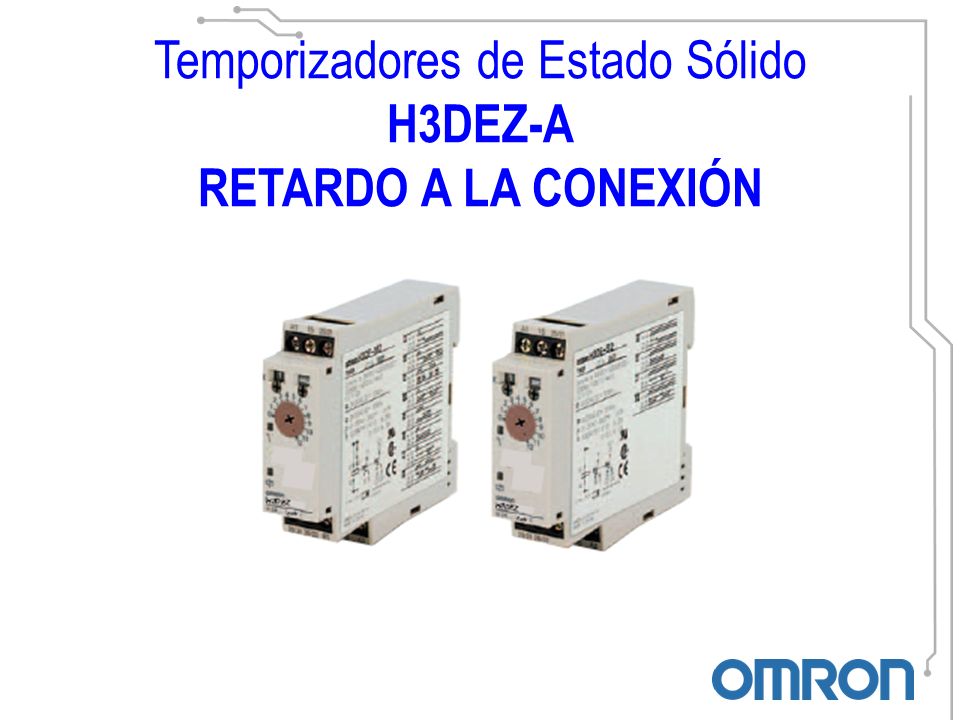

3 Temporizadores de Estado Sólido
H3DEZ-A RETARDO A LA CONEXIÓN

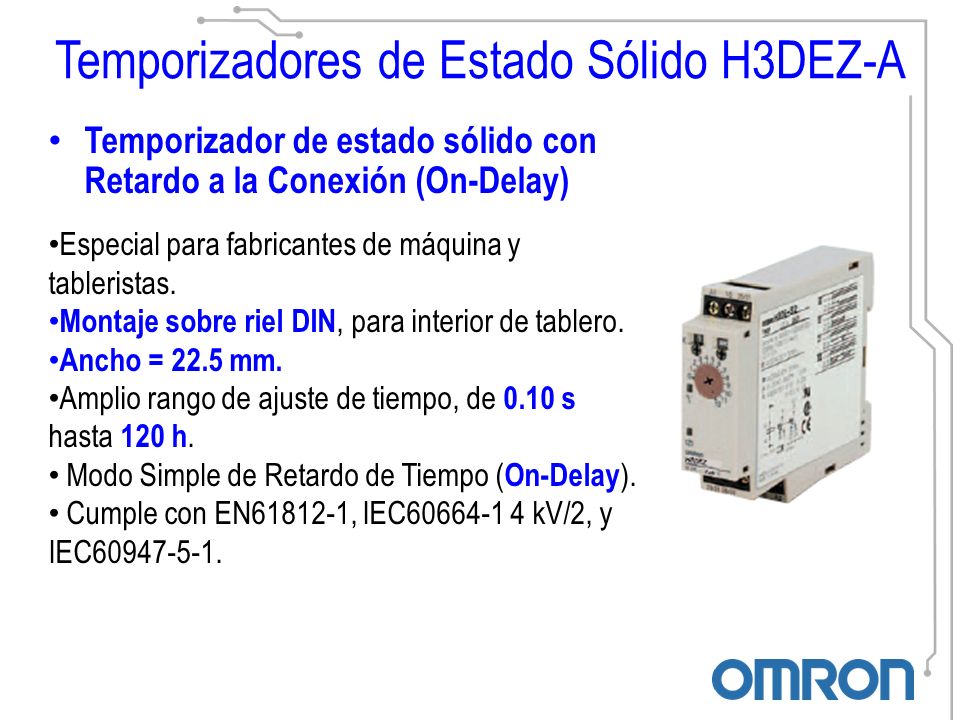

4 Temporizadores de Estado Sólido H3DEZ-A
Temporizador de estado sólido con Retardo a la Conexión (On-Delay) Especial para fabricantes de máquina y tableristas. Montaje sobre riel DIN, para interior de tablero. Ancho = 22.5 mm. Amplio rango de ajuste de tiempo, de 0.10 s hasta 120 h. Modo Simple de Retardo de Tiempo (On-Delay). Cumple con EN , IEC kV/2, y IEC

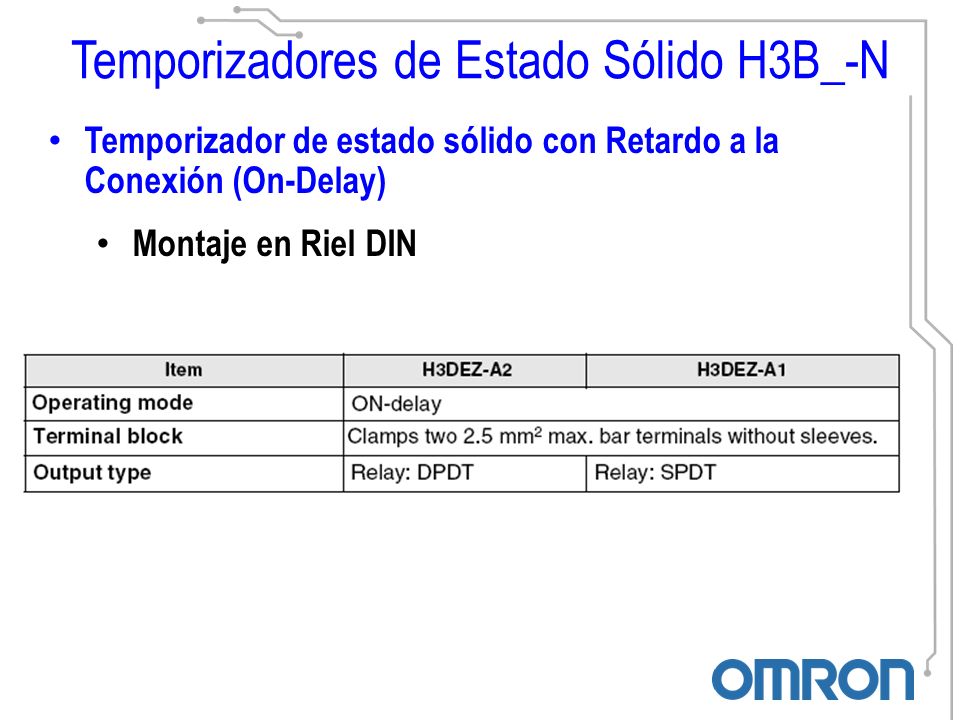

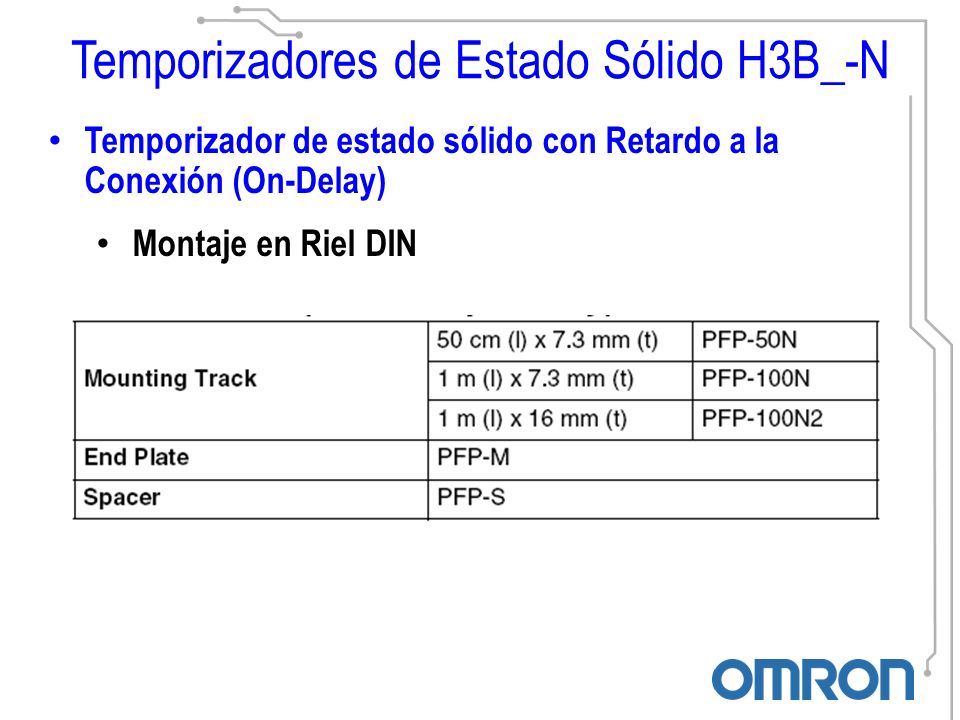

5 Temporizadores de Estado Sólido H3B_-N
Temporizador de estado sólido con Retardo a la Conexión (On-Delay) Montaje en Riel DIN

6 Temporizadores de Estado Sólido H3B_-N
Temporizador de estado sólido con Retardo a la Conexión (On-Delay) Montaje en Riel DIN

7 Temporizadores de Estado Sólido H3DEZ-A
Especificaciones H3DEZ-A

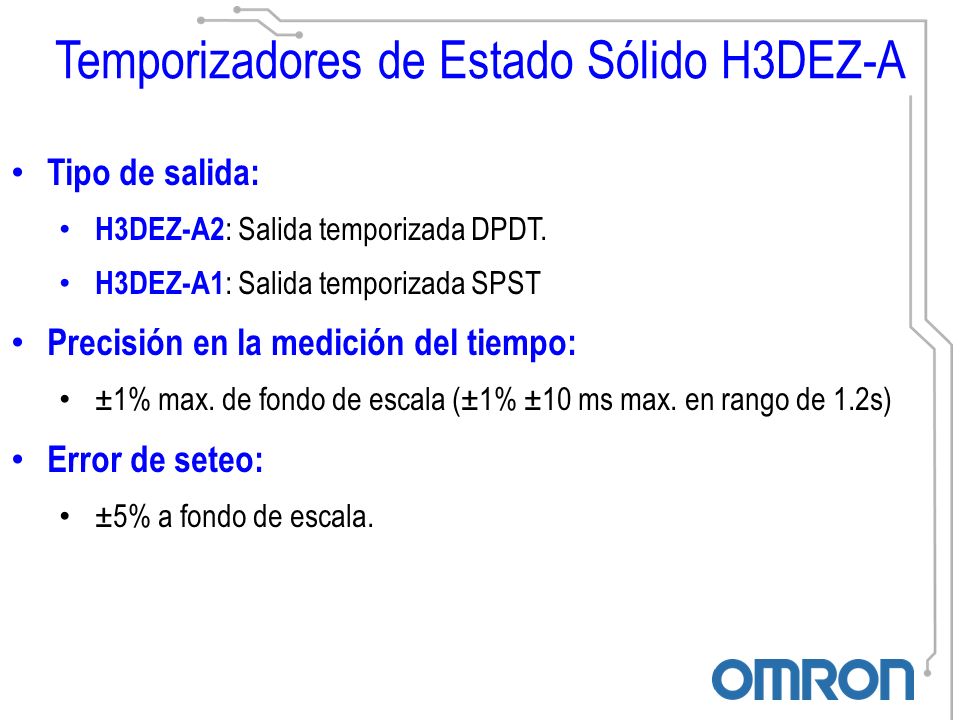

8 Temporizadores de Estado Sólido H3DEZ-A
Tipo de salida: H3DEZ-A2: Salida temporizada DPDT. H3DEZ-A1: Salida temporizada SPST Precisión en la medición del tiempo: ±1% max. de fondo de escala (±1% ±10 ms max. en rango de 1.2s) Error de seteo: ±5% a fondo de escala.

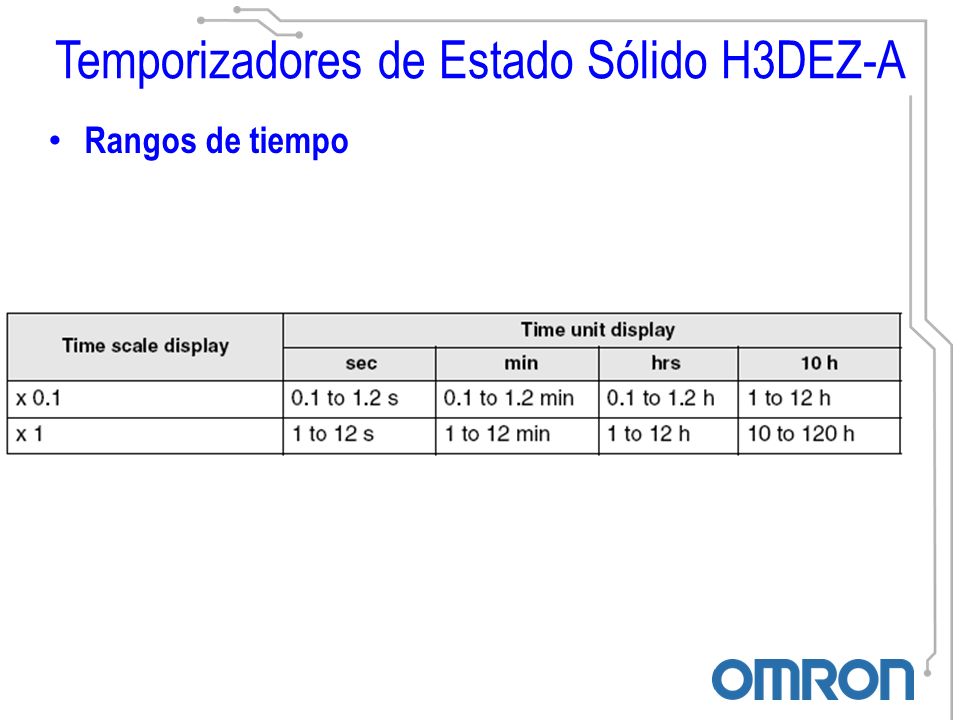

9 Temporizadores de Estado Sólido H3DEZ-A
Rangos de tiempo

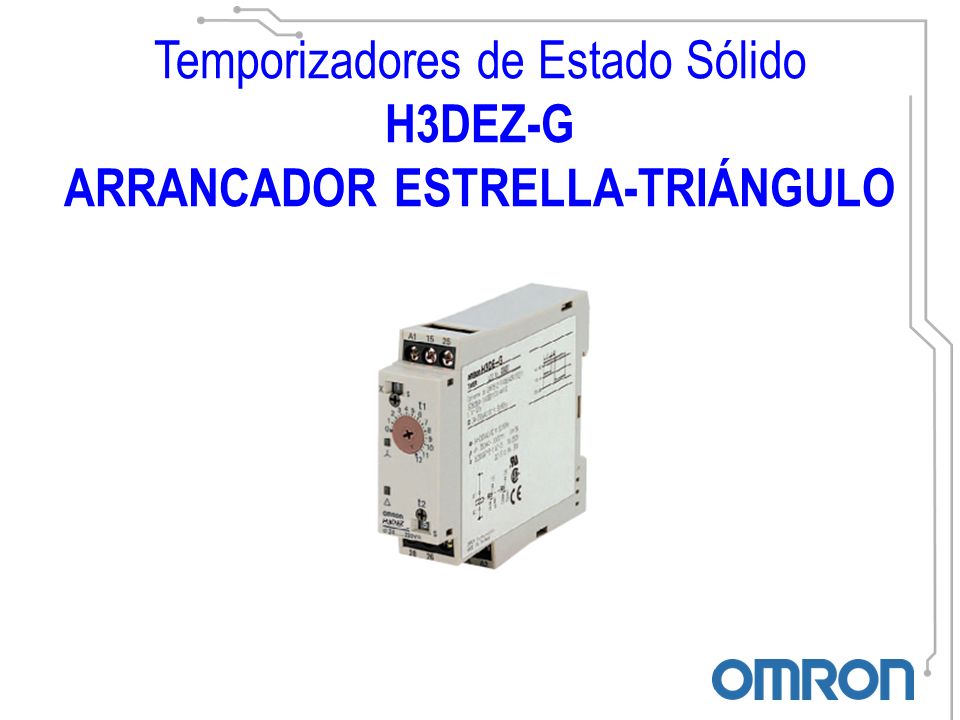

10 ARRANCADOR ESTRELLA-TRIÁNGULO
Temporizadores de Estado Sólido H3DEZ-G ARRANCADOR ESTRELLA-TRIÁNGULO

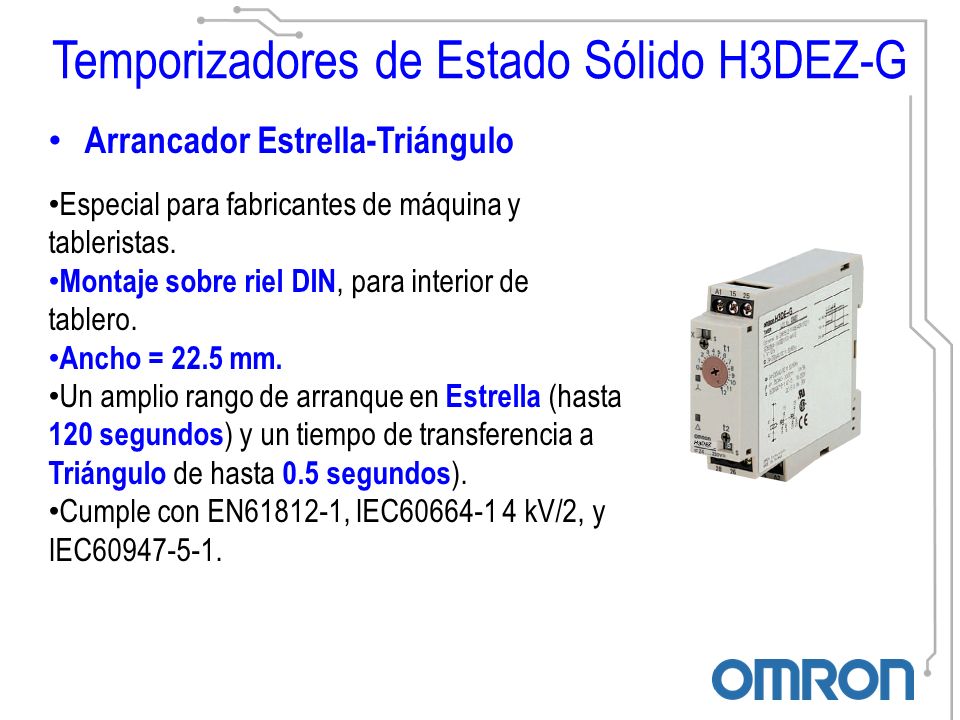

11 Temporizadores de Estado Sólido H3DEZ-G
Arrancador Estrella-Triángulo Especial para fabricantes de máquina y tableristas. Montaje sobre riel DIN, para interior de tablero. Ancho = 22.5 mm. Un amplio rango de arranque en Estrella (hasta 120 segundos) y un tiempo de transferencia a Triángulo de hasta 0.5 segundos). Cumple con EN , IEC kV/2, y IEC

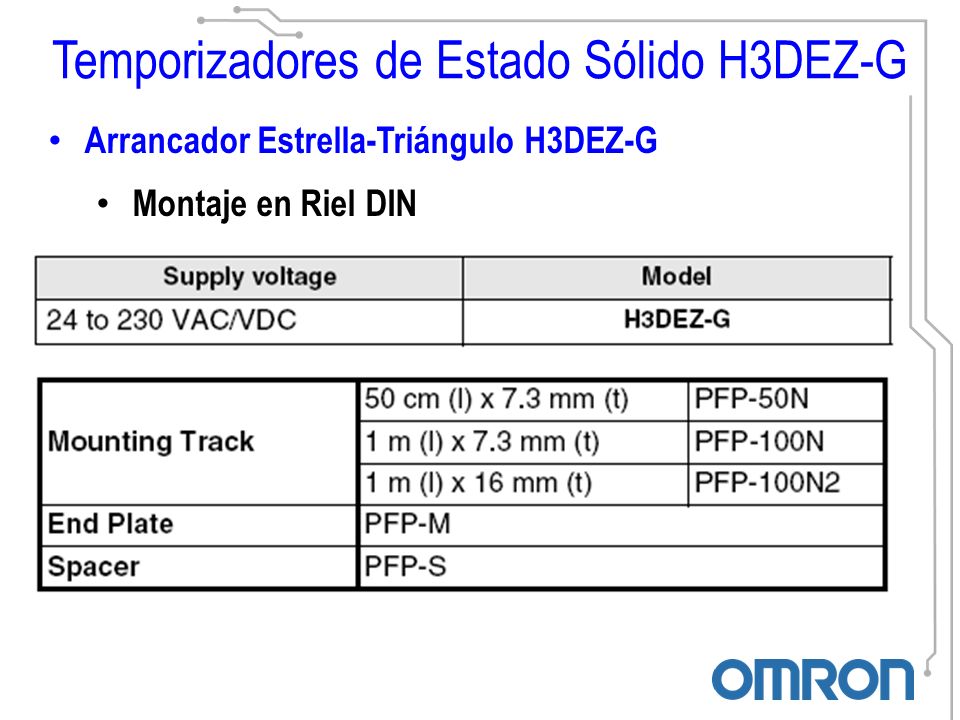

12 Temporizadores de Estado Sólido H3DEZ-G
Arrancador Estrella-Triángulo H3DEZ-G Montaje en Riel DIN

13 Temporizadores de Estado Sólido H3DEZ-G
Especificaciones H3DEZ-G

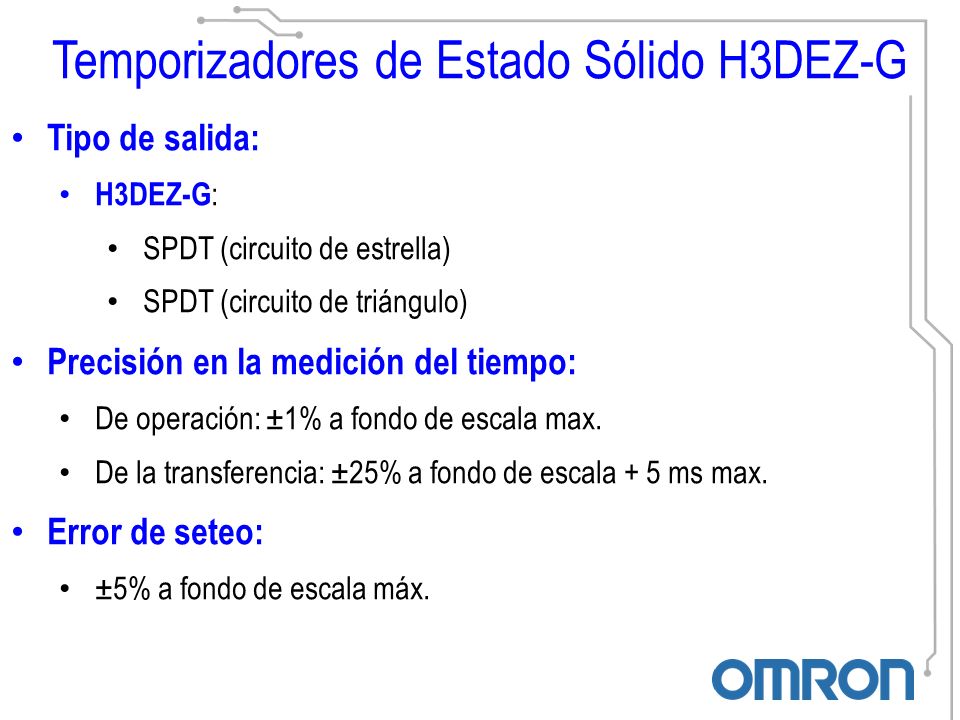

14 Temporizadores de Estado Sólido H3DEZ-G
Tipo de salida: H3DEZ-G: SPDT (circuito de estrella) SPDT (circuito de triángulo) Precisión en la medición del tiempo: De operación: ±1% a fondo de escala max. De la transferencia: ±25% a fondo de escala + 5 ms max. Error de seteo: ±5% a fondo de escala máx.

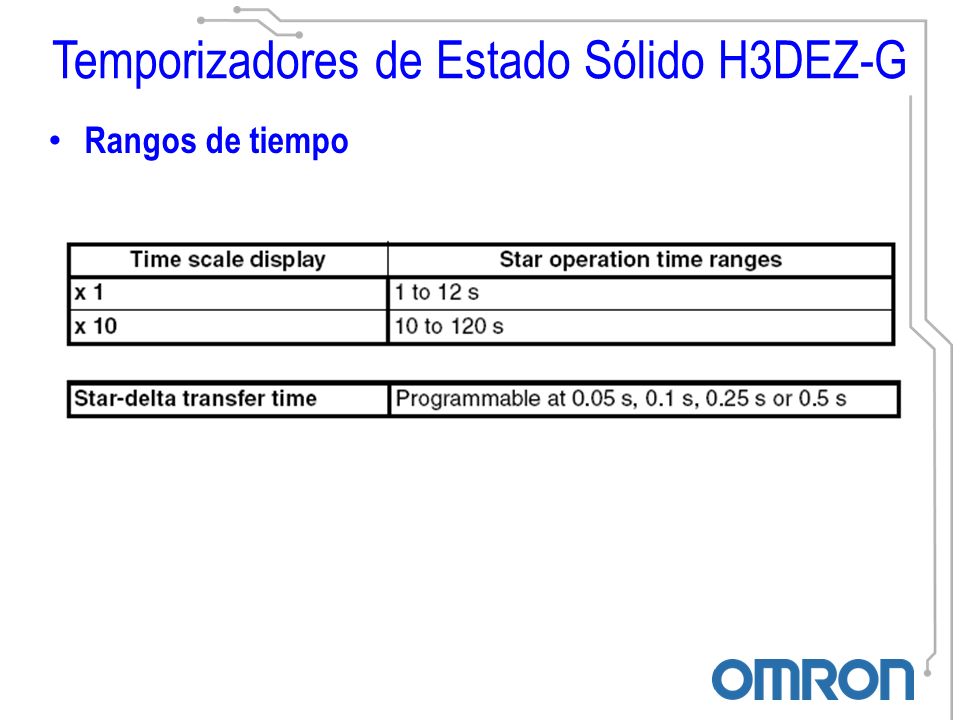

15 Temporizadores de Estado Sólido H3DEZ-G
Rangos de tiempo
