E-foto : Es una EFD educaticva libre GNU/GNP de la Universidad Estadual de Rio de Janeiro, Brasil (UERJ). El objetivo de e-foto es brindar una EFD completa.

Presentación del tema: "E-foto : Es una EFD educaticva libre GNU/GNP de la Universidad Estadual de Rio de Janeiro, Brasil (UERJ). El objetivo de e-foto es brindar una EFD completa."— Transcripción de la presentación:

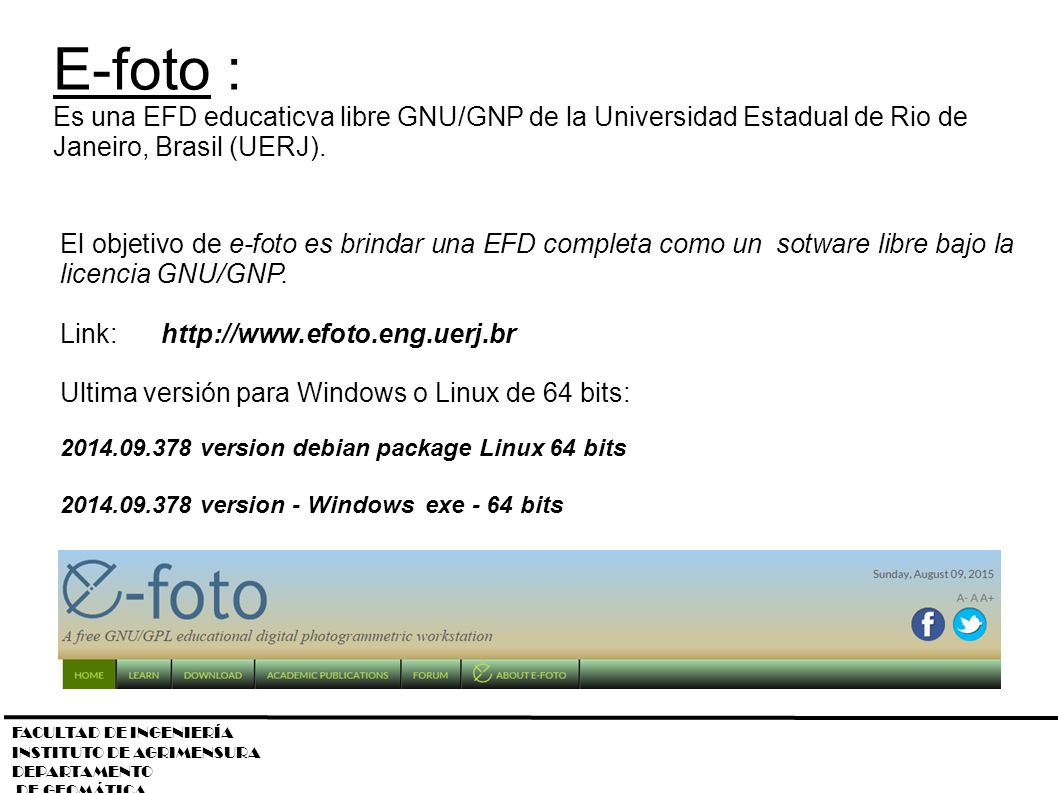

1 E-foto : Es una EFD educaticva libre GNU/GNP de la Universidad Estadual de Rio de Janeiro, Brasil (UERJ). El objetivo de e-foto es brindar una EFD completa como un sotware libre bajo la licencia GNU/GNP. Link: Ultima versión para Windows o Linux de 64 bits: version debian package Linux 64 bits version - Windows exe - 64 bits FACULTAD DE INGENIERÍA INSTITUTO DE AGRIMENSURA DEPARTAMENTO DE GEOMÁTICA

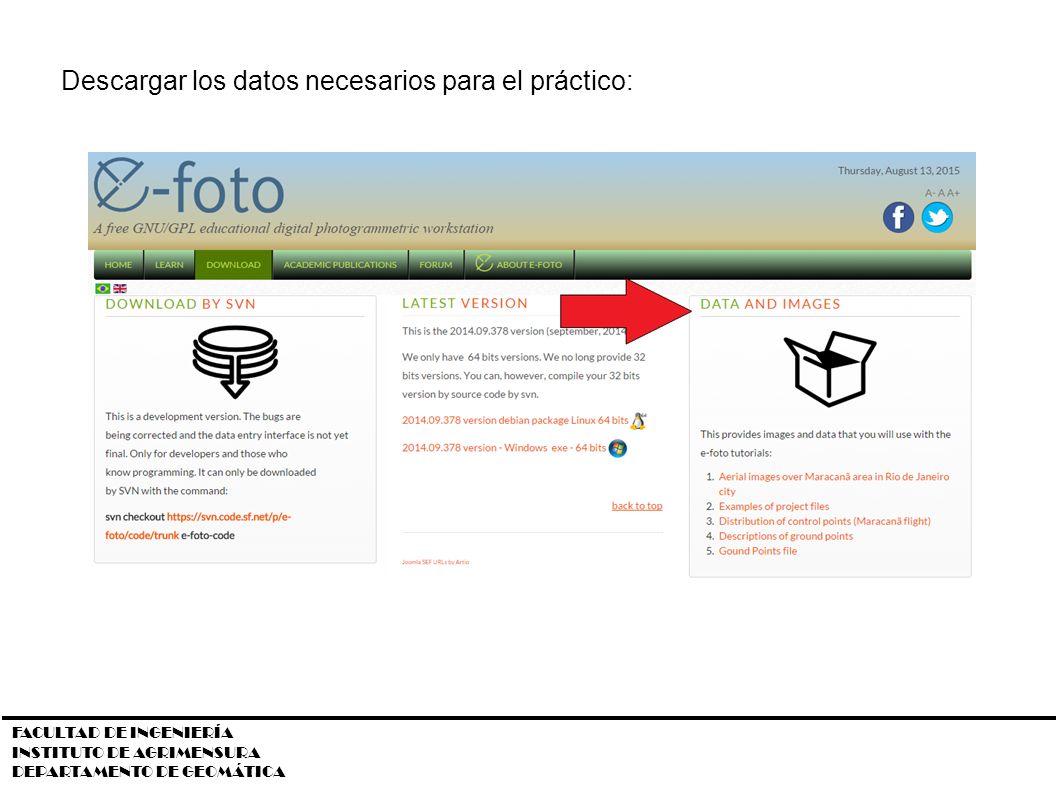

2 Descargar los datos necesarios para el práctico:
FACULTAD DE INGENIERÍA INSTITUTO DE AGRIMENSURA DEPARTAMENTO DE GEOMÁTICA 2

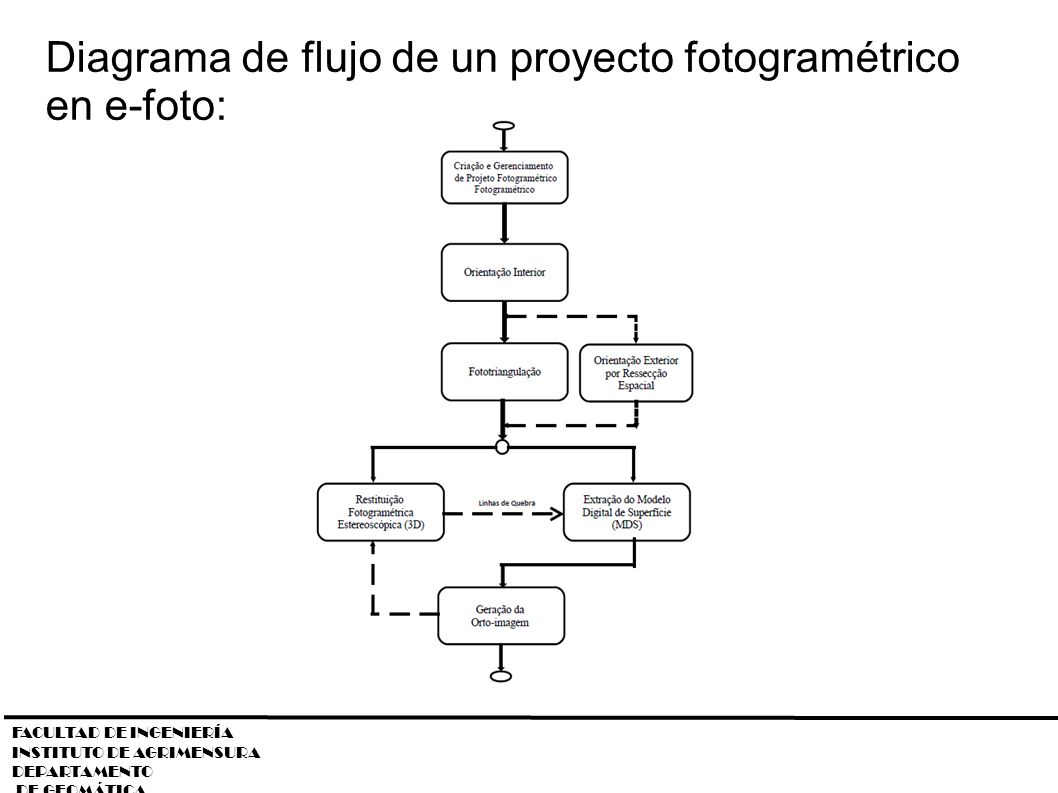

3 Diagrama de flujo de un proyecto fotogramétrico en e-foto:
FACULTAD DE INGENIERÍA INSTITUTO DE AGRIMENSURA DEPARTAMENTO DE GEOMÁTICA

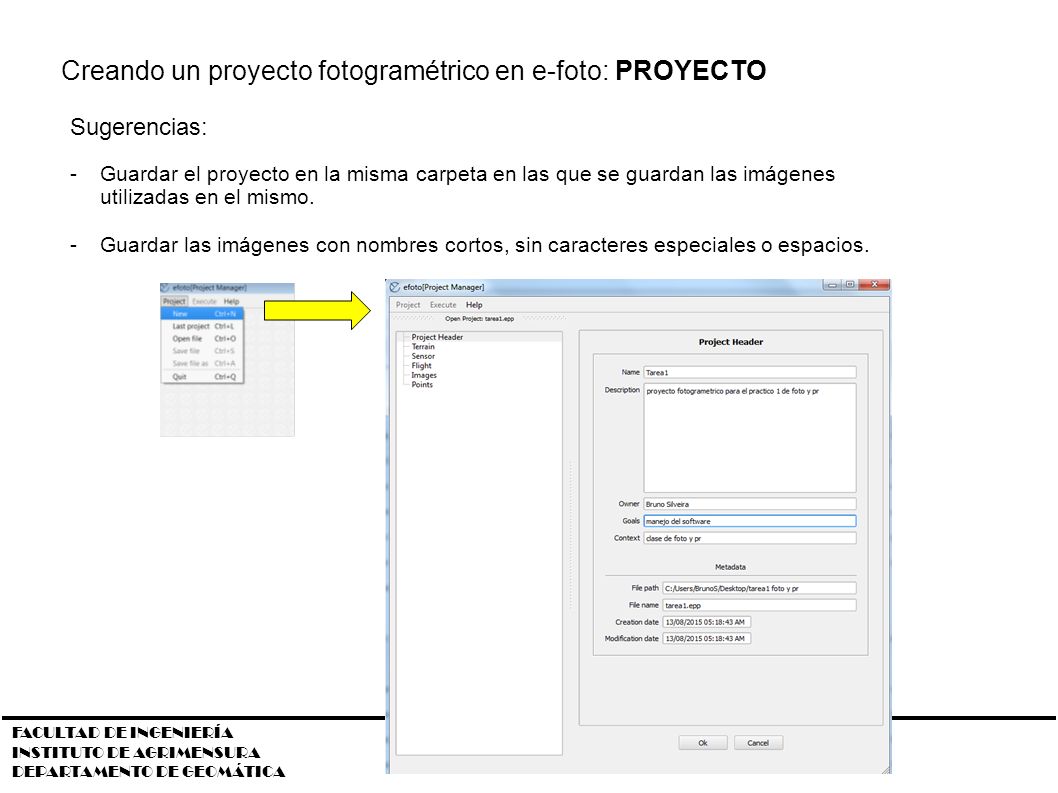

4 Creando un proyecto fotogramétrico en e-foto: PROYECTO
Sugerencias: Guardar el proyecto en la misma carpeta en las que se guardan las imágenes utilizadas en el mismo. Guardar las imágenes con nombres cortos, sin caracteres especiales o espacios. FACULTAD DE INGENIERÍA INSTITUTO DE AGRIMENSURA DEPARTAMENTO DE GEOMÁTICA 4

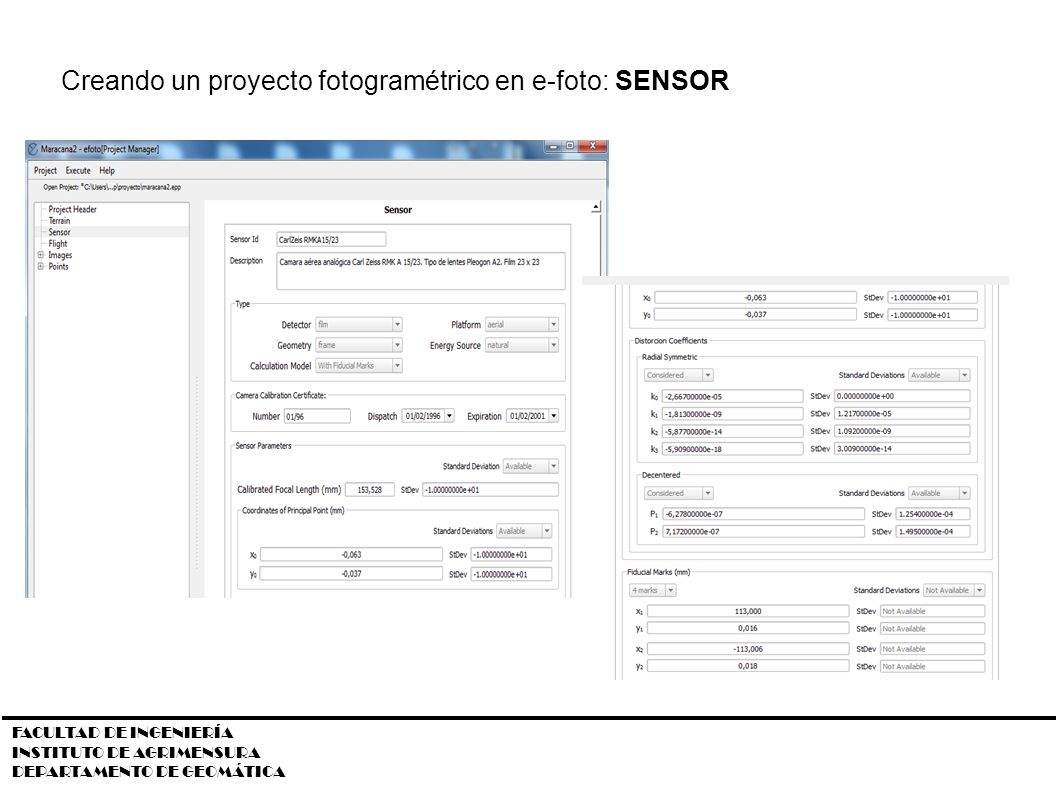

5 Creando un proyecto fotogramétrico en e-foto: SENSOR
FACULTAD DE INGENIERÍA INSTITUTO DE AGRIMENSURA DEPARTAMENTO DE GEOMÁTICA 5

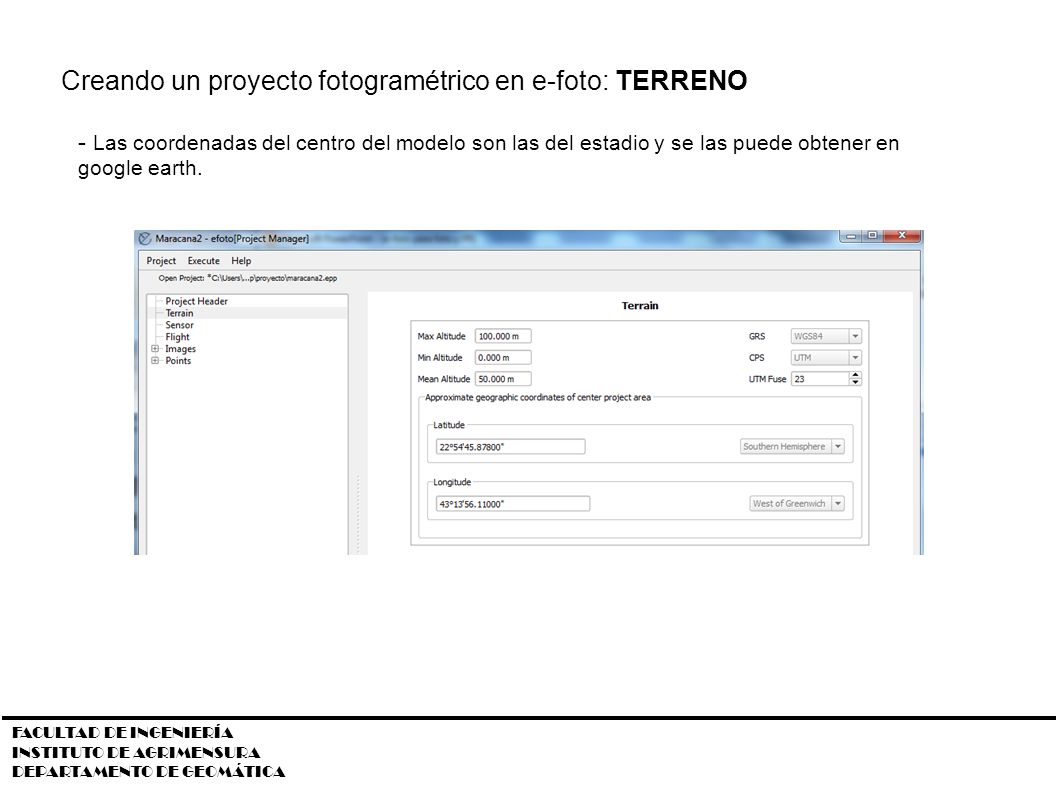

6 Creando un proyecto fotogramétrico en e-foto: TERRENO
- Las coordenadas del centro del modelo son las del estadio y se las puede obtener en google earth. FACULTAD DE INGENIERÍA INSTITUTO DE AGRIMENSURA DEPARTAMENTO DE GEOMÁTICA 6

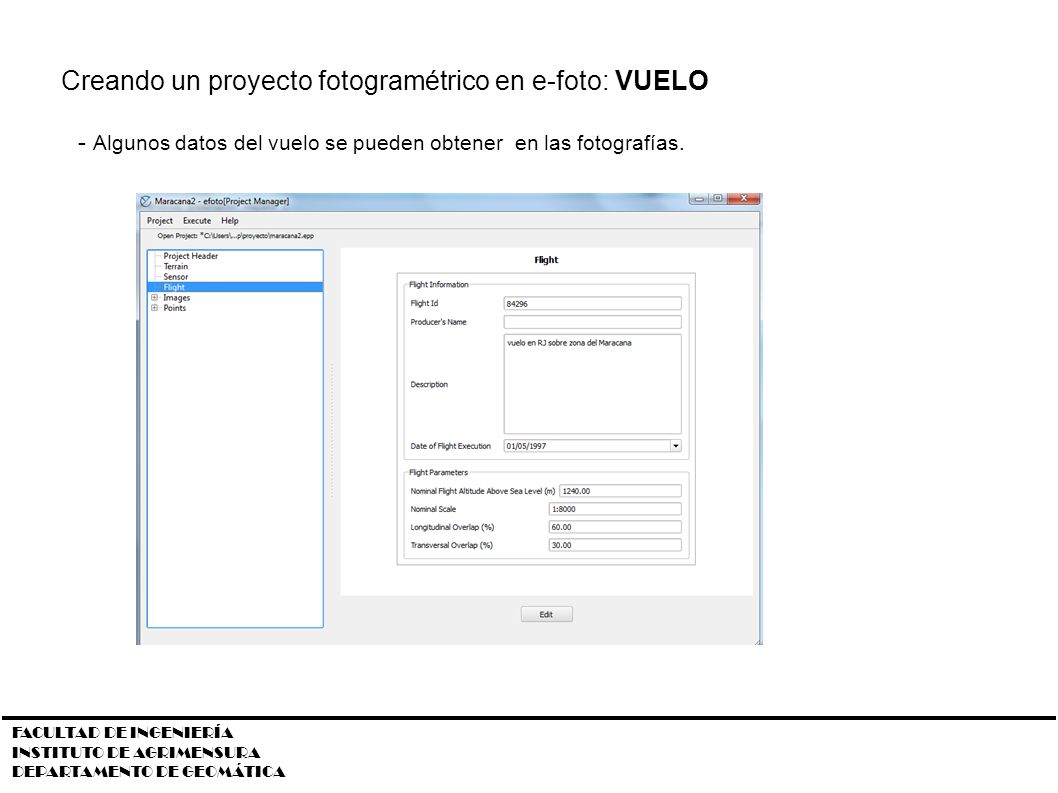

7 Creando un proyecto fotogramétrico en e-foto: VUELO
- Algunos datos del vuelo se pueden obtener en las fotografías. FACULTAD DE INGENIERÍA INSTITUTO DE AGRIMENSURA DEPARTAMENTO DE GEOMÁTICA 7

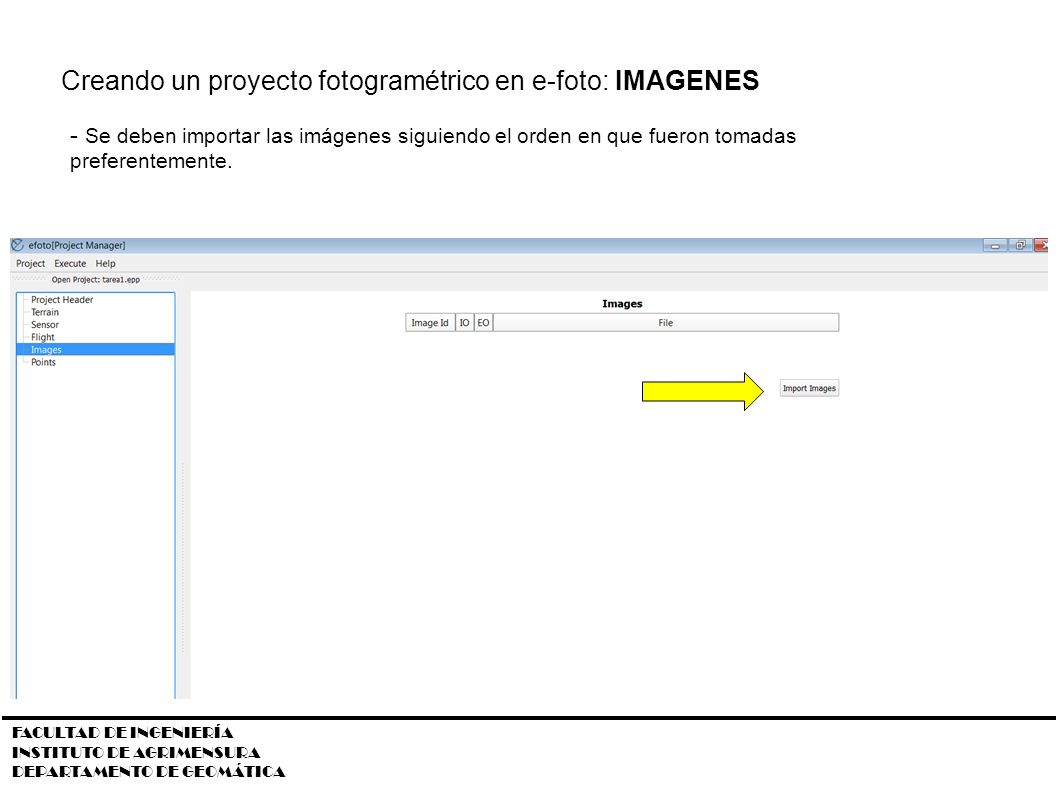

8 Creando un proyecto fotogramétrico en e-foto: IMAGENES
- Se deben importar las imágenes siguiendo el orden en que fueron tomadas preferentemente. FACULTAD DE INGENIERÍA INSTITUTO DE AGRIMENSURA DEPARTAMENTO DE GEOMÁTICA 8

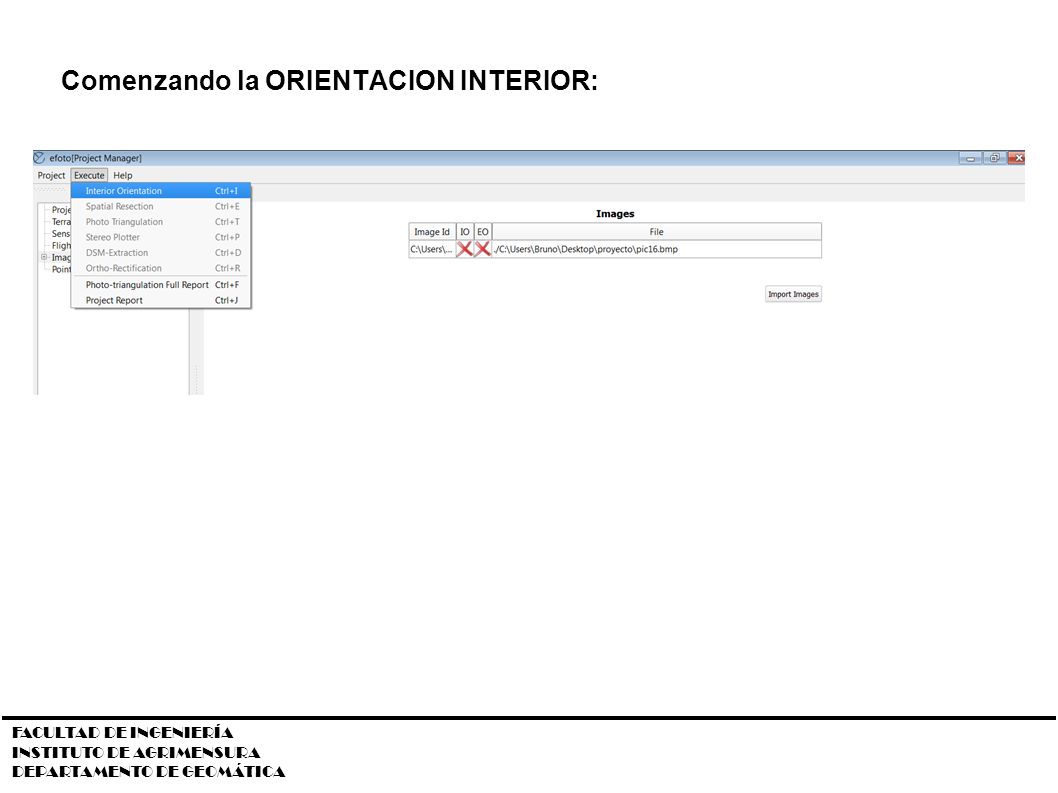

9 Comenzando la ORIENTACION INTERIOR:
FACULTAD DE INGENIERÍA INSTITUTO DE AGRIMENSURA DEPARTAMENTO DE GEOMÁTICA 9
