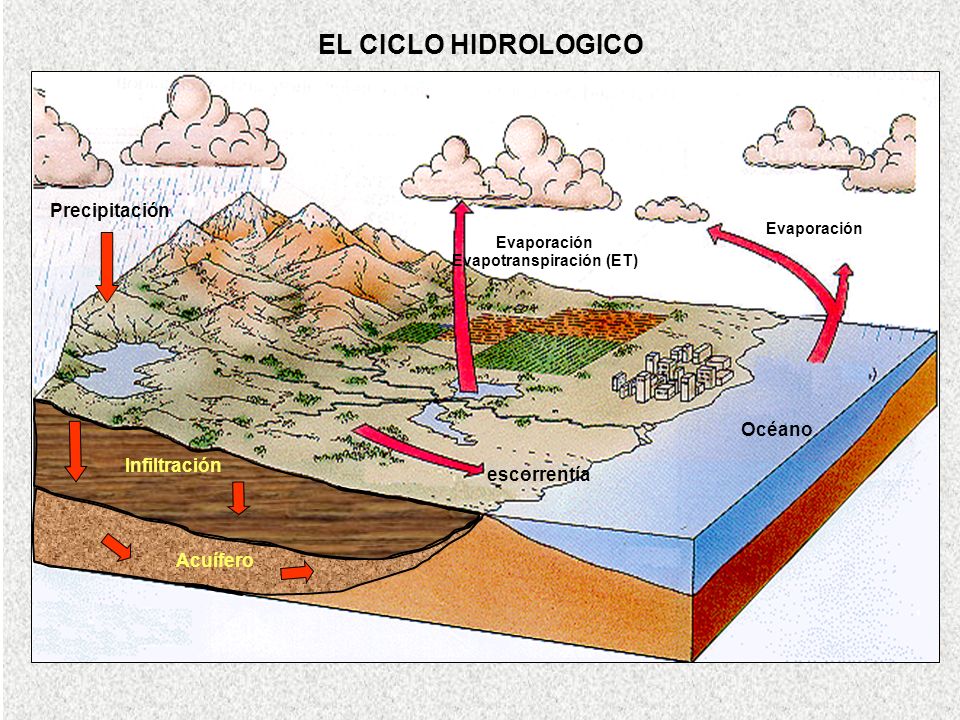

1 S10_HYDRO_CYCLE_Keith kennedy_CHYN Neuchatel_25 June 2003 1 Océano Evaporación Evapotranspiración (ET) escorrentía Precipitación Acuífero Infiltración Evaporación EL CICLO HIDROLOGICO

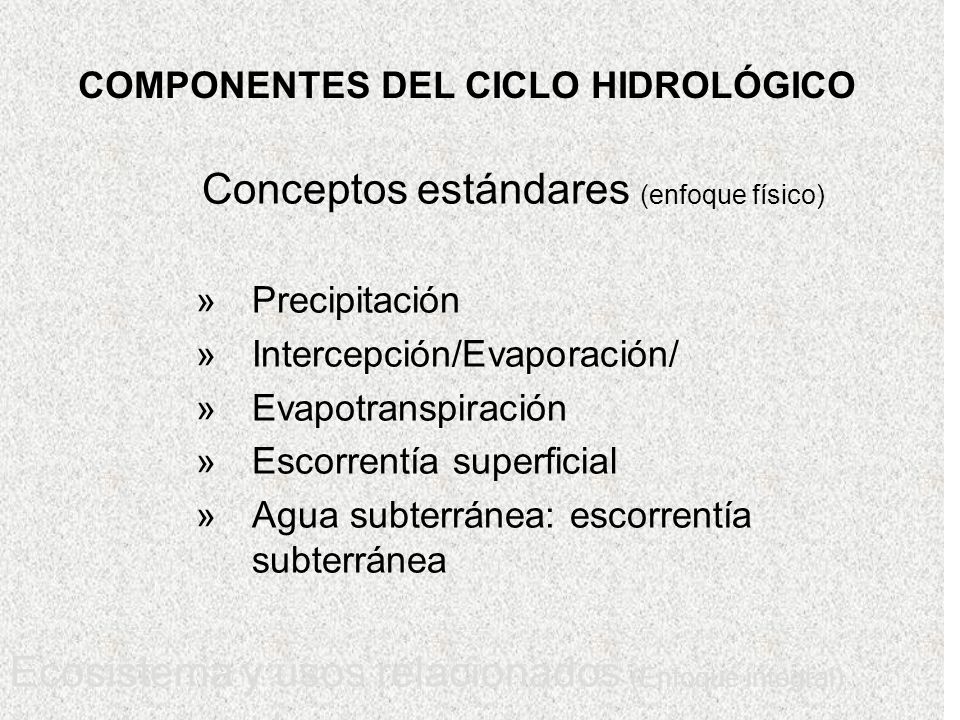

2 S10_HYDRO_CYCLE_Keith kennedy_CHYN Neuchatel_25 June 2003 2 Conceptos estándares (enfoque físico) »Precipitación »Intercepción/Evaporación/ »Evapotranspiración »Escorrentía superficial »Agua subterránea: escorrentía subterránea Ecosistema y usos relacionados (Enfoque integral) –Agua verde (Ecosistemas terrestres, cultivos, humedales) –Agua azul (ecosistemas acuáticos, usos consuntivos y escurrimientos de retorno) COMPONENTES DEL CICLO HIDROLÓGICO

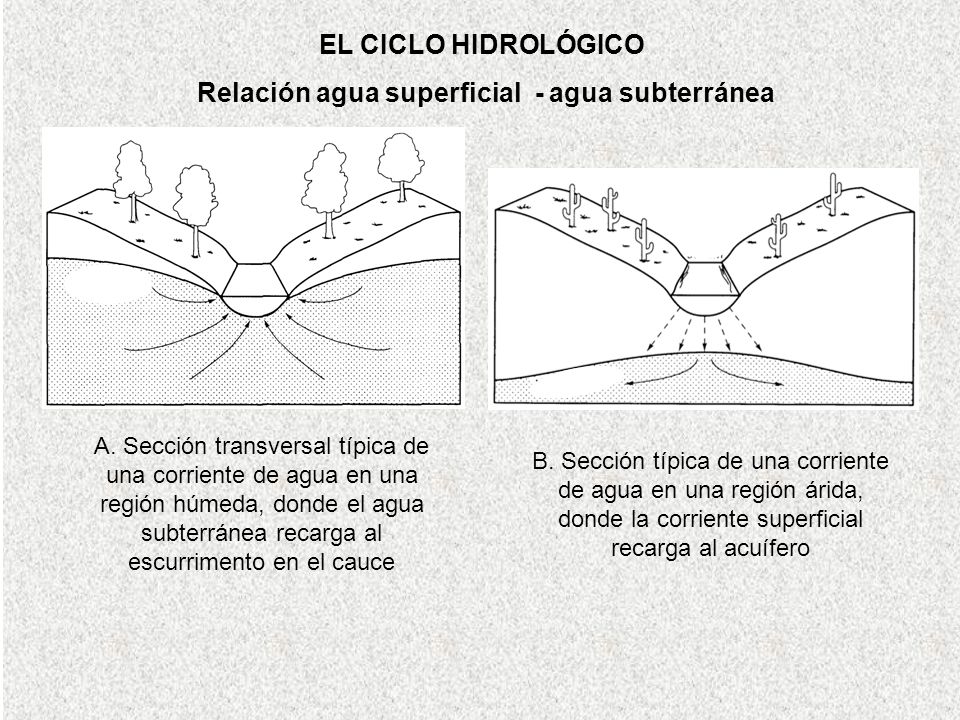

3 S10_HYDRO_CYCLE_Keith kennedy_CHYN Neuchatel_25 June 2003 3 EL CICLO HIDROLÓGICO Relación agua superficial - agua subterránea A. Sección transversal típica de una corriente de agua en una región húmeda, donde el agua subterránea recarga al escurrimento en el cauce B. Sección típica de una corriente de agua en una región árida, donde la corriente superficial recarga al acuífero

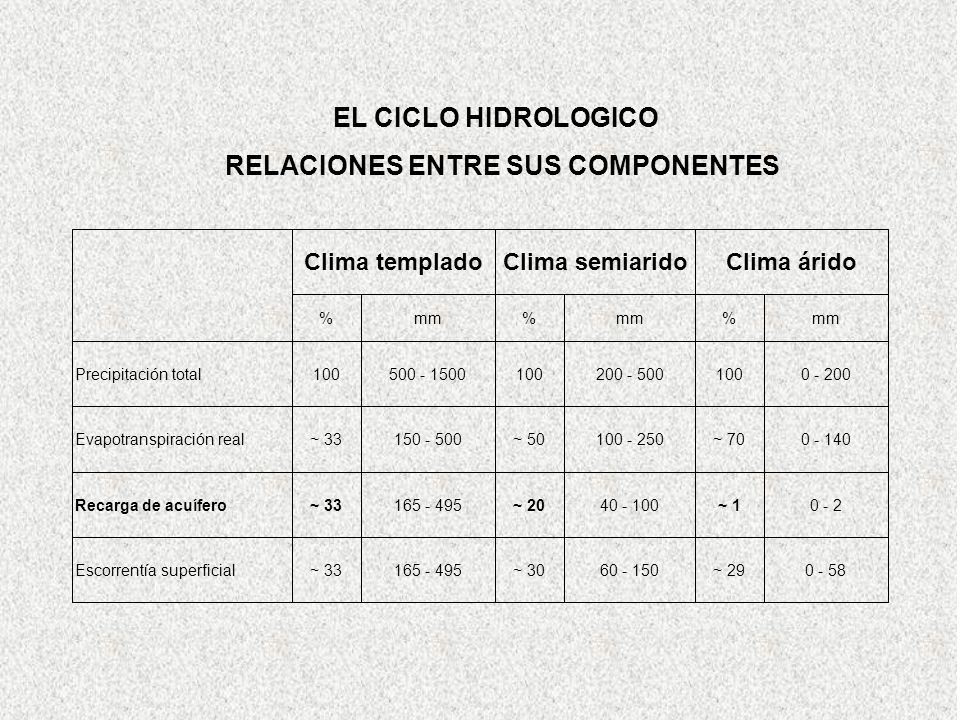

4 S10_HYDRO_CYCLE_Keith kennedy_CHYN Neuchatel_25 June 2003 4 EL CICLO HIDROLOGICO RELACIONES ENTRE SUS COMPONENTES 0 - 58~ 2960 - 150~ 30165 - 495~ 33Escorrentía superficial 0 - 2~ 140 - 100~ 20165 - 495~ 33Recarga de acuífero 0 - 140~ 70100 - 250~ 50150 - 500~ 33Evapotranspiración real 0 - 200100200 - 500100500 - 1500100Precipitación total mm% % % Clima áridoClima semiaridoClima templado

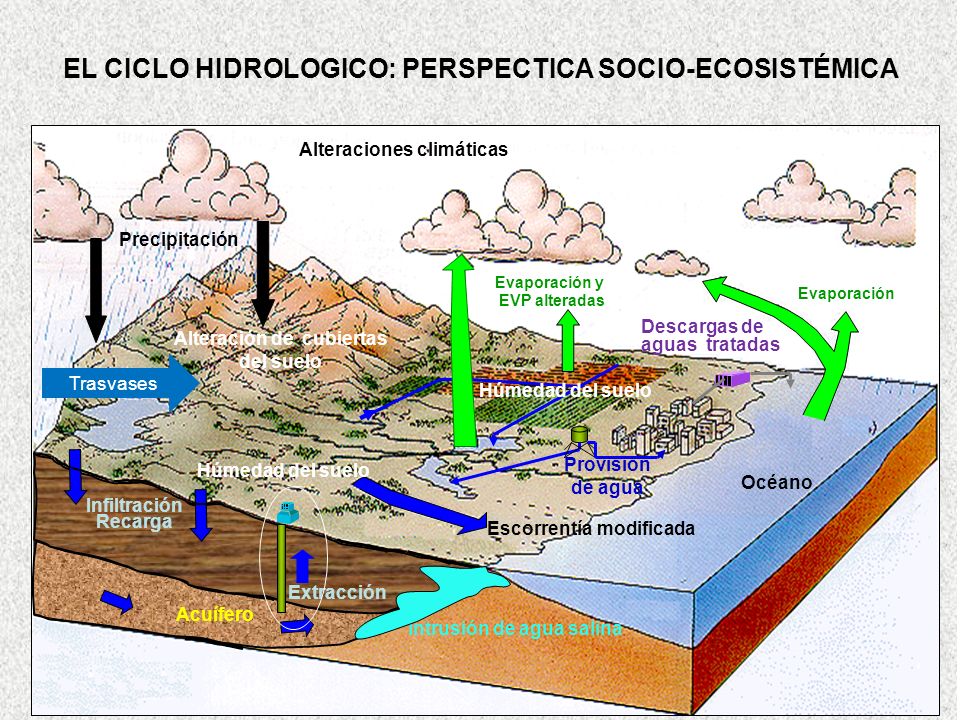

5 S10_HYDRO_CYCLE_Keith kennedy_CHYN Neuchatel_25 June 2003 5 EL CICLO HIDROLOGICO: PERSPECTICA SOCIO-ECOSISTÉMICA Océano Evaporación y EVP alteradas Escorrentía modificada Provisíón de agua Descargas de aguas tratadas Intrusión de agua salina Acuífero Infiltración Recarga Evaporación Extracción Precipitación Húmedad del suelo Alteraciones climáticas Alteración de cubiertas del suelo Trasvases

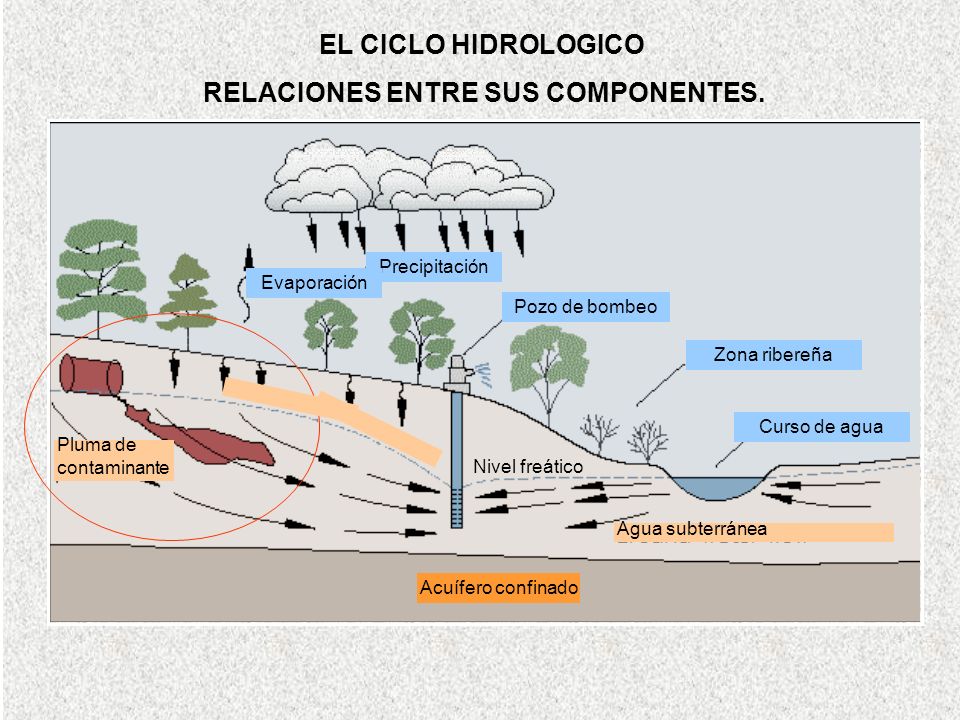

6 S10_HYDRO_CYCLE_Keith kennedy_CHYN Neuchatel_25 June 2003 6 EL CICLO HIDROLOGICO RELACIONES ENTRE SUS COMPONENTES. Precipitación Evaporación Pozo de bombeo Zona ribereña Curso de agua Agua subterránea Pluma de contaminante Acuífero confinado Nivel freático

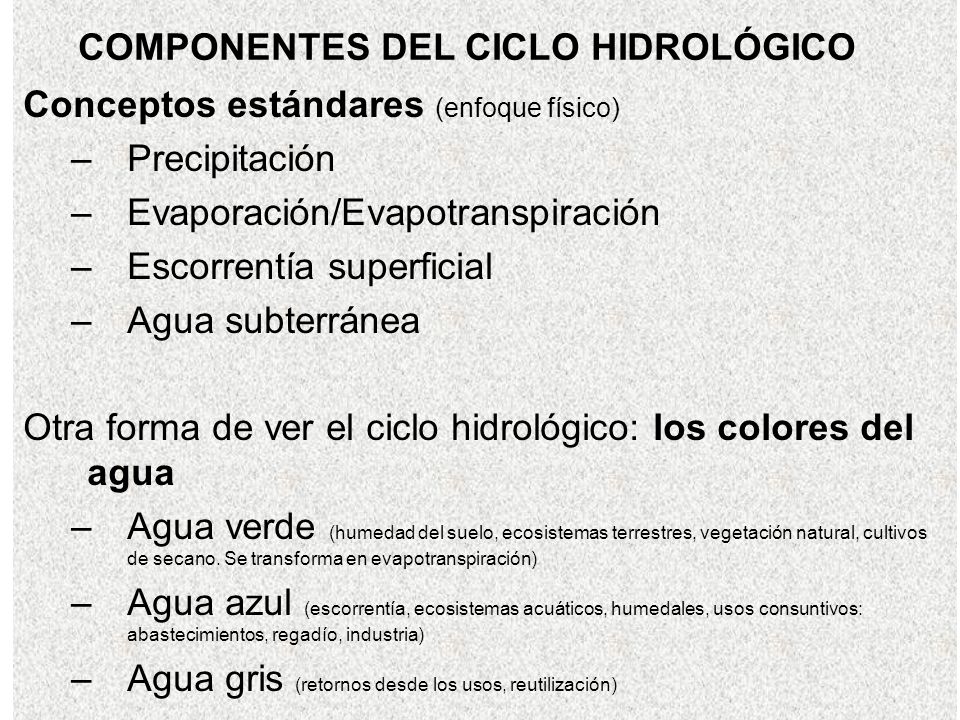

7 S10_HYDRO_CYCLE_Keith kennedy_CHYN Neuchatel_25 June 2003 7 1. Cycle Component Concepts Conceptos estándares (enfoque físico) –Precipitación –Evaporación/Evapotranspiración –Escorrentía superficial –Agua subterránea Otra forma de ver el ciclo hidrológico: los colores del agua –Agua verde (humedad del suelo, ecosistemas terrestres, vegetación natural, cultivos de secano. Se transforma en evapotranspiración) –Agua azul (escorrentía, ecosistemas acuáticos, humedales, usos consuntivos: abastecimientos, regadío, industria) –Agua gris (retornos desde los usos, reutilización) COMPONENTES DEL CICLO HIDROLÓGICO

8 8 1. Cycle Component Concepts Otra forma de ver el ciclo hidrológico: los colores del agua –Agua verde (humedad del suelo, ecosistemas terrestres, vegetación natural, cultivos de secano. Se transforma en evapotranspiración) –Agua azul (escorrentía, ecosistemas acuáticos, humedales, usos consuntivos: abastecimientos, regadío, industria) –Agua gris (retornos desde los usos, reutilización). –Agua virtual

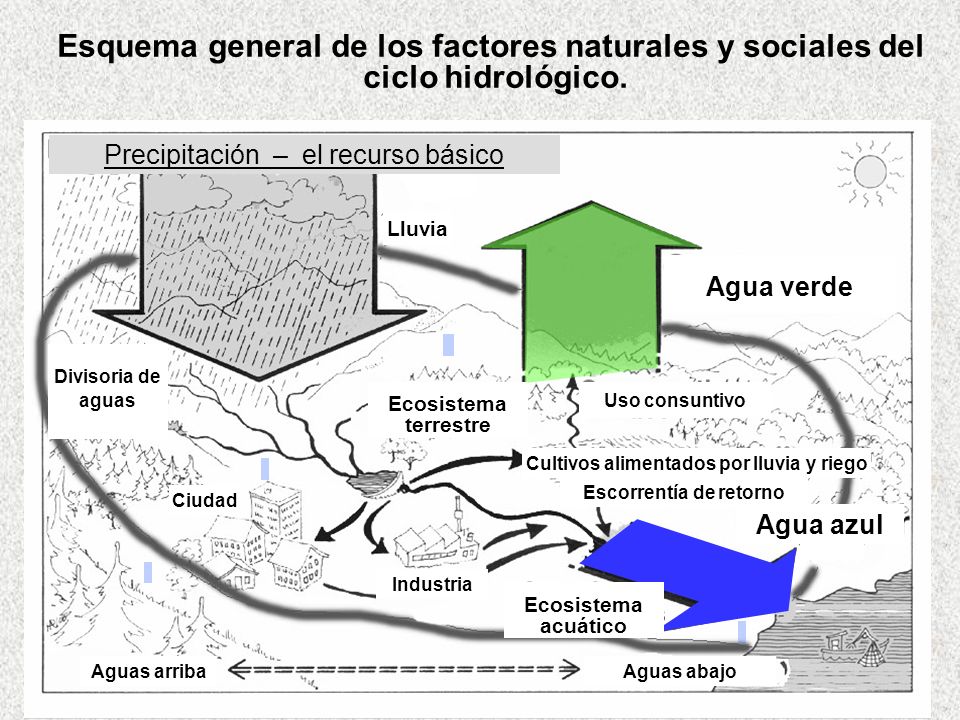

9 S10_HYDRO_CYCLE_Keith kennedy_CHYN Neuchatel_25 June 2003 9 1. Cycle Component Concepts Esquema general de los factores naturales y sociales del ciclo hidrológico. Precipitación – el recurso básico GW Aguas abajoAguas arriba Divisoria de aguas Lluvia Cultivos alimentados por lluvia y riego Agua verde Agua azul Ciudad Industria Uso consuntivo Ecosistema terrestre Ecosistema acuático Escorrentía de retorno

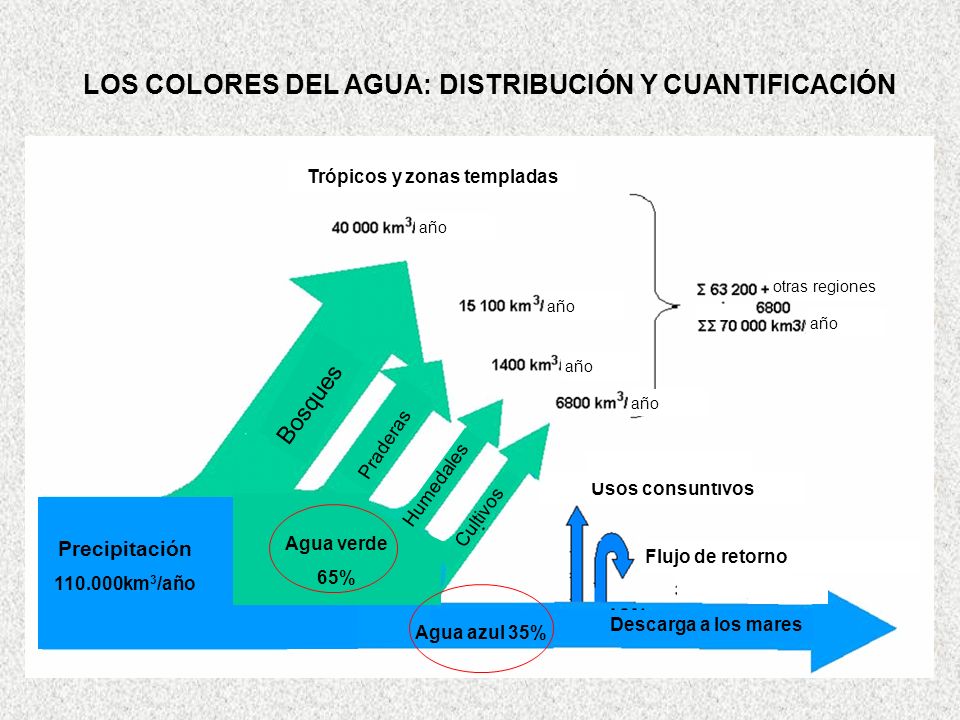

10 S10_HYDRO_CYCLE_Keith kennedy_CHYN Neuchatel_25 June 2003 10 Bosques Praderas Humedales Cultivos Precipitación 110.000km 3 /año Agua verde 65% Agua azul 35% Trópicos y zonas templadas Usos consuntivos Flujo de retorno año otras regiones LOS COLORES DEL AGUA: DISTRIBUCIÓN Y CUANTIFICACIÓN Descarga a los mares

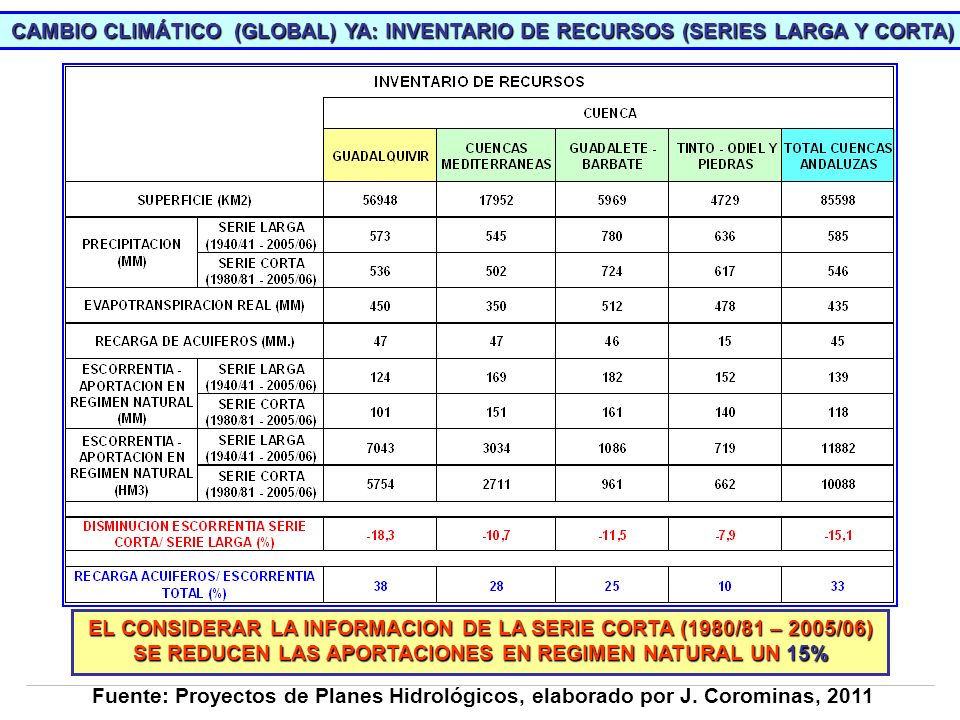

11 CAMBIO CLIMÁTICO (GLOBAL) YA: INVENTARIO DE RECURSOS (SERIES LARGA Y CORTA) EL CONSIDERAR LA INFORMACION DE LA SERIE CORTA (1980/81 – 2005/06) SE REDUCEN LAS APORTACIONES EN REGIMEN NATURAL UN 15% Fuente: Proyectos de Planes Hidrológicos, elaborado por J. Corominas, 2011

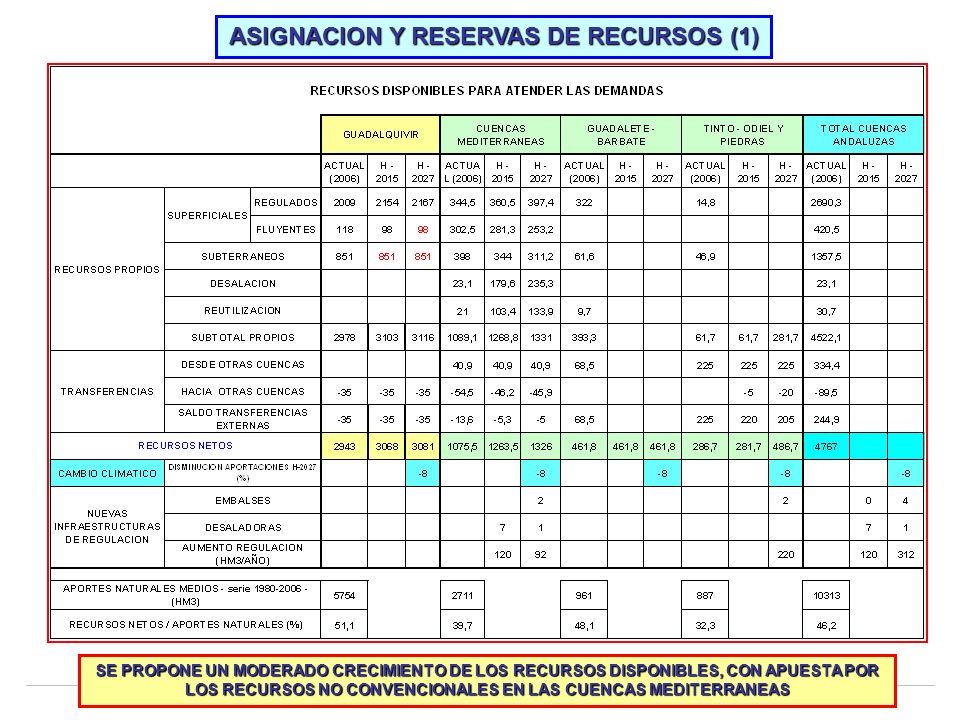

12 ASIGNACION Y RESERVAS DE RECURSOS (1) SE PROPONE UN MODERADO CRECIMIENTO DE LOS RECURSOS DISPONIBLES, CON APUESTA POR LOS RECURSOS NO CONVENCIONALES EN LAS CUENCAS MEDITERRANEAS

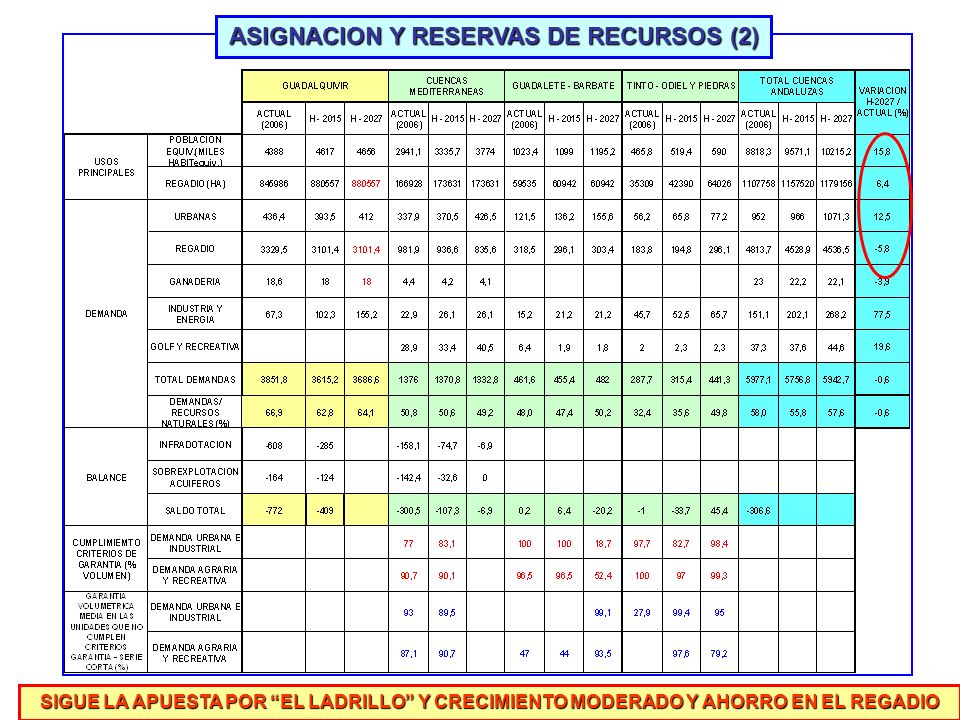

13 ASIGNACION Y RESERVAS DE RECURSOS (2) SIGUE LA APUESTA POR “EL LADRILLO” Y CRECIMIENTO MODERADO Y AHORRO EN EL REGADIO

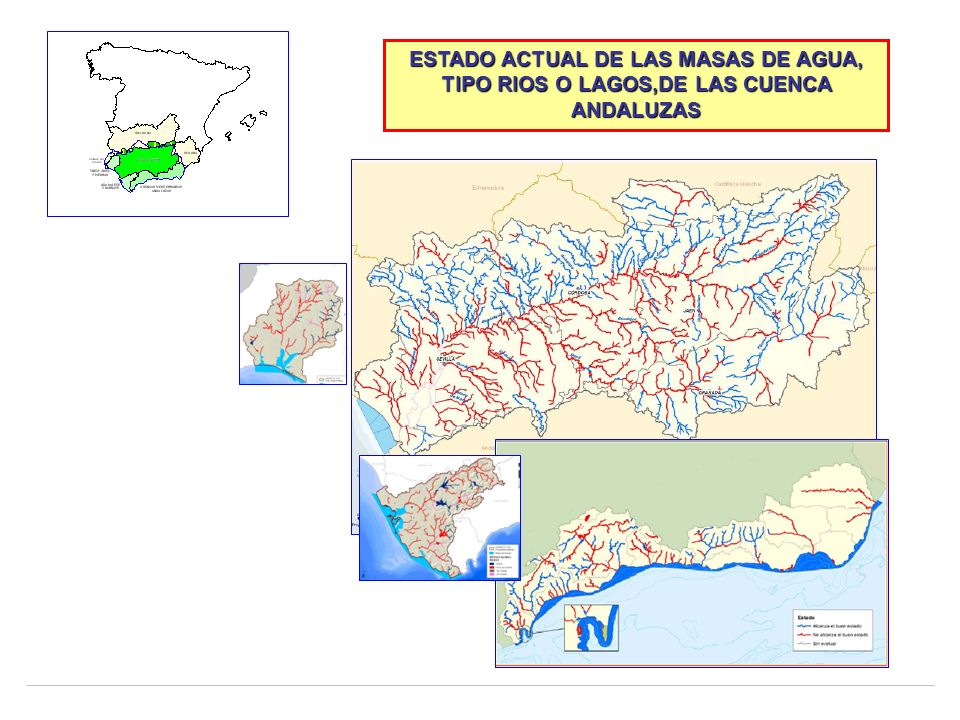

14 ESTADO ACTUAL DE LAS MASAS DE AGUA, TIPO RIOS O LAGOS,DE LAS CUENCA ANDALUZAS

15 CAMBIO CLIMÁTICO (GLOBAL) YA: INVENTARIO DE RECURSOS (SERIES LARGA Y CORTA) EL CONSIDERAR LA INFORMACION DE LA SERIE CORTA (1980/81 – 2005/06) SE REDUCEN LAS APORTACIONES EN REGIMEN NATURAL UN 15% Fuente: Planes Hidrológicos, elaborado por J. Corominas, 2011

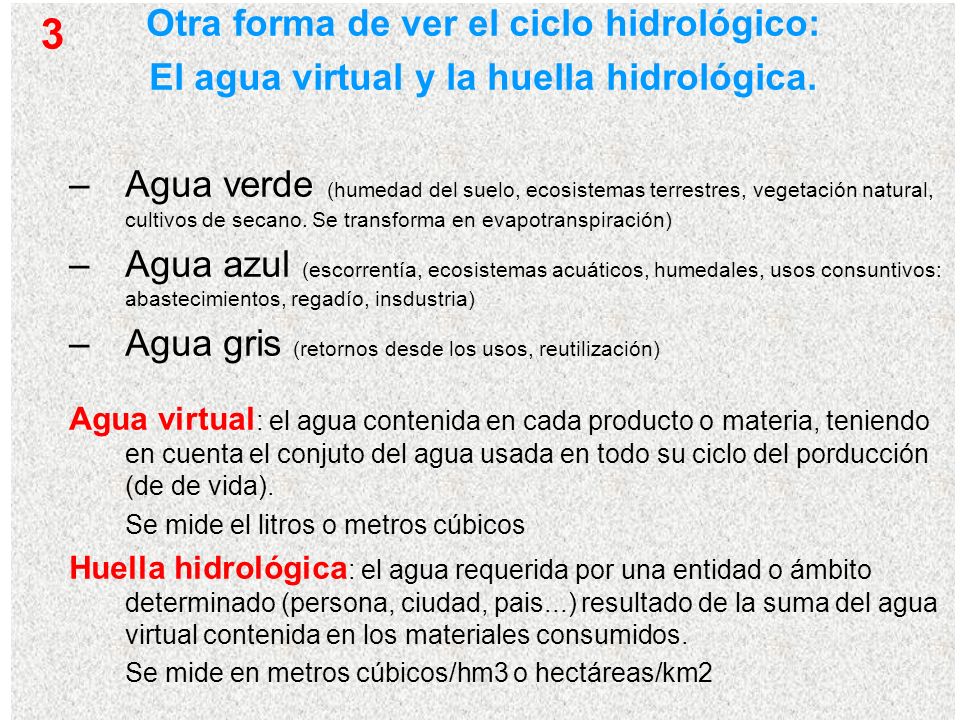

16 16 1. Cycle Component Concepts Otra forma de ver el ciclo hidrológico: El agua virtual y la huella hidrológica. –Agua verde (humedad del suelo, ecosistemas terrestres, vegetación natural, cultivos de secano. Se transforma en evapotranspiración) –Agua azul (escorrentía, ecosistemas acuáticos, humedales, usos consuntivos: abastecimientos, regadío, insdustria) –Agua gris (retornos desde los usos, reutilización) Agua virtual : el agua contenida en cada producto o materia, teniendo en cuenta el conjuto del agua usada en todo su ciclo del porducción (de de vida). Se mide el litros o metros cúbicos Huella hidrológica : el agua requerida por una entidad o ámbito determinado (persona, ciudad, pais...) resultado de la suma del agua virtual contenida en los materiales consumidos. Se mide en metros cúbicos/hm3 o hectáreas/km2. –Agua virtual 3

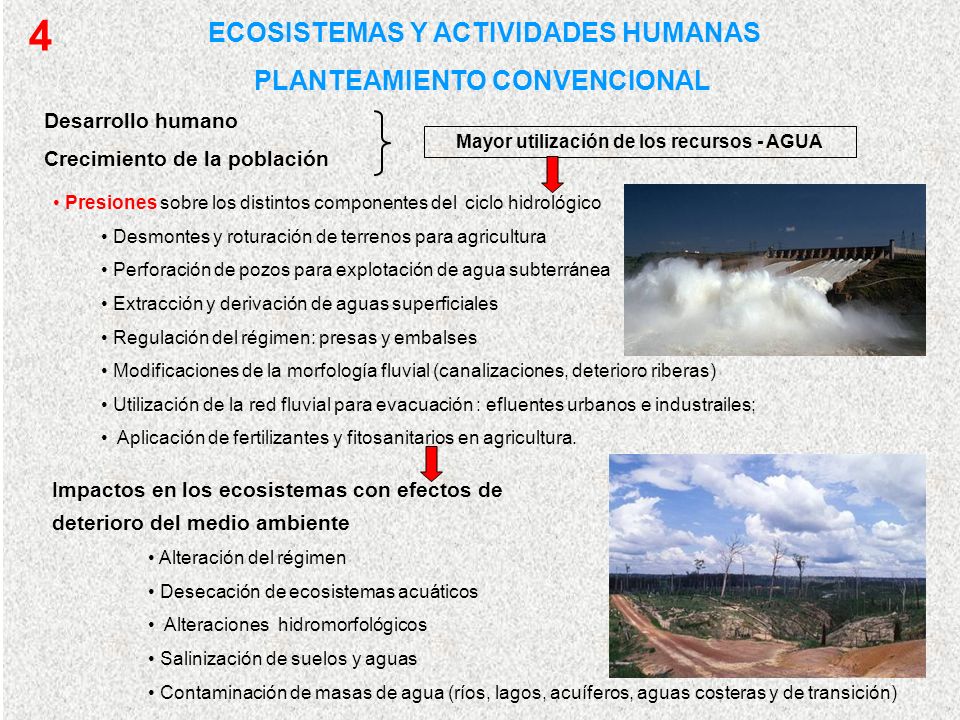

17 S10_HYDRO_CYCLE_Keith kennedy_CHYN Neuchatel_25 June 2003 17 ón ECOSISTEMAS Y ACTIVIDADES HUMANAS PLANTEAMIENTO CONVENCIONAL Desarrollo humano Crecimiento de la población Mayor utilización de los recursos - AGUA Presiones sobre los distintos componentes del ciclo hidrológico Desmontes y roturación de terrenos para agricultura Perforación de pozos para explotación de agua subterránea Extracción y derivación de aguas superficiales Regulación del régimen: presas y embalses Modificaciones de la morfología fluvial (canalizaciones, deterioro riberas) Utilización de la red fluvial para evacuación : efluentes urbanos e industrailes; Aplicación de fertilizantes y fitosanitarios en agricultura. Impactos en los ecosistemas con efectos de deterioro del medio ambiente Alteración del régimen Desecación de ecosistemas acuáticos Alteraciones hidromorfológicos Salinización de suelos y aguas Contaminación de masas de agua (ríos, lagos, acuíferos, aguas costeras y de transición) 4

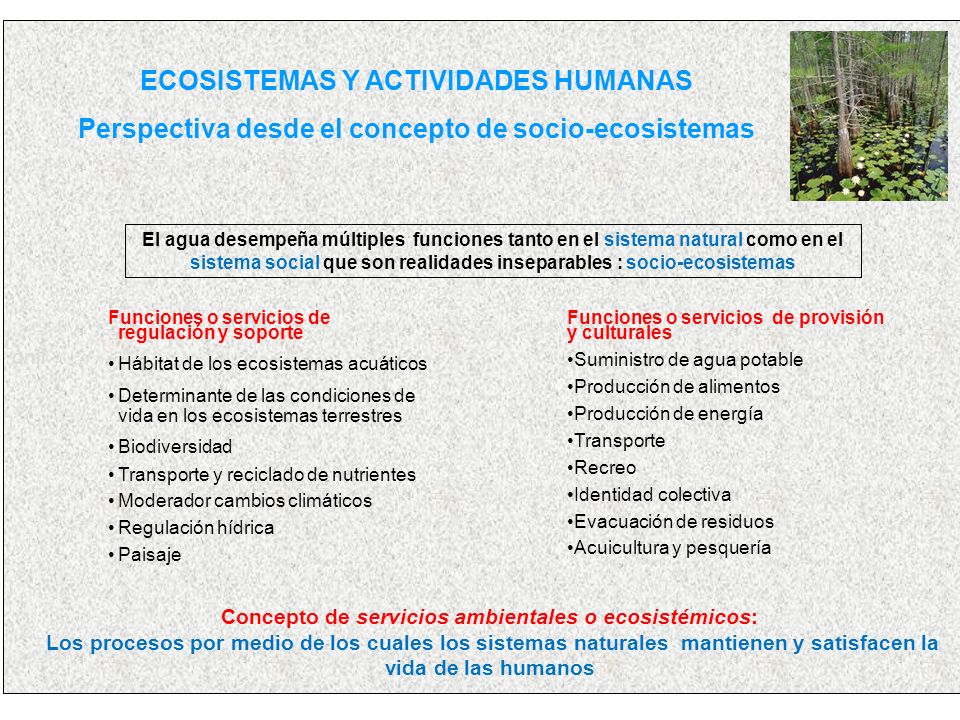

18 ónll ECOSISTEMAS Y ACTIVIDADES HUMANAS Perspectiva desde el concepto de socio-ecosistemas El agua desempeña múltiples funciones tanto en el sistema natural como en el sistema social que son realidades inseparables : socio-ecosistemas Funciones o servicios de regulación y soporte Hábitat de los ecosistemas acuáticos Determinante de las condiciones de vida en los ecosistemas terrestres Biodiversidad Transporte y reciclado de nutrientes Moderador cambios climáticos Regulación hídrica Paisaje Funciones o servicios de provisión y culturales Suministro de agua potable Producción de alimentos Producción de energía Transporte Recreo Identidad colectiva Evacuación de residuos Acuicultura y pesquería Concepto de servicios ambientales o ecosistémicos: Los procesos por medio de los cuales los sistemas naturales mantienen y satisfacen la vida de las humanos

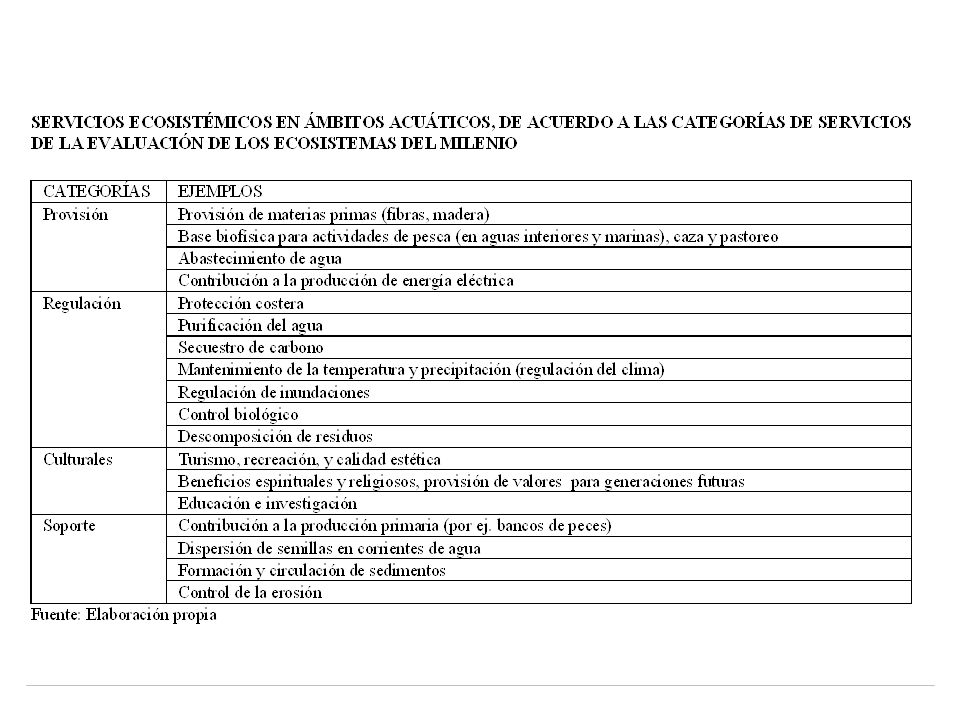

19

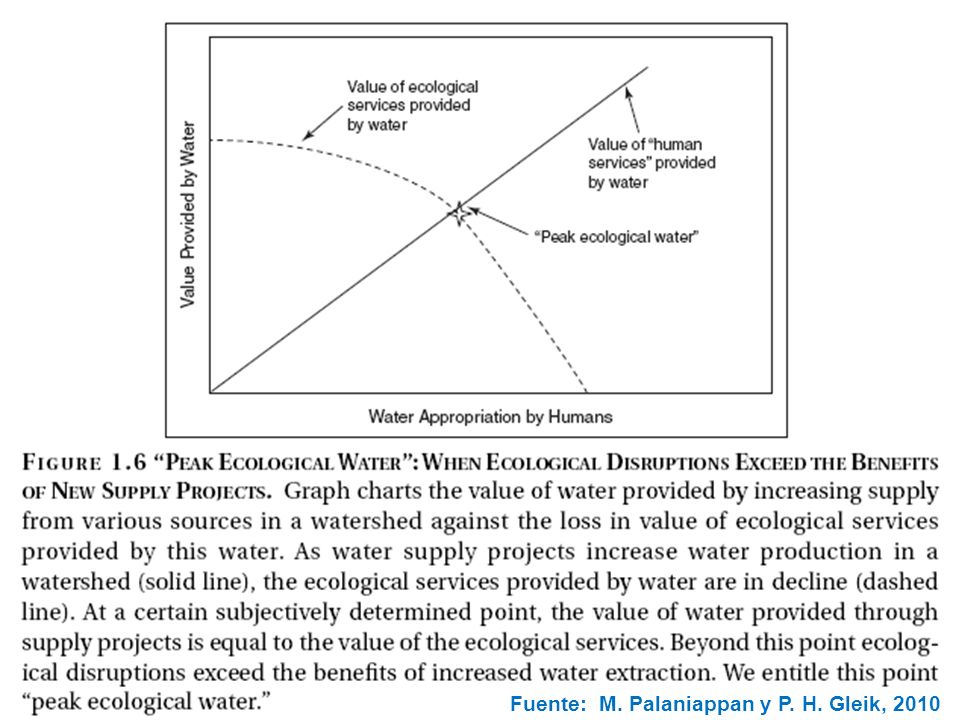

20 Fuente: M. Palaniappan y P. H. Gleik, 2010
