Sistema de Monitoreo y Administración Remota de Residencias “AlarmDom” Trabajo Profesional de Ingeniería Electrónica Escandell, Cristian Jose - 80057 Nuñez,

Presentación del tema: "Sistema de Monitoreo y Administración Remota de Residencias “AlarmDom” Trabajo Profesional de Ingeniería Electrónica Escandell, Cristian Jose - 80057 Nuñez,"— Transcripción de la presentación:

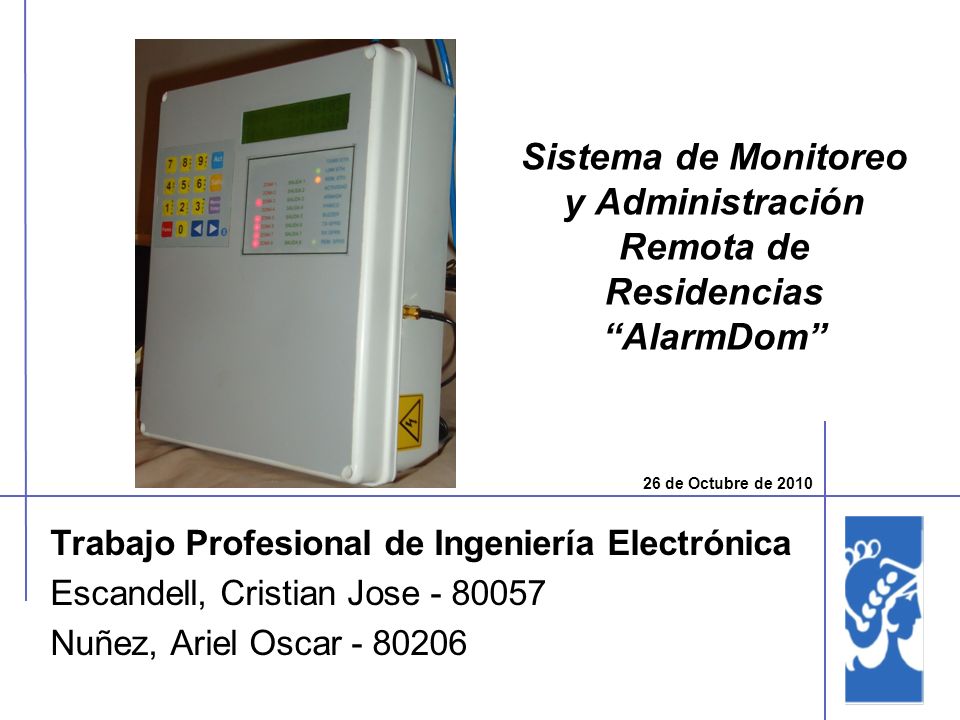

1 Sistema de Monitoreo y Administración Remota de Residencias “AlarmDom” Trabajo Profesional de Ingeniería Electrónica Escandell, Cristian Jose - 80057 Nuñez, Ariel Oscar - 80206 26 de Octubre de 2010

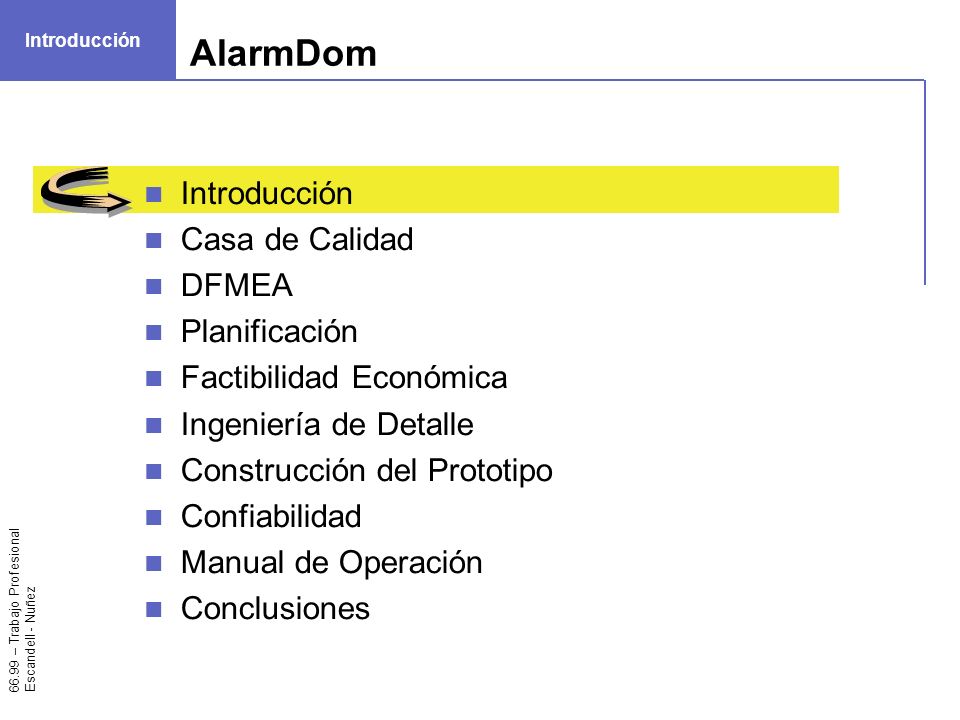

2 66.99 – Trabajo Profesional Escandell - Nuñez Introducción Casa de Calidad DFMEA Planificación Factibilidad Económica Ingeniería de Detalle Construcción del Prototipo Confiabilidad Manual de Operación Conclusiones AlarmDom Introducción

3 66.99 – Trabajo Profesional Escandell - Nuñez Necesidad Administración y monitoreo remoto de un sistema de seguridad. Zonas sin cobertura por parte de empresas de monitoreo. Manejo de dispositivos del hogar en forma remota. Administración de tareas de mantenimiento. Obtención de diferentes variables físicas del lugar monitoreado. Solución Información de estado de la residencia vía SMS. Monitoreo remoto TCP/IP – GPRS mediante software propietario. Comunicación redundante. Manejo remoto de dispositivos de la residencia. Integración a empresas de monitoreo (opcional). Introducción

4 66.99 – Trabajo Profesional Escandell - Nuñez Introducción Casa de Calidad DFMEA Planificación Factibilidad Económica Ingeniería de Detalle Construcción de Prototipo Confiabilidad Manual de Operación Conclusiones AlarmDom Casa de Calidad

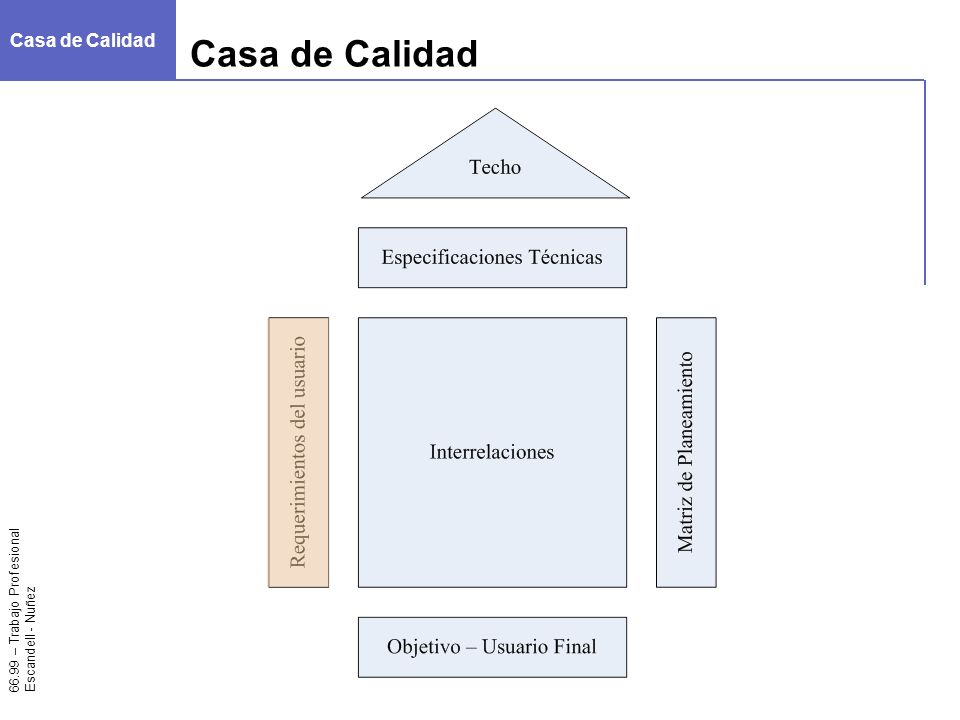

5 66.99 – Trabajo Profesional Escandell - Nuñez Casa de Calidad

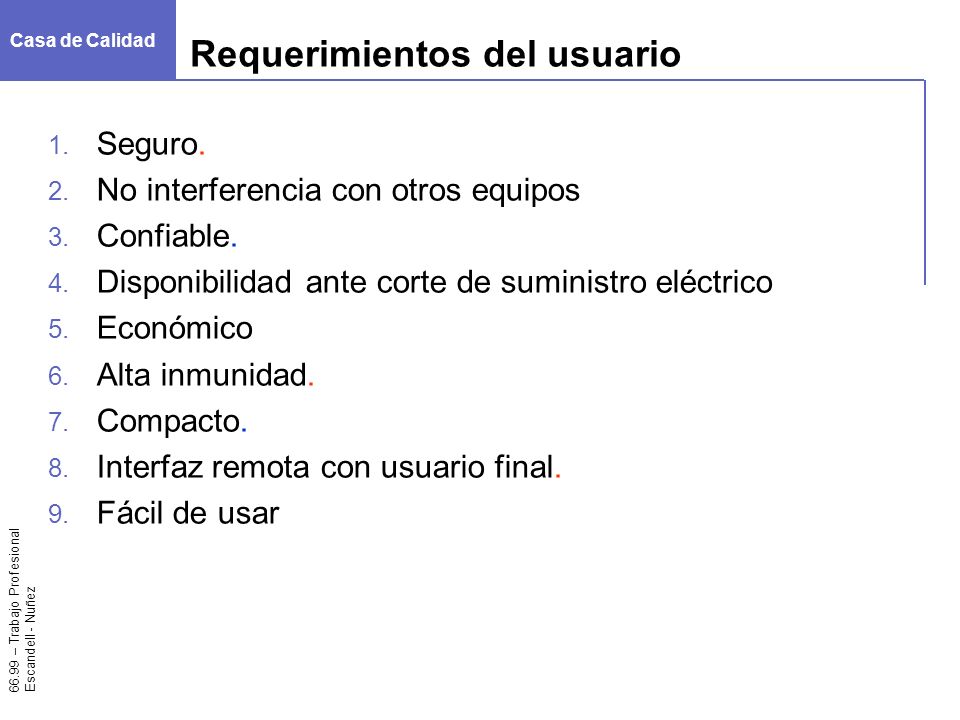

6 66.99 – Trabajo Profesional Escandell - Nuñez Requerimientos del usuario 1. Seguro. 2. No interferencia con otros equipos 3. Confiable. 4. Disponibilidad ante corte de suministro eléctrico 5. Económico 6. Alta inmunidad. 7. Compacto. 8. Interfaz remota con usuario final. 9. Fácil de usar Casa de Calidad

7 66.99 – Trabajo Profesional Escandell - Nuñez Casa de Calidad

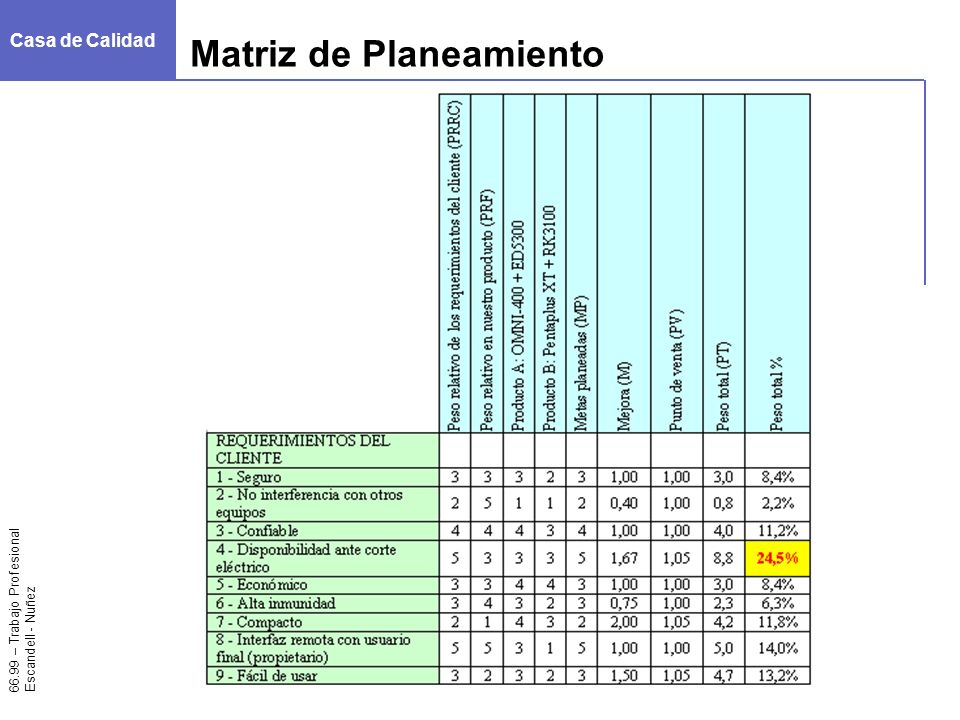

8 66.99 – Trabajo Profesional Escandell - Nuñez Matriz de Planeamiento Casa de Calidad

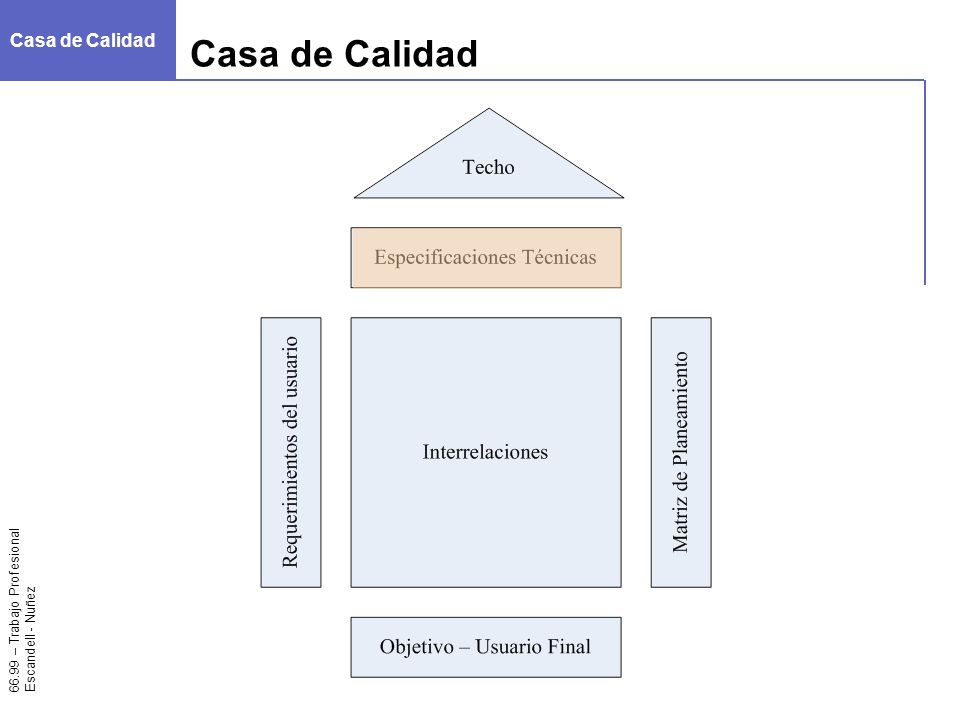

9 66.99 – Trabajo Profesional Escandell - Nuñez Casa de Calidad

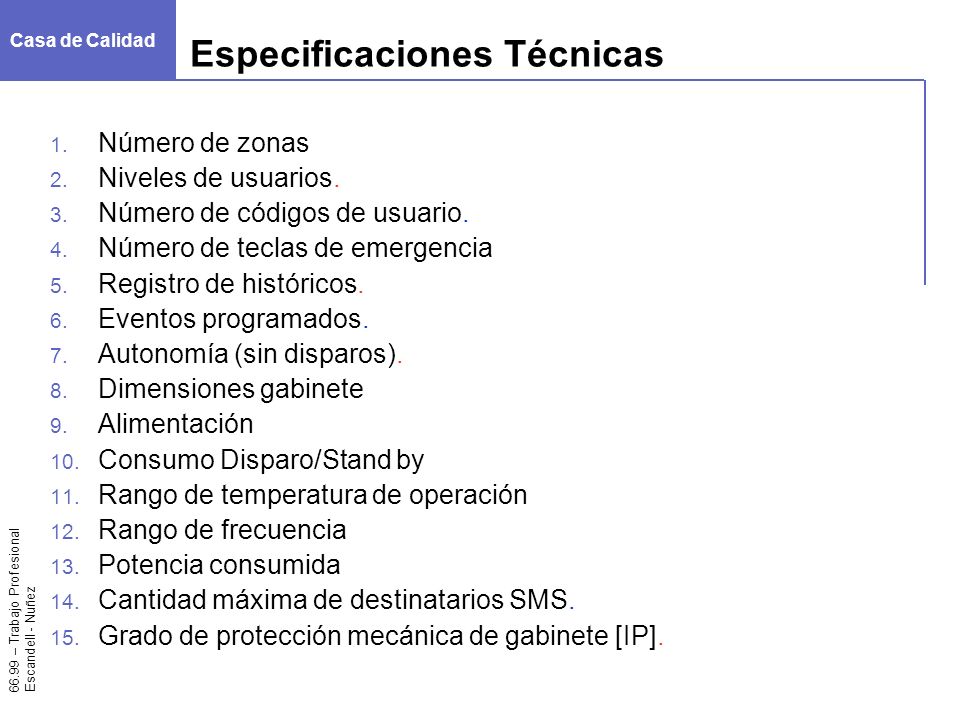

10 66.99 – Trabajo Profesional Escandell - Nuñez Especificaciones Técnicas 1. Número de zonas 2. Niveles de usuarios. 3. Número de códigos de usuario. 4. Número de teclas de emergencia 5. Registro de históricos. 6. Eventos programados. 7. Autonomía (sin disparos). 8. Dimensiones gabinete 9. Alimentación 10. Consumo Disparo/Stand by 11. Rango de temperatura de operación 12. Rango de frecuencia 13. Potencia consumida 14. Cantidad máxima de destinatarios SMS. 15. Grado de protección mecánica de gabinete [IP]. Casa de Calidad

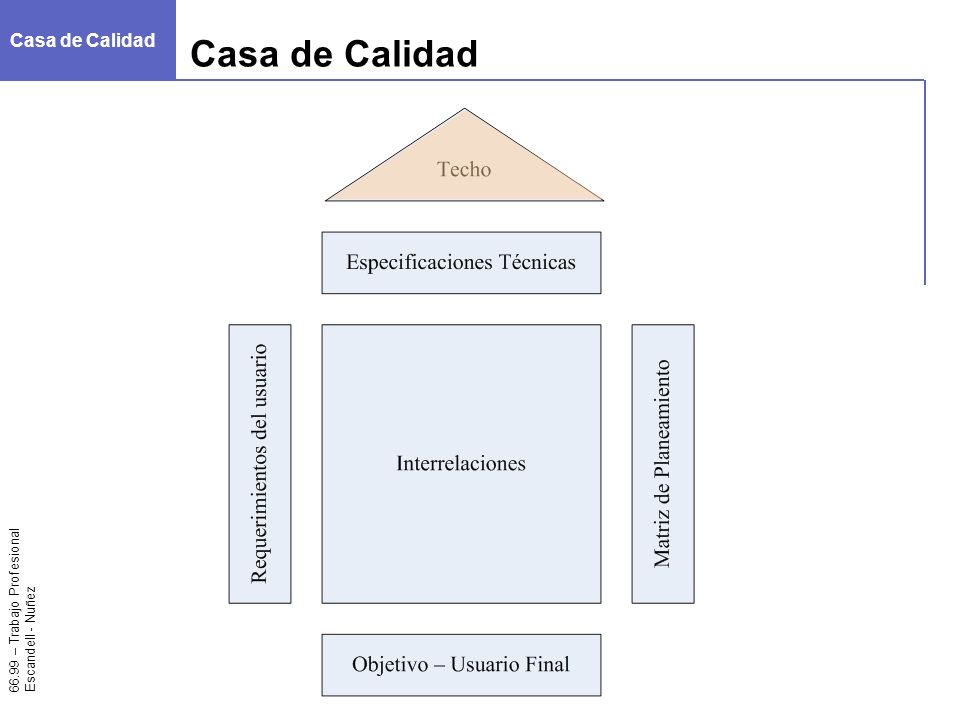

11 66.99 – Trabajo Profesional Escandell - Nuñez Casa de Calidad

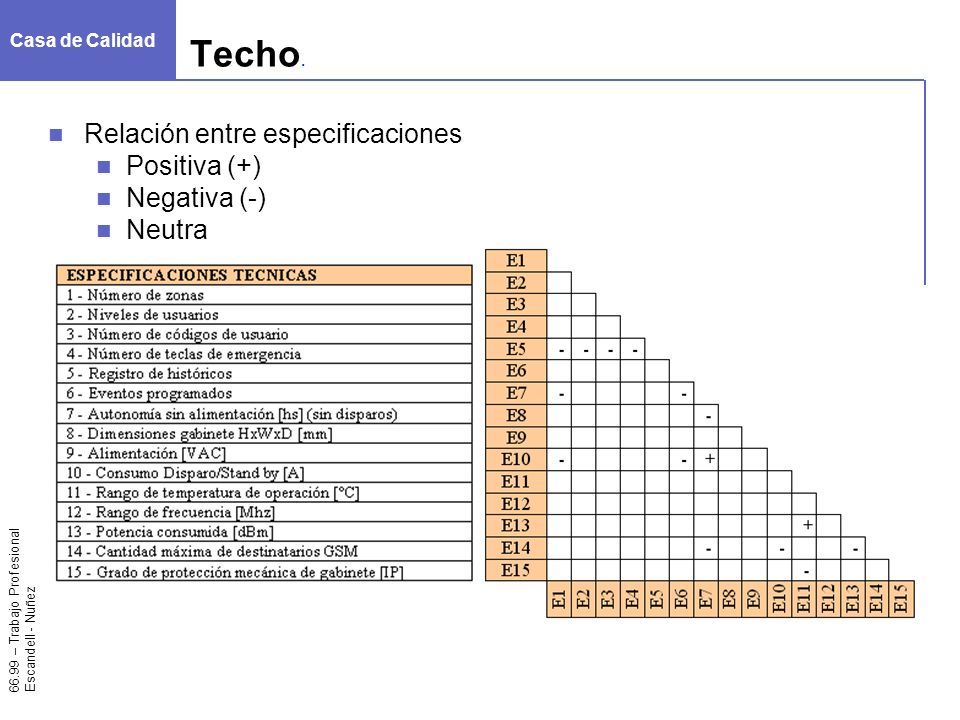

12 66.99 – Trabajo Profesional Escandell - Nuñez Techo. Relación entre especificaciones Positiva (+) Negativa (-) Neutra Casa de Calidad

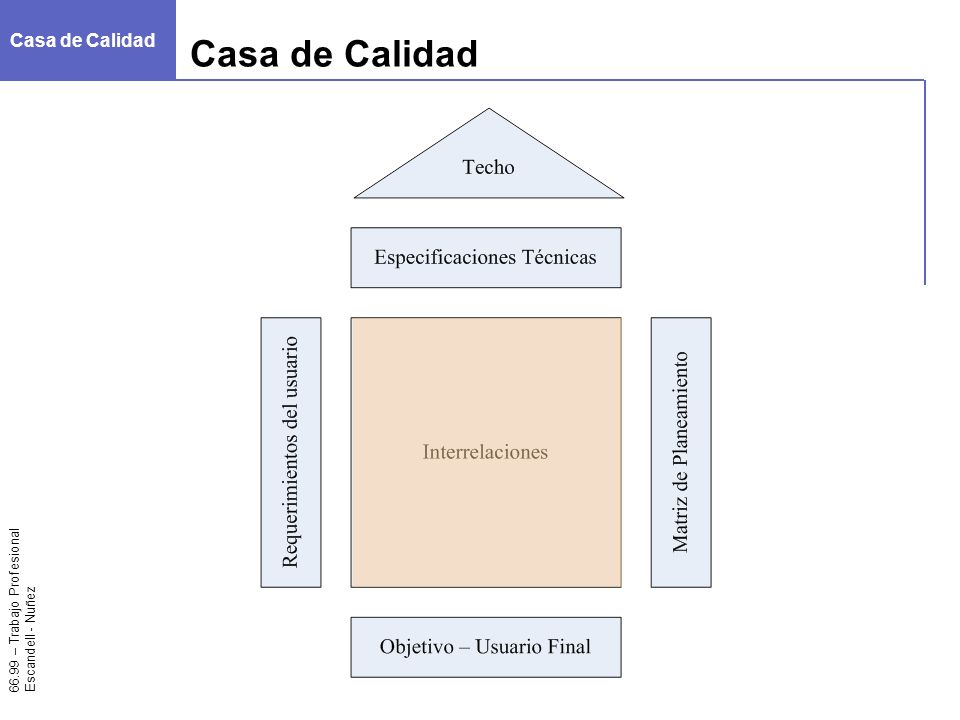

13 66.99 – Trabajo Profesional Escandell - Nuñez Casa de Calidad

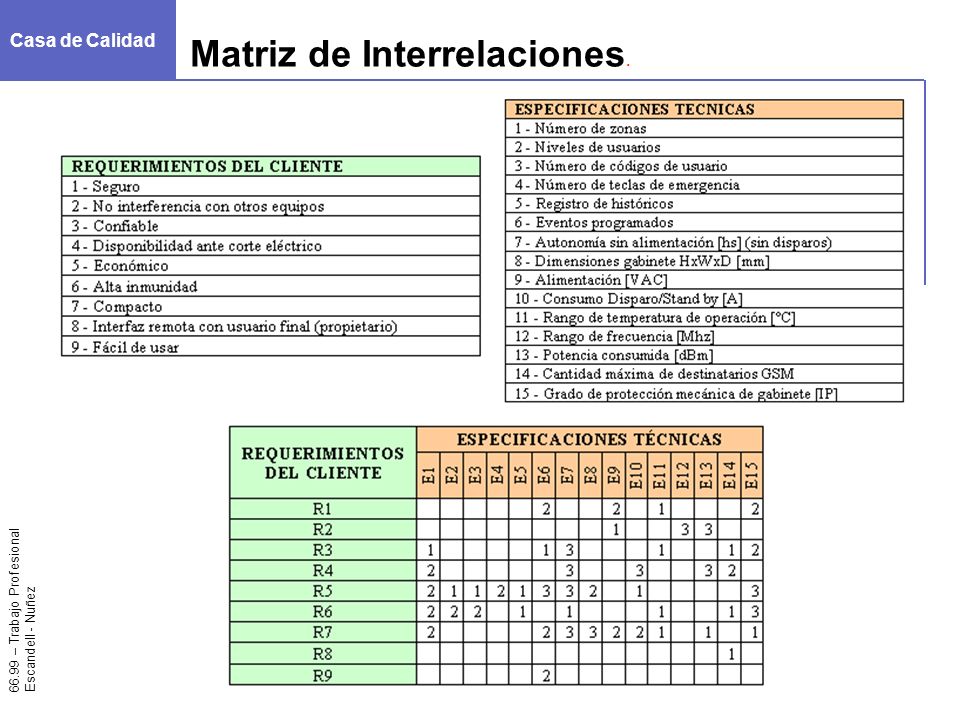

14 66.99 – Trabajo Profesional Escandell - Nuñez Matriz de Interrelaciones. Casa de Calidad

15 66.99 – Trabajo Profesional Escandell - Nuñez Casa de Calidad

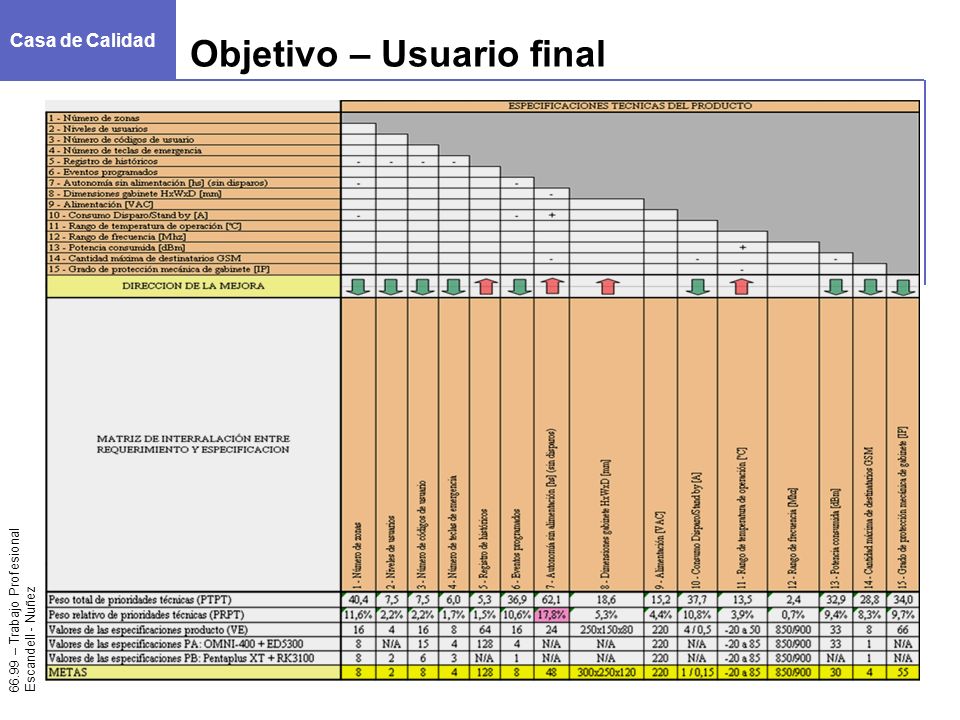

16 66.99 – Trabajo Profesional Escandell - Nuñez Objetivo – Usuario final Casa de Calidad

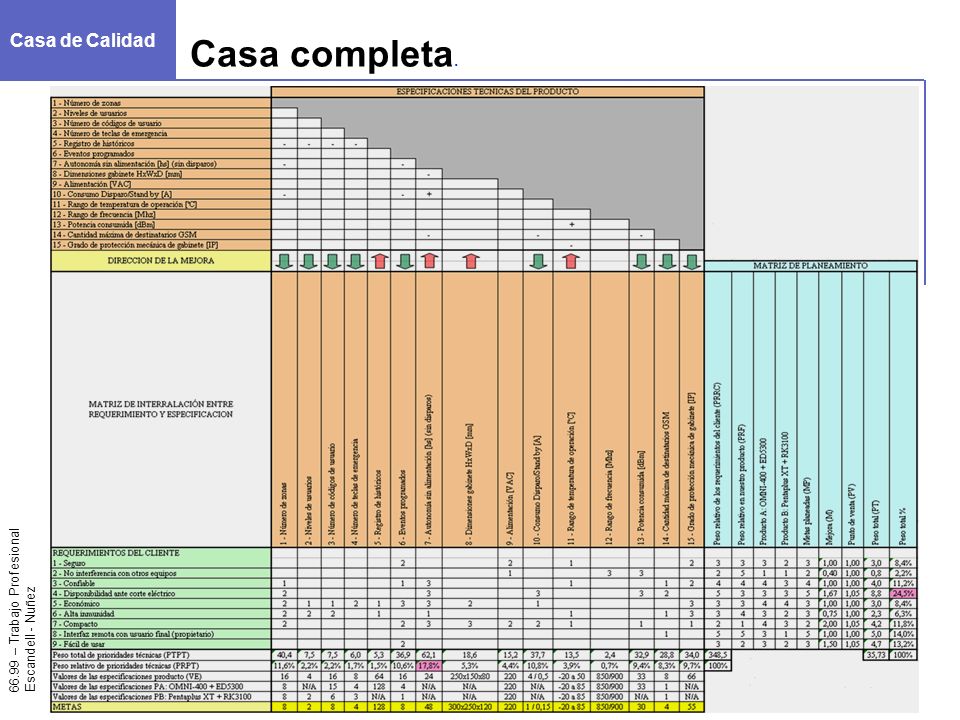

17 66.99 – Trabajo Profesional Escandell - Nuñez Casa completa. Casa de Calidad

18 66.99 – Trabajo Profesional Escandell - Nuñez Introducción Casa de Calidad DFMEA Planificación Factibilidad Económica Ingeniería de Detalle Construcción de Prototipo Confiabilidad Manual de Operación Conclusiones AlarmDom DFMEA

19 66.99 – Trabajo Profesional Escandell - Nuñez Diagrama en Bloques DFMEA

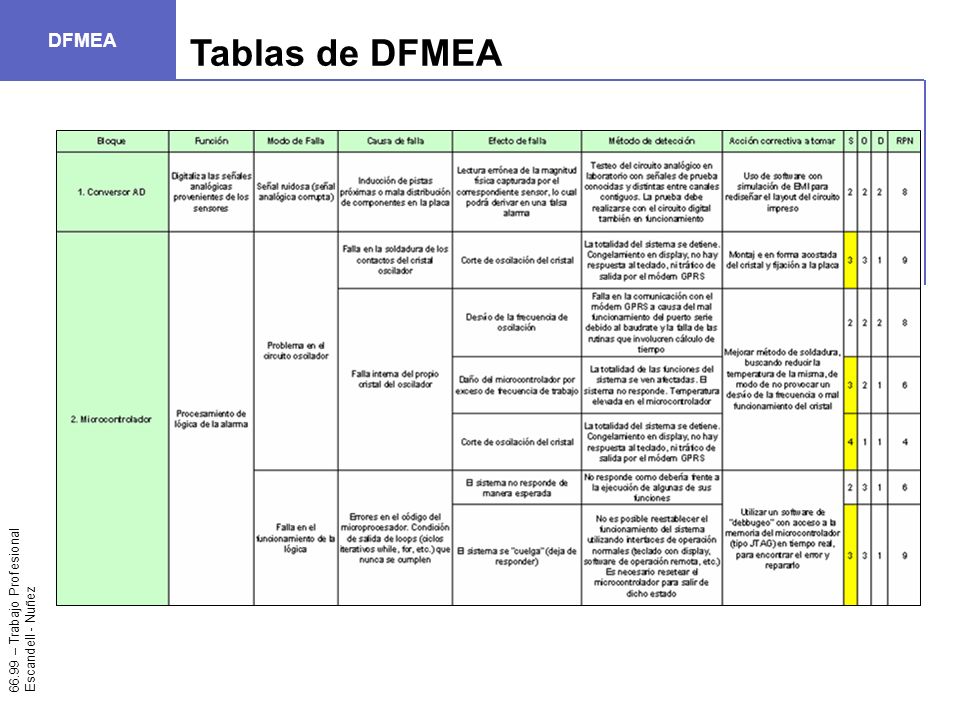

20 66.99 – Trabajo Profesional Escandell - Nuñez Tablas de DFMEA DFMEA

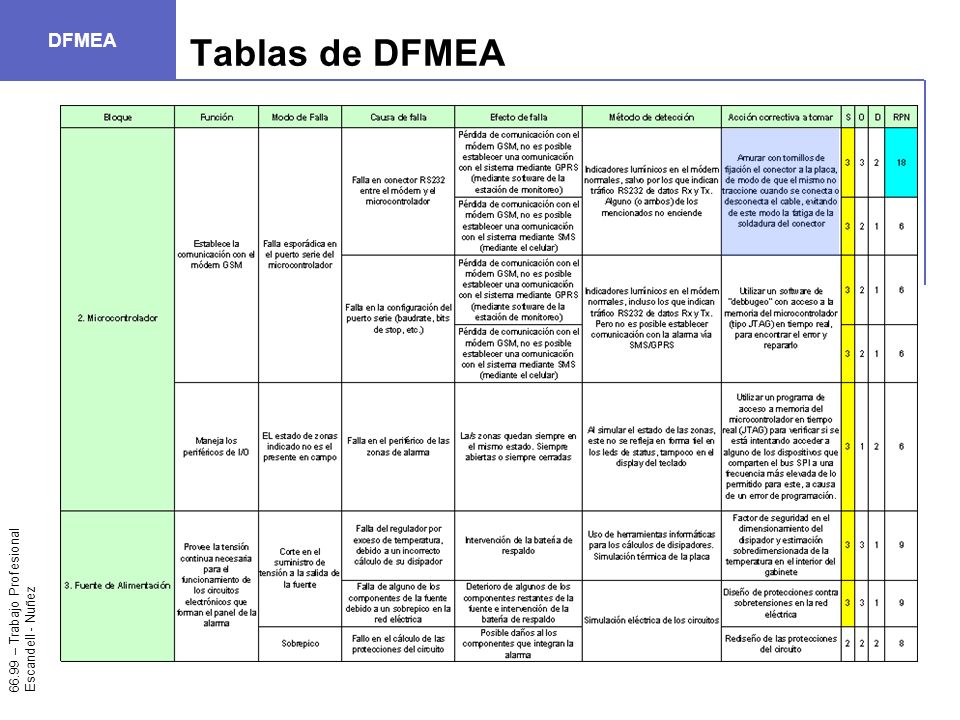

21 66.99 – Trabajo Profesional Escandell - Nuñez Tablas de DFMEA DFMEA

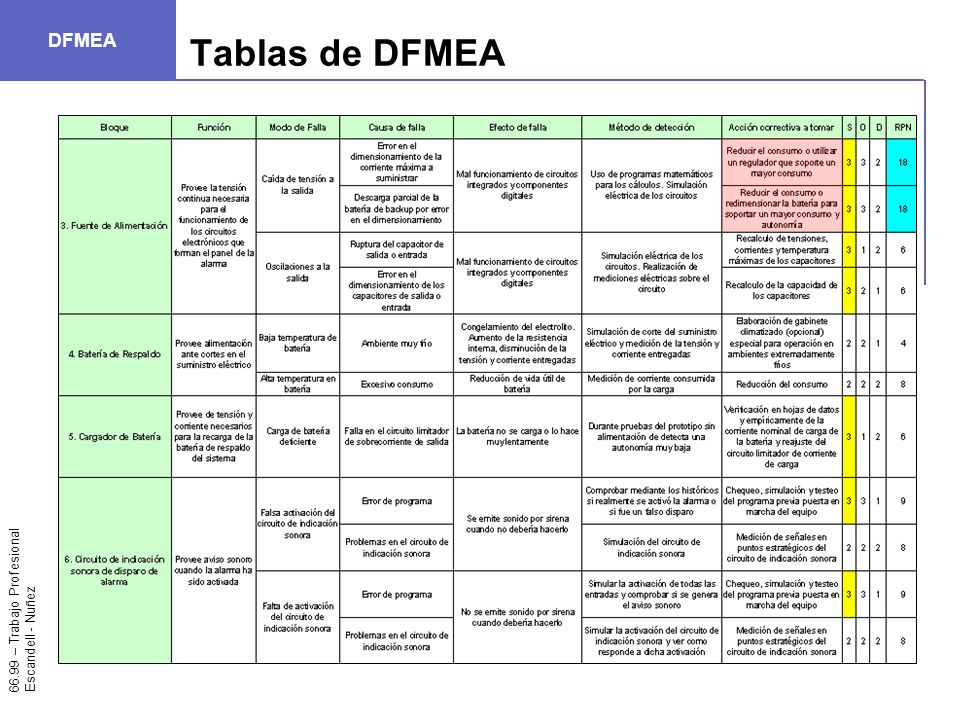

22 66.99 – Trabajo Profesional Escandell - Nuñez Tablas de DFMEA DFMEA

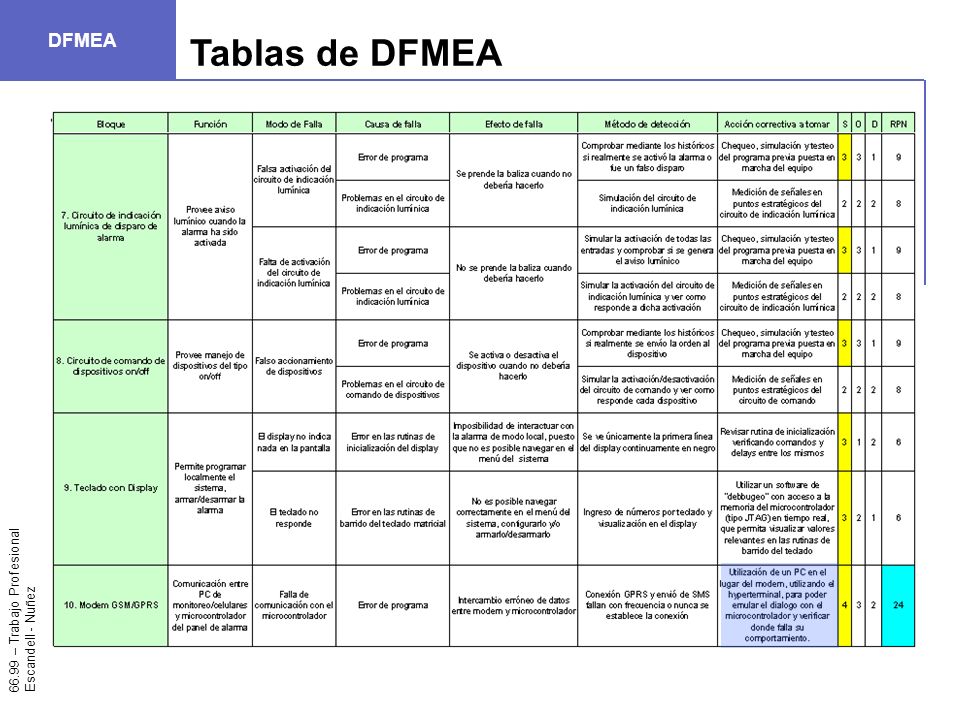

23 66.99 – Trabajo Profesional Escandell - Nuñez Tablas de DFMEA DFMEA

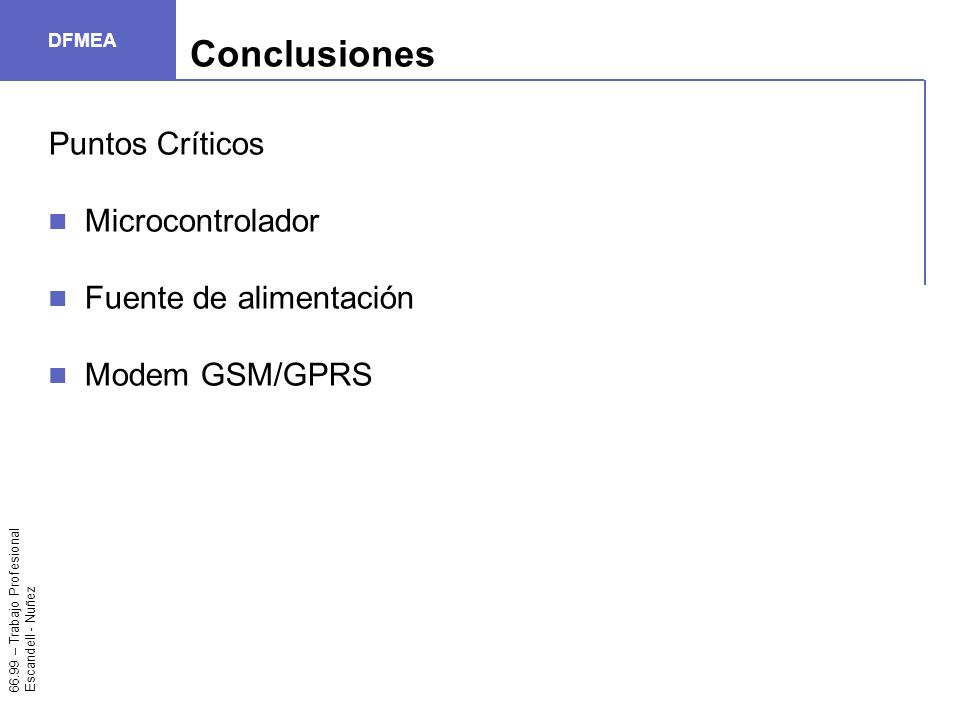

24 66.99 – Trabajo Profesional Escandell - Nuñez DFMEA Conclusiones Puntos Críticos Microcontrolador Fuente de alimentación Modem GSM/GPRS

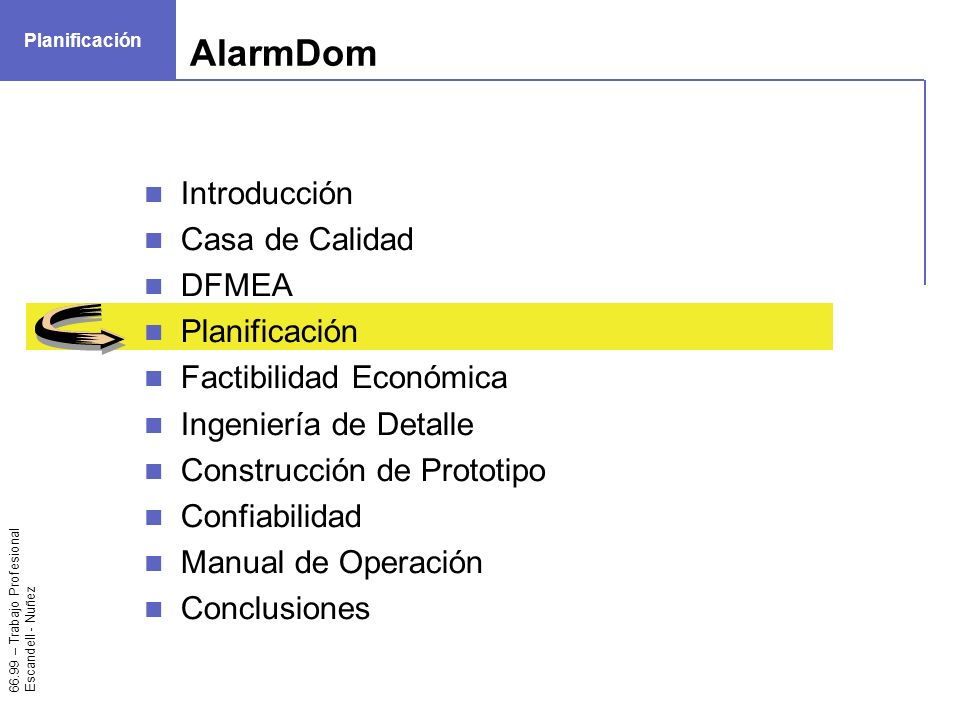

25 66.99 – Trabajo Profesional Escandell - Nuñez Introducción Casa de Calidad DFMEA Planificación Factibilidad Económica Ingeniería de Detalle Construcción de Prototipo Confiabilidad Manual de Operación Conclusiones AlarmDom Planificación

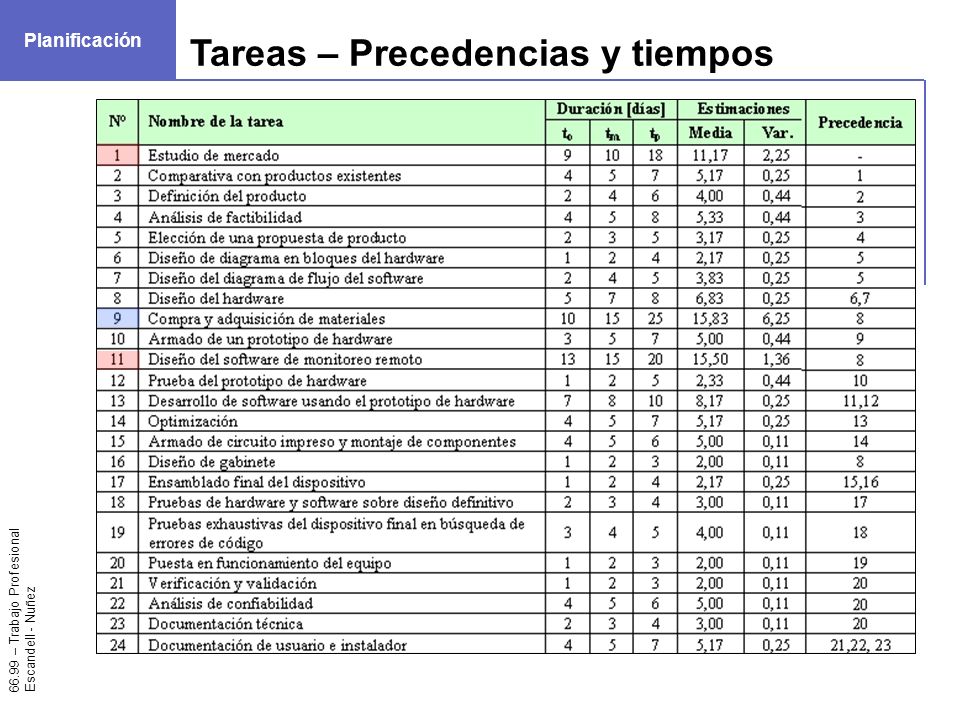

26 66.99 – Trabajo Profesional Escandell - Nuñez Tareas – Precedencias y tiempos Planificación

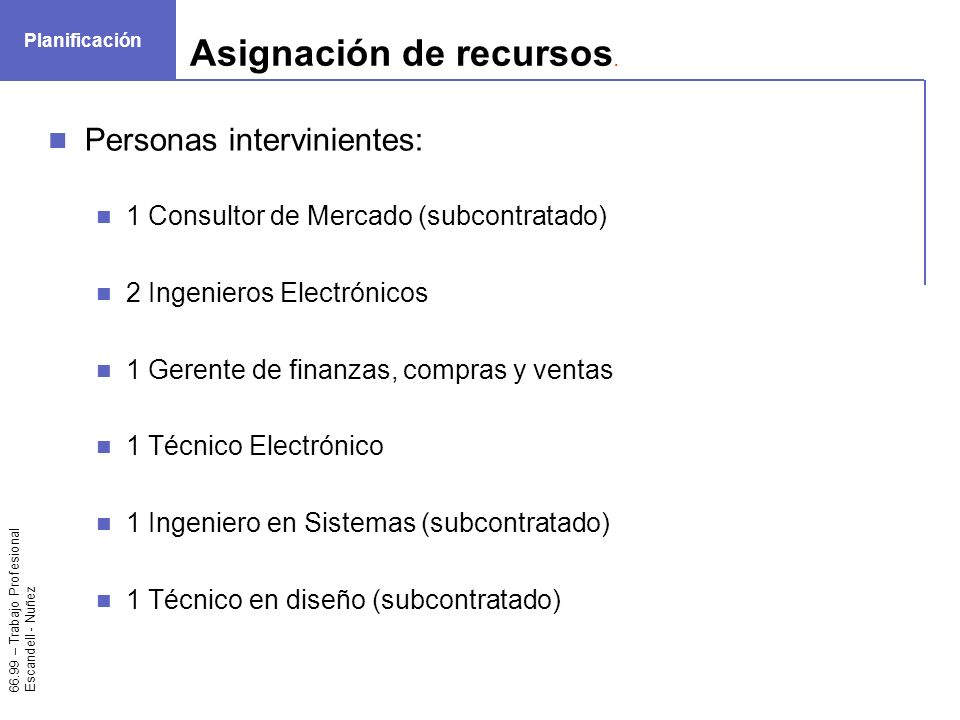

27 66.99 – Trabajo Profesional Escandell - Nuñez Asignación de recursos. Planificación Personas intervinientes: 1 Consultor de Mercado (subcontratado) 2 Ingenieros Electrónicos 1 Gerente de finanzas, compras y ventas 1 Técnico Electrónico 1 Ingeniero en Sistemas (subcontratado) 1 Técnico en diseño (subcontratado)

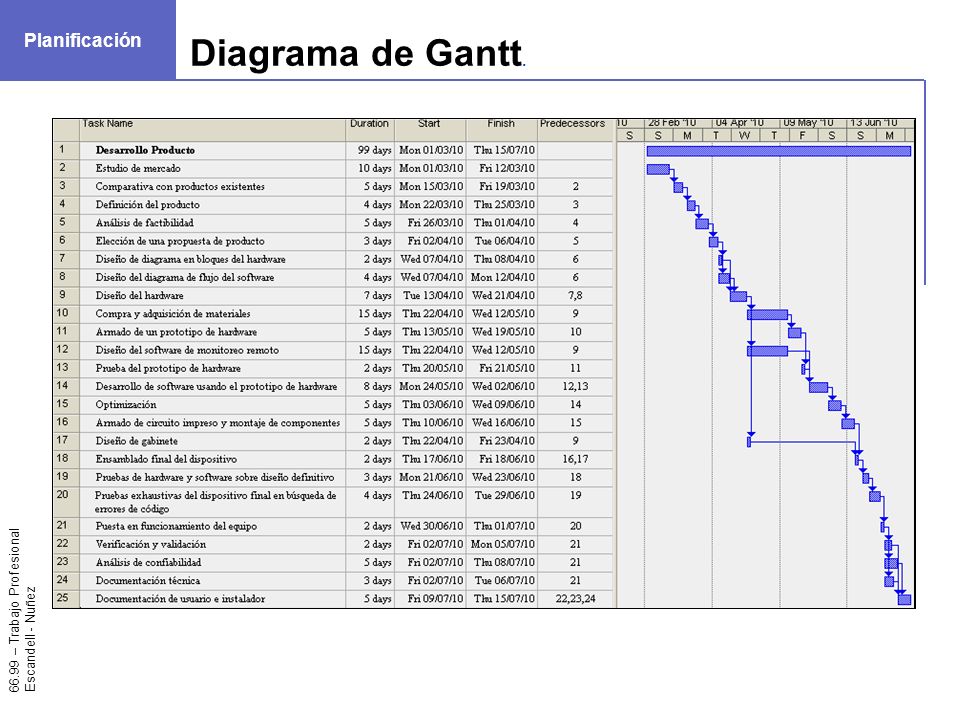

28 66.99 – Trabajo Profesional Escandell - Nuñez Diagrama de Gantt. Planificación

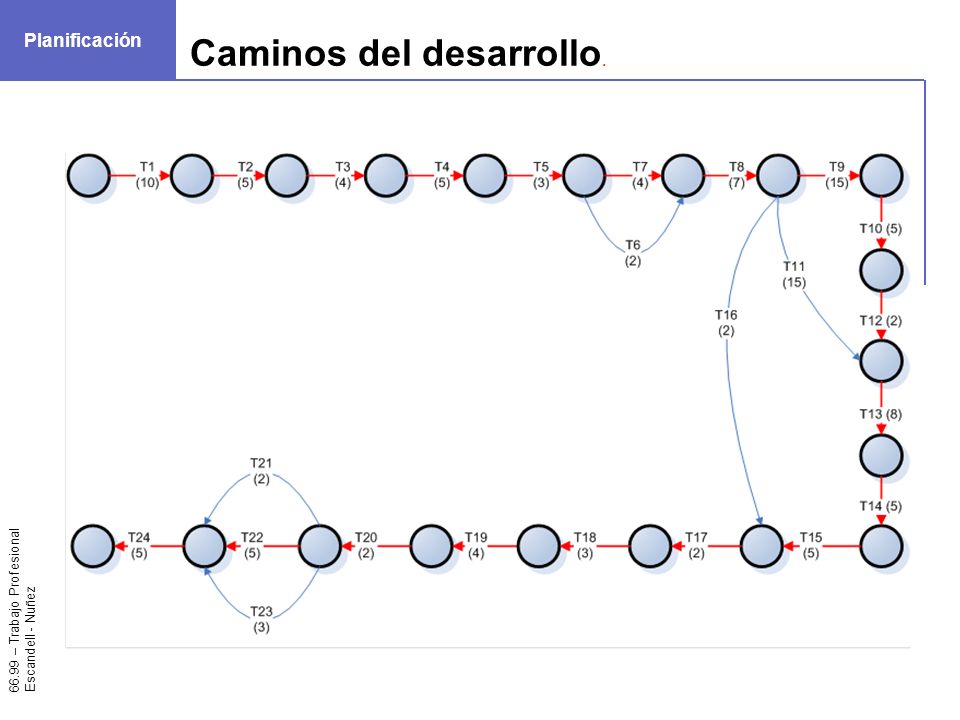

29 66.99 – Trabajo Profesional Escandell - Nuñez Caminos del desarrollo. Planificación

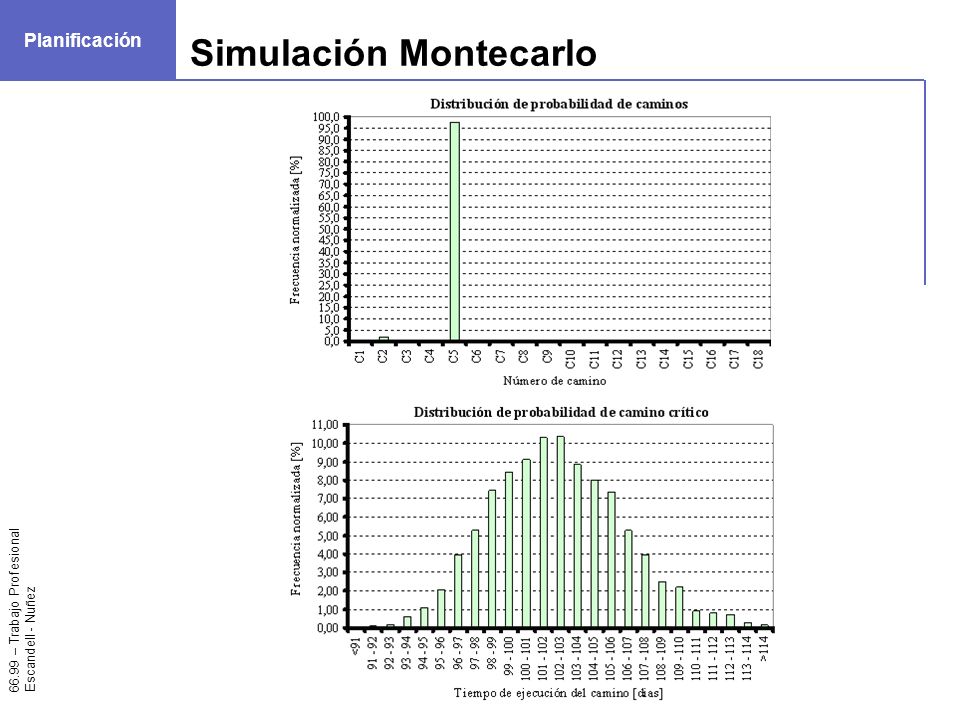

30 66.99 – Trabajo Profesional Escandell - Nuñez Simulación Montecarlo Planificación

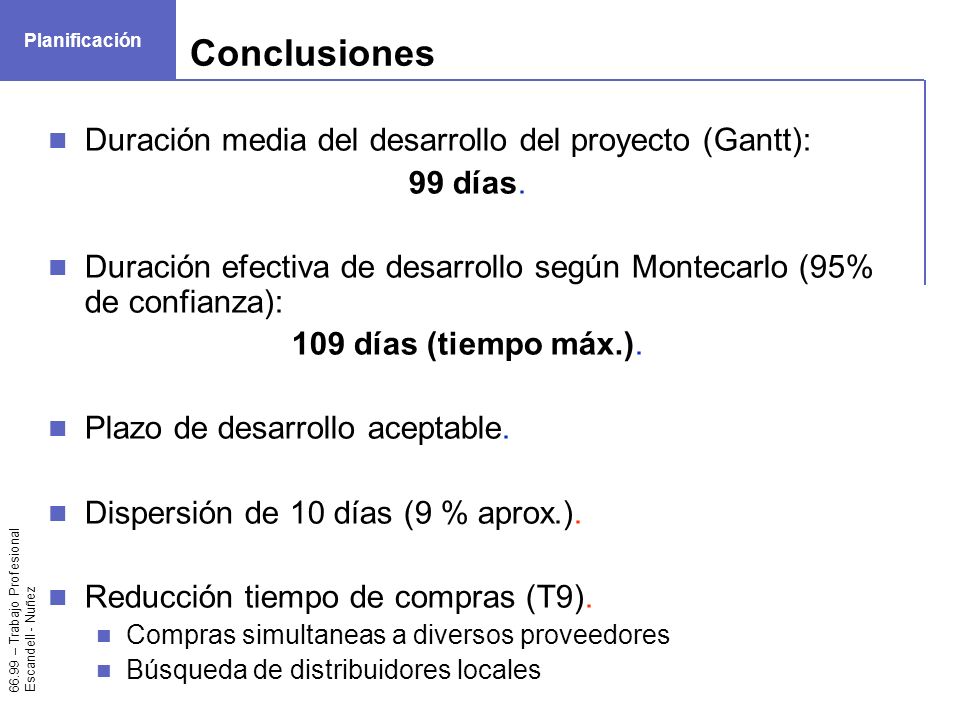

31 66.99 – Trabajo Profesional Escandell - Nuñez Conclusiones Planificación Duración media del desarrollo del proyecto (Gantt): 99 días. Duración efectiva de desarrollo según Montecarlo (95% de confianza): 109 días (tiempo máx.). Plazo de desarrollo aceptable. Dispersión de 10 días (9 % aprox.). Reducción tiempo de compras (T9). Compras simultaneas a diversos proveedores Búsqueda de distribuidores locales

32 66.99 – Trabajo Profesional Escandell - Nuñez Introducción Casa de Calidad DFMEA Planificación Factibilidad Económica Ingeniería de Detalle Construcción de Prototipo Confiabilidad Manual de Operación Conclusiones AlarmDom Factibilidad Económica

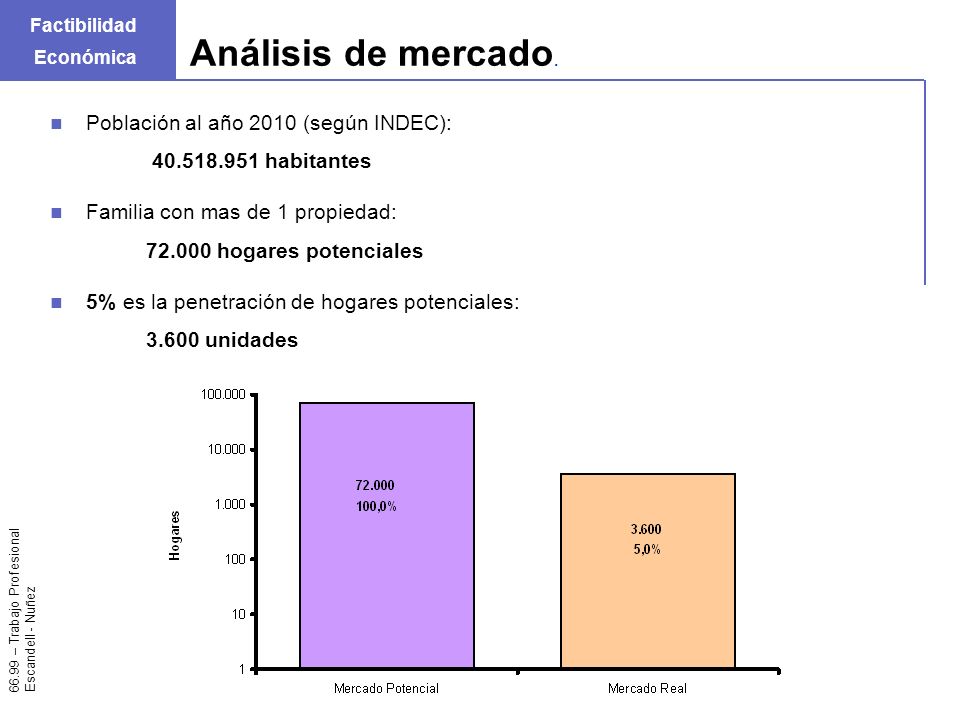

33 66.99 – Trabajo Profesional Escandell - Nuñez Análisis de mercado. Población al año 2010 (según INDEC): 40.518.951 habitantes Familia con mas de 1 propiedad: 72.000 hogares potenciales 5% es la penetración de hogares potenciales: 3.600 unidades Factibilidad Económica

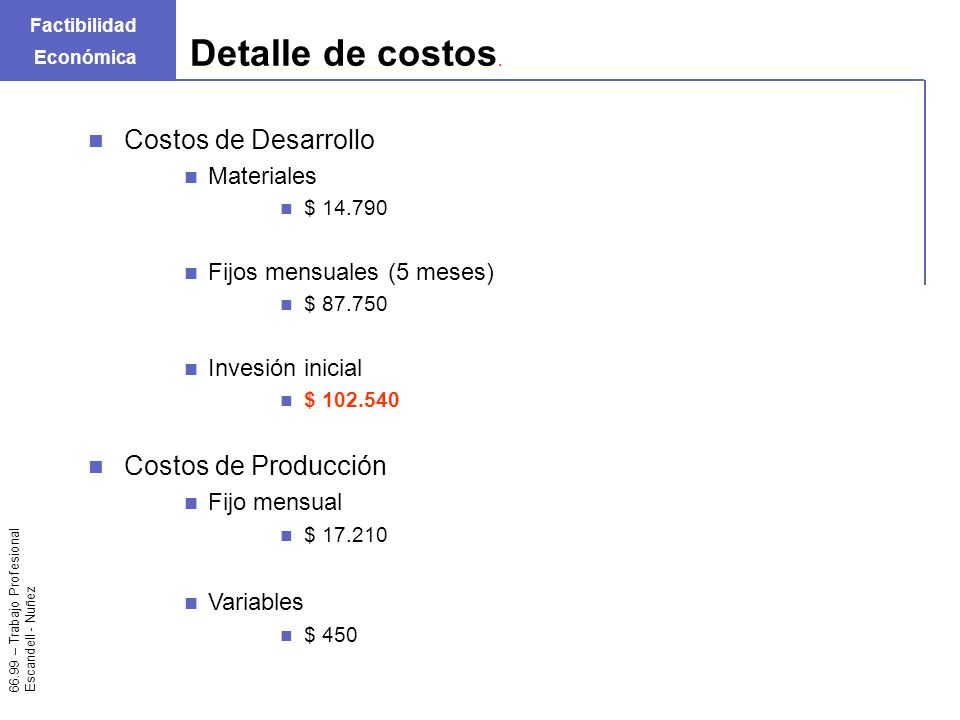

34 66.99 – Trabajo Profesional Escandell - Nuñez Costos de Desarrollo Materiales $ 14.790 Fijos mensuales (5 meses) $ 87.750 Invesión inicial $ 102.540 Costos de Producción Fijo mensual $ 17.210 Variables $ 450 Detalle de costos. Factibilidad Económica

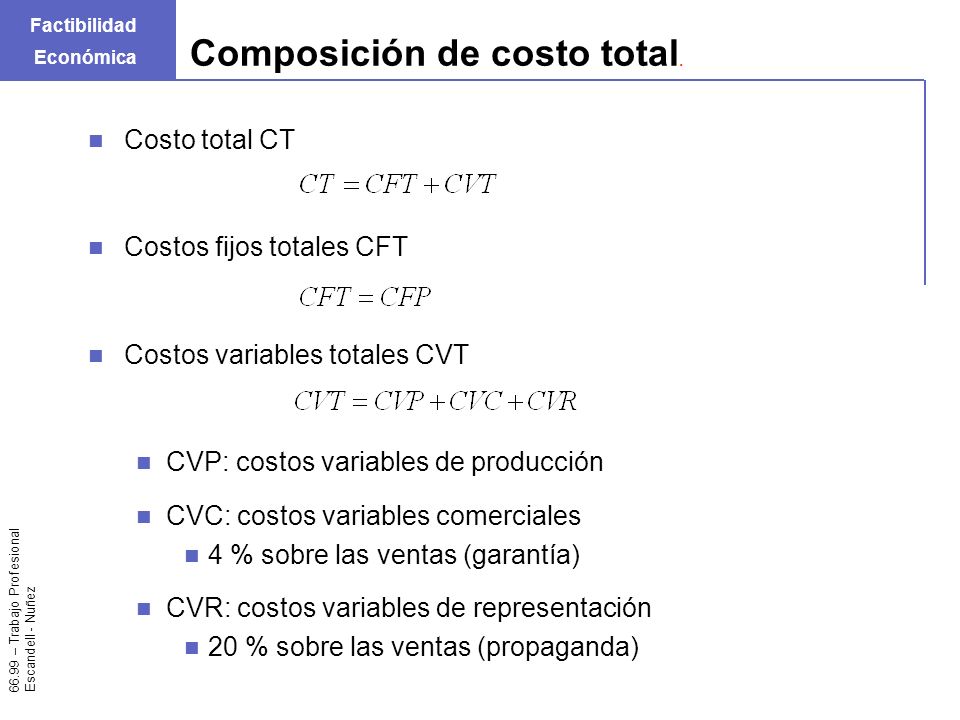

35 66.99 – Trabajo Profesional Escandell - Nuñez Composición de costo total. Factibilidad Económica Costo total CT Costos fijos totales CFT Costos variables totales CVT CVP: costos variables de producción CVC: costos variables comerciales 4 % sobre las ventas (garantía) CVR: costos variables de representación 20 % sobre las ventas (propaganda)

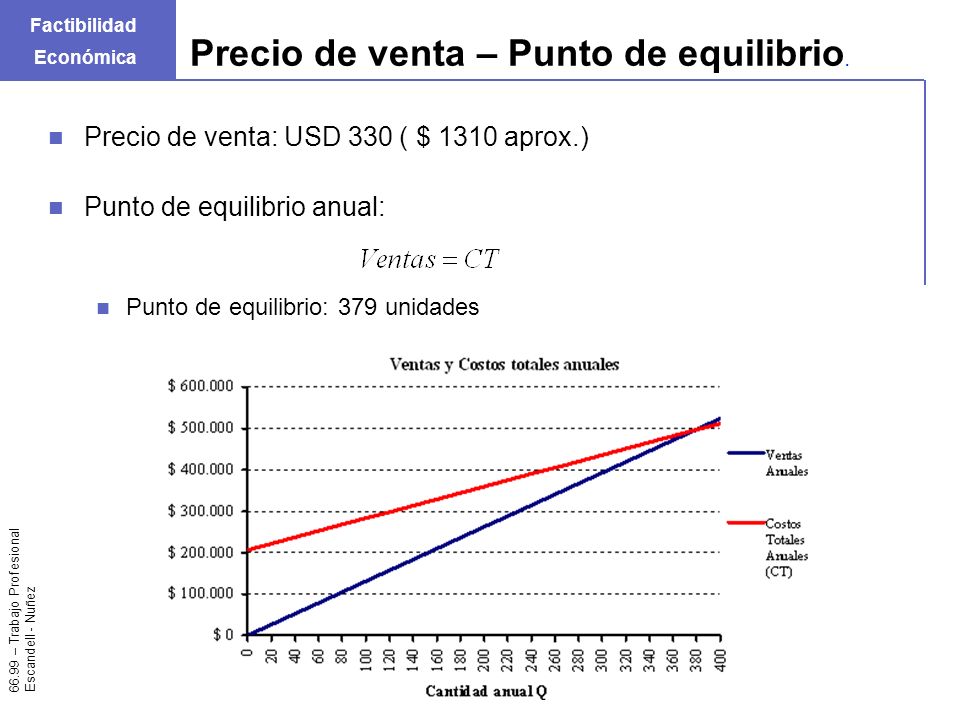

36 66.99 – Trabajo Profesional Escandell - Nuñez Precio de venta – Punto de equilibrio. Precio de venta: USD 330 ( $ 1310 aprox.) Punto de equilibrio anual: Punto de equilibrio: 379 unidades Factibilidad Económica

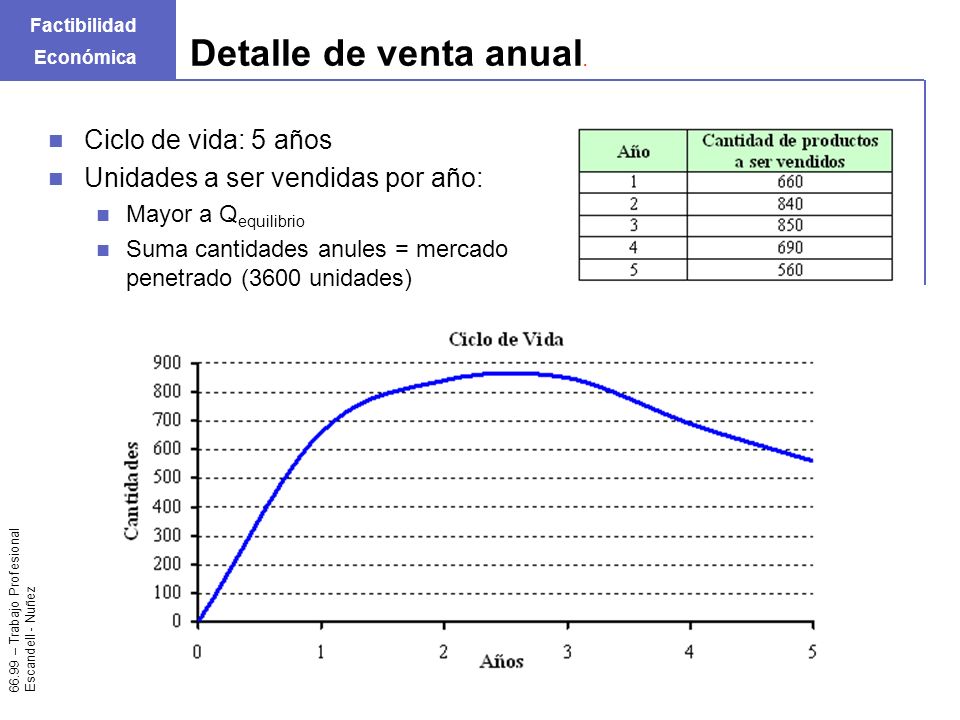

37 66.99 – Trabajo Profesional Escandell - Nuñez Detalle de venta anual. Ciclo de vida: 5 años Unidades a ser vendidas por año: Mayor a Q equilibrio Suma cantidades anules = mercado penetrado (3600 unidades) Factibilidad Económica

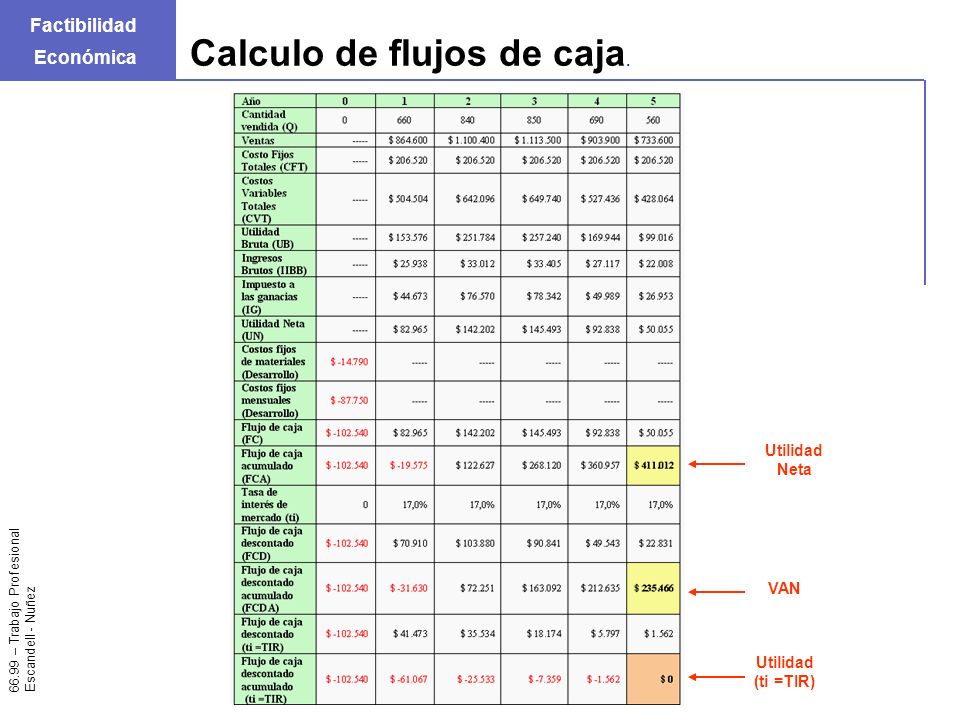

38 66.99 – Trabajo Profesional Escandell - Nuñez Calculo de flujos de caja. Factibilidad Económica Utilidad Neta VAN Utilidad (ti =TIR)

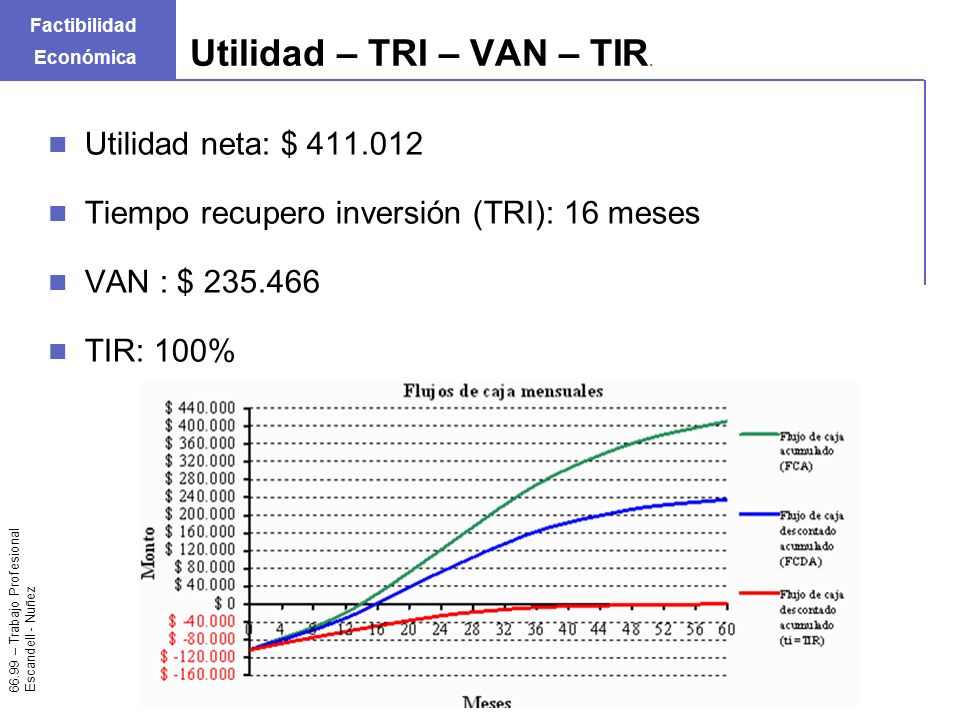

39 66.99 – Trabajo Profesional Escandell - Nuñez Utilidad – TRI – VAN – TIR. Utilidad neta: $ 411.012 Tiempo recupero inversión (TRI): 16 meses VAN : $ 235.466 TIR: 100% Factibilidad Económica

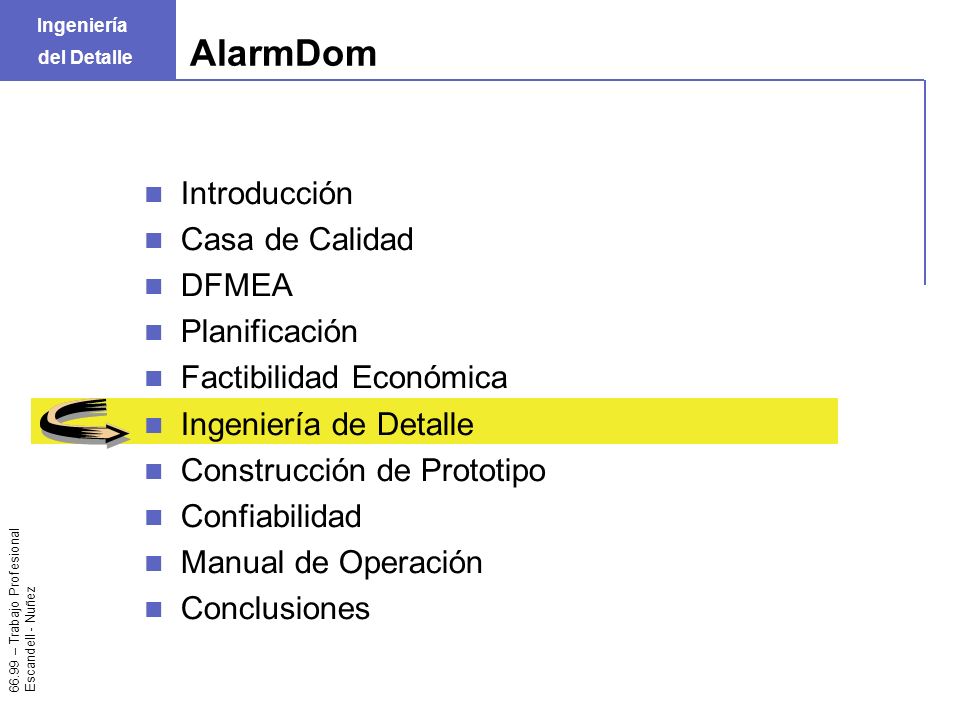

40 66.99 – Trabajo Profesional Escandell - Nuñez Introducción Casa de Calidad DFMEA Planificación Factibilidad Económica Ingeniería de Detalle Construcción de Prototipo Confiabilidad Manual de Operación Conclusiones AlarmDom Ingeniería del Detalle

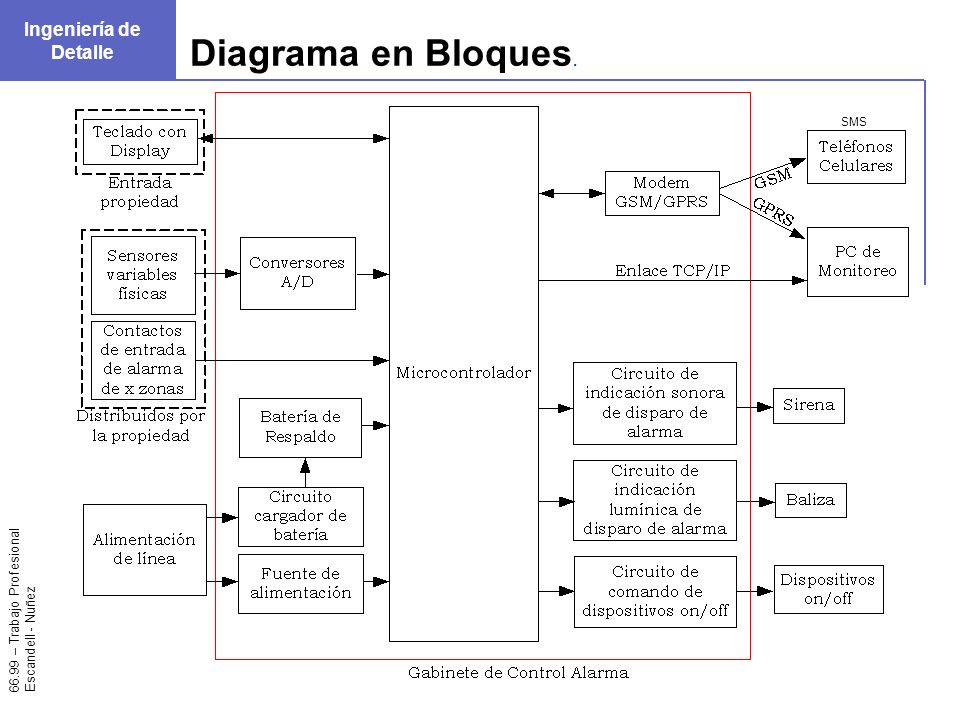

41 66.99 – Trabajo Profesional Escandell - Nuñez Diagrama en Bloques. Ingeniería de Detalle SMS

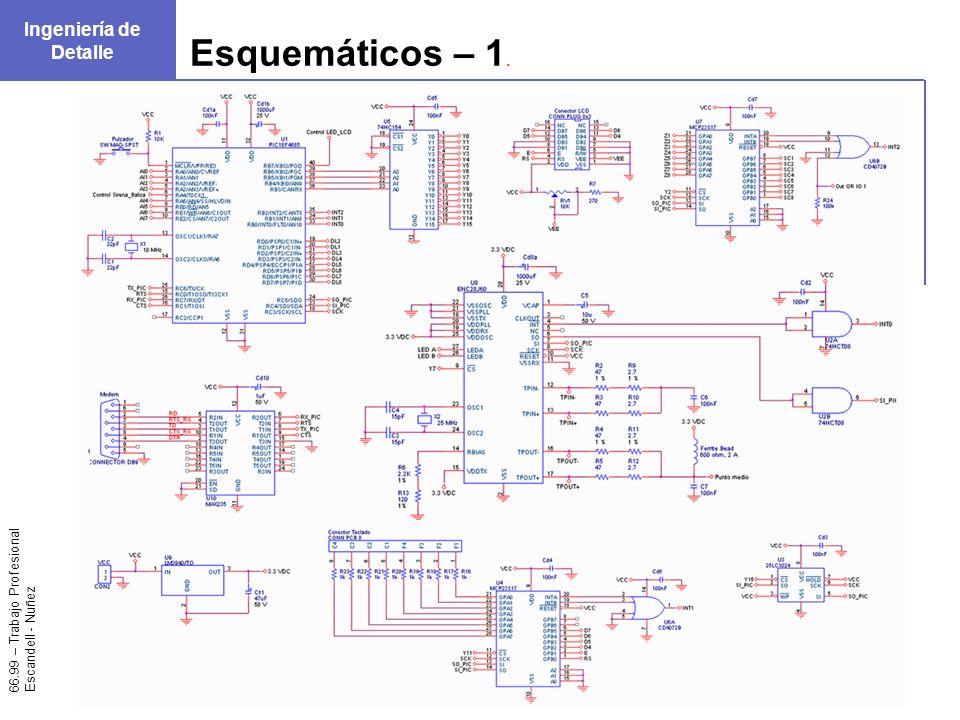

42 66.99 – Trabajo Profesional Escandell - Nuñez Esquemáticos – 1. Ingeniería de Detalle

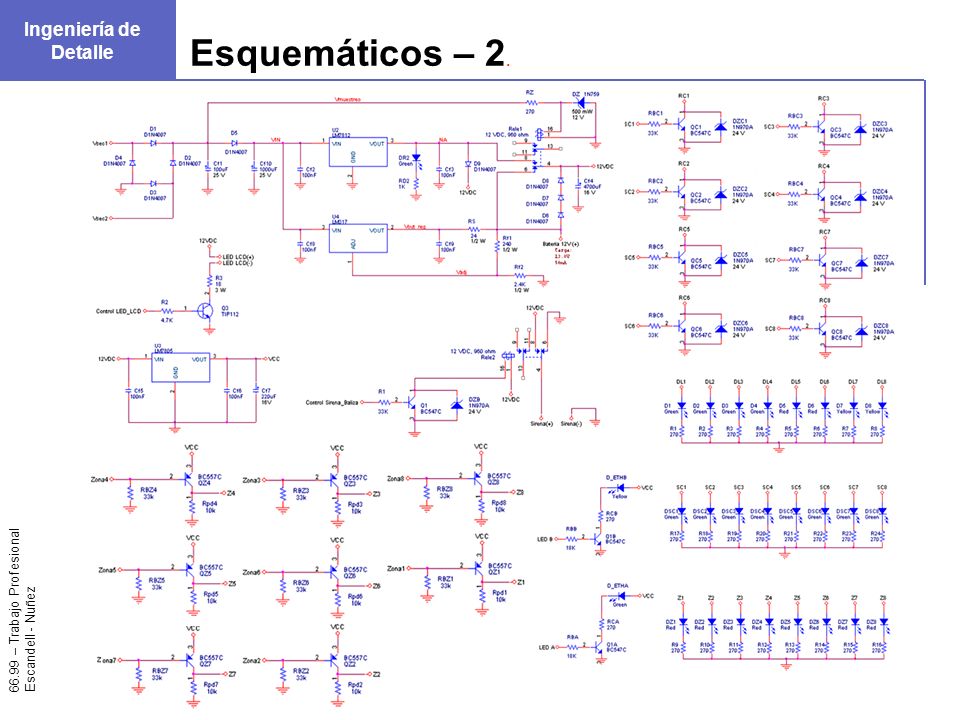

43 66.99 – Trabajo Profesional Escandell - Nuñez Esquemáticos – 2. Ingeniería de Detalle

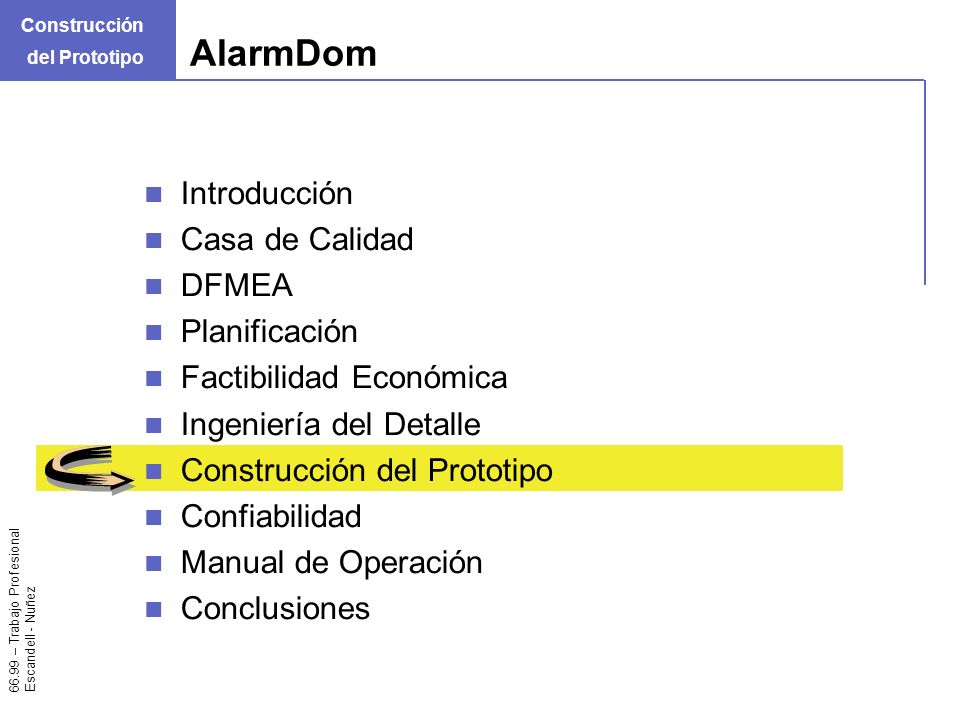

44 66.99 – Trabajo Profesional Escandell - Nuñez Introducción Casa de Calidad DFMEA Planificación Factibilidad Económica Ingeniería del Detalle Construcción del Prototipo Confiabilidad Manual de Operación Conclusiones AlarmDom Construcción del Prototipo

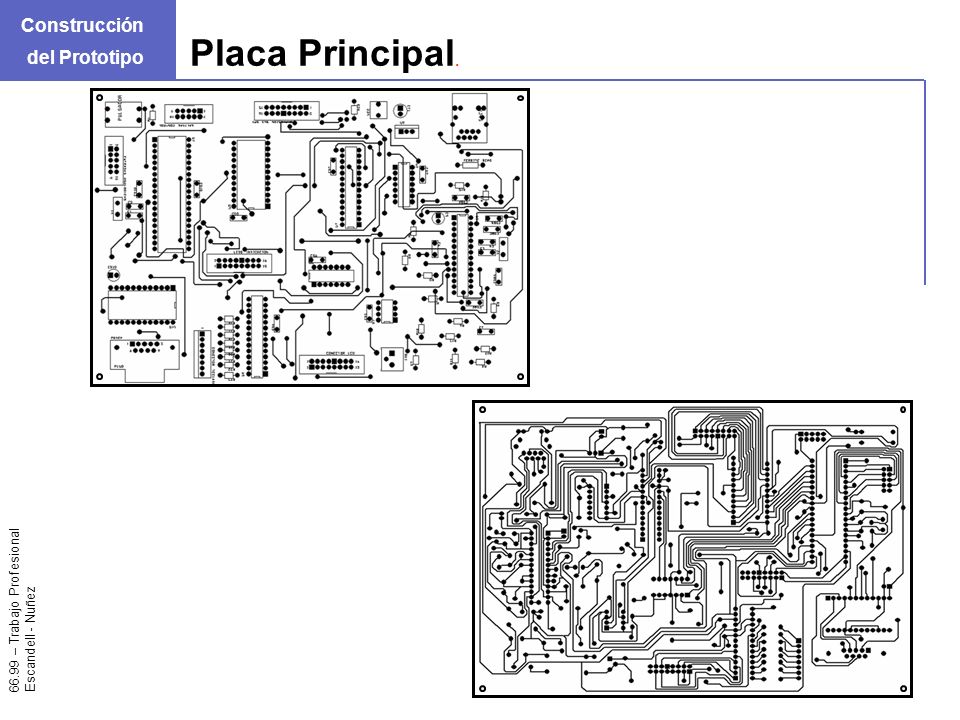

45 66.99 – Trabajo Profesional Escandell - Nuñez Placa Principal. Construcción del Prototipo

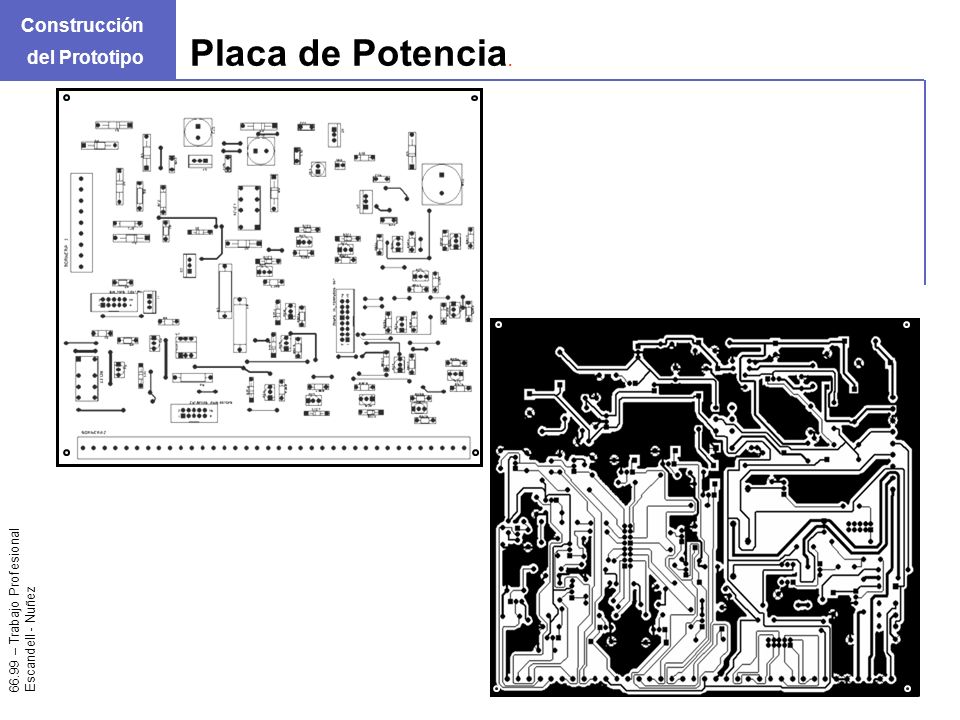

46 66.99 – Trabajo Profesional Escandell - Nuñez Placa de Potencia. Construcción del Prototipo

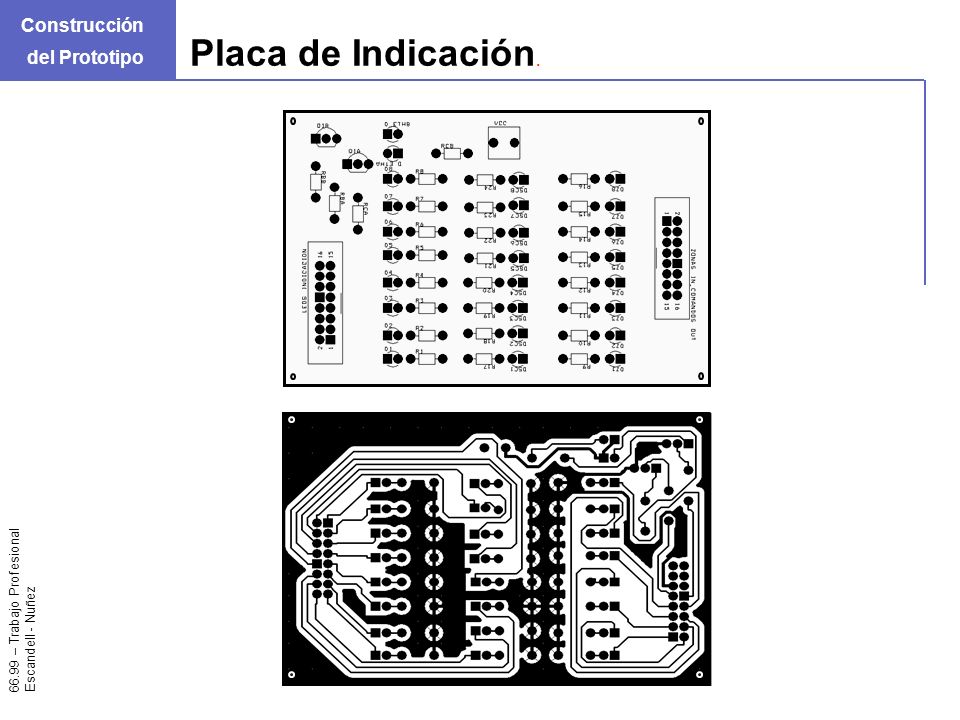

47 66.99 – Trabajo Profesional Escandell - Nuñez Placa de Indicación. Construcción del Prototipo

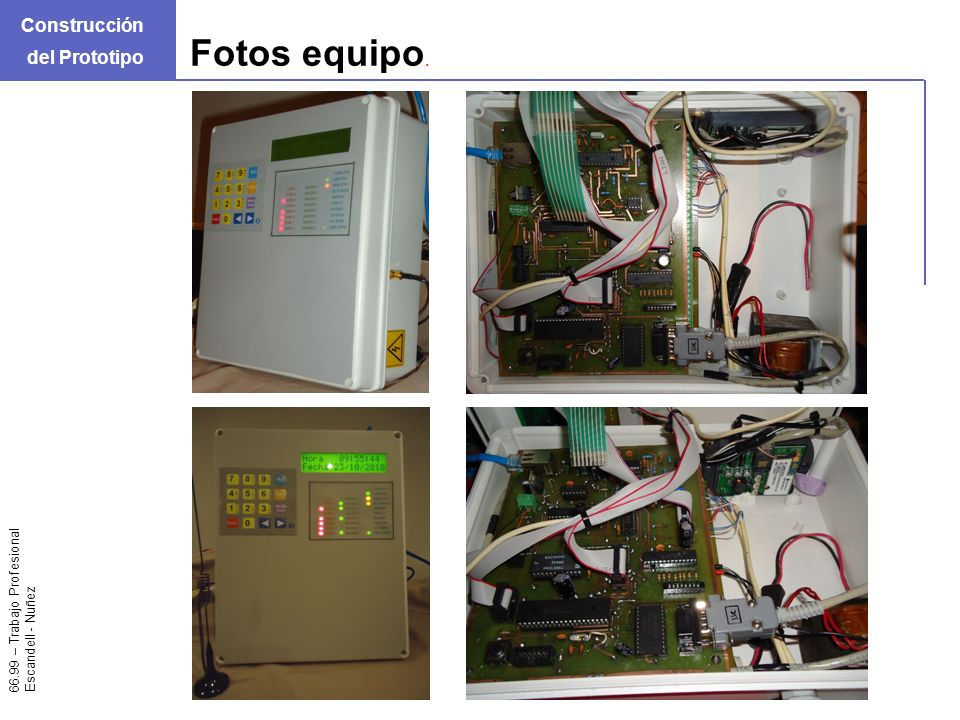

48 66.99 – Trabajo Profesional Escandell - Nuñez Fotos equipo. Construcción del Prototipo

49 66.99 – Trabajo Profesional Escandell - Nuñez Introducción Casa de Calidad DFMEA Planificación Factibilidad Económica Ingeniería del Detalle Construcción de Prototipos Confiabilidad Manual de Operación Conclusiones AlarmDom Confiabilidad

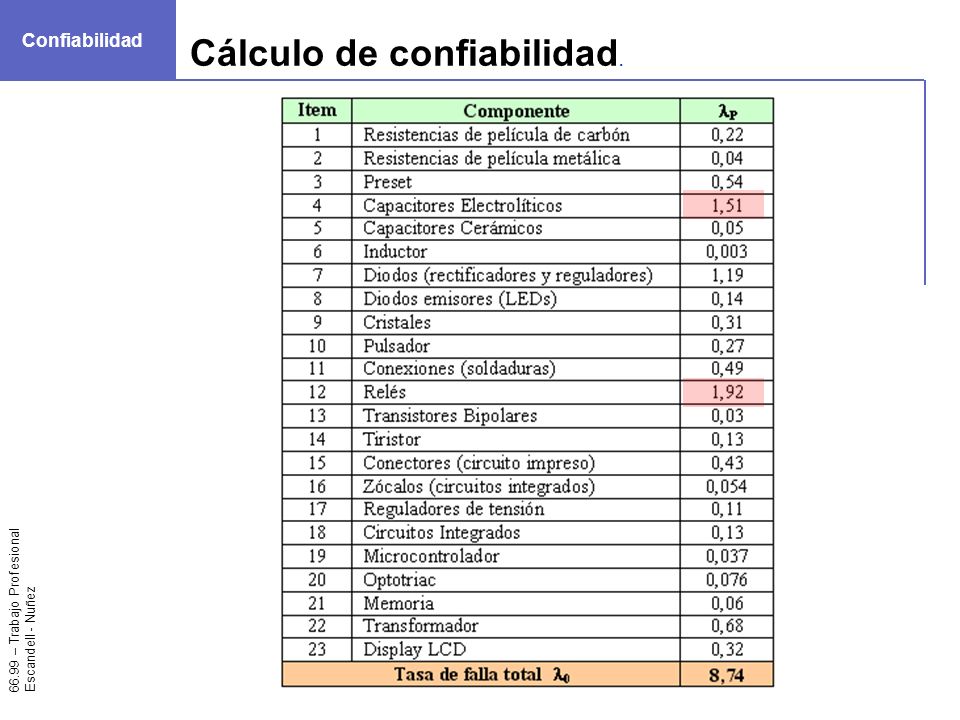

50 66.99 – Trabajo Profesional Escandell - Nuñez Cálculo de confiabilidad. Confiabilidad

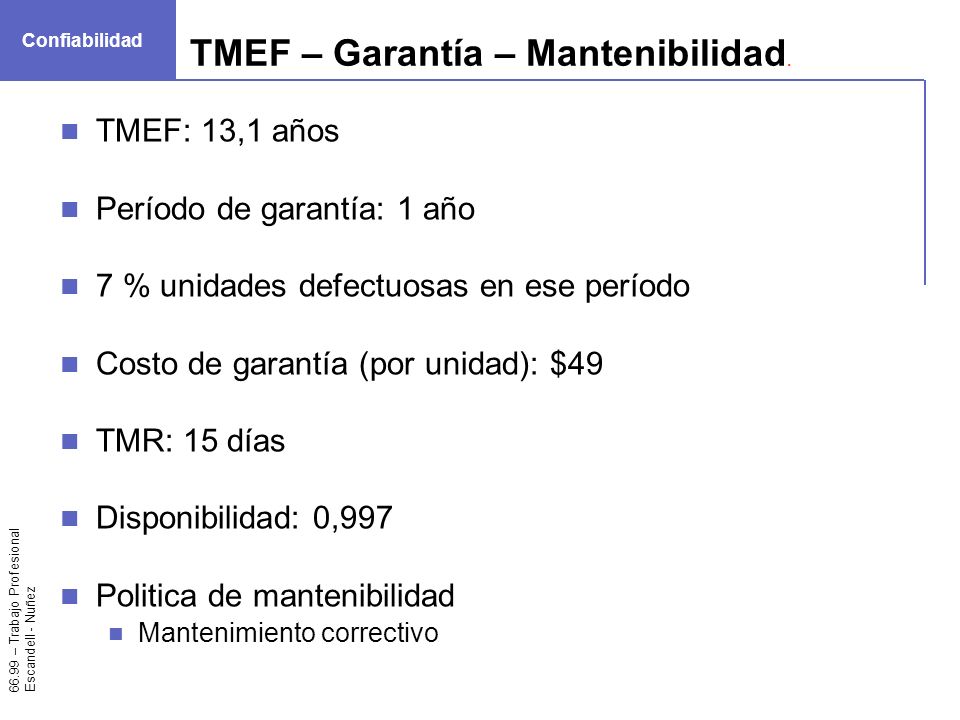

51 66.99 – Trabajo Profesional Escandell - Nuñez TMEF – Garantía – Mantenibilidad. Confiabilidad TMEF: 13,1 años Período de garantía: 1 año 7 % unidades defectuosas en ese período Costo de garantía (por unidad): $49 TMR: 15 días Disponibilidad: 0,997 Politica de mantenibilidad Mantenimiento correctivo

52 66.99 – Trabajo Profesional Escandell - Nuñez Política de garantía Confiabilidad 72 horas corridas de prueba de producto. Reemplazo de unidad fallada de fábrica. No existencia de mal uso No cubre. Problemas de compatibilidad de software Sello de garantía alterado Integradores capacitados. Reducción de costos Mal uso. No incluye mantenimiento, reparación y calibración Evaluación del equipo en falla. Posible extensión de garantía (6 meses)

53 66.99 – Trabajo Profesional Escandell - Nuñez Introducción Casa de Calidad DFMEA Planificación Factibilidad Económica Ingeniería del Detalle Construcción de Prototipos Confiabilidad Manual de Operación Conclusiones AlarmDom Manual de Operación

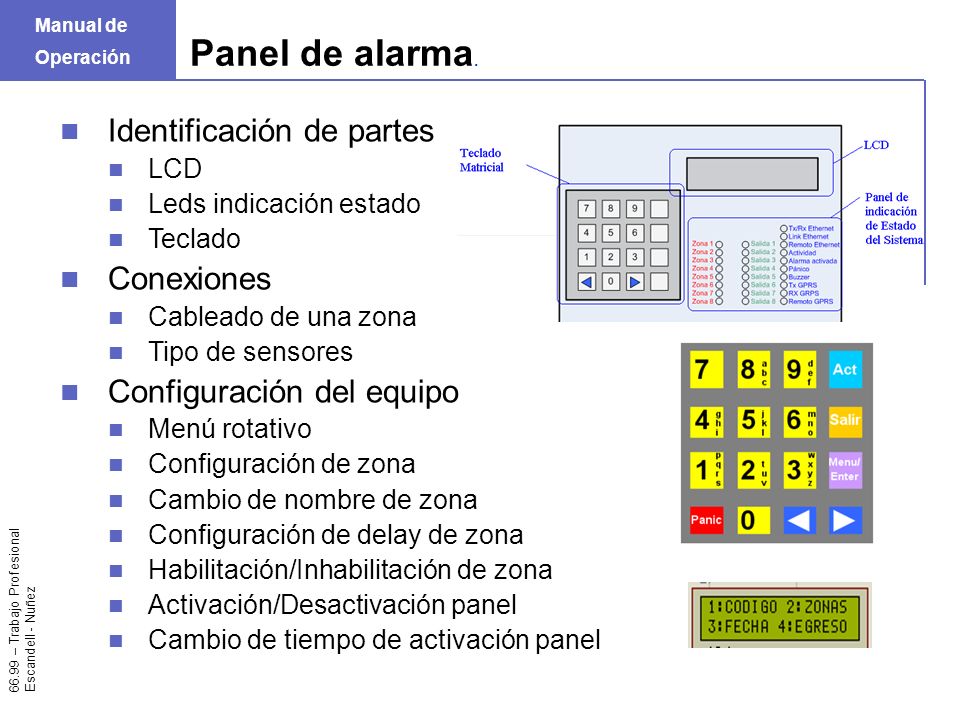

54 66.99 – Trabajo Profesional Escandell - Nuñez Identificación de partes LCD Leds indicación estado Teclado Conexiones Cableado de una zona Tipo de sensores Configuración del equipo Menú rotativo Configuración de zona Cambio de nombre de zona Configuración de delay de zona Habilitación/Inhabilitación de zona Activación/Desactivación panel Cambio de tiempo de activación panel Panel de alarma. Manual de Operación

55 66.99 – Trabajo Profesional Escandell - Nuñez Inicio conexión Configuraciones (al panel) Zonas Estado panel Tiempo activación panel Salidas comando Status (desde panel) Configuración zonas Estado panel Estado salidas comando Aperturas de zonas Registro Histrorial Registro eventos Aplicación de monitoreo. Manual de Operación

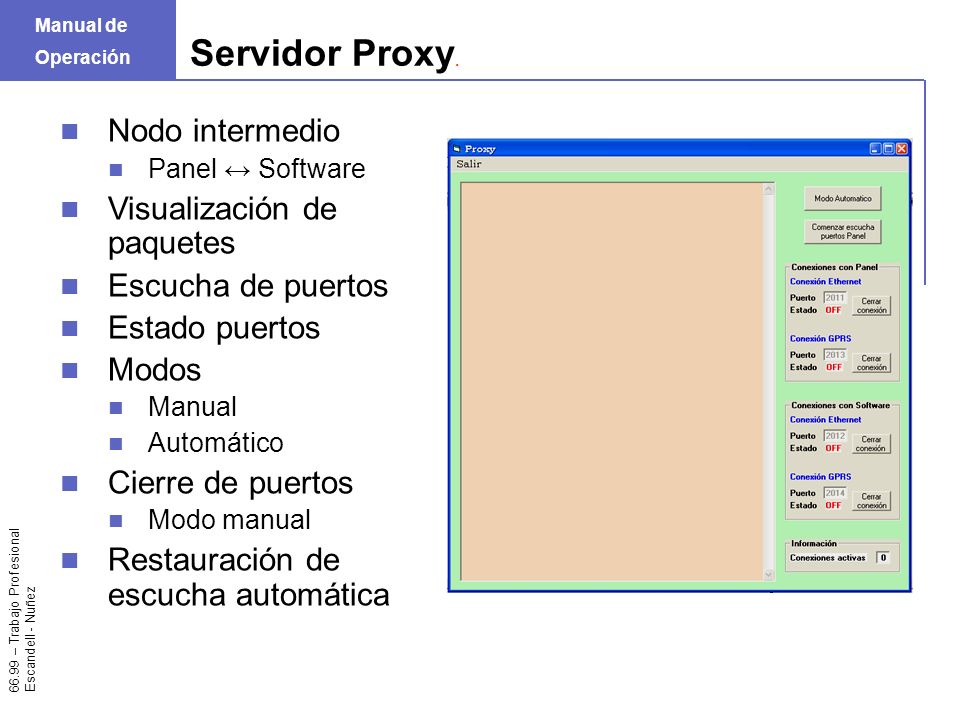

56 66.99 – Trabajo Profesional Escandell - Nuñez Servidor Proxy. Manual de Operación Nodo intermedio Panel ↔ Software Visualización de paquetes Escucha de puertos Estado puertos Modos Manual Automático Cierre de puertos Modo manual Restauración de escucha automática

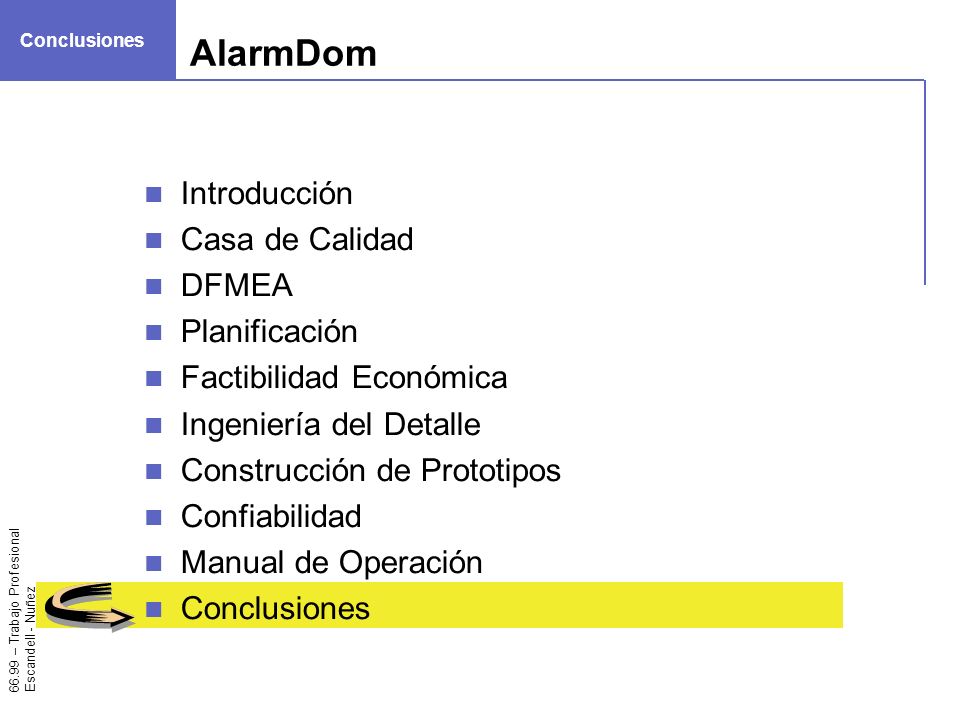

57 66.99 – Trabajo Profesional Escandell - Nuñez Introducción Casa de Calidad DFMEA Planificación Factibilidad Económica Ingeniería del Detalle Construcción de Prototipos Confiabilidad Manual de Operación Conclusiones AlarmDom Conclusiones

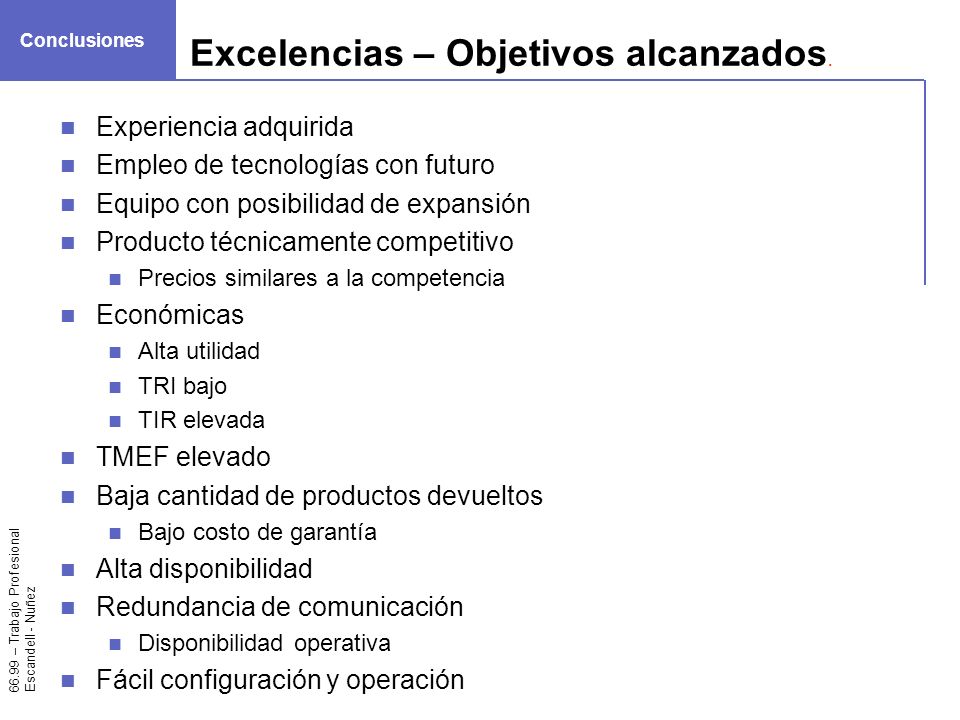

58 66.99 – Trabajo Profesional Escandell - Nuñez Excelencias – Objetivos alcanzados. Conclusiones Experiencia adquirida Empleo de tecnologías con futuro Equipo con posibilidad de expansión Producto técnicamente competitivo Precios similares a la competencia Económicas Alta utilidad TRI bajo TIR elevada TMEF elevado Baja cantidad de productos devueltos Bajo costo de garantía Alta disponibilidad Redundancia de comunicación Disponibilidad operativa Fácil configuración y operación

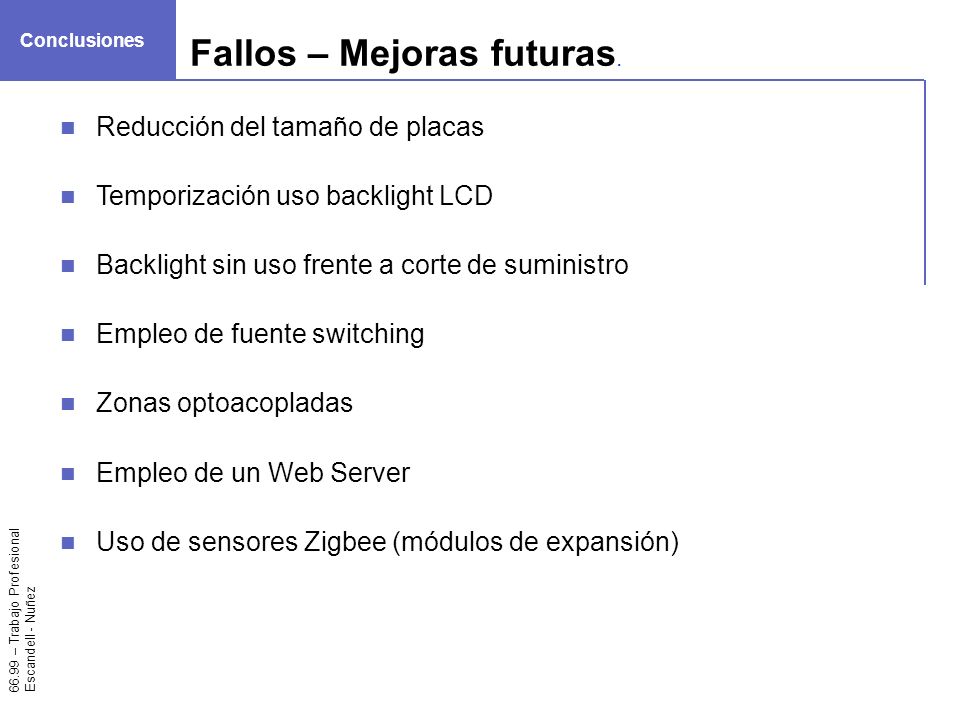

59 66.99 – Trabajo Profesional Escandell - Nuñez Fallos – Mejoras futuras. Conclusiones Reducción del tamaño de placas Temporización uso backlight LCD Backlight sin uso frente a corte de suministro Empleo de fuente switching Zonas optoacopladas Empleo de un Web Server Uso de sensores Zigbee (módulos de expansión)

60 66.99 – Trabajo Profesional Escandell - Nuñez Agradecimientos Ing. Miguel Reiser Ing. Mónica Nitoli Docentes de la facultad Nuestro padres y familiares Amigos y afectos Agradecimientos
