Reconocimiento de cara basado en “espectrocara”

Presentación del tema: "Reconocimiento de cara basado en “espectrocara”"— Transcripción de la presentación:

1 Reconocimiento de cara basado en “espectrocara”
Procesamiento de Imágenes Digitales Grupo 18: Macarena Carmen Ramos Rivera Juan Manuel Nieto Moreno Álvaro Sánchez Del Águila Jiménez

2 Contenido Introducción Planteamiento del problema
Pipeline de transformaciones Almacenamiento y comparación Experimentación Conclusiones Introducción: Veremos el problema que trataremos en la presentación e introduciremos el concepto de Espectrocara. Planteamiento del problema: Daremos una solución al problema, dividiéndolo en dos bloques que se detallan en el punto 3 y 4 del índice. Pipeline de transformaciones: Explicaremos todas las transformaciones realizadas en el sistema implementado. Almacenamiento y comparación: Estrategias seguidas para el almacenamiento y clasificación de nuevas caras. Experimentación: Resultados estadísticos obtenidos en la práctica. Conclusiones: Conclusiones obtenidas al realizar el trabajo.

3 Contenido Introducción Planteamiento del problema
Pipeline de transformaciones Almacenamiento y comparación Experimentación Conclusiones Introdución: Veremos el problema que trataremos en la presentación e introduciremos el concepto de Espectrocara Planteamiento del problema: Daremos una solución al problema, dividiendolo en dos bloques que se detallan en el punto 3 y 4 del índice Pipeline de transformaciones: todas las transformaciones realizadas en el sistema implementado. Almacenamiento y comparación: Estrategias seguidas para el alamecenamiento y clasificación de nuevas caras Experimentación: Resultados estadísticos obtenidos en la práctica. Conclusiones: Conclusiones obtenidas al realizar el trabajo.

4 Introducción ¿Quién es?
Explicar el problema: queremos reconocer a una persona.

5 Reconocimiento Facial
Un sistema de reconocimiento facial es una aplicación dirigida por ordenador que identifica a una persona en una imagen digital. Consiste analizar las características faciales del sujeto extraídas de la imagen y compararlas con una base de datos.

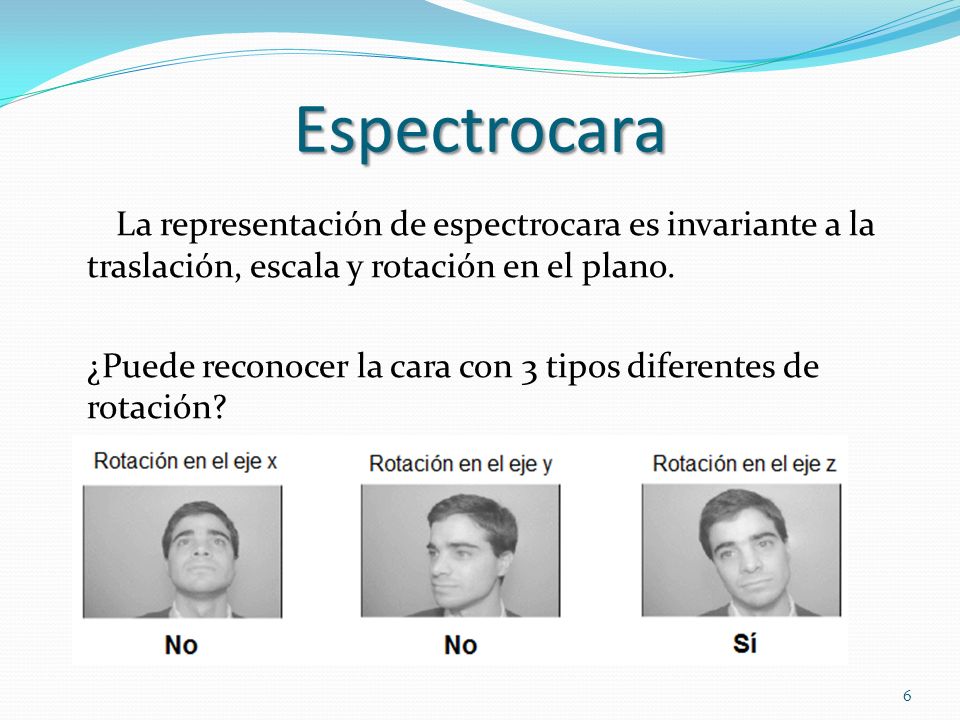

6 Espectrocara La representación de espectrocara es invariante a la traslación, escala y rotación en el plano. ¿Puede reconocer la cara con 3 tipos diferentes de rotación? Esta representación, según sus autores, permite representar las imágenes con ayuda de la transformada de Fourier pero añadiendo la propiedad de que sea invariante a la translación, escala y rotación en el plano. La transformada de Fourier es variante a la rotación y que los autores introducen el Spectroface para solventar esto.

7 Contenido Introducción Planteamiento del problema
Pipeline de transformaciones Almacenamiento y comparación Experimentación Conclusiones Introdución: Veremos el problema que trataremos en la presentación e introduciremos el concepto de Espectrocara Planteamiento del problema: Daremos una solución al problema, dividiendolo en dos bloques que se detallan en el punto 3 y 4 del índice Pipeline de transformaciones: todas las transformaciones realizadas en el sistema implementado. Almacenamiento y comparación: Estrategias seguidas para el alamecenamiento y clasificación de nuevas caras Experimentación: Resultados estadísticos obtenidos en la práctica. Conclusiones: Conclusiones obtenidas al realizar el trabajo.

8 Planteamiento del Problema
Espectrocara Comparación Carlos Transformación Para resolver el problema de reconocimiento facial seguimos una estrategia con dos componentes claramente diferenciados. - El primer componente, al que llamamos pipeline de transformación, será usada para realizar a la imagen de entrada todas las transformaciones necesarias para la obtener la representación de la Espectrocara. - El segundo componente, será el sistema de almacenamiento y comparación de Espectrocaras. Una vez diferenciadas las componentes del sistema profundizaremos en estas detallando todos los pasos realizados en los mismos. Antes de introducirnos en los componentes es importante recalcar que nuestro sistema tendrás dos fases, la fase de reconocimiento, cuya traza se representa en esta transparencia, y la fase de entrenamiento, usada para tener la base de datos preparada para la comparación, la traza de esta fase la podemos ver en la siguiente transparencia. La última fase es debido a implementar una solución con clasificación. Entrada Fase de reconocimiento

9 Planteamiento del Problema
Transformación … … Almacenamiento Entrada Se dan un conjunto de imágenes de un sujeto y tras realizar todas las transformaciones para obtener los Espectrocaras de cada una se realiza el almacenamiento siguiendo varias alternativas como comentará mi compañero Álvaro en la parte de experimentación. Fase de entrenamiento

10 Contenido Introducción Planteamiento del problema
Pipeline de transformaciones Almacenamiento y comparación Experimentación Conclusiones Pipeline por que el resultado de una transformación será la entrada de la siguiente a realizar.

11 Pipeline de Transformaciones
Preprocesamiento Extensión Transformada Wavelet Transformada Fourier Coordenadas Polares Transformada Fourier λ = ln ρ

12 Preprocesamiento Conversión Escala Grises Ecualización de histograma
Traducción del valor de los pixeles en el rango de grises. Ecualización de histograma Maximiza el contraste de la imagen sin perder información Normalización de la intensidad Evita los cambios bruscos de iluminación y mejora el contraste de la imagen

13 Extensión Transformará la imagen convirtiéndola en una cuadrada y con resolución potencia de 2 mayor que 32. Esto se realiza como requisito de las siguientes transformaciones. Este proceso se usa cuando la imagen de entrada no es cuadrada (es decir, cuando la altura es diferente que la anchura de la imagen) y/o cuando la resoluci´on de la imagen de entrada no es m ´ultiplo de 32, que la resoluci ´on 32 x 32 es necesaria para poder usar los pasos siguientes. Hay que hacer los dos pasos siguientes para poder extender la imagen: a. Para extender una imagen no cuadrada, primero hay que coger el n´umero mayor entre el de anchura y el de altura. Luego usamos este n ´umero para la resoluci´on (n x n) y as´ı ampliamos la imagen para tener una imagen cuadrada. b. Para extender una imagen que no es m ´ultiplo de 32, primero, mirando la resoluci ´on de la imagen cuadrada, hay que coger el n ´umero pr ´oximo del m ´ultiplo de 32 (por ejemplo, una imagen de entrada es 60 x 60 y el siguiente m ´ultiplo de 32 es 64). As´ı ampliamos la imagen usando este n ´umero para la resoluci ´on.

14 Transformada Wavelet Descompone la imagen en cuatro bandas de frecuencias pero usamos la banda LL, porque es la mejor aproximación a la imagen original.

15 Transformada Wavelet Se calcula el número de iteraciones necesarias para obtener la imagen de banda LL con una resolución 32x32. Siendo: n = log( w / 32) / log 2

16 Transformada de Fourier
Básicamente se obtiene el espectro de frecuencias de una función. Cada porción de la transformada corresponde a una frecuencia espacial diferente sobre el objeto.

17 Coordenadas Polares El sistema de coordenadas polares es un sistema de coordenadas bidimensional donde cada punto del plano se determina por un ángulo θ y una distancia r. Después de realizar esta transformación tendremos una imagen de 22,627 x 360.

18 Transformada Fourier λ = ln ρ
Esta transformada trata de conseguir la invariabilidad de todas las propiedades de Fourier. Se realiza un mapeado sobre la representación polar del paso anterior de forma que la componente x se transforme en λ = ln ρ.

19 Contenido Introducción Planteamiento del problema
Pipeline de transformaciones Almacenamiento y comparación Experimentación Conclusiones Introdución: Veremos el problema que trataremos en la presentación e introduciremos el concepto de Espectrocara Planteamiento del problema: Daremos una solución al problema, dividiendolo en dos bloques que se detallan en el punto 3 y 4 del índice Pipeline de transformaciones: todas las transformaciones realizadas en el sistema implementado. Almacenamiento y comparación: Estrategias seguidas para el alamecenamiento y clasificación de nuevas caras Experimentación: Resultados estadísticos obtenidos en la práctica. Conclusiones: Conclusiones obtenidas al realizar el trabajo.

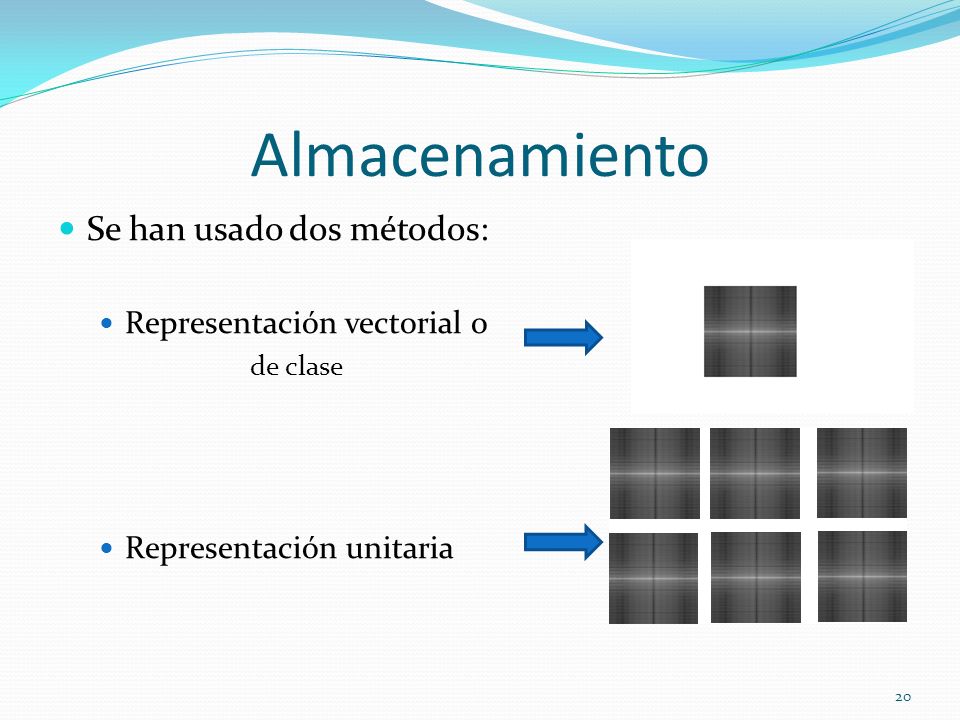

20 Almacenamiento Se han usado dos métodos: Representación vectorial o
de clase Representación unitaria Basada en el trabajo Representación vectorial : Es la media de los valores de los pixeles de todas las espectrocaras de la persona Representación unitaria : Se guarda cada espectrocara de la persona Experimental

21 Almacenamiento Tanto para una como para otra obtenemos:
Mapa <String, String> Nombre imagen/vector Nombre de la persona Aleatorio

22 Comparación Se han usado tres métodos: Distancia euclídea clásica
Ventana de 10 Ventana de 20 Basada en el trabajo Experimentales Ventana de 10/20: Coger las 10/20 distancias euclídeas minimas y sacar la moda.

23 Contenido Introducción Planteamiento del problema
Pipeline de transformaciones Almacenamiento y comparación Experimentación Conclusiones

24 Experimentación Se han realizado diferentes test de JUnit con las siguientes variaciones y premisas: Comparando métodos de almacenamiento. Enfrentando métodos de comparación Siempre la imagen de la persona comparada no estaba entrenada Diferentes conjuntos de entrenamiento: 10, 15, personas con 9 imágenes entrenadas cada uno.

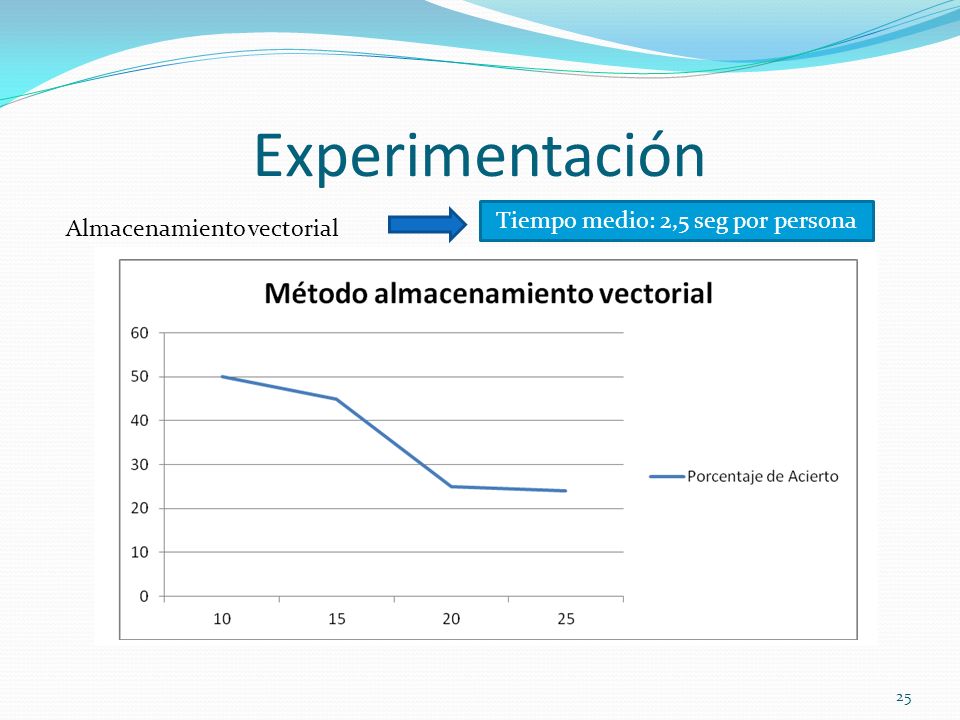

25 Tiempo medio: 2,5 seg por persona
Experimentación Tiempo medio: 2,5 seg por persona Almacenamiento vectorial

26 Tiempo medio: 19 seg por persona
Experimentación Tiempo medio: 19 seg por persona Almacenamiento masivo

27 Experimentación Conclusiones sobre la experimentación:
No se llega a los valores esperados : En torno al 90%. Aceptable para pocos individuos. Se estabiliza el acierto a partir de un número. La mejora de los métodos experimentales no es significativa debido a su elevado coste computacional y de memoria.

28 Contenido Introducción Planteamiento del problema
Pipeline de transformaciones Almacenamiento y comparación Experimentación Conclusiones

29 Conclusiones Problemas encontrados: Amplitud del campo de trabajo.
Descripción breve o nula de algunos métodos del procesado Explicación detallada de la demostración del método de invariabilidad frente a nula explicación sobre su aplicación. Ausencia de mención sobre el propagación de dimensiones entre procesados. Interpretación más libre de algunos métodos para su implementación. Transformada invariante. Transformade Polar.

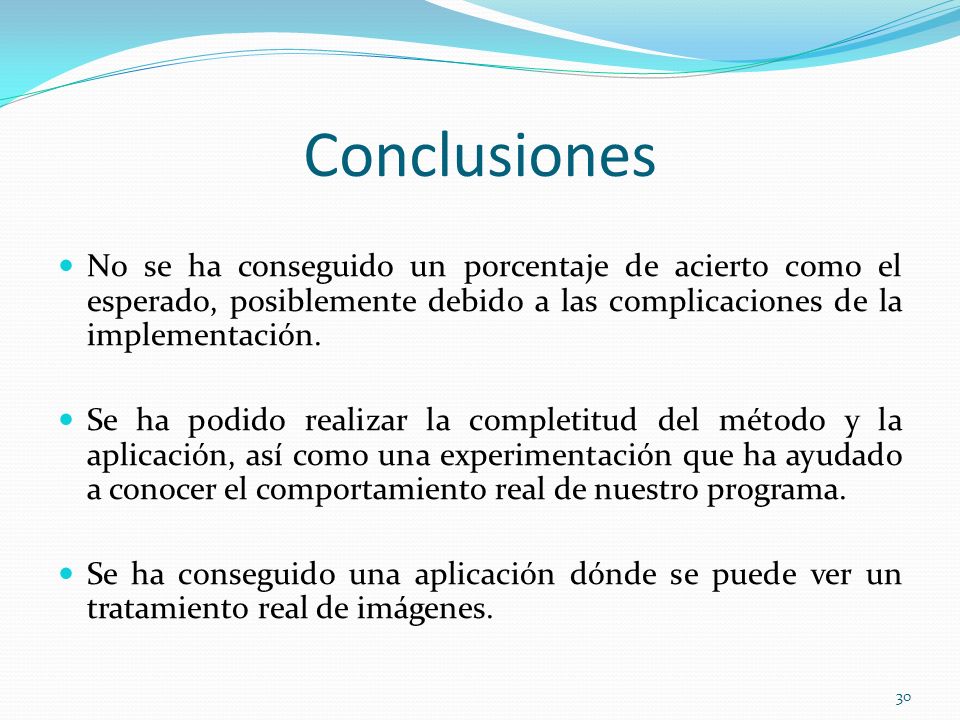

30 Conclusiones No se ha conseguido un porcentaje de acierto como el esperado, posiblemente debido a las complicaciones de la implementación. Se ha podido realizar la completitud del método y la aplicación, así como una experimentación que ha ayudado a conocer el comportamiento real de nuestro programa. Se ha conseguido una aplicación dónde se puede ver un tratamiento real de imágenes.

31 Conclusiones Posibles ampliaciones:
Cambiar el método de invariabilidad por otro de los descartados en el artículo como el Fourier-Mellin, para así poder mejorar el reconocimiento. Mejoras en la interfaz como ajuste de ventana para la transformada polar o cambios en el menú principal. Usar nuevas estrategias de clasificación y comparación.

32 Bibliografía
