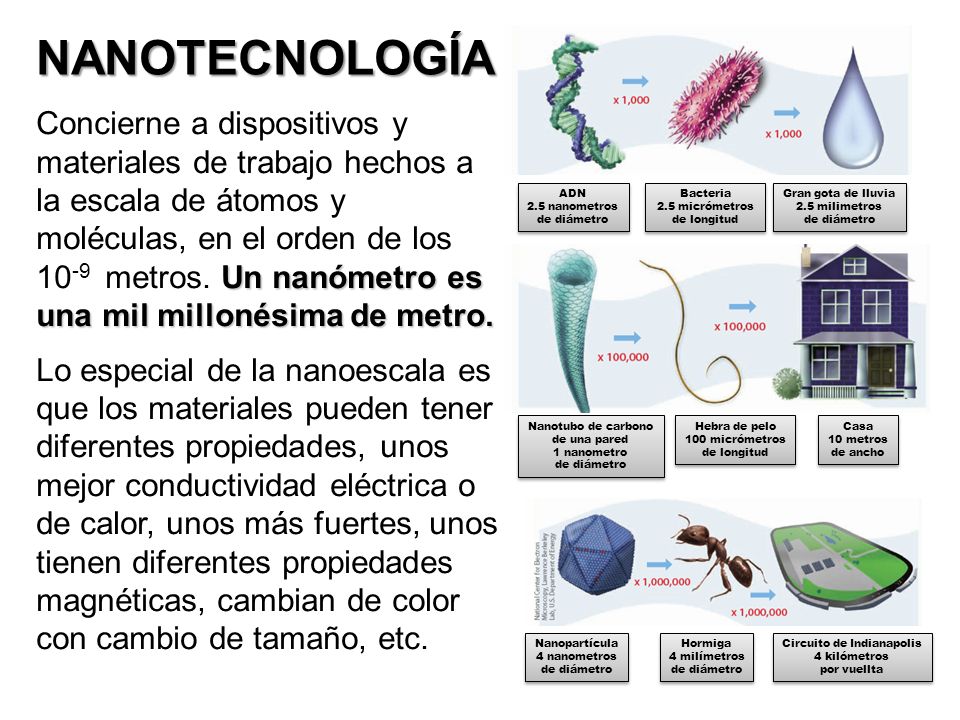

NANOTECNOLOGÍA ADN 2.5 nanometros de diámetro Bacteria 2.5 micrómetros de longitud Gran gota de lluvia 2.5 milimetros Concierne a dispositivos y materiales de trabajo hechos a la escala de átomos y moléculas, en el orden de los metros. Un nanómetro es una mil millonésima de metro. Lo especial de la nanoescala es que los materiales pueden tener diferentes propiedades, unos mejor conductividad eléctrica o de calor, unos más fuertes, unos tienen diferentes propiedades magnéticas, cambian de color con cambio de tamaño, etc. Nanotubo de carbono de una pared 1 nanometro de diámetro Hebra de pelo 100 micrómetros de longitud Casa 10 metros de ancho Nanopartícula 4 nanometros de diámetro Hormiga 4 milímetros Circuito de Indianapolis 4 kilómetros por vuellta

3 BIENES NANO MANUFACTURADOS

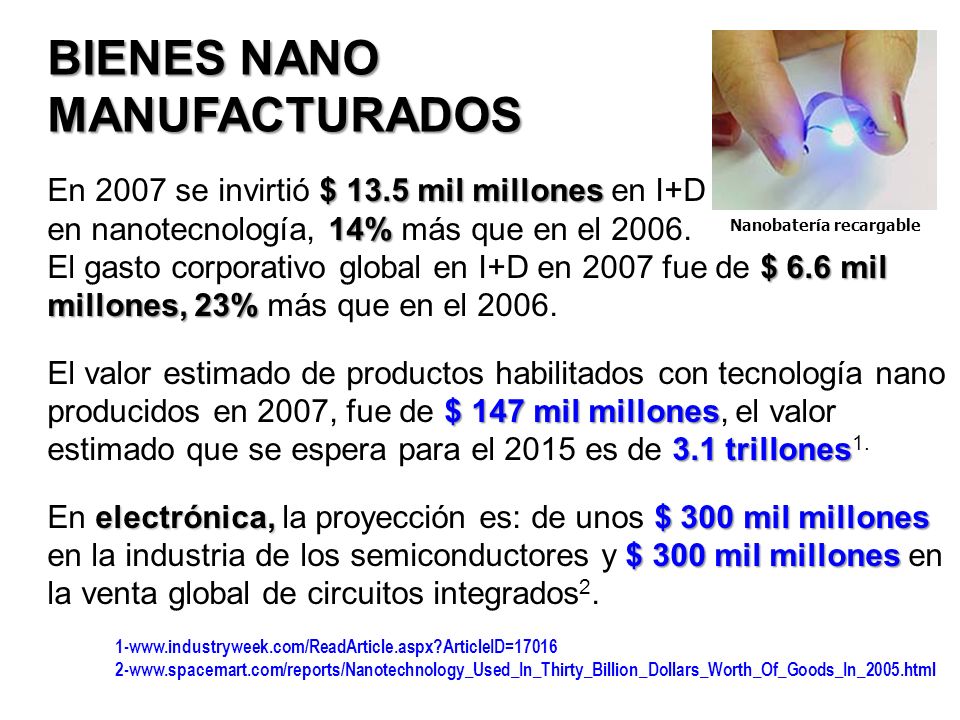

En 2007 se invirtió $ 13.5 mil millones en I+D en nanotecnología, 14% más que en el 2006. El gasto corporativo global en I+D en 2007 fue de $ 6.6 mil millones, 23% más que en el 2006. El valor estimado de productos habilitados con tecnología nano producidos en 2007, fue de $ 147 mil millones, el valor estimado que se espera para el 2015 es de 3.1 trillones1. En electrónica, la proyección es: de unos $ 300 mil millones en la industria de los semiconductores y $ 300 mil millones en la venta global de circuitos integrados2. Nanobatería recargable 1- 2-

4 APLICACIONES Y PRODUCTOS NANOTECNOLÓGICOS

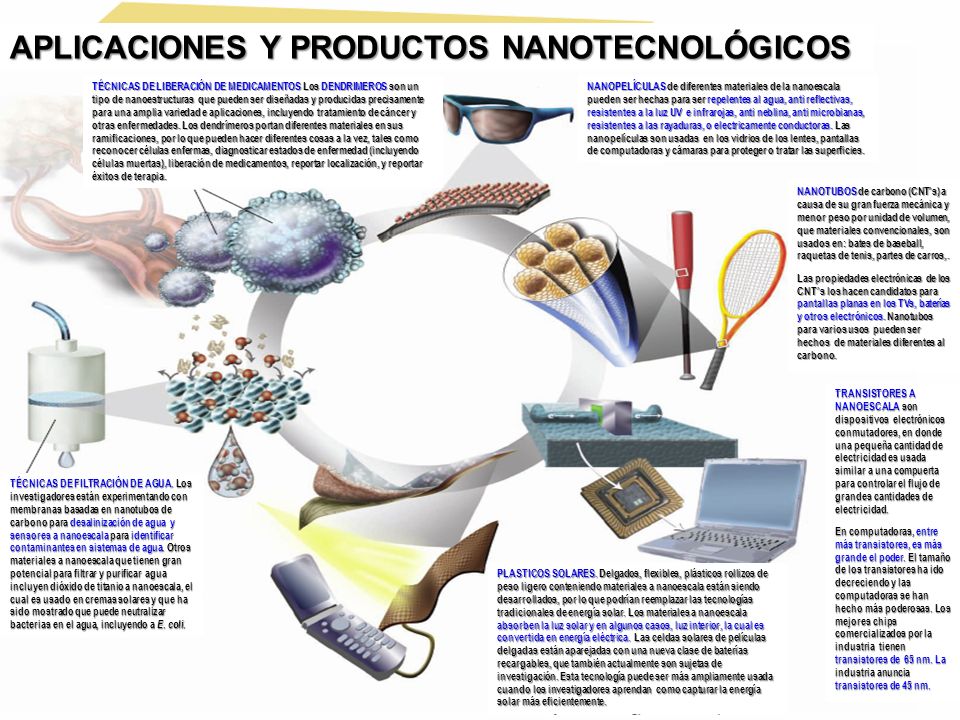

NANOTUBOS de carbono (CNT’s) a causa de su gran fuerza mecánica y menor peso por unidad de volumen, que materiales convencionales, son usados en: bates de baseball, raquetas de tenis, partes de carros,. Las propiedades electrónicas de los CNT’s los hacen candidatos para pantallas planas en los TVs, baterías y otros electrónicos. Nanotubos para varios usos pueden ser hechos de materiales diferentes al carbono. NANOPELÍCULAS de diferentes materiales de la nanoescala pueden ser hechas para ser repelentes al agua, anti reflectivas, resistentes a la luz UV e infrarojas, anti neblina, anti microbianas, resistentes a las rayaduras, o electricamente conductoras. Las nanopelículas son usadas en los vidrios de los lentes, pantallas de computadoras y cámaras para proteger o tratar las superficies. APLICACIONES Y PRODUCTOS NANOTECNOLÓGICOS TÉCNICAS DE LIBERACIÓN DE MEDICAMENTOS Los DENDRIMEROS son un tipo de nanoestructuras que pueden ser diseñadas y producidas precisamente para una amplia variedad e aplicaciones, incluyendo tratamiento de cáncer y otras enfermedades. Los dendrímeros portan diferentes materiales en sus ramificaciones, por lo que pueden hacer diferentes cosas a la vez, tales como reconocer células enfermas, diagnosticar estados de enfermedad (incluyendo células muertas), liberación de medicamentos, reportar localización, y reportar éxitos de terapia. TÉCNICAS DE FILTRACIÓN DE AGUA. Los investigadores están experimentando con membranas basadas en nanotubos de carbono para desalinización de agua y sensores a nanoescala para identificar contaminantes en sistemas de agua. Otros materiales a nanoescala que tienen gran potencial para filtrar y purificar agua incluyen dióxido de titanio a nanoescala, el cual es usado en cremas solares y que ha sido mostrado que puede neutralizar bacterias en el agua, incluyendo a E. coli. PLASTICOS SOLARES. Delgados, flexibles, plásticos rollizos de peso ligero conteniendo materiales a nanoescala están siendo desarrollados, por lo que podrían reemplazar las tecnologías tradicionales de energía solar. Los materiales a nanoescala absorben la luz solar y en algunos casos, luz interior, la cual es convertida en energía eléctrica. Las celdas solares de películas delgadas están aparejadas con una nueva clase de baterías recargables, que también actualmente son sujetas de investigación. Esta tecnología puede ser más ampliamente usada cuando los investigadores aprendan como capturar la energía solar más eficientemente. TRANSISTORES A NANOESCALA son dispositivos electrónicos conmutadores, en donde una pequeña cantidad de electricidad es usada similar a una compuerta para controlar el flujo de grandes cantidades de electricidad. En computadoras, entre más transistores, es más grande el poder. El tamaño de los transistores ha ido decreciendo y las computadoras se han hecho más poderosas. Los mejores chips comercializados por la industria tienen transistores de 65 nm. La industria anuncia transistores de 45 nm.

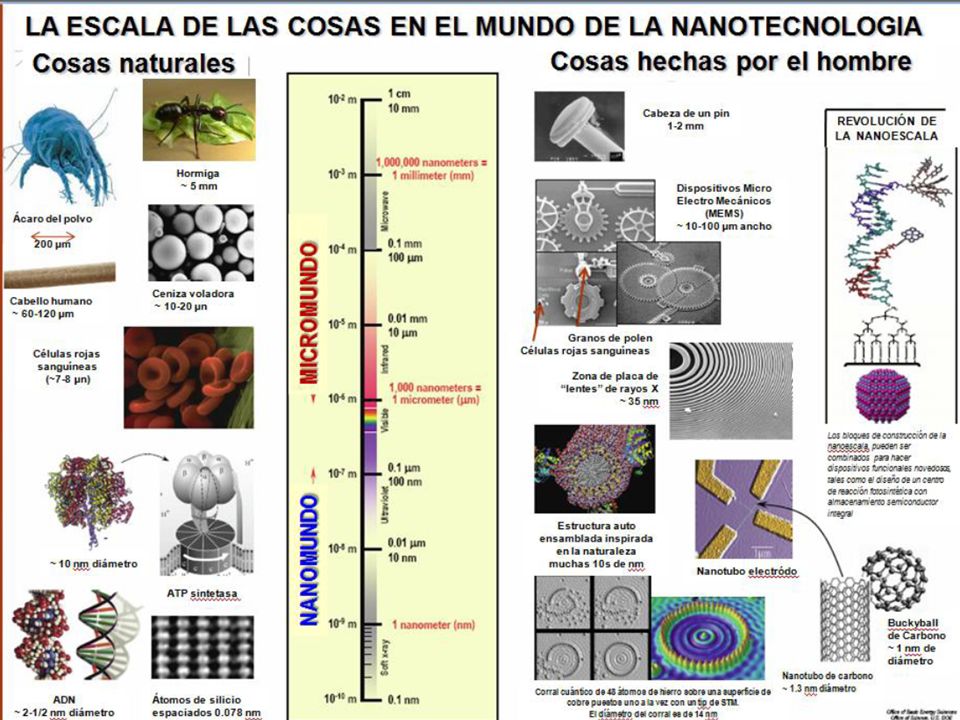

5

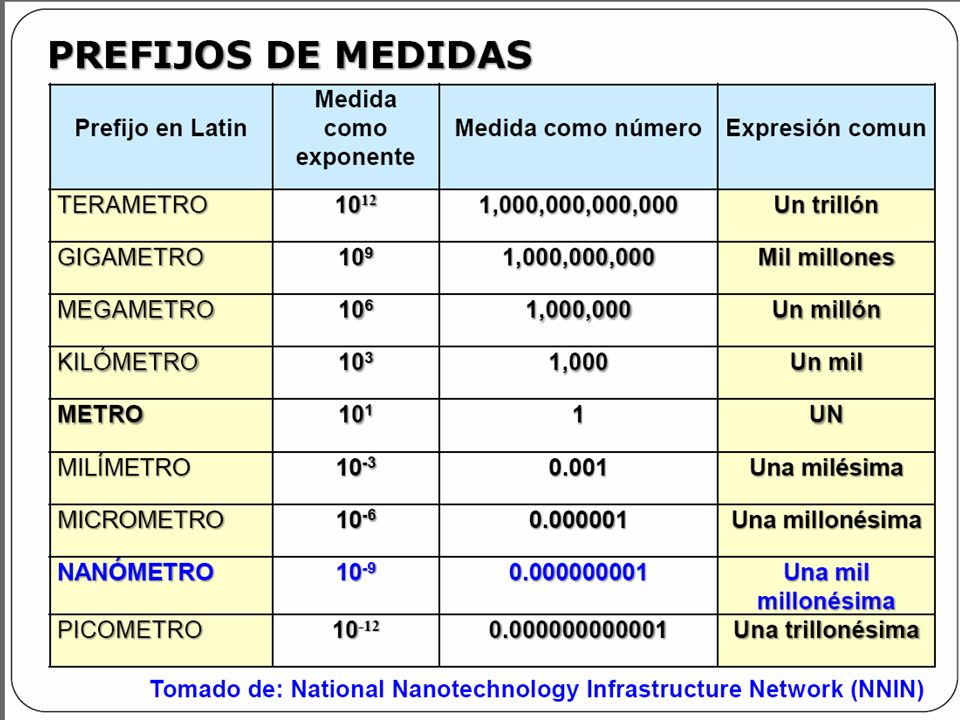

6

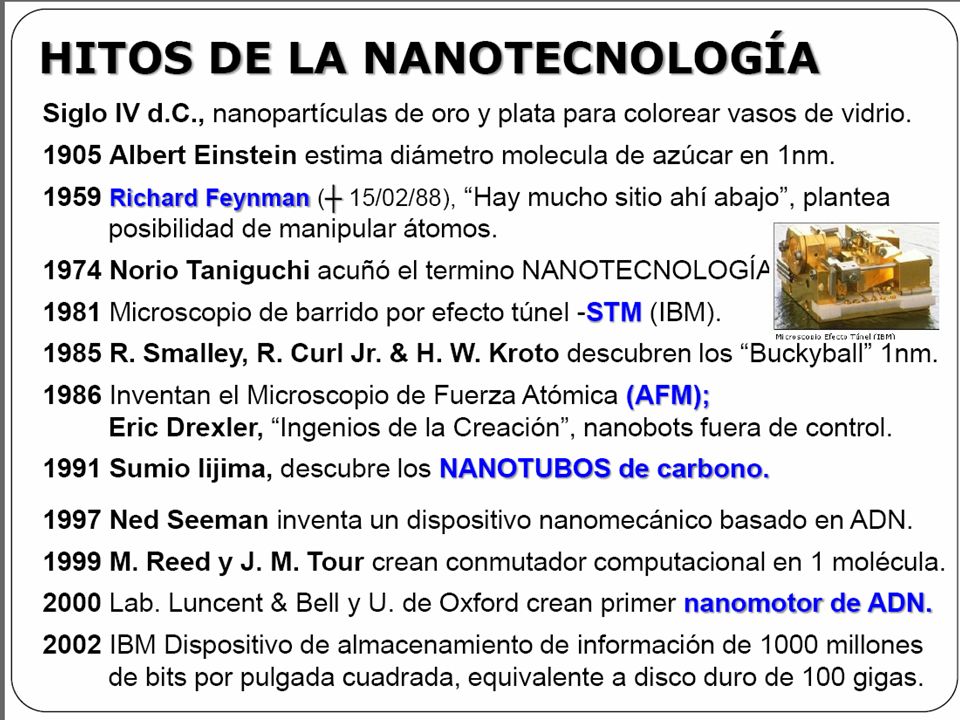

7

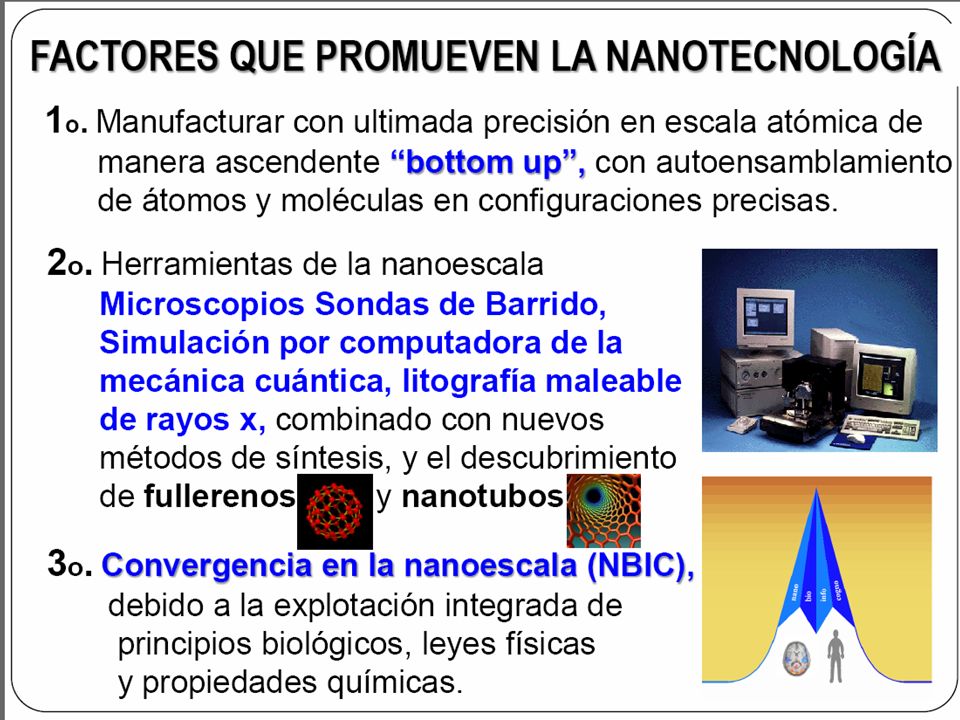

8

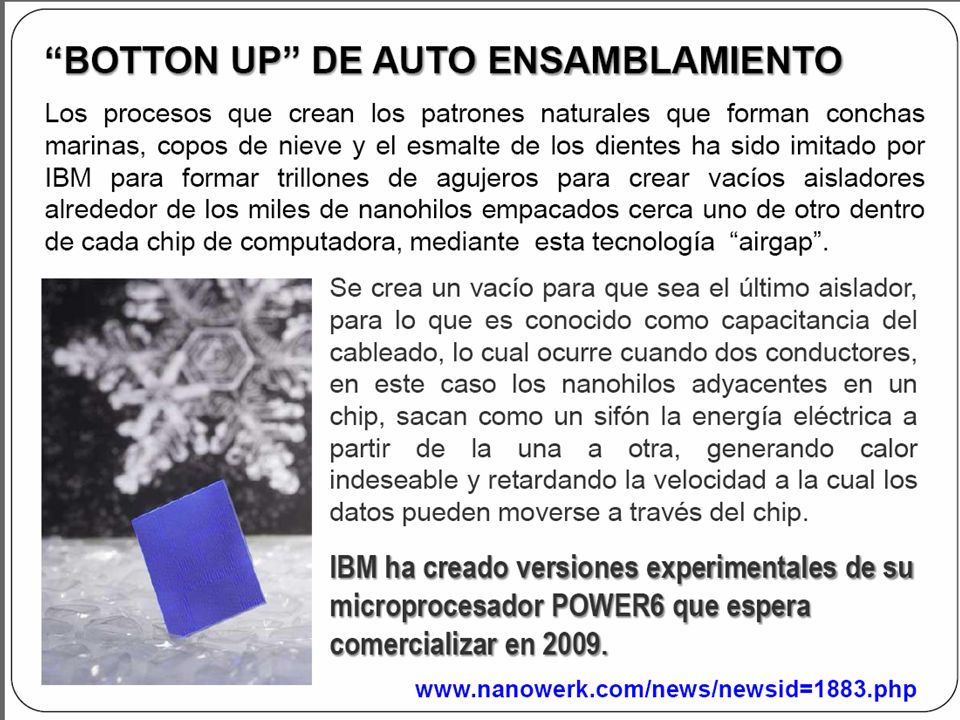

9

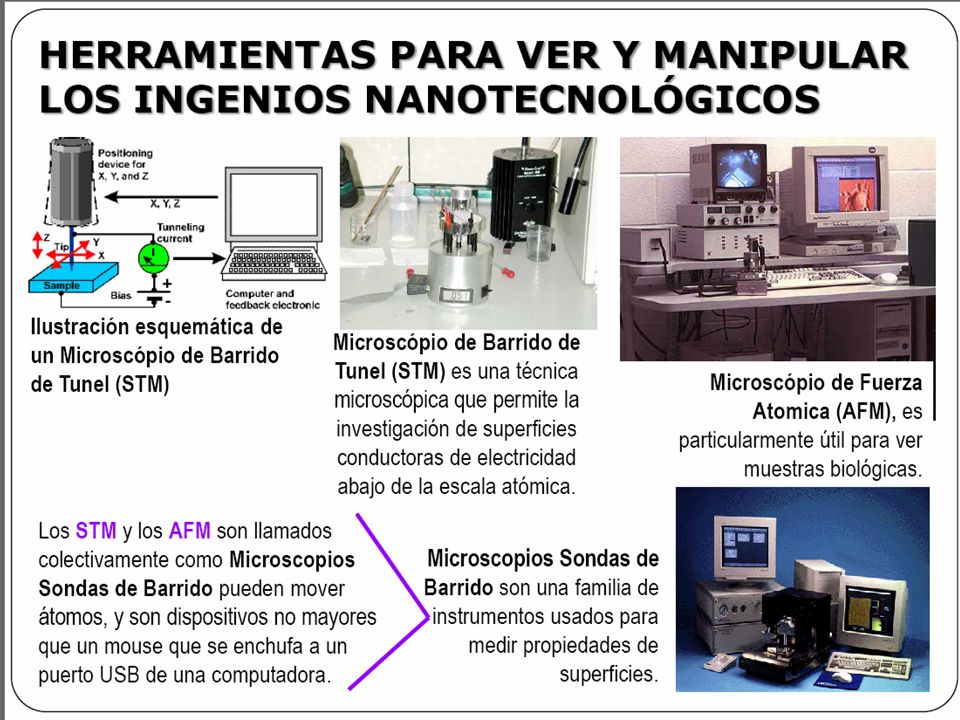

10

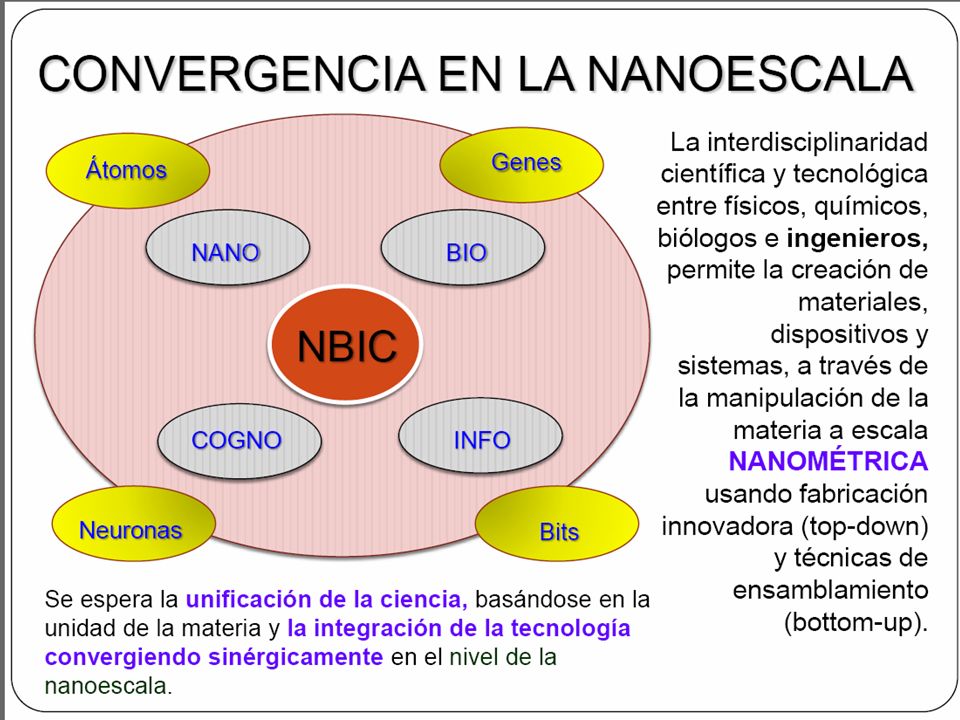

11

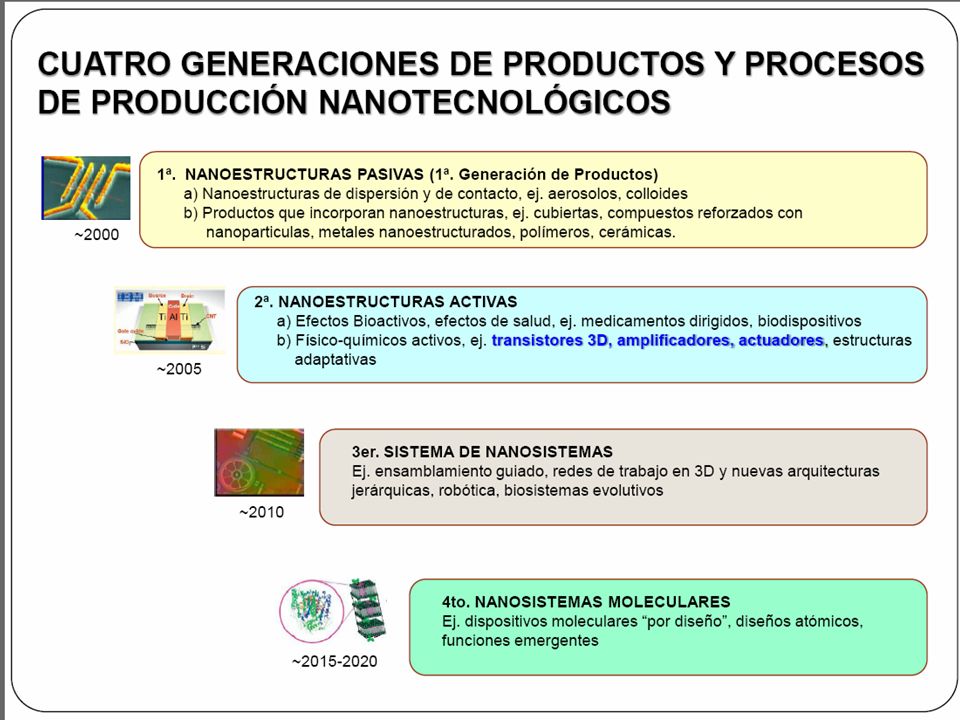

12

13 ELECTRÓNICA/NANOELECTRÓNICA

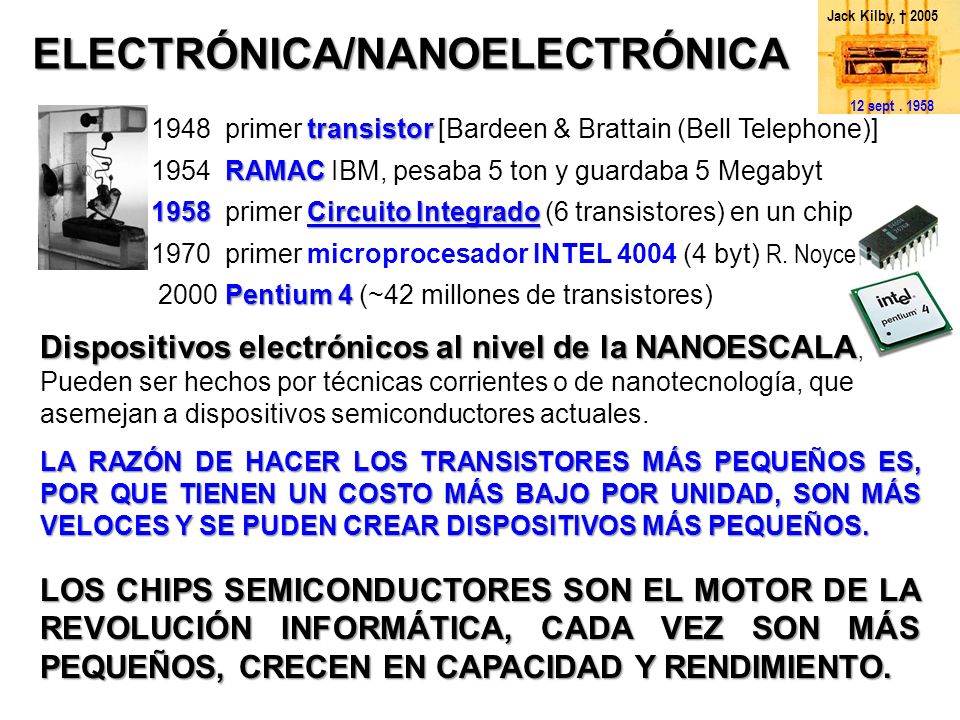

Jack Kilby, † 2005 ELECTRÓNICA/NANOELECTRÓNICA 1948 primer transistor [Bardeen & Brattain (Bell Telephone)] 1954 RAMAC IBM, pesaba 5 ton y guardaba 5 Megabyt 1958 primer Circuito Integrado (6 transistores) en un chip 1970 primer microprocesador INTEL 4004 (4 byt) R. Noyce 2000 Pentium 4 (~42 millones de transistores) Dispositivos electrónicos al nivel de la NANOESCALA, Pueden ser hechos por técnicas corrientes o de nanotecnología, que asemejan a dispositivos semiconductores actuales. LA RAZÓN DE HACER LOS TRANSISTORES MÁS PEQUEÑOS ES, POR QUE TIENEN UN COSTO MÁS BAJO POR UNIDAD, SON MÁS VELOCES Y SE PUDEN CREAR DISPOSITIVOS MÁS PEQUEÑOS. LOS CHIPS SEMICONDUCTORES SON EL MOTOR DE LA REVOLUCIÓN INFORMÁTICA, CADA VEZ SON MÁS PEQUEÑOS, CRECEN EN CAPACIDAD Y RENDIMIENTO. 12 sept

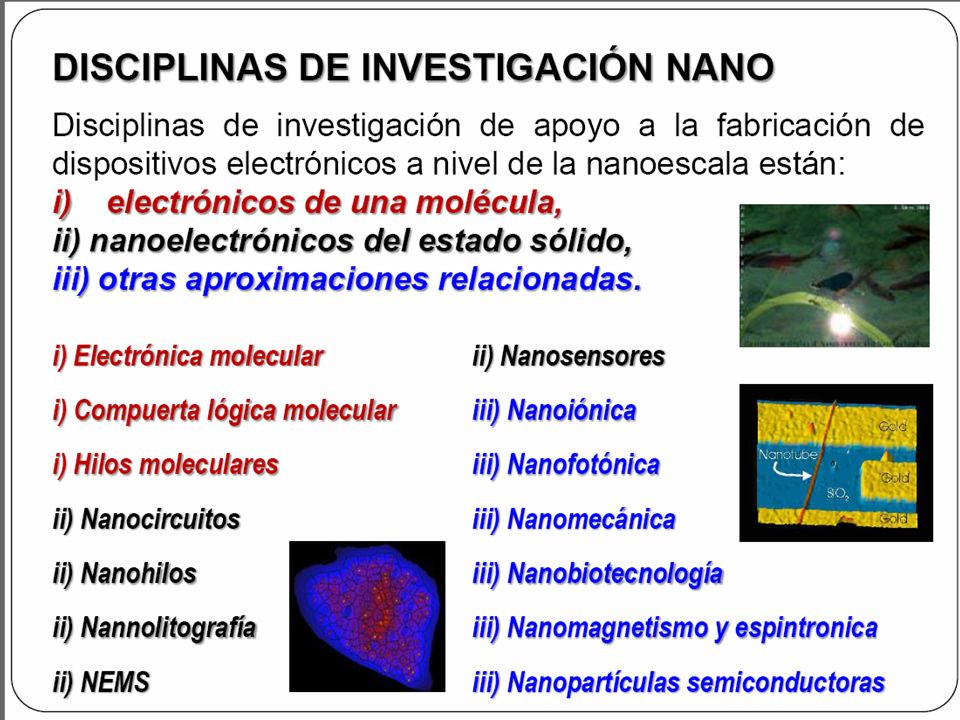

14

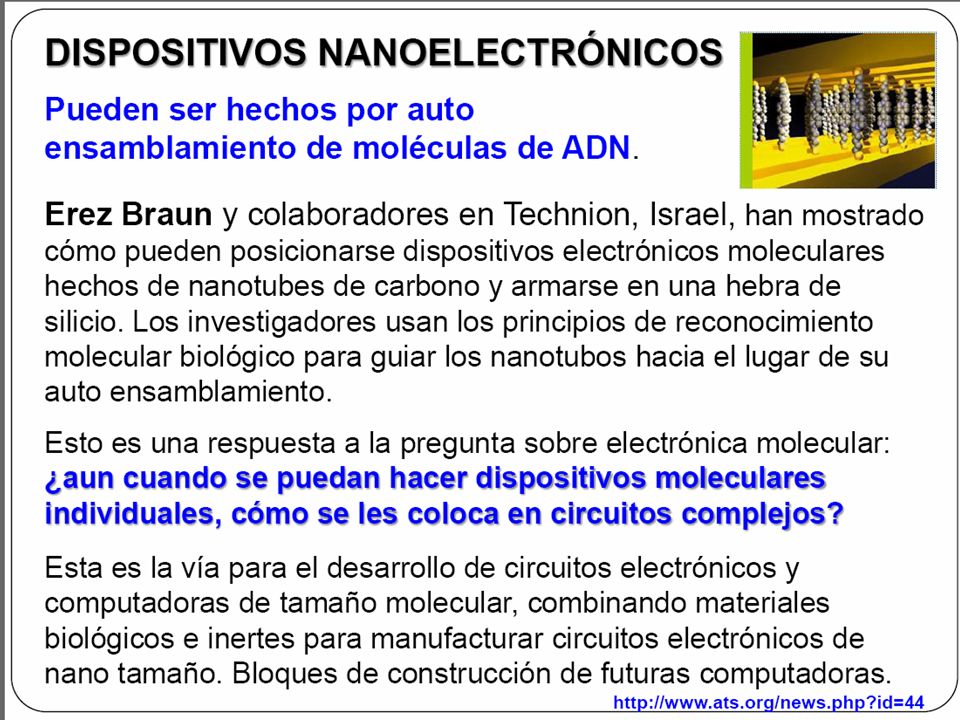

15

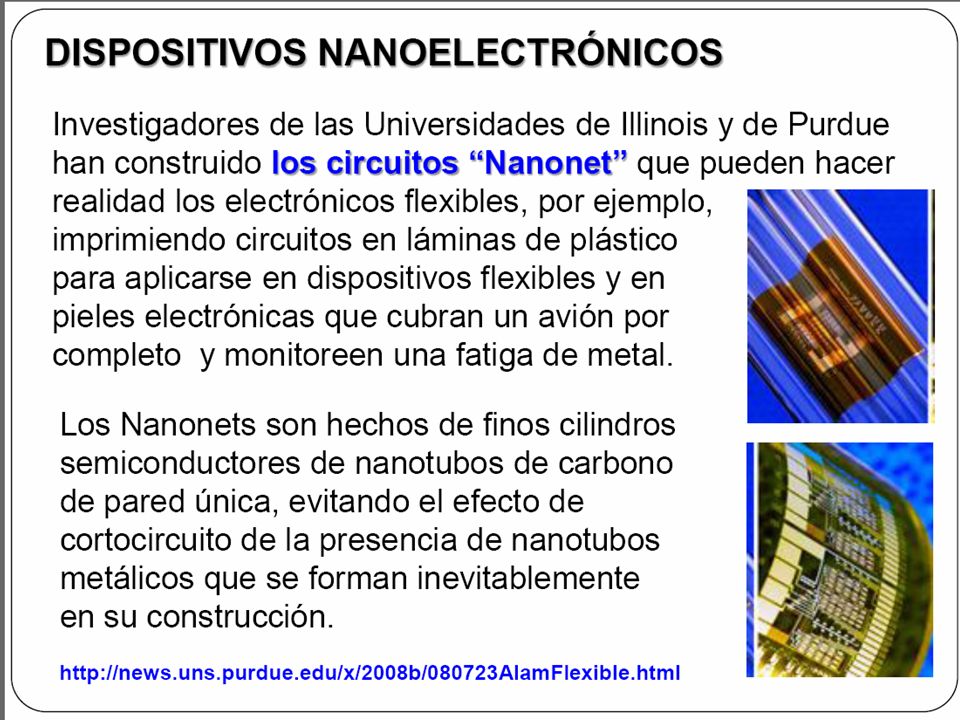

16

17 MEMORIA ELECTRÓNICA DE ALTA DENSIDAD

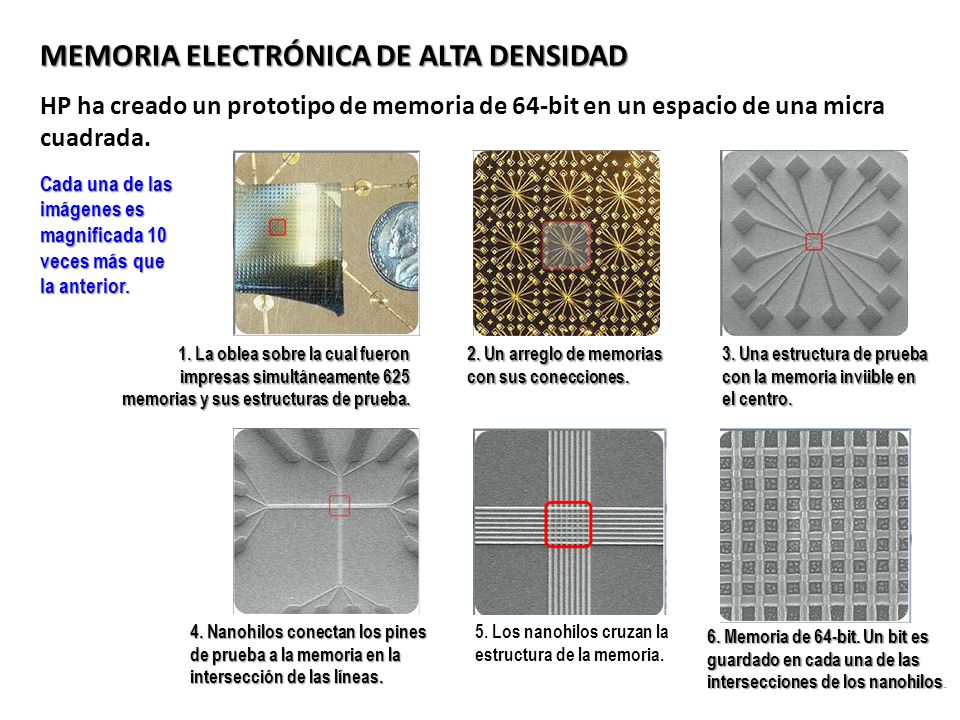

HP ha creado un prototipo de memoria de 64-bit en un espacio de una micra cuadrada. Cada una de las imágenes es magnificada 10 veces más que la anterior. 1. La oblea sobre la cual fueron impresas simultáneamente 625 memorias y sus estructuras de prueba. 2. Un arreglo de memorias con sus conecciones. 3. Una estructura de prueba con la memoria inviible en el centro. 4. Nanohilos conectan los pines de prueba a la memoria en la intersección de las líneas. 5. Los nanohilos cruzan la estructura de la memoria. 6. Memoria de 64-bit. Un bit es guardado en cada una de las intersecciones de los nanohilos.

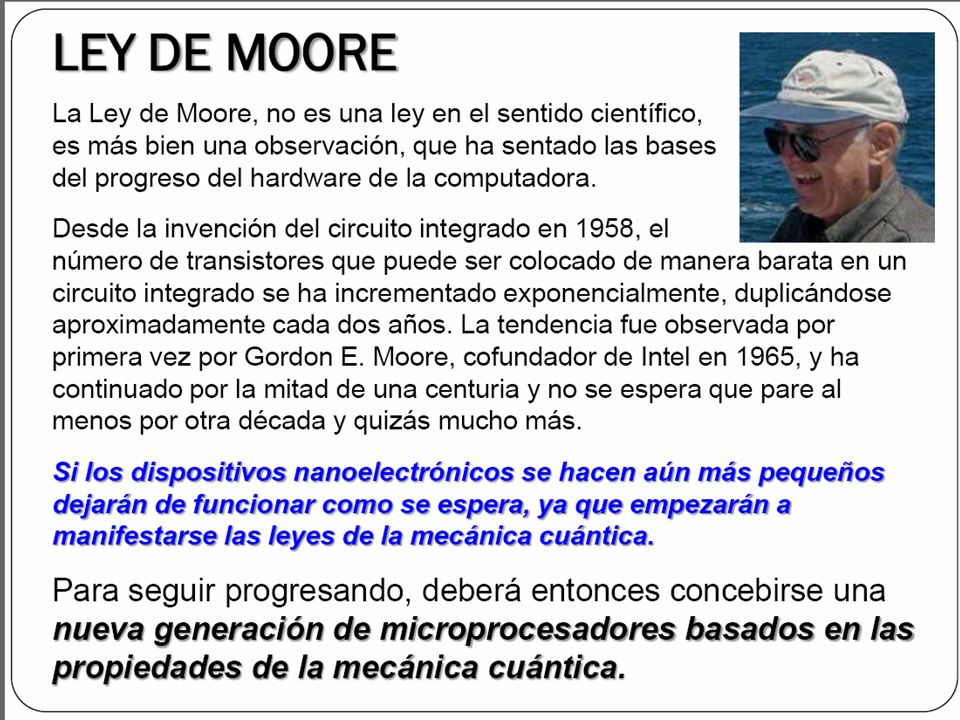

18

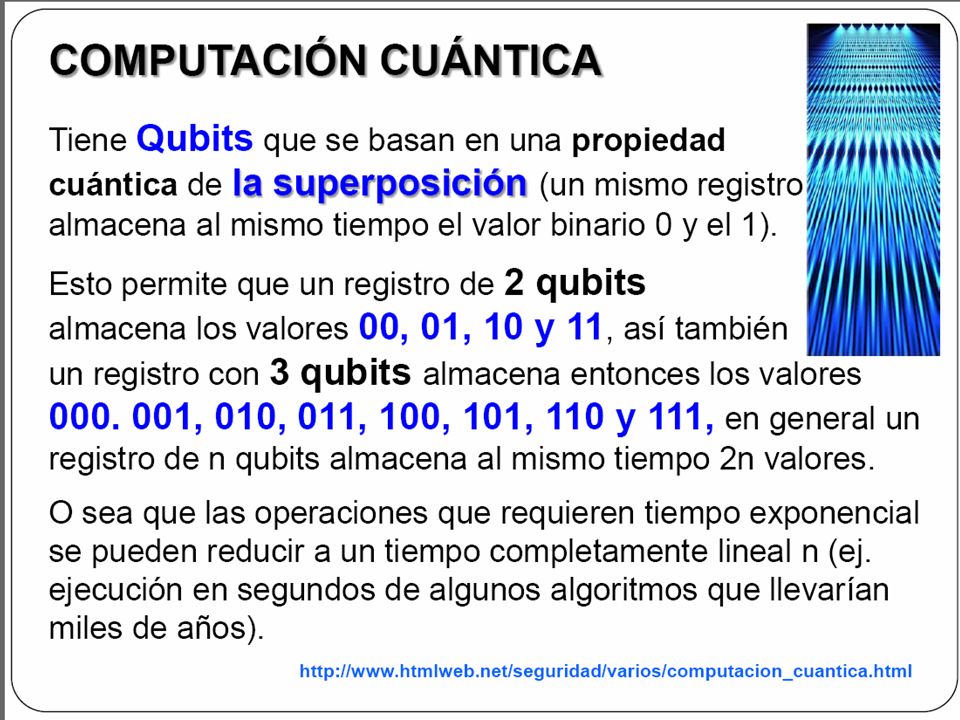

19

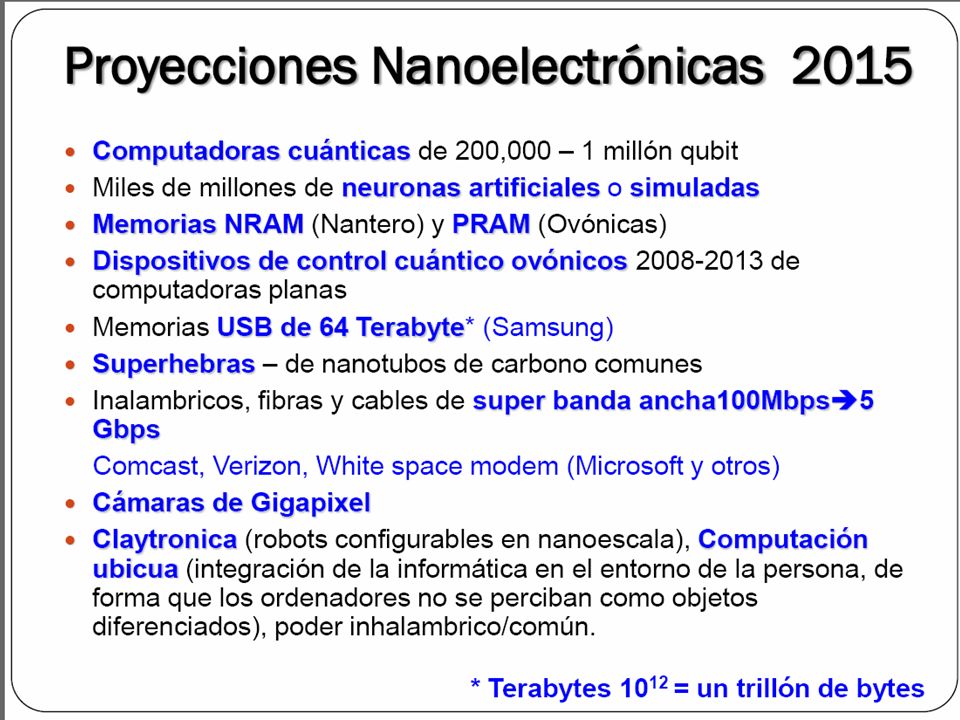

20

21

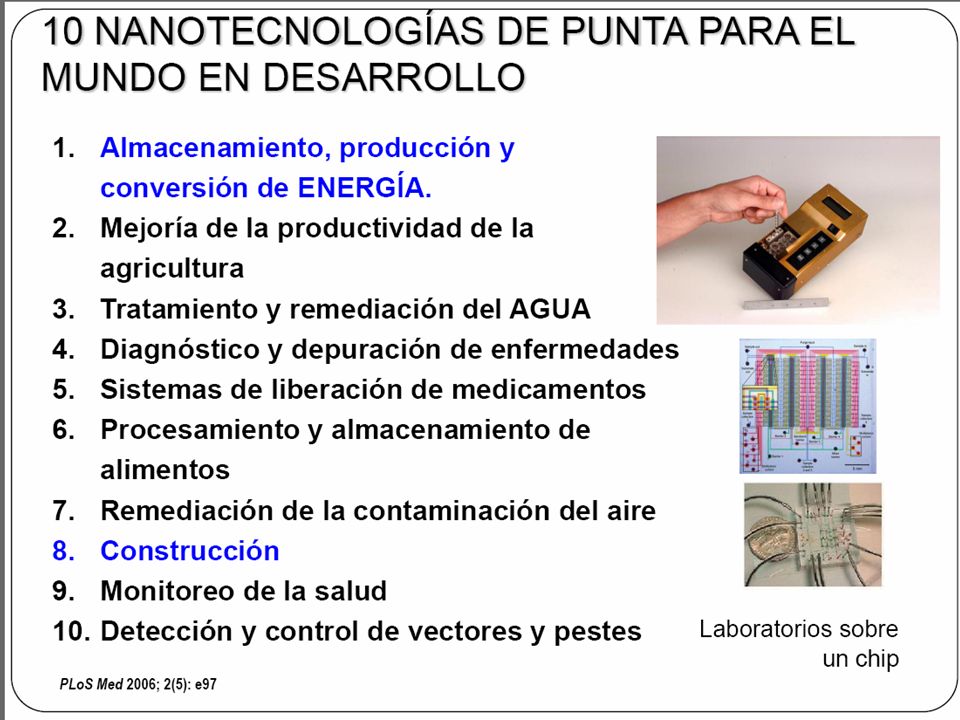

22

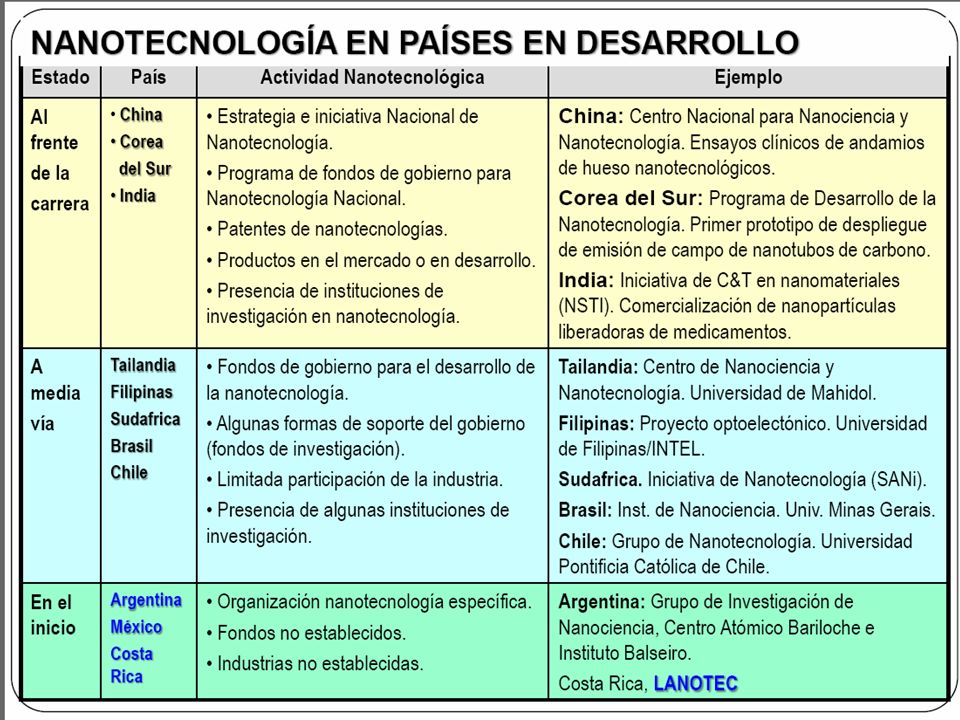

23

24

25

26

27

28

29 PROPUESTAS DE ACCIONES ESTRATEGICAS

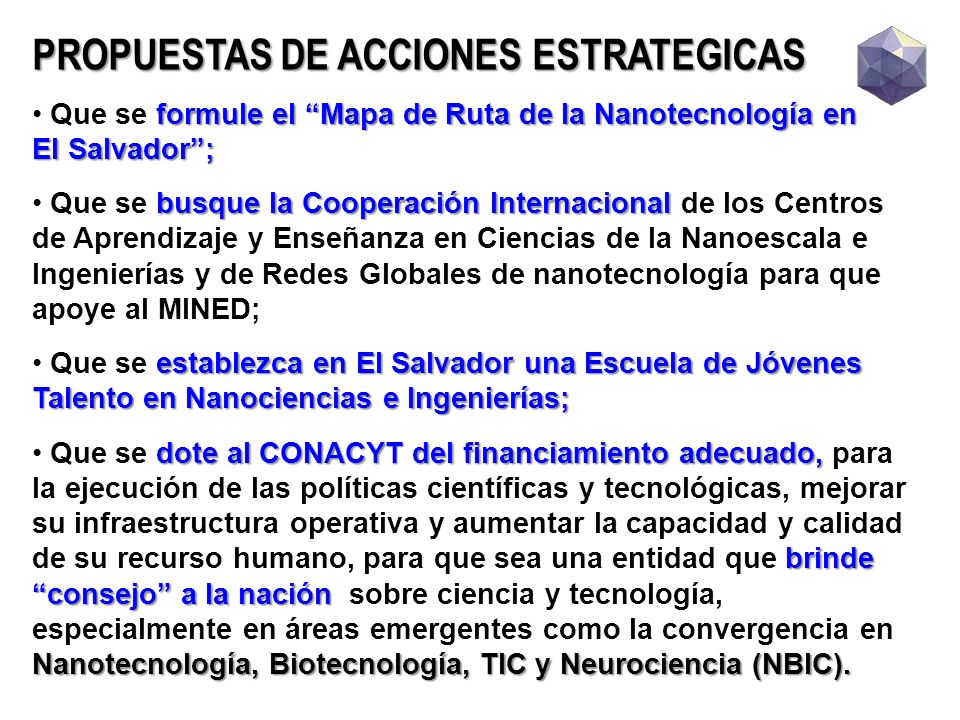

Que se formule el “Mapa de Ruta de la Nanotecnología en El Salvador”; Que se busque la Cooperación Internacional de los Centros de Aprendizaje y Enseñanza en Ciencias de la Nanoescala e Ingenierías y de Redes Globales de nanotecnología para que apoye al MINED; Que se establezca en El Salvador una Escuela de Jóvenes Talento en Nanociencias e Ingenierías; Que se dote al CONACYT del financiamiento adecuado, para la ejecución de las políticas científicas y tecnológicas, mejorar su infraestructura operativa y aumentar la capacidad y calidad de su recurso humano, para que sea una entidad que brinde “consejo” a la nación sobre ciencia y tecnología, especialmente en áreas emergentes como la convergencia en Nanotecnología, Biotecnología, TIC y Neurociencia (NBIC).

30 ¡MUCHAS GRACIAS POR SU ATENCION¡

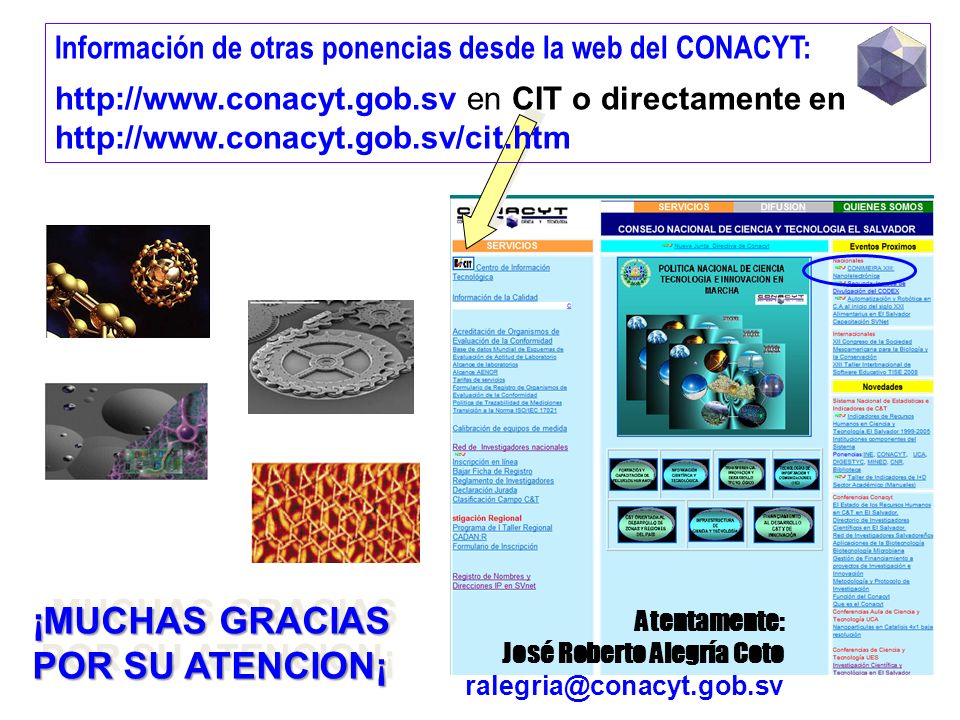

Información de otras ponencias desde la web del CONACYT: en CIT o directamente en ¡MUCHAS GRACIAS POR SU ATENCION¡ Atentamente: José Roberto Alegría Coto
