ARQUITECTURA Y ESTRUCTURAS
Explicación de la segunda solución mencionada en Forma Resistente para transmitir los esfuerzos horizontales al suelo en arcos y bóvedas. ____________________________________________________________________________________________________________________ TAREA VOLUNTARIA Nº 02 –T/2 - ALUM: PAOLA ALARCÓN - ARQUITECTURA Y ESTRUCTURAS - 1º SEM FAUG
2

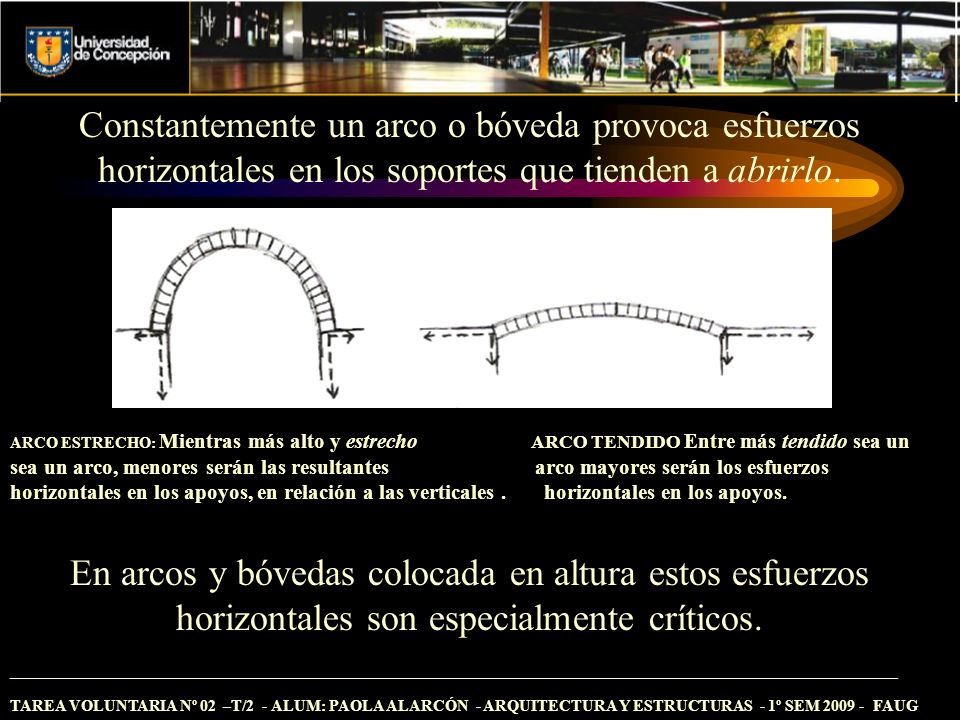

Constantemente un arco o bóveda provoca esfuerzos horizontales en los soportes que tienden a abrirlo. ARCO ESTRECHO: Mientras más alto y estrecho ARCO TENDIDO Entre más tendido sea un sea un arco, menores serán las resultantes arco mayores serán los esfuerzos horizontales en los apoyos, en relación a las verticales horizontales en los apoyos. En arcos y bóvedas colocada en altura estos esfuerzos horizontales son especialmente críticos. _______________________________________________________________________________________________________________ TAREA VOLUNTARIA Nº 02 –T/2 - ALUM: PAOLA ALARCÓN - ARQUITECTURA Y ESTRUCTURAS - 1º SEM FAUG
3
Casos muy comunes en puentes, acueductos o bóvedas subterráneas .

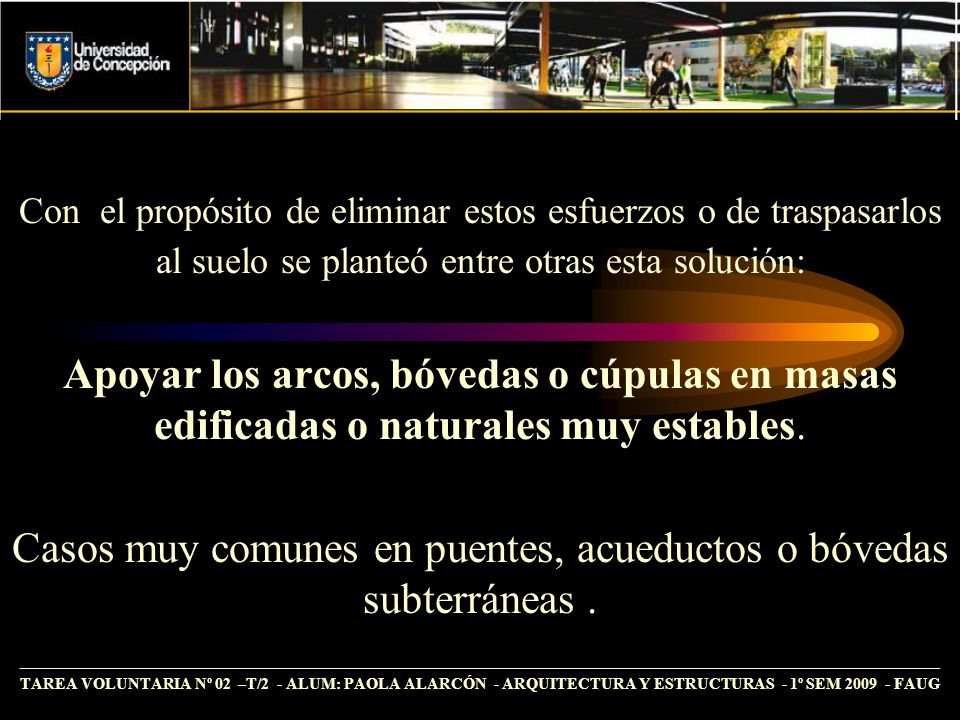

Con el propósito de eliminar estos esfuerzos o de traspasarlos al suelo se planteó entre otras esta solución: Apoyar los arcos, bóvedas o cúpulas en masas edificadas o naturales muy estables. Casos muy comunes en puentes, acueductos o bóvedas subterráneas . ___________________________________________________________________________________________________________________ TAREA VOLUNTARIA Nº 02 –T/2 - ALUM: PAOLA ALARCÓN - ARQUITECTURA Y ESTRUCTURAS - 1º SEM FAUG
4

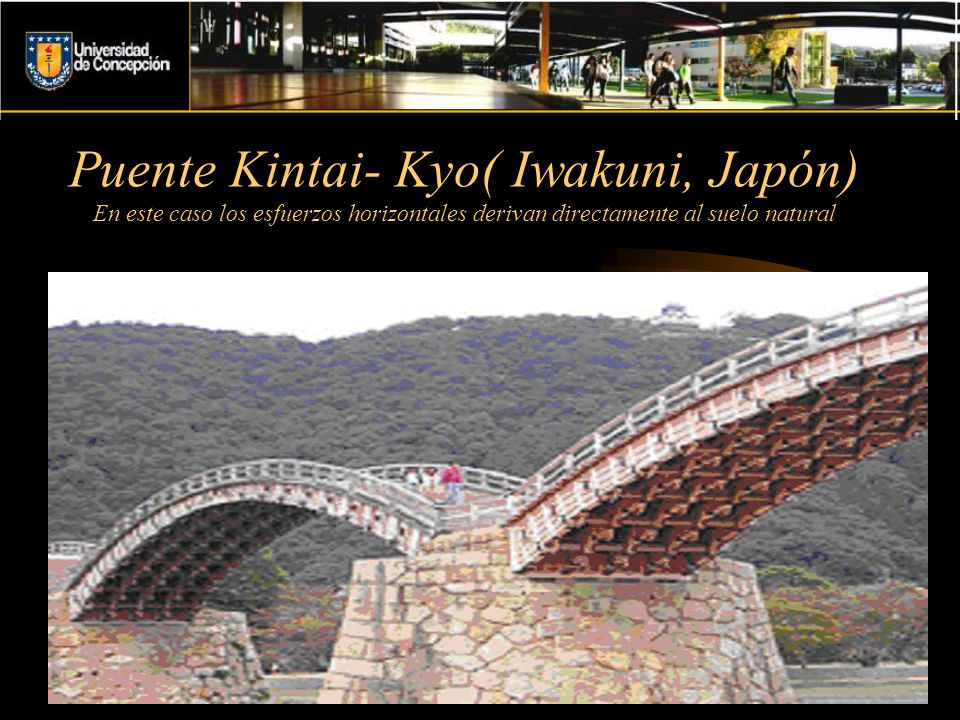

Puente Kintai- Kyo( Iwakuni, Japón) En este caso los esfuerzos horizontales derivan directamente al suelo natural
5

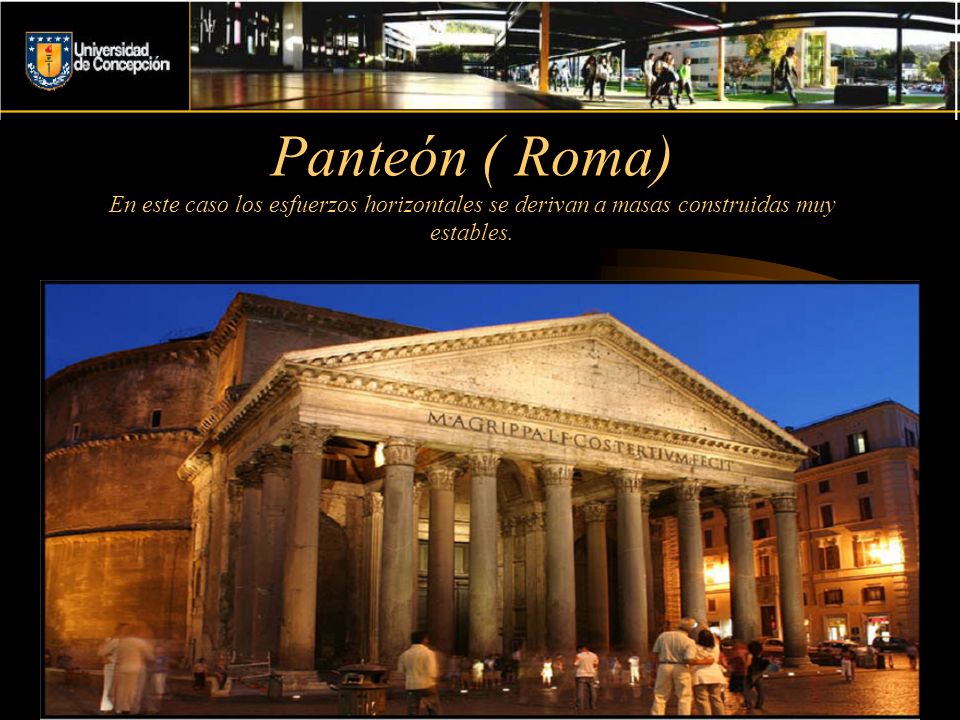

Panteón ( Roma) En este caso los esfuerzos horizontales se derivan a masas construidas muy estables.
