G e o t é r m i c a Valeria Vázquez Vianney Fuentes Mariel Rodríguez

Presentación del tema: "G e o t é r m i c a Valeria Vázquez Vianney Fuentes Mariel Rodríguez"— Transcripción de la presentación:

1 G e o t é r m i c a Valeria Vázquez Vianney Fuentes Mariel Rodríguez
Álvaro Pavlovich Omar Mondragón

2 ¿Qué es la energía geotérmica?
La energía geotérmica o geotermia es aquella energía obtenida del calor del interior de la tierra que se ha concentrado en ciertos yacimientos del subsuelo. A éstos se les conoce como yacimientos geotérmicos.

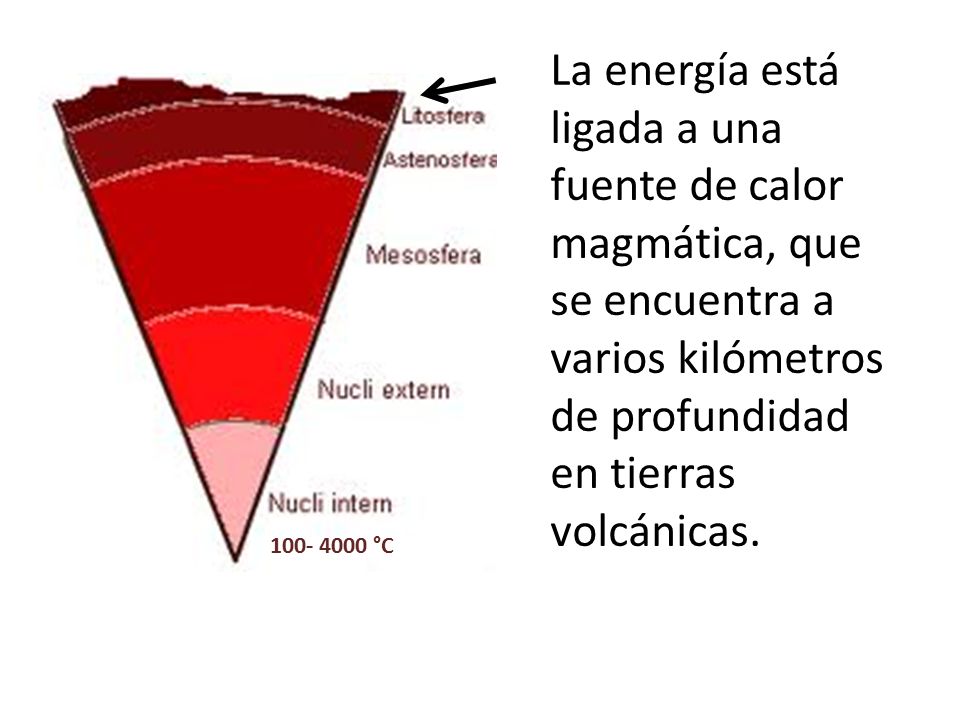

3 La energía está ligada a una fuente de calor magmática, que se encuentra a varios kilómetros de profundidad en tierras volcánicas. °C

4 Antecedentes de la Geotermia
La presencia de volcanes, fuentes termales y otros fenómenos similares, llevó al hombre antiguo a suponer que el interior de la tierra poseía altas temperaturas. En el Siglo XVI y XVII se excavaron las primeras minas, deducidas gracias a las sensaciones térmicas, ya que la temperatura aumentaba mientras se incrementaba con la profundidad. En 1870, se comienza a incrementar el método científico para estudiar el régimen termal de la tierra.

5 Tipos de energía geotérmica
Energía geotérmica de alta temperatura. Existe en las zonas activas de la corteza. Está comprendida entre 150 y 400 °C, se produce vapor en la superficie y mediante una turbina, genera electricidad. Las técnicas utilizadas en la extracción son similares a las de la extracción de petróleo. Energía geotérmica de temperaturas medias. Es aquella en que los fluidos de los acuíferos están a temperaturas de entre 70 y 150 °C. El mejor aprovechamiento de esta fuente puede hacerse mediante sistemas urbanos reparto de calor para su uso en calefacción y en refrigeración. Energía geotérmica de baja temperatura. Ésta es aprovechable en zonas como por ejemplo las cuencas sedimentarias. Es debida al gradiente geotérmico. Hay temperaturas de 50 a 70 °C. Energía geotérmica de muy baja temperatura. Se considera cuando los fluidos se calientan a temperaturas comprendidas entre 20 y 50 °C. Esta energía se utiliza para necesidades domésticas, urbanas o agrícolas.

6 ¿Cómo funciona una central geotérmica?
Las plantas geotérmicas constan de numerosos tubos que se encargan de conducir el vapor desde los pozos hasta los generadores. Estos se pueden expandir y contraer. Los métodos que se utilizan son muy similares a las que se emplean al abrir pozos de petróleo. Sin embargo, el diámetro de los pozos es mayor, pues se deben cumplir dos funciones, el transporte de agua caliente y el vapor a presión la superficie. Planta geotérmica, Nueva Zelanda

7 Después, se separa el vapor dela gua caliente
Después, se separa el vapor dela gua caliente. Esto se hace ya que los minerales presentes en el vapor podrían dañar la maquinaria de la instalación geotérmica. El vapor se manda a una maquina depuradora, la cual se encarga de eliminar cualquier sustancia presente en esas gotas. Al estar finalmente depurado, el vapor pasa a unas enormes tuberías que llegan a la planta generadora de electricidad.

8 Proceso de reinyección.
Al final del proceso el resultante del vapor enviado previamente a la generadora de electricidad se envía a pozos de reinyección para que no se agote el yacimiento geotérmico. El vapor continúa hacia las turbinas que con su rotación mueve un generador que produce energía eléctrica. Después de la turbina el vapor es condensado y enfriado en torres y lagunas.

9

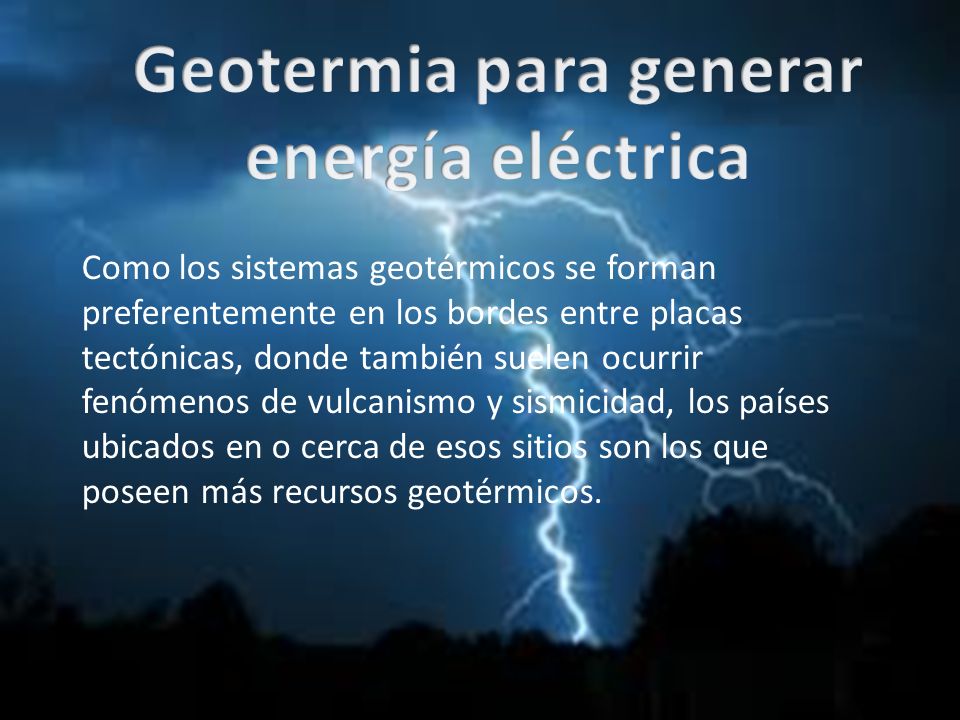

10 Geotermia para generar energía eléctrica
Como los sistemas geotérmicos se forman preferentemente en los bordes entre placas tectónicas, donde también suelen ocurrir fenómenos de vulcanismo y sismicidad, los países ubicados en o cerca de esos sitios son los que poseen más recursos geotérmicos.

11 Países con mayor capacidad geotermoeléctrica
Estados Unidos Filipinas Indonesia México Italia MW País

12 La geotermia en México Hay cinco campos geotérmicos identificados en México, cuatro de las cuales se encuentran bajo explotación con una capacidad total instalada de 958 MW, lo que representa el 2.1% de la capacidad eléctrica total del país operada por la Comisión Federal de Electricidad (CFE). Tales campos son los siguientes:   Cerro Prieto, B.C., con 720 MW de capacidad.  Los Azufres, Mich., con 188 MW de capacidad.   Los Humeros, Pue., con 40 MW de capacidad.   Las Tres Vírgenes, B.C.S., con 10 MW de capacidad.   Cerritos Colorados, Jal., con un potencial estimado por la CFE en 75 MW.

13 Ventajas de la geotermia
Bajos niveles de emisión de CO2, dióxido, dióxido de sulfuro y nitrógeno por las plantas generadoras. No se requieren grandes extensiones de terreno. Las plantas geotérmicas están diseñadas para trabajar 27/7 durante todo el día del año. Son también resistentes a las interrupciones de generación de poder. Facilidad de expansión y de cubrir el aumento de demanda de energía. Accesibilidad a localidades remotas donde es económicamente imposible transportar energía.

14 Desventajas de la geotermia
Gran gasto que involucra construir las plantas. Comúnmente para desarrollarlas se deben perforar hoyos profundos en roca dura para conseguir la fuente geotérmica. La ubicación: Debe haber una cantidad segura de magma y un área de desalojamiento para calentar el agua. Olor: Un problema común con plantas geotérmicas es mal olor ocasionado por el hidrógeno y el sulfuro del subsuelo. A veces se deben utilizar químicos para quitarle al fluido geotérmico sustancias que pueden ocasionar corrosión en los equipos. Estos forman un fango tóxico.

15 Conclusión Al haber comenzado con la investigación necesaria para realizar el proyecto teníamos una idea muy superficial de lo que era la geotermia, y lo que esta involucraba. Al haber completado nuestro trabajo creemos que es vital el reemplazo de métodos de generación de energía por la geotermia. Ésta involucra altos costos, pero sin embargo se ven opacados por los numerosos beneficios que tiene. Principalmente la poca contaminación que causa. Es muy importante cambiar nuestras fuentes de energía por aquellas que sea sustentables y ecológicas.
