¿Qué es? HDCVI (High Definition Composite Video Interface, o Interfaz Compuesta de Vídeo de Alta Definición) es una tecnología cuyo objetivo es superar.

Presentación del tema: "¿Qué es? HDCVI (High Definition Composite Video Interface, o Interfaz Compuesta de Vídeo de Alta Definición) es una tecnología cuyo objetivo es superar."— Transcripción de la presentación:

1

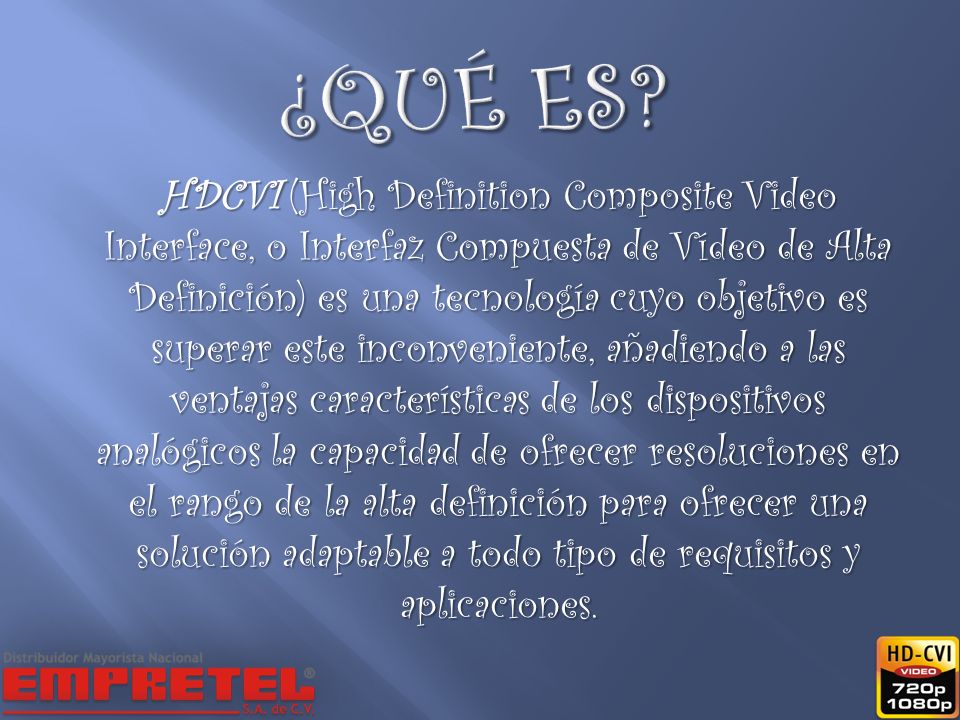

2 ¿Qué es? HDCVI (High Definition Composite Video Interface, o Interfaz Compuesta de Vídeo de Alta Definición) es una tecnología cuyo objetivo es superar este inconveniente, añadiendo a las ventajas características de los dispositivos analógicos la capacidad de ofrecer resoluciones en el rango de la alta definición para ofrecer una solución adaptable a todo tipo de requisitos y aplicaciones.

3 2012 DAHUA anuncio su propio estándar CCTV de Alta Definición.
No es un estándar abierto.

4 Ventajas Sin Compresión ni latencias: La Principal Ventaja de la tecnología HD-CVI frente al sistema IP es la Visualización de las cámaras en tiempo real sin ningún tipo de retraso debido a la conexión directa entre el DVR y la Cámara sin compresión, además de una conexión simple sin necesidad de conectar equipo extra como switches o routers. Mayor distancia de transmisión: La tecnología HD-CVI utiliza una nueva modulación para transmitir la señal, más inmune a la atenuación propia del medio coaxial, al ruido y las interferencias producidas por otras señales electromagnéticas. Hasta de 300 a 500 metros sin la necesidad de ningún transceptor además de costo relativamente menor que la tecnología IP.

5 c Múltiples Señales un solo cable: HD-CVI combinación múltiples señales en un mismo medio de transmisión. Las señales esenciales en toda instalación de video vigilancia, esto es, el vídeo, el audio e incluso señales de control, se transmiten a la vez a través del mismo cable coaxial. Compatibilidad IP: Además de las resoluciones 1080p y 720p de alta definición, los DVR's SIESSE HD-CVI también pueden configurarse para utilizar cámaras IPS a resoluciones de 1080p 2Mps máximo.

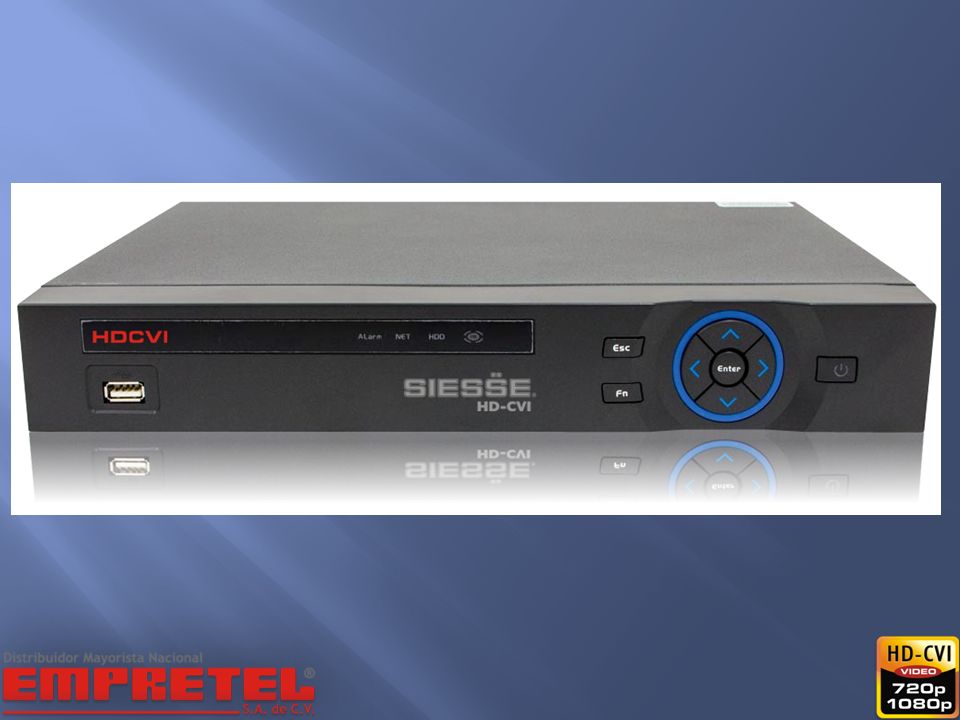

6 Dvr’s

7

8 MODELO : D1204CV-2U

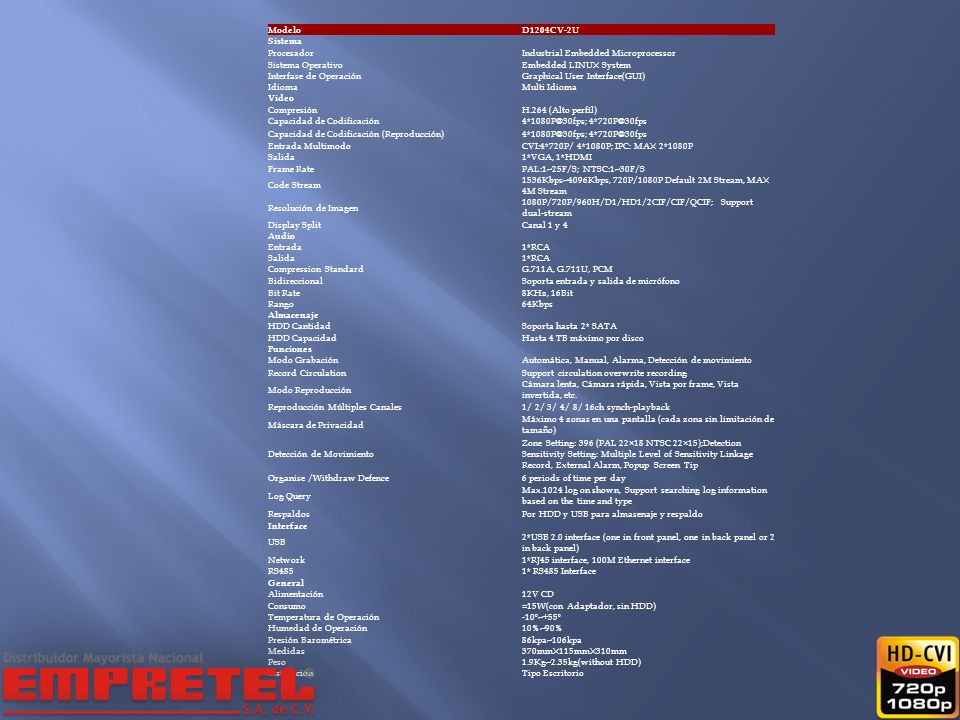

9 Modelo D1204CV-2U Sistema Procesador Industrial Embedded Microprocessor Sistema Operativo Embedded LINUX System Interfase de Operación Graphical User Interface(GUI) Idioma Multi Idioma Video Compresión H.264 (Alto perfíl) Capacidad de Codificación Capacidad de Codificación (Reproducción) Entrada Multimodo CVI:4*720P/ 4*1080P; IPC: MAX 2*1080P Salida 1*VGA, 1*HDMI Frame Rate PAL:1~25F/S; NTSC:1~30F/S Code Stream 1536Kbps~4096Kbps, 720P/1080P Default 2M Stream, MAX 4M Stream Resolución de Imagen 1080P/720P/960H/D1/HD1/2CIF/CIF/QCIF; Support dual-stream Display Split Canal 1 y 4 Audio Entrada 1*RCA Compression Standard G.711A, G.711U, PCM Bidireccional Soporta entrada y salida de micrófono Bit Rate 8KHz, 16Bit Rango 64Kbps Almacenaje HDD Cantidad Soporta hasta 2* SATA HDD Capacidad Hasta 4 TB máximo por disco Funciones Modo Grabación Automática, Manual, Alarma, Detección de movimiento Record Circulation Support circulation overwrite recording Modo Reproducción Cámara lenta, Cámara rápida, Vista por frame, Vista invertida, etc. Reproducción Múltiples Canales 1/ 2/ 3/ 4/ 8/ 16ch synch-playback Máscara de Privacidad Máximo 4 zonas en una pantalla (cada zona sin limitación de tamaño) Detección de Movimiento Zone Setting: 396 (PAL 22×18 NTSC 22×15);Detection Sensitivity Setting: Multiple Level of Sensitivity Linkage Record, External Alarm, Popup Screen Tip Organise /Withdraw Defence 6 periods of time per day Log Query Max.1024 log on shown, Support searching log information based on the time and type Respaldos Por HDD y USB para almasenaje y respaldo Interface USB 2*USB 2.0 interface (one in front panel, one in back panel or 2 in back panel) Network 1*RJ45 interface, 100M Ethernet interface RS485 1* RS485 Interface General Alimentación 12V CD Consumo =15W(con Adaptador, sin HDD) Temperatura de Operación -10º~+55º Humedad de Operación 10%~90% Presión Barométrica 86kpa~106kpa Medidas 370mmX115mmX310mm Peso 1.9Kg~2.35kg(without HDD) Instalación Tipo Escritorio

10

11 MODELO : D1208CV-2U

12 Model Number D1208CV-2U Systema Procesador Industrial Embedded Microprocessor Sistema Operativo Embedded LINUX System Interfase de Operación Graphical User Interface(GUI) Idioma Multi Idioma Video Compresión H.264 (Alto perfíl) Capacidad de Codificación Capacidad de Codificación (Reproducción) Entrada Multimodo CVI:4*720P/ 4*1080P; IPC: MAX 2*1080P Salida 1*VGA, 1*HDMI Frame Rate PAL:1~25F/S; NTSC:1~30F/S Code Stream 1536Kbps~4096Kbps, 720P/1080P Default 2M Stream, MAX 4M Stream Resolución de Imagen 1080P/720P/960H/D1/HD1/2CIF/CIF/QCIF; Support dual-stream Display Split Canal 1, 4 y 8 Audio Entrada 1*RCA Compression Standard G.711A, G.711U, PCM Bidireccional Soporta entrada y salida de micrófono Bit Rate 8KHz, 16Bit Rango 64Kbps Almacenaje HDD Cantidad Soporta hasta 2* SATA HDD Capacidad Hasta 4 TB máximo por disco Funciones Modo Grabación Automática, Manual, Alarma, Detección de movimiento Record Circulation Support circulation overwrite recording Modo Reproducción Cámara lenta, Cámara rápida, Vista por frame, Vista invertida, etc. Reproducción Múltiples Canales 1/ 2/ 3/ 4/ 8/ 16ch synch-playback Máscara de Privacidad Máximo 4 zonas en una pantalla (cada zona sin limitación de tamaño) Detección de Movimiento Zone Setting: 396 (PAL 22×18 NTSC 22×15);Detection Sensitivity Setting: Multiple Level of Sensitivity Linkage Record, External Alarm, Popup Screen Tip Organise /Withdraw Defence 6 periods of time per day Log Query Max.1024 log on shown, Support searching log information based on the time and type Respaldos Por HDD y USB para almasenaje y respaldo Interface USB 2*USB 2.0 interface (one in front panel, one in back panel or 2 in back panel) Network 1*RJ45 interface, 100M Ethernet interface RS485 1* RS485 Interface General Alimentación 12V CD Consumo =15W(con Adaptador, sin HDD) Temperatura de Operación -10º~+55º Humedad de Operación 10%~90% Presión Barométrica 86kpa~106kpa Medidas 370mmX115mmX310mm Peso 1.9Kg~2.35kg(without HDD) Instalación Tipo Escritorio

13

14 CAMARAS

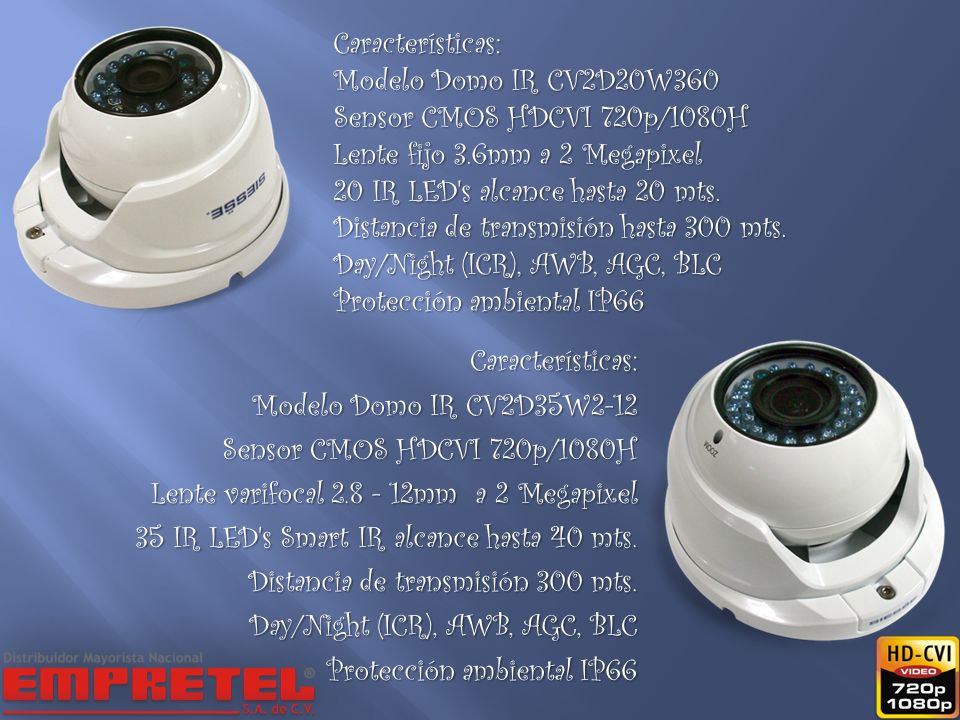

15 Características: Modelo Domo IR CV2D20W360 Sensor CMOS HDCVI 720p/1080H Lente fijo 3.6mm a 2 Megapixel 20 IR LED's alcance hasta 20 mts. Distancia de transmisión hasta 300 mts. Day/Night (ICR), AWB, AGC, BLC Protección ambiental IP66 Características: Modelo Domo IR CV2D35W2-12 Sensor CMOS HDCVI 720p/1080H Lente varifocal mm a 2 Megapixel 35 IR LED's Smart IR alcance hasta 40 mts. Distancia de transmisión 300 mts. Day/Night (ICR), AWB, AGC, BLC Protección ambiental IP66

16 Características: Modelo Bullet IR CV2B35W360 Sensor CMOS HDCVI 720p/1080H Lente fijo 3.6mm a 2 Megapixel 35 IR LED's alcance hasta 30 mts. Distancia de transmisión 300 mts. Day/Night (ICR), AWB, AGC, BLC Protección ambiental IP66.

17 Características: Modelo Bullet IR CV2B04W2-12 Sensor CMOS HDCVI 720p/1080H Lente varifocal mm a 2 Megapixel 4 IR LED's Array alcance hasta 50 mts. Distancia de transmisión 300 mts. Day/Night (ICR), AWB, AGC, BLC Protección ambiental IP66.

18 DUDAS Y COMENTARIOS

19 GRACIAS POR SU ATENCIÓN.
Edgar Eguia Garcia Soporte y Garantías Tel: 01 (81)
