HORATEMAEXPONEAPOYATIEMPO 8.45 – 9.10 Ingreso y registro EP - Lorena Reyes Katharine Schmidt 25 minutos 9.10 – 9.15InstruccionesLorena Reyes Estrella Ruiz.

Presentación del tema: "HORATEMAEXPONEAPOYATIEMPO 8.45 – 9.10 Ingreso y registro EP - Lorena Reyes Katharine Schmidt 25 minutos 9.10 – 9.15InstruccionesLorena Reyes Estrella Ruiz."— Transcripción de la presentación:

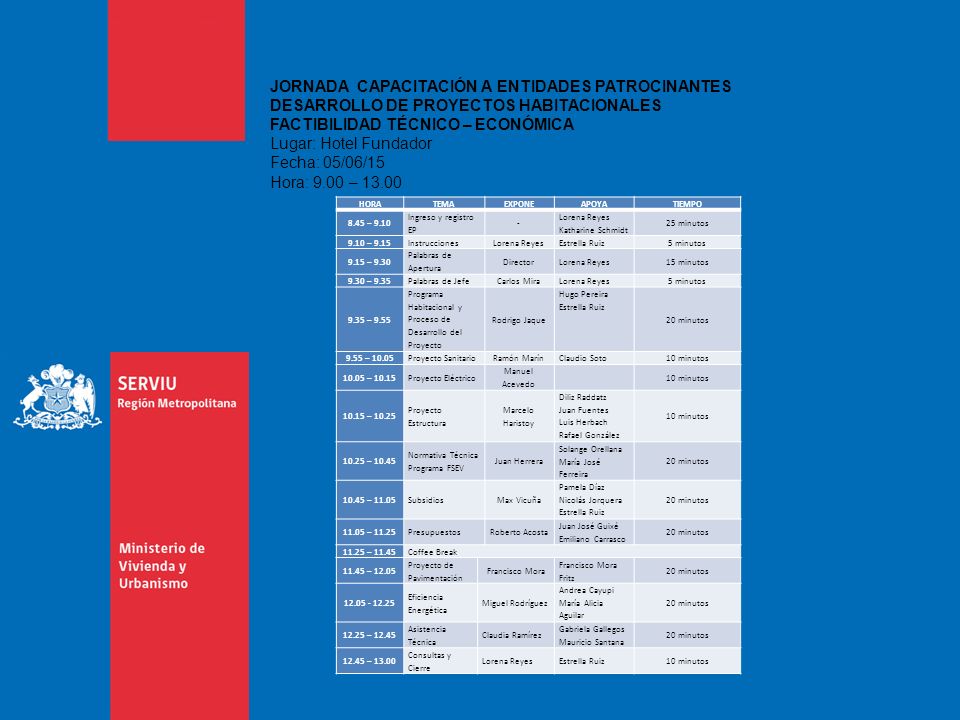

1 HORATEMAEXPONEAPOYATIEMPO 8.45 – 9.10 Ingreso y registro EP - Lorena Reyes Katharine Schmidt 25 minutos 9.10 – 9.15InstruccionesLorena Reyes Estrella Ruiz 5 minutos 9.15 – 9.30 Palabras de Apertura DirectorLorena Reyes15 minutos 9.30 – 9.35Palabras de JefeCarlos MiraLorena Reyes5 minutos 9.35 – 9.55 Programa Habitacional y Proceso de Desarrollo del Proyecto Rodrigo Jaque Hugo Pereira Estrella Ruiz 20 minutos 9.55 – 10.05Proyecto SanitarioRamón MarínClaudio Soto10 minutos 10.05 – 10.15Proyecto Eléctrico Manuel Acevedo 10 minutos 10.15 – 10.25 Proyecto Estructura Marcelo Haristoy Diliz Raddatz Juan Fuentes Luis Herbach Rafael González 10 minutos 10.25 – 10.45 Normativa Técnica Programa FSEV Juan Herrera Solange Orellana María José Ferreira 20 minutos 10.45 – 11.05SubsidiosMax Vicuña Pamela Díaz Nicolás Jorquera Estrella Ruiz 20 minutos 11.05 – 11.25PresupuestosRoberto Acosta Juan José Guixé Emiliano Carrasco 20 minutos 11.25 – 11.45Coffee Break 11.45 – 12.05 Proyecto de Pavimentación Francisco Mora Francisco Mora Fritz 20 minutos 12.05 - 12.25 Eficiencia Energética Miguel Rodríguez Andrea Cayupi María Alicia Aguilar 20 minutos 12.25 – 12.45 Asistencia Técnica Claudia Ramírez Gabriela Gallegos Mauricio Santana 20 minutos 12.45 – 13.00 Consultas y Cierre Lorena ReyesEstrella Ruiz10 minutos JORNADA CAPACITACIÓN A ENTIDADES PATROCINANTES DESARROLLO DE PROYECTOS HABITACIONALES FACTIBILIDAD TÉCNICO – ECONÓMICA Lugar: Hotel Fundador Fecha: 05/06/15 Hora: 9.00 – 13.00

2 Cómo desarrollar Proyectos Habitacionales en el marco del DS N°49 FACTIBILIDAD TECNICO - ECONOMICA Expositor Francisco Mora Fritz

3 Cómo elaborar Proyectos de Pavimentación y Aguas Lluvias en el desarrollo de Proyectos Habitacionales en el marco del DS N°49 FACTIBILIDAD TECNICO - ECONOMICA

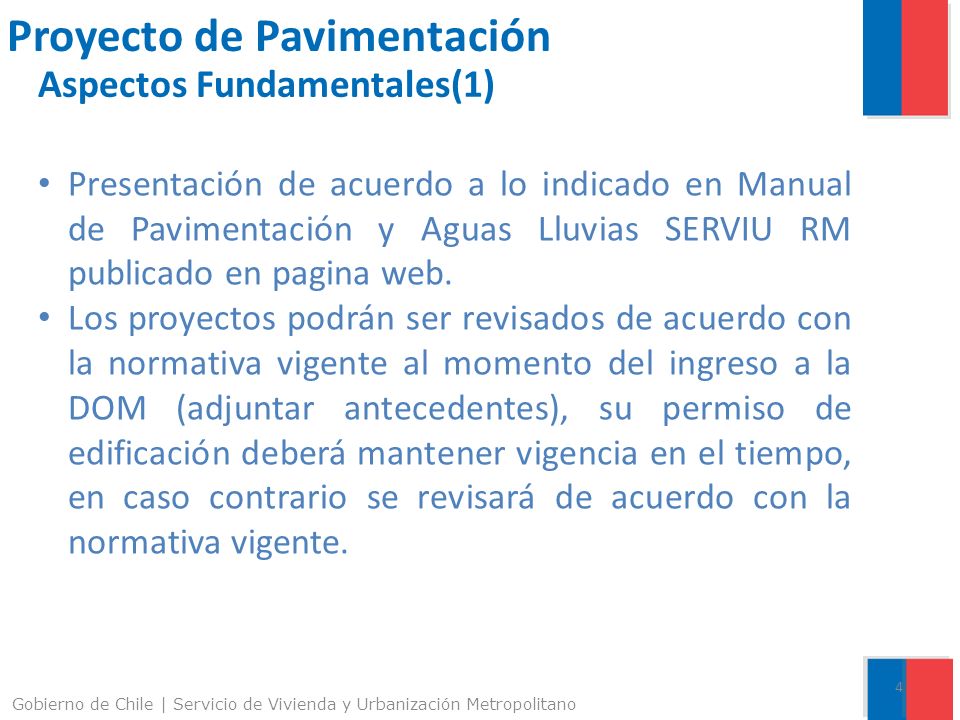

4 4 Gobierno de Chile | Servicio de Vivienda y Urbanización Metropolitano Proyecto de Pavimentación Presentación de acuerdo a lo indicado en Manual de Pavimentación y Aguas Lluvias SERVIU RM publicado en pagina web. Los proyectos podrán ser revisados de acuerdo con la normativa vigente al momento del ingreso a la DOM (adjuntar antecedentes), su permiso de edificación deberá mantener vigencia en el tiempo, en caso contrario se revisará de acuerdo con la normativa vigente. Aspectos Fundamentales(1)

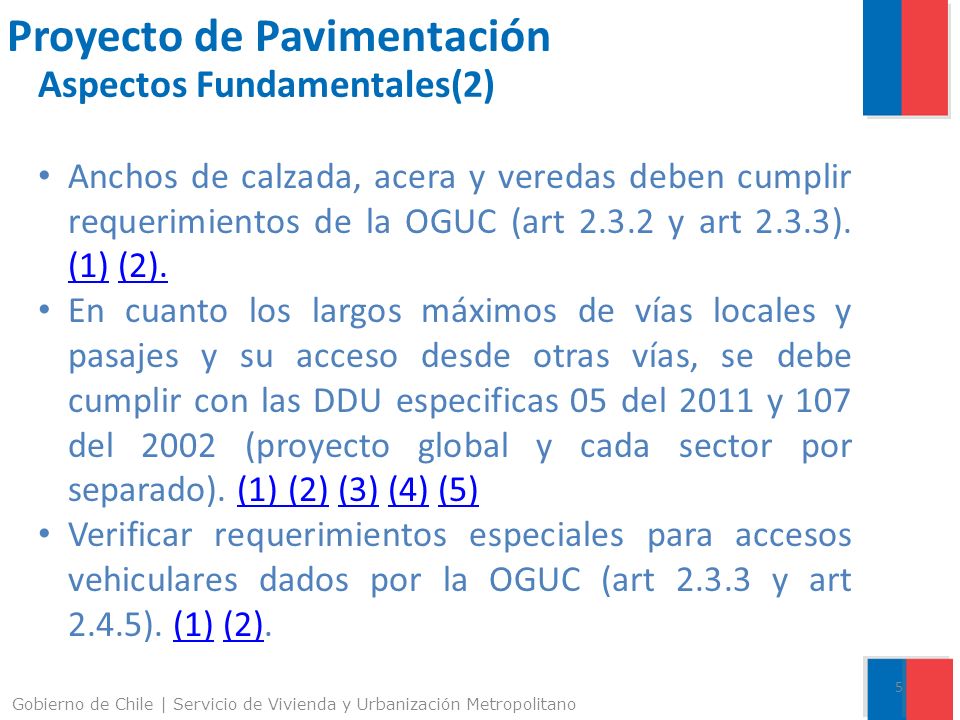

5 5 Gobierno de Chile | Servicio de Vivienda y Urbanización Metropolitano Proyecto de Pavimentación Anchos de calzada, acera y veredas deben cumplir requerimientos de la OGUC (art 2.3.2 y art 2.3.3). (1) (2). (1)(2). En cuanto los largos máximos de vías locales y pasajes y su acceso desde otras vías, se debe cumplir con las DDU especificas 05 del 2011 y 107 del 2002 (proyecto global y cada sector por separado). (1) (2) (3) (4) (5)(1) (2)(3)(4)(5) Verificar requerimientos especiales para accesos vehiculares dados por la OGUC (art 2.3.3 y art 2.4.5). (1) (2).(1)(2) Aspectos Fundamentales(2)

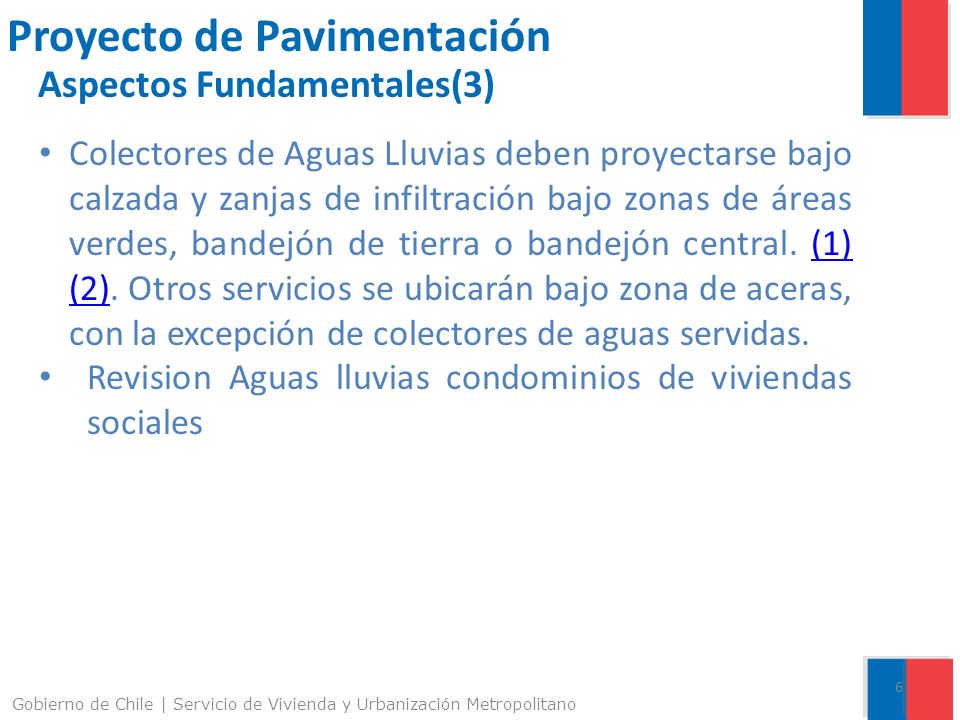

6 6 Gobierno de Chile | Servicio de Vivienda y Urbanización Metropolitano Proyecto de Pavimentación Colectores de Aguas Lluvias deben proyectarse bajo calzada y zanjas de infiltración bajo zonas de áreas verdes, bandejón de tierra o bandejón central. (1) (2). Otros servicios se ubicarán bajo zona de aceras, con la excepción de colectores de aguas servidas.(1) (2) Revision Aguas lluvias condominios de viviendas sociales Aspectos Fundamentales(3)

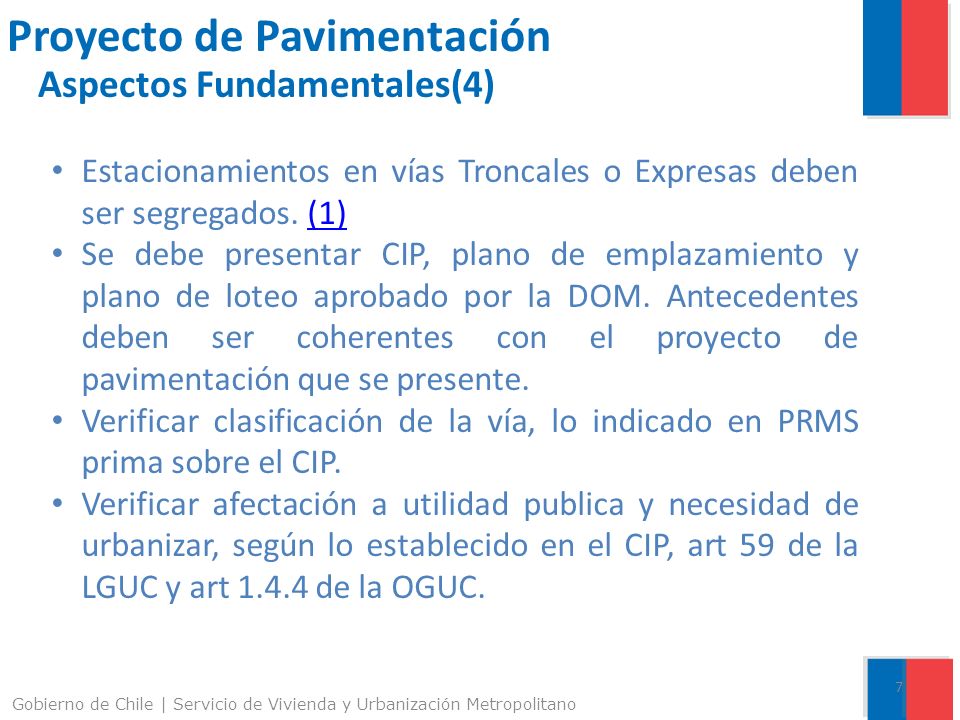

7 7 Gobierno de Chile | Servicio de Vivienda y Urbanización Metropolitano Proyecto de Pavimentación Estacionamientos en vías Troncales o Expresas deben ser segregados. (1)(1) Se debe presentar CIP, plano de emplazamiento y plano de loteo aprobado por la DOM. Antecedentes deben ser coherentes con el proyecto de pavimentación que se presente. Verificar clasificación de la vía, lo indicado en PRMS prima sobre el CIP. Verificar afectación a utilidad publica y necesidad de urbanizar, según lo establecido en el CIP, art 59 de la LGUC y art 1.4.4 de la OGUC. Aspectos Fundamentales(4)

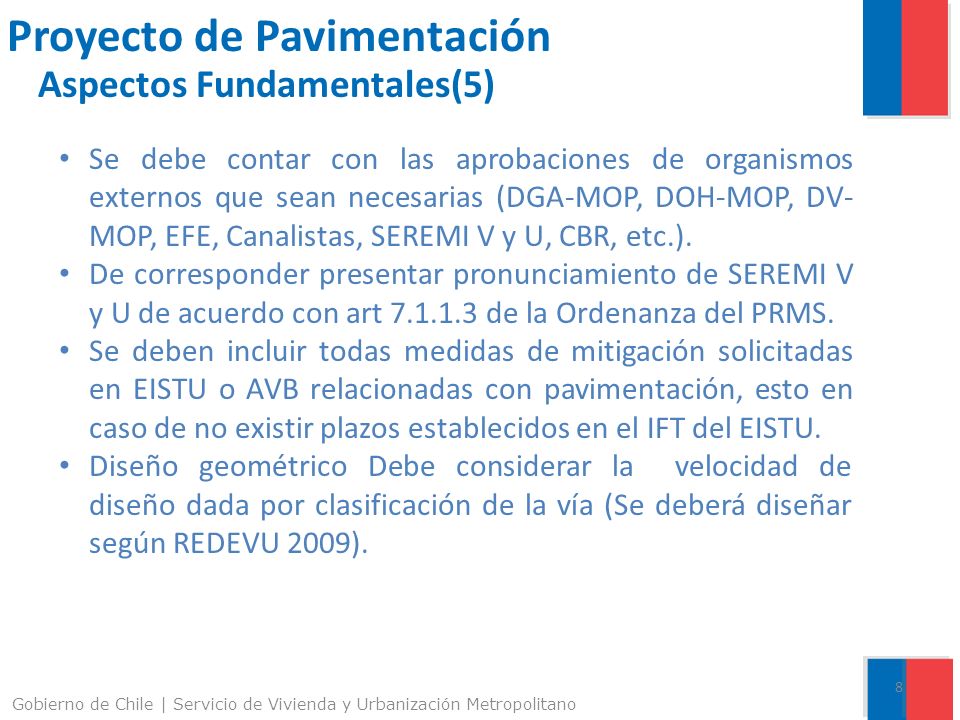

8 8 Gobierno de Chile | Servicio de Vivienda y Urbanización Metropolitano Proyecto de Pavimentación Aspectos Fundamentales(5) Se debe contar con las aprobaciones de organismos externos que sean necesarias (DGA-MOP, DOH-MOP, DV- MOP, EFE, Canalistas, SEREMI V y U, CBR, etc.). De corresponder presentar pronunciamiento de SEREMI V y U de acuerdo con art 7.1.1.3 de la Ordenanza del PRMS. Se deben incluir todas medidas de mitigación solicitadas en EISTU o AVB relacionadas con pavimentación, esto en caso de no existir plazos establecidos en el IFT del EISTU. Diseño geométrico Debe considerar la velocidad de diseño dada por clasificación de la vía (Se deberá diseñar según REDEVU 2009).

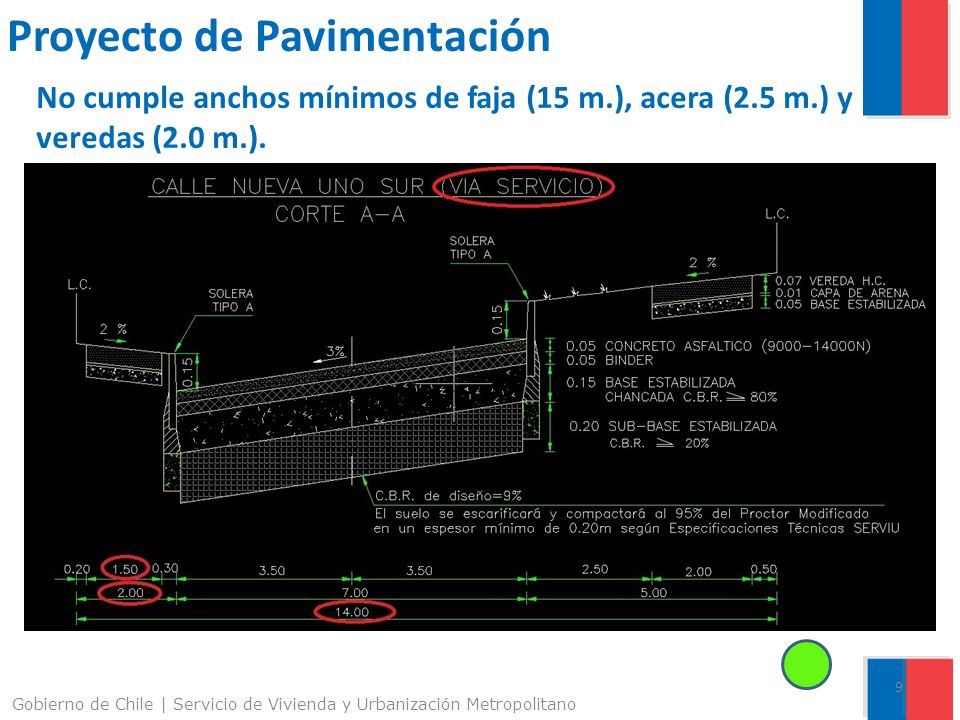

9 9 Gobierno de Chile | Servicio de Vivienda y Urbanización Metropolitano Proyecto de Pavimentación No cumple anchos mínimos de faja (15 m.), acera (2.5 m.) y veredas (2.0 m.).

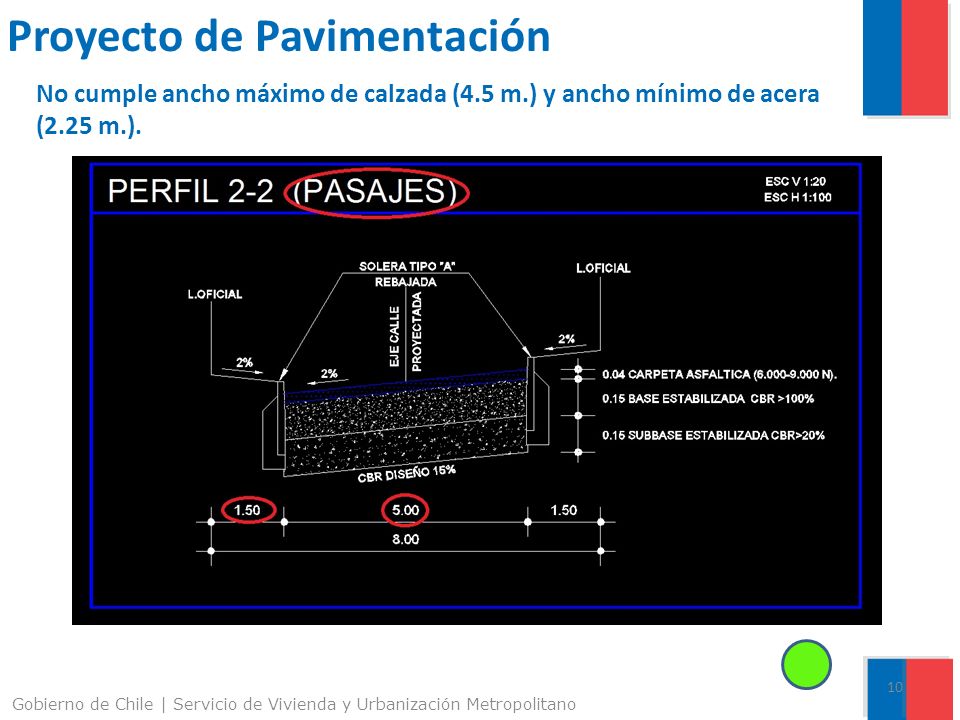

10 10 Gobierno de Chile | Servicio de Vivienda y Urbanización Metropolitano Proyecto de Pavimentación No cumple ancho máximo de calzada (4.5 m.) y ancho mínimo de acera (2.25 m.).

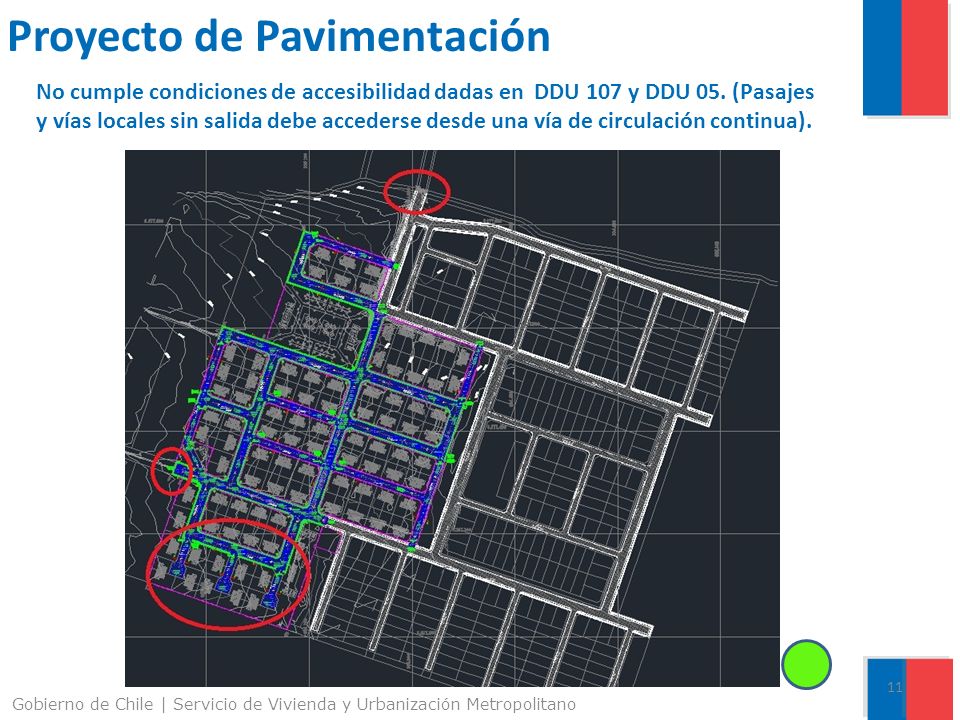

11 11 Gobierno de Chile | Servicio de Vivienda y Urbanización Metropolitano Proyecto de Pavimentación No cumple condiciones de accesibilidad dadas en DDU 107 y DDU 05. (Pasajes y vías locales sin salida debe accederse desde una vía de circulación continua).

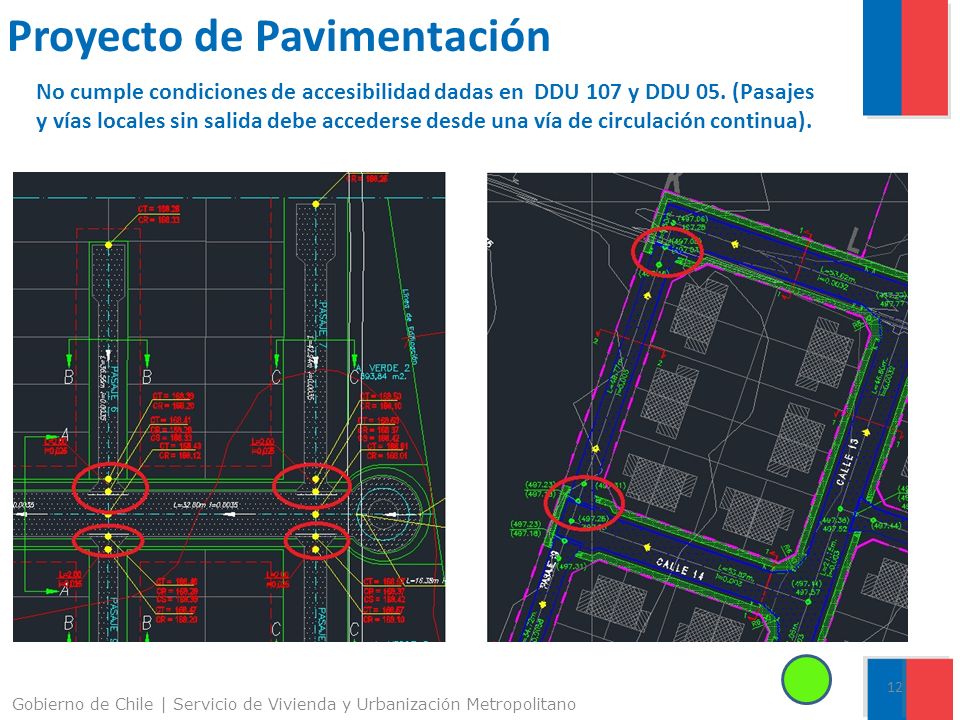

12 12 Gobierno de Chile | Servicio de Vivienda y Urbanización Metropolitano Proyecto de Pavimentación No cumple condiciones de accesibilidad dadas en DDU 107 y DDU 05. (Pasajes y vías locales sin salida debe accederse desde una vía de circulación continua).

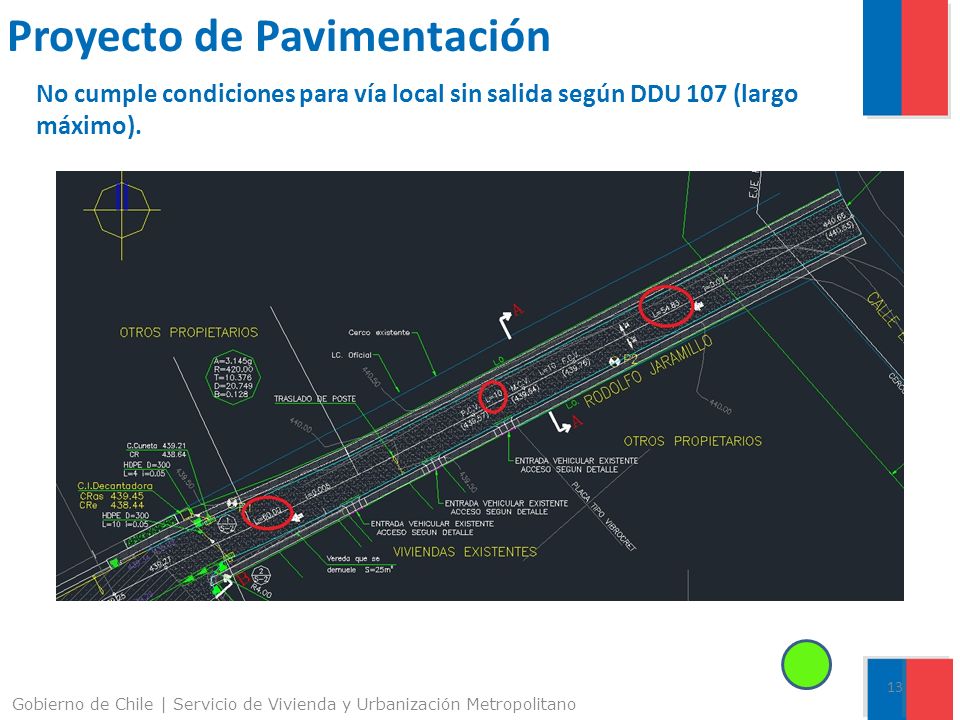

13 13 Gobierno de Chile | Servicio de Vivienda y Urbanización Metropolitano Proyecto de Pavimentación No cumple condiciones para vía local sin salida según DDU 107 (largo máximo).

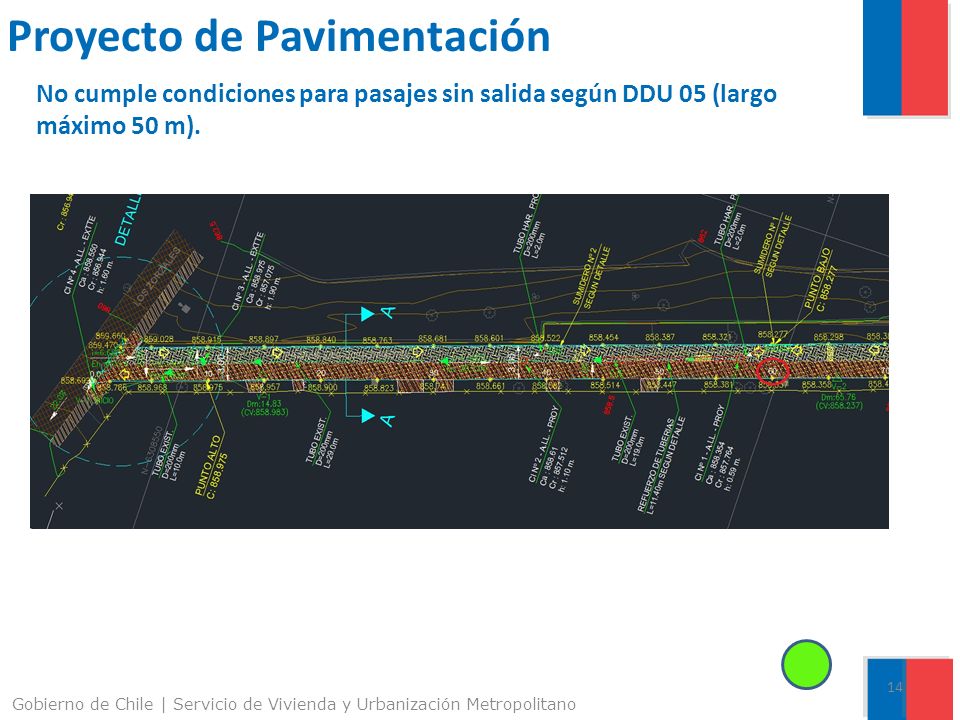

14 14 Gobierno de Chile | Servicio de Vivienda y Urbanización Metropolitano Proyecto de Pavimentación No cumple condiciones para pasajes sin salida según DDU 05 (largo máximo 50 m).

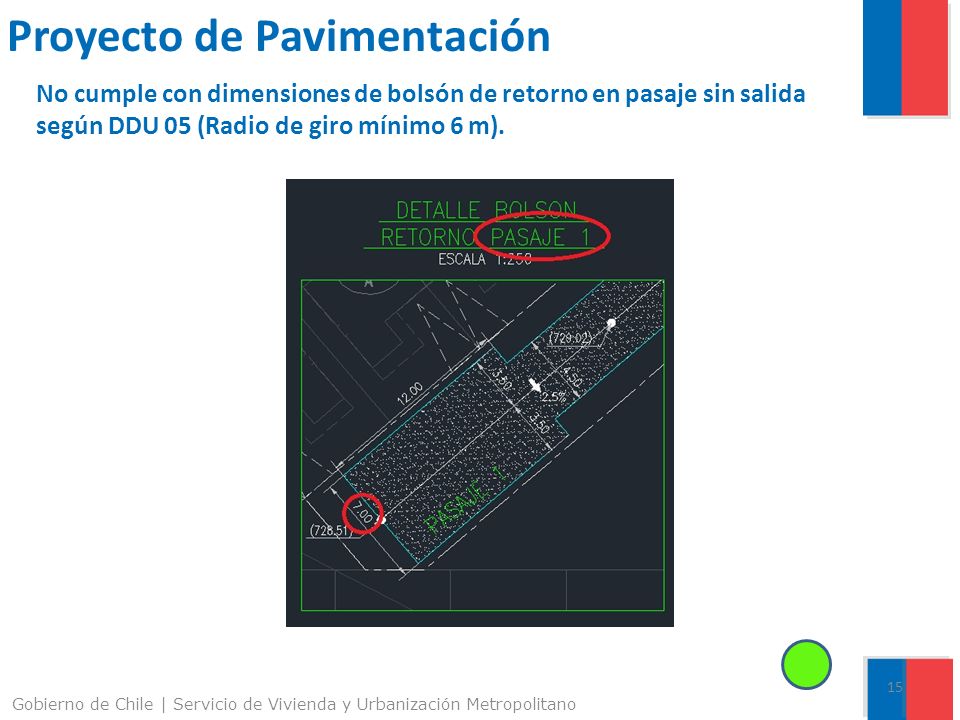

15 15 Gobierno de Chile | Servicio de Vivienda y Urbanización Metropolitano Proyecto de Pavimentación No cumple con dimensiones de bolsón de retorno en pasaje sin salida según DDU 05 (Radio de giro mínimo 6 m).

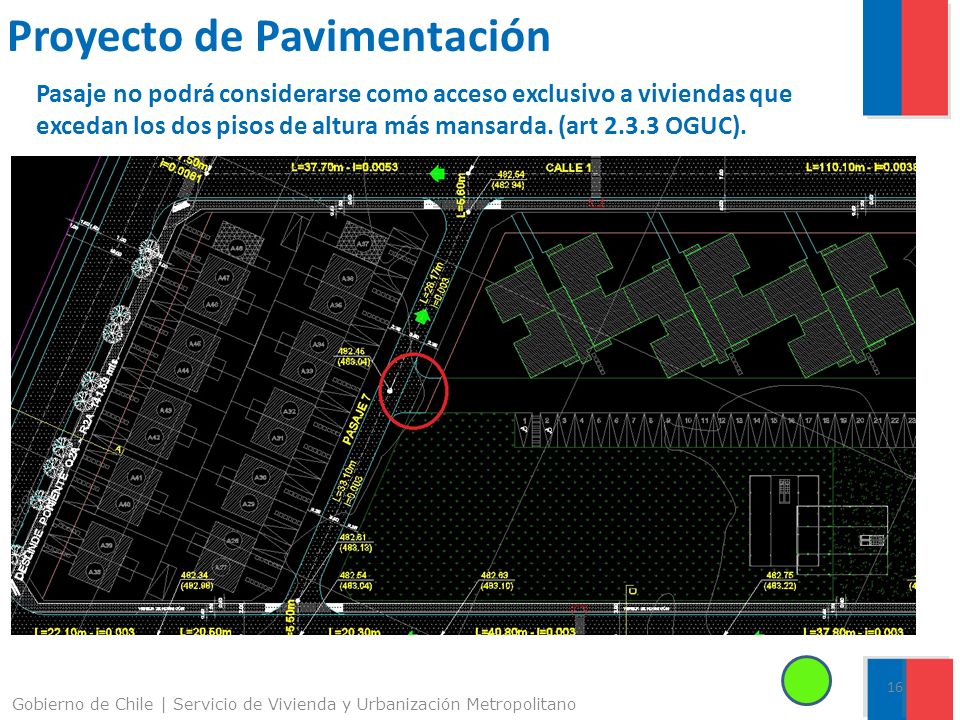

16 16 Gobierno de Chile | Servicio de Vivienda y Urbanización Metropolitano Proyecto de Pavimentación Pasaje no podrá considerarse como acceso exclusivo a viviendas que excedan los dos pisos de altura más mansarda. (art 2.3.3 OGUC).

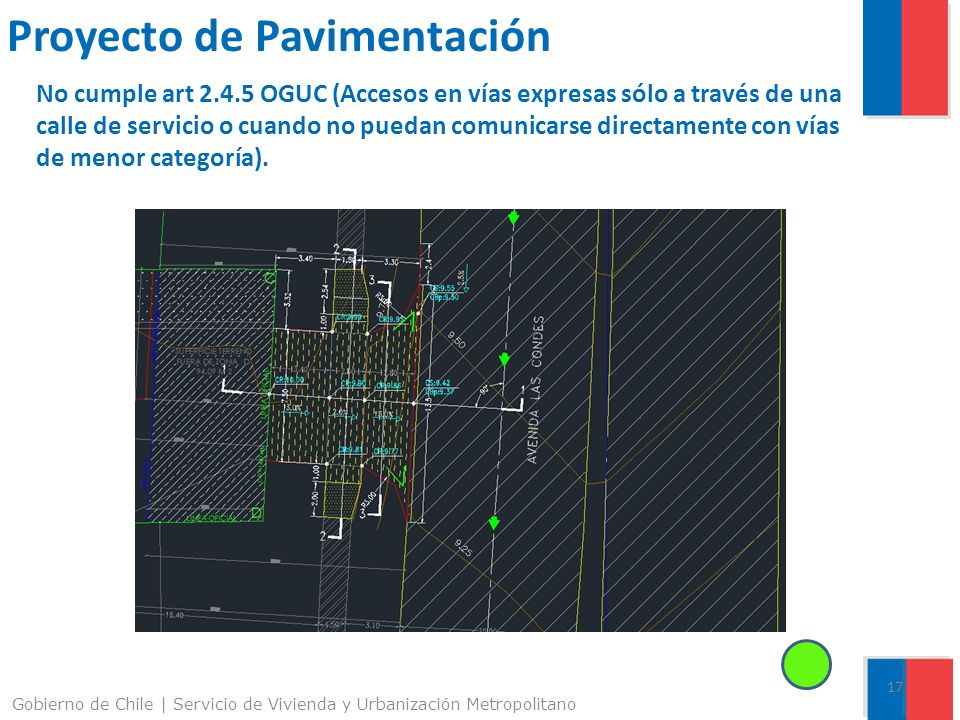

17 17 Gobierno de Chile | Servicio de Vivienda y Urbanización Metropolitano Proyecto de Pavimentación No cumple art 2.4.5 OGUC (Accesos en vías expresas sólo a través de una calle de servicio o cuando no puedan comunicarse directamente con vías de menor categoría).

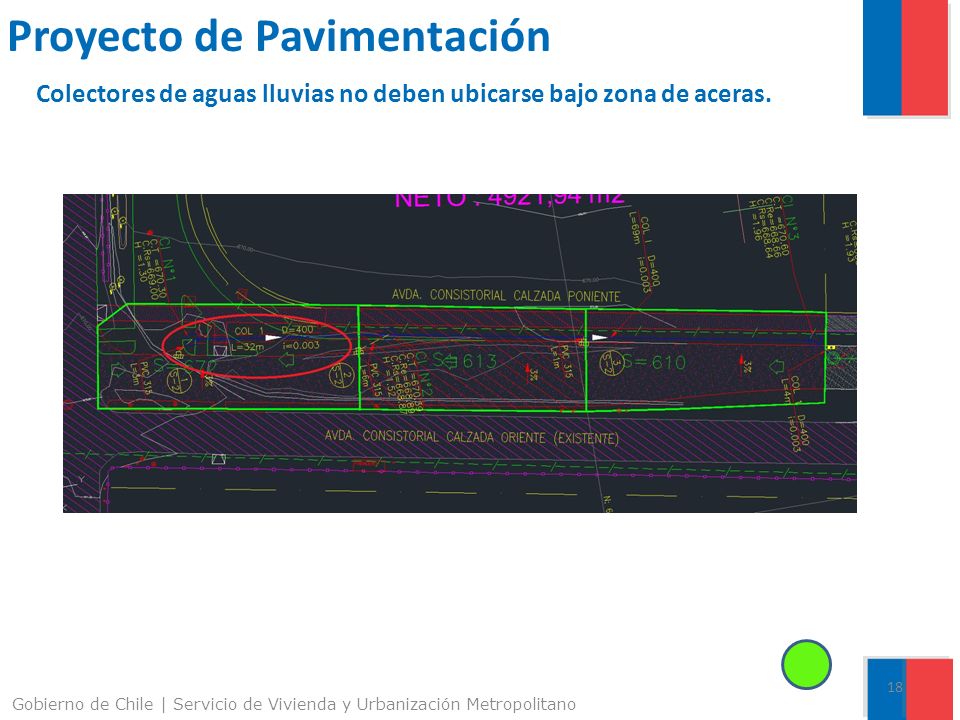

18 18 Gobierno de Chile | Servicio de Vivienda y Urbanización Metropolitano Proyecto de Pavimentación Colectores de aguas lluvias no deben ubicarse bajo zona de aceras.

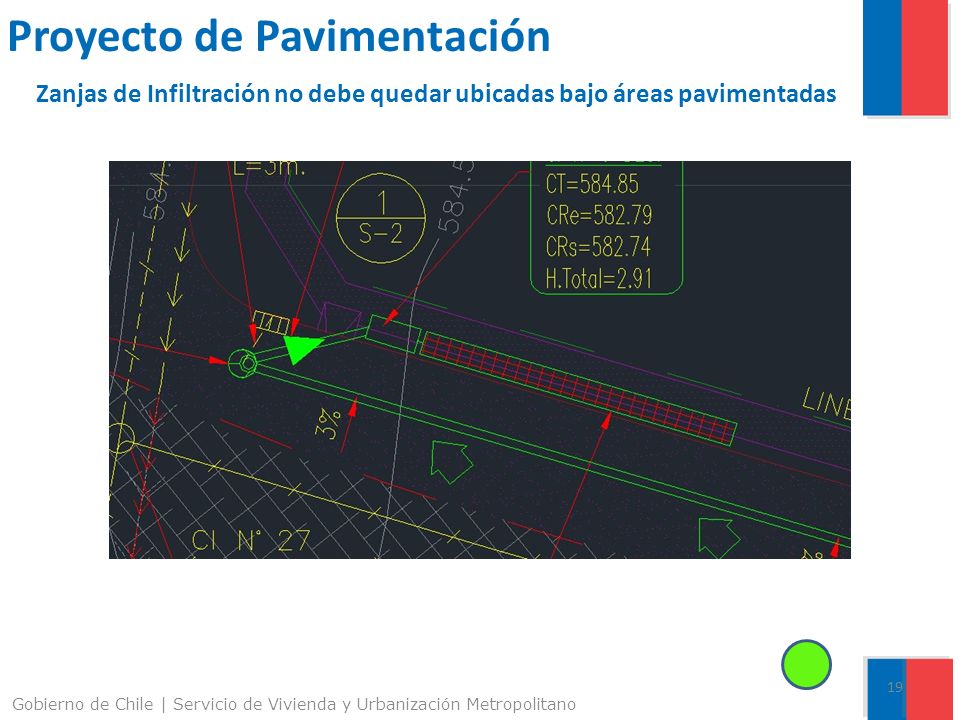

19 19 Gobierno de Chile | Servicio de Vivienda y Urbanización Metropolitano Proyecto de Pavimentación Zanjas de Infiltración no debe quedar ubicadas bajo áreas pavimentadas

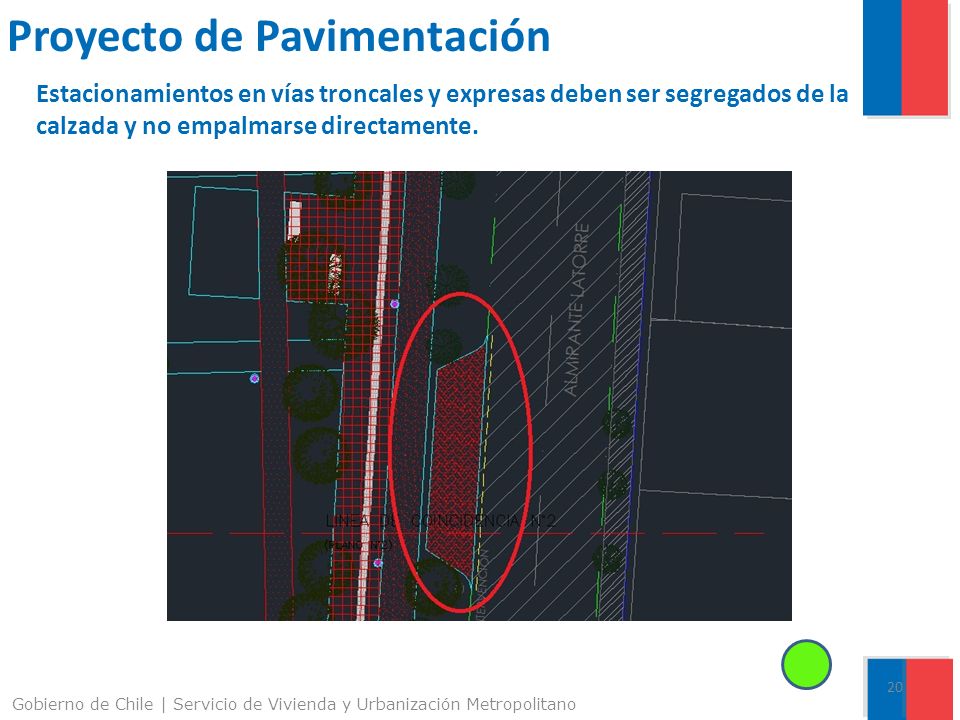

20 20 Gobierno de Chile | Servicio de Vivienda y Urbanización Metropolitano Proyecto de Pavimentación Estacionamientos en vías troncales y expresas deben ser segregados de la calzada y no empalmarse directamente.

21 ¡Muchas Gracias!
