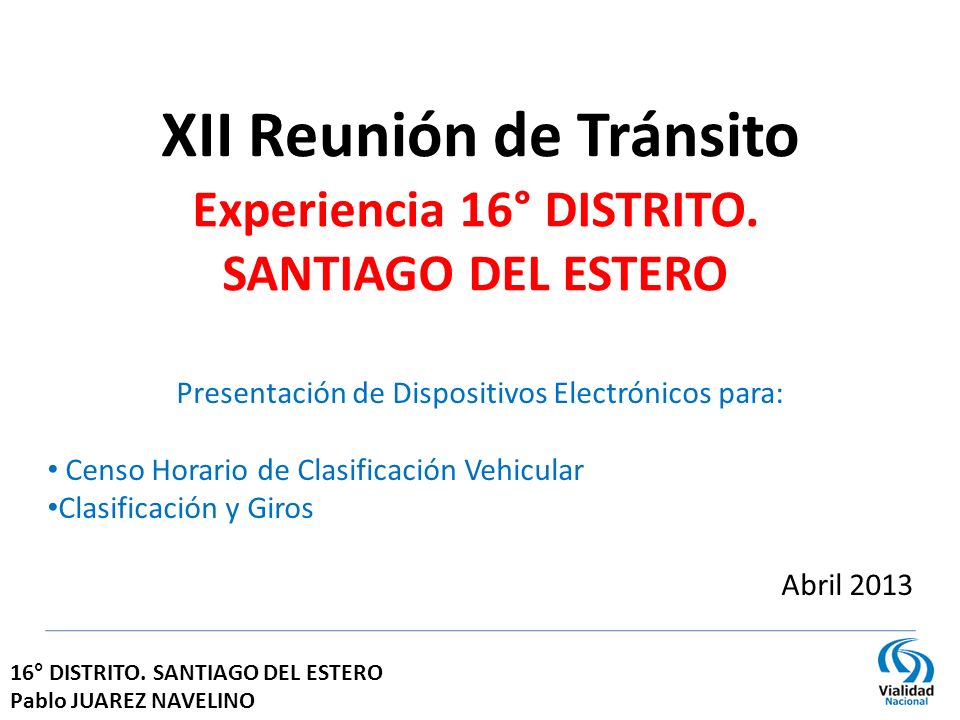

1 Presentación de Dispositivos Electrónicos para: Censo Horario de Clasificación Vehicular Clasificación y Giros Abril 2013 16° DISTRITO. SANTIAGO DEL ESTERO Pablo JUAREZ NAVELINO XII Reunión de Tránsito Experiencia 16° DISTRITO. SANTIAGO DEL ESTERO

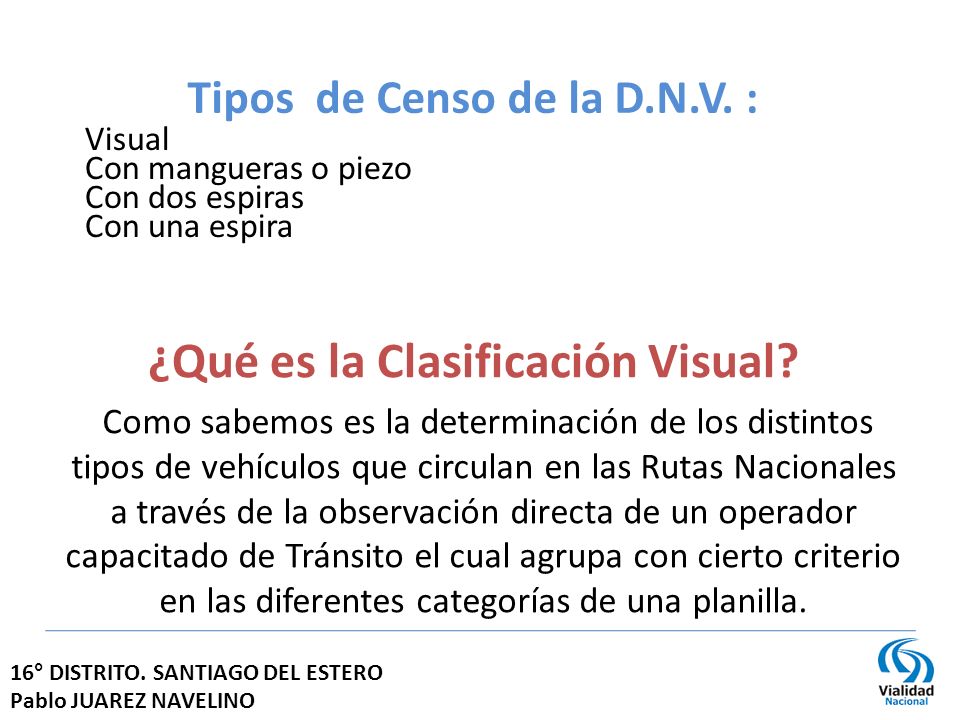

2 Como sabemos es la determinación de los distintos tipos de vehículos que circulan en las Rutas Nacionales a través de la observación directa de un operador capacitado de Tránsito el cual agrupa con cierto criterio en las diferentes categorías de una planilla. 16° DISTRITO. SANTIAGO DEL ESTERO Pablo JUAREZ NAVELINO ¿Qué es la Clasificación Visual? Tipos de Censo de la D.N.V. : Visual Con mangueras o piezo Con dos espiras Con una espira

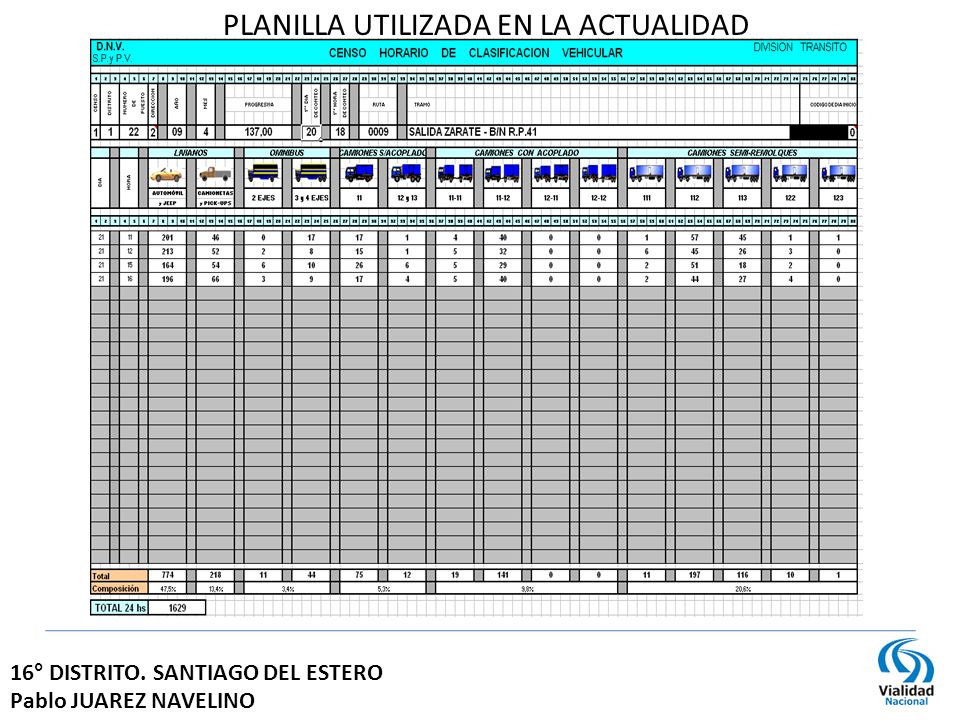

3 PLANILLA UTILIZADA EN LA ACTUALIDAD 16° DISTRITO. SANTIAGO DEL ESTERO Pablo JUAREZ NAVELINO

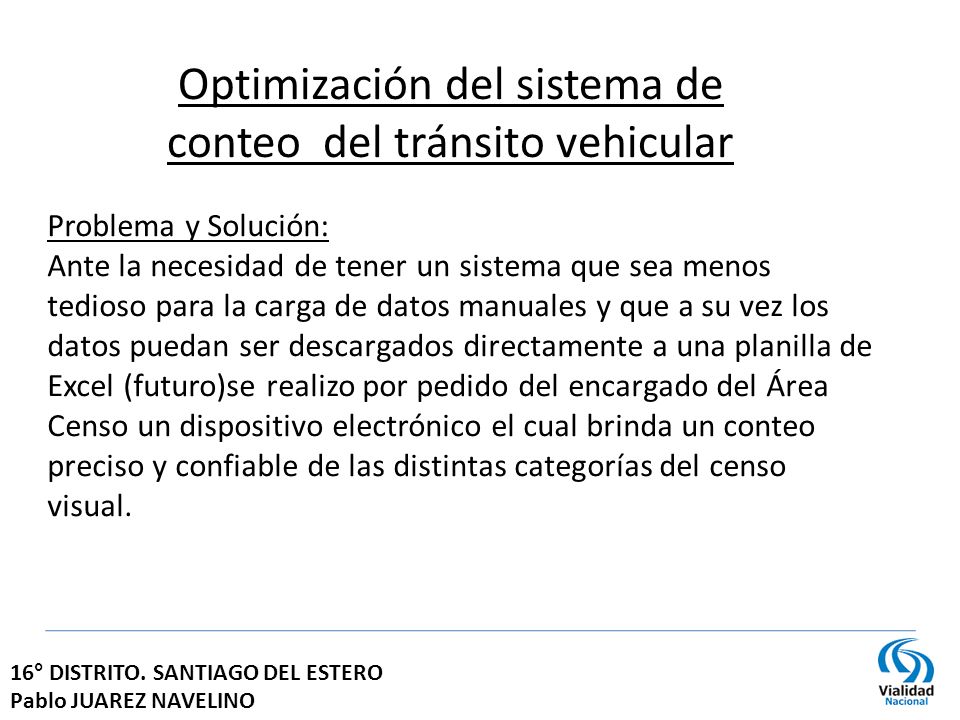

4 Problema y Solución: Ante la necesidad de tener un sistema que sea menos tedioso para la carga de datos manuales y que a su vez los datos puedan ser descargados directamente a una planilla de Excel (futuro)se realizo por pedido del encargado del Área Censo un dispositivo electrónico el cual brinda un conteo preciso y confiable de las distintas categorías del censo visual. 16° DISTRITO. SANTIAGO DEL ESTERO Pablo JUAREZ NAVELINO Optimización del sistema de conteo del tránsito vehicular

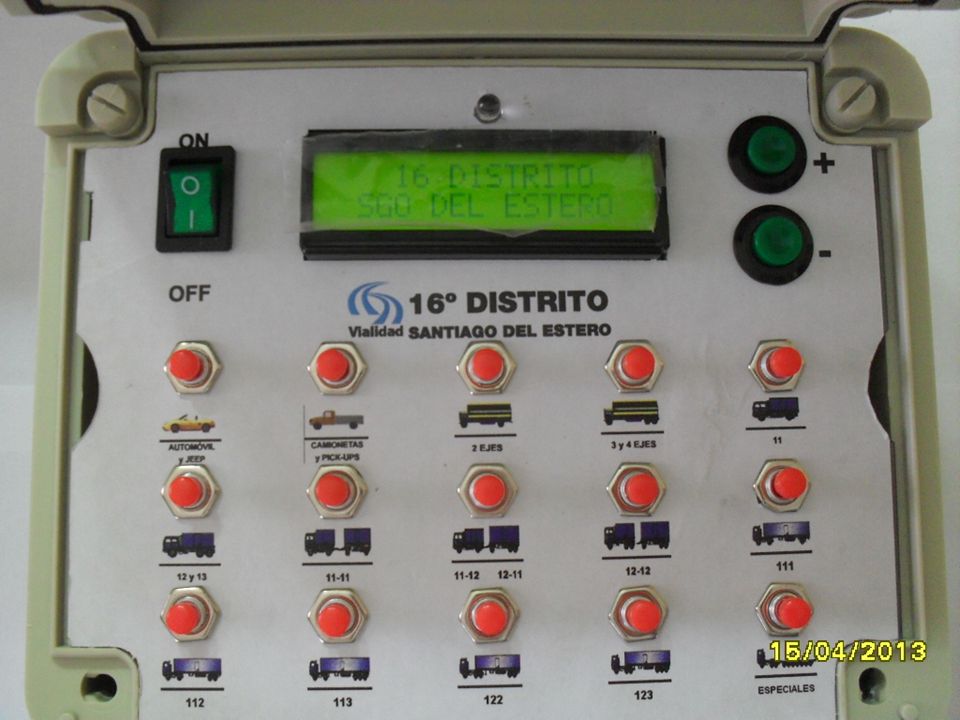

5 16° DISTRITO. SANTIAGO DEL ESTERO Pablo JUAREZ NAVELINO

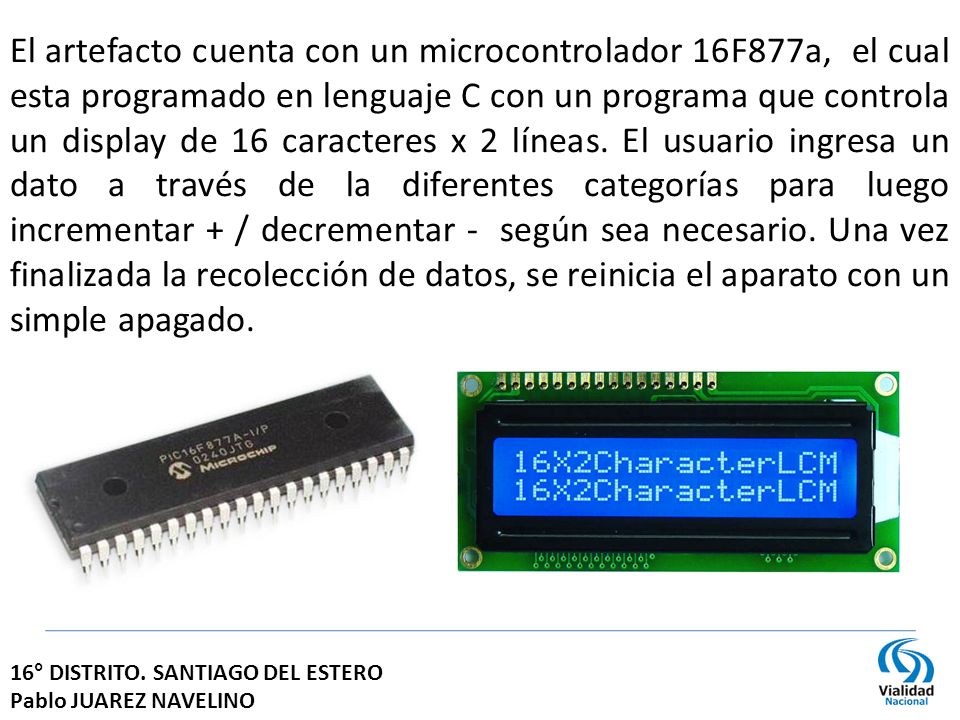

6 El artefacto cuenta con un microcontrolador 16F877a, el cual esta programado en lenguaje C con un programa que controla un display de 16 caracteres x 2 líneas. El usuario ingresa un dato a través de la diferentes categorías para luego incrementar + / decrementar - según sea necesario. Una vez finalizada la recolección de datos, se reinicia el aparato con un simple apagado. 16° DISTRITO. SANTIAGO DEL ESTERO Pablo JUAREZ NAVELINO

7 Funciona con 4 pilas recargables de 1,2v 2300mAh las cuales otorgan una autonomía de aproximadamente 6 horas, ya que el consumo es del orden de los 300mAh. Cuenta con una toma de carga en la cual se puede colocar un cargador de auto o convencional de 220v similar al de la foto. 16° DISTRITO. SANTIAGO DEL ESTERO Pablo JUAREZ NAVELINO

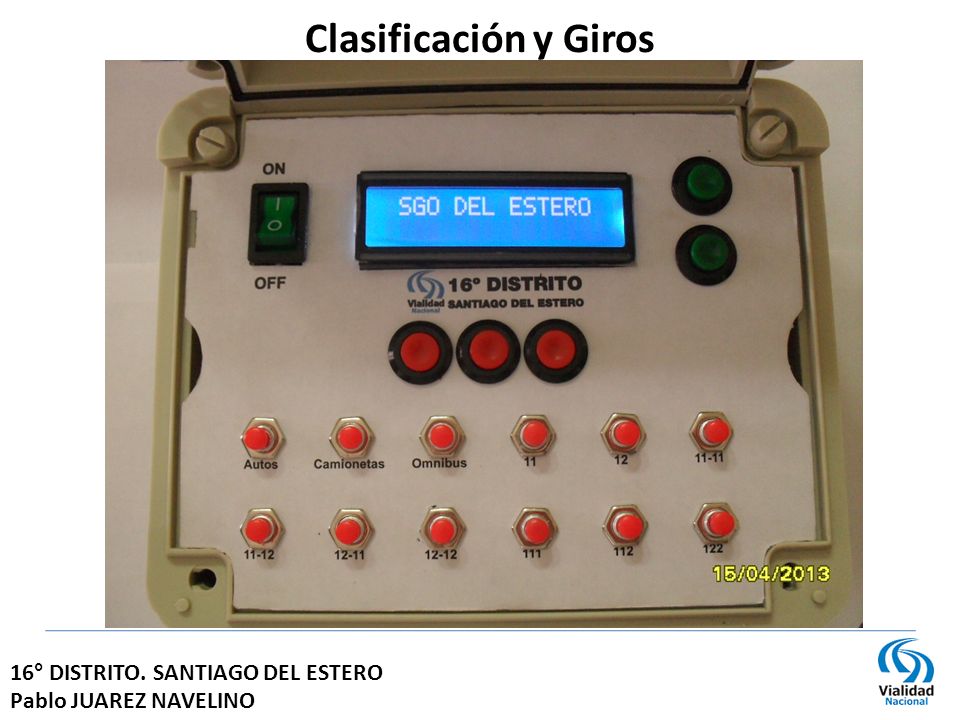

8 Clasificación y Giros 16° DISTRITO. SANTIAGO DEL ESTERO Pablo JUAREZ NAVELINO

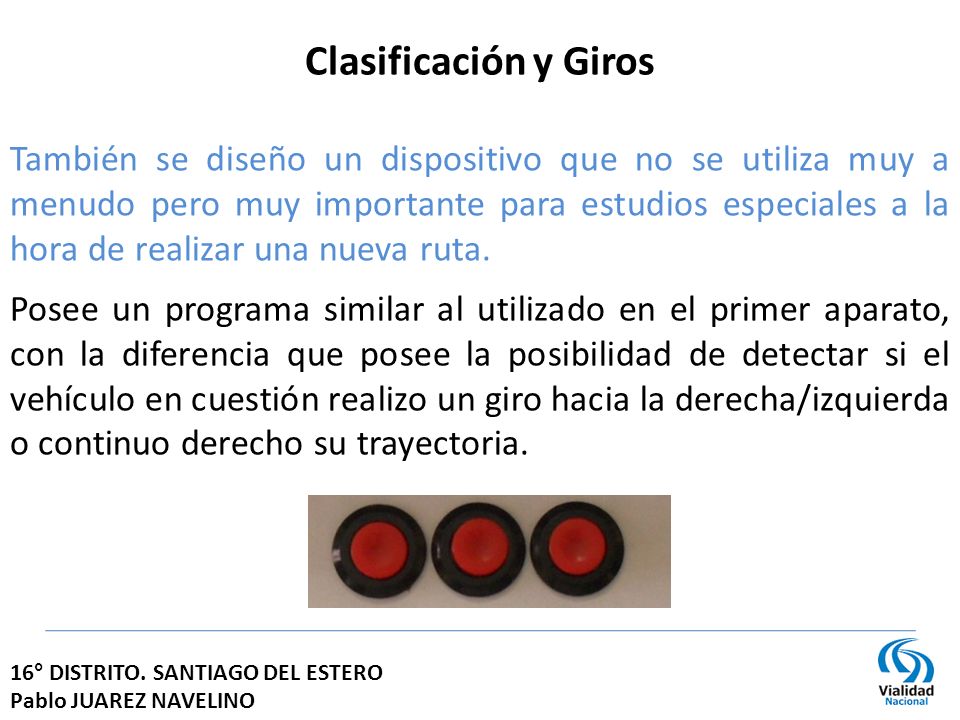

9 16° DISTRITO. SANTIAGO DEL ESTERO Pablo JUAREZ NAVELINO También se diseño un dispositivo que no se utiliza muy a menudo pero muy importante para estudios especiales a la hora de realizar una nueva ruta. Clasificación y Giros Posee un programa similar al utilizado en el primer aparato, con la diferencia que posee la posibilidad de detectar si el vehículo en cuestión realizo un giro hacia la derecha/izquierda o continuo derecho su trayectoria.

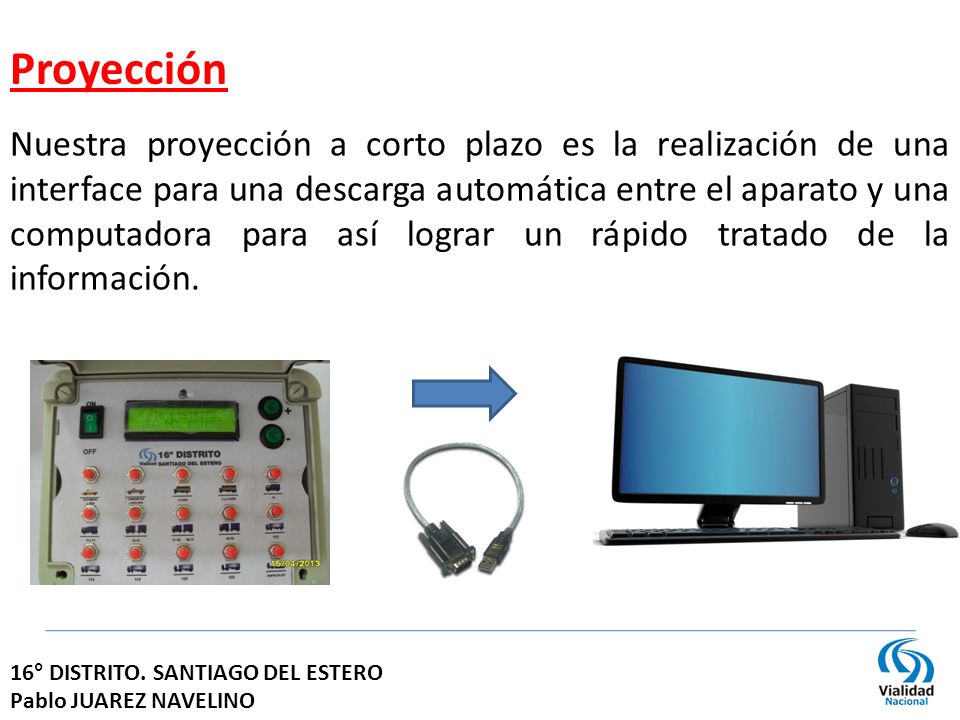

10 16° DISTRITO. SANTIAGO DEL ESTERO Pablo JUAREZ NAVELINO Proyección Nuestra proyección a corto plazo es la realización de una interface para una descarga automática entre el aparato y una computadora para así lograr un rápido tratado de la información.

11 16° DISTRITO. SANTIAGO DEL ESTERO Pablo JUAREZ NAVELINO MUCHAS GRACIAS POR SU ATENCION
