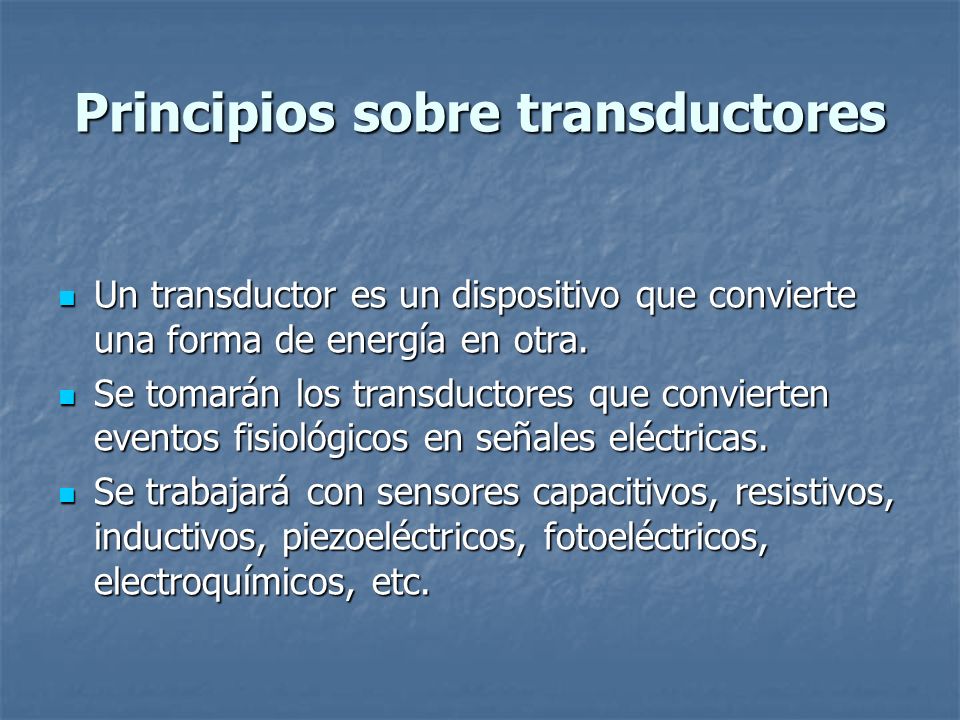

1 Principios sobre transductores
Un transductor es un dispositivo que convierte una forma de energía en otra. Se tomarán los transductores que convierten eventos fisiológicos en señales eléctricas. Se trabajará con sensores capacitivos, resistivos, inductivos, piezoeléctricos, fotoeléctricos, electroquímicos, etc.

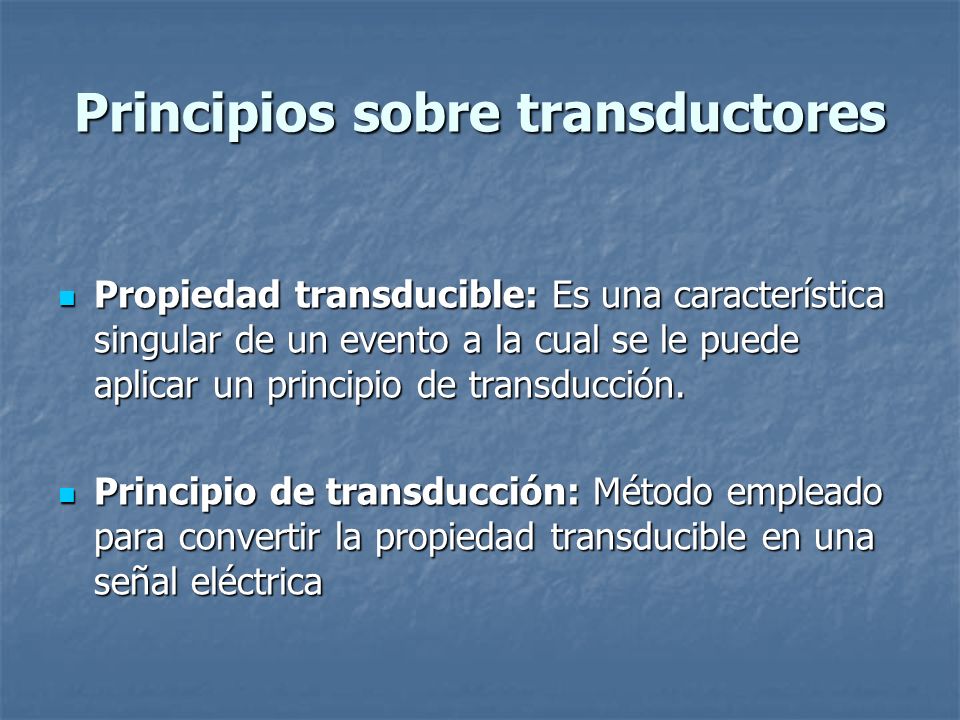

2 Principios sobre transductores
Propiedad transducible: Es una característica singular de un evento a la cual se le puede aplicar un principio de transducción. Principio de transducción: Método empleado para convertir la propiedad transducible en una señal eléctrica

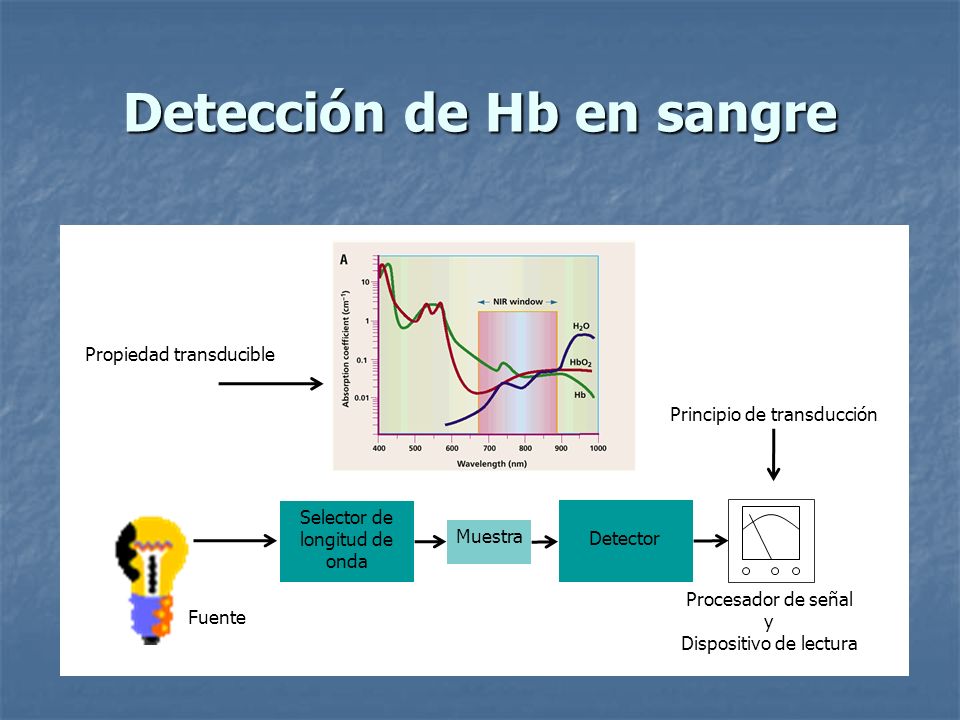

3 Detección de Hb en sangre
Propiedad transducible Principio de transducción Selector de longitud de onda Detector Procesador de señal y Dispositivo de lectura Fuente Muestra

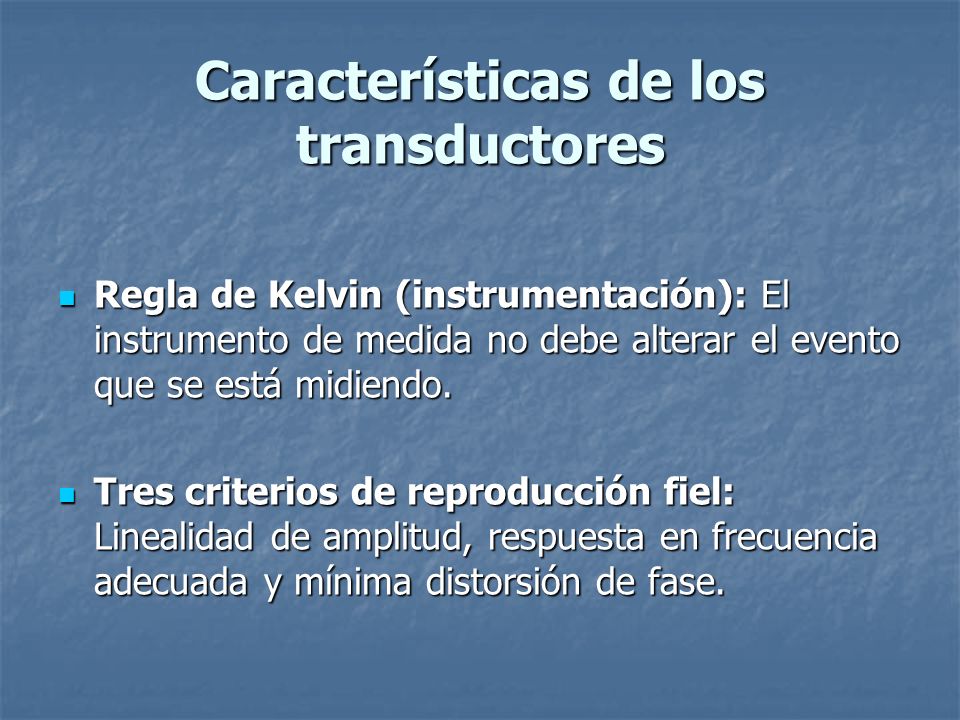

4 Características de los transductores
Regla de Kelvin (instrumentación): El instrumento de medida no debe alterar el evento que se está midiendo. Tres criterios de reproducción fiel: Linealidad de amplitud, respuesta en frecuencia adecuada y mínima distorsión de fase.

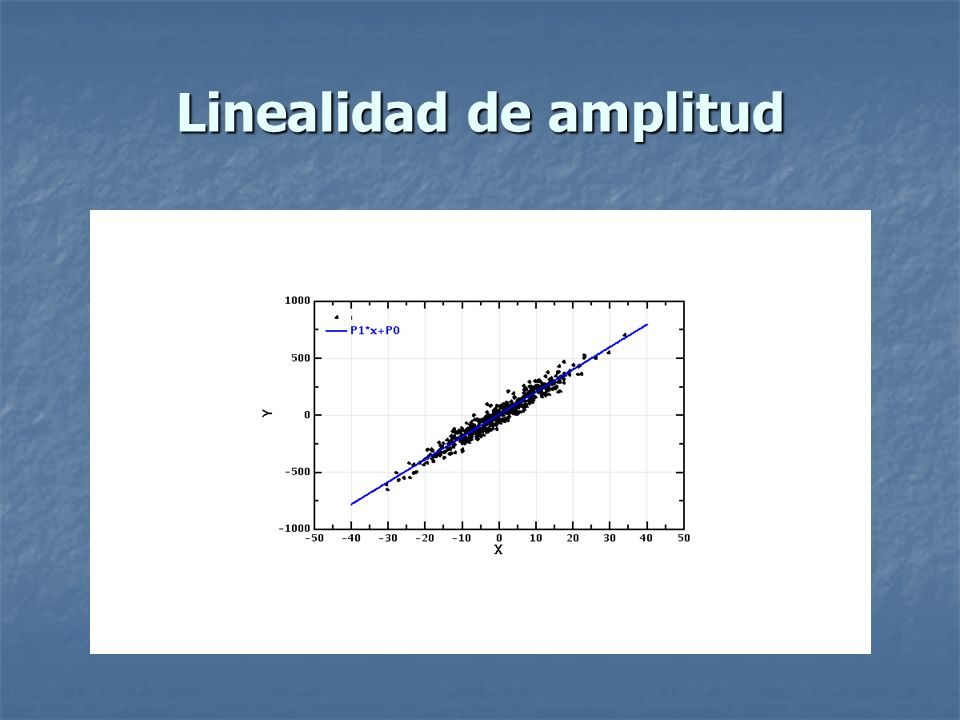

5 Linealidad de amplitud

6 Respuesta en frecuencia

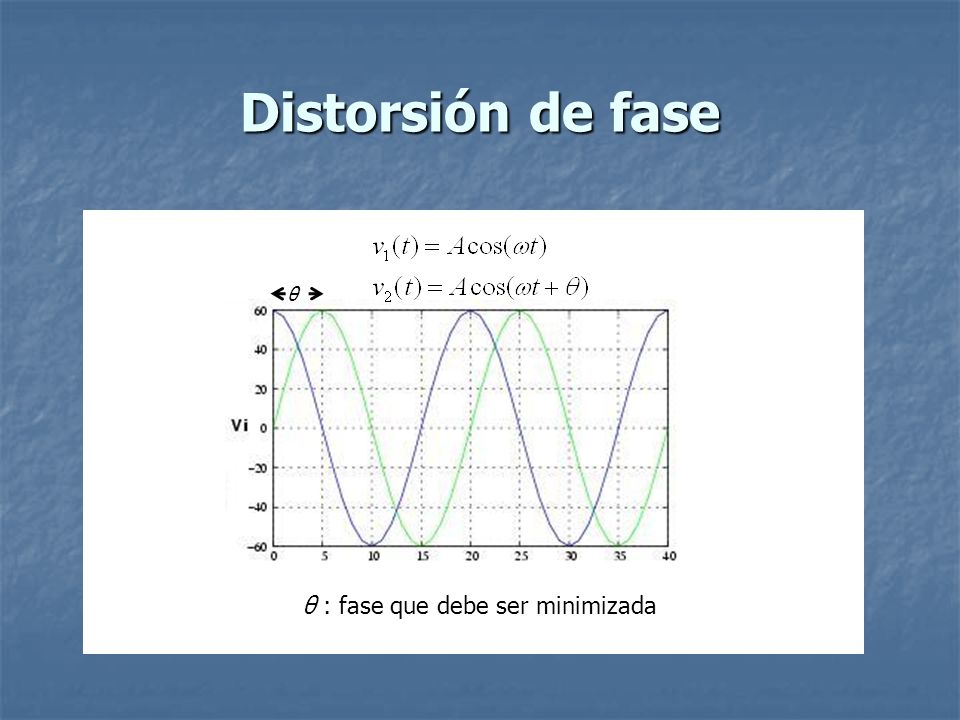

7 Distorsión de fase θ θ : fase que debe ser minimizada

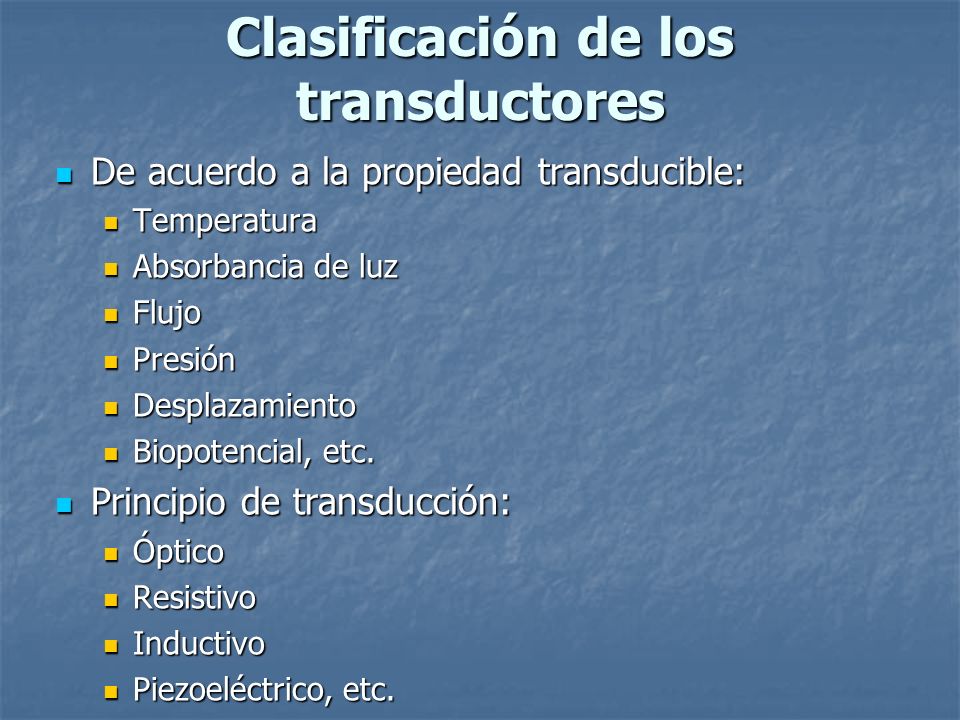

8 Clasificación de los transductores
De acuerdo a la propiedad transducible: Temperatura Absorbancia de luz Flujo Presión Desplazamiento Biopotencial, etc. Principio de transducción: Óptico Resistivo Inductivo Piezoeléctrico, etc.

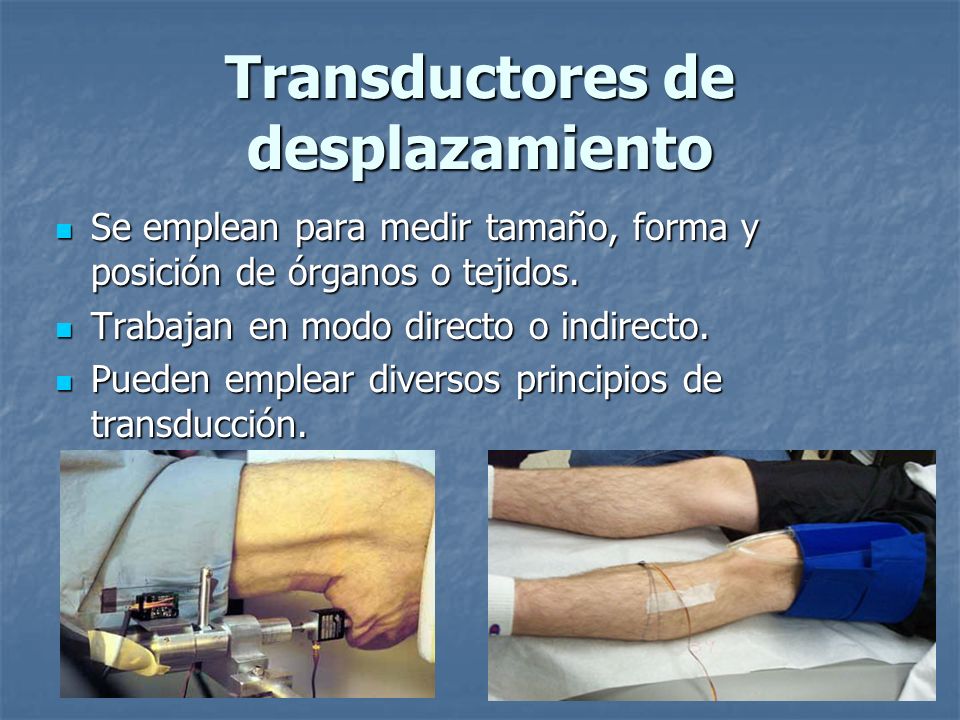

9 Transductores de desplazamiento
Se emplean para medir tamaño, forma y posición de órganos o tejidos. Trabajan en modo directo o indirecto. Pueden emplear diversos principios de transducción.

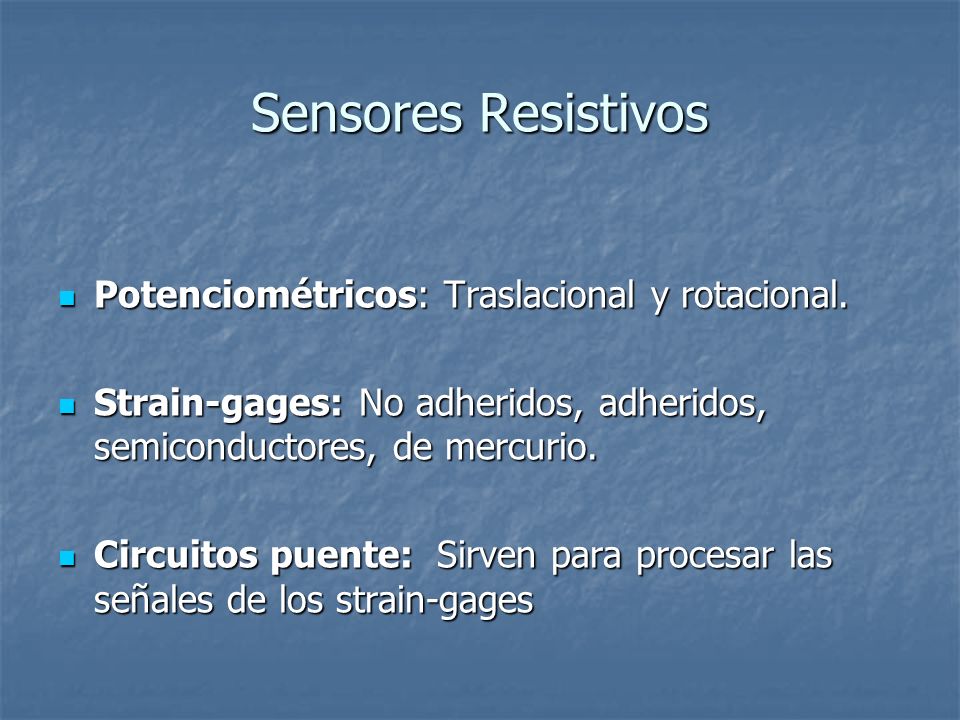

10 Sensores Resistivos Potenciométricos: Traslacional y rotacional.
Strain-gages: No adheridos, adheridos, semiconductores, de mercurio. Circuitos puente: Sirven para procesar las señales de los strain-gages

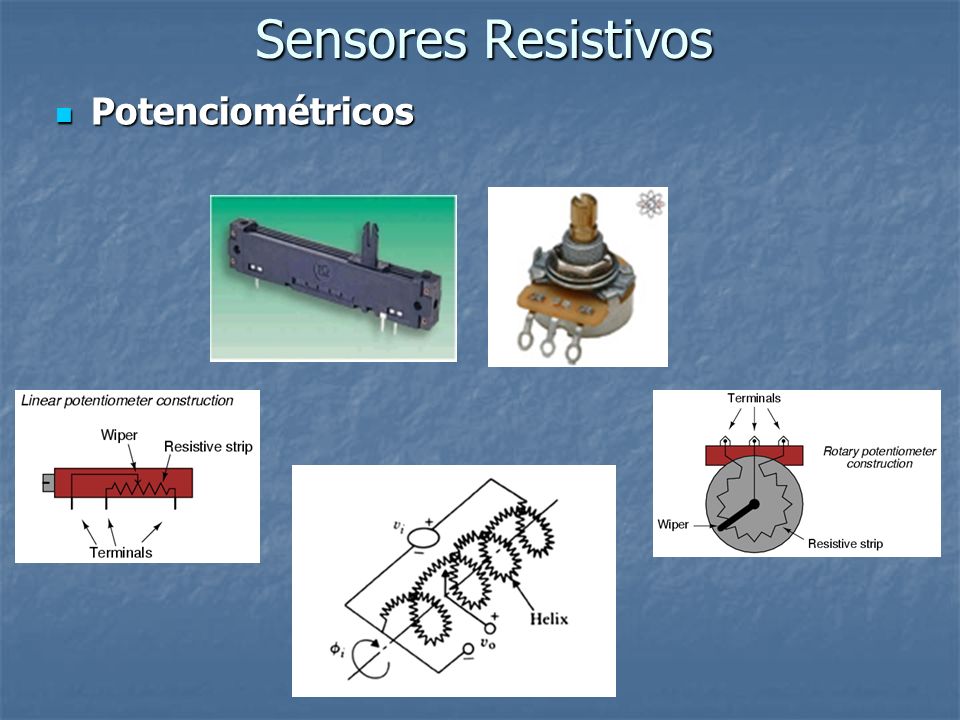

11 Sensores Resistivos Potenciométricos

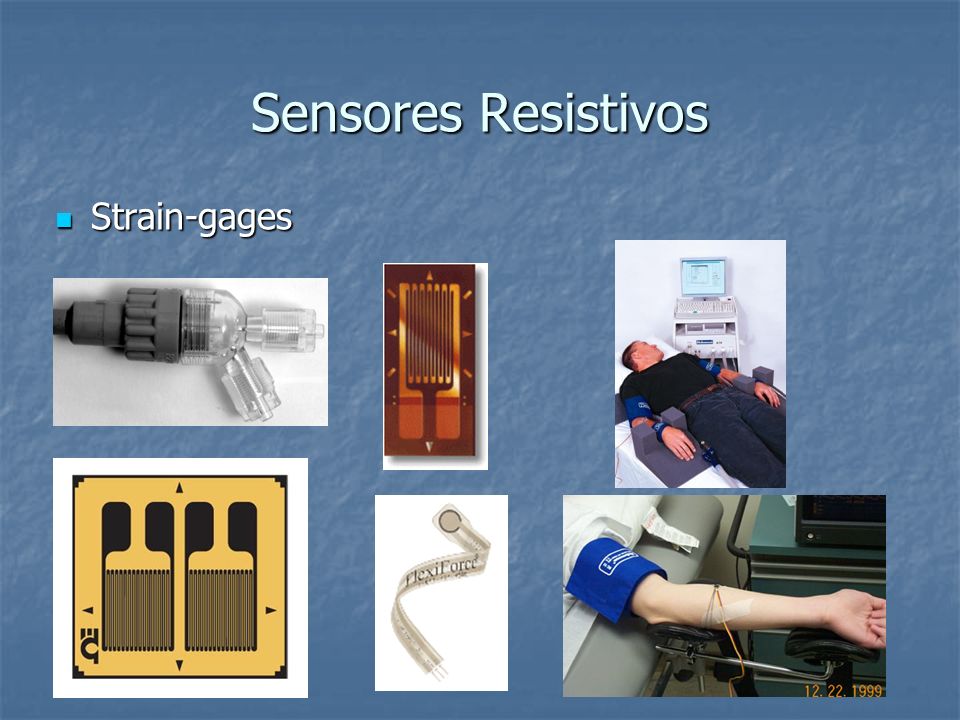

12 Sensores Resistivos Strain-gages

13 Sensores Resistivos Strain-gages Efecto dimensional
Efecto piezorresitivo

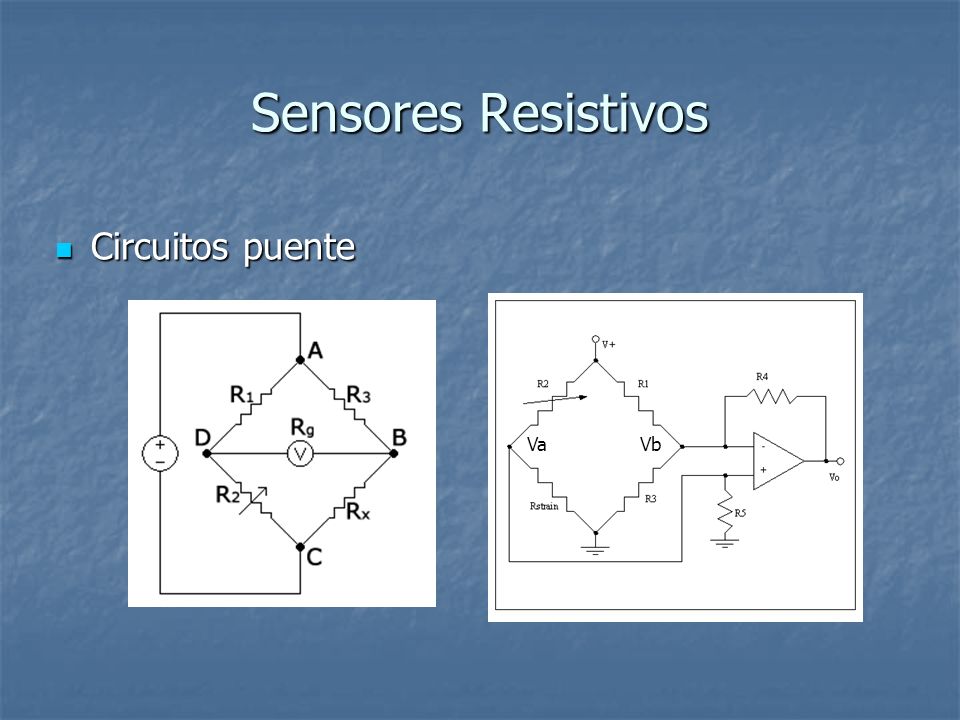

14 Sensores Resistivos Circuitos puente Va Vb

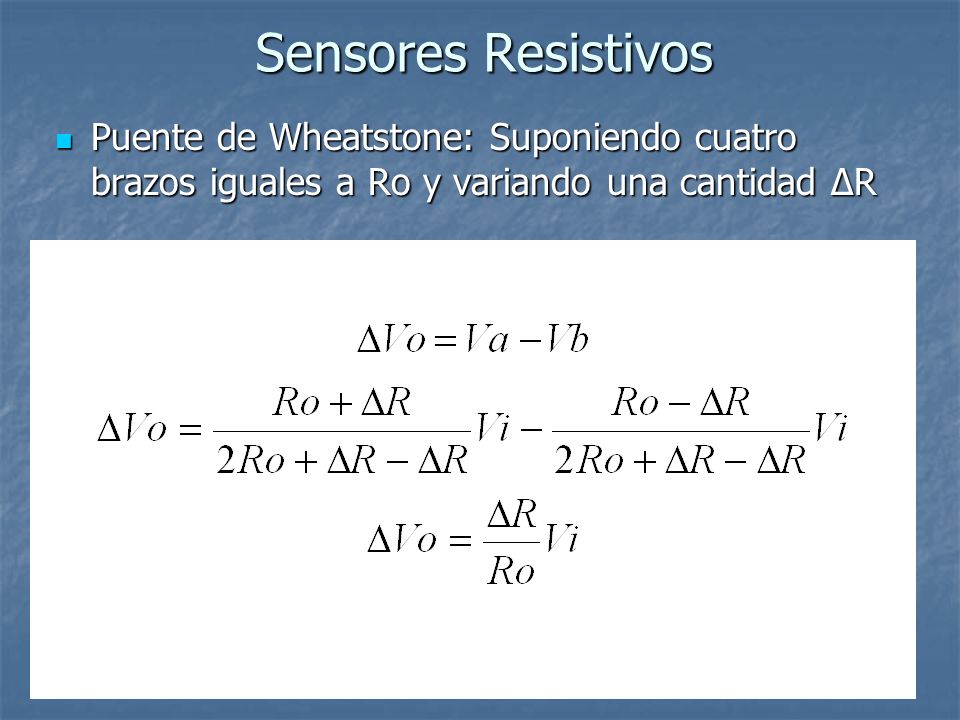

15 Sensores Resistivos Puente de Wheatstone: Suponiendo cuatro brazos iguales a Ro y variando una cantidad ΔR

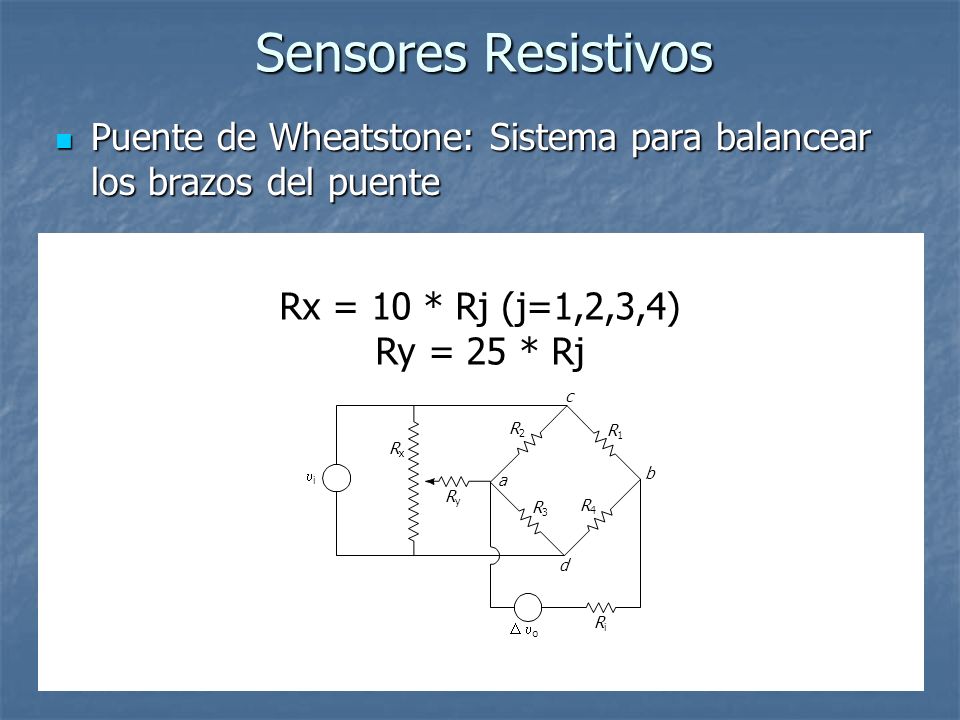

16 Sensores Resistivos Puente de Wheatstone: Sistema para balancear los brazos del puente Rx = 10 * Rj (j=1,2,3,4) Ry = 25 * Rj c b d a R4 D uo ui R3 R2 Ry Ri Rx R1

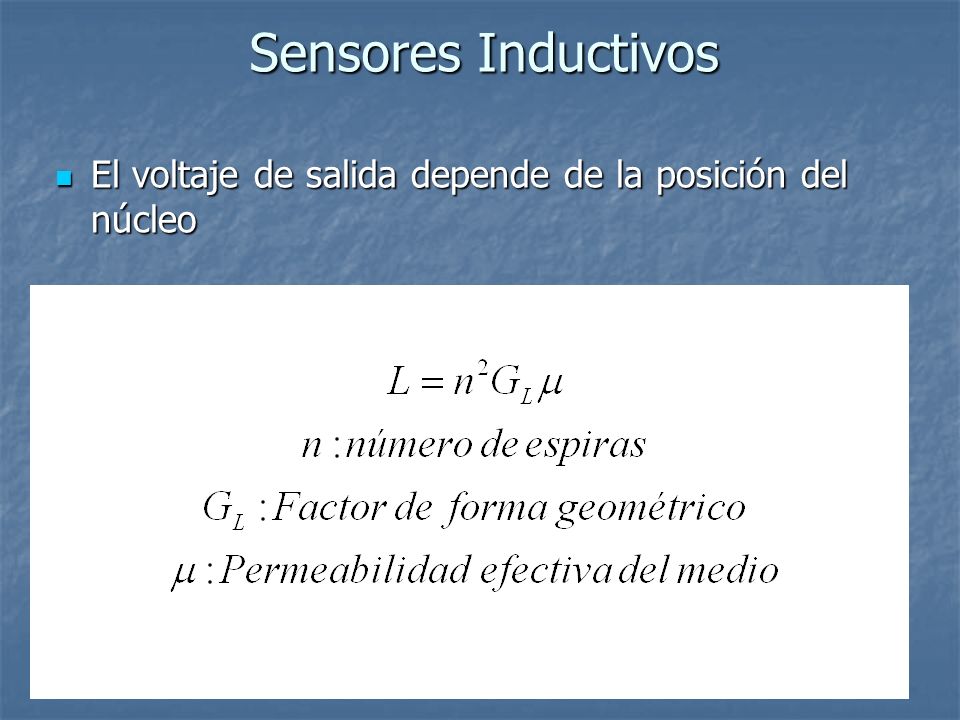

17 Sensores Inductivos El voltaje de salida depende de la posición del núcleo

18 Transformador diferencial

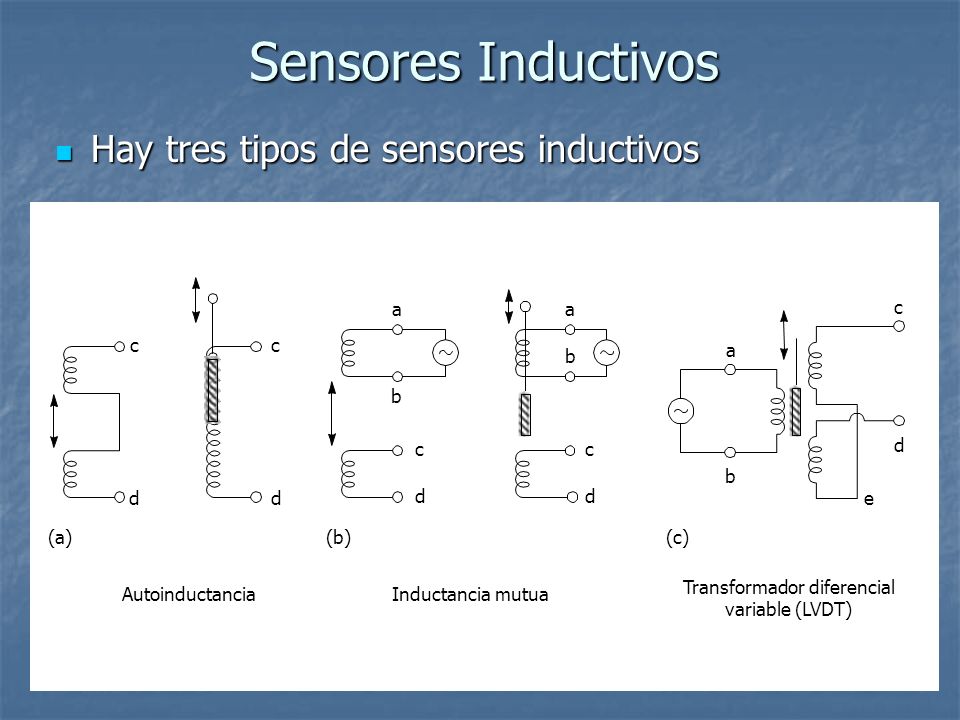

Sensores Inductivos Hay tres tipos de sensores inductivos c d (a) (b) (c) a b e Autoinductancia Inductancia mutua Transformador diferencial variable (LVDT)

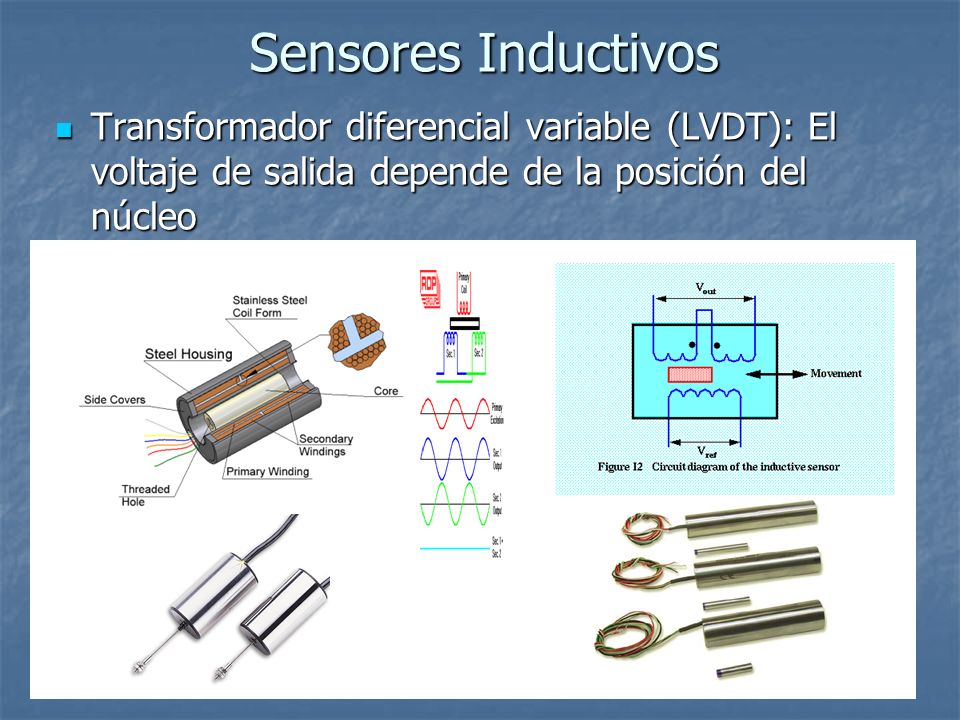

19 Sensores Inductivos Transformador diferencial variable (LVDT): El voltaje de salida depende de la posición del núcleo
