Un sólido o cuerpo geométrico es aquél que ocupa un lugar en el espacio, tiene 3 dimensiones:

Presentación del tema: "Un sólido o cuerpo geométrico es aquél que ocupa un lugar en el espacio, tiene 3 dimensiones:"— Transcripción de la presentación:

1

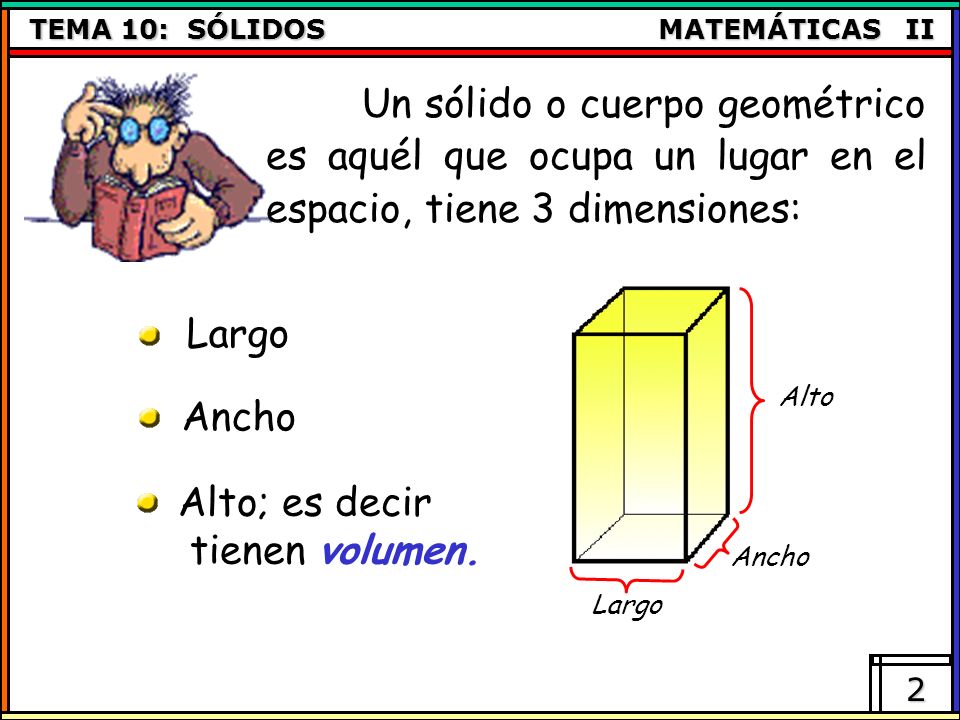

2 Un sólido o cuerpo geométrico es aquél que ocupa un lugar en el espacio, tiene 3 dimensiones:
Largo Alto Ancho Alto; es decir tienen volumen. Ancho Largo

3 Los sólidos o cuerpos geométricos se clasifican en 2 grupos: los poliedros y los cuerpos redondos.

4 Cuerpos Redondos o Sólidos de Revolución
Regulares (Sólidos Platónicos) Poliedros Cuerpos Geométricos Irregulares Cuerpos Redondos o Sólidos de Revolución

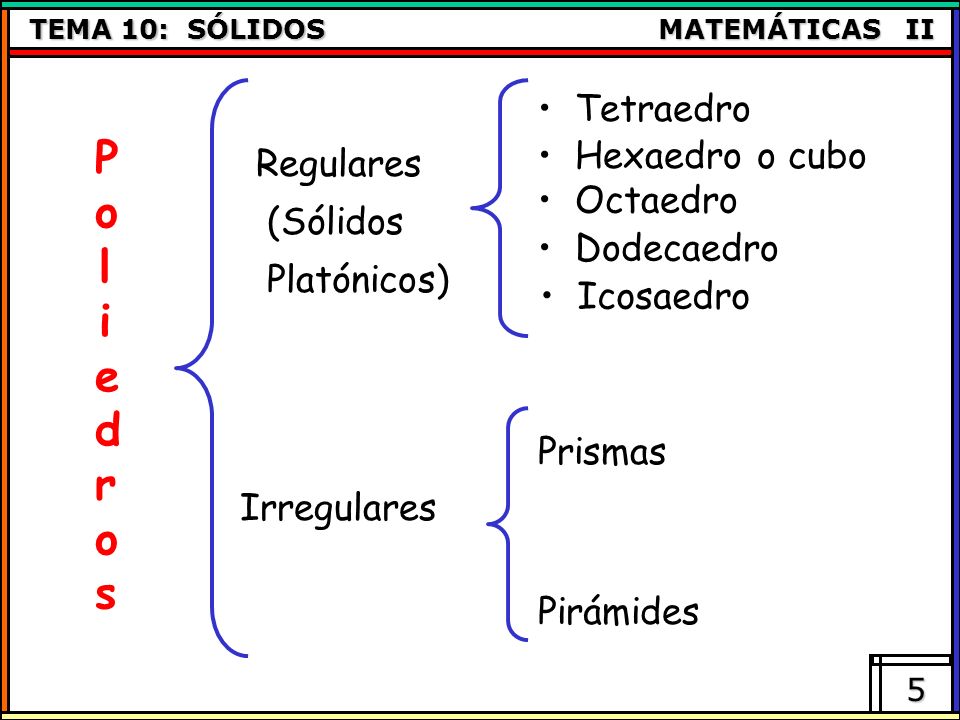

5 Poliedros Tetraedro Hexaedro o cubo Regulares (Sólidos Octaedro
Platónicos) Octaedro Dodecaedro Icosaedro Prismas Irregulares Pirámides

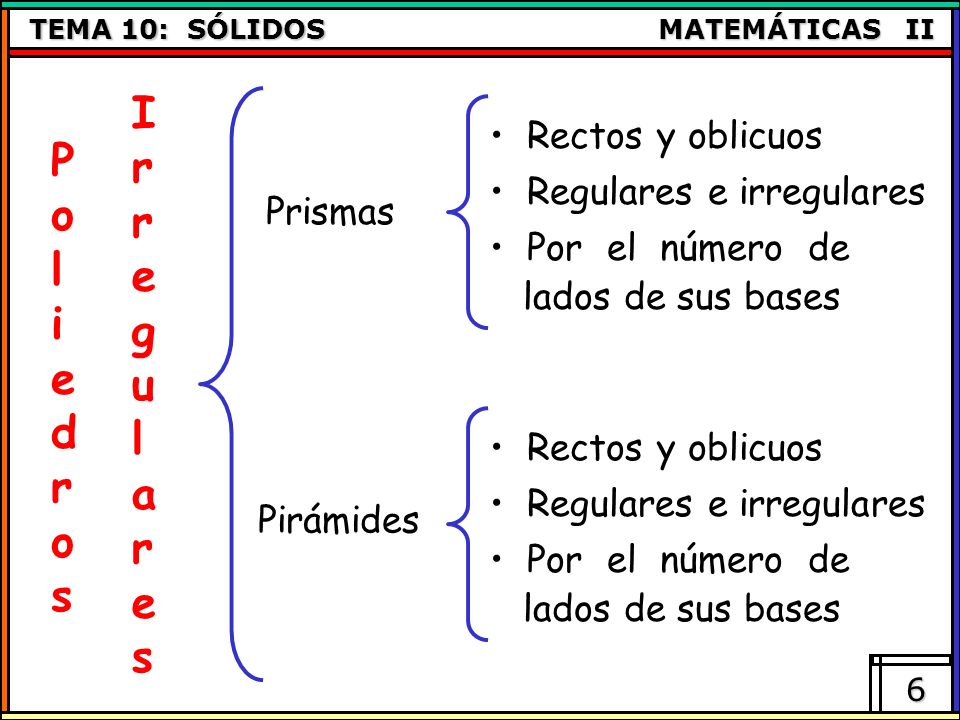

6 Irregulares Poliedros
Rectos y oblicuos Prismas Regulares e irregulares Por el número de lados de sus bases Rectos y oblicuos Pirámides Regulares e irregulares Por el número de lados de sus bases

7 Cuerpos Redondos ó Sólidos de Revolución
Rectos Cilindros Oblicuos Cuerpos Redondos ó Sólidos de Revolución Inclinados Conos Rectos Esferas

8 Un poliedro es un cuerpo geométrico limitado por planos y tiene por elementos característicos: las caras, los vértices y los aristas.

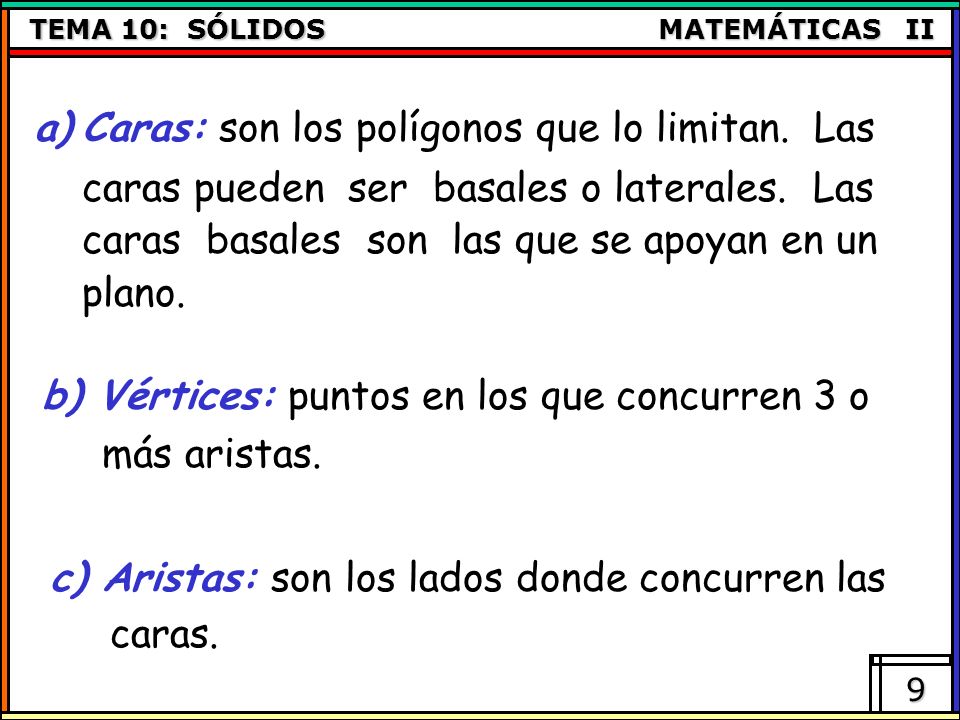

9 Caras: son los polígonos que lo limitan. Las
caras pueden ser basales o laterales. Las caras basales son las que se apoyan en un plano. b) Vértices: puntos en los que concurren 3 o más aristas. c) Aristas: son los lados donde concurren las caras.

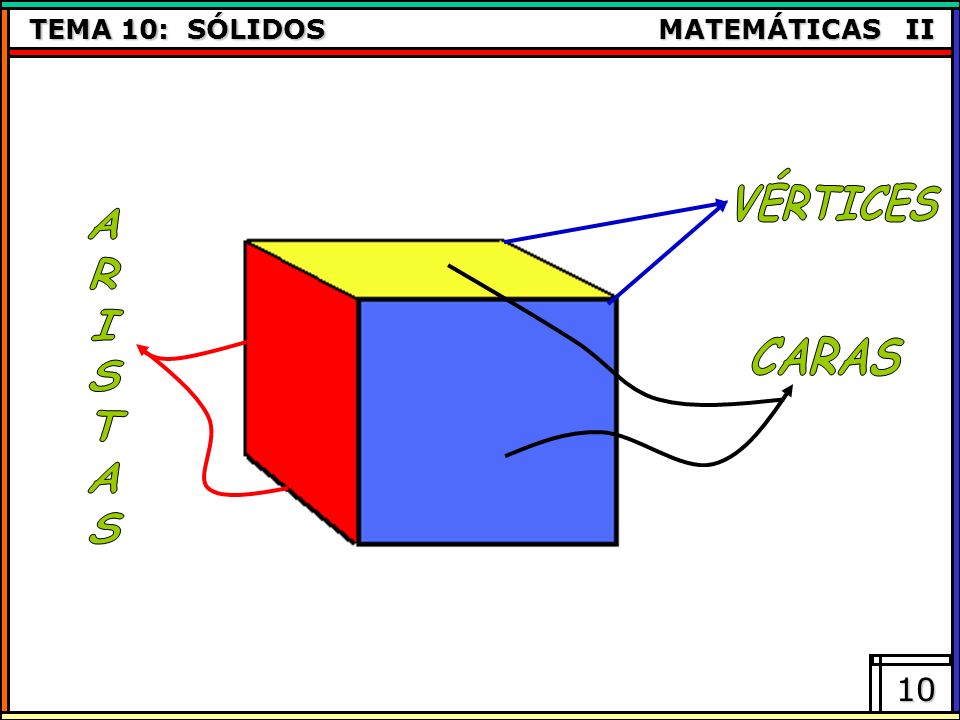

10 VÉRTICES A R I S T CARAS

11 Hay otros elementos en los poliedros que también debes conocer:

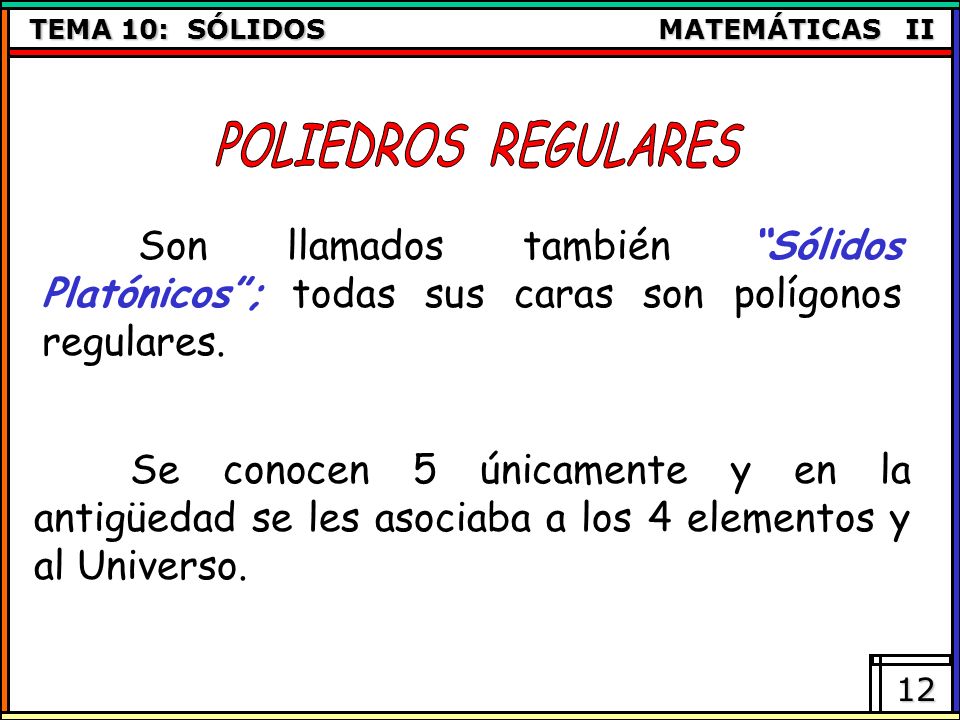

12 POLIEDROS REGULARES Son llamados también “Sólidos Platónicos”; todas sus caras son polígonos regulares. Se conocen 5 únicamente y en la antigüedad se les asociaba a los 4 elementos y al Universo.

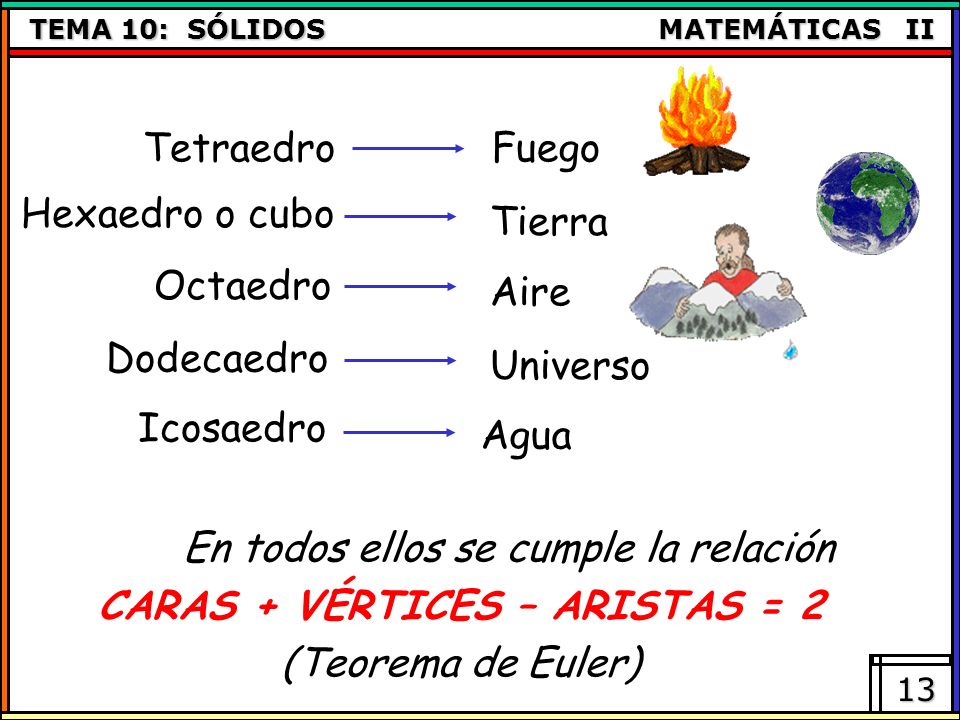

13 Tetraedro Fuego Hexaedro o cubo Tierra Octaedro Aire Dodecaedro
Universo Icosaedro Agua En todos ellos se cumple la relación CARAS + VÉRTICES – ARISTAS = 2 (Teorema de Euler)

14 Dos planos que se cortan, dividen el espacio en 4 regiones, cada una de ellas se llama ángulo diedro. Las caras del ángulo diedro son los semiplanos que lo determinan, y la recta común a las 2 caras se llama arista.

15 Tetraedro Triángulo 4 6 70.53º Hexaedro o cubo Cuadrado 8 12 90º
Nombre Cara No. de caras No. de vértices No. de aristas Ángulo diedro Tetraedro Triángulo 4 6 70.53º Hexaedro o cubo Cuadrado 8 12 90º Octaedro 109.45º Dodecaedro Pentágono 20 30 116.57º Icosaedro 138.2º

16 PRISMAS Cuerpos geométricos que tienen 2 caras basales congruentes y paralelas, estas caras corresponden a un polígono, el cual, sirve para nombrarlo; sus caras laterales son paralelogramos.

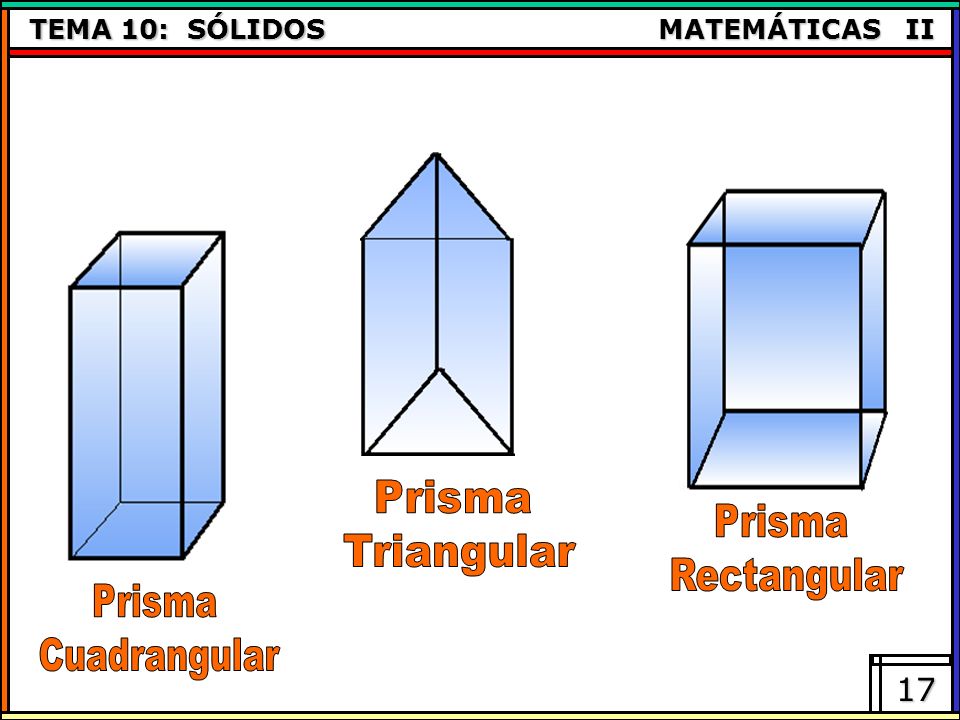

17 Prisma Triangular Prisma Rectangular Prisma Cuadrangular

18 Bases Paralelas y Congruentes
ELEMENTOS DE UN PRISMA Caras Laterales Bases Paralelas y Congruentes

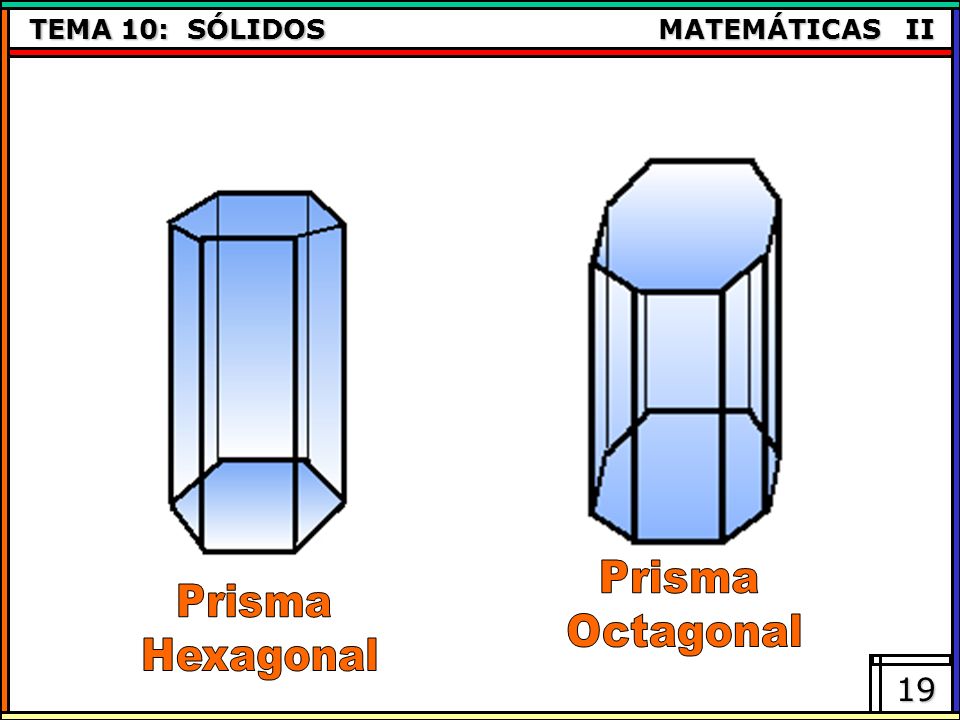

19 Prisma Octagonal Prisma Hexagonal

20 Pirámide Cuadrangular Pirámide Pentagonal Pirámide Triangular

21 PIRÁMIDES Poliedros cuya base es un polígono y sus caras laterales son triángulos isósceles congruentes que concurren en un punto llamado vértice o cúspide. El nombre de la pirámide depende de la forma de su base, por ejemplo; si la base es un cuadrado, la pirámide es cuadrangular; si la pirámide es un triángulo, la pirámide es triangular.

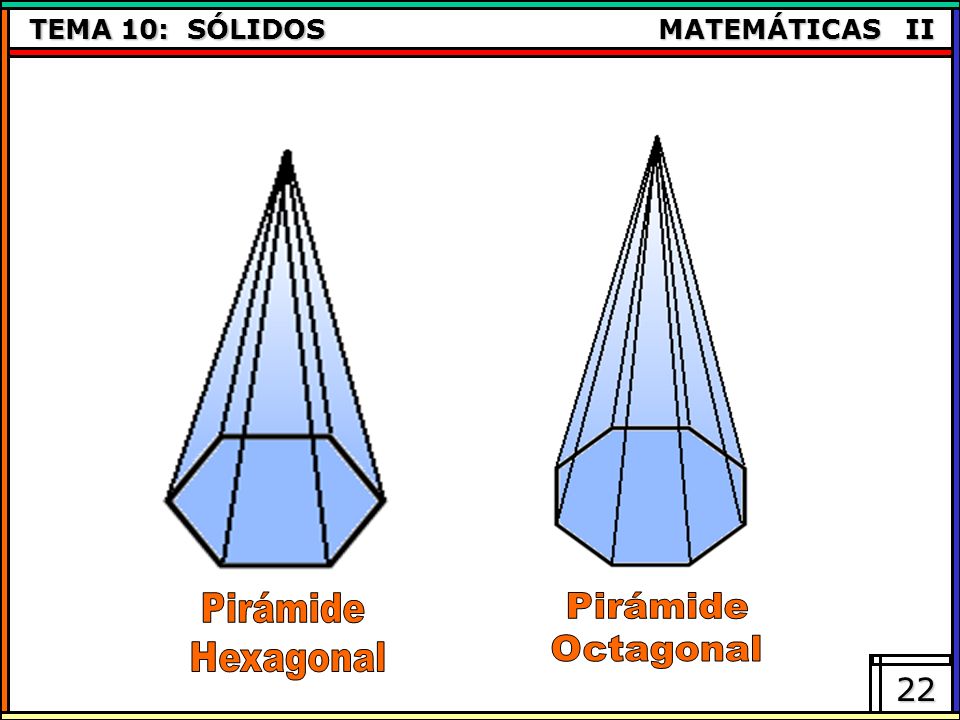

22 Pirámide Hexagonal Pirámide Octagonal

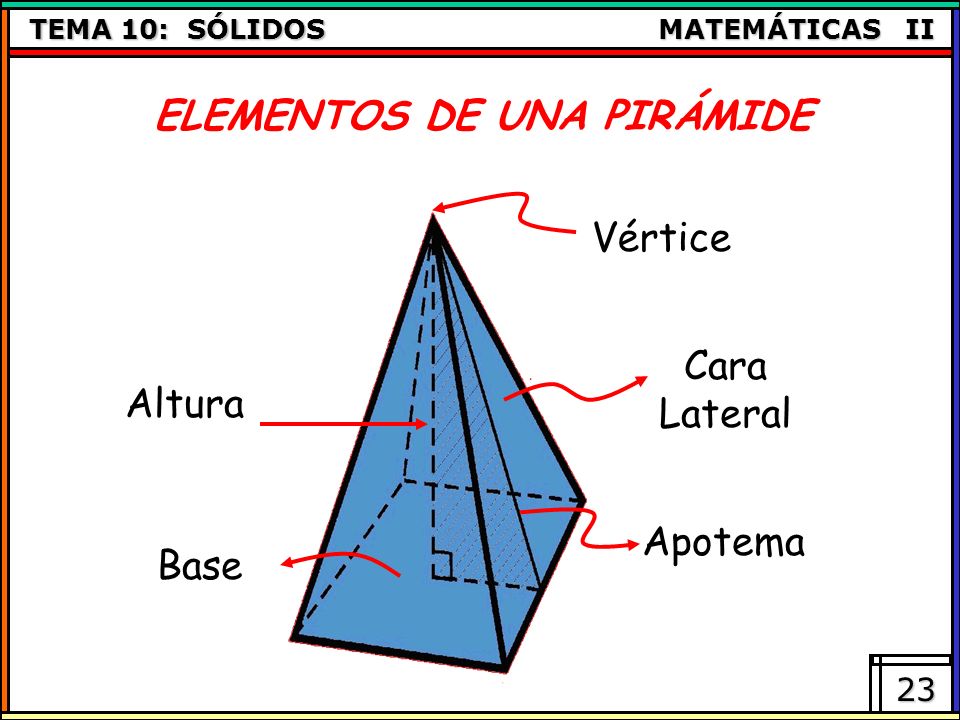

23 ELEMENTOS DE UNA PIRÁMIDE
Vértice Cara Lateral Altura Apotema Base

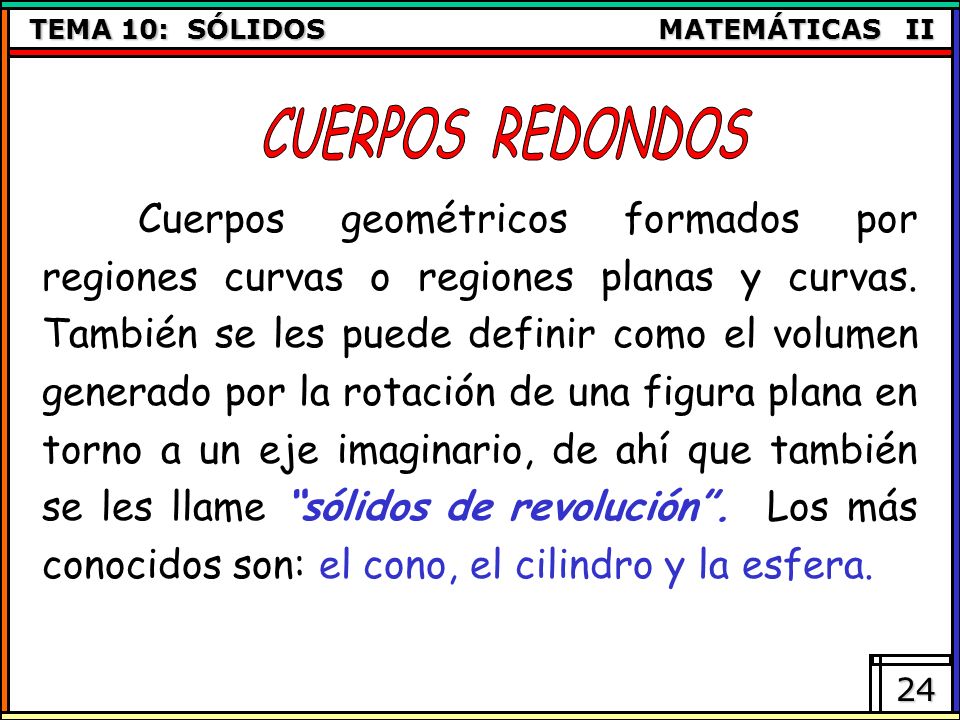

24 CUERPOS REDONDOS Cuerpos geométricos formados por regiones curvas o regiones planas y curvas. También se les puede definir como el volumen generado por la rotación de una figura plana en torno a un eje imaginario, de ahí que también se les llame “sólidos de revolución”. Los más conocidos son: el cono, el cilindro y la esfera.

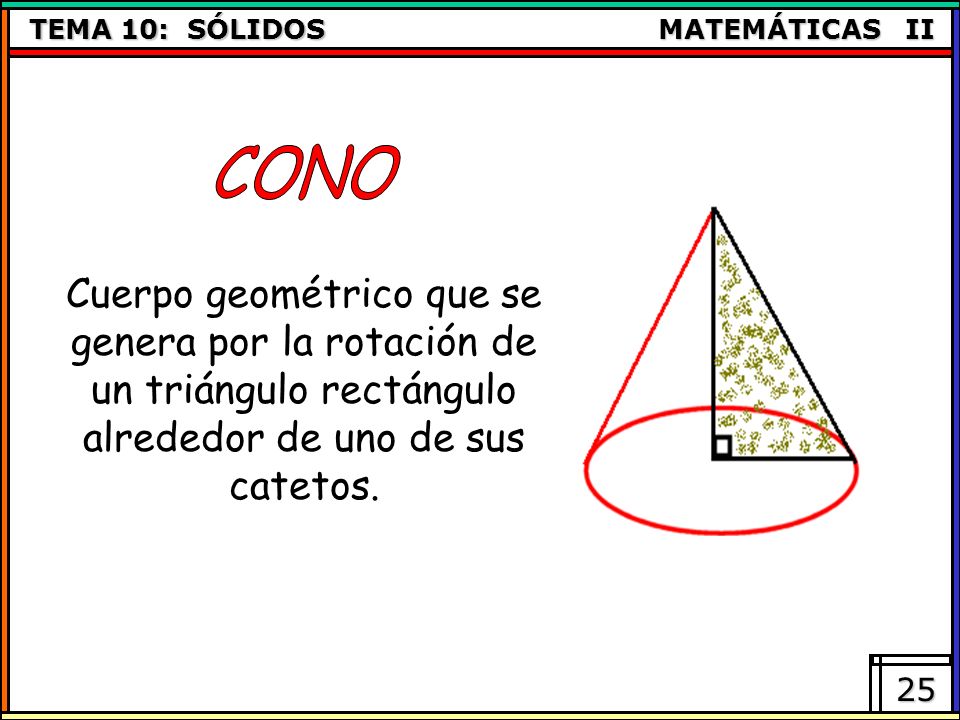

25 CONO Cuerpo geométrico que se genera por la rotación de un triángulo rectángulo alrededor de uno de sus catetos.

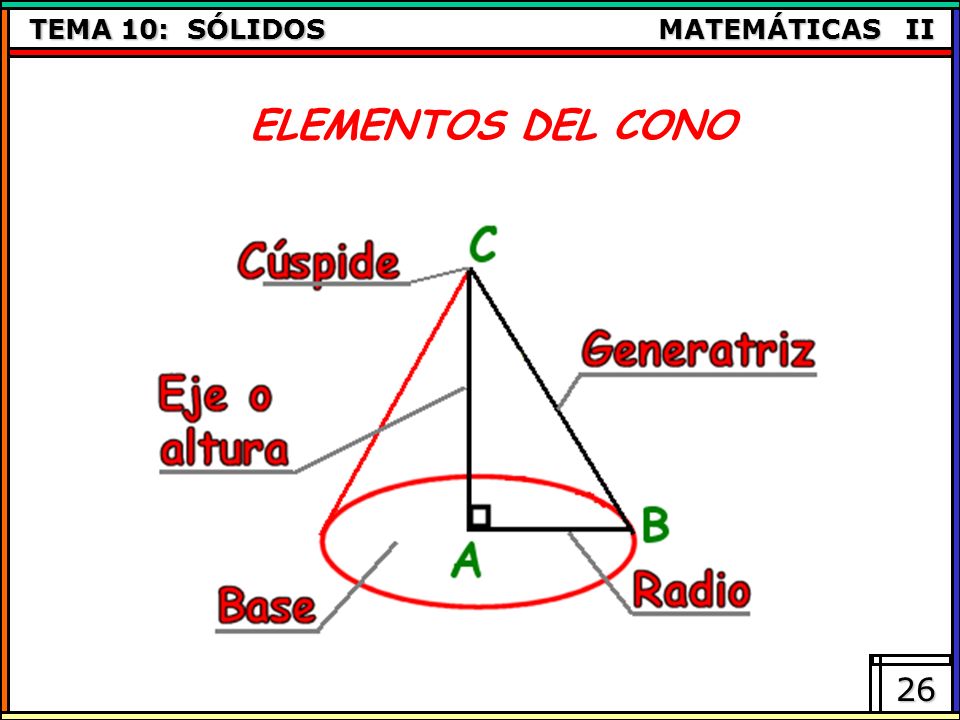

26 ELEMENTOS DEL CONO

27 CILINDRO Cuerpo geométrico que se genera por la rotación de un rectángulo alrededor de uno de sus lados.

28 ELEMENTOS DE UN CILINDRO

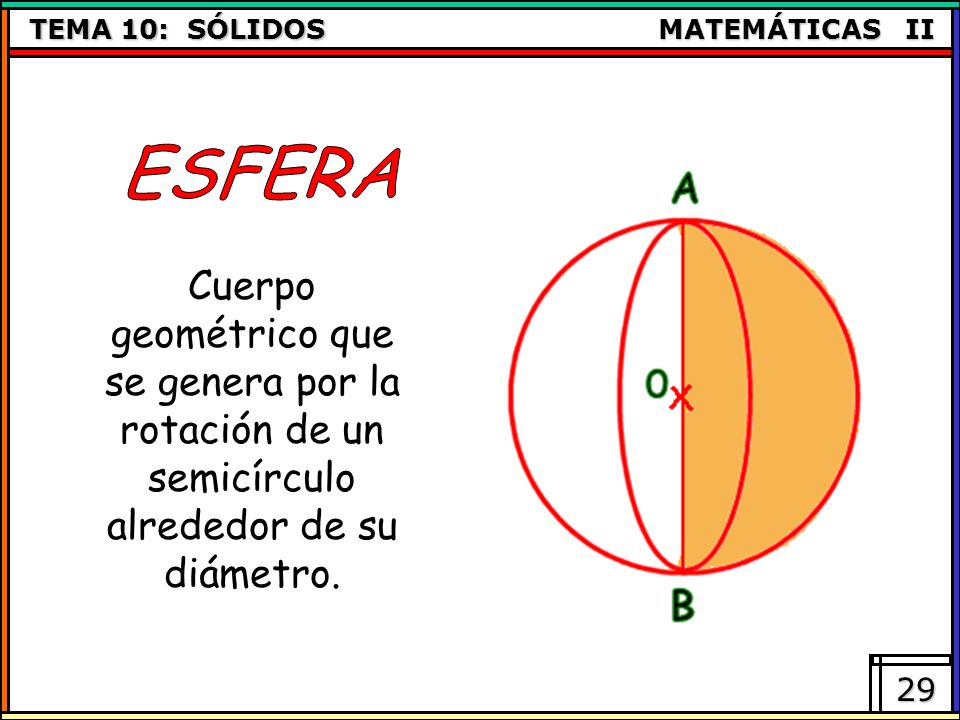

29 ESFERA Cuerpo geométrico que se genera por la rotación de un semicírculo alrededor de su diámetro.

30 ELEMENTOS DE UNA ESFERA

31 Volumen Área Figura Nombre
Prisma Hexaedro o Cubo Volumen Área Figura Nombre Área lateral = l Área total = 6 l2 Prisma regular A = Pb h + 2 Ab Pb perímetro de la base h altura Ab área de la base V = Ab h V = l3 = l l l

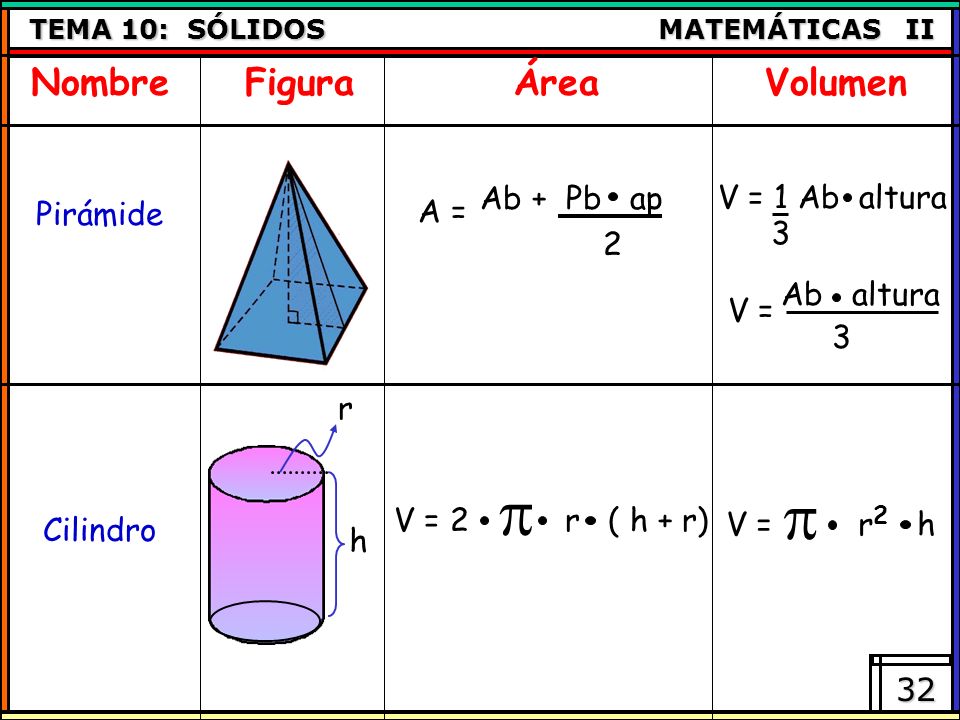

32 Volumen Área Figura Nombre
Cilindro Pirámide Volumen Área Figura Nombre V = 1 Ab altura V = r ( h + r) V = r2 h Ab + Pb ap 2 A = Ab altura 3 V = r h

33 Volumen Área Figura Nombre
Esfera Cono Volumen Área Figura Nombre A = r2 r ( g + r ) A = r2 h 3 V = r3 h r g

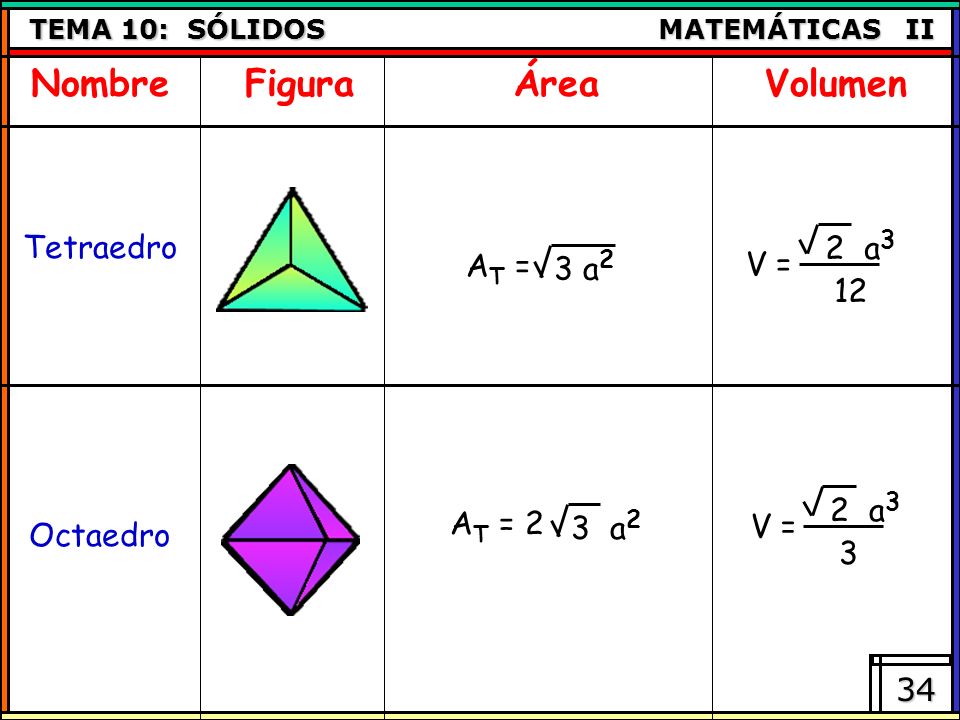

34 Volumen Área Figura Nombre
Octaedro Tetraedro Volumen Área Figura Nombre 3 a2 AT = 2 a3 12 V = 3 a2 AT = 2 3

35 Volumen Área Figura Nombre
Dodecaedro Icosaedro Volumen Área Figura Nombre 3 a2 AT = 5 2 V = 5 a3 6 AT = 30 a ap 10 ap apotema

36 Volumen Área Figura Nombre
Cono Truncado Volumen Área Figura Nombre AT = (r12+r22) + (r1+r2) g r radio mayor r radio menor g generatriz h 12 [D12+D1D2+D22] V = h altura D diámetro mayor g diámetro menor r2 g r1

37 Sugerencias y Comentarios
Elaboró: Profra. Sandra Luz García Garza Diseño: L.C.A. Esther Elizabeth González González
