PROYECTO BEACONS 1/88 Milton Bentos – Héctor Budé Edward A. Murphy Jr.
2
ALGUNOS CASOS EN EL ÁMBITO DE LAS RADIOCOMUNICACIONES SATELITAL TERRESTRES APROXIMACIÓN AL TEMA
3

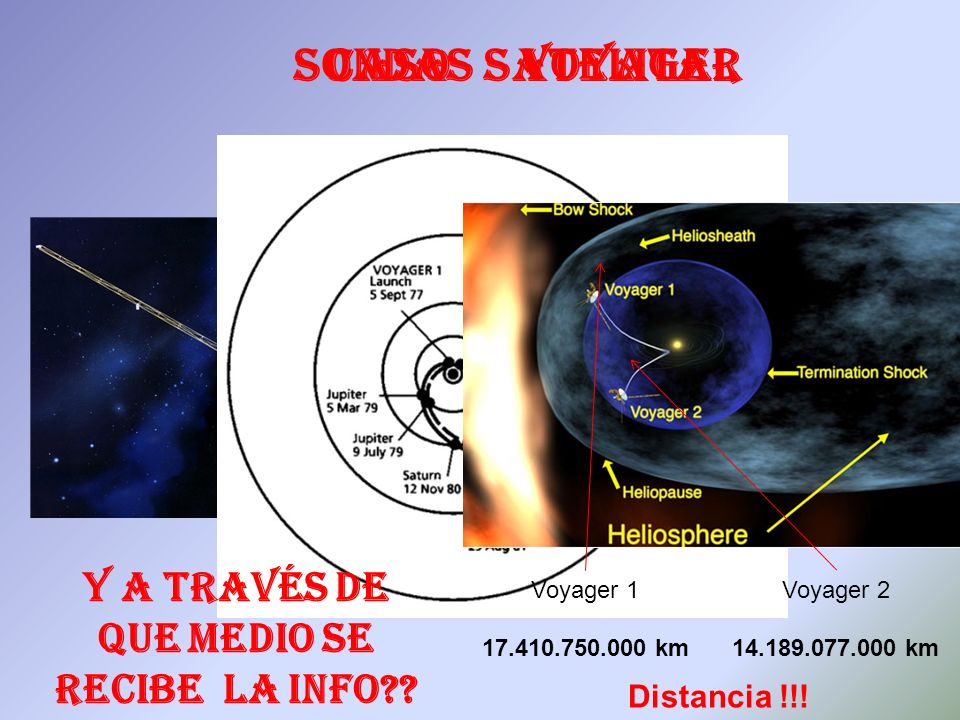

Voyager 1 17.410.750.000 km Voyager 2 14.189.077.000 km Y a través de que medio se recibe La info?? CASO SATELITALSONDAS VOYAGER Distancia !!!
4
Espacio libreEspacio libre Atmósfera ENLACES DE RADIOCOMUNICACIONES
5

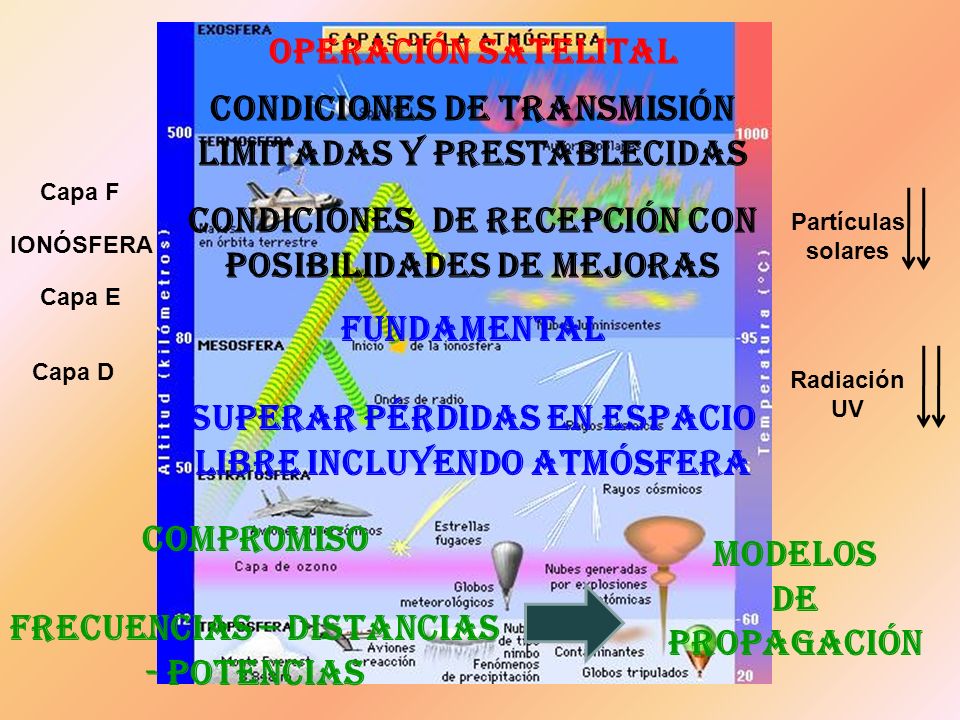

Capa D Capa F Capa E Radiación UV Partículas solares IONÓSFERA OPERACIÓN SATELITAL CONDICIONES DE TRANSMISIÓN LIMITADAS Y PRESTABLECIDAS CONDICIONES DE RECEPCIÓN CON POSIBILIDADES DE MEJORAS FUNDAMENTAL SUPERAR PÉRDIDAS EN ESPACIO LIBRE INCLUYENDO ATMÓSFERA COMPROMISO FRECUENCIAS – DISTANCIAS - POTENCIAS MODELOS DE PROPAGACIÓN
6
HABÍA UNA VEZ DOS SISTEMAS DE RADIOCOMUNICACIONES CUASI CO-FRECUENCIAS PERO A DISTANCIA GEOGRÁFICA APRECIABLE…….. CASO TERRESTRE - OPERATIVO
7

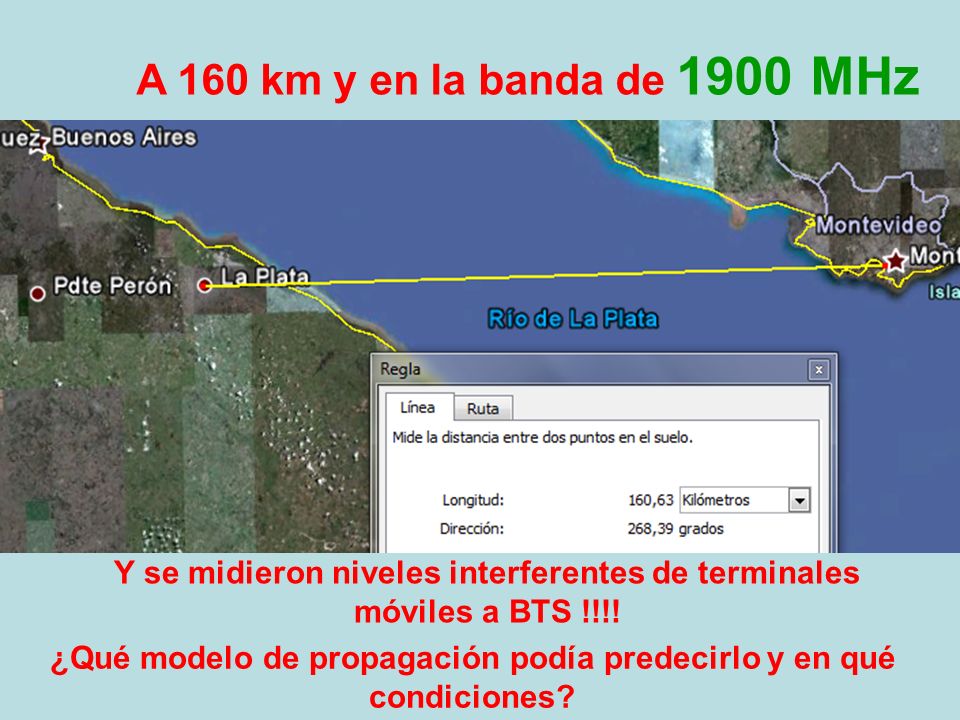

A 160 km y en la banda de 1900 MHz Y se midieron niveles interferentes de terminales móviles a BTS !!!! ¿Qué modelo de propagación podía predecirlo y en qué condiciones?
8
CASO TERRESTRE – DE DISEÑO Vegetación – edificios – estructuras - etc Cursos de agua – alturas del terreno – tipos de terreno
9

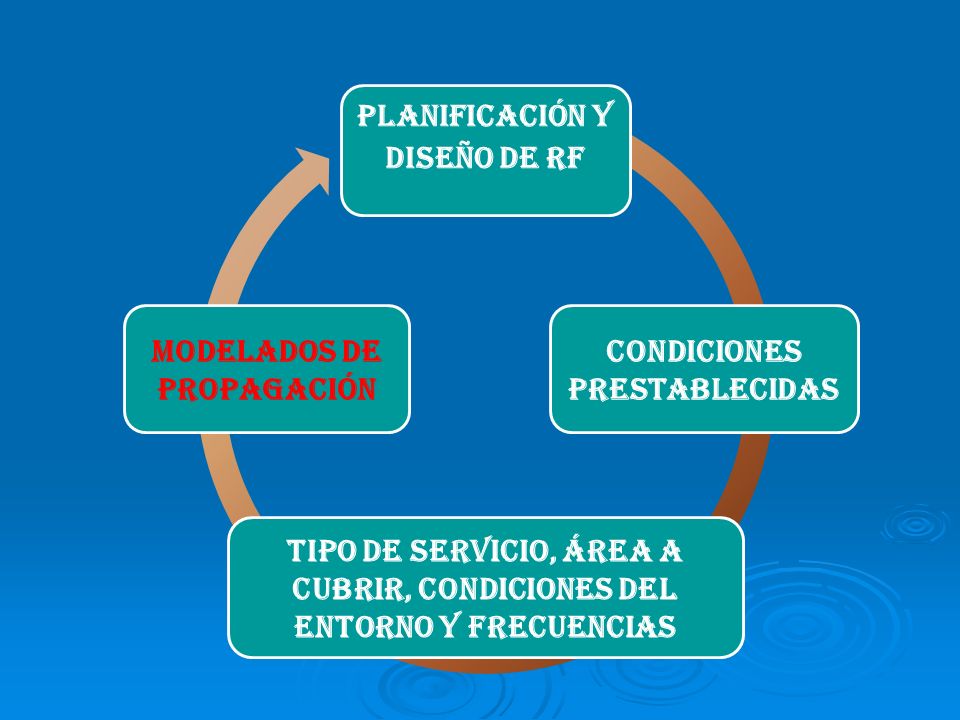

Planificación y Diseño de RF Condiciones prestablecidas Tipo de servicio, área a cubrir, condiciones del entorno y frecuencias Modelados de propagación
10

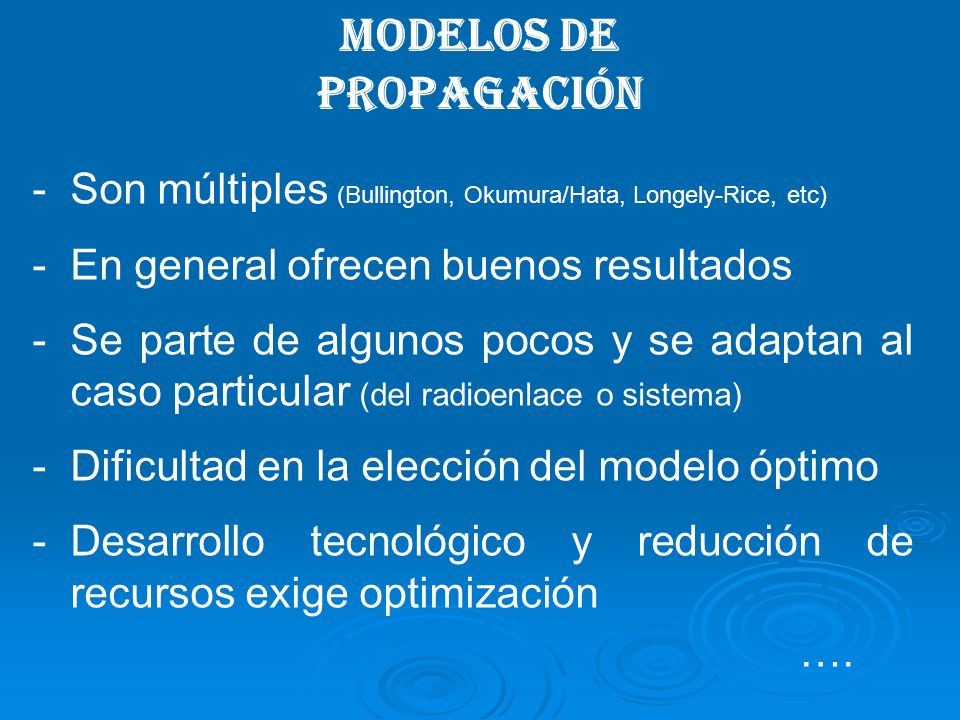

MODELOS DE PROPAGACIÓN - Son múltiples (Bullington, Okumura/Hata, Longely-Rice, etc) - En general ofrecen buenos resultados -Se parte de algunos pocos y se adaptan al caso particular (del radioenlace o sistema) - Dificultad en la elección del modelo óptimo -Desarrollo tecnológico y reducción de recursos exige optimización ….
11

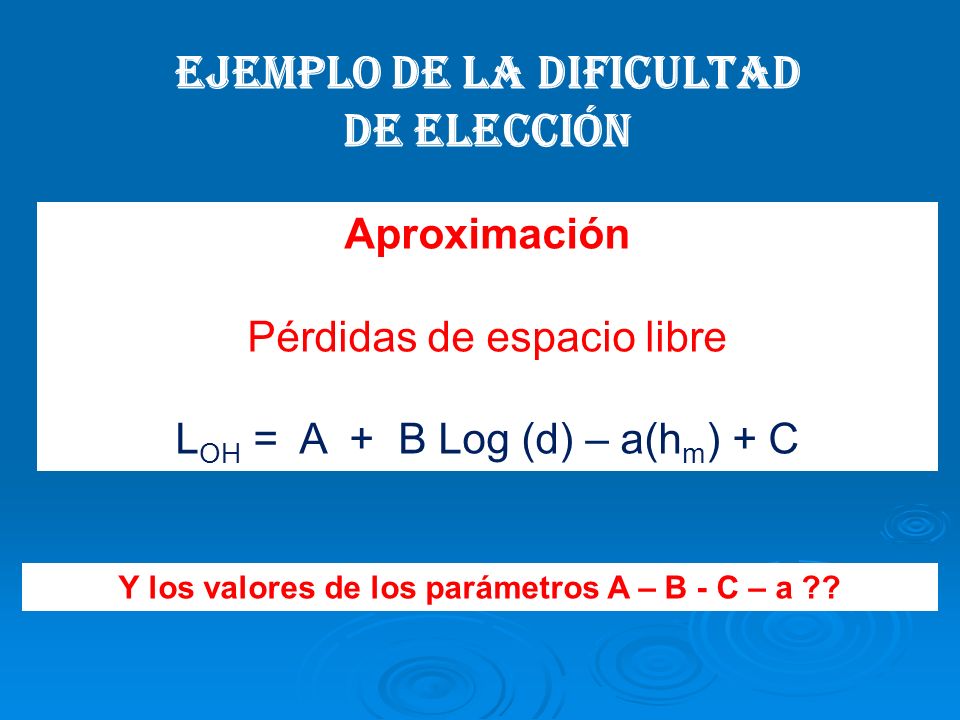

EJEMPLO DE LA DIFICULTAD DE ELECCIÓN Aproximación Pérdidas de espacio libre L OH = A + B Log (d) – a(h m ) + C Y los valores de los parámetros A – B - C – a ??
12
Comunes a todo tipo de área A = 69,55 + 26,16log(f) - 13,82log h b ) B = 44,9 - 6,55log(h b ) Zona rural (open land) a(h m ) = (1,1 log(f) – 0,7)h m – (1,56 log(f) – 0,8) C = -4,78(log(f)) 2 + 18,33 log(f) - 40,94 Zona Suburbana (Suburbs) a(h m ) = (1,1 log(f) – 0,7 ) h m – (1,56 log (f) – 0,8) C = -2(log(f/28)) 2 - 5,4 Zona Urbana de ciudad media (Medium city) a(h m ) = (1,1 log(f) – 0,7 ) h m – (1,56 log(f) – 0,8) C = 0 Zona Urbana de gran ciudad (Large city) a(h m ) = 8,29(log(1,54 h m )) 2 - 1,1 C=0 f ≤ 400 MHz a(h m ) = 3,2(log(11,75 h m )) 2 - 4,97 C=0 f ≥ 400 MHz
13
Oportunidad Para evaluar los modelados desarrollados en otros ámbitos geográficos de forma de verificar su adaptabilidad y, de ser el caso, adecuarlos a URG para permitir optimizar los diversos procesos involucrados en la temática
14
B E A CO N S ases para la istema de radiocomunicaciones valuación nalítico-práctica de bertura de uestro Y EL PROYECTO ?? ????
15
B E A CO N S EN QUE CONSISTE?? Estación radioeléctrica Transmisor/a Radiofrecuencia (f>9 kHz) istema de radiocomunicaciones valuación nalítico-práctica de bertura de uestro Terrestre Fija para Exterior
16
1 - ESTACIÓN RADIOELÉCTRICA fija transmisora Estructura del sistema COMPLETO 2 – captura de datos 3 – EVALUACIÓN DE DATOS EN MODELOS
17
QUÉ debe TRANSMITir?? Parámetros modelado de la tropósfera Temperatura Presión Humedad hidrometeoros UBICACIÓN HORARIO Parámetros GEOGRÁFICOS Parámetros TÉCNICOS POTENCIA ESTADO BATERÍA
18
EN QUÉ BANDA? RAZÓN? ICM 4G TDT
19
CONSIDERACIONES BÁSICAS DE DISEÑO MONTAJE SUPERFICIAL TRANSPORTABLE ÁREA DE SERVICIO DE VARIOS KM POTENCIA RF 5-10W APROVECHAR EXPERIENCIAS PROYECTOS GLOBO
20
PROYECTO BEACONS
21
Diseño de la Estación Adquisición y procesamiento de Datos Etapa de Radiofrecuencia Estructura básica
22
Adquisición de Datos Adquisición de Datos
23

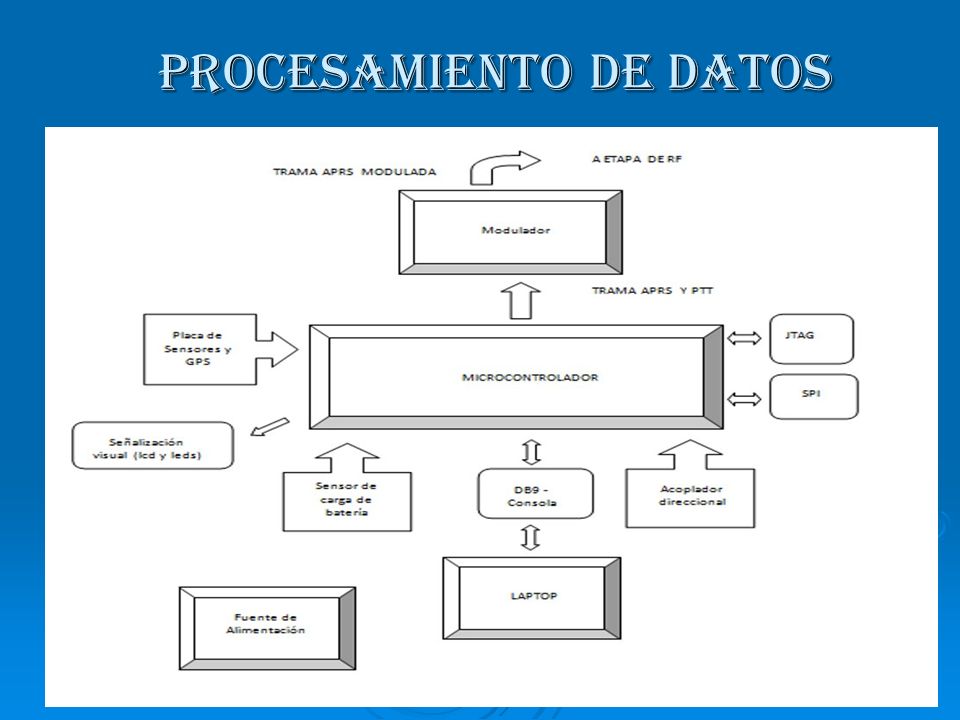

PROCESAMIENTO de Datos PROCESAMIENTO de Datos
24

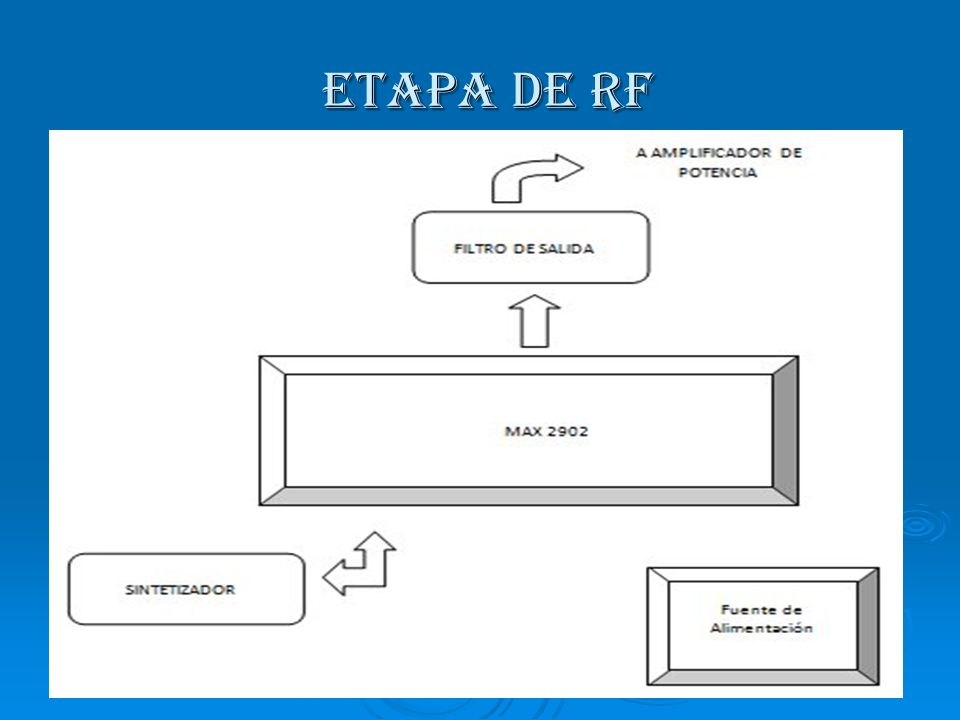

Etapa de RF
25
Diagrama de Bloques
26

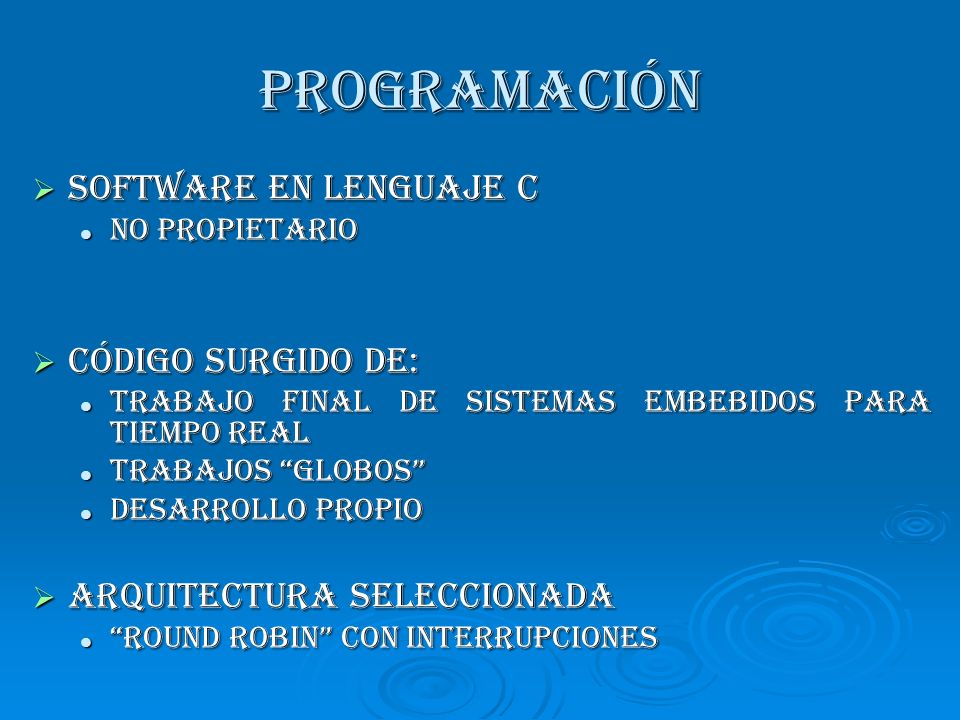

PROGRAMACIÓN SOFTWARE en lenguaje C NO PROPIETARIO NO PROPIETARIO Código SURGIDO DE: Trabajo Final de Sistemas Embebidos para Tiempo Real Trabajo Final de Sistemas Embebidos para Tiempo Real TRABAJOS “GLOBOS” TRABAJOS “GLOBOS” DESARROLLO PROPIO DESARROLLO PROPIO Arquitectura SELECCIONADA “Round Robin” con Interrupciones “Round Robin” con Interrupciones
27
Arquitectura Round Robin
28
Placa de Sensores GPS Humedad Presión Temperatura Hidrometeoros
29

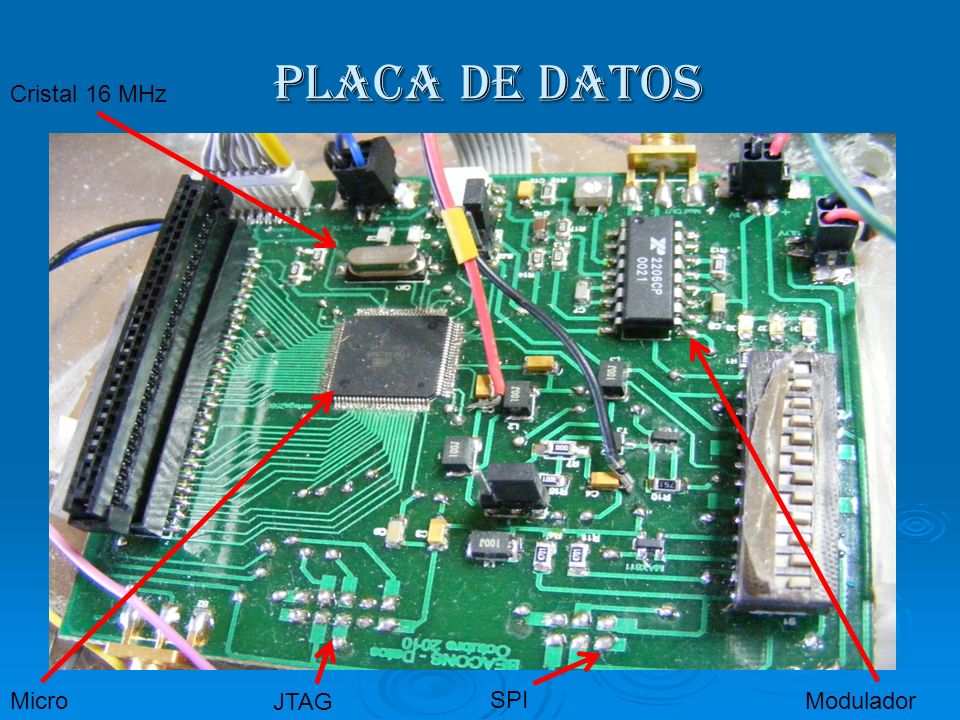

Placa de Datos Micro Modulador SPI JTAG Cristal 16 MHz
30
Driver Micro 2902
31

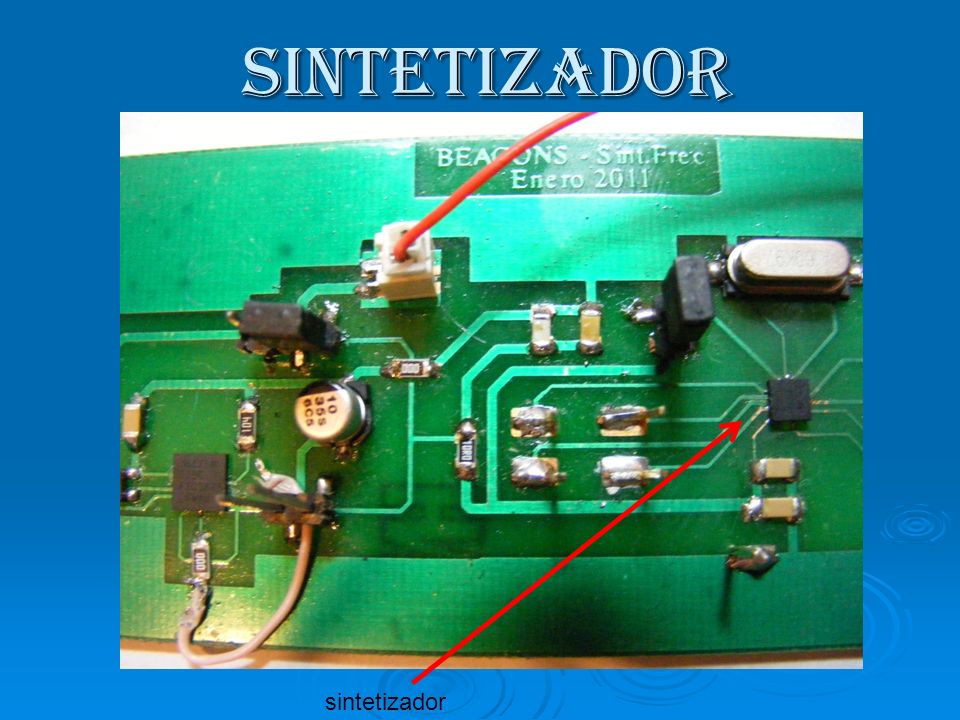

SiNTETIZADOR sintetizador
32

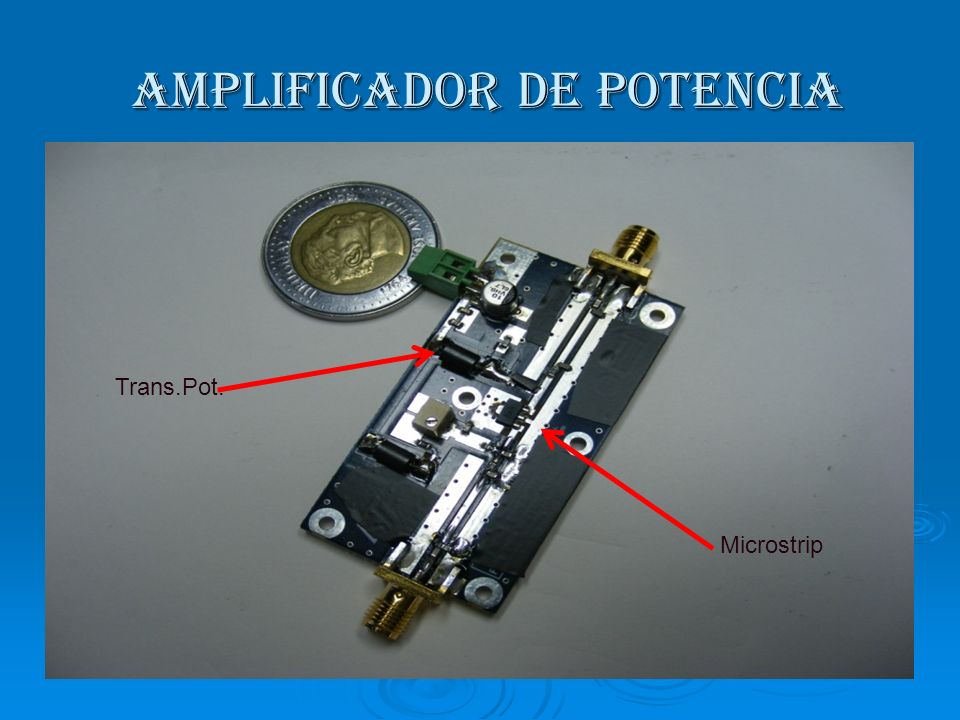

Amplificador de Potencia Trans.Pot. Microstrip
33

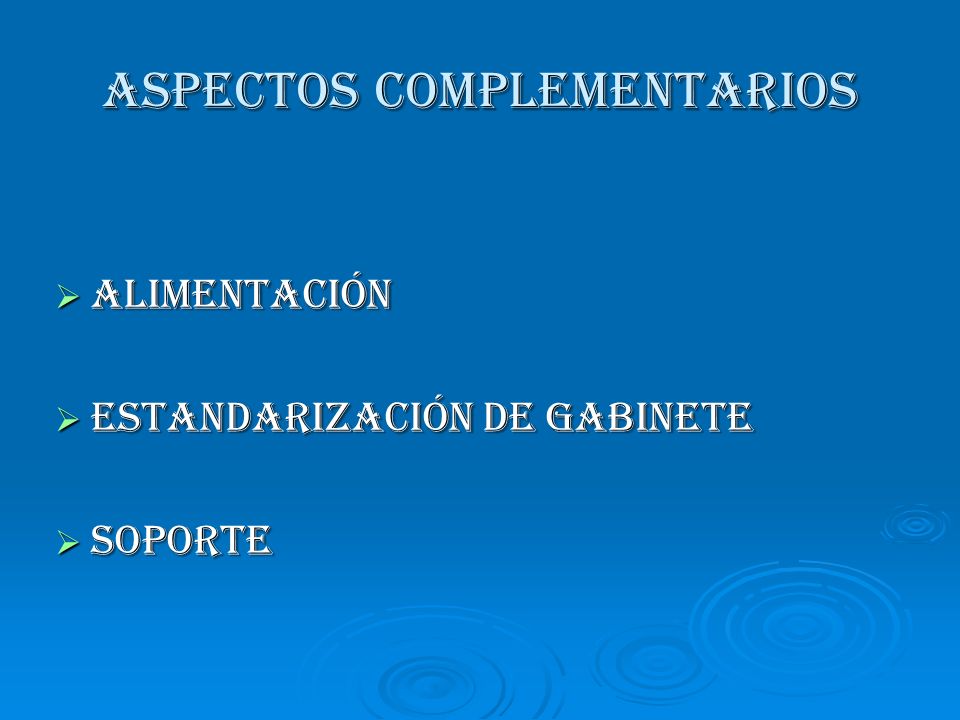

Aspectos complementarios Alimentación Estandarización de Gabinete Soporte
34

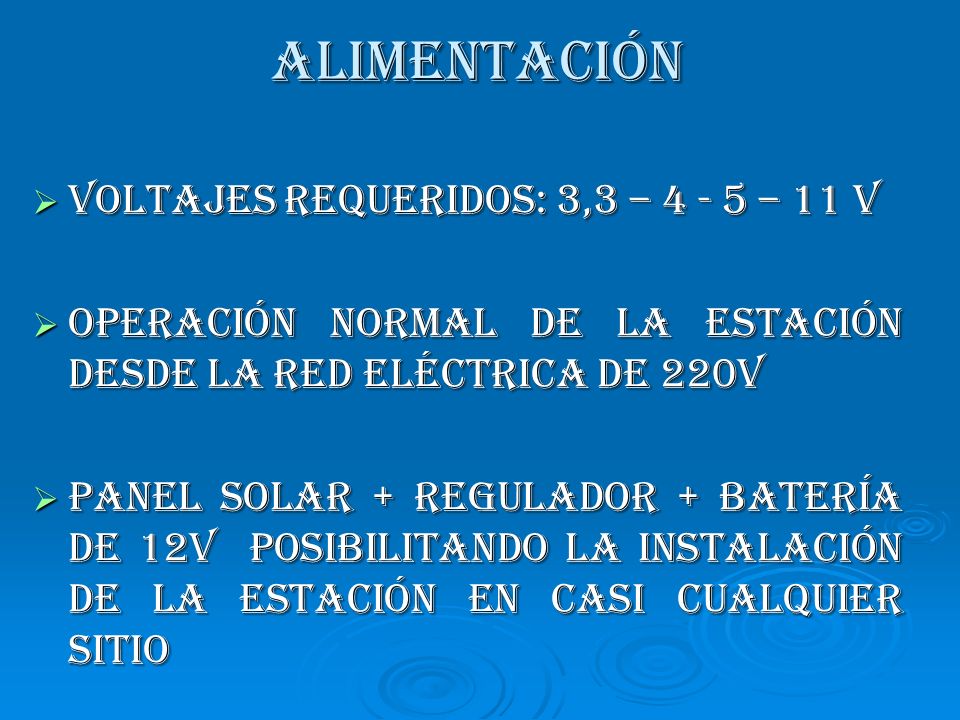

Alimentación Voltajes requeridos: 3,3 – 4 - 5 – 11 v Operación normal de la estación desde la red eléctrica de 220V Panel Solar + Regulador + Batería de 12V posibilitando la instalación de la estación en casi cualquier sitio
35

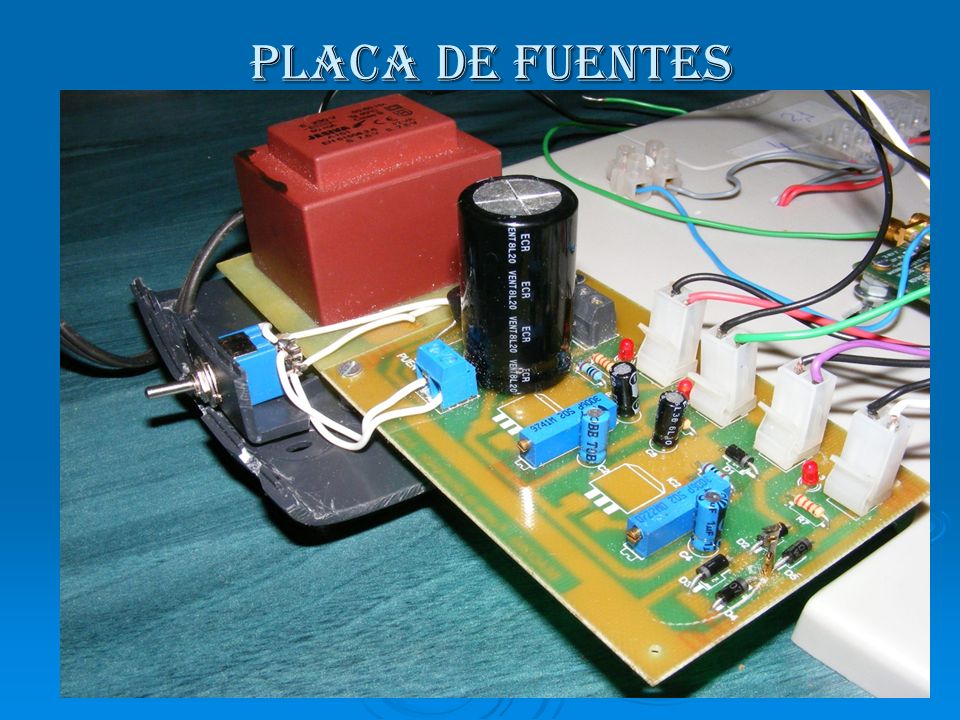

Placa de Fuentes
36

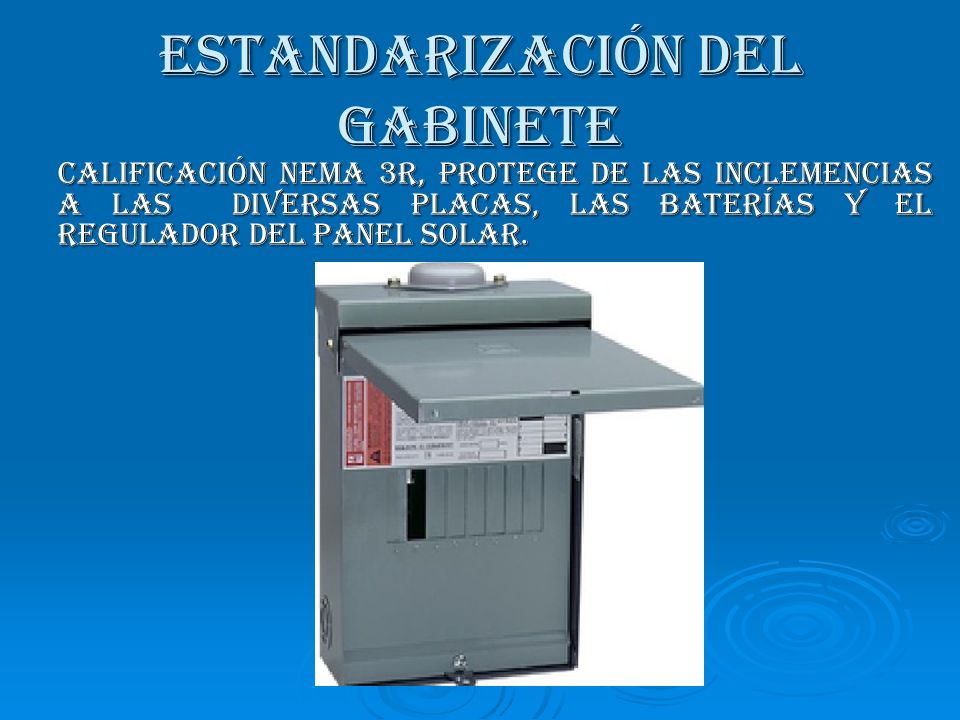

Estandarización del Gabinete Calificación NEMA 3R, protege de las inclemencias a las diversas placas, las baterías y el regulador del panel solar.
37

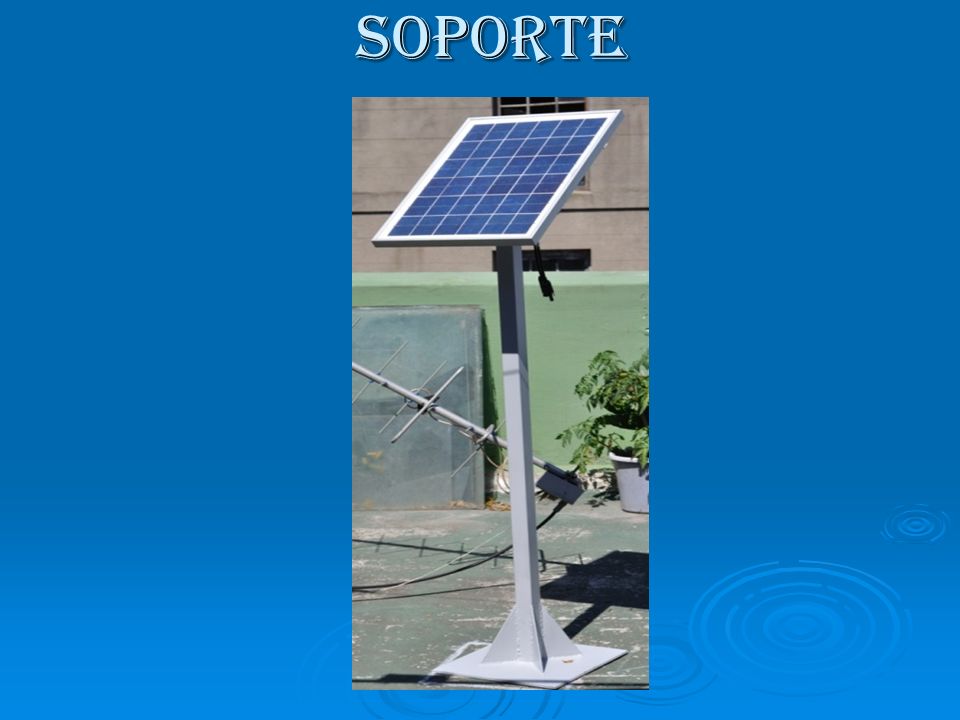

Soporte
38
PROYECTO BEACONS
39
PREVISIONES DE TIEMPO FUERON ALTAMENTE INSUFICIENTES COMPONENTES SMD EN URUGUAY (y que decir de conectores y cables??) – encapsulados RECEPCIÓN DE COMPONENTES DESDE EL EXTERIOR DISPONIBILIDAD DE ELEMENTOS PARA TRANSMITIR EN SEGMENTO SUPERIOR DE 925 mhZ EN CONDICIONES IMPUESTAS DESARROLLAR SOFTWARE ESPECÍFICO, AL PRINCIPIO NO CONSIDERADO Indisponibilidad de equipos para calibración Algunos de los RETOS enfrentados
40

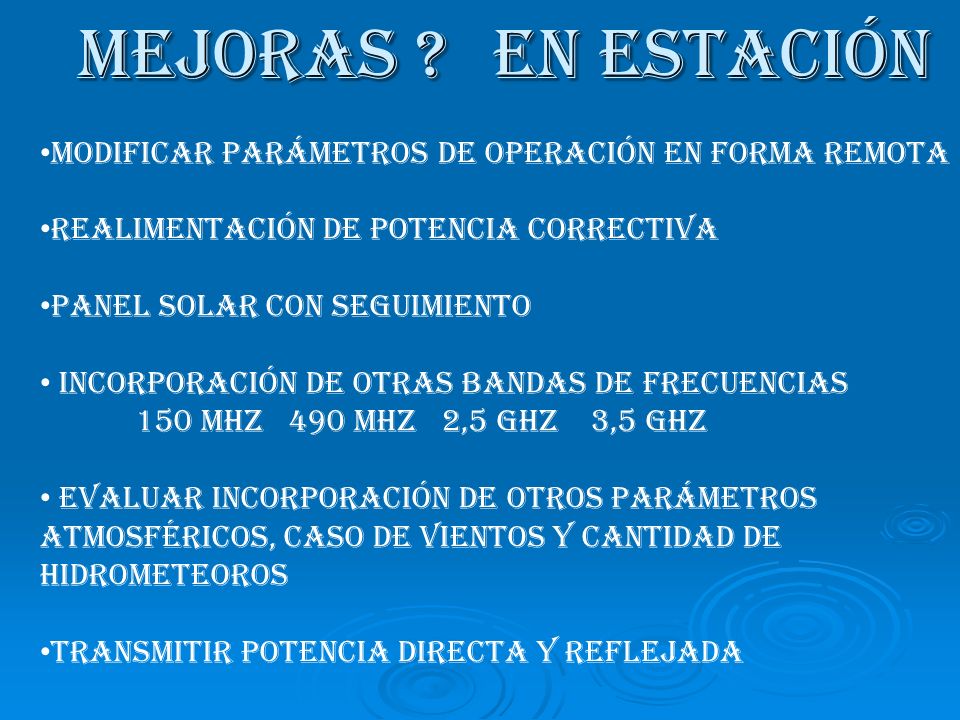

En estación modificar parámetros de operación en forma remota Realimentación de potencia correctiva panel solar con seguimiento Incorporación de otras bandas de frecuencias 150 MHz 490 MHz 2,5 GHz 3,5 GHz Evaluar incorporación de otros parámetros atmosféricos, caso de vientos y cantidad de hidrometeoros Transmitir potencia directa y reflejada Mejoras ?
41
En sistema establecer explícitamente el protocolo para realizar las mediciones de intensidad de campo eléctrico establecer explícitamente el protocolo para evaluar los resultados obtenidos en función de cada uno de los modelos de propagación considerados Mejoras ?
42
Preguntas ?
43
