1 Trabajo publicado en www.ilustrados.com
La mayor Comunidad de difusión del conocimiento PROTOCOLO TELNET Preparado por: Andrea Rodríguez Ortiz Andrés Barquero Castillo

2 TELNET Es un protocolo que permite a los usuarios conectarse a una computadora remota en Internet. Está soportado sobre una arquitectura cliente/servidor

3 Arquitectura Cliente-Servidor
RED Servidor

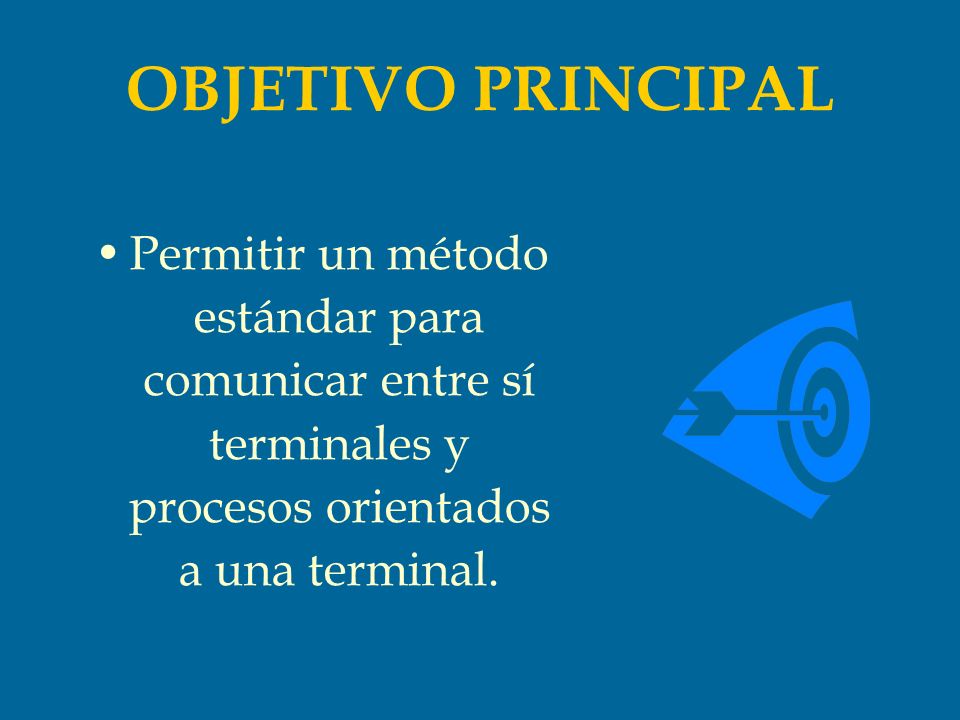

4 OBJETIVO PRINCIPAL Permitir un método estándar para comunicar entre sí terminales y procesos orientados a una terminal.

5 Basado en tres ideas principales
Concepto del NVT. 2. Opciones negociadas. 3. Visión simétrica.

6 NVT Dispositivo imaginario, proporciona representación intermedia de un terminal Elimina necesidad de guardar información de las características y de las convenciones para manejarlo.

7 Opciones Negociadas Ordenador Servicios adicionales Terminales sofisticadas Usuario

8 SIEMPRE se puede rehusar activar una opción
NUNCA debe rehusar desactivar alguna opción Solicitud = Reconocimiento simultánea Positivo

9 Es más un Principio Operativo, que una regla inamovible

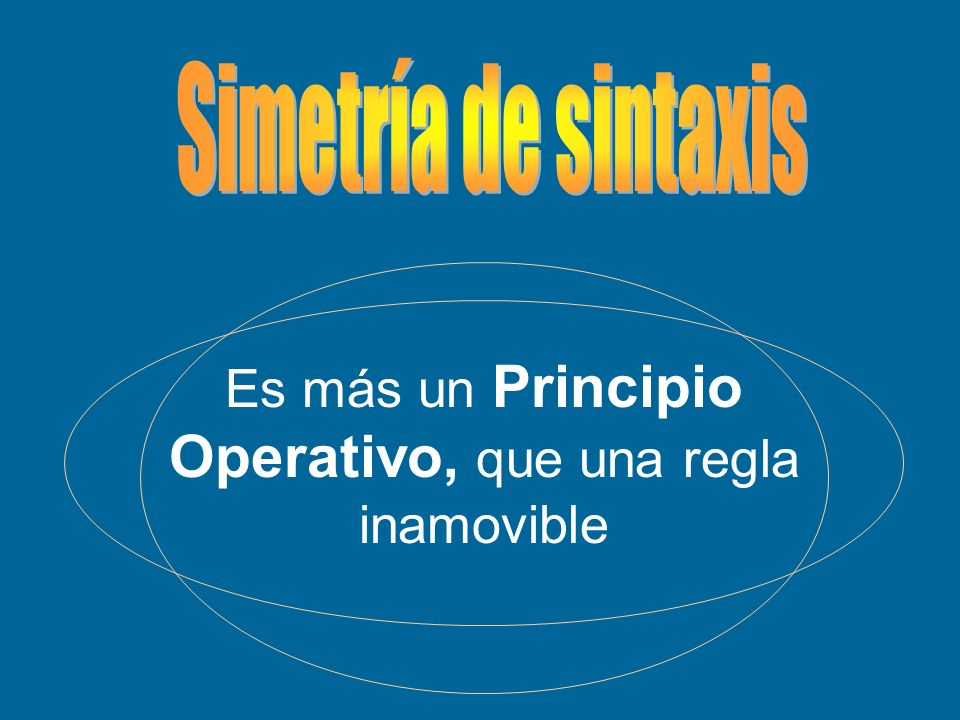

Simetría de sintaxis Es más un Principio Operativo, que una regla inamovible

10 Normas de negociación Solicitar cambio de estado de una opción.
Caso omiso a una petición. Enviar la orden en el punto donde empieza a tener efecto.

11 Estructura de negociación
Will XXX Do XXX Don´t XXX

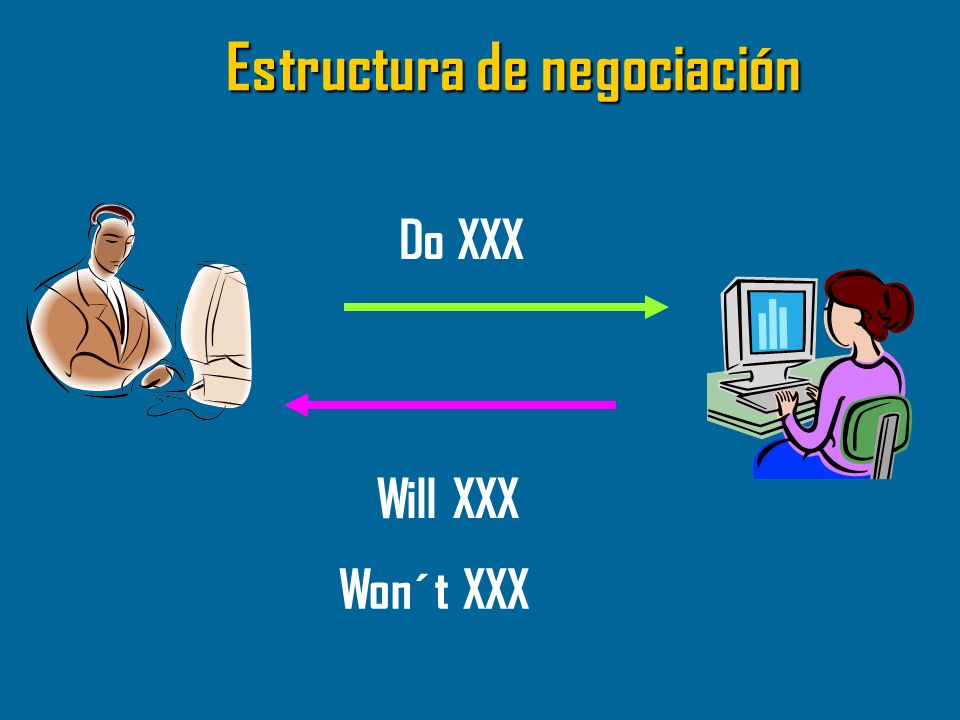

12 Estructura de negociación
Do XXX Will XXX Won´t XXX

13 Buena regla SOLO repetir una petición: Por información adicional
Por solicitud del usuario a nivel local.

14 Terminal Virtual de Red
NVT => Network Virtual Terminal Dispositivo bidireccional de caracteres Posee una impresora (datos que llegan) y un teclado (produce datos de salida) Código usado USASCII de 7 bits en un campo de 8 bits

15 -Esta señal puede ser generada por un proceso o un usuario.
Transmición de Datos -Los datos se deben acumular en el ordenador hasta tener una línea de datos o que la señal indique que debemos trasmitir los datos. -Esta señal puede ser generada por un proceso o un usuario.

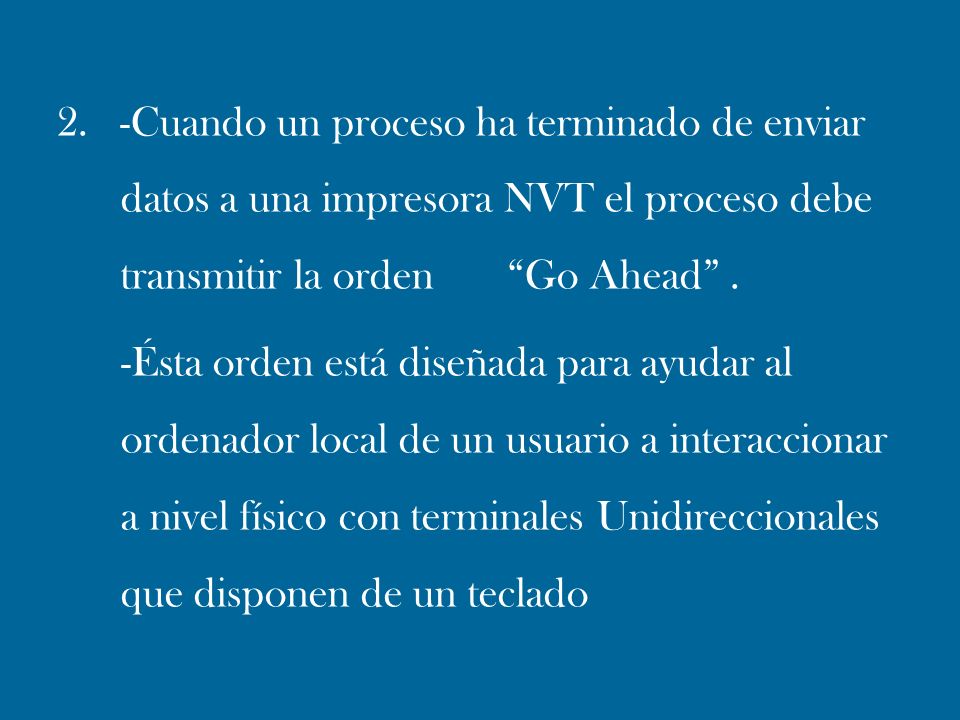

16 2. -Cuando un proceso ha terminado de enviar datos a una impresora NVT el proceso debe transmitir la orden “Go Ahead” . -Ésta orden está diseñada para ayudar al ordenador local de un usuario a interaccionar a nivel físico con terminales Unidireccionales que disponen de un teclado

17 - La conexión terminal-ordenador está siempre bajo control del usuario o del ordenador
- Quien tenga el control debe liberarlo explícitamente - La simetría del modelo TELNET requiere que hay un NTV en cada extremo de la conexión TELNET

18 Representación Estándar de Funciones de Control
Interrumpir Proceso (IP,Interrupt Process) : -Se usa cuando un usuario cree que su proceso está en un bucle infinito o cuando se ha activado un proceso no deseado -IP es la representación estándar para invocar ésta función

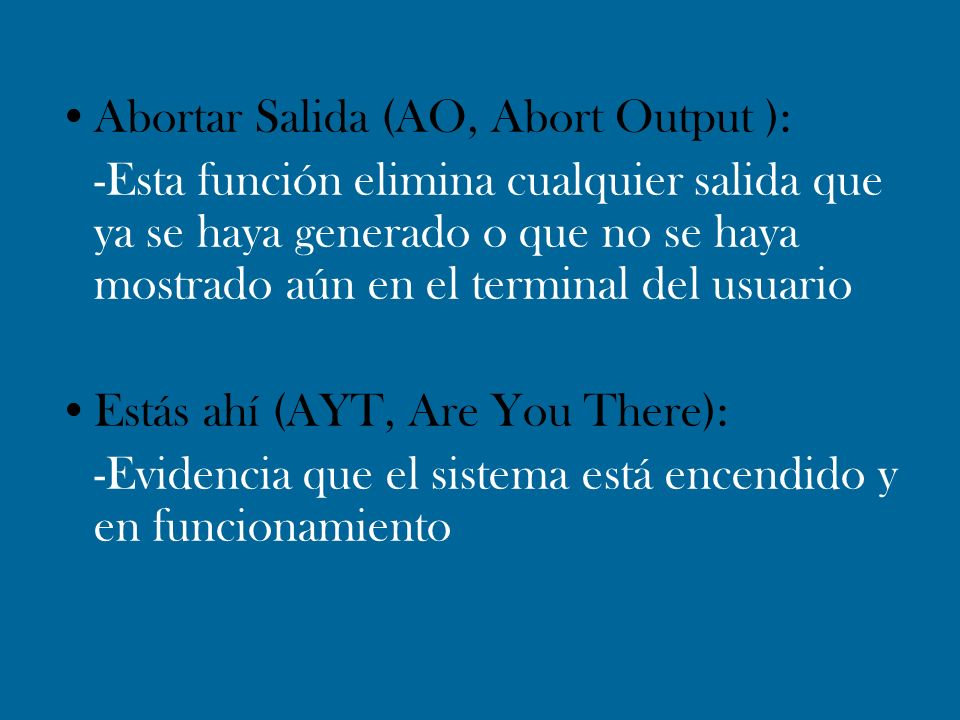

19 Abortar Salida (AO, Abort Output ):
-Esta función elimina cualquier salida que ya se haya generado o que no se haya mostrado aún en el terminal del usuario Estás ahí (AYT, Are You There): -Evidencia que el sistema está encendido y en funcionamiento

20 Carácter de Borrado (EC, Erase Character): -Se usa para editar la entrada desde el teclado cuando se cometen errores Borrar Línea (EL, Erase Line): -Borra todos los datos de la línea actual de entrada

21 La señal Telnet "Synch" ¿Por qué es necesaria? ¿Qué la conforma? Efectos

22 Estructuras de Ordenes TELNET
Código de orden + IAC

23 NOM CÓD SIGNIFICADO SE Fin de los parámetros de subnegociación. NOP No operación. DM La parte del flujo de datos de un Synch. Break Carácter BRK del NVT. Inter proc La función IP. Inter salida La función AO. Estás Ahí La función AYT. Borrar Car La función EC. Borrar Lín La función EL. Continuar La señal GA.

24 Establecimiento de la Conexión
La conexión TCP del TELNET se establece entre el puerto U del usuario y el puerto L del servidor El servidor puede atender muchas conexiones simultáneamente entre el puerto L y diferentes puertos U de usuario Para acceso remoto de usuarios a un ordenador al protocolo se le asigna el puerto servidor 23 ( L = 23 )

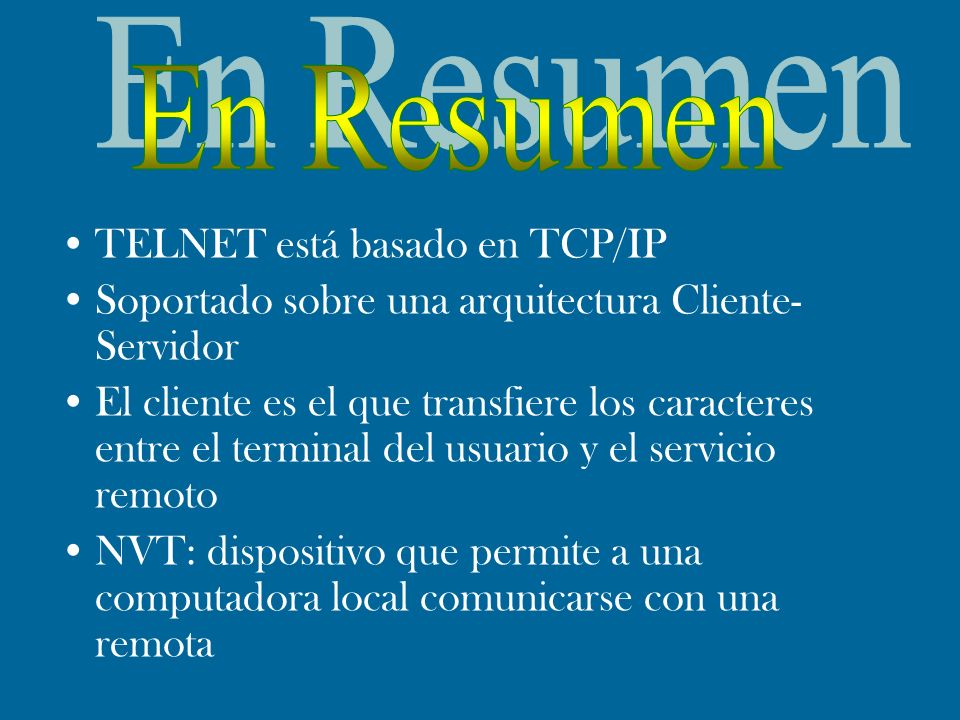

25 TELNET está basado en TCP/IP
En Resumen TELNET está basado en TCP/IP Soportado sobre una arquitectura Cliente-Servidor El cliente es el que transfiere los caracteres entre el terminal del usuario y el servicio remoto NVT: dispositivo que permite a una computadora local comunicarse con una remota
