CAPITULO 1 METROLOGIA
2
Es la ciencia de la medición
METROLOGIA Es la ciencia de la medición Se puede determina el valor numérico NOMBRE UNIDAD SIMBOLO Longitud Metro M Masa Kilogramo Kg Tiempo Segundo S Temperatura termodinámica Kelvin K Corriente eléctrica Amperio A Intensidad luminosa Candela Cd Cantidad de sustancia Mol
3
Comparar cantidades con un estándar conocido
MEDICION Comparar cantidades con un estándar conocido Establecimiento de un valor dentro de la exactitud y precisión EXACTITUD El valor coincide con el valor verdadero PRECISION Reducir al mínimo los errores aleatorios
4
Medición que se verifica contra un standar
CALIBRACION Medición que se verifica contra un standar
5
Tomando lectura directa del instrumento MEDICION DIRECTA
METODOS DE MEDICION Tomando lectura directa del instrumento MEDICION DIRECTA Establecimiento de parámetros, posteriormente comparadas con formulas preestablecidas MEDICION POR COMPARACION
6
E = (1/2)*máxima precisión posible
TEORIA DEL ERROR E = (1/2)*máxima precisión posible
7
ERRORES ORIGINADOS EN EL TRABAJO
Generados por limitaciones impuestas por el desarrollo y avance tecnológico ERRORES DE METODOLOGIA Desviaciones positivas o negativas del valor verdadero (PARALELAJE) ERRORES SISTEMATICOS Se presentan debido a las condiciones fluctuantes del medio donde se miden ERRORES FORTUITOS
8
VARIACION DE LA MAGNITUD POR CAMBIOS DE TEMPERATURA
DILATACION LINEAL DILATACION SUPERFICIAL DILATACION VOLUMETRICA
9

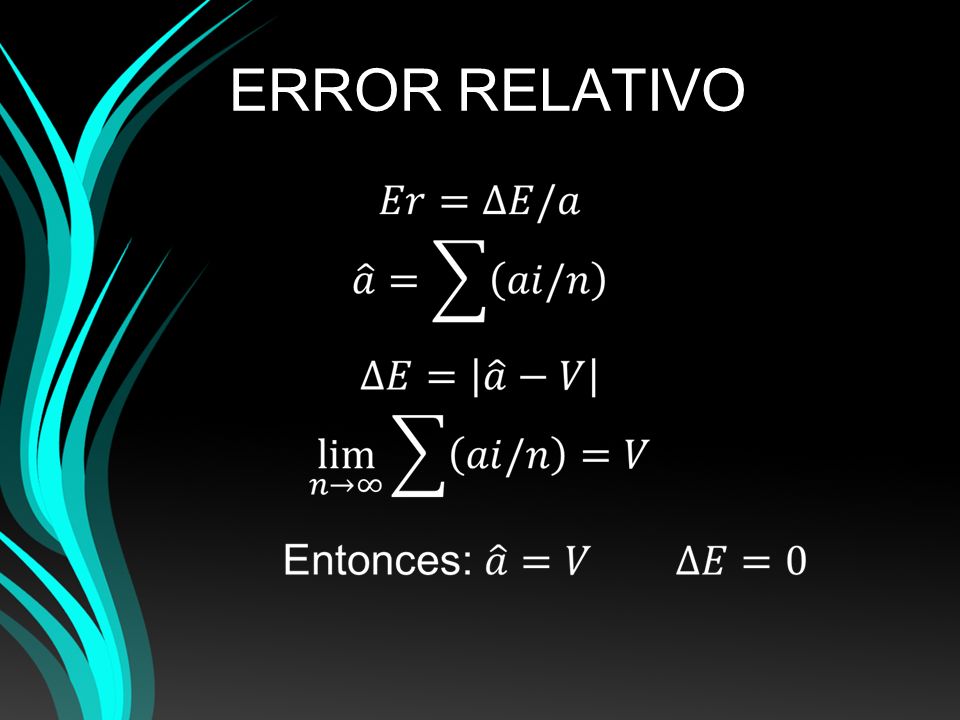

ERROR RELATIVO
10
DESVIACION O ERROR DE MEDICION
11

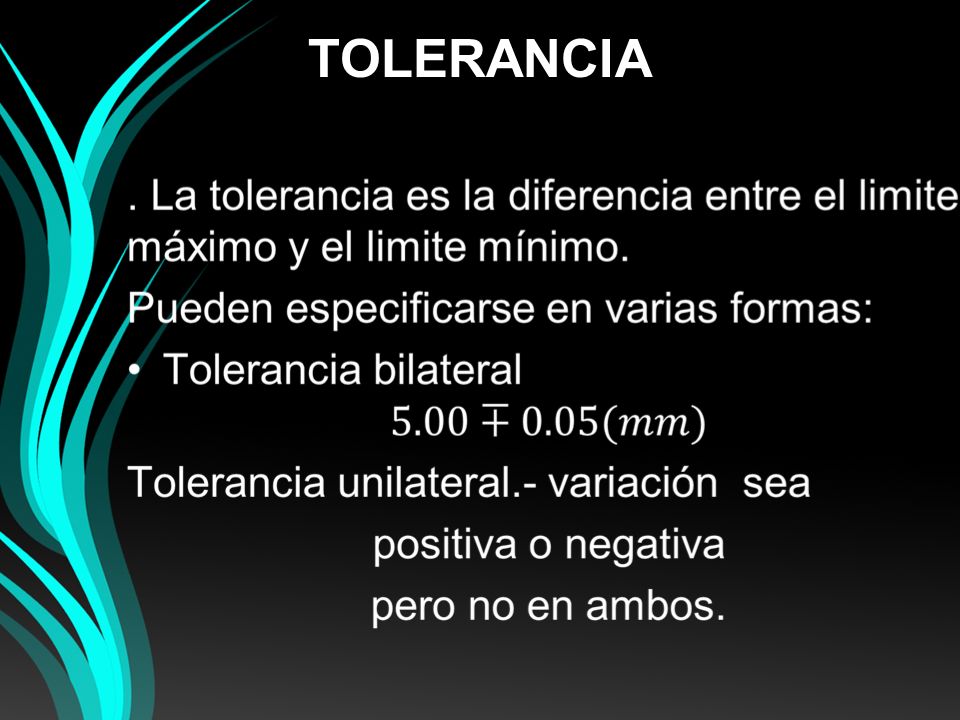

TOLERANCIA
13
PROBLEMAS
14

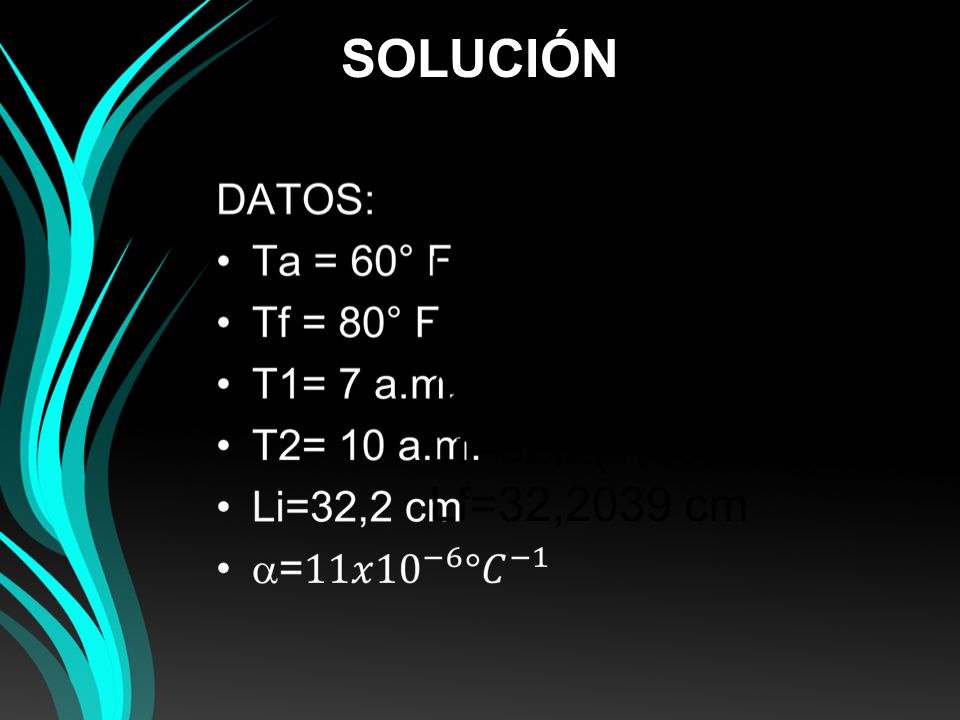

SOLUCIÓN
15
E = [Lf-Li] E = [32,2039-32,2] E = 0,0039 cm.
El margen de error es: E = [Lf-Li] E = [32, ,2] E = 0,0039 cm.
16
2.- Se han hecho mediciones del anillo que se muestra en la figura y se han registrado las siguientes lecturas:
17

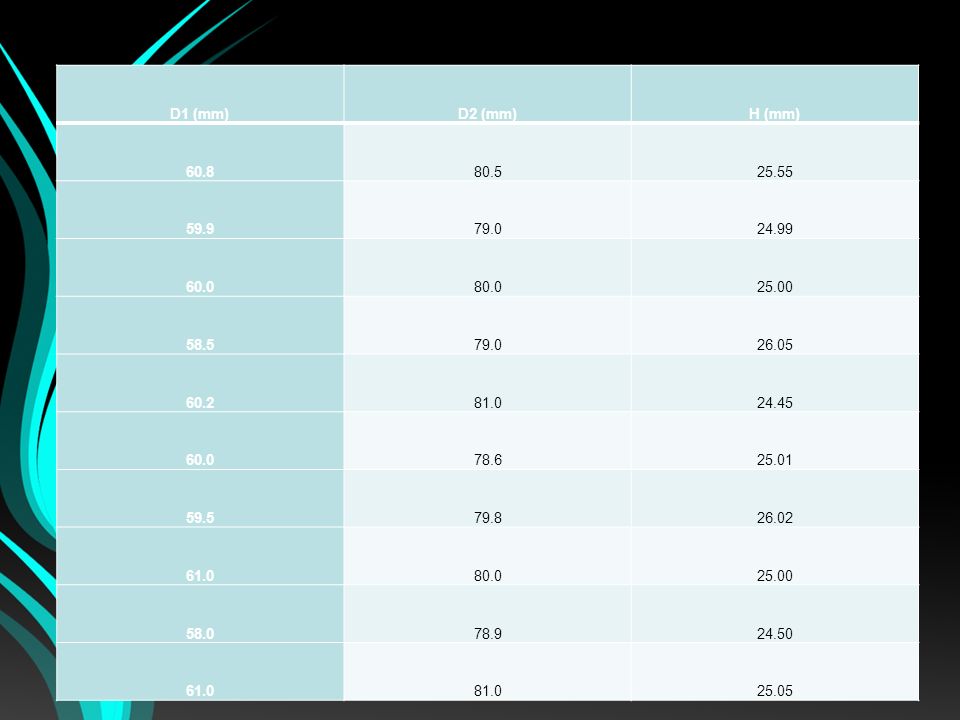

D1 (mm) D2 (mm) H (mm) 60.8 80.5 25.55 59.9 79.0 24.99 60.0 80.0 25.00 58.5 26.05 60.2 81.0 24.45 78.6 25.01 59.5 79.8 26.02 61.0 58.0 78.9 24.50 25.05
18

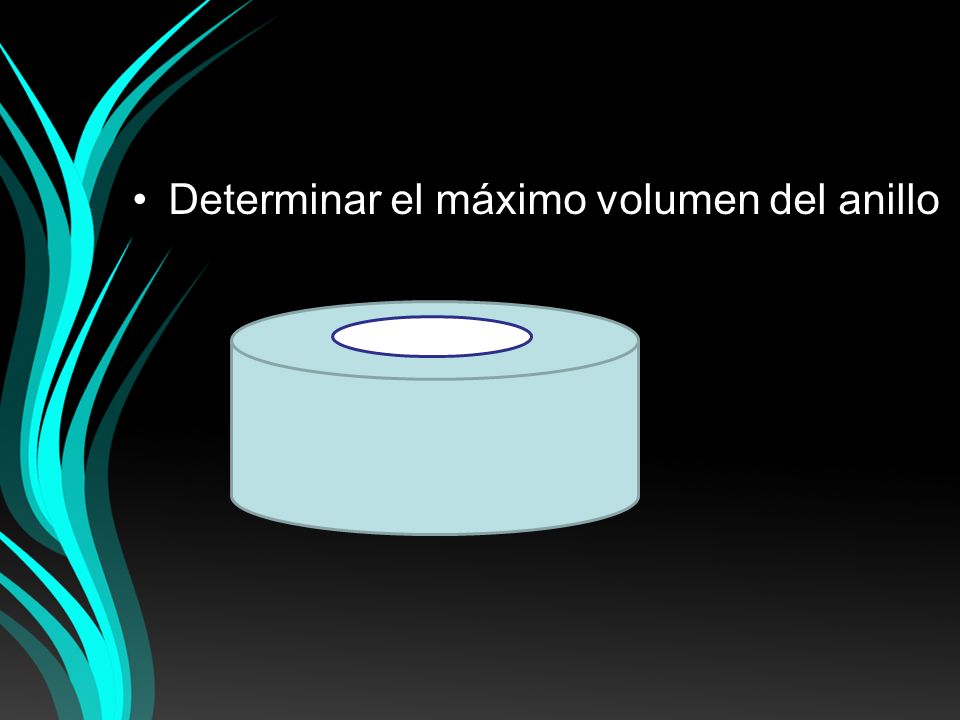

Determinar el máximo volumen del anillo
19

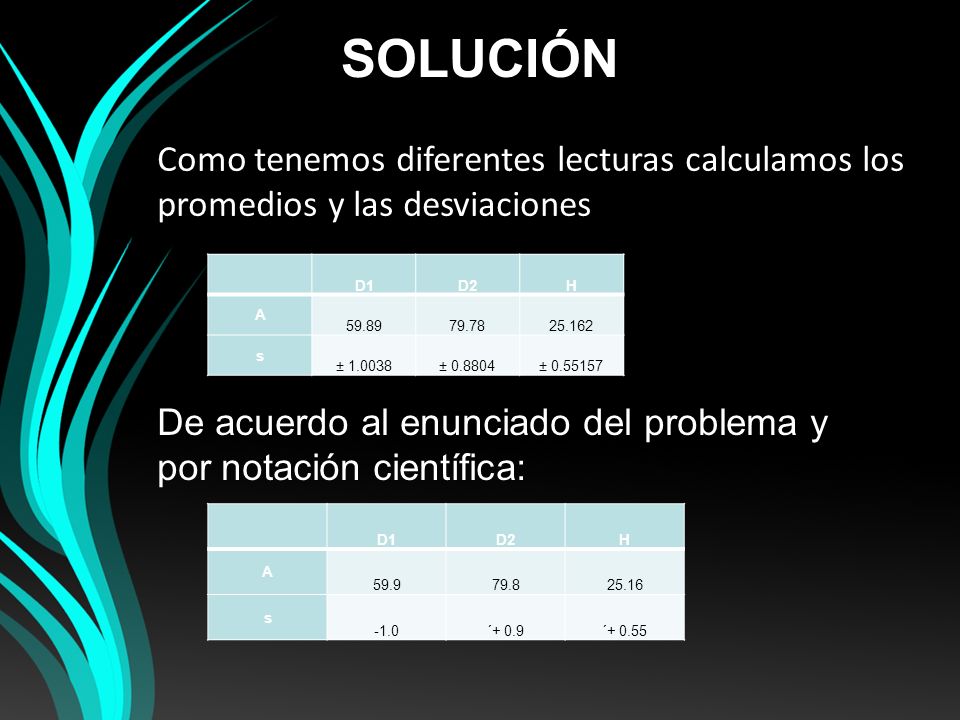

SOLUCIÓN Como tenemos diferentes lecturas calculamos los promedios y las desviaciones D1 D2 H A 59.89 79.78 25.162 s ± ± ± De acuerdo al enunciado del problema y por notación científica: D1 D2 H A 59.9 79.8 25.16 s -1.0 ´+ 0.9 ´+ 0.55
21
Para hallar el máximo volumen consideramos las desviaciones
