1 Gestión de memoria Rina Arauz

2 Definición La memoria es una amplia tabla de datos, cada uno de los cuales con su propia dirección. Tanto el tamaño de la tabla (memoria), como el de los datos incluidos en ella dependen de cada arquitectura concreta. Para que los programas puedan ser ejecutados es necesario que estén cargados en memoria principal. La información que es necesario almacenar de modo permanente se guarda en dispositivos de almacenamiento secundarios también conocidos como memoria secundaria.

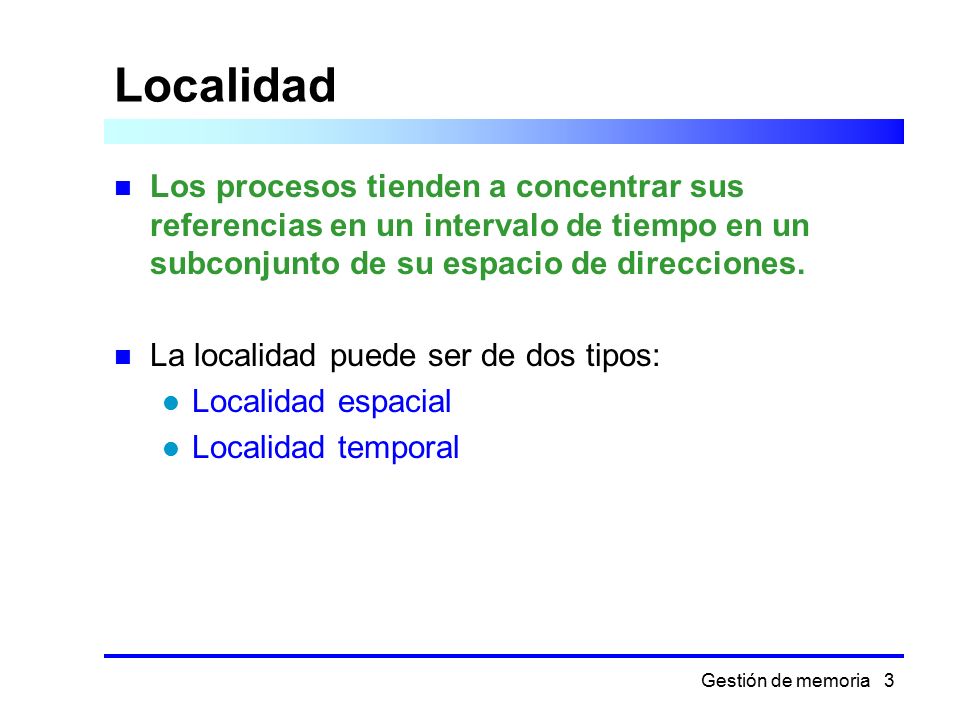

3 Localidad Los procesos tienden a concentrar sus referencias en un intervalo de tiempo en un subconjunto de su espacio de direcciones. La localidad puede ser de dos tipos: Localidad espacial Localidad temporal

4 Localidad espacial y temporal

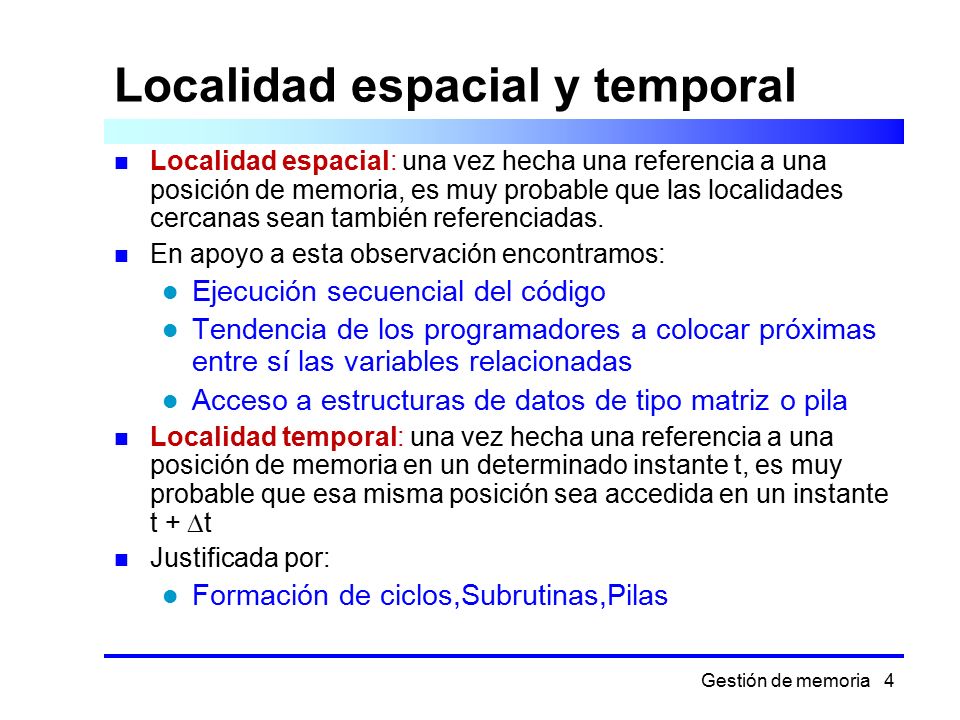

Localidad espacial: una vez hecha una referencia a una posición de memoria, es muy probable que las localidades cercanas sean también referenciadas. En apoyo a esta observación encontramos: Ejecución secuencial del código Tendencia de los programadores a colocar próximas entre sí las variables relacionadas Acceso a estructuras de datos de tipo matriz o pila Localidad temporal: una vez hecha una referencia a una posición de memoria en un determinado instante t, es muy probable que esa misma posición sea accedida en un instante t + t Justificada por: Formación de ciclos,Subrutinas,Pilas

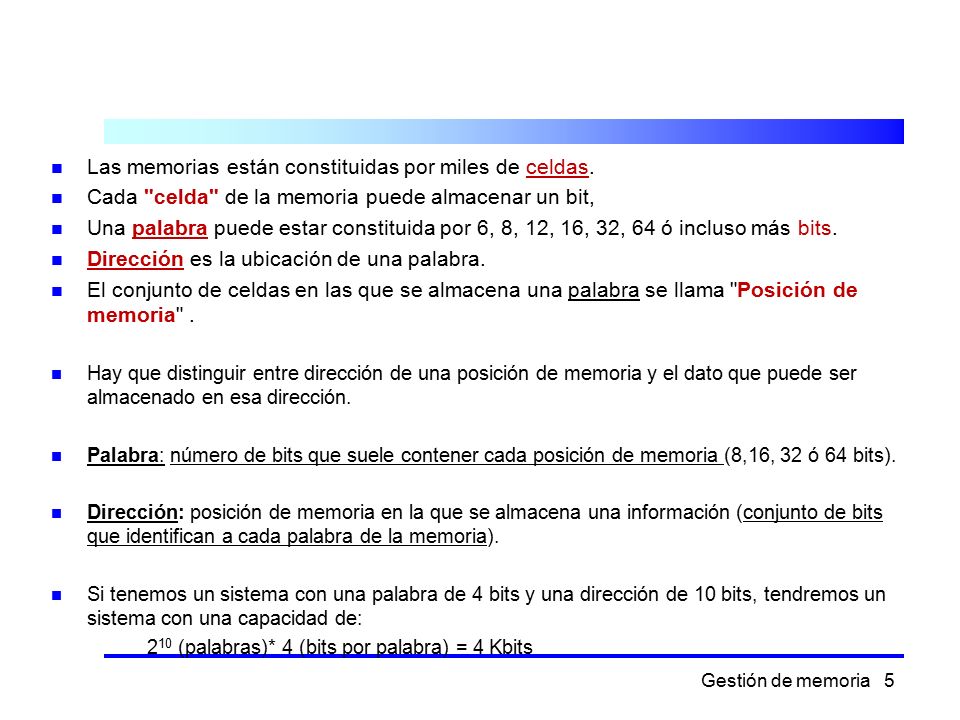

5 Las memorias están constituidas por miles de celdas.
Cada "celda" de la memoria puede almacenar un bit, Una palabra puede estar constituida por 6, 8, 12, 16, 32, 64 ó incluso más bits.   Dirección es la ubicación de una palabra. El conjunto de celdas en las que se almacena una palabra se llama "Posición de memoria" . Hay que distinguir entre dirección de una posición de memoria y el dato que puede ser almacenado en esa dirección.  Palabra: número de bits que suele contener cada posición de memoria (8,16, 32 ó 64 bits). Dirección: posición de memoria en la que se almacena una información (conjunto de bits que identifican a cada palabra de la memoria). Si tenemos un sistema con una palabra de 4 bits y una dirección de 10 bits, tendremos un sistema con una capacidad de: 210 (palabras)* 4 (bits por palabra) = 4 Kbits

6 1 Dirección Palabra Posición de Memoria Memoria Celda

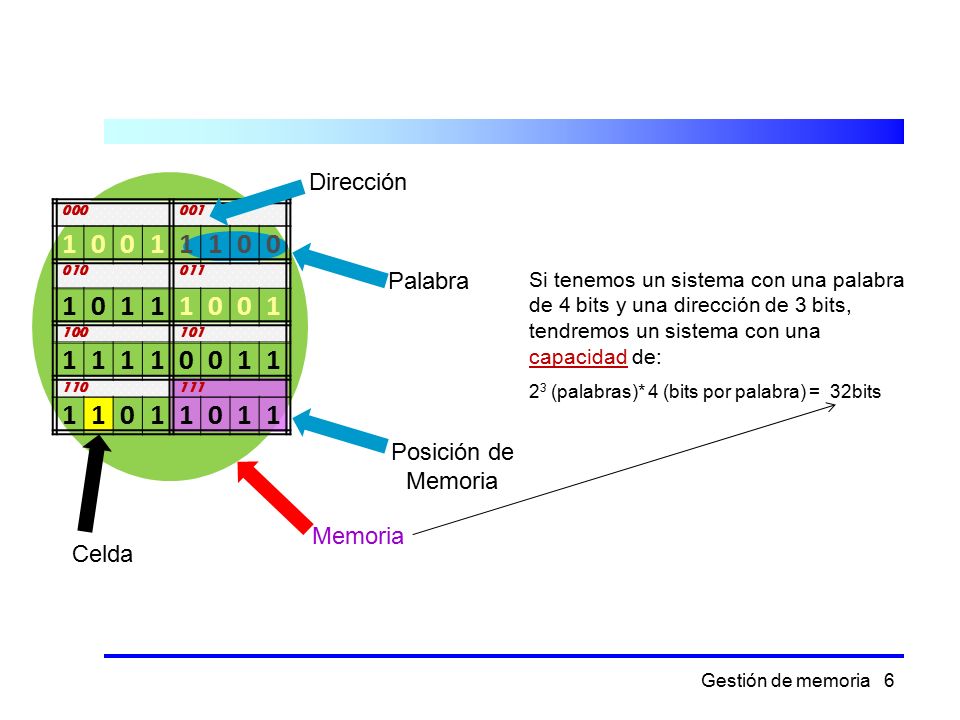

000 001 1 010 011 100 101 110 111 Palabra Si tenemos un sistema con una palabra de 4 bits y una dirección de 3 bits, tendremos un sistema con una capacidad de: 23 (palabras)* 4 (bits por palabra) = 32bits Posición de Memoria Memoria Celda

7 La memoria esta caracterizada por tres propiedades fundamentales;

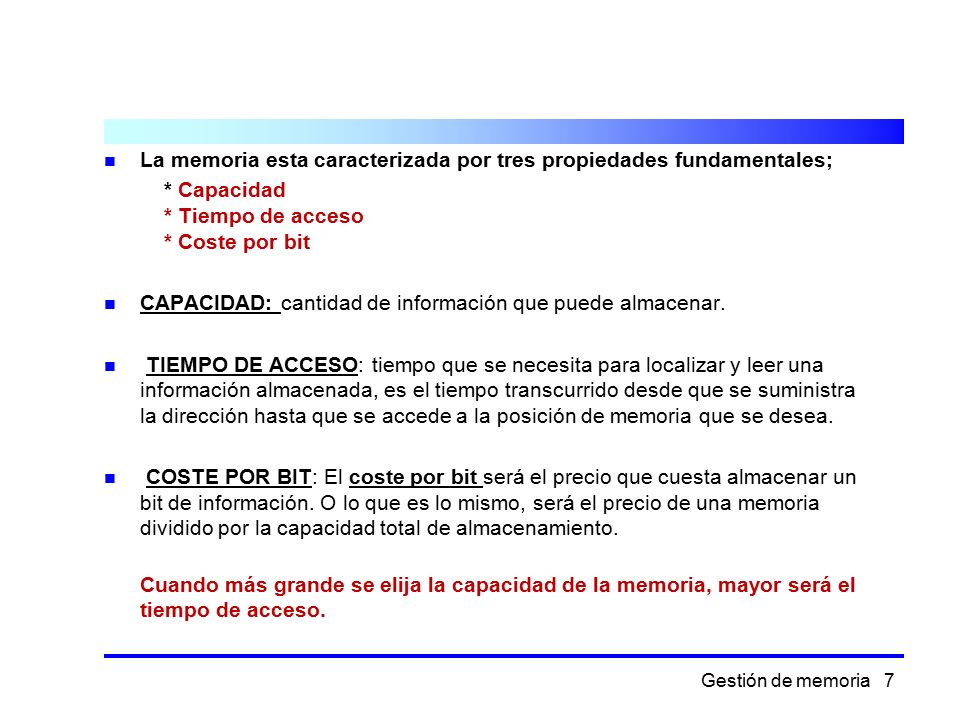

   * Capacidad     * Tiempo de acceso     * Coste por bit CAPACIDAD: cantidad de información que puede almacenar. TIEMPO DE ACCESO: tiempo que se necesita para localizar y leer una información almacenada, es el tiempo transcurrido desde que se suministra la dirección hasta que se accede a la posición de memoria que se desea. COSTE POR BIT: El coste por bit será el precio que cuesta almacenar un bit de información. O lo que es lo mismo, será el precio de una memoria dividido por la capacidad total de almacenamiento. Cuando más grande se elija la capacidad de la memoria, mayor será el tiempo de acceso.

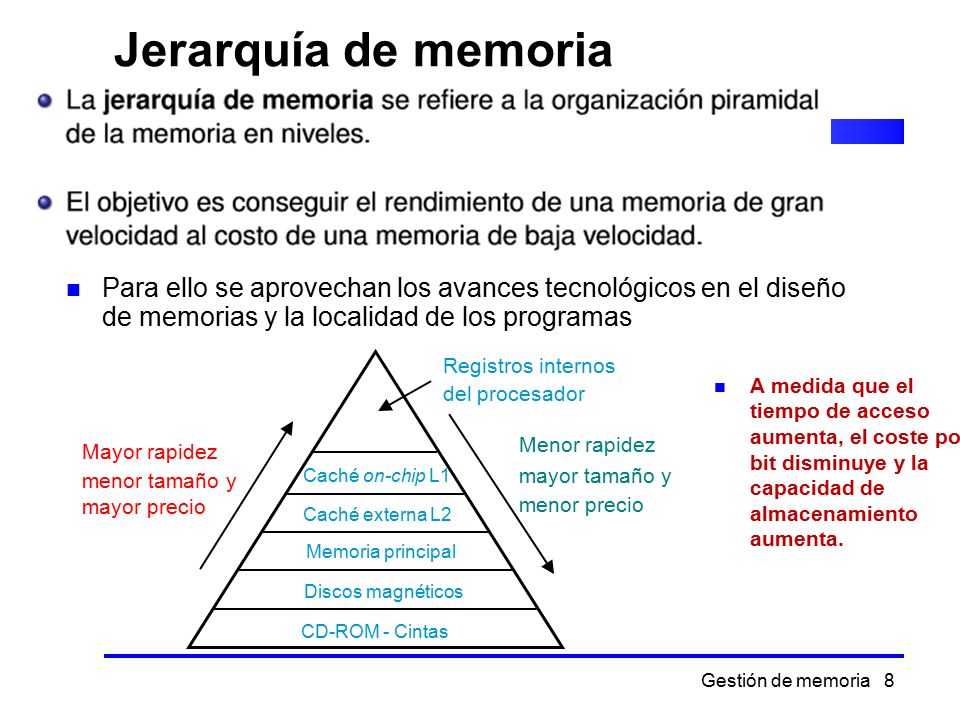

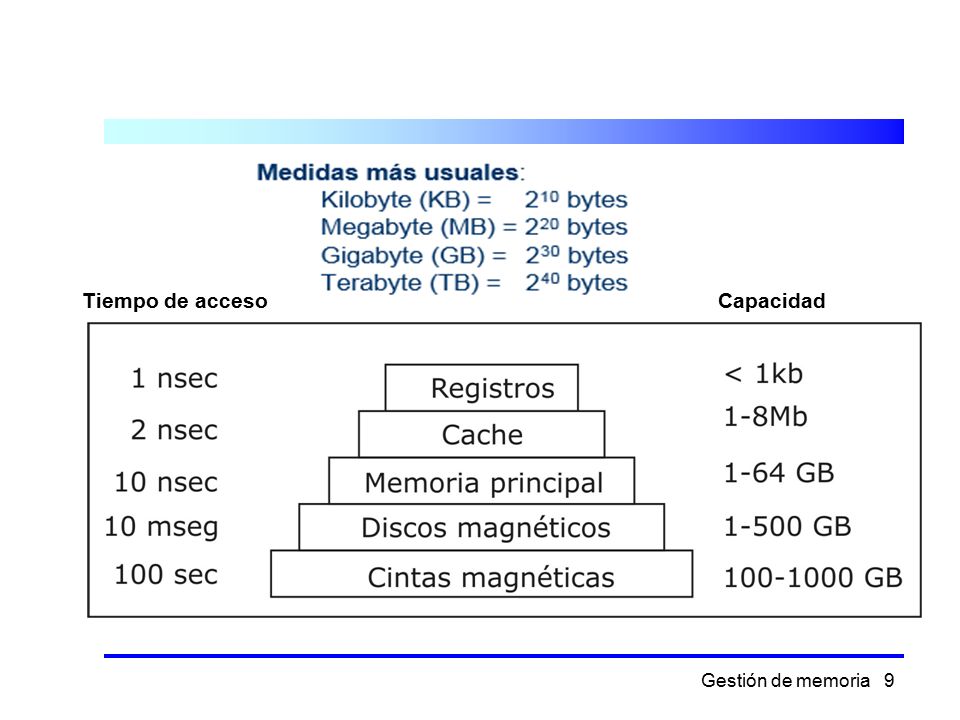

8 Jerarquía de memoria Para ello se aprovechan los avances tecnológicos en el diseño de memorias y la localidad de los programas CD-ROM - Cintas Registros internos del procesador A medida que el tiempo de acceso aumenta, el coste por bit disminuye y la capacidad de almacenamiento aumenta. Menor rapidez mayor tamaño y menor precio Mayor rapidez menor tamaño y mayor precio Caché on-chip L1 Caché externa L2 Memoria principal Discos magnéticos

9 Tiempo de acceso Capacidad

10 Fragmentación Fragmentación = memoria desaprovechada

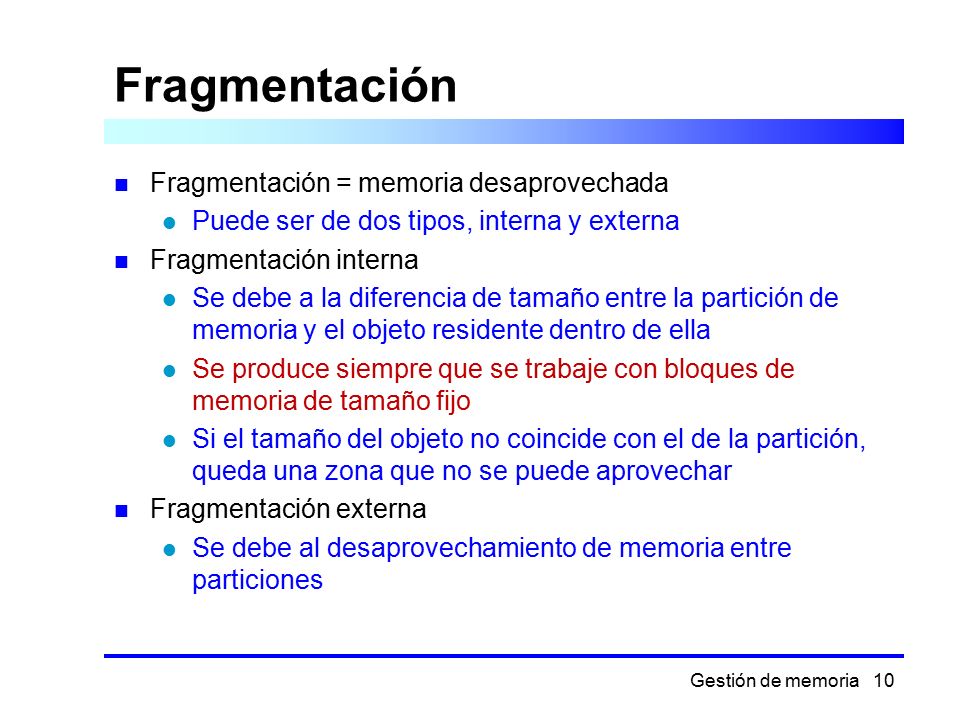

Puede ser de dos tipos, interna y externa Fragmentación interna Se debe a la diferencia de tamaño entre la partición de memoria y el objeto residente dentro de ella Se produce siempre que se trabaje con bloques de memoria de tamaño fijo Si el tamaño del objeto no coincide con el de la partición, queda una zona que no se puede aprovechar Fragmentación externa Se debe al desaprovechamiento de memoria entre particiones

11 Dirección virtual/Físicas

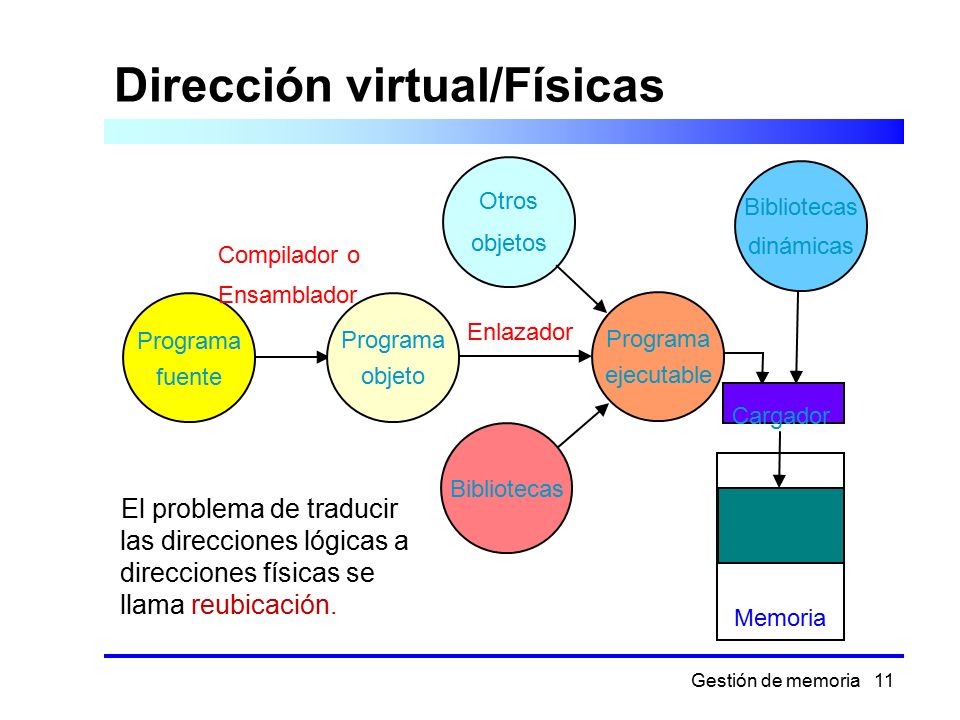

Otros objetos Bibliotecas dinámicas Compilador o Ensamblador Programa fuente Programa objeto Programa ejecutable Enlazador Cargador Bibliotecas Memoria El problema de traducir las direcciones lógicas a direcciones físicas se llama reubicación.

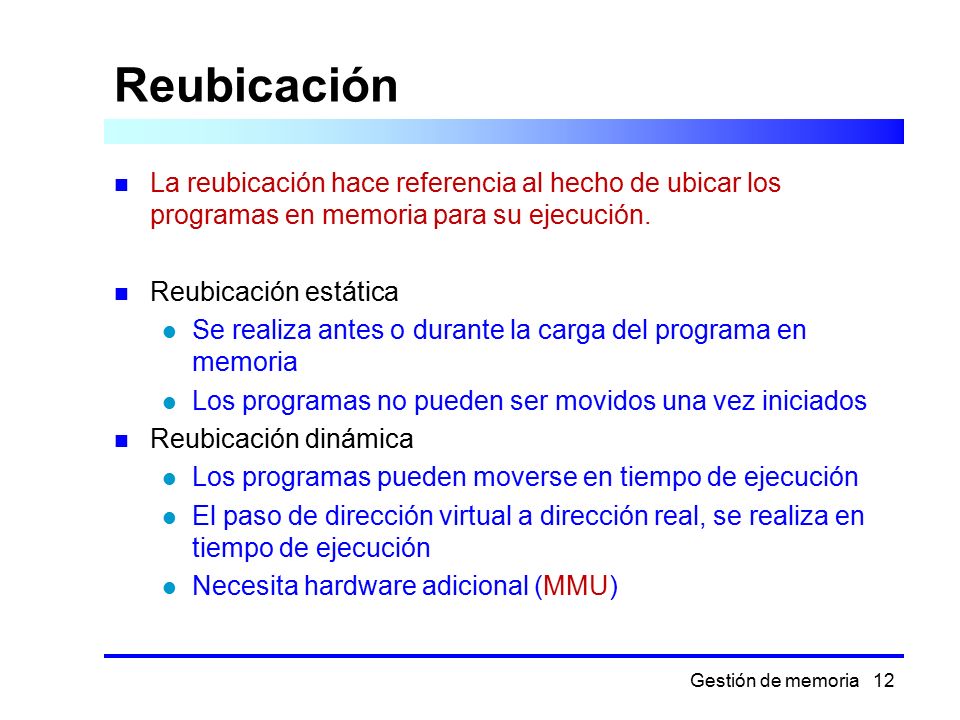

12 Reubicación La reubicación hace referencia al hecho de ubicar los programas en memoria para su ejecución. Reubicación estática Se realiza antes o durante la carga del programa en memoria Los programas no pueden ser movidos una vez iniciados Reubicación dinámica Los programas pueden moverse en tiempo de ejecución El paso de dirección virtual a dirección real, se realiza en tiempo de ejecución Necesita hardware adicional (MMU)

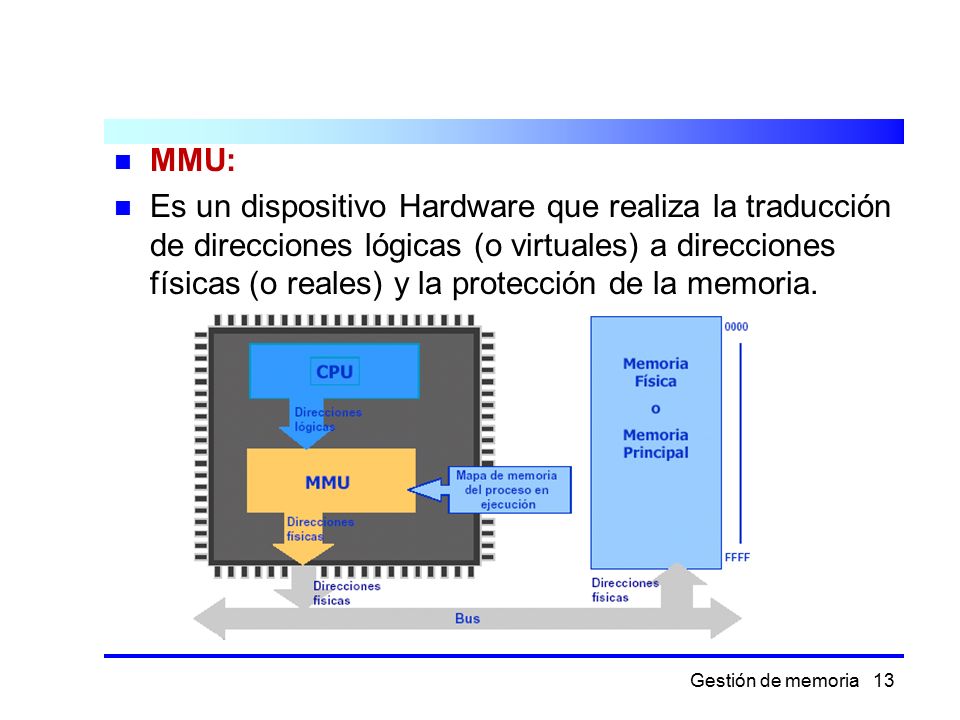

13 MMU: Es un dispositivo Hardware que realiza la traducción de direcciones lógicas (o virtuales) a direcciones físicas (o reales) y la protección de la memoria.

14 Esquemas de gestión de memoria

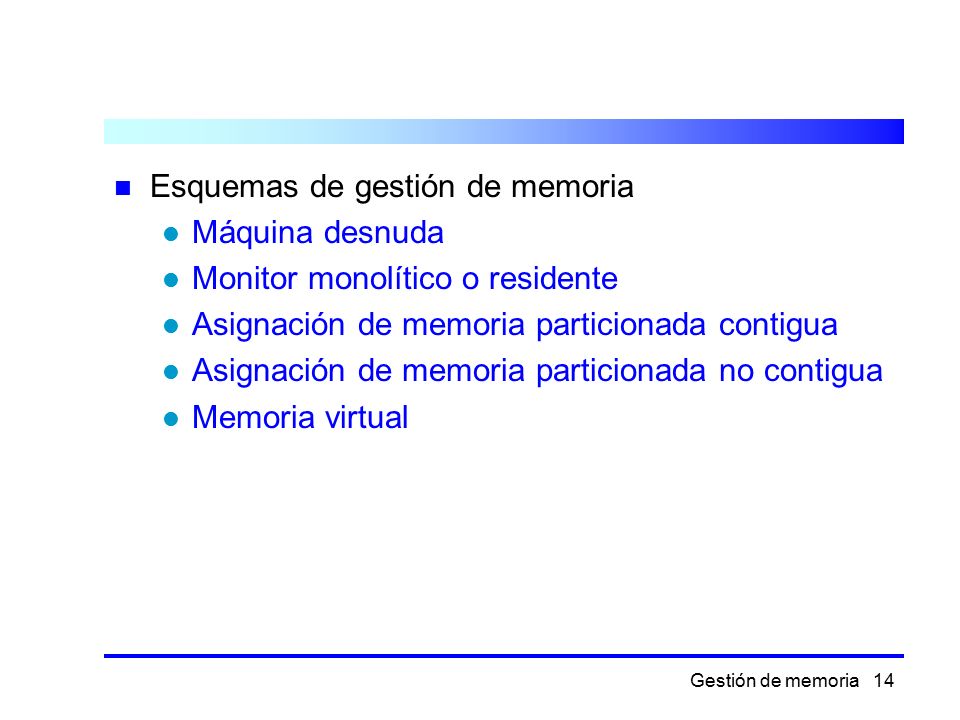

Máquina desnuda Monitor monolítico o residente Asignación de memoria particionada contigua Asignación de memoria particionada no contigua Memoria virtual

15 Máquina desnuda Memoria Usuario

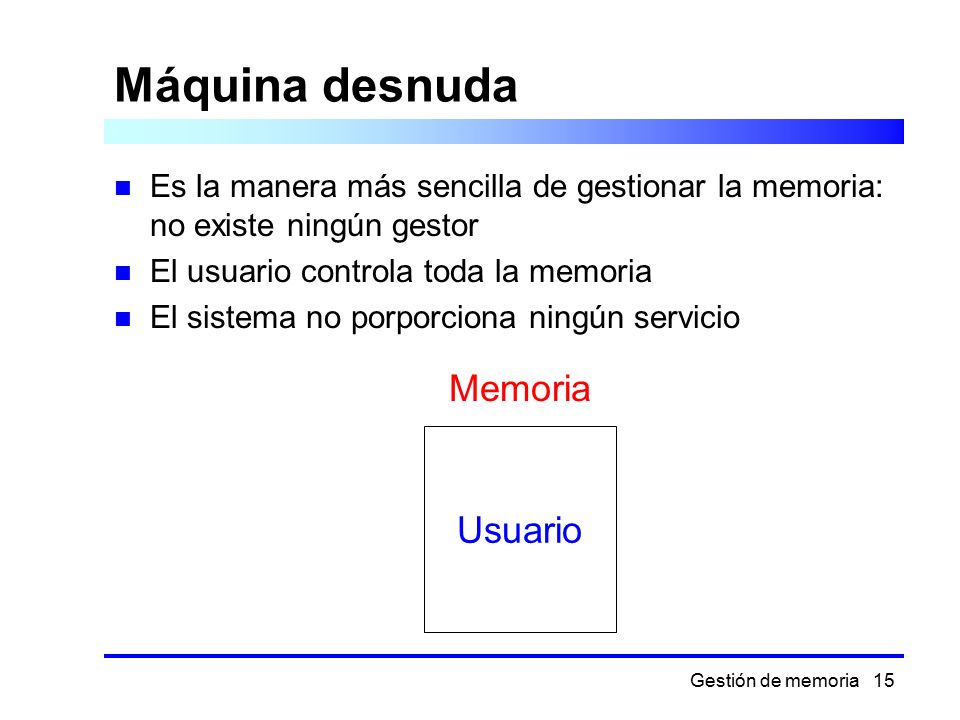

Es la manera más sencilla de gestionar la memoria: no existe ningún gestor El usuario controla toda la memoria El sistema no porporciona ningún servicio Memoria Usuario

16 Monitor monolítico o residente

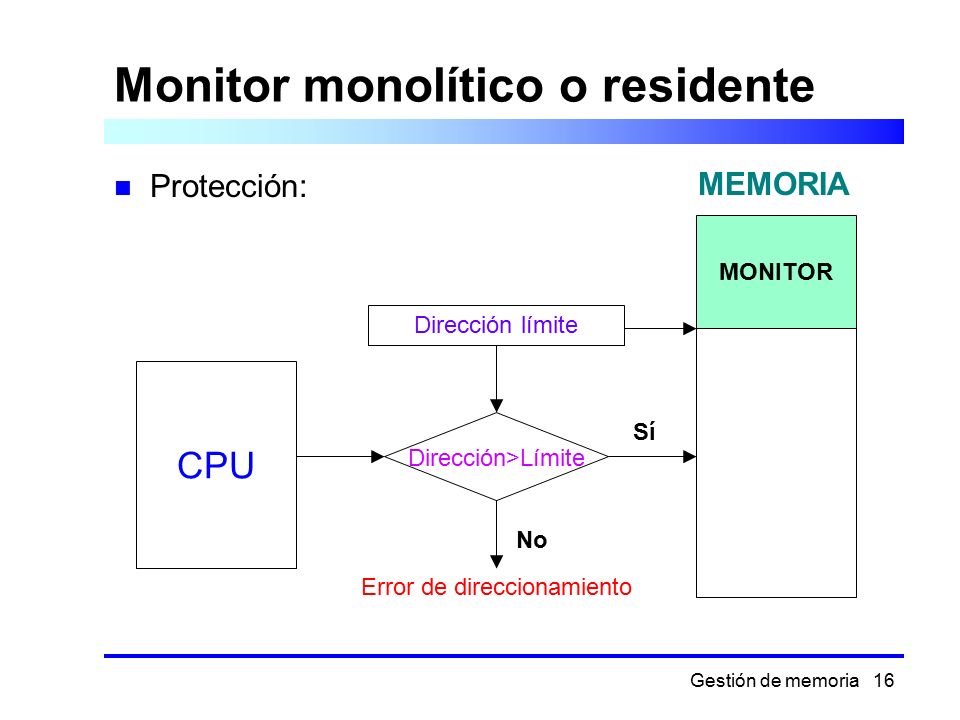

Protección: MEMORIA MONITOR Dirección límite CPU Sí Dirección>Límite No Error de direccionamiento

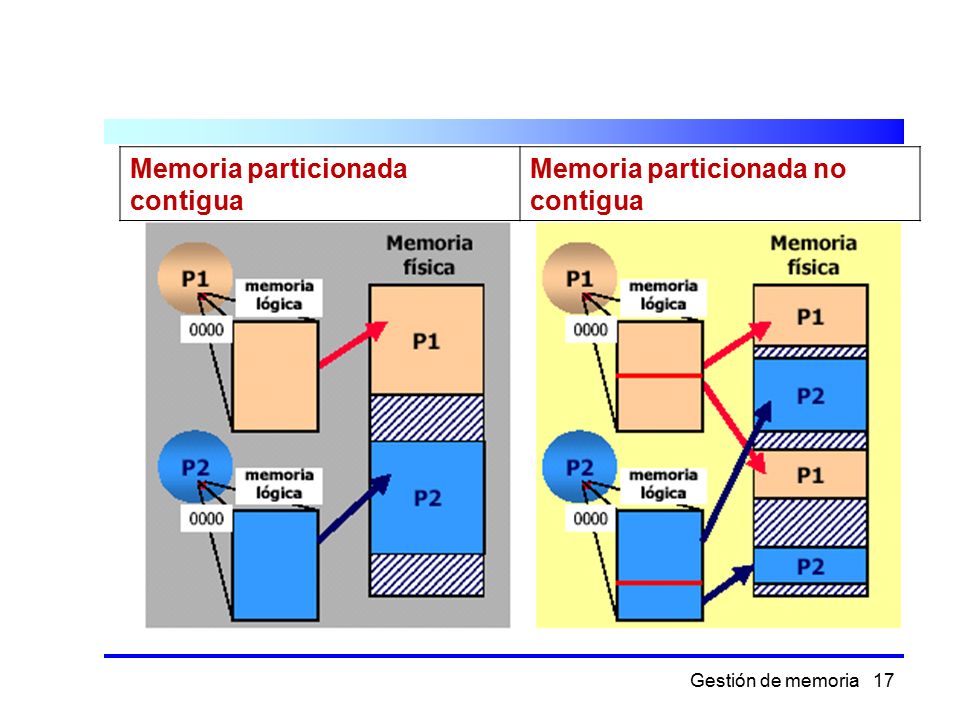

17 Memoria particionada contigua
Memoria particionada no contigua

18 Memoria particionada contigua

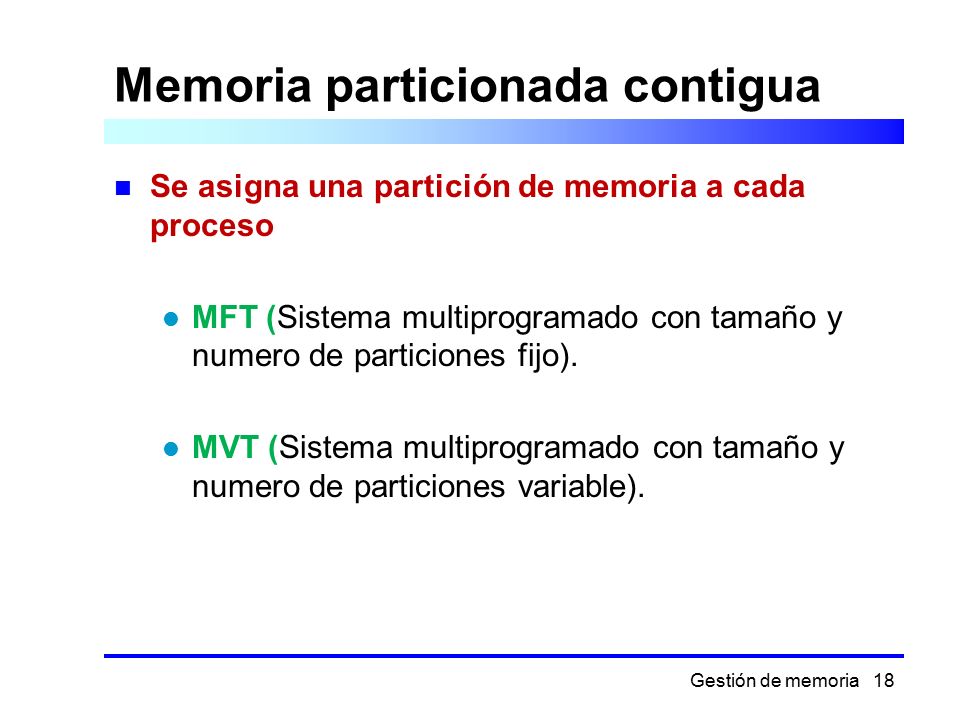

Se asigna una partición de memoria a cada proceso MFT (Sistema multiprogramado con tamaño y numero de particiones fijo). MVT (Sistema multiprogramado con tamaño y numero de particiones variable).

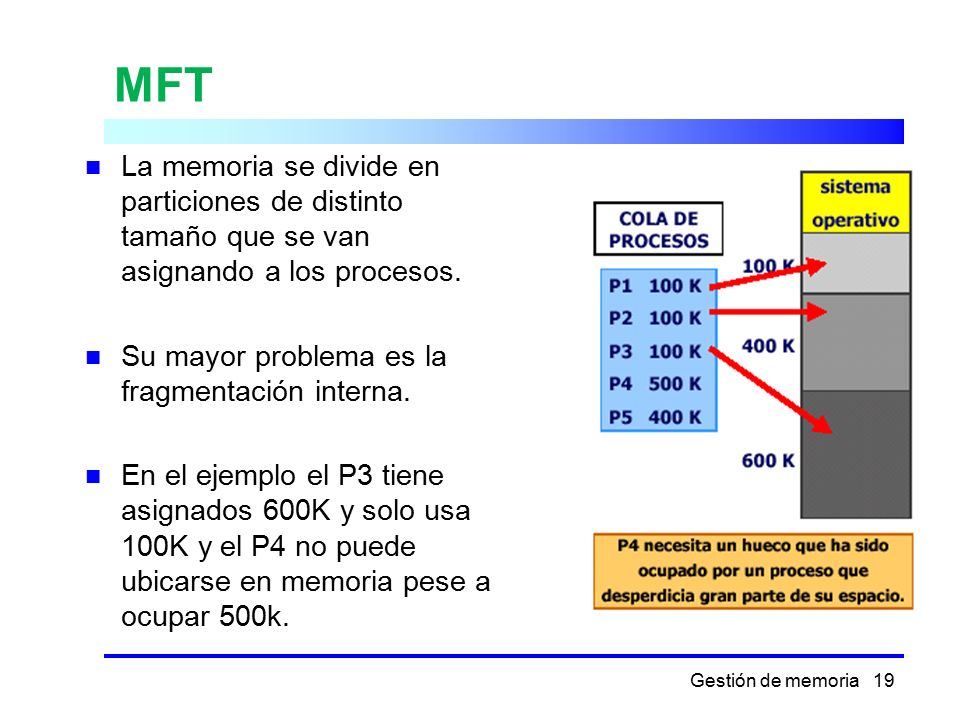

19 MFT La memoria se divide en particiones de distinto tamaño que se van asignando a los procesos. Su mayor problema es la fragmentación interna. En el ejemplo el P3 tiene asignados 600K y solo usa 100K y el P4 no puede ubicarse en memoria pese a ocupar 500k.

20 MVT Se asigna a cada proceso un bloque contiguo de memoria. Su mayor problema es la fragmentación externa, que puede solucionarse con compactación. Se pueden utilizar varios algoritmos de asignación: Primer ajuste, Mejor ajuste, Peor ajuste.

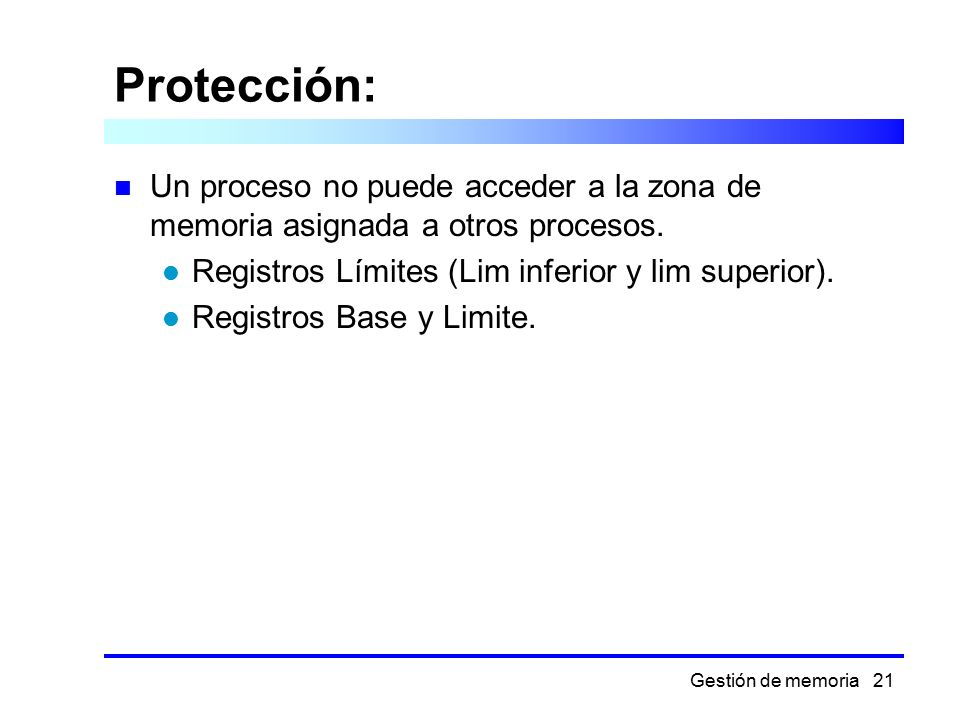

21 Protección: Un proceso no puede acceder a la zona de memoria asignada a otros procesos. Registros Límites (Lim inferior y lim superior). Registros Base y Limite.

22 Error de direccionamiento

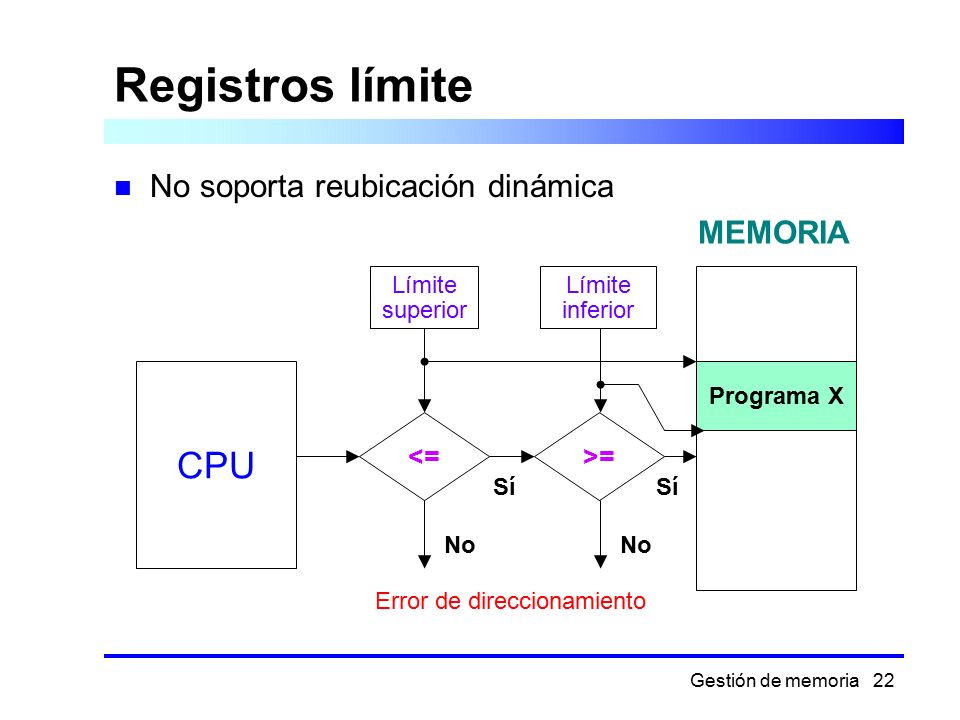

Registros límite No soporta reubicación dinámica MEMORIA Límite superior Límite inferior CPU Programa X <= >= Sí Sí No No Error de direccionamiento

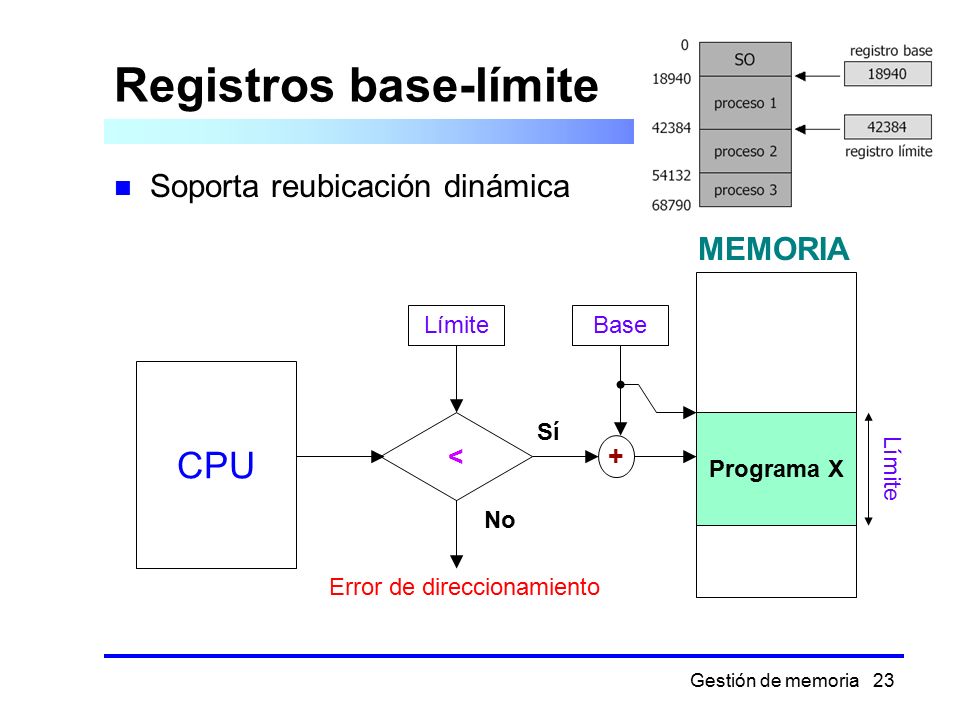

23 Registros base-límite
Soporta reubicación dinámica MEMORIA Límite Base CPU Sí Programa X < + Límite No Error de direccionamiento

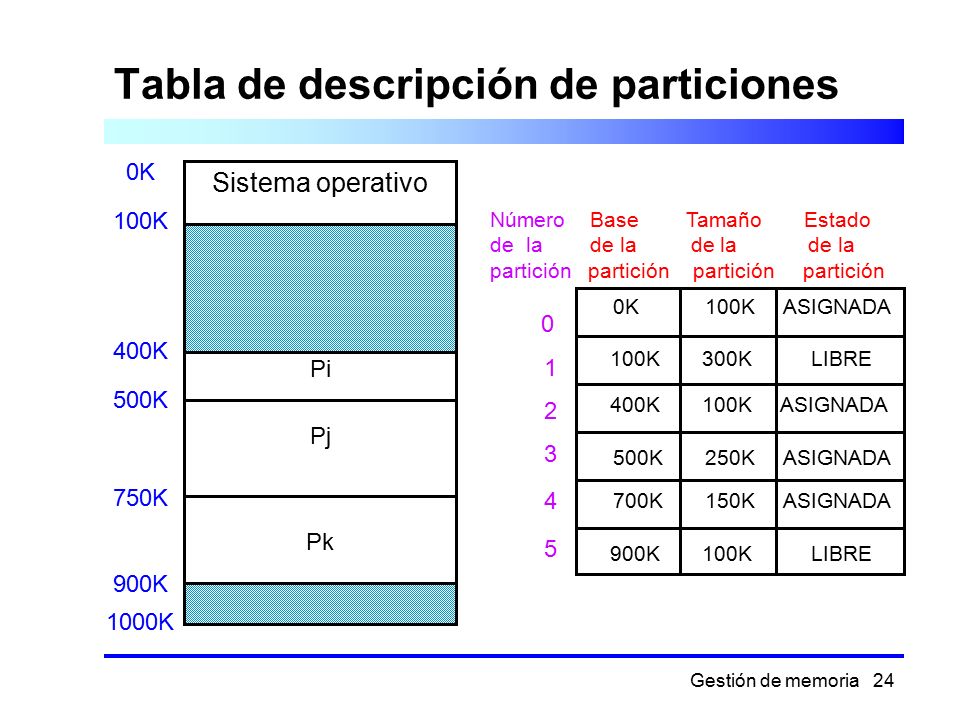

24 Tabla de descripción de particiones
0K 100K 400K 500K 750K 900K 1000K Sistema operativo Pi Pj Pk Número Base Tamaño Estado de la de la de la de la partición partición partición partición 0K K ASIGNADA 100K K LIBRE 400K K ASIGNADA 500K K ASIGNADA 700K K ASIGNADA 900K K LIBRE 1 2 3 4 5

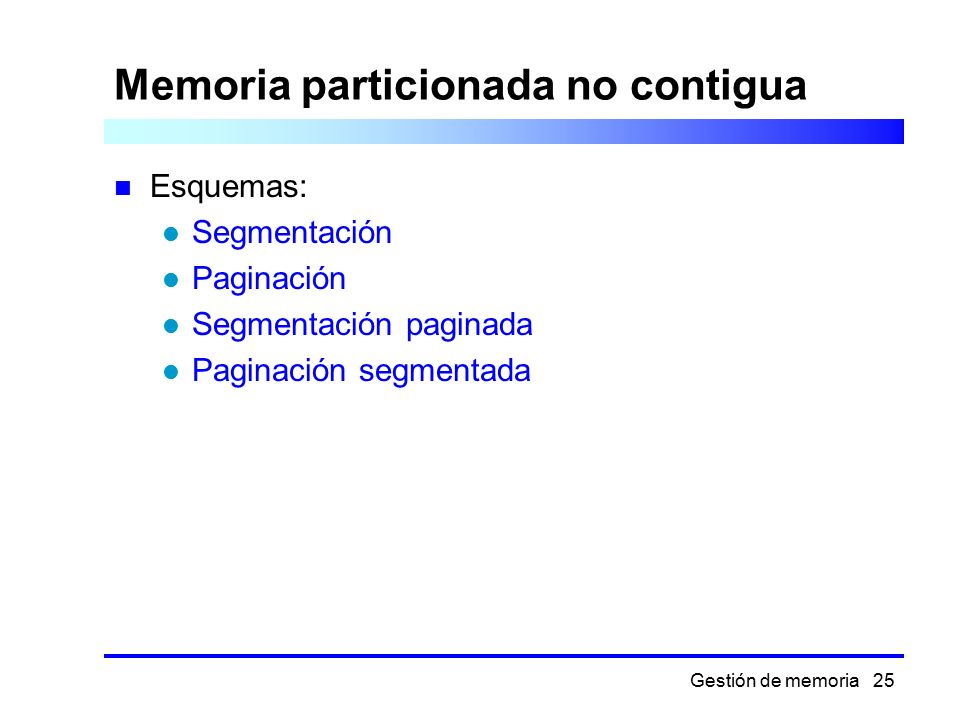

25 Memoria particionada no contigua
Esquemas: Segmentación Paginación Segmentación paginada Paginación segmentada

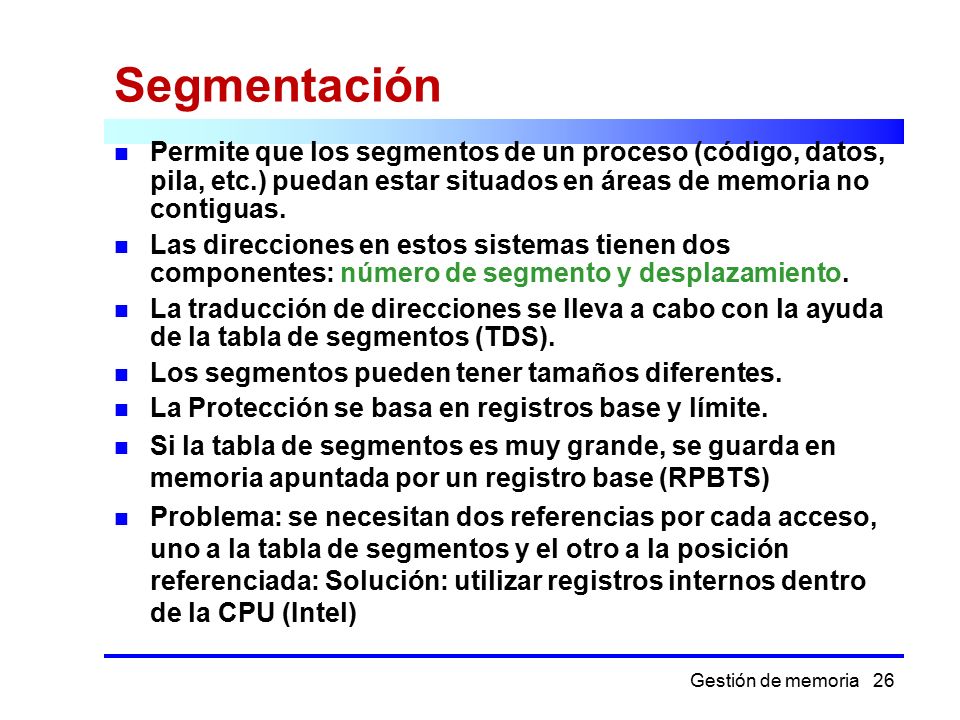

26 Segmentación Permite que los segmentos de un proceso (código, datos, pila, etc.) puedan estar situados en áreas de memoria no contiguas. Las direcciones en estos sistemas tienen dos componentes: número de segmento y desplazamiento. La traducción de direcciones se lleva a cabo con la ayuda de la tabla de segmentos (TDS). Los segmentos pueden tener tamaños diferentes. La Protección se basa en registros base y límite. Si la tabla de segmentos es muy grande, se guarda en memoria apuntada por un registro base (RPBTS) Problema: se necesitan dos referencias por cada acceso, uno a la tabla de segmentos y el otro a la posición referenciada: Solución: utilizar registros internos dentro de la CPU (Intel)

27 Segmentación (esquema lógico)

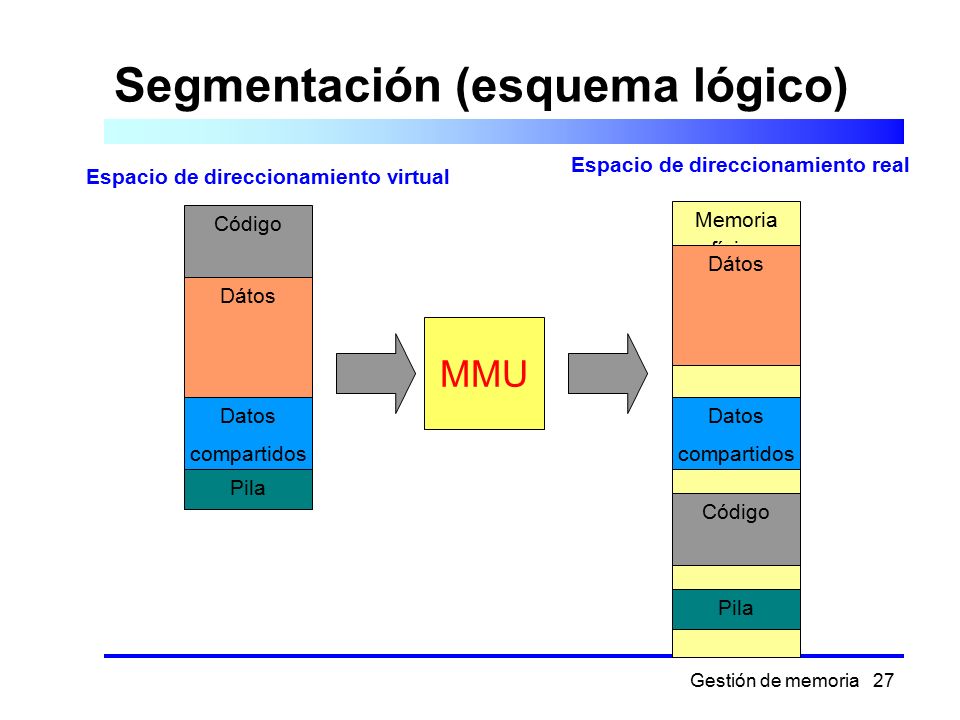

Espacio de direccionamiento real Espacio de direccionamiento virtual Código Memoria física Dátos Dátos MMU Datos compartidos Datos compartidos Pila Código Pila

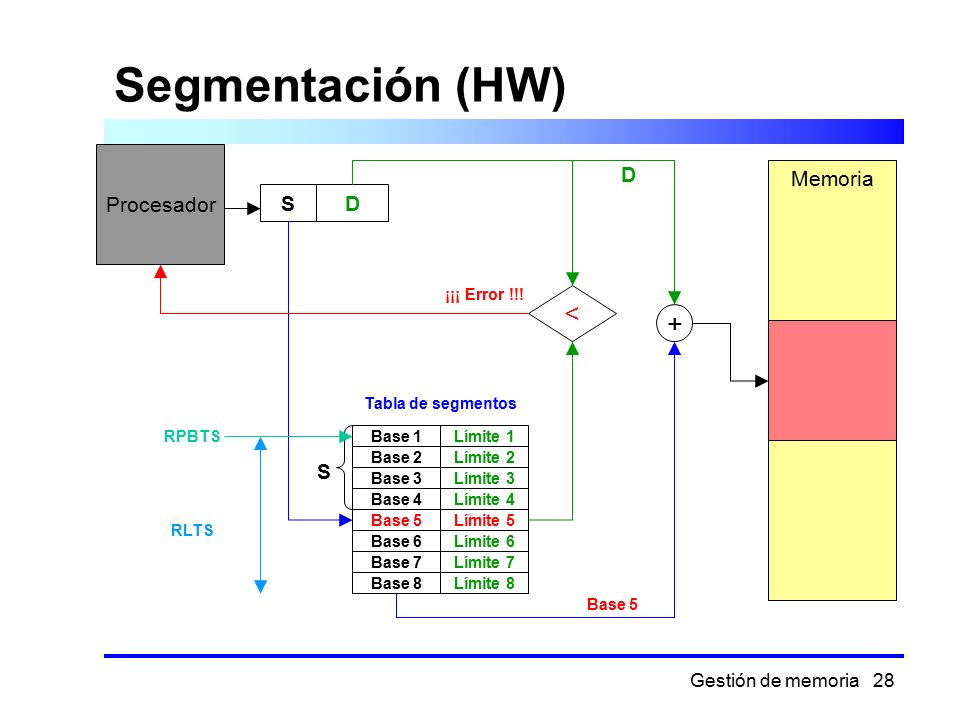

28 Segmentación (HW) < + Procesador D Memoria S D S ¡¡¡ Error !!!
Tabla de segmentos RPBTS Base 1 Límite 1 Base 2 Límite 2 S Base 3 Límite 3 Base 4 Límite 4 Base 5 Límite 5 RLTS Base 6 Límite 6 Base 7 Límite 7 Base 8 Límite 8 Base 5

29 Paginación Es un esquema de gestión de memoria en el que la asignación de memoria no es contigua. El espacio de direcciones virtuales de un proceso está dividido en bloques de tamaño fijo llamados páginas. Se produce fragmentación interna. La memoria física se divide en marcos de página. La dirección virtual consta de un número de página virtual y un desplazamiento.

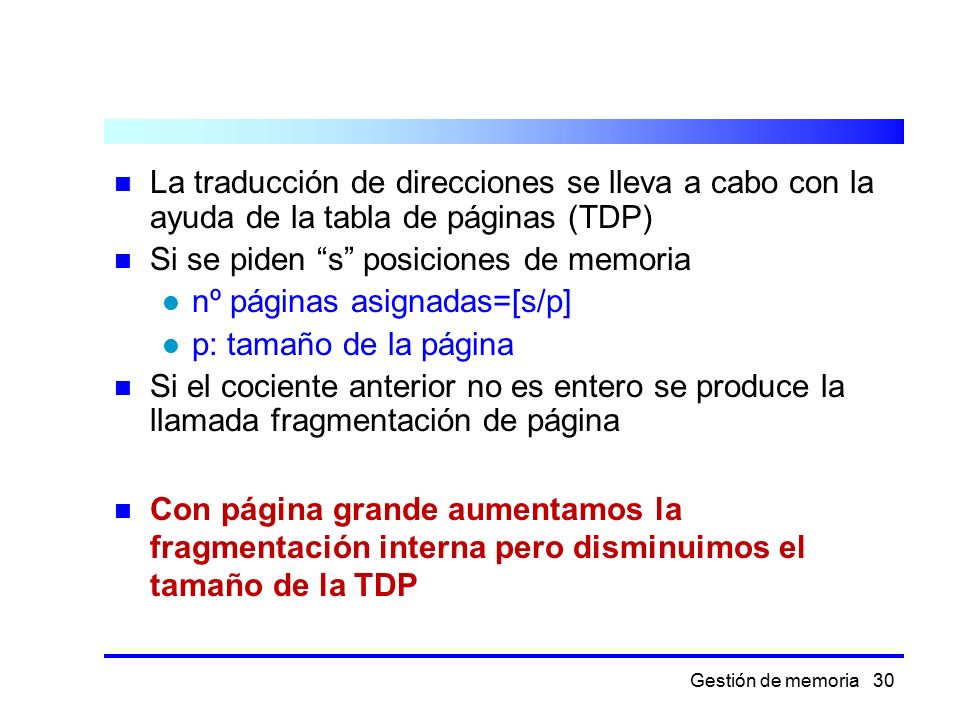

30 La traducción de direcciones se lleva a cabo con la ayuda de la tabla de páginas (TDP)
Si se piden “s” posiciones de memoria nº páginas asignadas=[s/p] p: tamaño de la página Si el cociente anterior no es entero se produce la llamada fragmentación de página Con página grande aumentamos la fragmentación interna pero disminuimos el tamaño de la TDP

31 Paginación (esquema lógico)

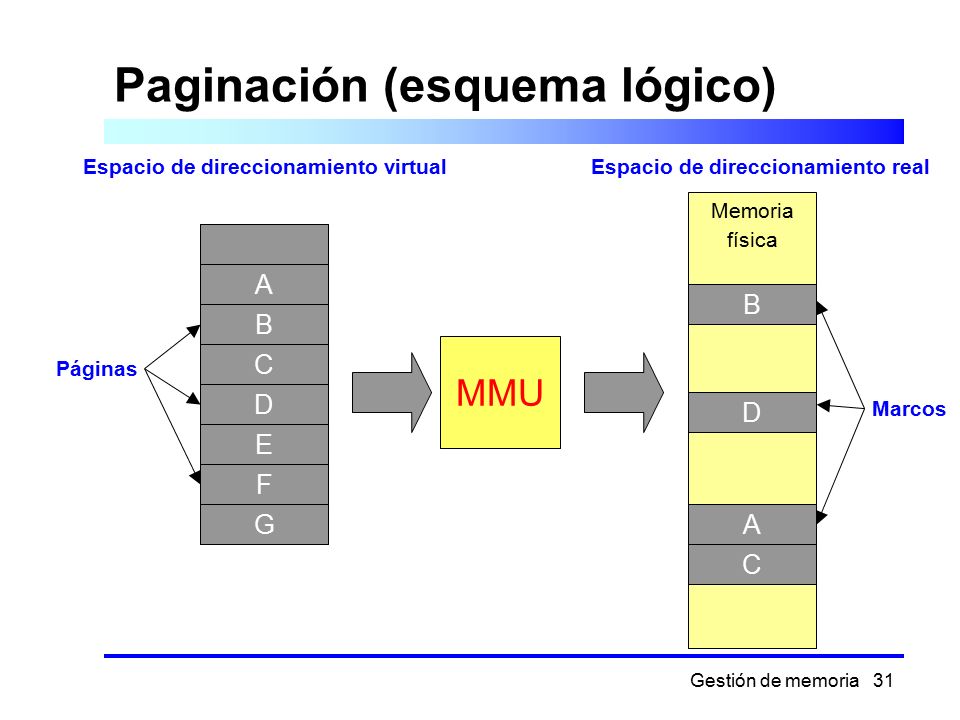

Espacio de direccionamiento virtual Espacio de direccionamiento real Memoria física Código A B B MMU C Páginas D D Marcos E F G A C

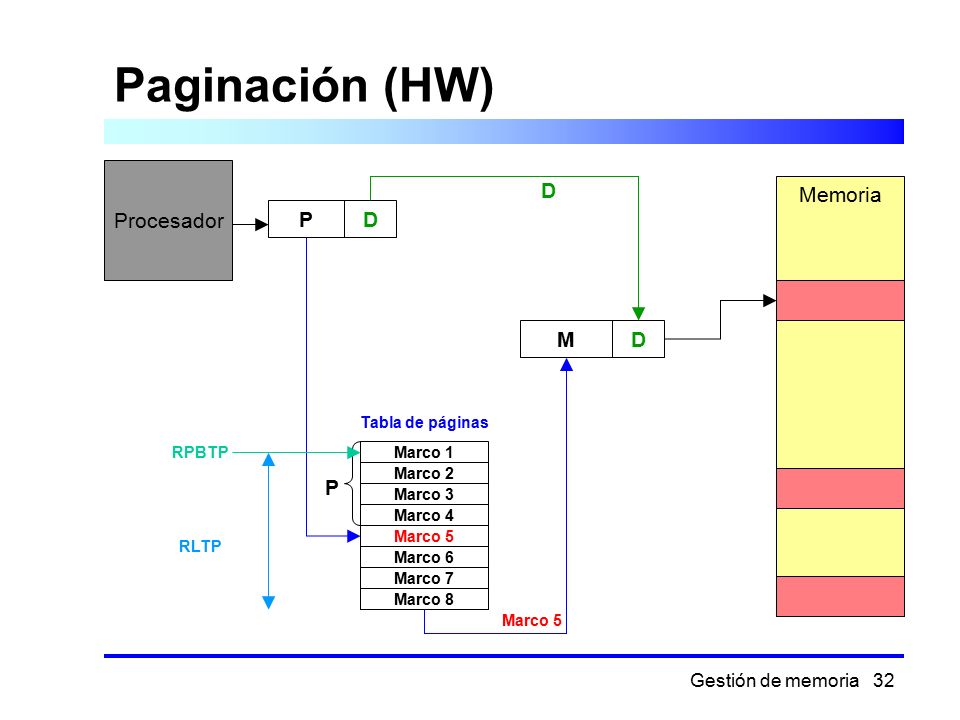

32 Paginación (HW) Procesador D Memoria P D M D P Tabla de páginas RPBTP
Marco 1 Marco 2 P Marco 3 Marco 4 Marco 5 RLTP Marco 6 Marco 7 Marco 8 Marco 5

33 Si el número de páginas es grande, la zona de memoria ocupada por la TDP puede ser excesiva

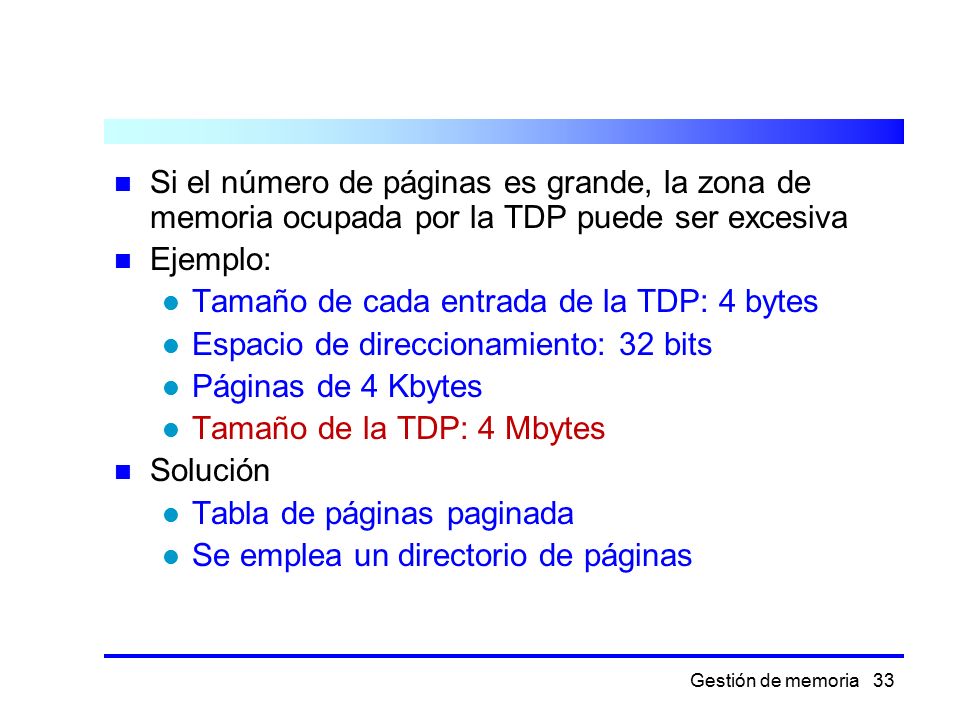

Ejemplo: Tamaño de cada entrada de la TDP: 4 bytes Espacio de direccionamiento: 32 bits Páginas de 4 Kbytes Tamaño de la TDP: 4 Mbytes Solución Tabla de páginas paginada Se emplea un directorio de páginas

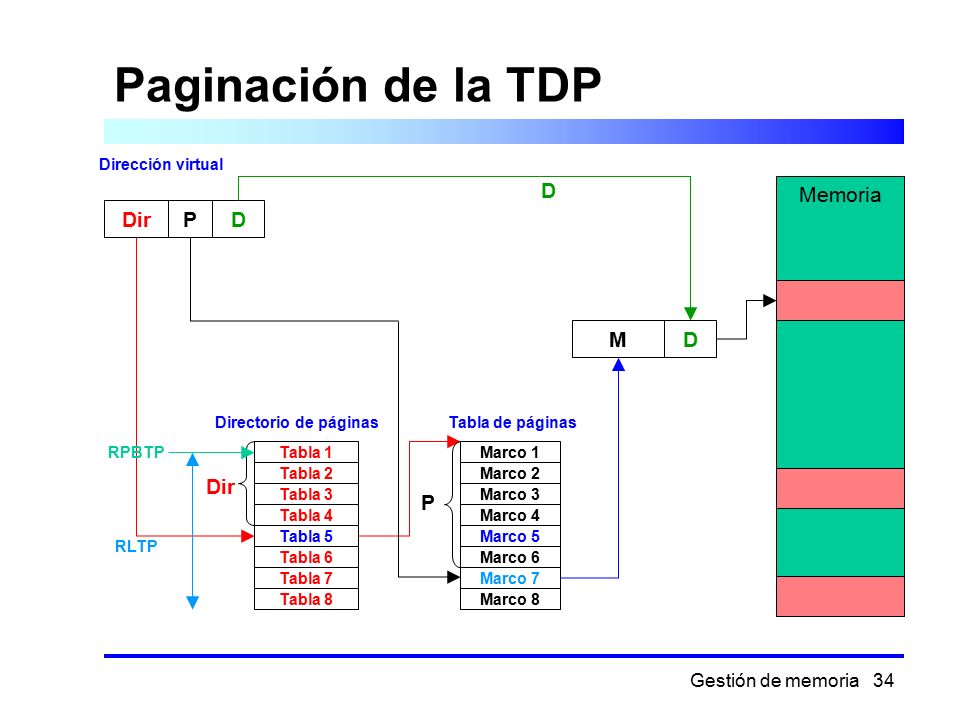

34 Paginación de la TDP D Memoria Dir P D M D Dir P Dirección virtual
Directorio de páginas Tabla de páginas RPBTP Tabla 1 Marco 1 Dir Tabla 2 Marco 2 Tabla 3 P Marco 3 Tabla 4 Marco 4 Tabla 5 Marco 5 RLTP Tabla 6 Marco 6 Tabla 7 Marco 7 Tabla 8 Marco 8

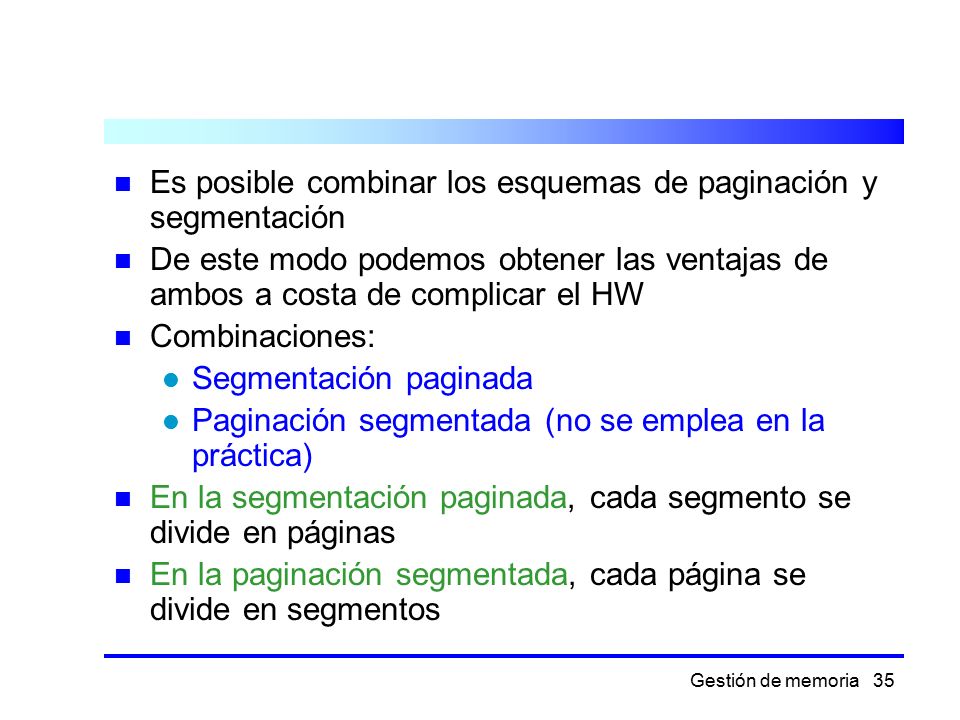

35 Es posible combinar los esquemas de paginación y segmentación
De este modo podemos obtener las ventajas de ambos a costa de complicar el HW Combinaciones: Segmentación paginada Paginación segmentada (no se emplea en la práctica) En la segmentación paginada, cada segmento se divide en páginas En la paginación segmentada, cada página se divide en segmentos

36 Segmentación paginada (HW)

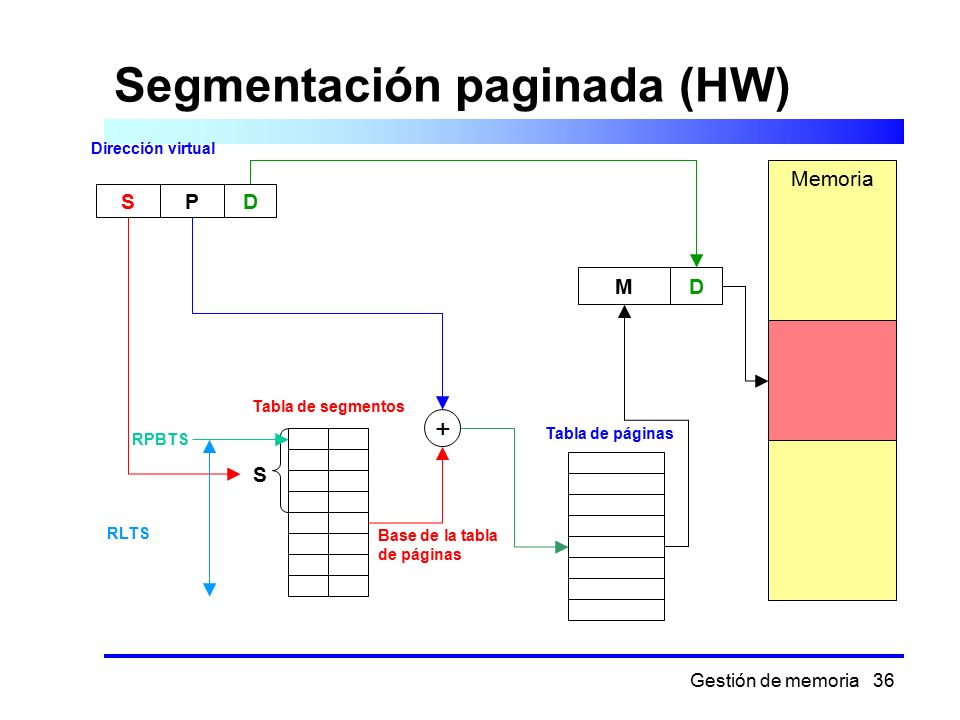

Dirección virtual Memoria S P D M D Tabla de segmentos + RPBTS Tabla de páginas S RLTS Base de la tabla de páginas

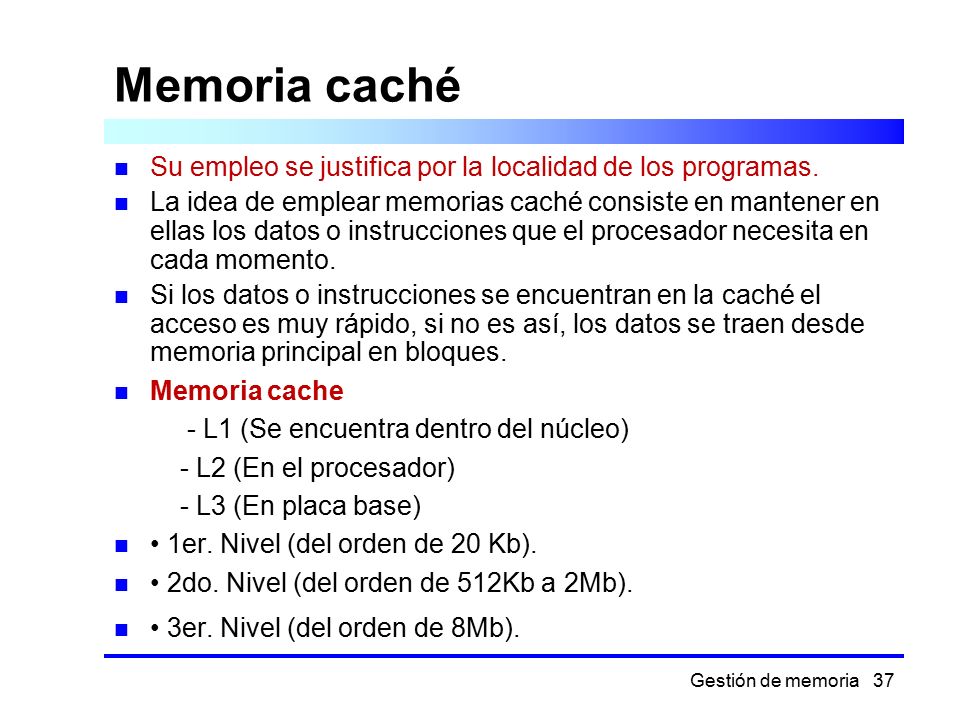

37 Memoria caché Su empleo se justifica por la localidad de los programas. La idea de emplear memorias caché consiste en mantener en ellas los datos o instrucciones que el procesador necesita en cada momento. Si los datos o instrucciones se encuentran en la caché el acceso es muy rápido, si no es así, los datos se traen desde memoria principal en bloques. Memoria cache - L1 (Se encuentra dentro del núcleo) - L2 (En el procesador) - L3 (En placa base) • 1er. Nivel (del orden de 20 Kb). • 2do. Nivel (del orden de 512Kb a 2Mb). • 3er. Nivel (del orden de 8Mb).

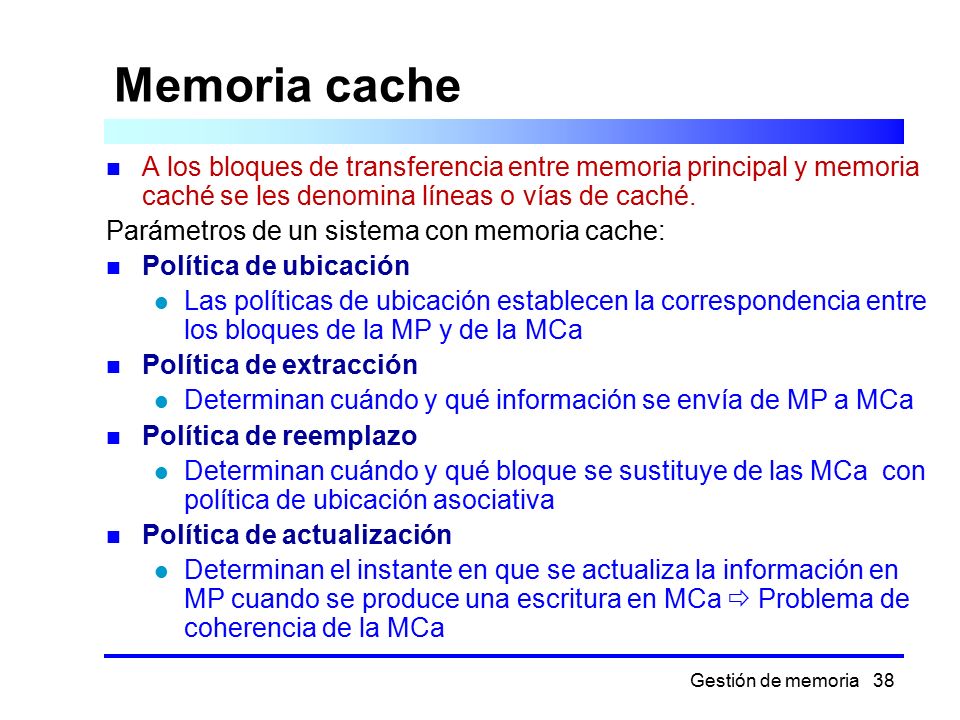

38 Memoria cache A los bloques de transferencia entre memoria principal y memoria caché se les denomina líneas o vías de caché. Parámetros de un sistema con memoria cache: Política de ubicación Las políticas de ubicación establecen la correspondencia entre los bloques de la MP y de la MCa Política de extracción Determinan cuándo y qué información se envía de MP a MCa Política de reemplazo Determinan cuándo y qué bloque se sustituye de las MCa con política de ubicación asociativa Política de actualización Determinan el instante en que se actualiza la información en MP cuando se produce una escritura en MCa  Problema de coherencia de la MCa

39 Políticas de ubicación

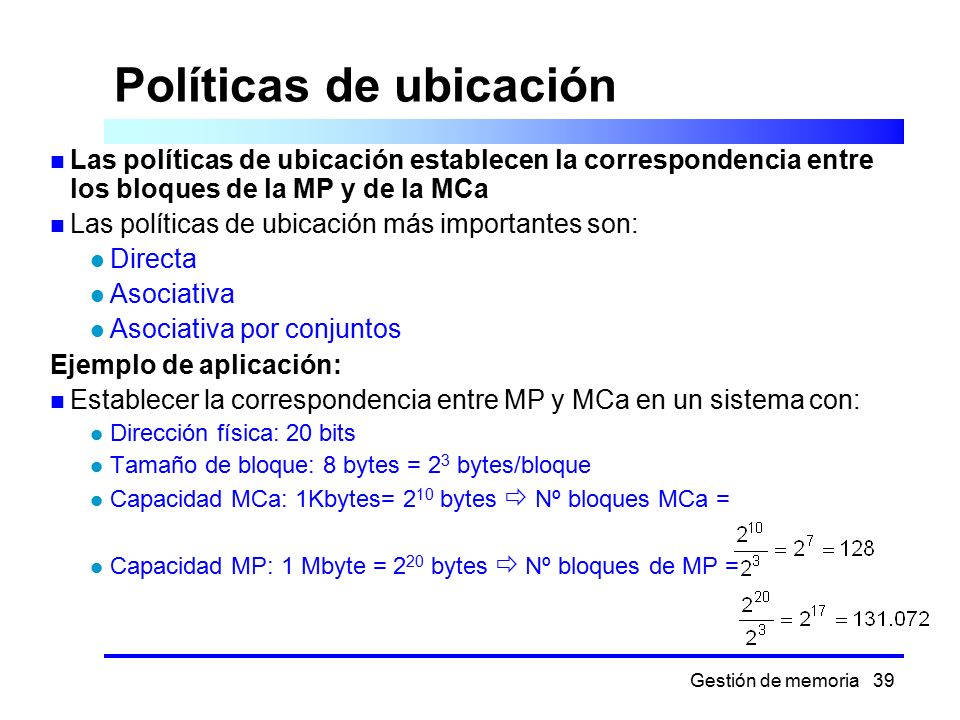

Las políticas de ubicación establecen la correspondencia entre los bloques de la MP y de la MCa Las políticas de ubicación más importantes son: Directa Asociativa Asociativa por conjuntos Ejemplo de aplicación: Establecer la correspondencia entre MP y MCa en un sistema con: Dirección física: 20 bits Tamaño de bloque: 8 bytes = 23 bytes/bloque Capacidad MCa: 1Kbytes= 210 bytes  Nº bloques MCa = Capacidad MP: 1 Mbyte = 220 bytes  Nº bloques de MP =

40 Políticas de ubicación

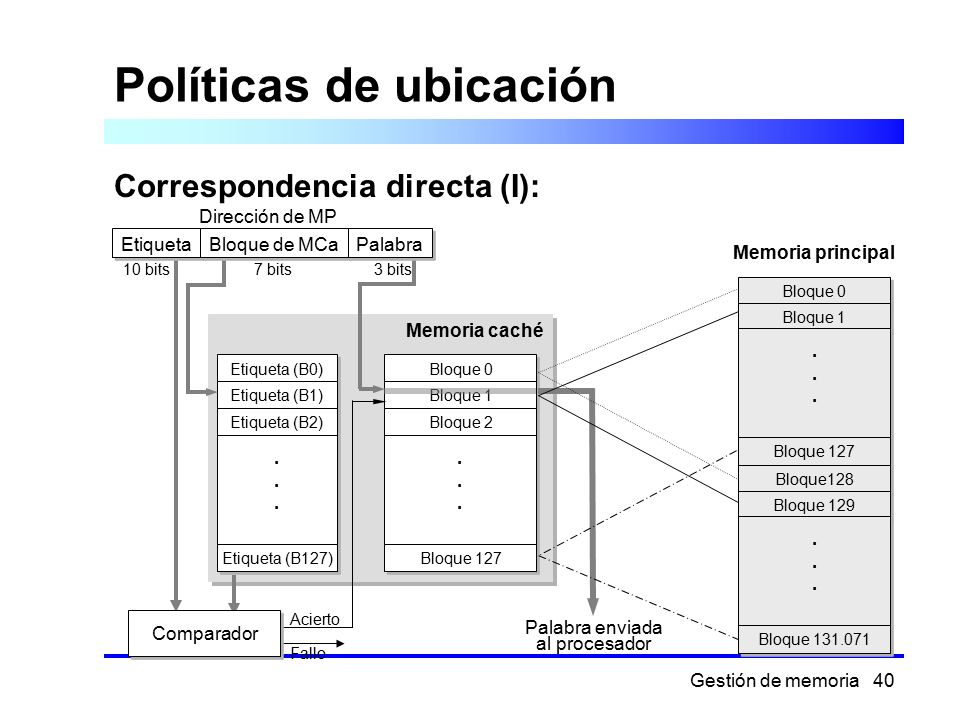

Correspondencia directa (I): Dirección de MP Etiqueta Bloque de MCa Palabra 10 bits 7 bits 3 bits Memoria principal Bloque 0 Bloque 1 . Bloque 127 Bloque128 Bloque 129 Bloque Memoria caché Etiqueta (B0) Etiqueta (B1) Etiqueta (B2) . Etiqueta (B127) Bloque 0 Bloque 1 Bloque 2 Bloque 127 Acierto Fallo Comparador Palabra enviada al procesador

41 Políticas de ubicación

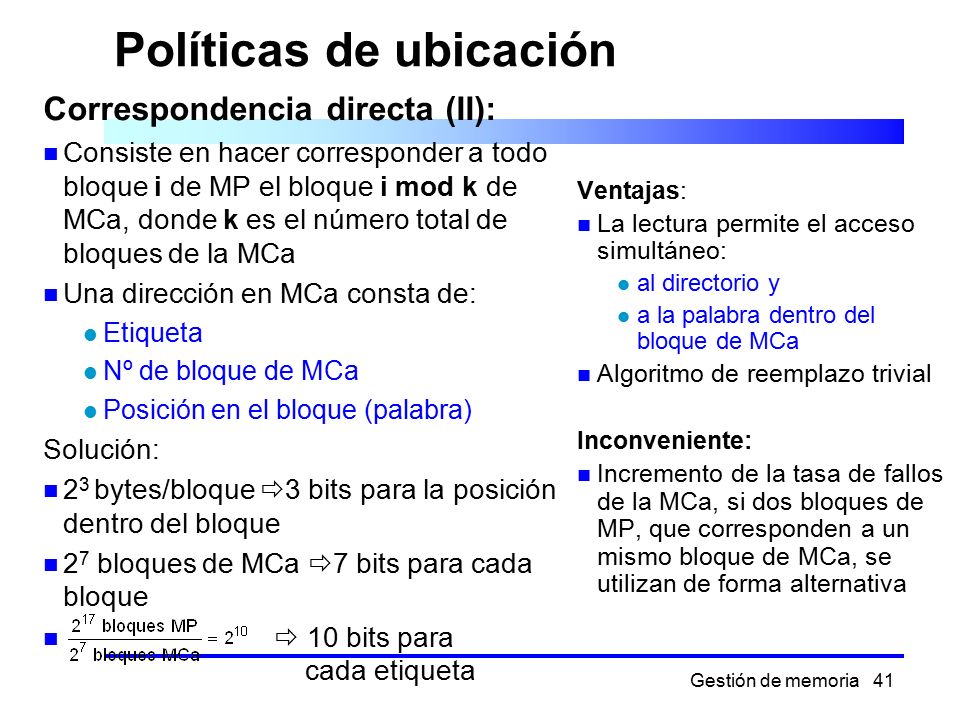

Correspondencia directa (II): Consiste en hacer corresponder a todo bloque i de MP el bloque i mod k de MCa, donde k es el número total de bloques de la MCa Una dirección en MCa consta de: Etiqueta Nº de bloque de MCa Posición en el bloque (palabra) Solución: 23 bytes/bloque 3 bits para la posición dentro del bloque 27 bloques de MCa 7 bits para cada bloque  10 bits para cada etiqueta Ventajas: La lectura permite el acceso simultáneo: al directorio y a la palabra dentro del bloque de MCa Algoritmo de reemplazo trivial Inconveniente: Incremento de la tasa de fallos de la MCa, si dos bloques de MP, que corresponden a un mismo bloque de MCa, se utilizan de forma alternativa

42 Memoria cache Políticas de ubicación

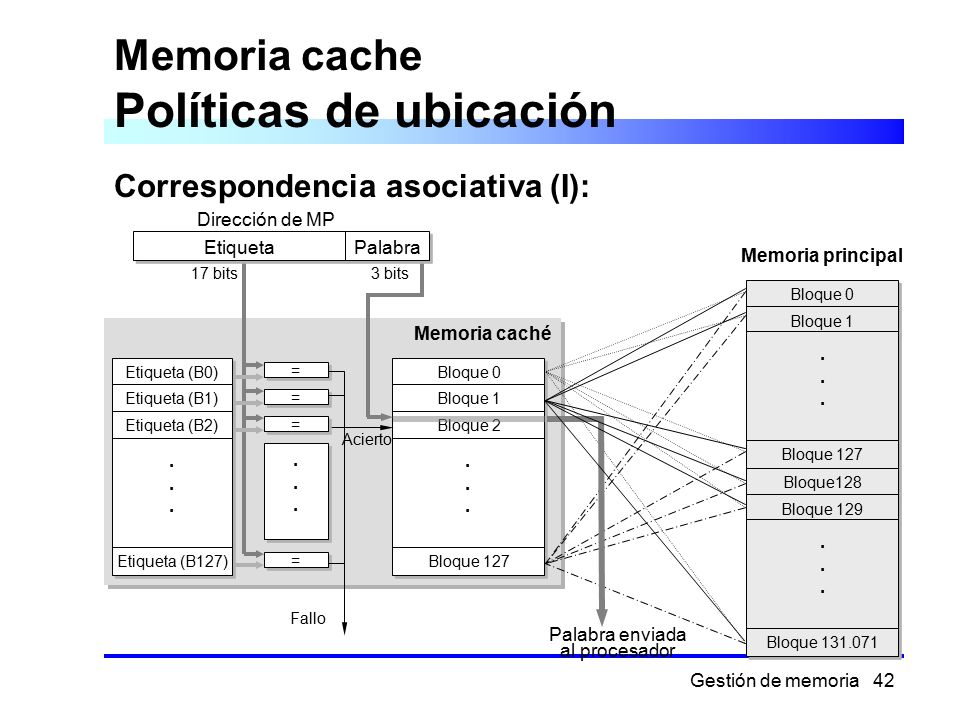

Correspondencia asociativa (I): Memoria principal Bloque 0 Bloque 1 . Bloque 127 Bloque128 Bloque 129 Bloque Memoria caché Bloque 2 Acierto Etiqueta (B0) Etiqueta (B1) Etiqueta (B2) Etiqueta (B127) Fallo = Dirección de MP Etiqueta Palabra 17 bits 3 bits Palabra enviada al procesador

43 Memoria cache Políticas de ubicación

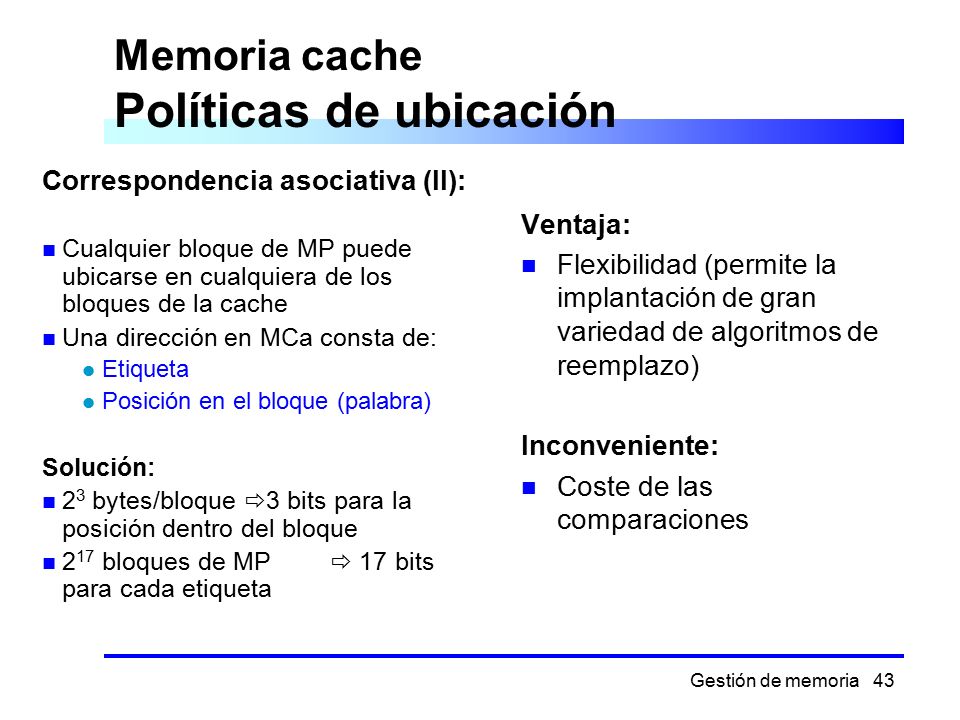

Correspondencia asociativa (II): Cualquier bloque de MP puede ubicarse en cualquiera de los bloques de la cache Una dirección en MCa consta de: Etiqueta Posición en el bloque (palabra) Solución: 23 bytes/bloque 3 bits para la posición dentro del bloque 217 bloques de MP  17 bits para cada etiqueta Ventaja: Flexibilidad (permite la implantación de gran variedad de algoritmos de reemplazo) Inconveniente: Coste de las comparaciones

44 Memoria cache Políticas de ubicación

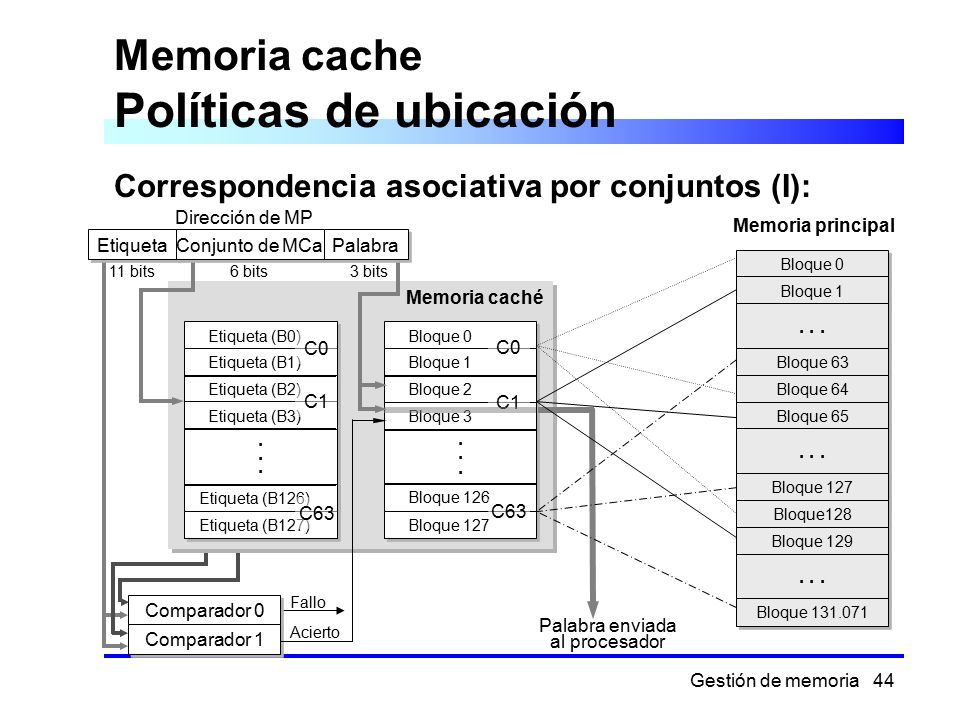

Correspondencia asociativa por conjuntos (I): Memoria principal Fallo Acierto Comparador 0 Comparador 1 Memoria caché Etiqueta (B127) Etiqueta (B0) Etiqueta (B1) Etiqueta (B2) Etiqueta (B3) . Etiqueta (B126) C0 C1 C63 Bloque 0 Bloque 1 Bloque 2 Bloque 3 Bloque 126 Bloque 127 Palabra enviada al procesador . . . Bloque 63 Bloque 64 Bloque 65 Bloque128 Bloque 129 Bloque Dirección de MP Etiqueta Conjunto de MCa Palabra 11 bits 6 bits 3 bits

45 Políticas de ubicación

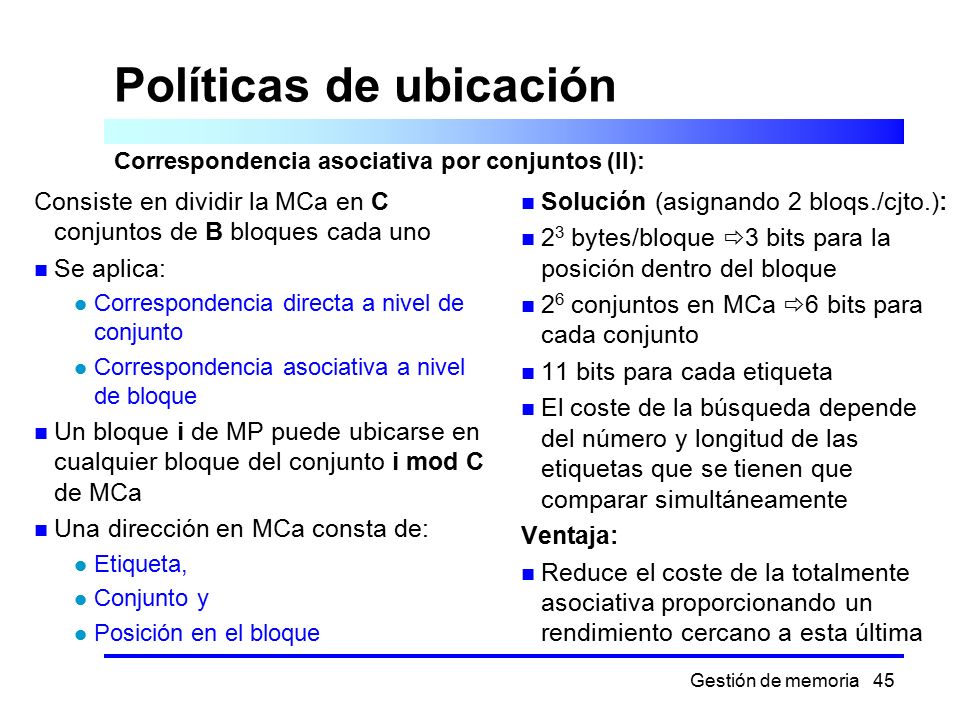

Correspondencia asociativa por conjuntos (II): Consiste en dividir la MCa en C conjuntos de B bloques cada uno Se aplica: Correspondencia directa a nivel de conjunto Correspondencia asociativa a nivel de bloque Un bloque i de MP puede ubicarse en cualquier bloque del conjunto i mod C de MCa Una dirección en MCa consta de: Etiqueta, Conjunto y Posición en el bloque Solución (asignando 2 bloqs./cjto.): 23 bytes/bloque 3 bits para la posición dentro del bloque 26 conjuntos en MCa 6 bits para cada conjunto 11 bits para cada etiqueta El coste de la búsqueda depende del número y longitud de las etiquetas que se tienen que comparar simultáneamente Ventaja: Reduce el coste de la totalmente asociativa proporcionando un rendimiento cercano a esta última

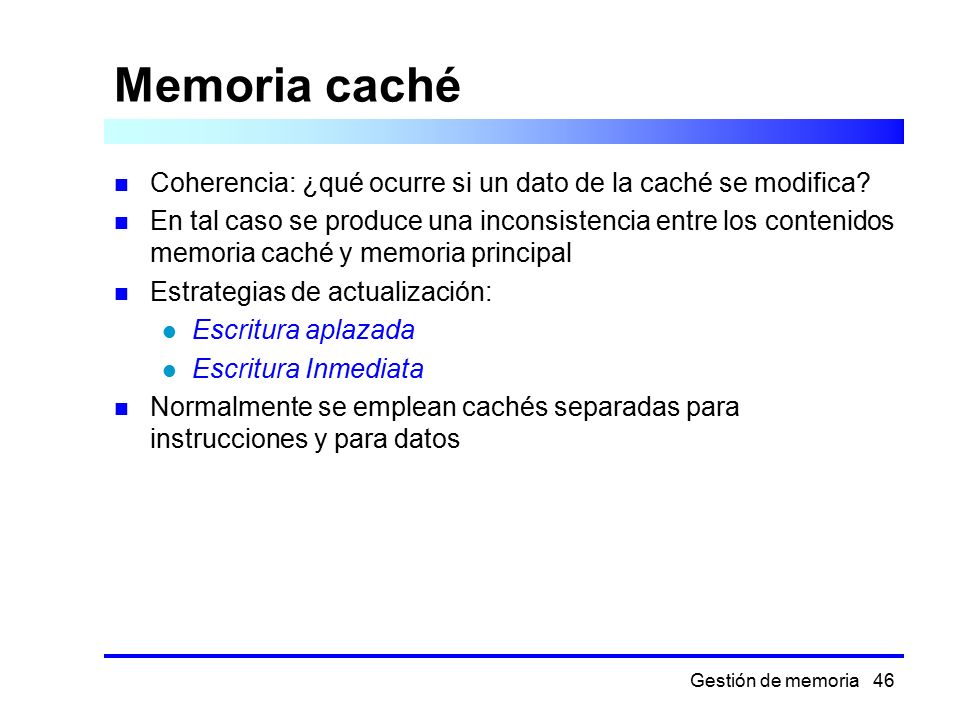

46 Memoria caché Coherencia: ¿qué ocurre si un dato de la caché se modifica? En tal caso se produce una inconsistencia entre los contenidos memoria caché y memoria principal Estrategias de actualización: Escritura aplazada Escritura Inmediata Normalmente se emplean cachés separadas para instrucciones y para datos

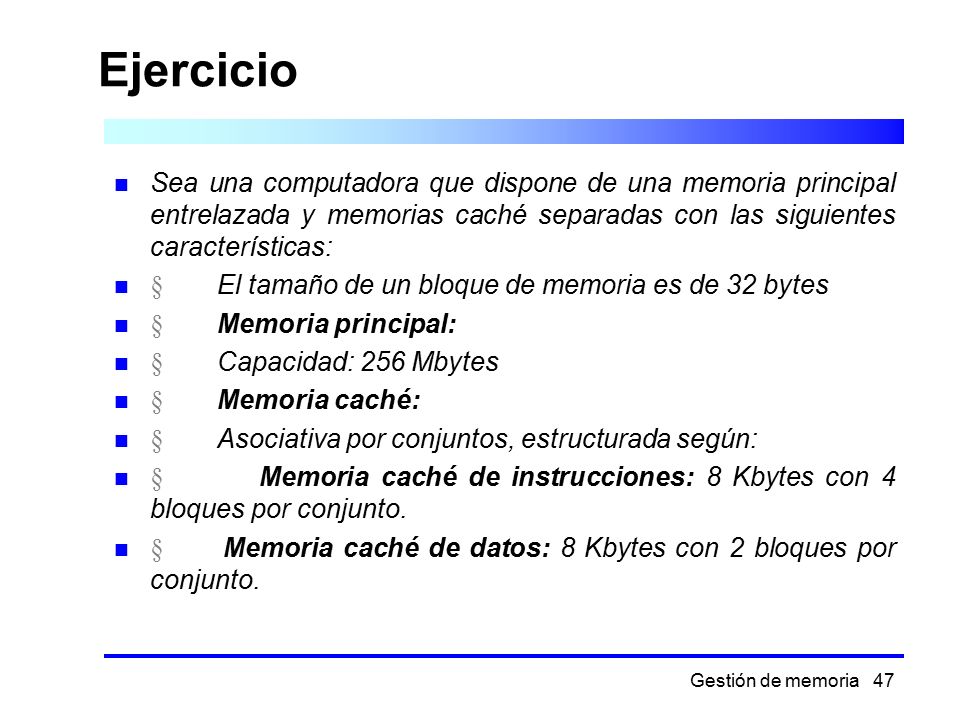

47 Ejercicio Sea una computadora que dispone de una memoria principal entrelazada y memorias caché separadas con las siguientes características: §        El tamaño de un bloque de memoria es de 32 bytes §        Memoria principal: §        Capacidad: 256 Mbytes §        Memoria caché: §        Asociativa por conjuntos, estructurada según: §        Memoria caché de instrucciones: 8 Kbytes con 4 bloques por conjunto. §     Memoria caché de datos: 8 Kbytes con 2 bloques por conjunto.
