¿ QUÉ ES MODELAR UNA ESTRUCTURA?

Presentación del tema: "¿ QUÉ ES MODELAR UNA ESTRUCTURA?"— Transcripción de la presentación:

1 ¿ QUÉ ES MODELAR UNA ESTRUCTURA?
A partir de ciertos parámetros se representará el comportamiento de la estructura real. Nuestra labor debe centrarse en cuatro puntos fundamentales para que un análisis estructural sea correcto: reconocimiento del mecanismo y el esquema estructural el modelo el software (programa de cálculo) la interpretación de resultados. "Los resultados solo dependerán fundamentalmente de los datos que se ingrese."

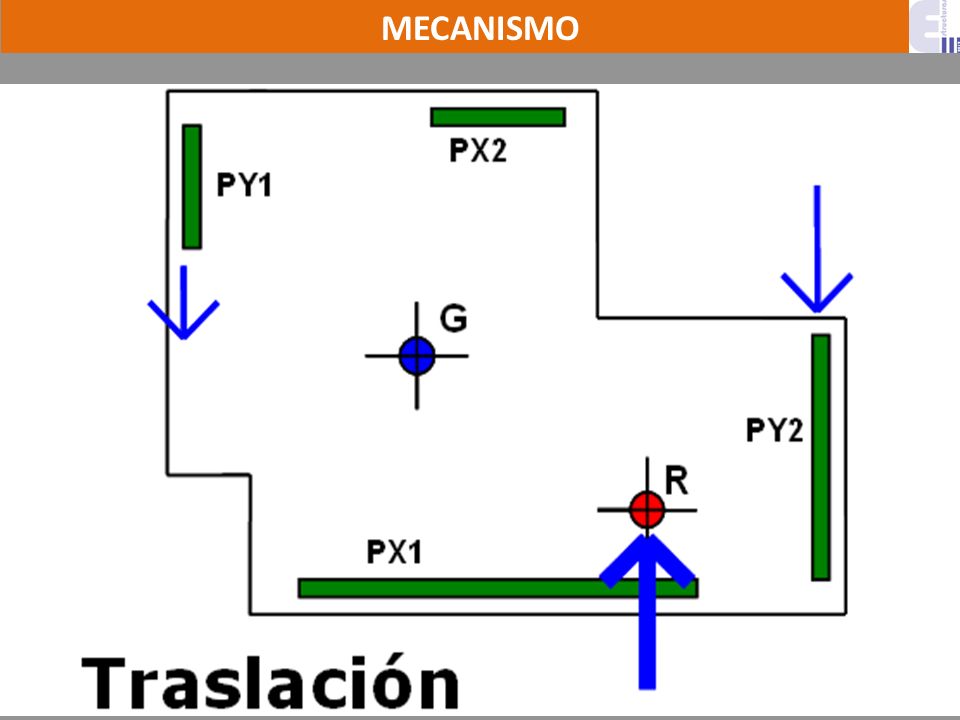

2 MECANISMO

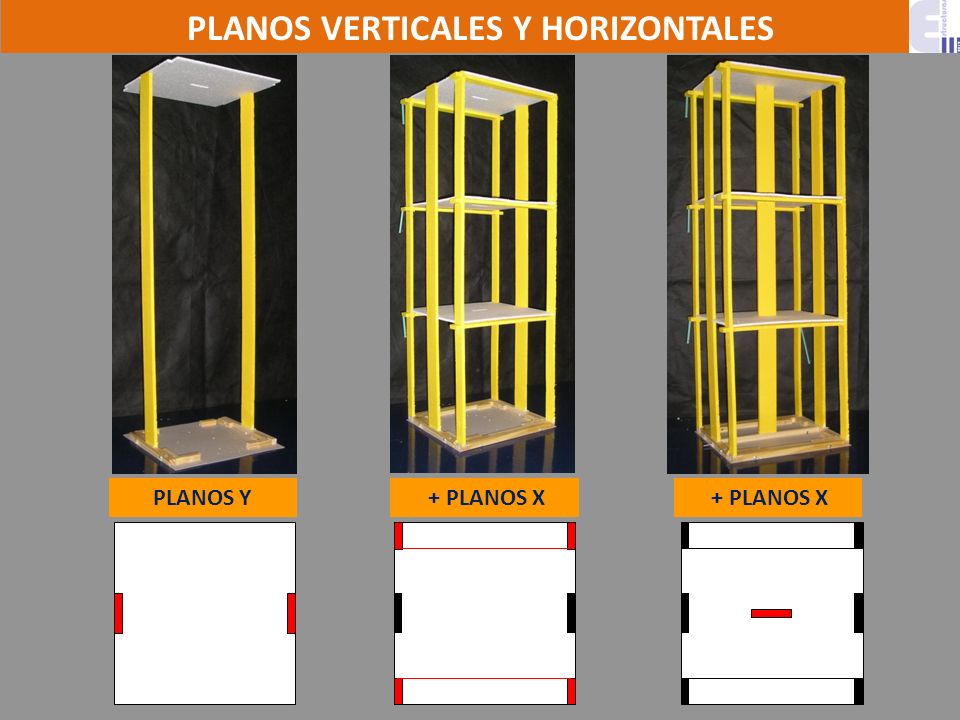

3 PLANOS VERTICALES Y HORIZONTALES
PLANOS Y + PLANOS X + PLANOS X

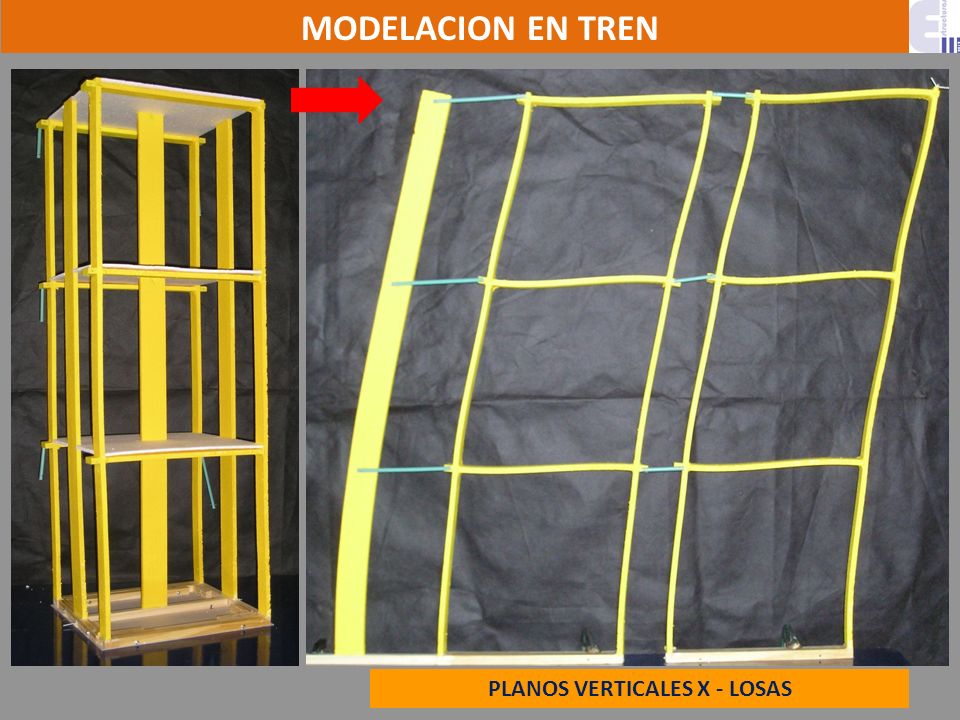

4 PLANOS VERTICALES X - LOSAS
MODELACION EN TREN PLANOS VERTICALES X - LOSAS

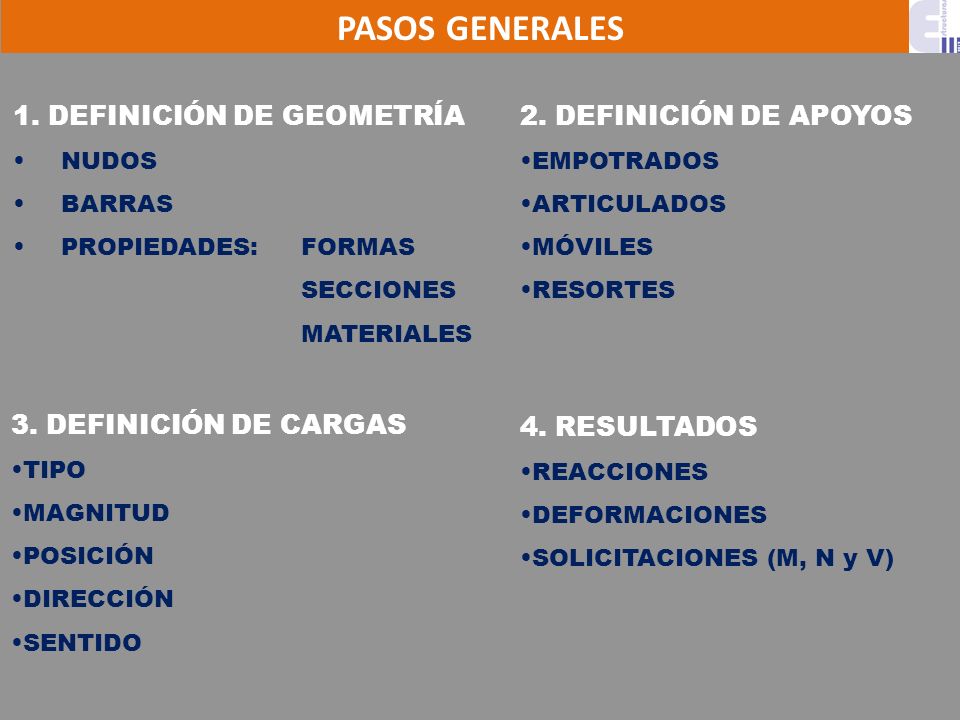

5 PASOS GENERALES 1. DEFINICIÓN DE GEOMETRÍA 2. DEFINICIÓN DE APOYOS
NUDOS BARRAS PROPIEDADES: FORMAS SECCIONES MATERIALES 2. DEFINICIÓN DE APOYOS EMPOTRADOS ARTICULADOS MÓVILES RESORTES 3. DEFINICIÓN DE CARGAS TIPO MAGNITUD POSICIÓN DIRECCIÓN SENTIDO 4. RESULTADOS REACCIONES DEFORMACIONES SOLICITACIONES (M, N y V)

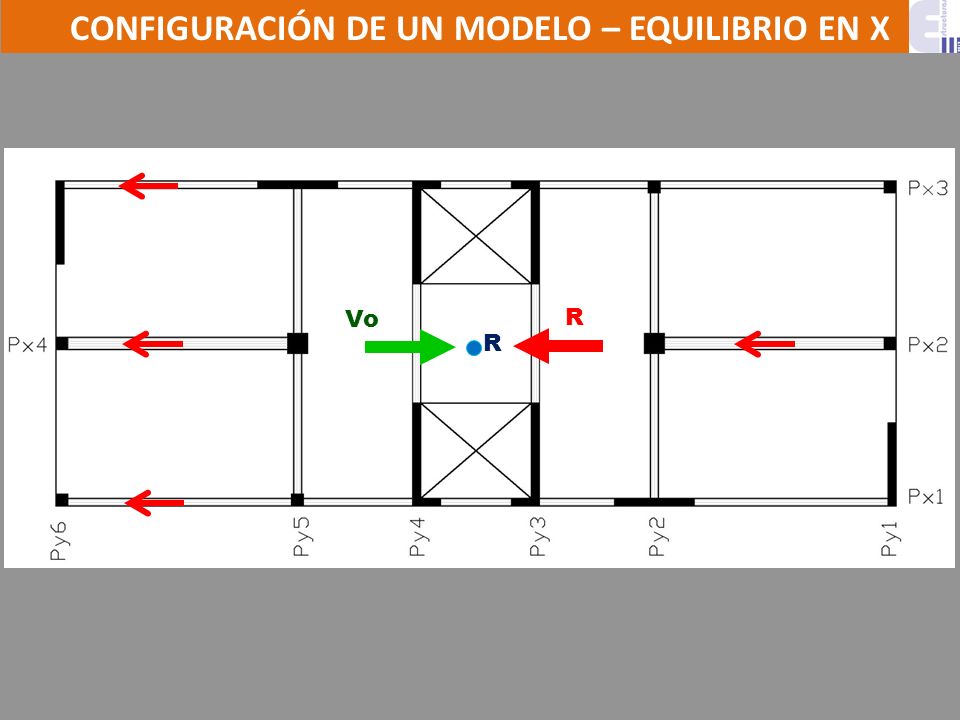

6 CONFIGURACIÓN DE UN MODELO – EQUILIBRIO EN X
Vo R R

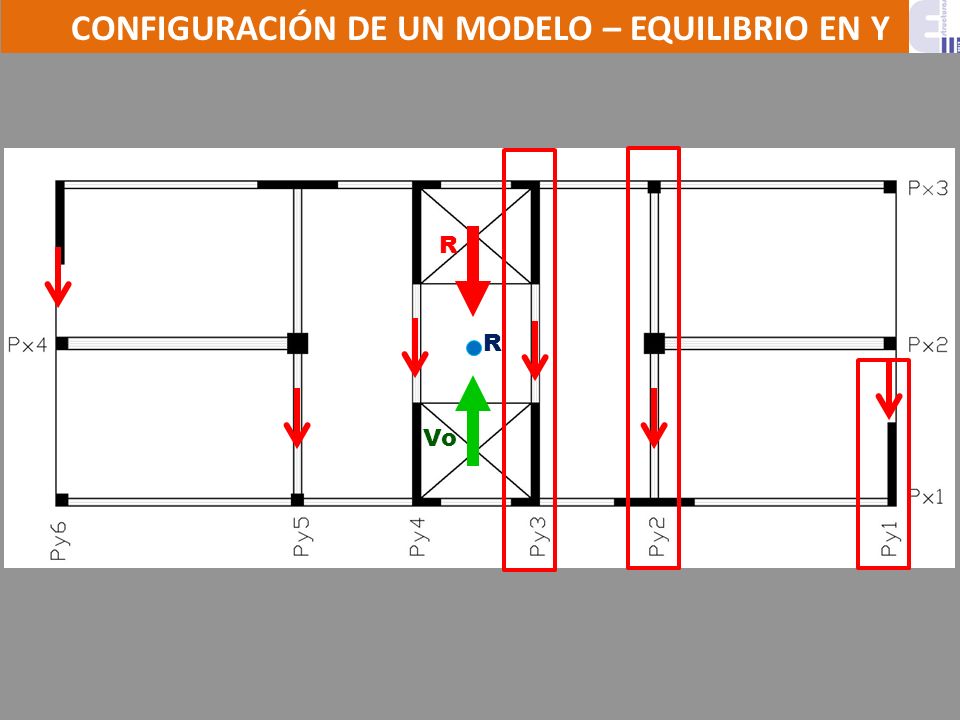

7 CONFIGURACIÓN DE UN MODELO – EQUILIBRIO EN Y
Vo

8 VISTA DE PLANOS RESISTENTES EN Y AUTOCAD
DIBUJAR UNA LÍNEA POR NIVEL Y POR TRAMO

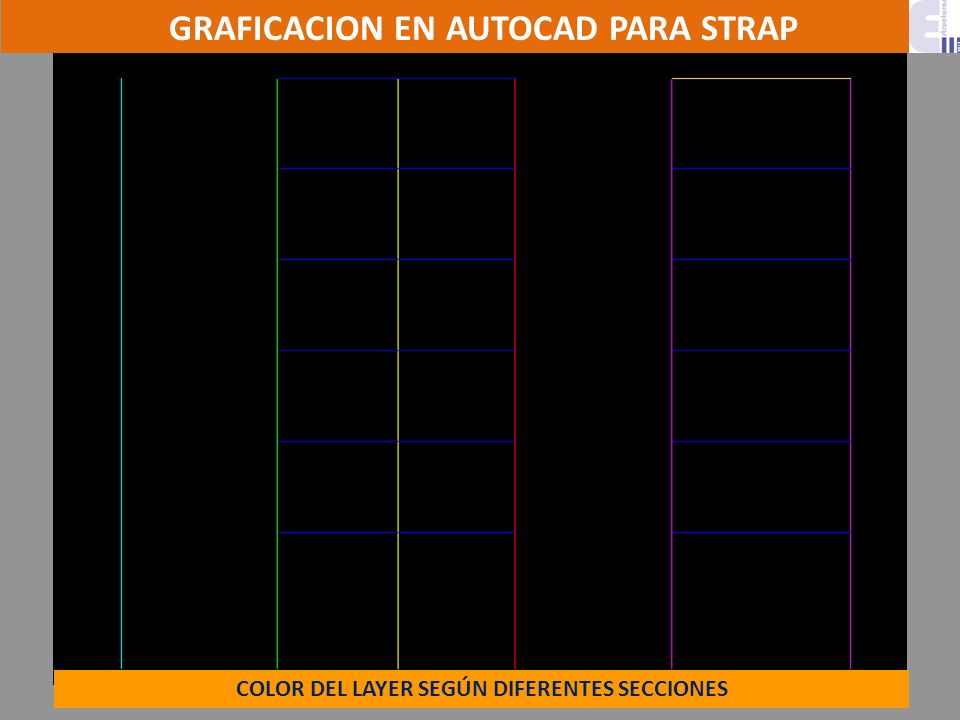

9 GRAFICACION EN AUTOCAD PARA STRAP
COLOR DEL LAYER SEGÚN DIFERENTES SECCIONES

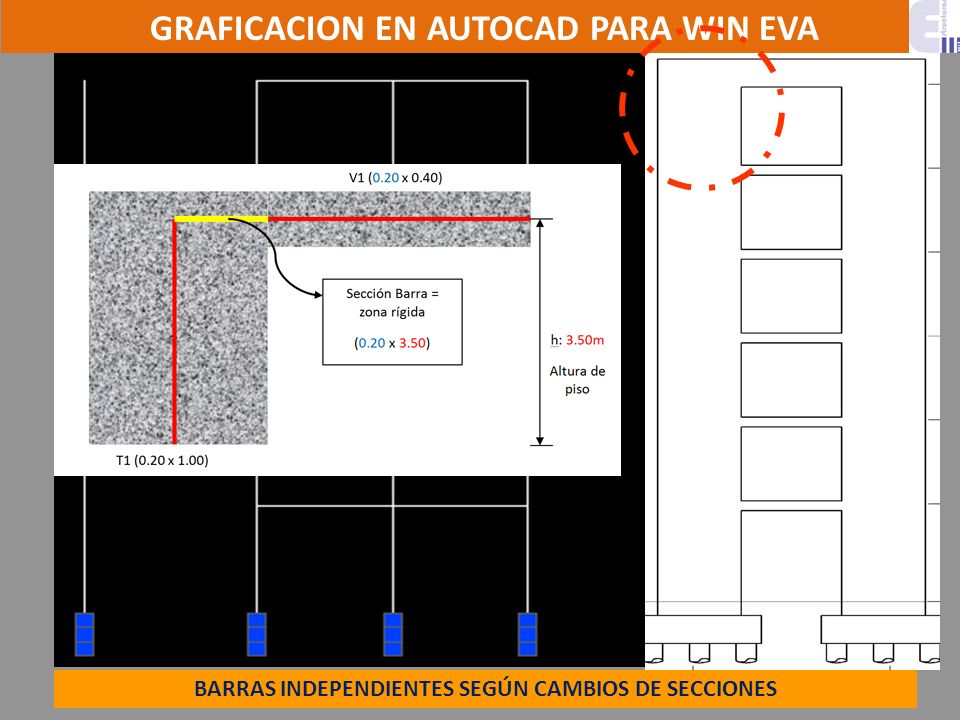

10 GRAFICACION EN AUTOCAD PARA WIN EVA
BARRAS INDEPENDIENTES SEGÚN CAMBIOS DE SECCIONES

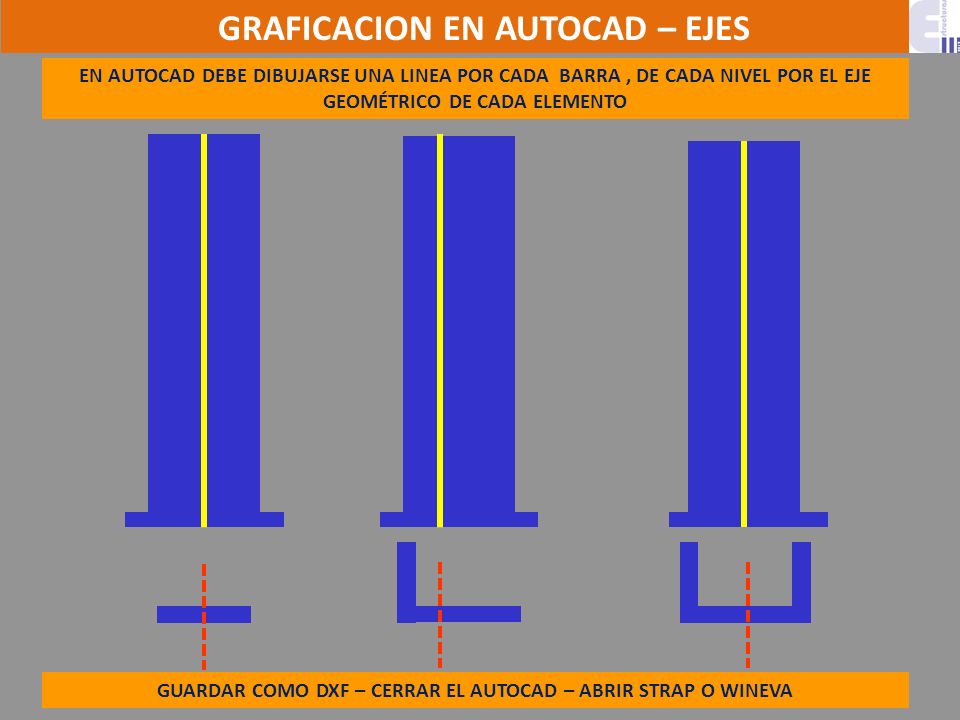

11 GRAFICACION EN AUTOCAD – EJES
EN AUTOCAD DEBE DIBUJARSE UNA LINEA POR CADA BARRA , DE CADA NIVEL POR EL EJE GEOMÉTRICO DE CADA ELEMENTO GUARDAR COMO DXF – CERRAR EL AUTOCAD – ABRIR STRAP O WINEVA

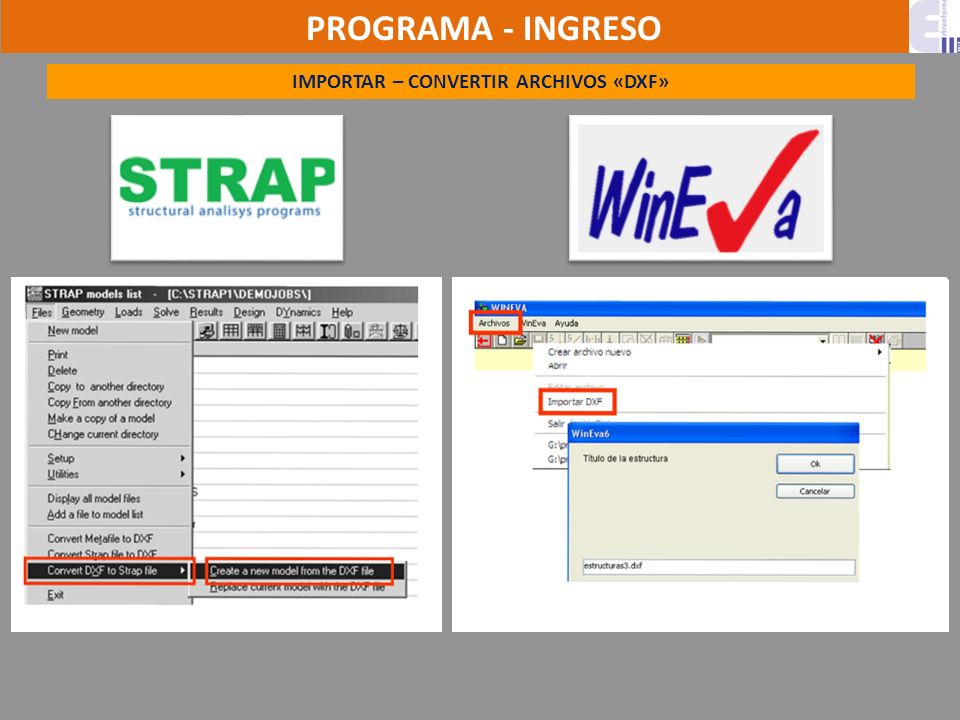

12 IMPORTAR – CONVERTIR ARCHIVOS «DXF»
PROGRAMA - INGRESO IMPORTAR – CONVERTIR ARCHIVOS «DXF»

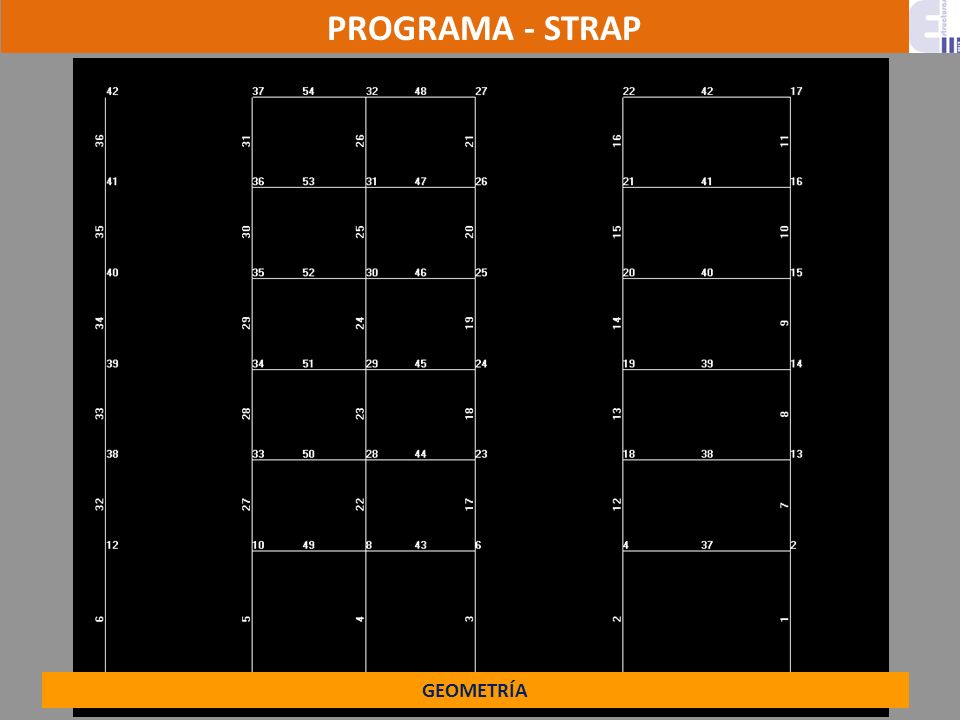

13 PROGRAMA - STRAP GEOMETRÍA

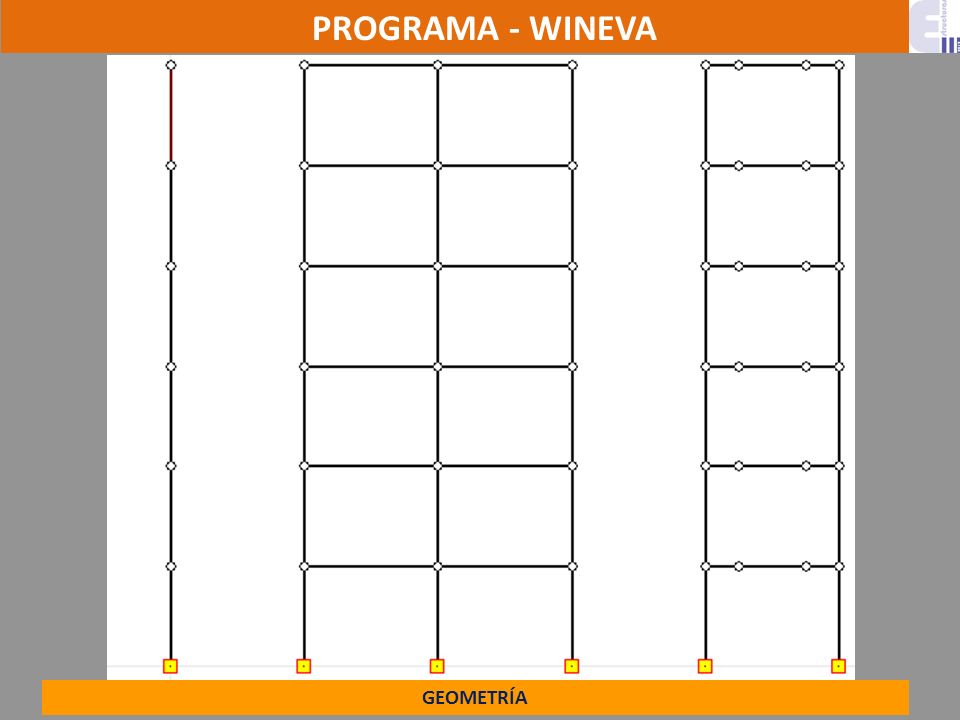

14 PROGRAMA - WINEVA GEOMETRÍA

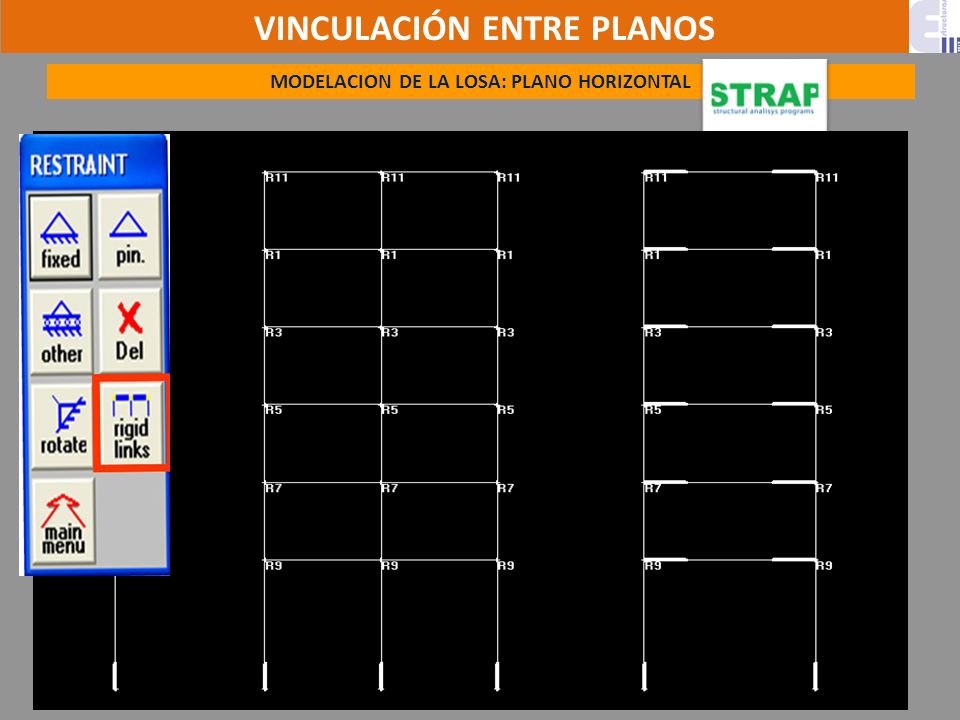

15 VINCULACIÓN ENTRE PLANOS
MODELACION DE LA LOSA: PLANO HORIZONTAL

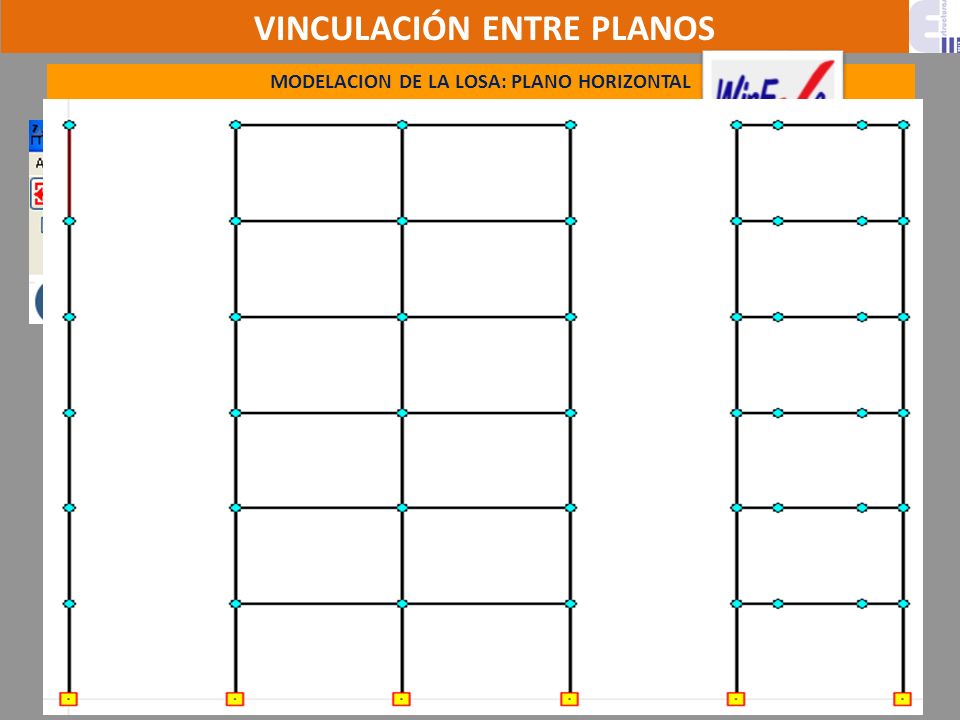

16 VINCULACIÓN ENTRE PLANOS
MODELACION DE LA LOSA: PLANO HORIZONTAL

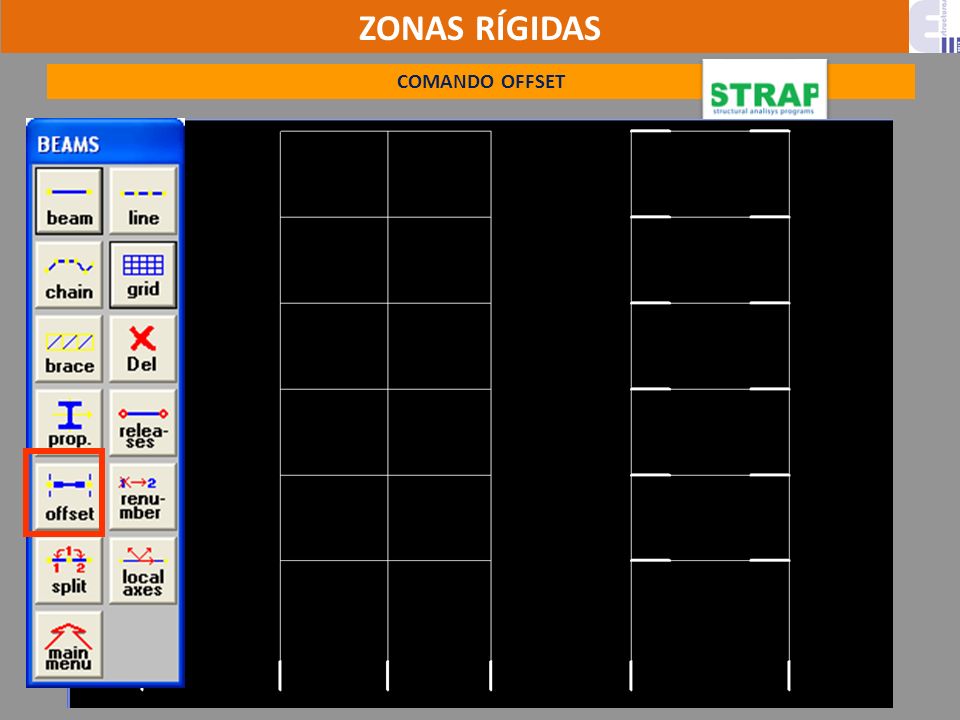

17 ZONAS RÍGIDAS COMANDO OFFSET

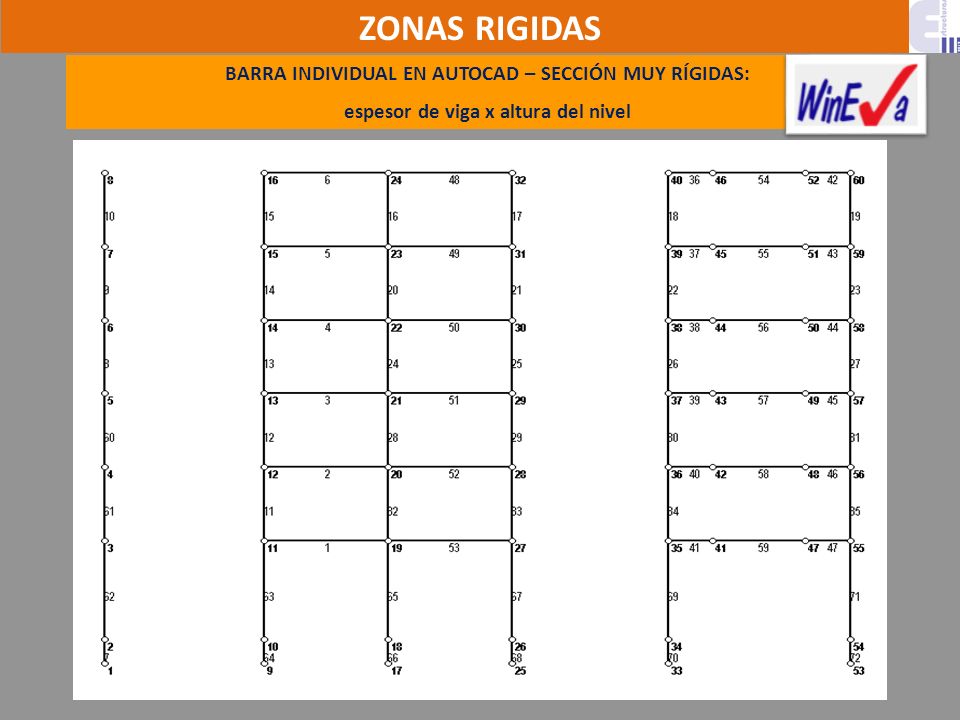

18 ZONAS RIGIDAS BARRA INDIVIDUAL EN AUTOCAD – SECCIÓN MUY RÍGIDAS:
espesor de viga x altura del nivel

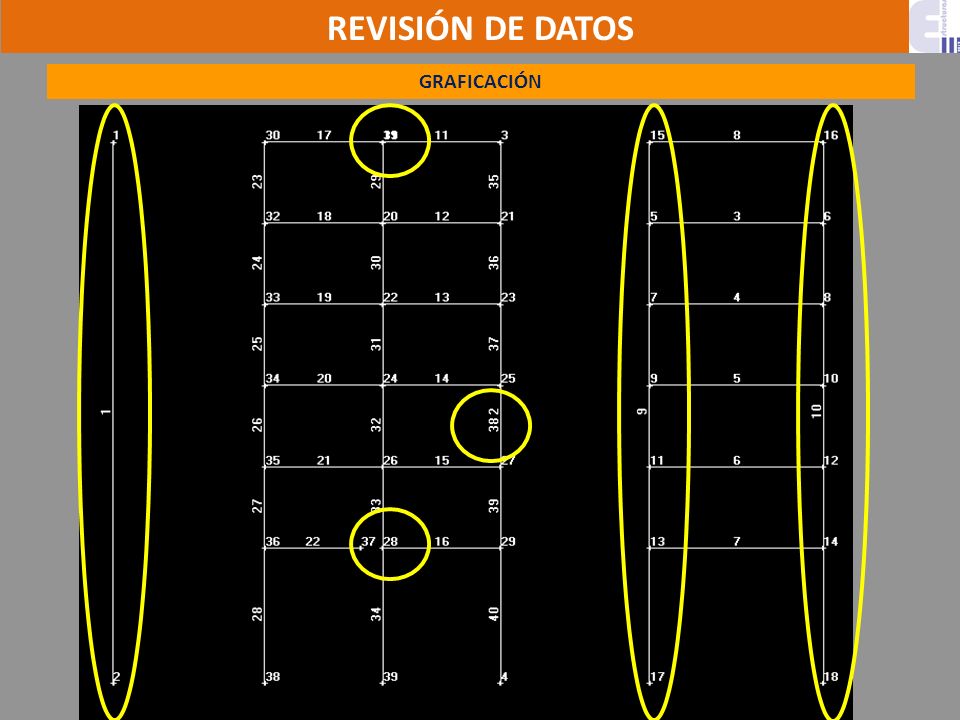

19 REVISIÓN DE DATOS GRAFICACIÓN

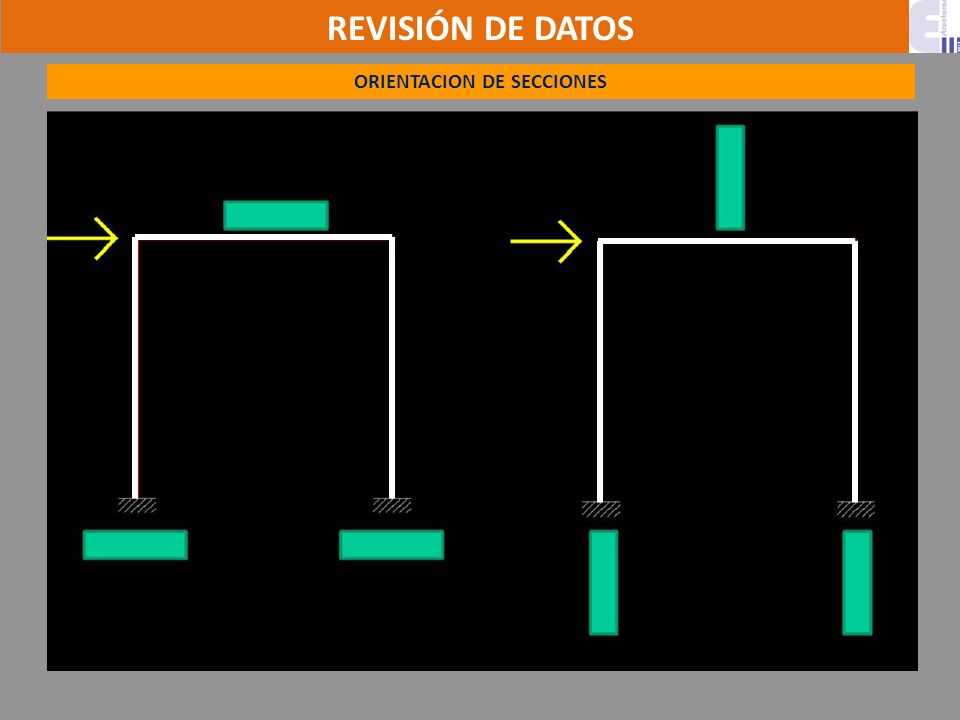

20 ORIENTACION DE SECCIONES
REVISIÓN DE DATOS ORIENTACION DE SECCIONES

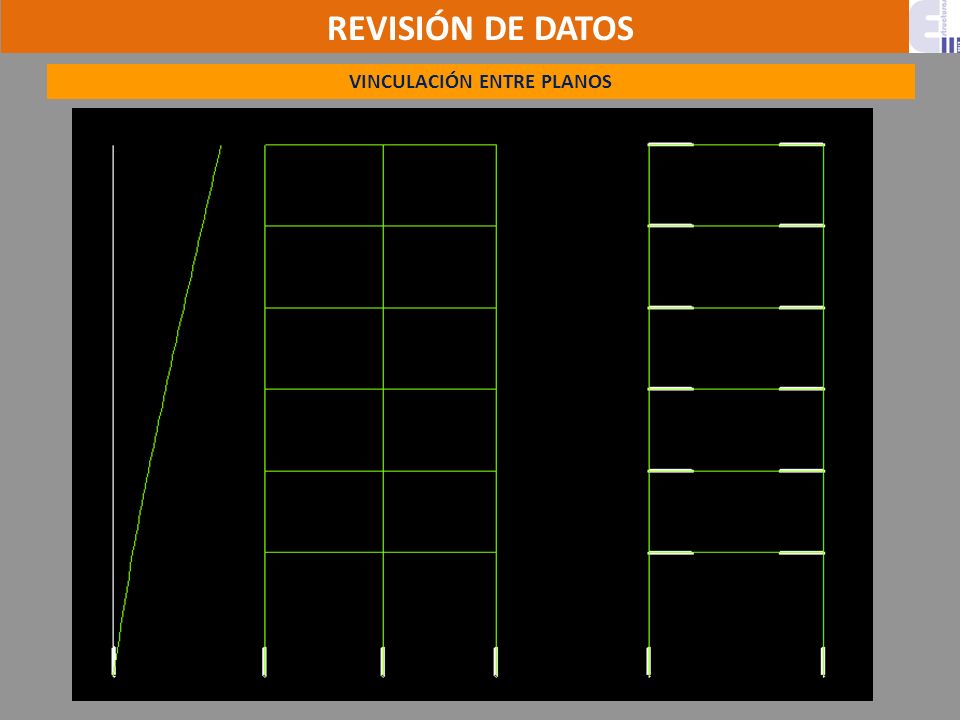

21 VINCULACIÓN ENTRE PLANOS
REVISIÓN DE DATOS VINCULACIÓN ENTRE PLANOS

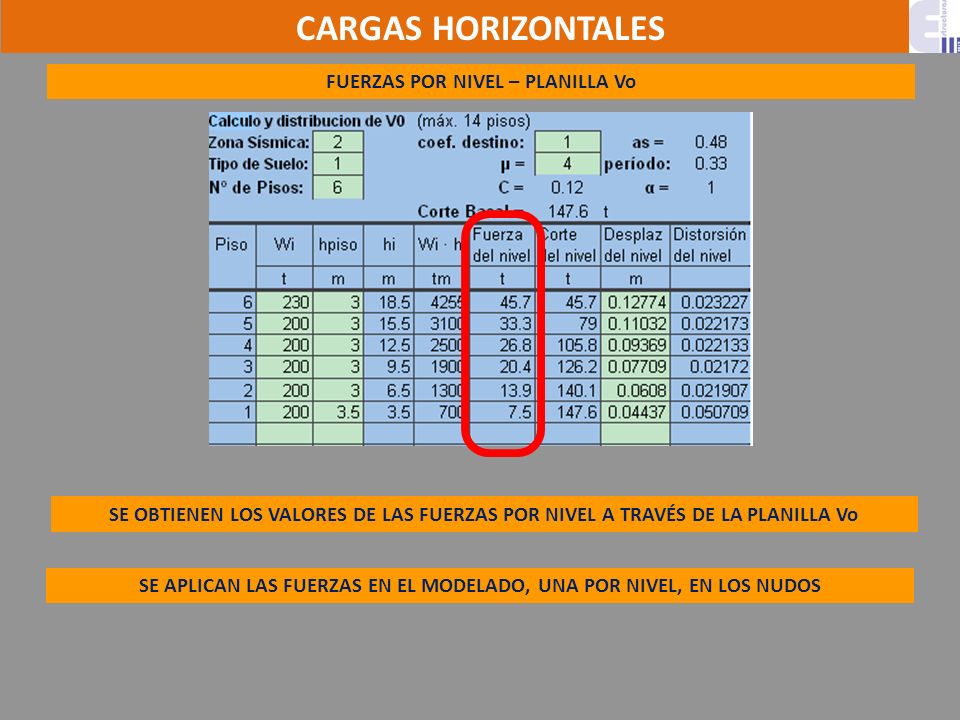

22 CARGAS HORIZONTALES FUERZAS POR NIVEL – PLANILLA Vo
SE OBTIENEN LOS VALORES DE LAS FUERZAS POR NIVEL A TRAVÉS DE LA PLANILLA Vo SE APLICAN LAS FUERZAS EN EL MODELADO, UNA POR NIVEL, EN LOS NUDOS

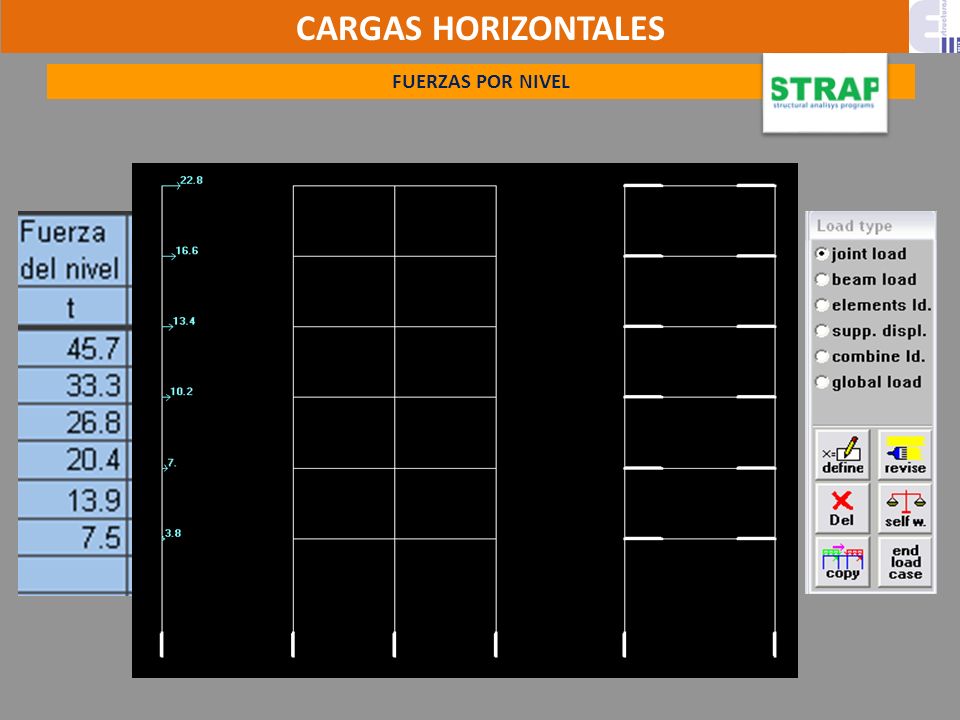

23 CARGAS HORIZONTALES FUERZAS POR NIVEL

24 CARGAS HORIZONTALES FUERZAS POR NIVEL

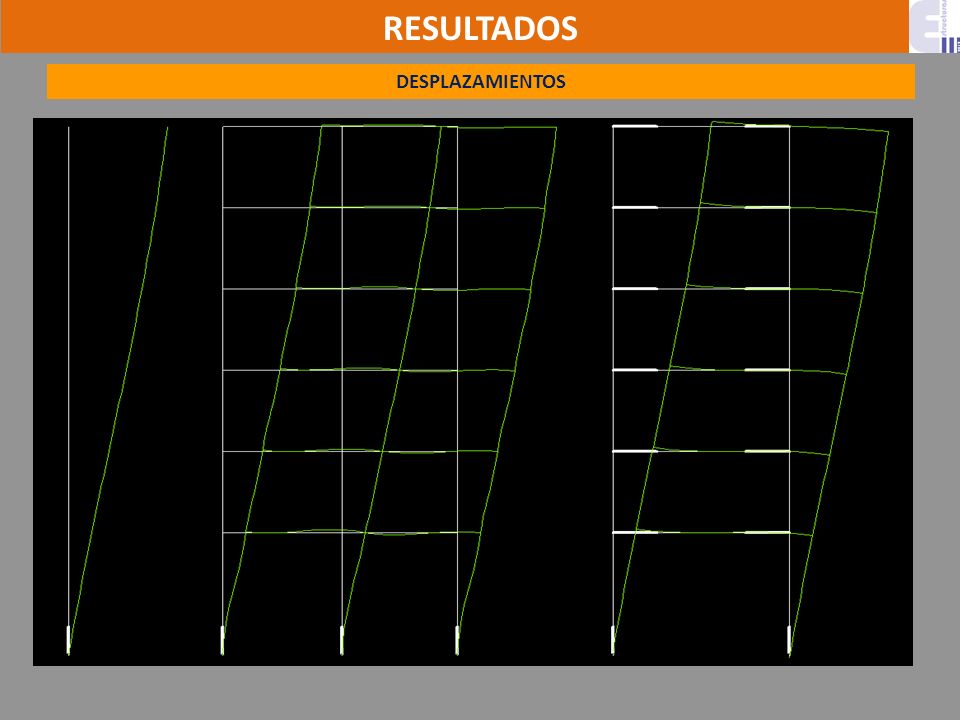

25 RESULTADOS DESPLAZAMIENTOS

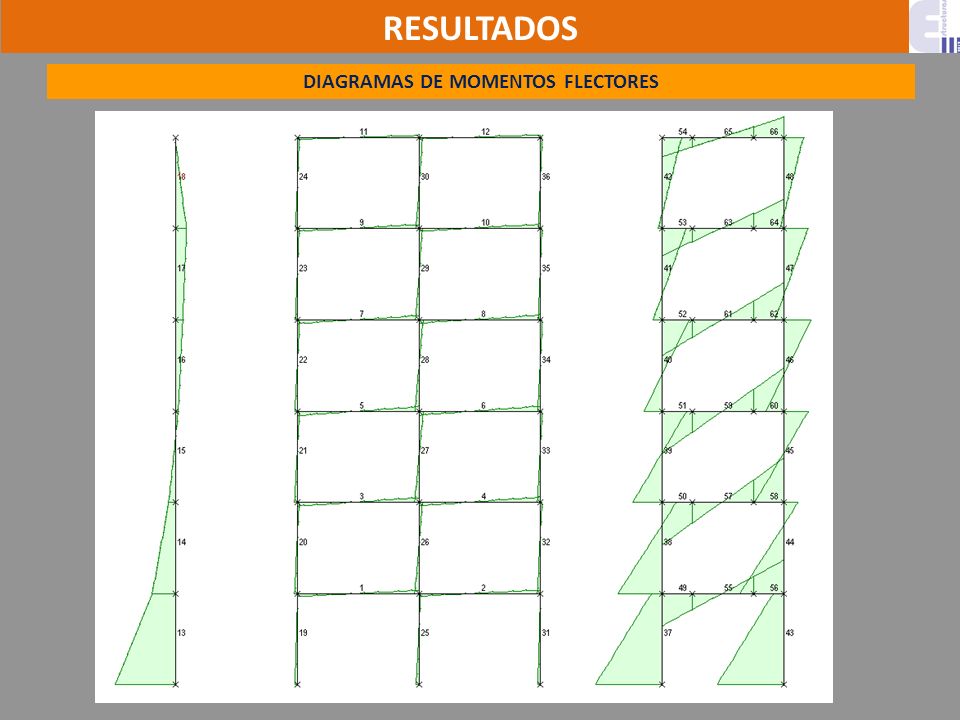

26 DIAGRAMAS DE MOMENTOS FLECTORES
RESULTADOS DIAGRAMAS DE MOMENTOS FLECTORES

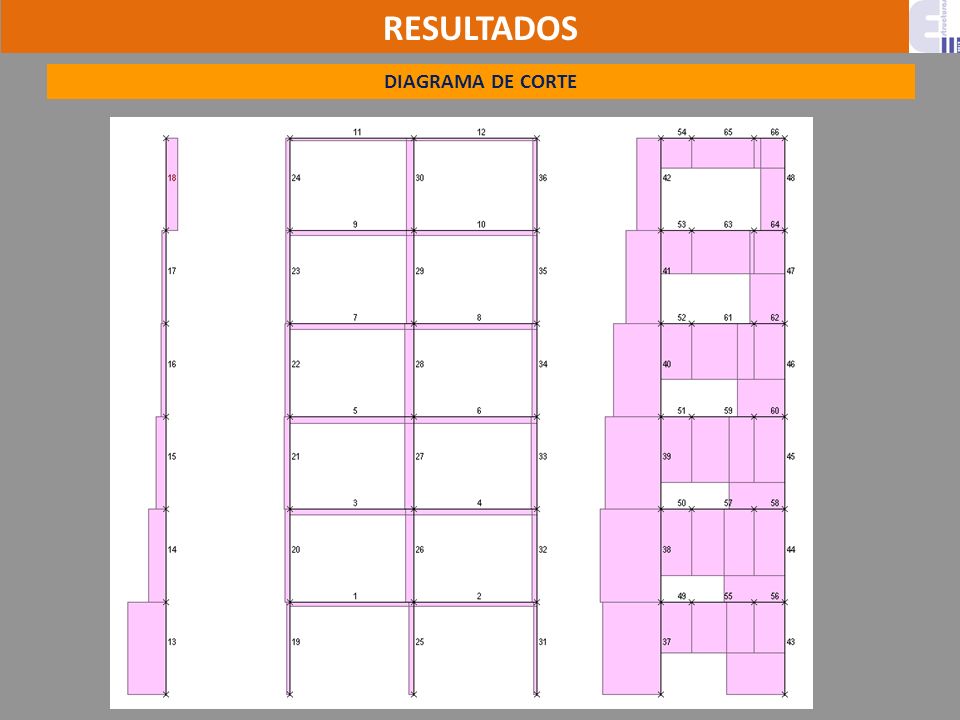

27 RESULTADOS DIAGRAMA DE CORTE

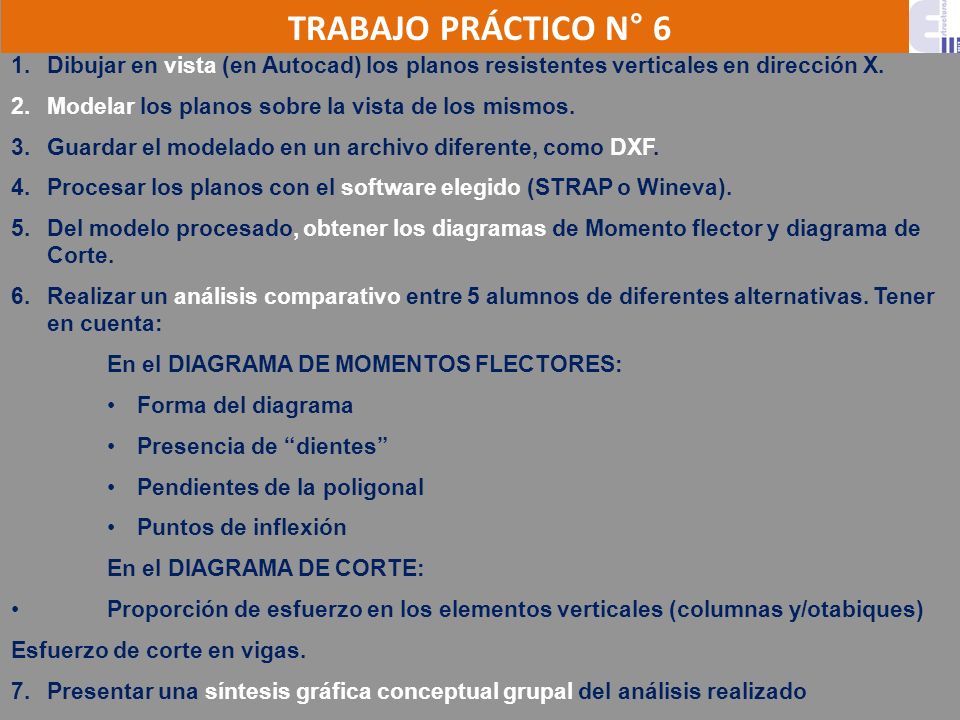

28 TRABAJO PRÁCTICO N° 6 Dibujar en vista (en Autocad) los planos resistentes verticales en dirección X. Modelar los planos sobre la vista de los mismos. Guardar el modelado en un archivo diferente, como DXF. Procesar los planos con el software elegido (STRAP o Wineva). Del modelo procesado, obtener los diagramas de Momento flector y diagrama de Corte. Realizar un análisis comparativo entre 5 alumnos de diferentes alternativas. Tener en cuenta: En el DIAGRAMA DE MOMENTOS FLECTORES: Forma del diagrama Presencia de “dientes” Pendientes de la poligonal Puntos de inflexión En el DIAGRAMA DE CORTE: Proporción de esfuerzo en los elementos verticales (columnas y/otabiques) Esfuerzo de corte en vigas. Presentar una síntesis gráfica conceptual grupal del análisis realizado
