Presentación del tema: "Immersive displays LINK LINK"— Transcripción de la presentación:

1 Immersive displays LINK LINK http://www.sc.ehu.es/ccwgamoa/docencia/Material/Presentaciones

2 A. García-Alonso2 Sistema visual Cuadro o película (parte de una pared) – No inmersivo Proyección envolvente (estéreo panel suficientemente grande, pantalla curva, o varias paredes) – Inmersión parcial Pantalla transparente (placa o “gafas”) – Inmersión parcial Inmersion (gemelos -goggles-, periscopio -boom-, casco -head mounted display-, CAVE) – Pura imagen virtual DisplayDevices

3 A. García-Alonso3 Display devices Monitores Proyectores y retroproyectores Workbench y similares “Surrounding” – Pared, 3 paredes, “enlosado”, dome, cave, … Proyección estéreo – Pasivo, activo, auto-estéreo. Boom Head mounted displays (cascos, sólo imagen sintética, tracking) Gafas (realidad + imagen sintética ; tracking optativo) Holográfico DisplayDevices

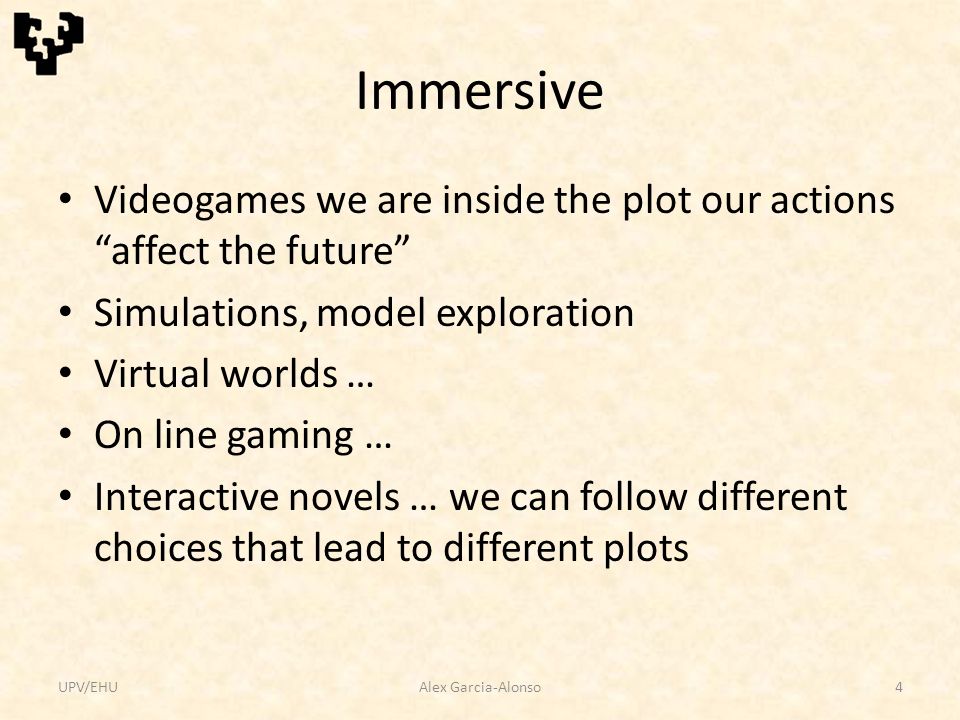

4 Immersive Videogames we are inside the plot our actions “affect the future” Simulations, model exploration Virtual worlds … On line gaming … Interactive novels … we can follow different choices that lead to different plots UPV/EHU4Alex Garcia-Alonso

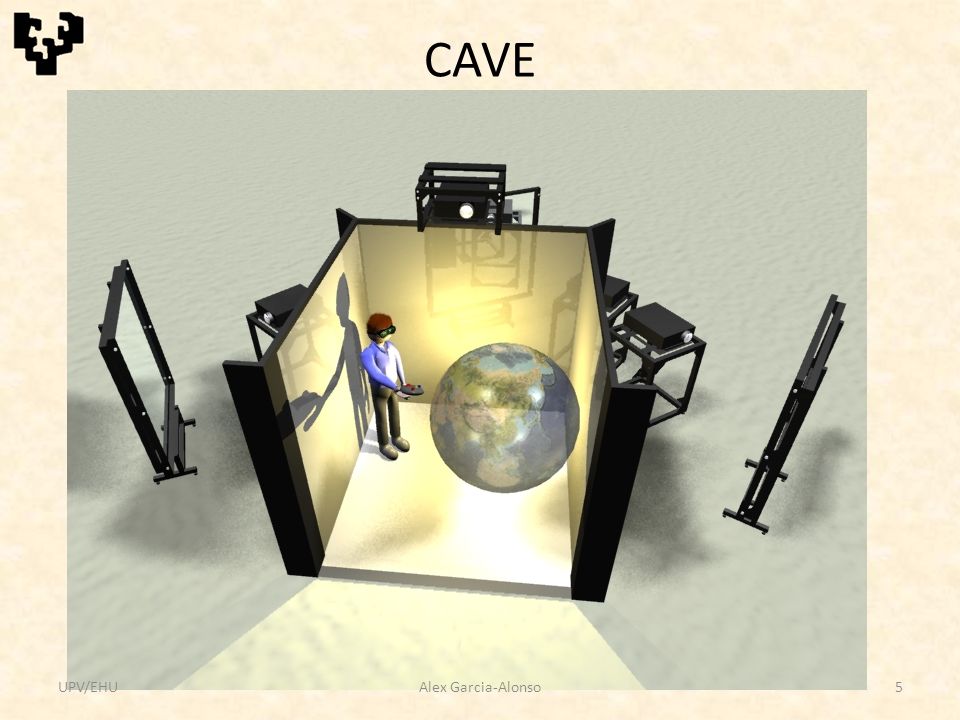

5 CAVE UPV/EHU5Alex Garcia-Alonso

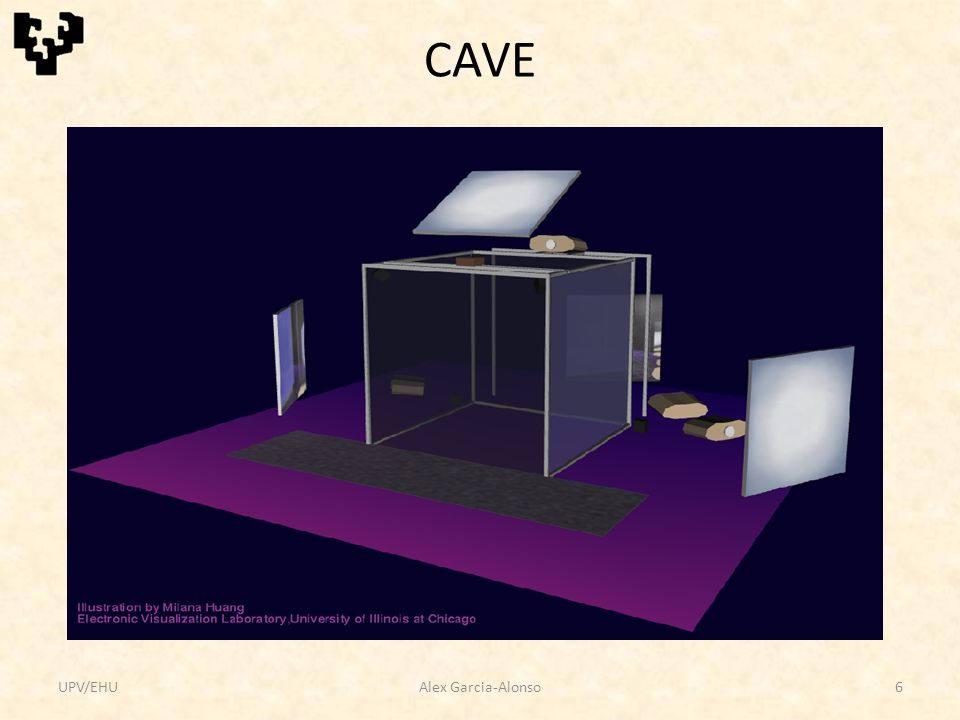

6 CAVE UPV/EHU6Alex Garcia-Alonso

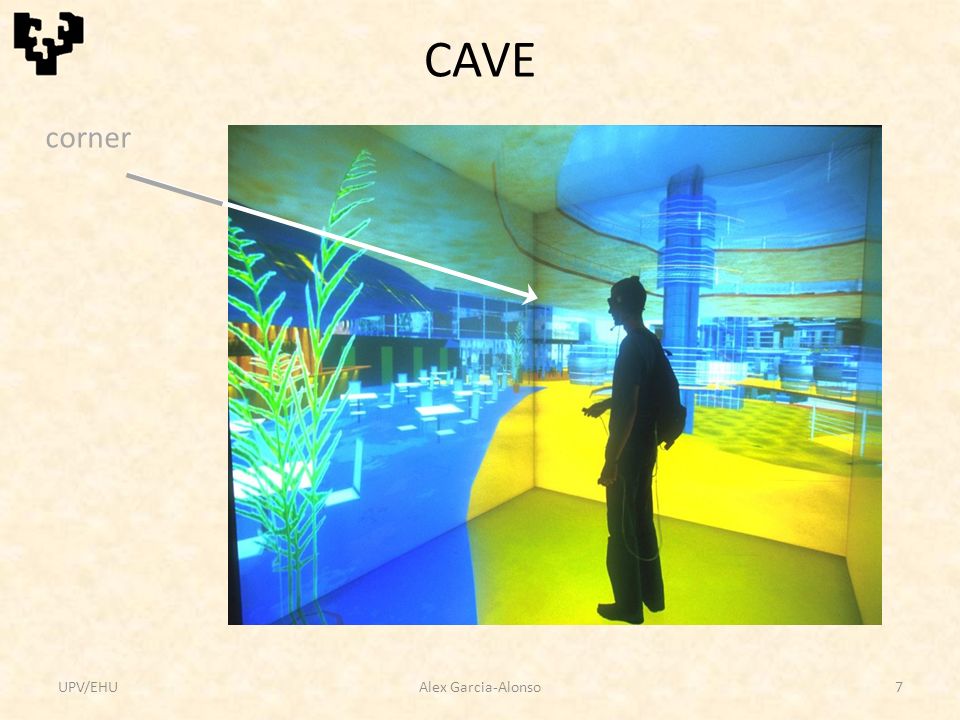

7 CAVE corner UPV/EHU7Alex Garcia-Alonso

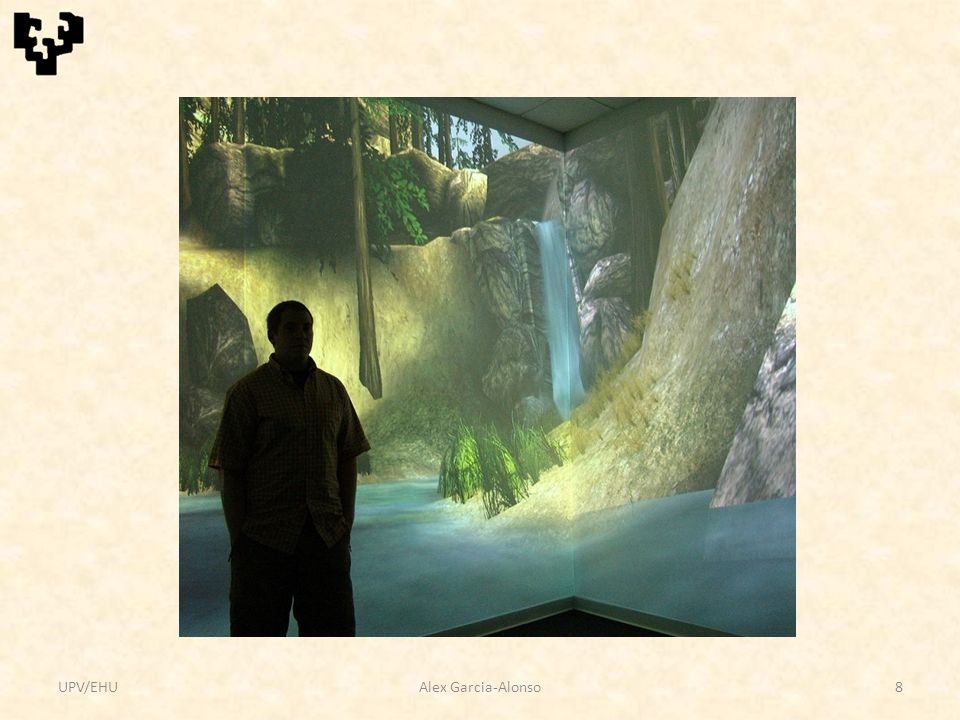

8 UPV/EHU8Alex Garcia-Alonso

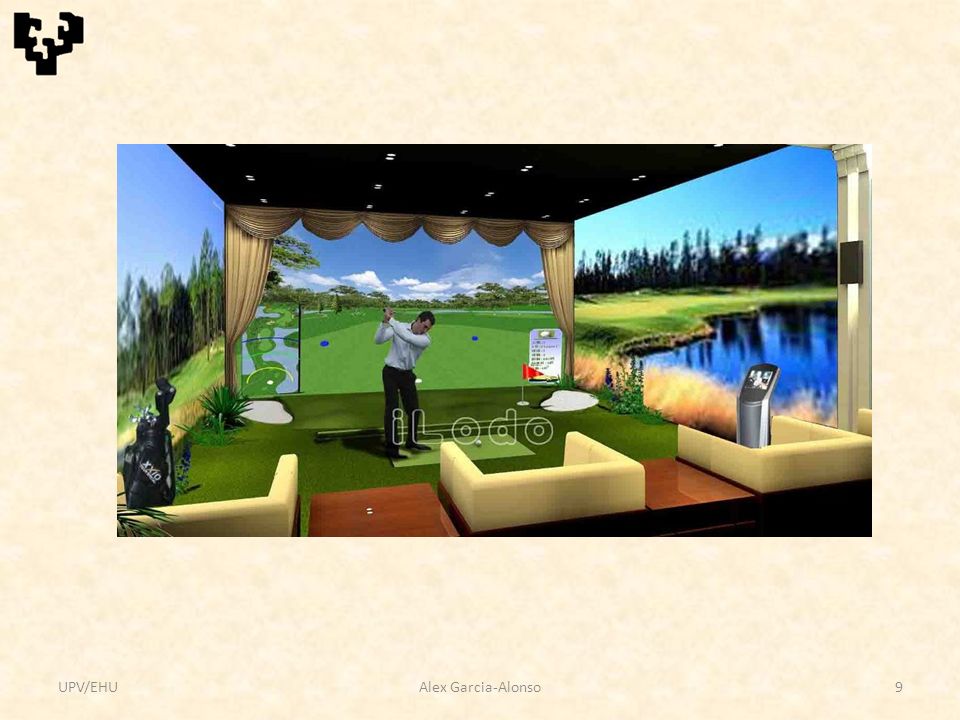

9 UPV/EHU9Alex Garcia-Alonso

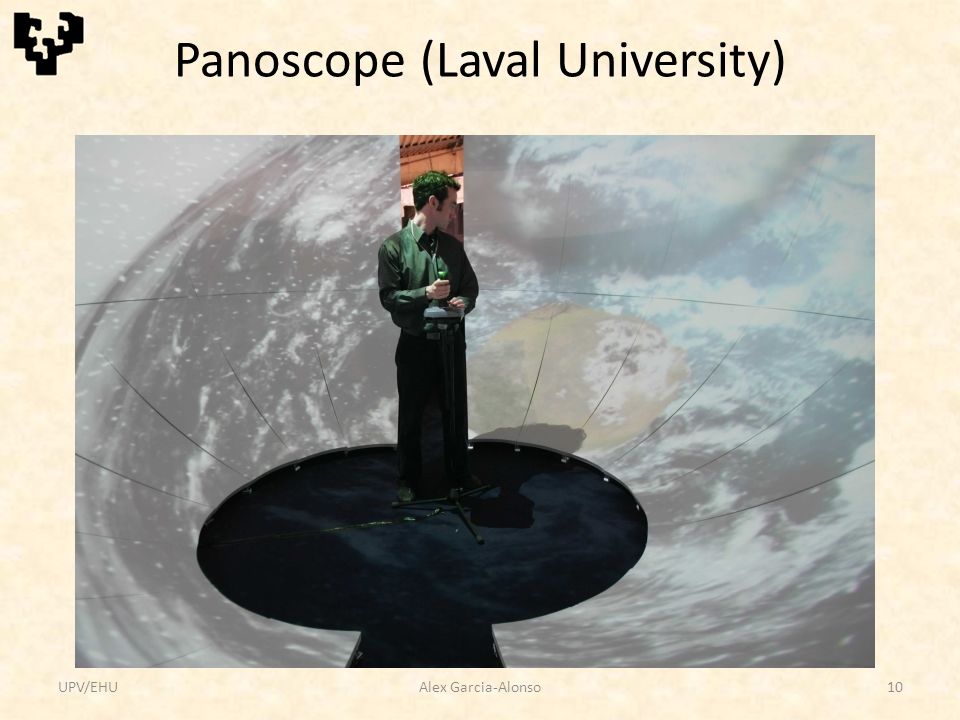

10 Panoscope (Laval University) UPV/EHU10Alex Garcia-Alonso

11 UPV/EHU11Alex Garcia-Alonso

12 A. García-Alonso12 Dome DisplayDevices

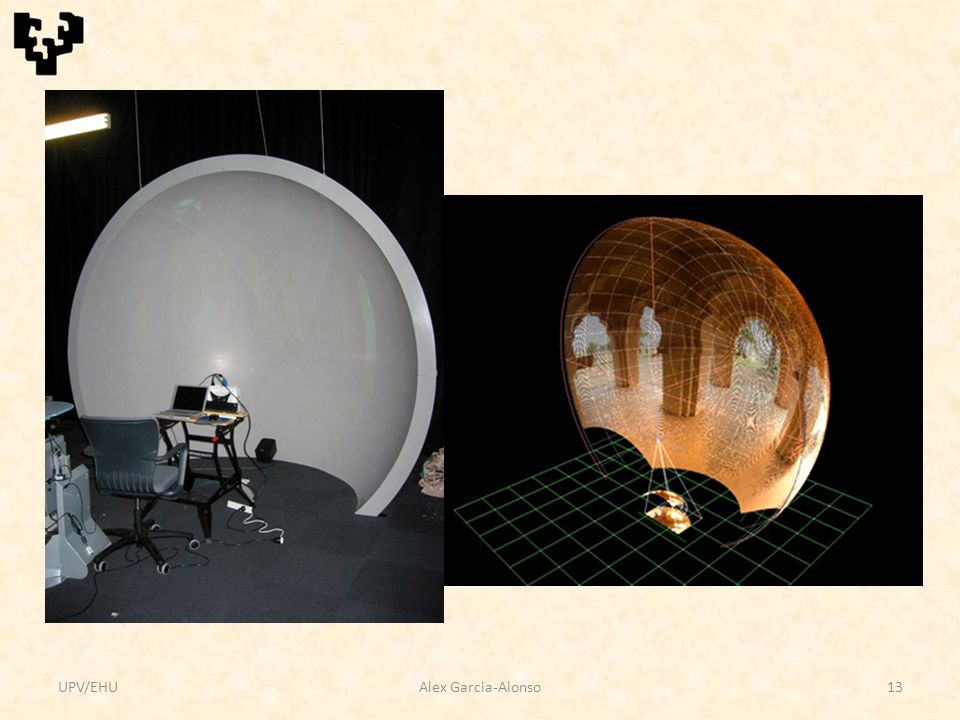

13 UPV/EHU13Alex Garcia-Alonso

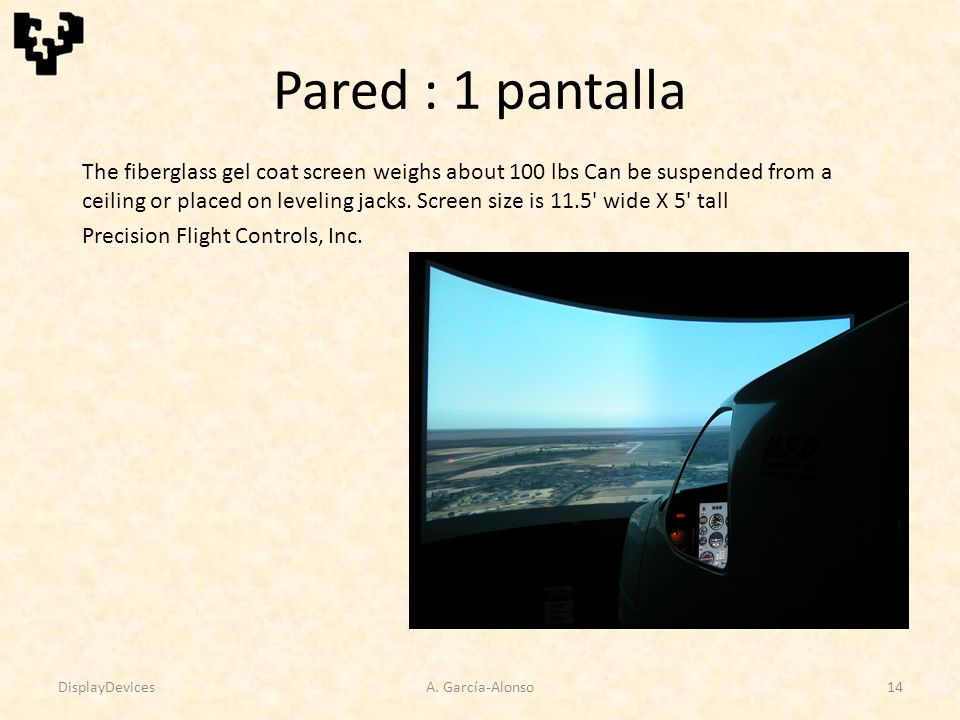

14 A. García-Alonso14 Pared : 1 pantalla The fiberglass gel coat screen weighs about 100 lbs Can be suspended from a ceiling or placed on leveling jacks. Screen size is 11.5' wide X 5' tall Precision Flight Controls, Inc. DisplayDevices

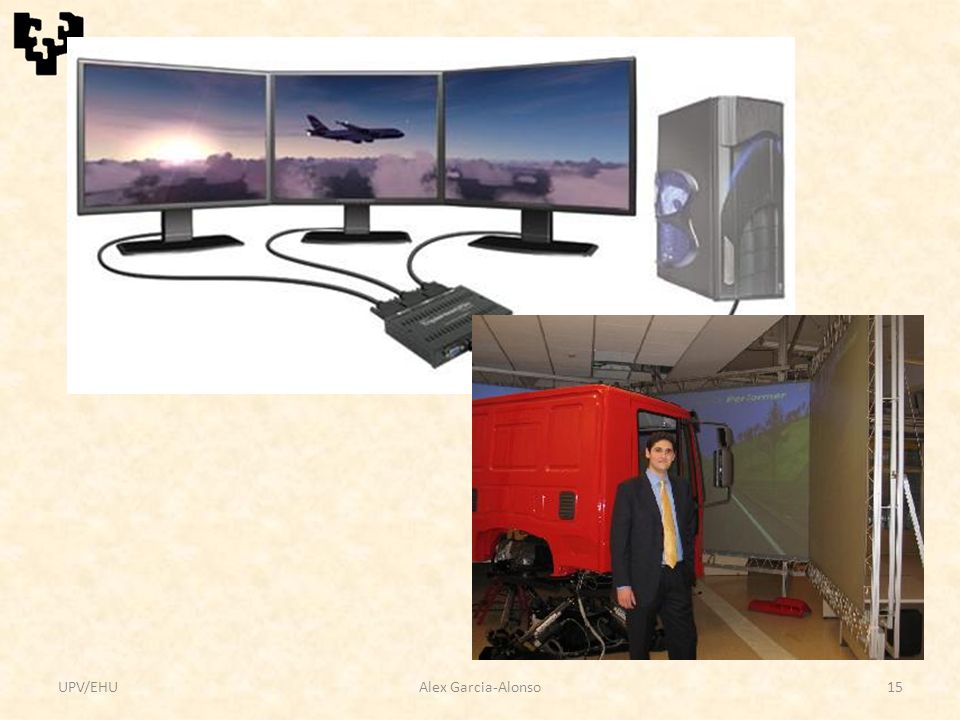

15 UPV/EHU15Alex Garcia-Alonso

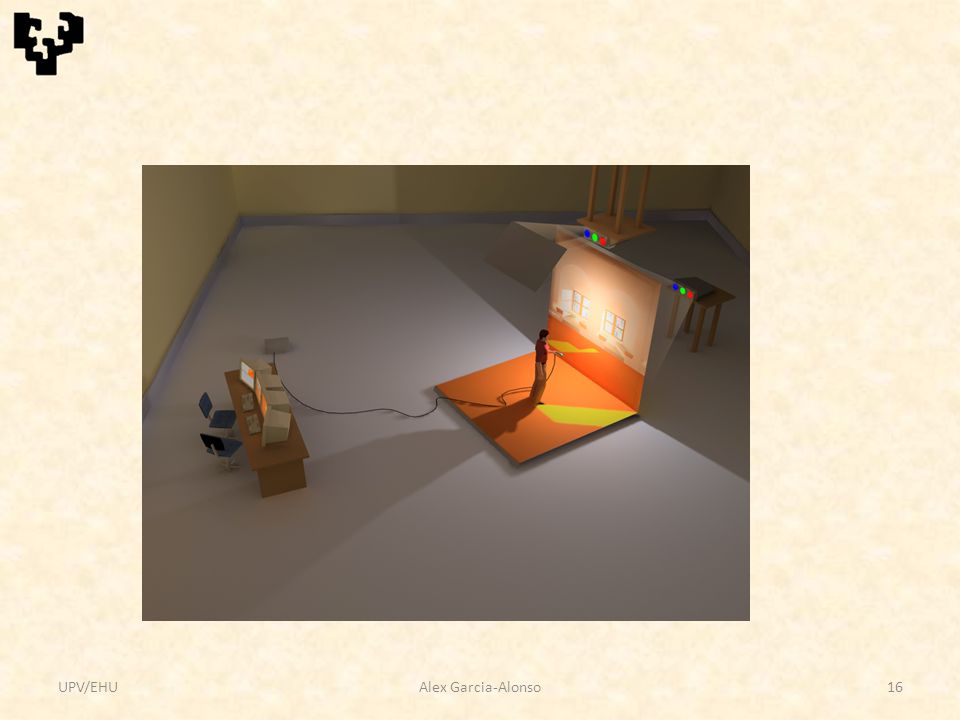

16 UPV/EHU16Alex Garcia-Alonso

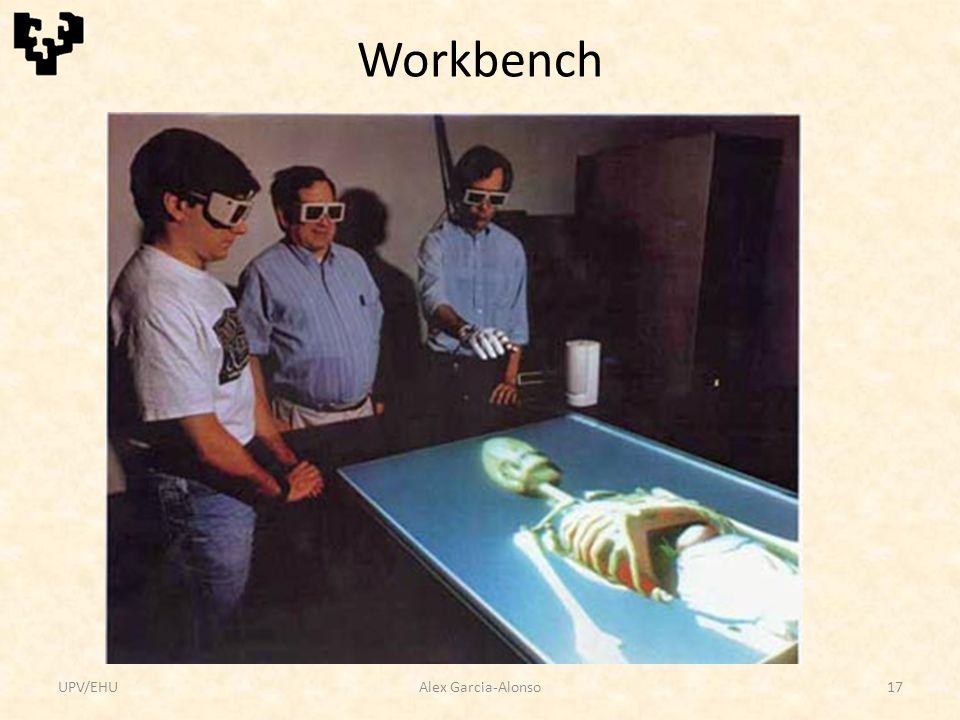

17 Workbench UPV/EHU17Alex Garcia-Alonso

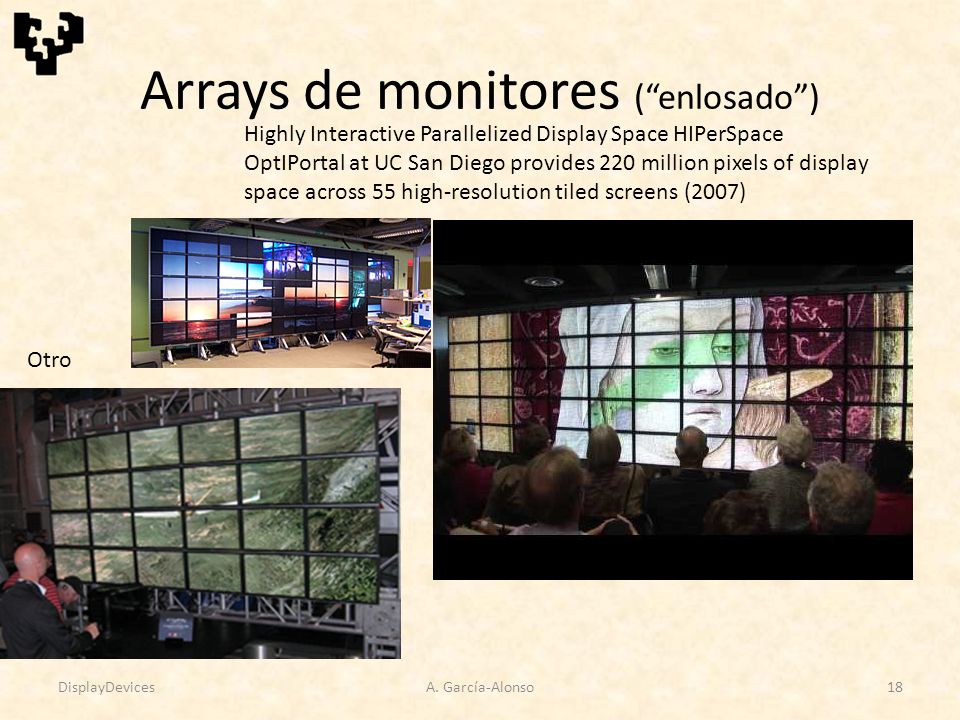

18 A. García-Alonso18 Arrays de monitores (“enlosado”) Highly Interactive Parallelized Display Space HIPerSpace OptIPortal at UC San Diego provides 220 million pixels of display space across 55 high-resolution tiled screens (2007) DisplayDevices Otro

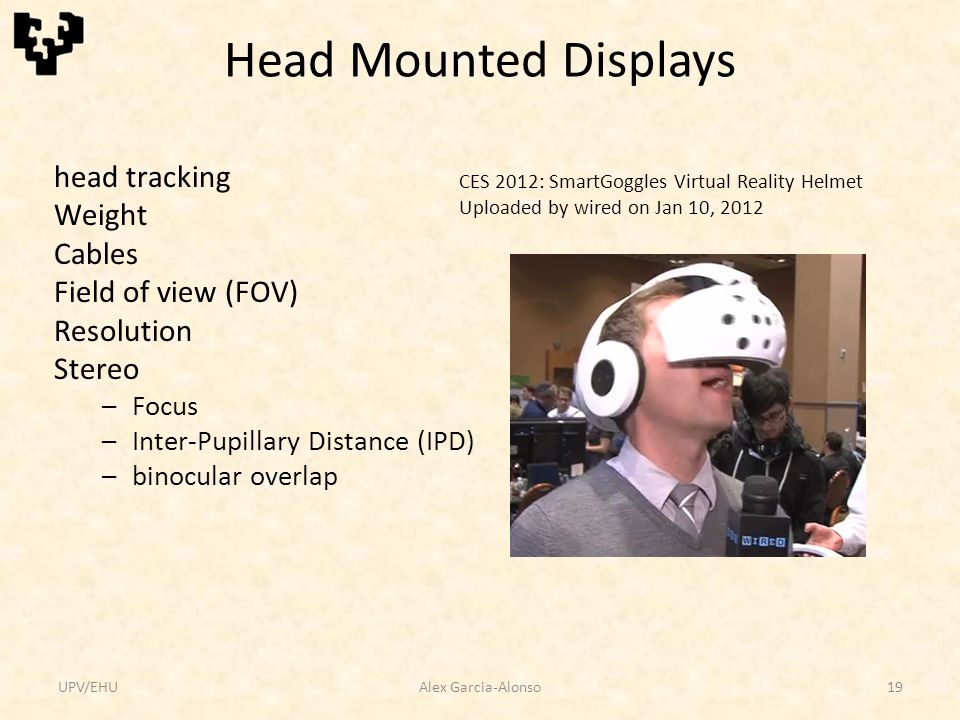

19 Head Mounted Displays CES 2012: SmartGoggles Virtual Reality Helmet Uploaded by wired on Jan 10, 2012 UPV/EHU19Alex Garcia-Alonso head tracking Weight Cables Field of view (FOV) Resolution Stereo –Focus –Inter-Pupillary Distance (IPD) –binocular overlap

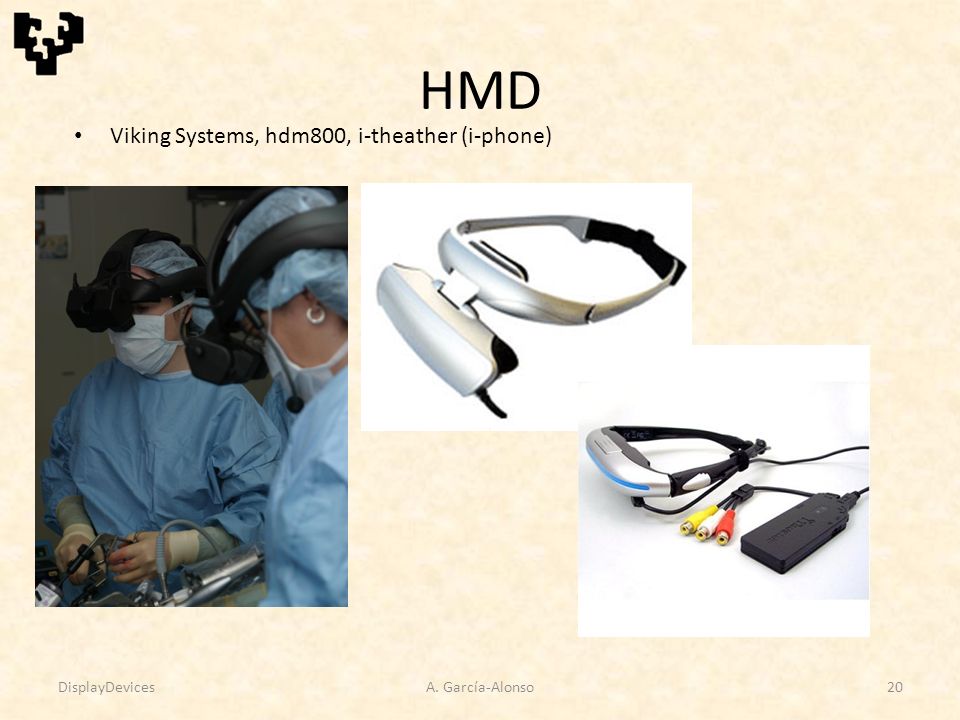

20 A. García-Alonso20 HMD Viking Systems, hdm800, i-theather (i-phone) DisplayDevices

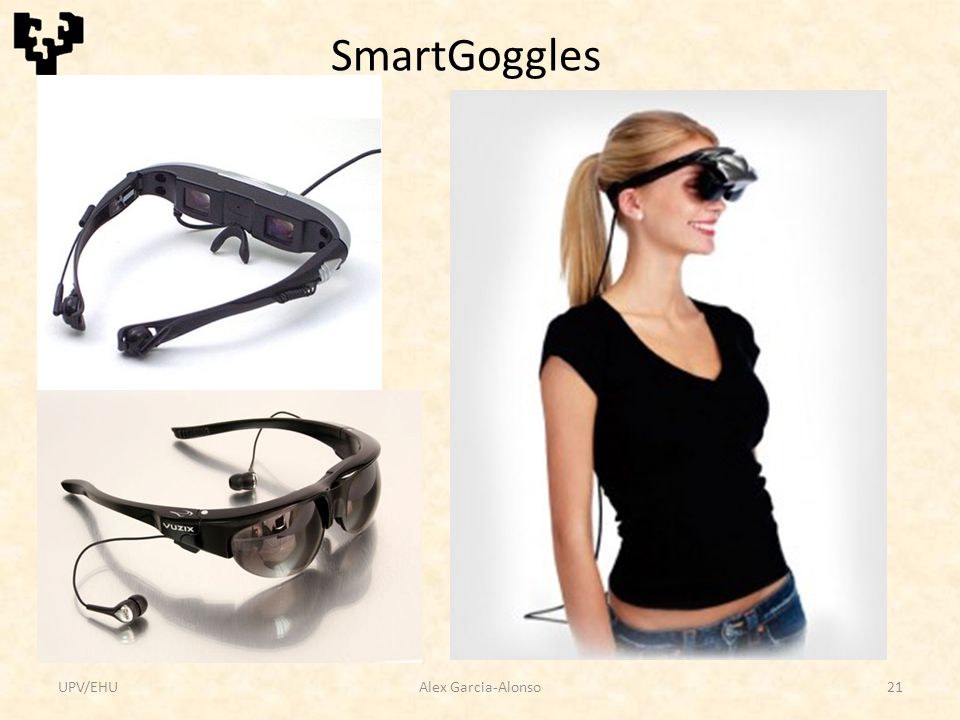

21 UPV/EHU21Alex Garcia-Alonso SmartGoggles

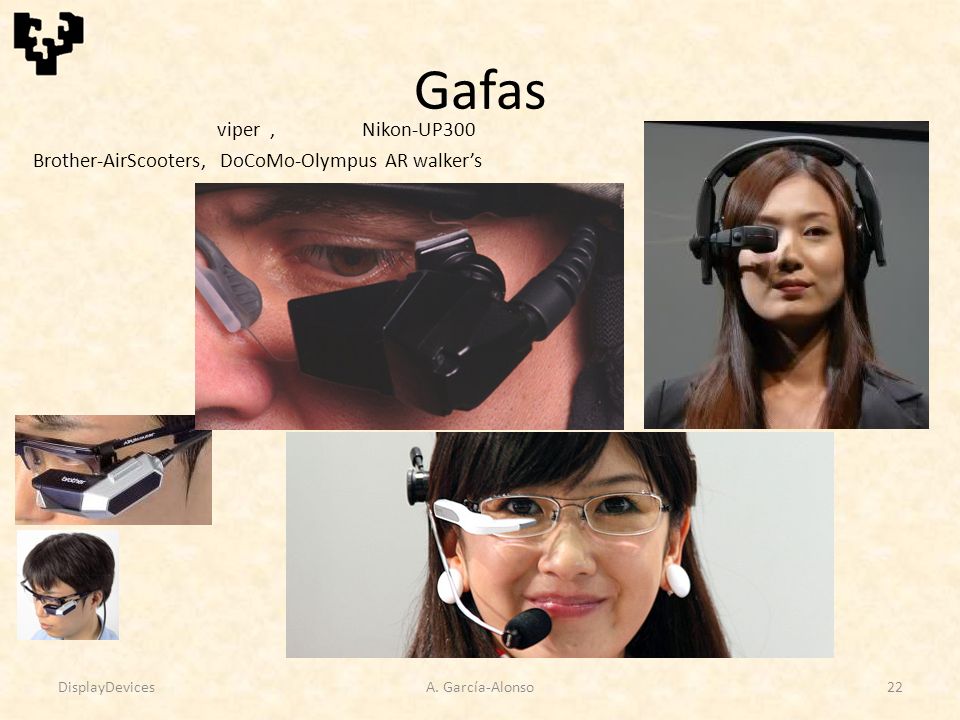

22 A. García-Alonso22 Gafas viper, Nikon-UP300 Brother-AirScooters, DoCoMo-Olympus AR walker’s DisplayDevices

23 UPV/EHU23Alex Garcia-Alonso Gafas Google googles

24 ¿ Lentillas, proyección sobre el ojo, … ? UPV/EHU24Alex Garcia-Alonso

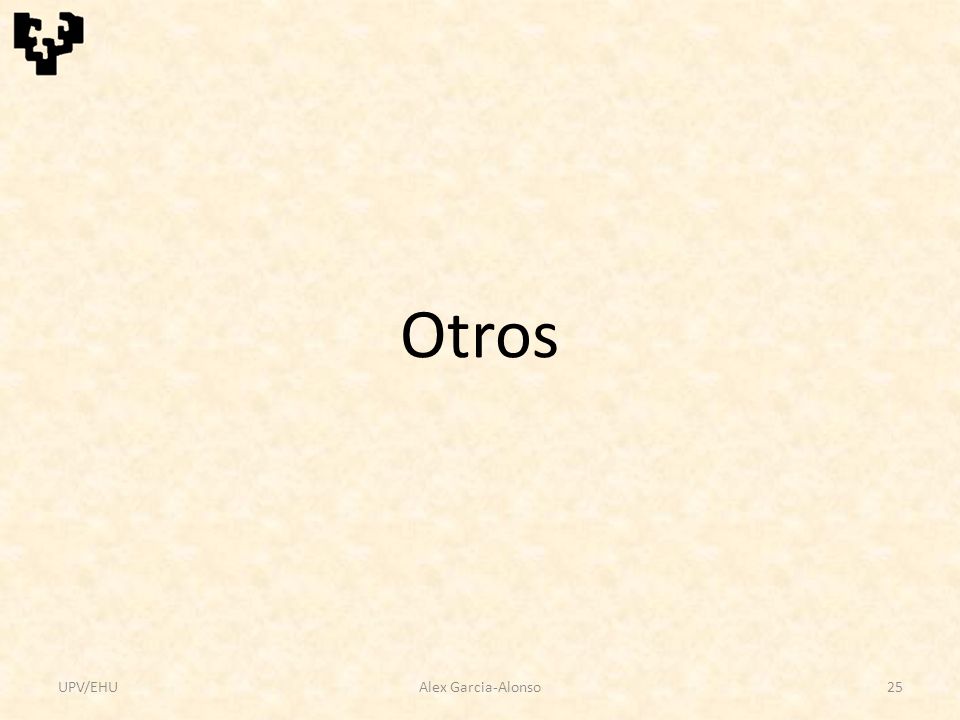

25 Otros UPV/EHU25Alex Garcia-Alonso

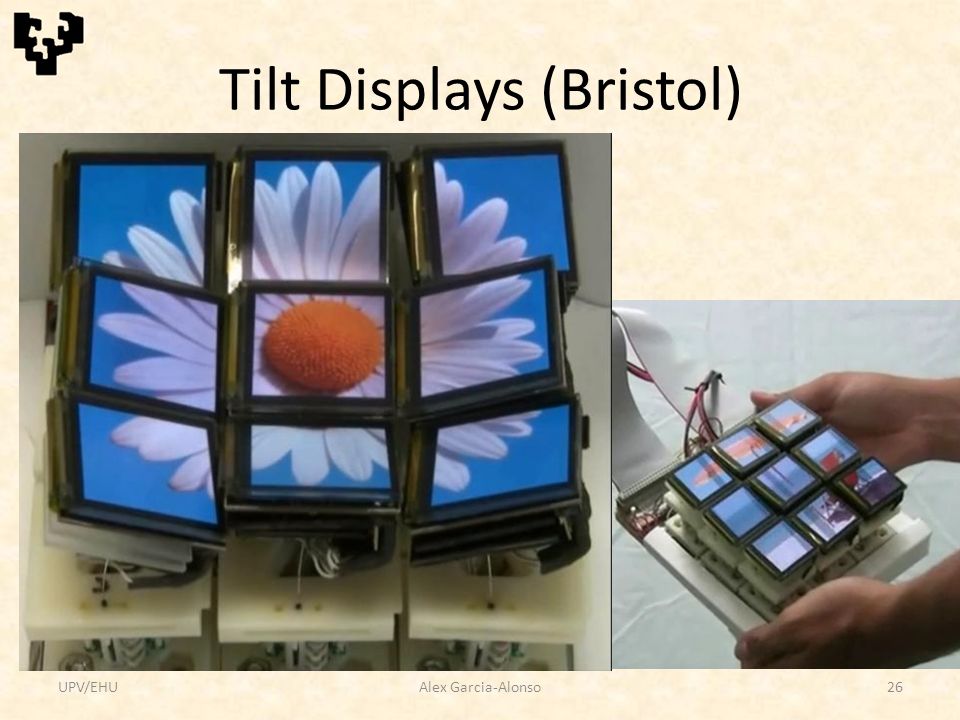

26 Tilt Displays (Bristol) UPV/EHU26Alex Garcia-Alonso

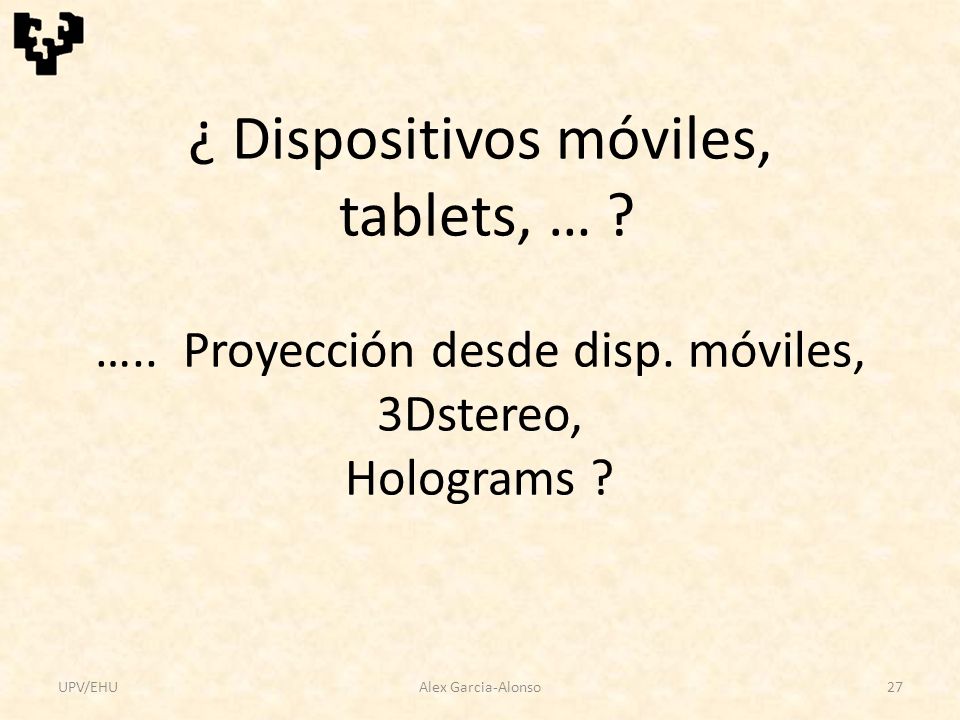

27 ¿ Dispositivos móviles, tablets, … ? ….. Proyección desde disp. móviles, 3Dstereo, Holograms ? UPV/EHU27Alex Garcia-Alonso

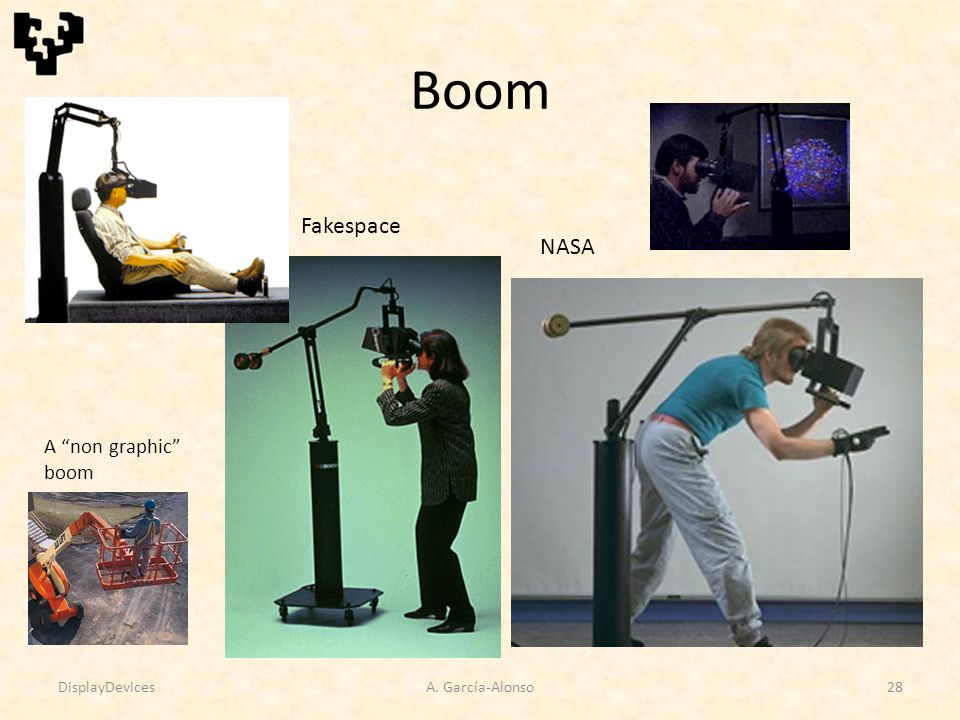

28 A. García-Alonso28 Boom DisplayDevices Fakespace NASA A “non graphic” boom

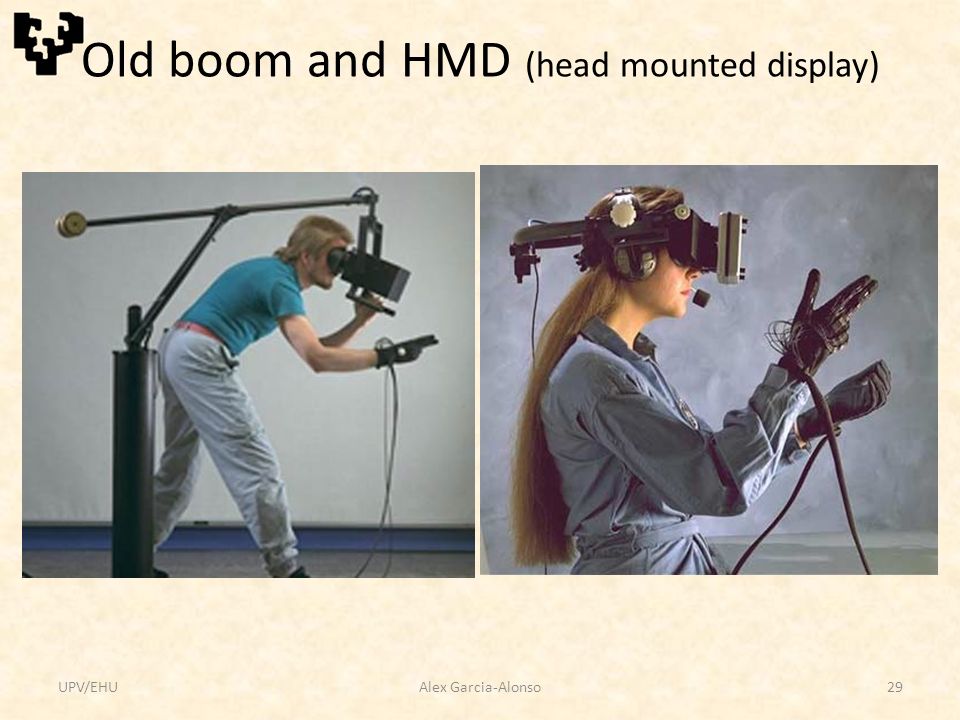

29 Old boom and HMD (head mounted display) UPV/EHU29Alex Garcia-Alonso

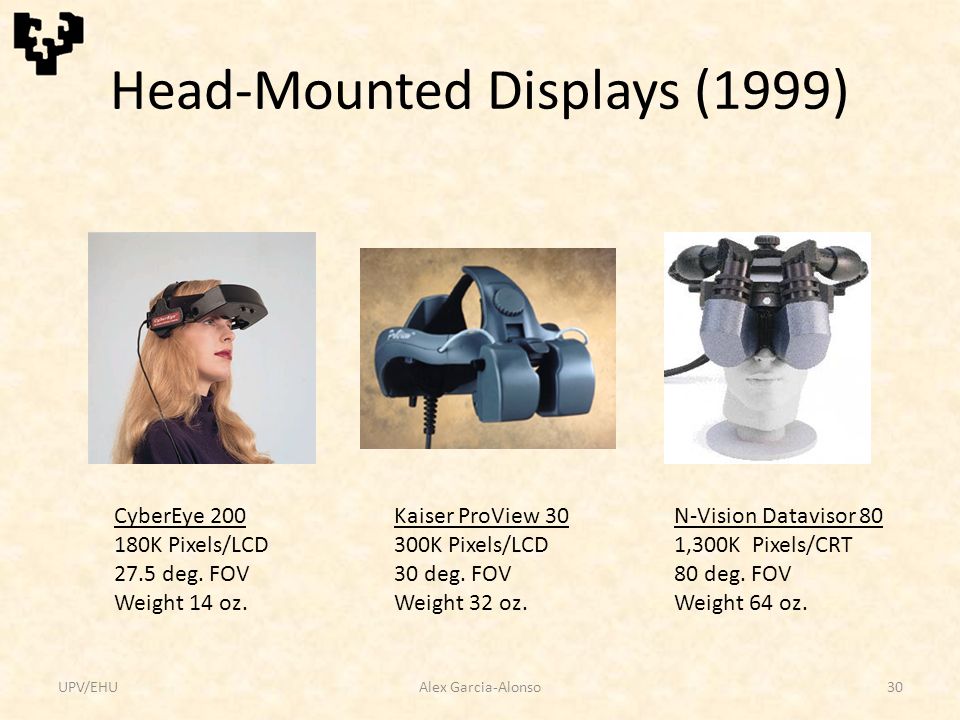

30 UPV/EHUAlex Garcia-Alonso30 Head-Mounted Displays (1999) Kaiser ProView 30 300K Pixels/LCD 30 deg. FOV Weight 32 oz. CyberEye 200 180K Pixels/LCD 27.5 deg. FOV Weight 14 oz. N-Vision Datavisor 80 1,300K Pixels/CRT 80 deg. FOV Weight 64 oz.
