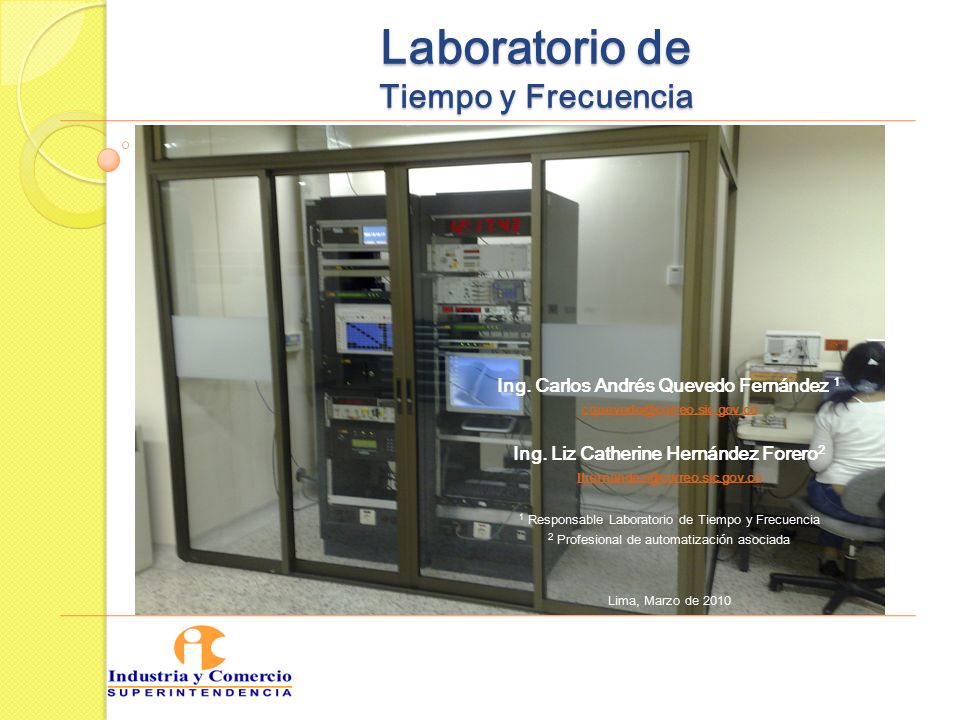

1 Laboratorio de Tiempo y Frecuencia Ing. Carlos Andrés Quevedo Fernández 1 cquevedo@correo.sic.gov.co Ing. Liz Catherine Hernández Forero 2 lhernandez@correo.sic.gov.co 1 Responsable Laboratorio de Tiempo y Frecuencia 2 Profesional de automatización asociada Lima, Marzo de 2010

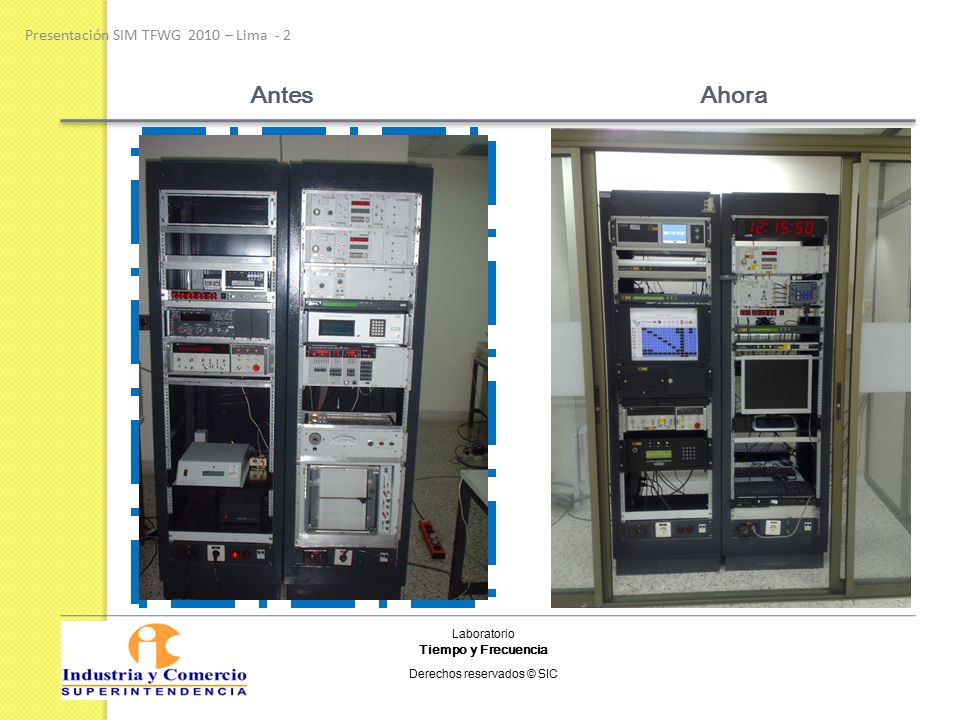

2 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC Presentación SIM TFWG 2010 – Lima - 2 AntesAhora

3 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC Presentación SIM TFWG 2010 – Lima - 3 Condiciones ambientales TEMEPRATURA Sala General : 23 °C + 3 K Cabina: 24 °C + 0,5 K (En proceso de estabilización) HUMEDAD RELATIVA 50 % HR + 15 % HR

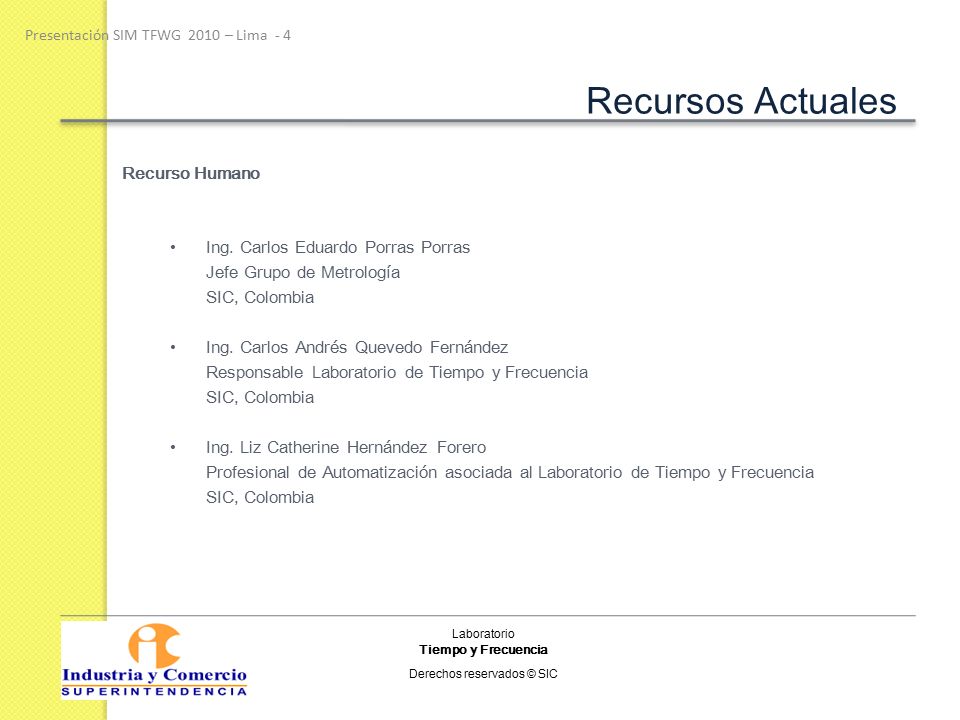

4 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC Presentación SIM TFWG 2010 – Lima - 4 Recursos Actuales Recurso Humano Ing. Carlos Eduardo Porras Porras Jefe Grupo de Metrología SIC, Colombia Ing. Carlos Andrés Quevedo Fernández Responsable Laboratorio de Tiempo y Frecuencia SIC, Colombia Ing. Liz Catherine Hernández Forero Profesional de Automatización asociada al Laboratorio de Tiempo y Frecuencia SIC, Colombia

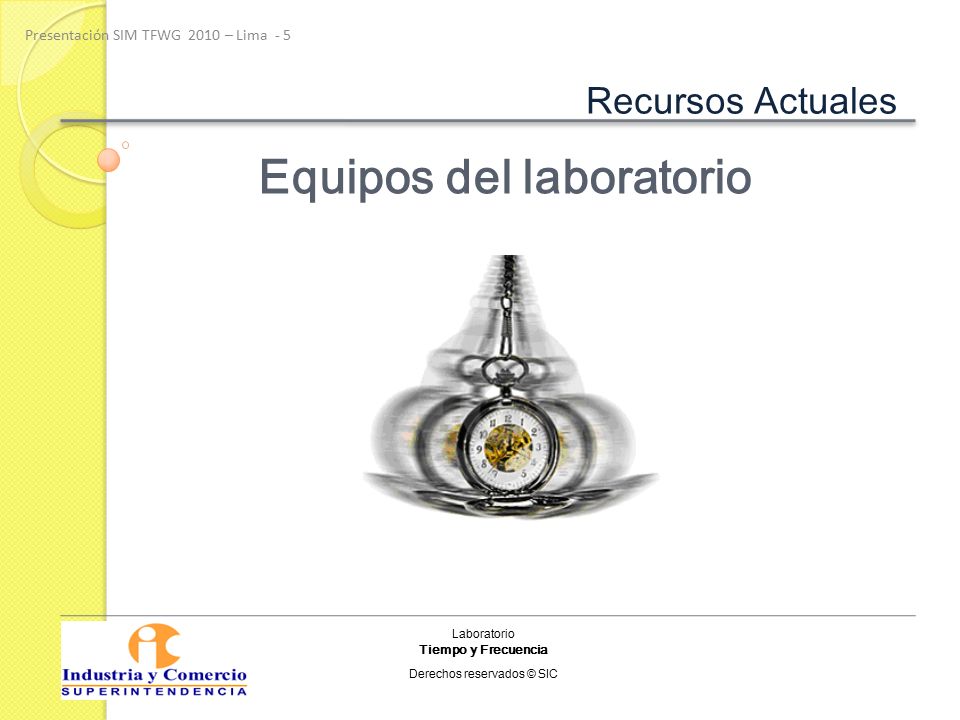

5 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC Presentación SIM TFWG 2010 – Lima - 5 Equipos del laboratorio Recursos Actuales

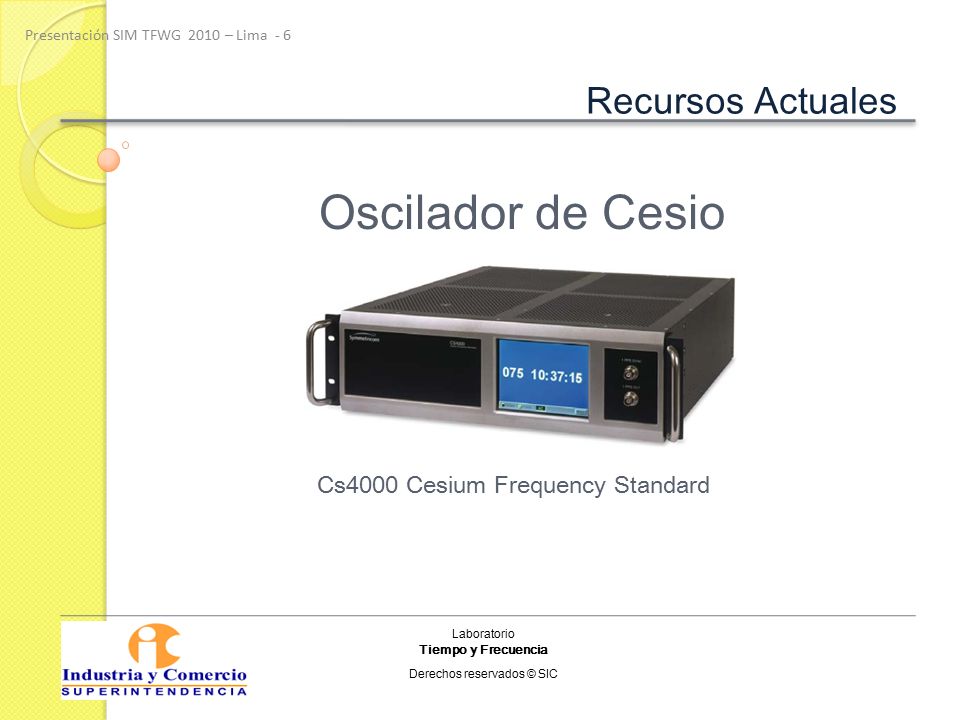

6 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC Presentación SIM TFWG 2010 – Lima - 6 Oscilador de Cesio Cs4000 Cesium Frequency Standard Recursos Actuales

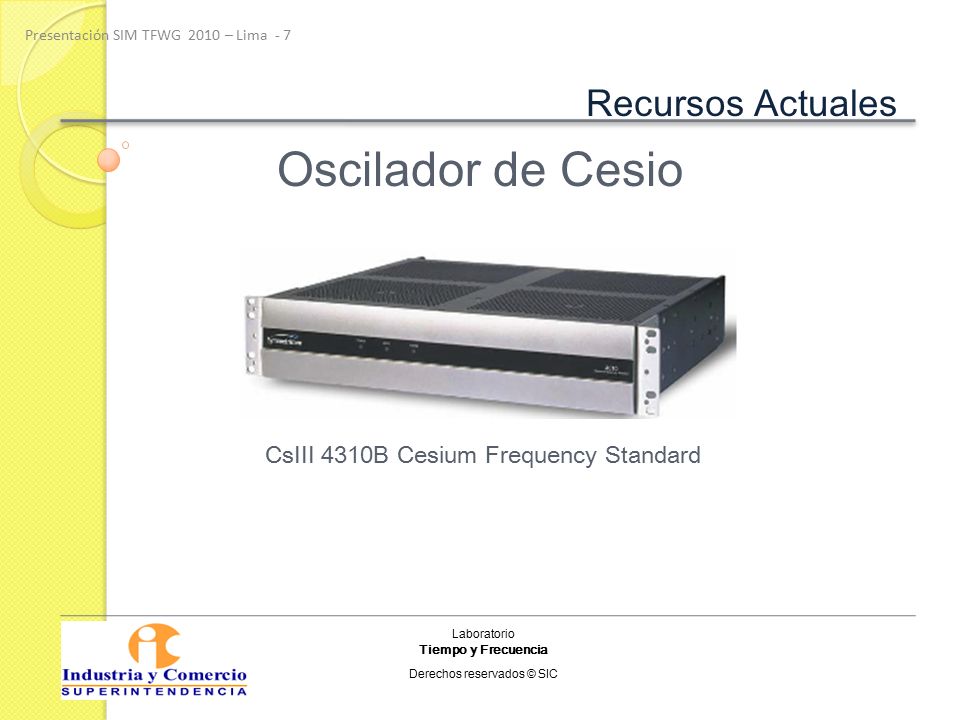

7 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC Presentación SIM TFWG 2010 – Lima - 7 Oscilador de Cesio CsIII 4310B Cesium Frequency Standard Recursos Actuales

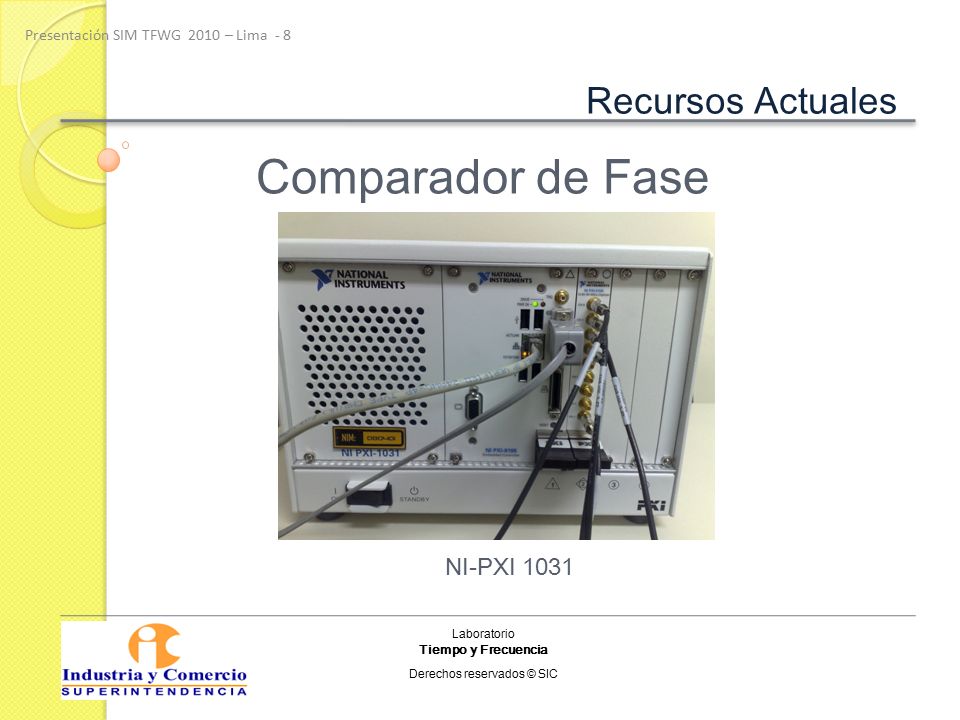

8 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC Presentación SIM TFWG 2010 – Lima - 8 Comparador de Fase NI-PXI 1031 Recursos Actuales

9 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC Presentación SIM TFWG 2010 – Lima - 9 Generador Auxiliar AOG 110 (Microphase Stepper) Recursos Actuales

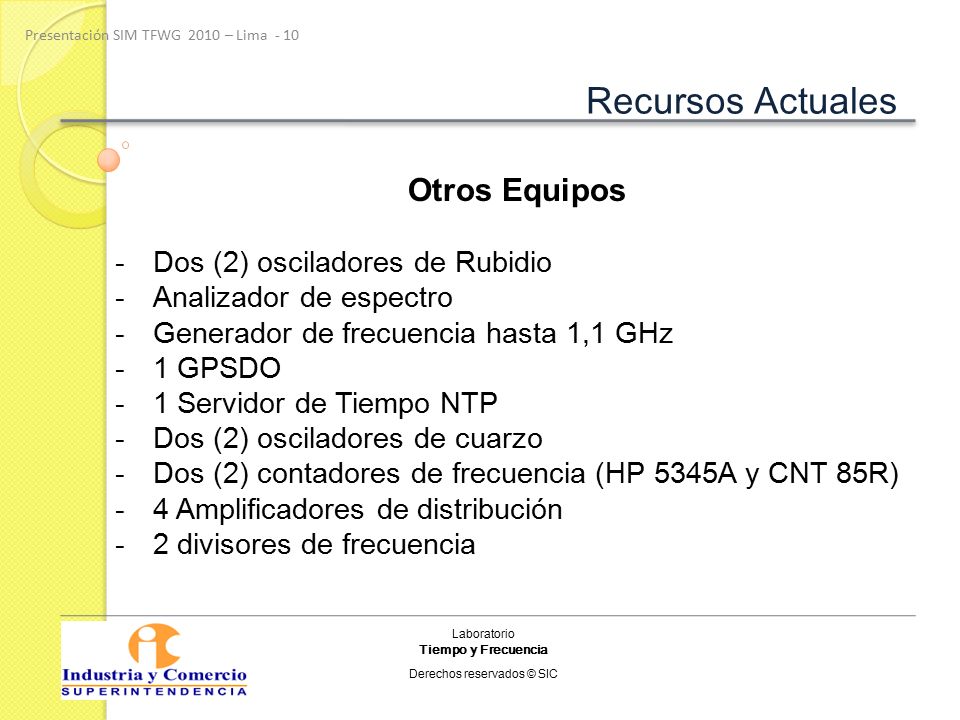

10 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC Presentación SIM TFWG 2010 – Lima - 10 Otros Equipos -Dos (2) osciladores de Rubidio -Analizador de espectro -Generador de frecuencia hasta 1,1 GHz -1 GPSDO -1 Servidor de Tiempo NTP -Dos (2) osciladores de cuarzo -Dos (2) contadores de frecuencia (HP 5345A y CNT 85R) -4 Amplificadores de distribución -2 divisores de frecuencia Recursos Actuales

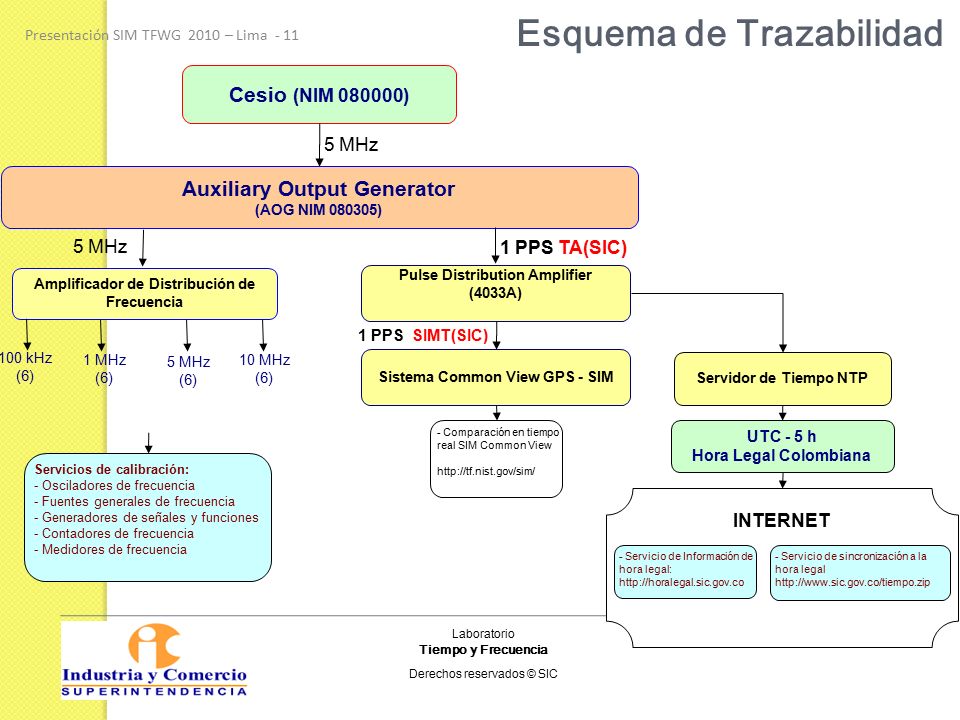

11 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC Presentación SIM TFWG 2010 – Lima - 11 Esquema de Trazabilidad Amplificador de Distribución de Frecuencia 5 MHz (6) 10 MHz (6) 1 MHz (6) 100 kHz (6) Servicios de calibración: - Osciladores de frecuencia - Fuentes generales de frecuencia - Generadores de señales y funciones - Contadores de frecuencia - Medidores de frecuencia Cesio (NIM 080000) Auxiliary Output Generator (AOG NIM 080305) 5 MHz INTERNET Servidor de Tiempo NTP - Servicio de Información de hora legal: http://horalegal.sic.gov.co - Servicio de sincronización a la hora legal http://www.sic.gov.co/tiempo.zip UTC - 5 h Hora Legal Colombiana 1 PPS SIMT(SIC) 1 PPS TA(SIC) Sistema Common View GPS - SIM - Comparación en tiempo real SIM Common View http://tf.nist.gov/sim/ Pulse Distribution Amplifier (4033A)

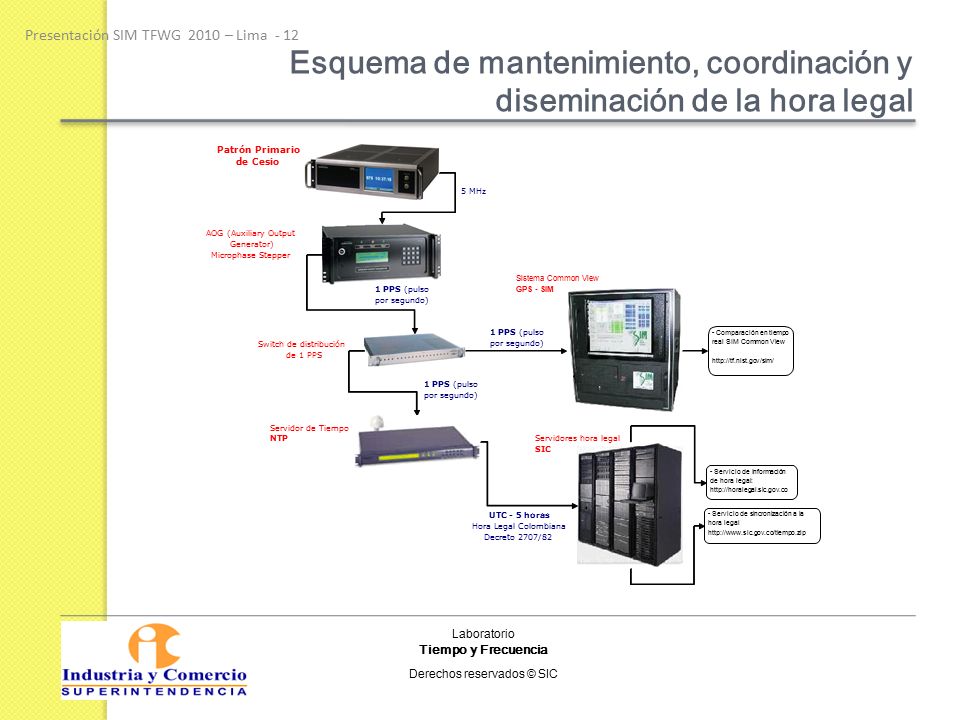

12 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC Presentación SIM TFWG 2010 – Lima - 12 Esquema de mantenimiento, coordinación y diseminación de la hora legal 5 MHz 1 PPS (pulso por segundo) 1 PPS (pulso por segundo) 1 PPS (pulso por segundo) Patrón Primario de Cesio AOG (Auxiliary Output Generator) Microphase Stepper Switch de distribución de 1 PPS Servidor de Tiempo NTP UTC - 5 horas Hora Legal Colombiana Decreto 2707/82 Servidores hora legal SIC Sistema Common View GPS - SIM - Servicio de Información de hora legal: http://horalegal.sic.gov.co - Servicio de sincronización a la hora legal http://www.sic.gov.co/tiempo.zip - Comparación en tiempo real SIM Common View http://tf.nist.gov/sim/

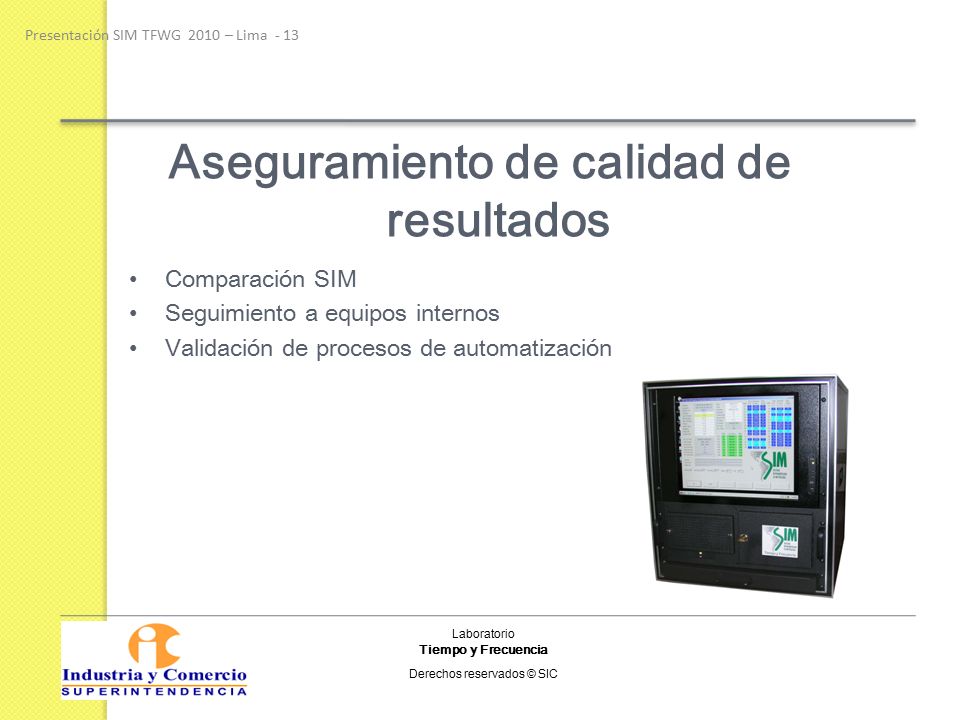

13 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC Presentación SIM TFWG 2010 – Lima - 13 Aseguramiento de calidad de resultados Comparación SIM Seguimiento a equipos internos Validación de procesos de automatización

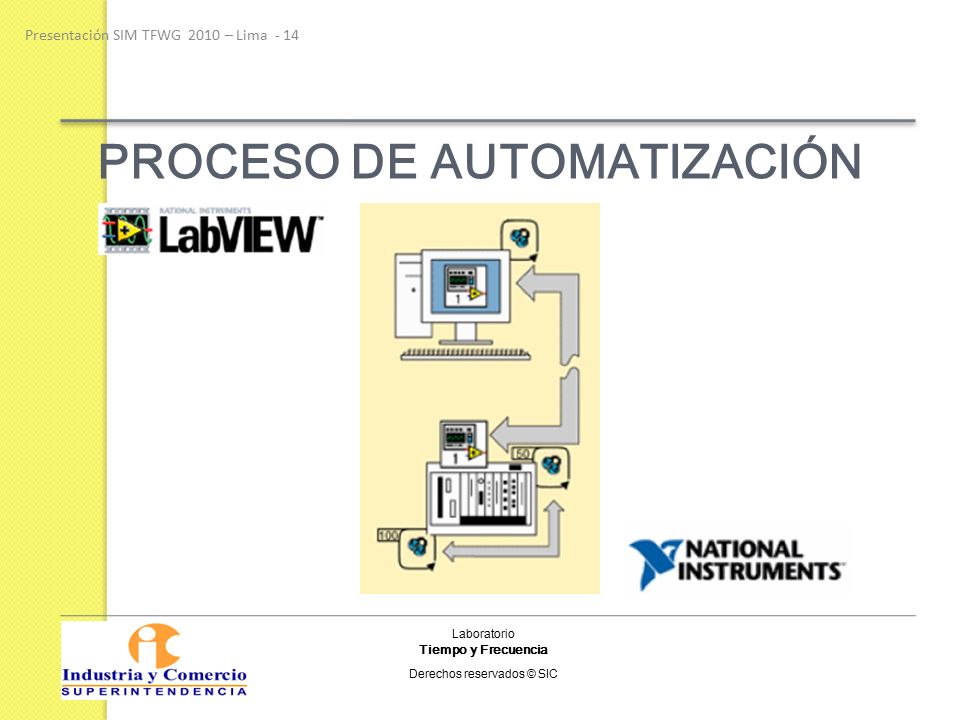

14 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC Presentación SIM TFWG 2010 – Lima - 14 PROCESO DE AUTOMATIZACIÓN

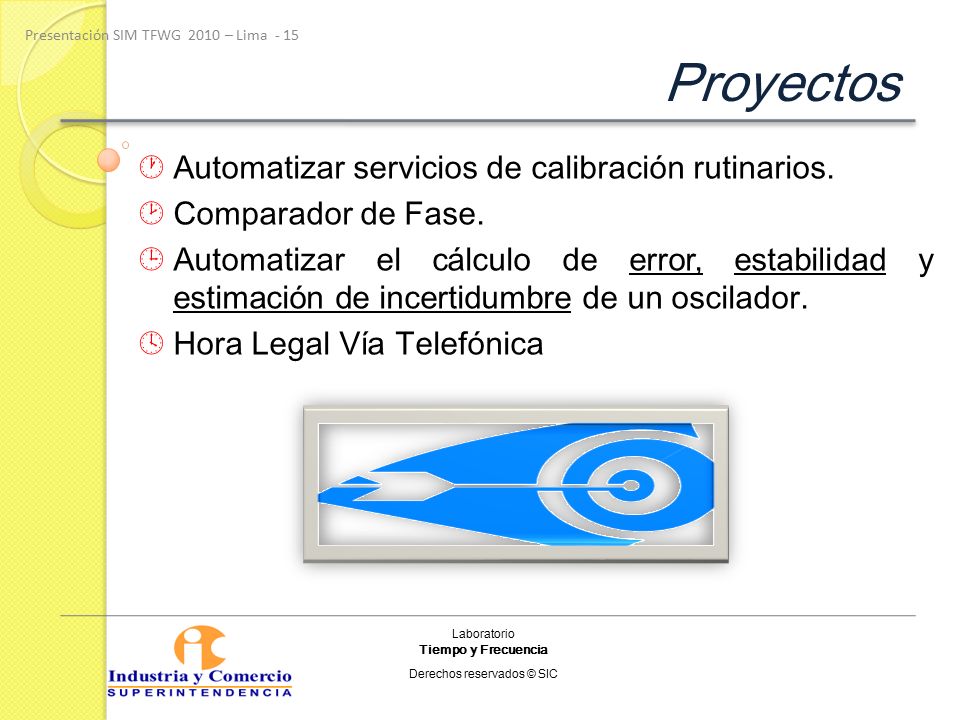

15 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC Proyectos  Automatizar servicios de calibración rutinarios.  Comparador de Fase.  Automatizar el cálculo de error, estabilidad y estimación de incertidumbre de un oscilador.  Hora Legal Vía Telefónica Presentación SIM TFWG 2010 – Lima - 15

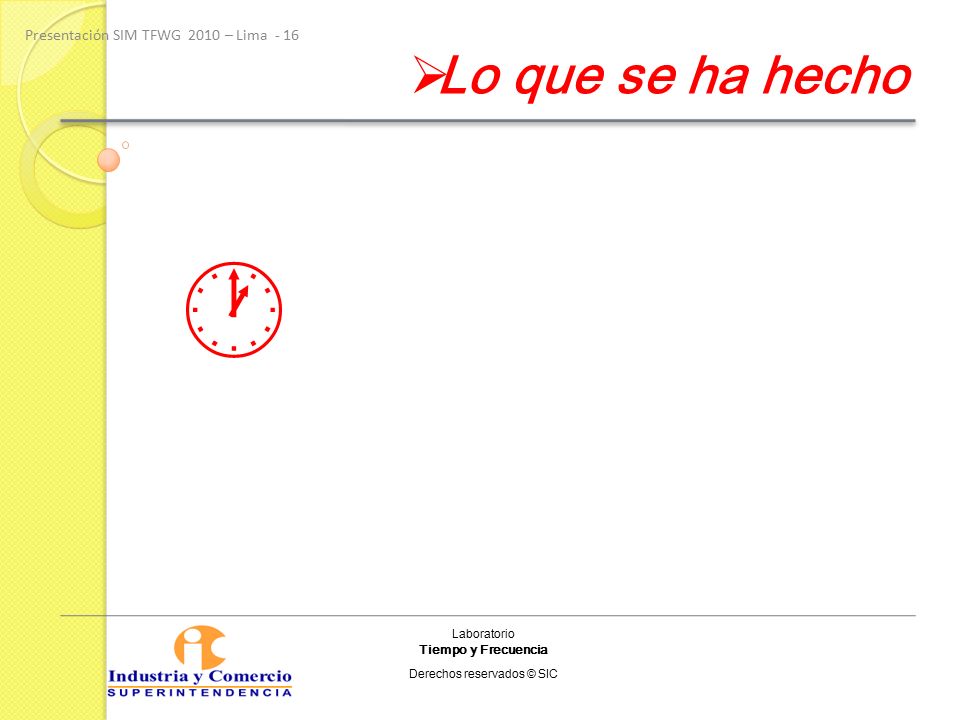

16 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC ..  Lo que se ha hecho Presentación SIM TFWG 2010 – Lima - 16

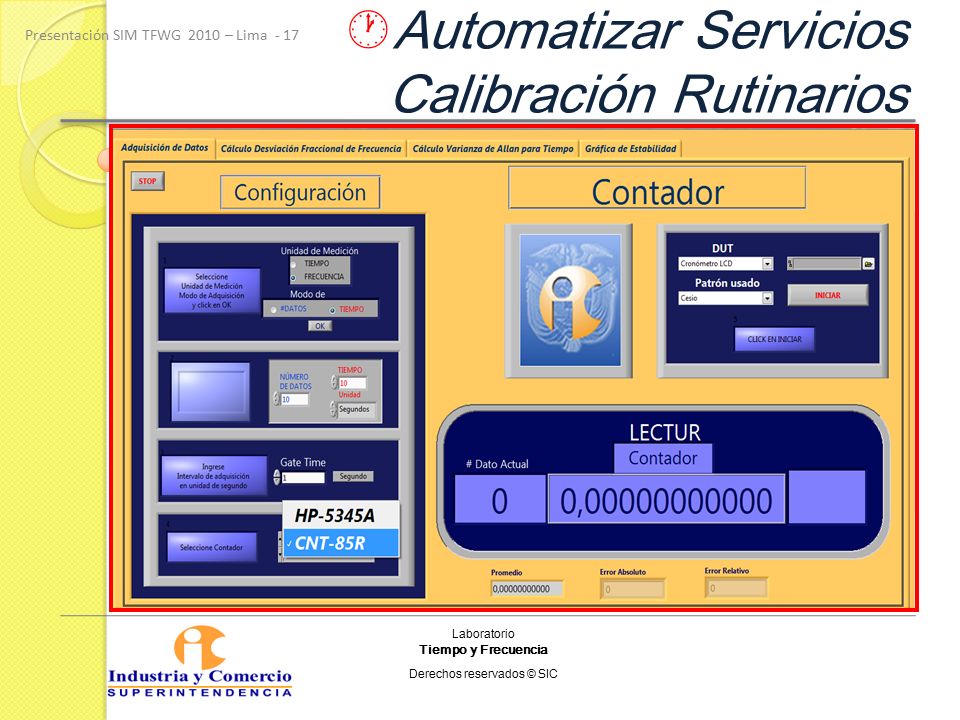

17 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC  Automatizar Servicios Calibración Rutinarios Presentación SIM TFWG 2010 – Lima - 17

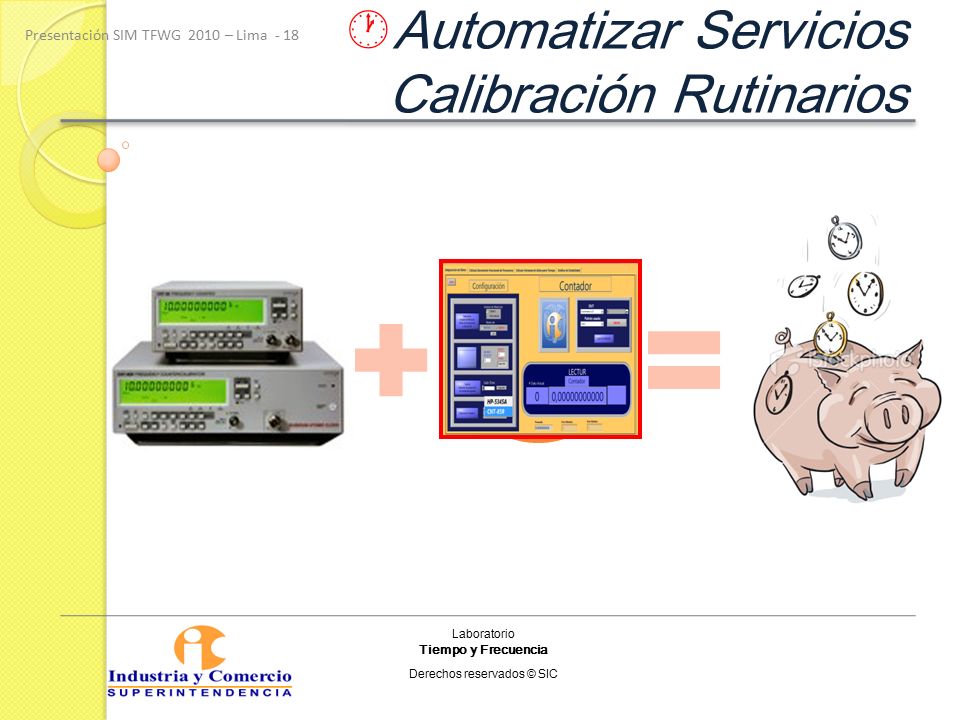

18 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC  Automatizar Servicios Calibración Rutinarios Presentación SIM TFWG 2010 – Lima - 18

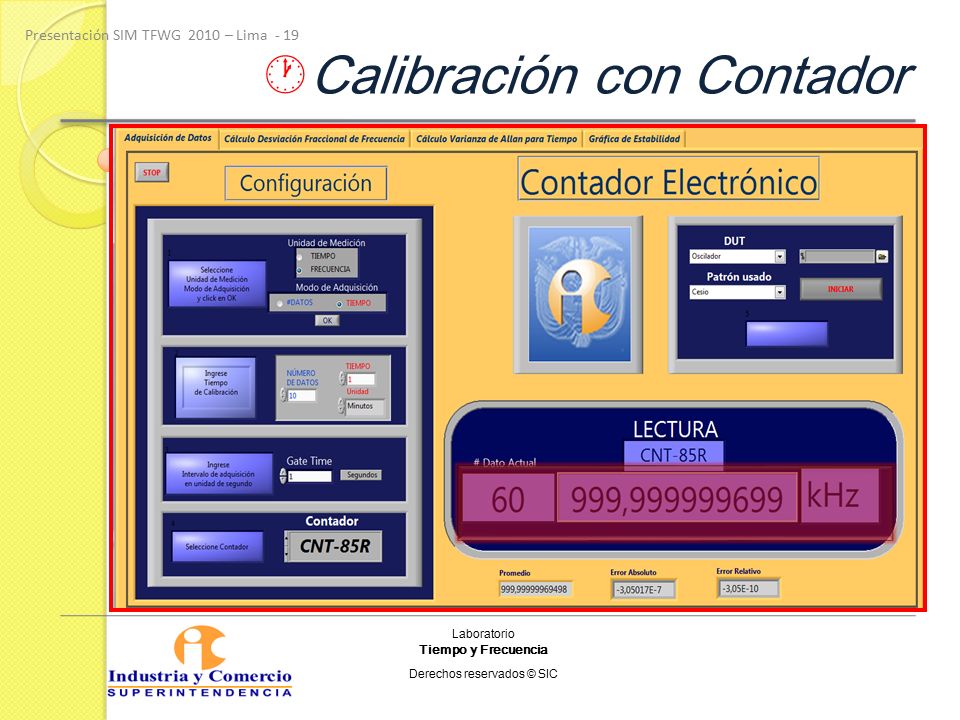

19 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC  Calibración con Contador Presentación SIM TFWG 2010 – Lima - 19

20 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC .. ..  Lo que se ha hecho Presentación SIM TFWG 2010 – Lima - 20

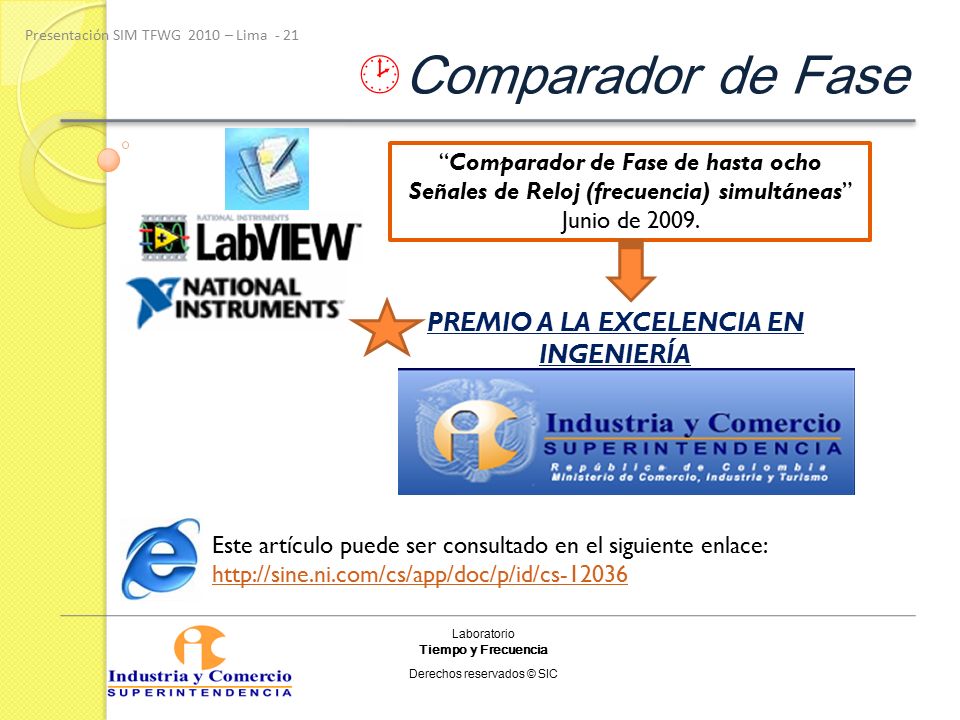

21 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC  Comparador de Fase PREMIO A LA EXCELENCIA EN INGENIERÍA “Comparador de Fase de hasta ocho Señales de Reloj (frecuencia) simultáneas” Junio de 2009. Este artículo puede ser consultado en el siguiente enlace: http://sine.ni.com/cs/app/doc/p/id/cs-12036 Presentación SIM TFWG 2010 – Lima - 21

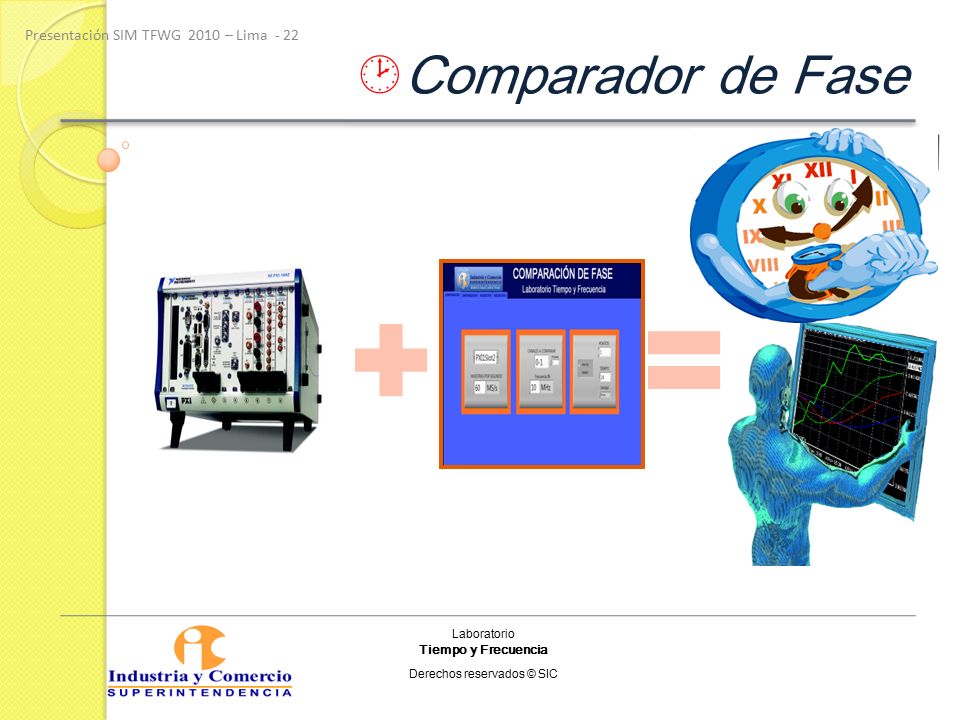

22 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC  Comparador de Fase Vs. Presentación SIM TFWG 2010 – Lima - 22

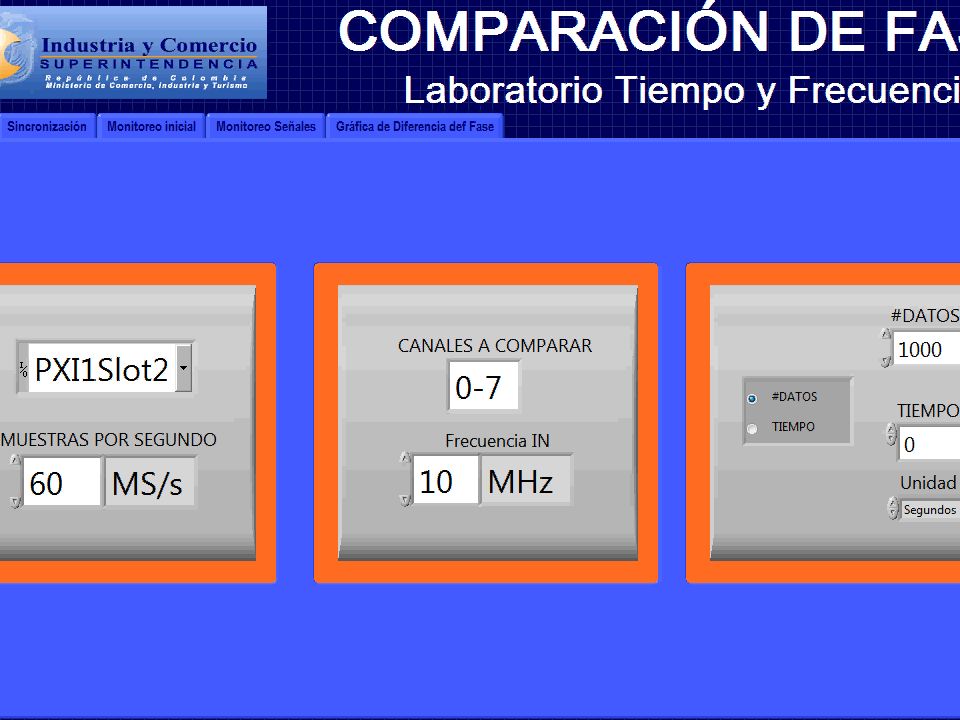

23 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC  Comparador de Fase Presentación SIM TFWG 2010 – Lima - 23

24 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC .. .. ..  Lo que se ha hecho Presentación SIM TFWG 2010 – Lima - 24

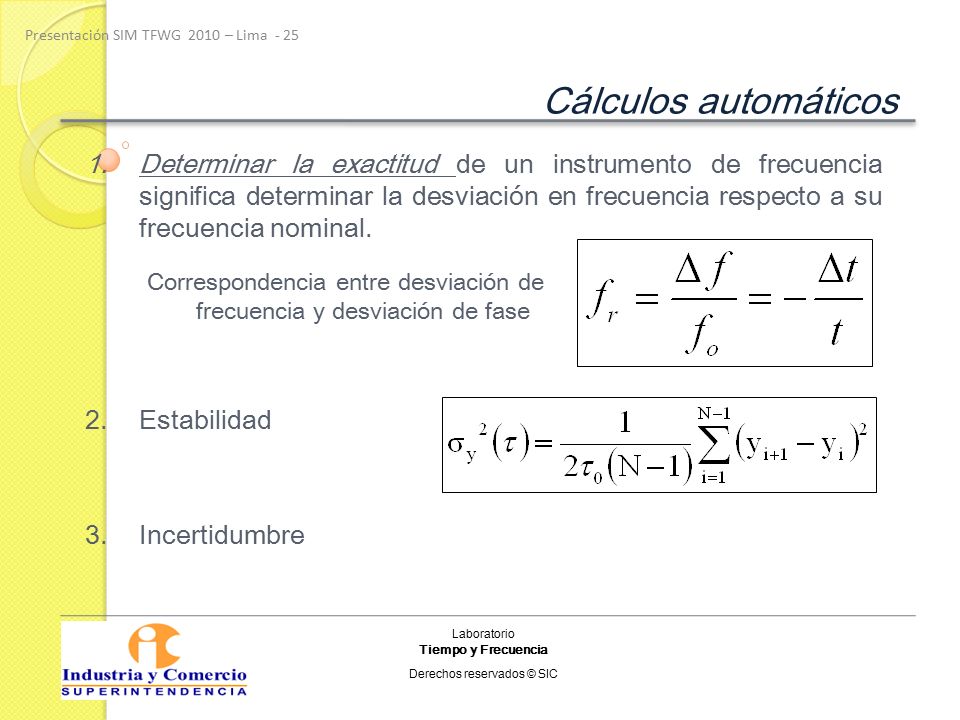

25 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC Presentación SIM TFWG 2010 – Lima - 25 Cálculos automáticos 1.Determinar la exactitud de un instrumento de frecuencia significa determinar la desviación en frecuencia respecto a su frecuencia nominal. 2.Estabilidad 3.Incertidumbre Correspondencia entre desviación de frecuencia y desviación de fase

26 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC  Cálculos Automáticos Presentación SIM TFWG 2010 – Lima - 26

27 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC .. .. .. ..  Se está haciendo .. Presentación SIM TFWG 2010 – Lima - 27

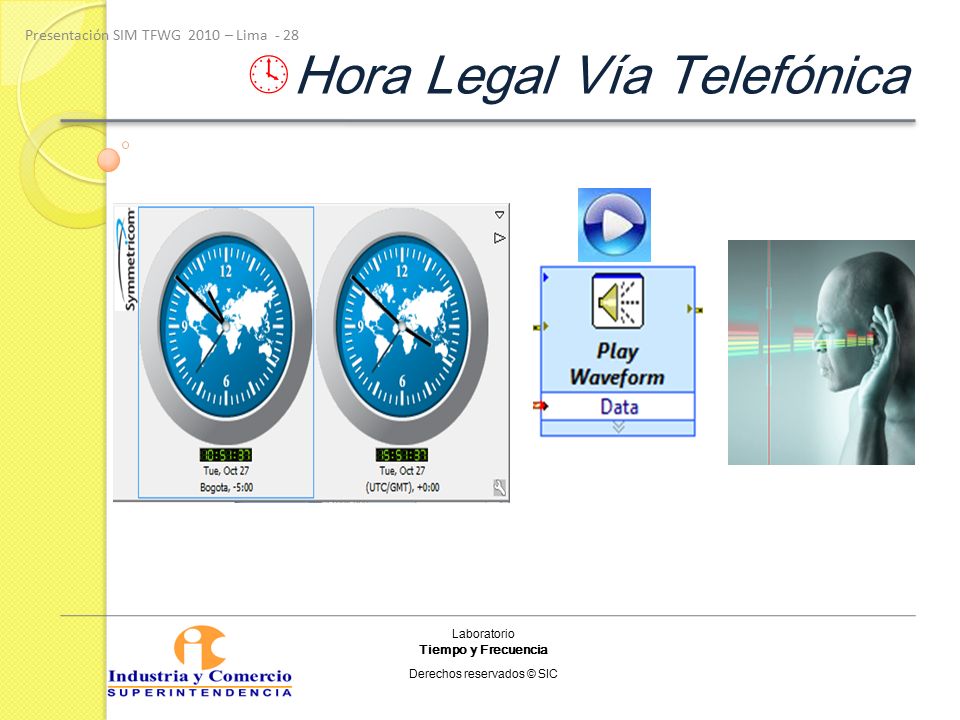

28 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC  Hora Legal Vía Telefónica Presentación SIM TFWG 2010 – Lima - 28

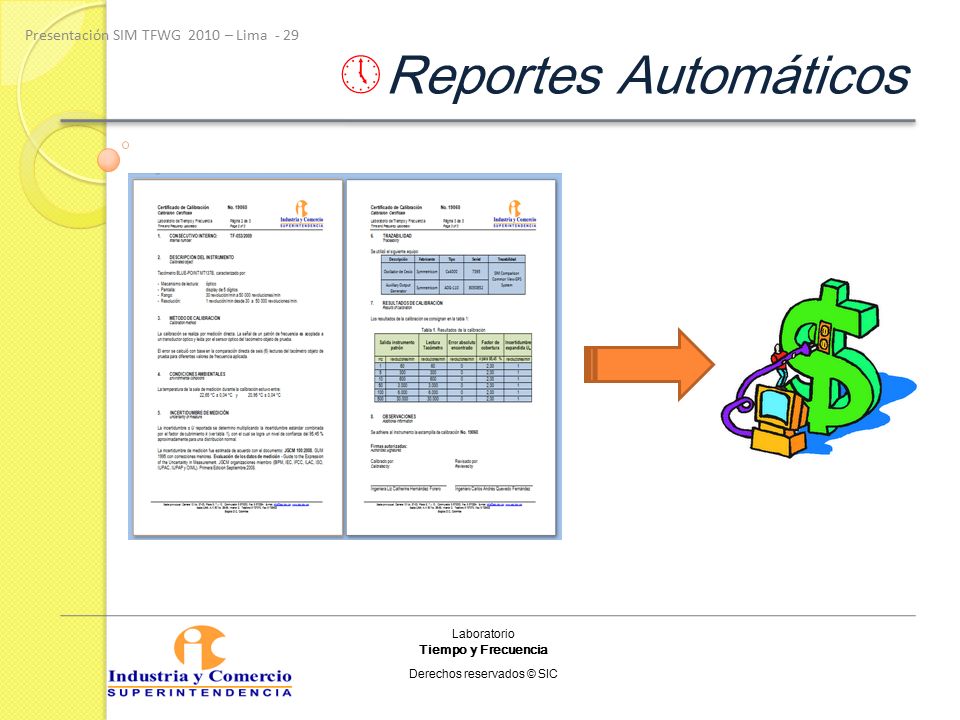

29 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC  Reportes Automáticos Presentación SIM TFWG 2010 – Lima - 29

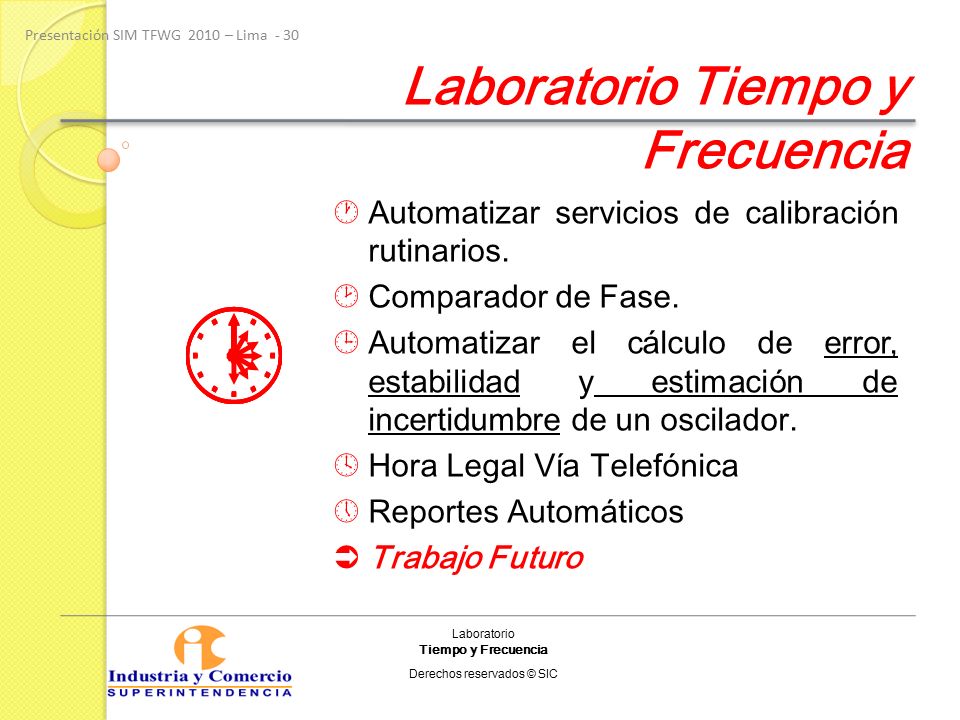

30 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC Laboratorio Tiempo y Frecuencia .. .. .. .. .. ..  Automatizar servicios de calibración rutinarios.  Comparador de Fase.  Automatizar el cálculo de error, estabilidad y estimación de incertidumbre de un oscilador.  Hora Legal Vía Telefónica  Reportes Automáticos  Trabajo Futuro Presentación SIM TFWG 2010 – Lima - 30

31 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC  Comparación Continua 24 h 7 días Presentación SIM TFWG 2010 – Lima - 31

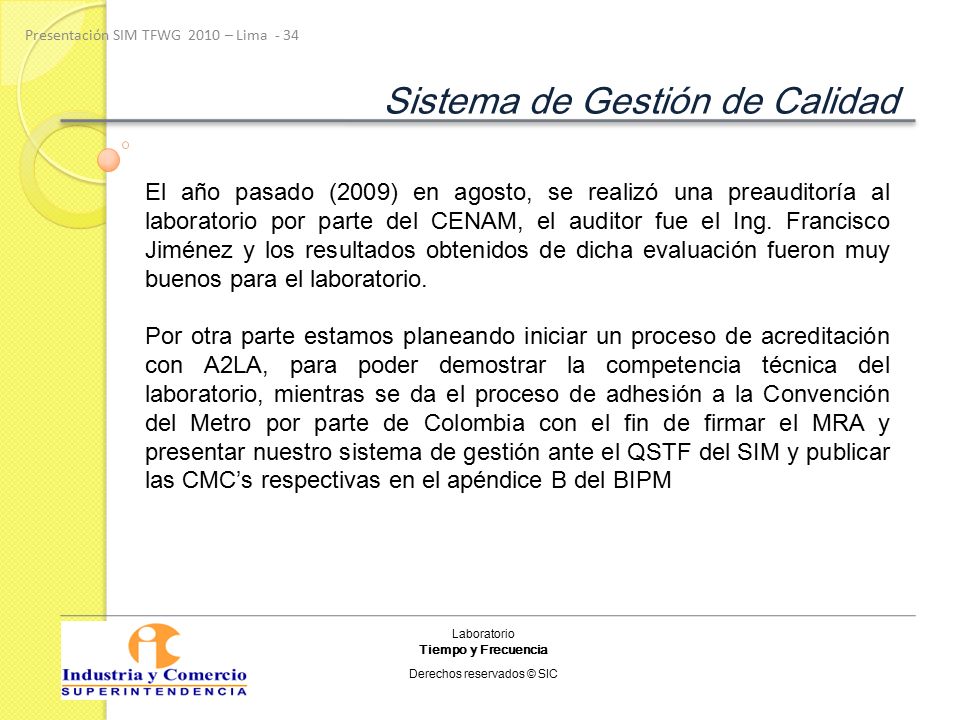

32 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC  Escala de Tiempo SIC Presentación SIM TFWG 2010 – Lima - 32

33 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC  Comunicación con AOG  Automatizaciones Puntuales Presentación SIM TFWG 2010 – Lima - 33

34 Laboratorio Tiempo y Frecuencia Derechos reservados © SIC Presentación SIM TFWG 2010 – Lima - 34 Sistema de Gestión de Calidad El año pasado (2009) en agosto, se realizó una preauditoría al laboratorio por parte del CENAM, el auditor fue el Ing. Francisco Jiménez y los resultados obtenidos de dicha evaluación fueron muy buenos para el laboratorio. Por otra parte estamos planeando iniciar un proceso de acreditación con A2LA, para poder demostrar la competencia técnica del laboratorio, mientras se da el proceso de adhesión a la Convención del Metro por parte de Colombia con el fin de firmar el MRA y presentar nuestro sistema de gestión ante el QSTF del SIM y publicar las CMC’s respectivas en el apéndice B del BIPM
