1 7 Transferencia de energía: ondas ESQUEMA INICIO ESQUEMA INTERNET
PARA EMPEZAR ESQUEMA INTERNET ANTERIOR SALIR

2 El movimiento ondulatorio El espectro electromagnético
INICIO ESQUEMA INTERNET Esquema de contenidos El movimiento ondulatorio El sonido La producción del sonido Movimiento vibratorio Propagación del sonido Movimiento ondulatorio Características del sonido Tipos de ondas La luz Aplicaciones de las ondas sonoras Magnitudes que caracterizan a una onda Propagación de la luz Intensidad y energía de una onda Los eclipses El espectro electromagnético Reflexión de la luz El espectro electromagnético Refracción de la luz Dispersión de la luz ANTERIOR SALIR

3 Para empezar, experimenta y piensa
INICIO ESQUEMA INTERNET CLIC PARA CONTINUAR Para empezar, experimenta y piensa Botella lente Nivel La energía de la música Botella llena de agua Altavoz con un film de plástico cubriéndolo Flecha de colores Azúcar o sal Miramos a través de la botella horizontal. ♫ Empieza a sonar la música. ♪ La mitad roja se observa ahora debajo ♫ ♫ ♪ ♪ Miramos a través de la botella vertical. El plástico vibra y las partículas se acercan al centro del altavoz La flecha cambia de sentido ANTERIOR SALIR

4 Movimiento vibratorio
INICIO ESQUEMA INTERNET CLIC PARA CONTINUAR Movimiento vibratorio Nivel de equilibrio Onda Punto origen de la perturbación Movimiento vibratorio ANTERIOR SALIR

5 Movimiento ondulatorio
INICIO ESQUEMA INTERNET CLIC PARA CONTINUAR Movimiento ondulatorio Se llama movimiento ondulatorio a la propagación de un movimiento vibratorio a través de un medio. ONDA ANTERIOR SALIR

6 Tipos de ondas Vibración de las partículas Propagación de la onda Aire
INICIO ESQUEMA INTERNET CLIC PARA CONTINUAR Tipos de ondas Según las dimensiones de propagación Según el medio en que se propagan Según la dirección en que vibran las partículas del medio con relación a la dirección de propagación de la onda Vibración de las partículas Propagación de la onda Aire 1 s 2 s 3 s 4 s Sonido Unidimensionales Longitudinales Mecánicas Vibración de las partículas Propagación de la onda Bidimensionales Vacío Luz 1 s 2 s 3 s 4 s Tridimensionales Electromagnéticas Transversales ANTERIOR SALIR

7 Magnitudes que caracterizan a una onda
INICIO ESQUEMA INTERNET CLIC PARA CONTINUAR Magnitudes que caracterizan a una onda Longitud de onda (λ) A partir de aquí la onda se repite Cresta Línea de equilibrio El tiempo que tarda un punto del medio en completar una vibración, se llama periodo (T). Foco Frecuencia (f, ν) f = 1/T Amplitud (A) Velocidad de propagación (v) v = λ/T Valle ANTERIOR SALIR

8 Intensidad y energía de una onda
INICIO ESQUEMA INTERNET CLIC PARA CONTINUAR Intensidad y energía de una onda Una onda es más intensa porque tiene mayor amplitud. Más intensa Más energética Una onda tiene más energía cuanto mayor sea su frecuencia. ANTERIOR SALIR

9 La producción del sonido
INICIO ESQUEMA INTERNET CLIC PARA CONTINUAR La producción del sonido El sonido es una forma de energía provocada por la vibración de un cuerpo que se propaga mediante ondas mecánicas. La caja de madera amplifica el sonido. La onda sonora que produce el diapasón es tridimensional. La membrana del altavoz vibra y suena la música Al golpear las láminas se produce sonido. ANTERIOR SALIR

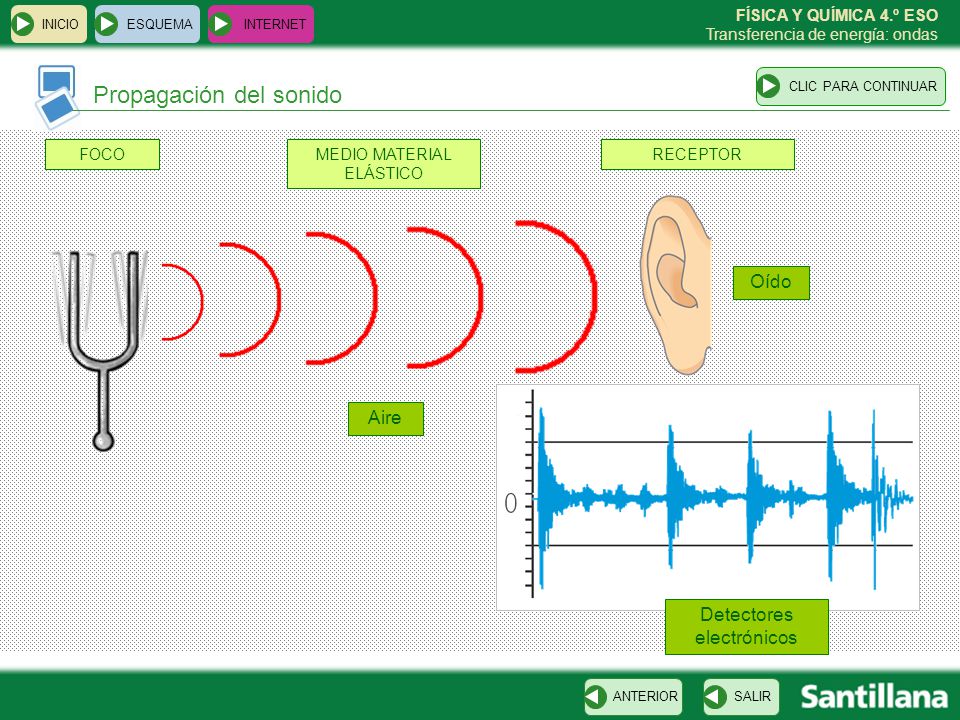

10 Propagación del sonido
INICIO ESQUEMA INTERNET CLIC PARA CONTINUAR Propagación del sonido FOCO MEDIO MATERIAL ELÁSTICO RECEPTOR Oído Aire Detectores electrónicos ANTERIOR SALIR

11 Características del sonido
INICIO ESQUEMA INTERNET CLIC PARA CONTINUAR Características del sonido TONO INTENSIDAD TIMBRE Amplitud alta 100,0 Hz Sonido grave Clarinete 400,0 Hz Sonido agudo Amplitud media Amplitud baja Trompeta El timbre está relacionado con la forma de las ondas sonoras y permite distinguir sonidos de distintos instrumentos y las voces de personas diferentes. La intensidad permite identificar el sonido como fuerte o débil. El tono permite distinguir los sonidos agudos de los graves. ANTERIOR SALIR

12 Aplicaciones de las ondas sonoras
INICIO ESQUEMA INTERNET CLIC PARA CONTINUAR Aplicaciones de las ondas sonoras SONAR FOTOGRAFÍA MEDICINA ECOGRAFÍAS ANTERIOR SALIR

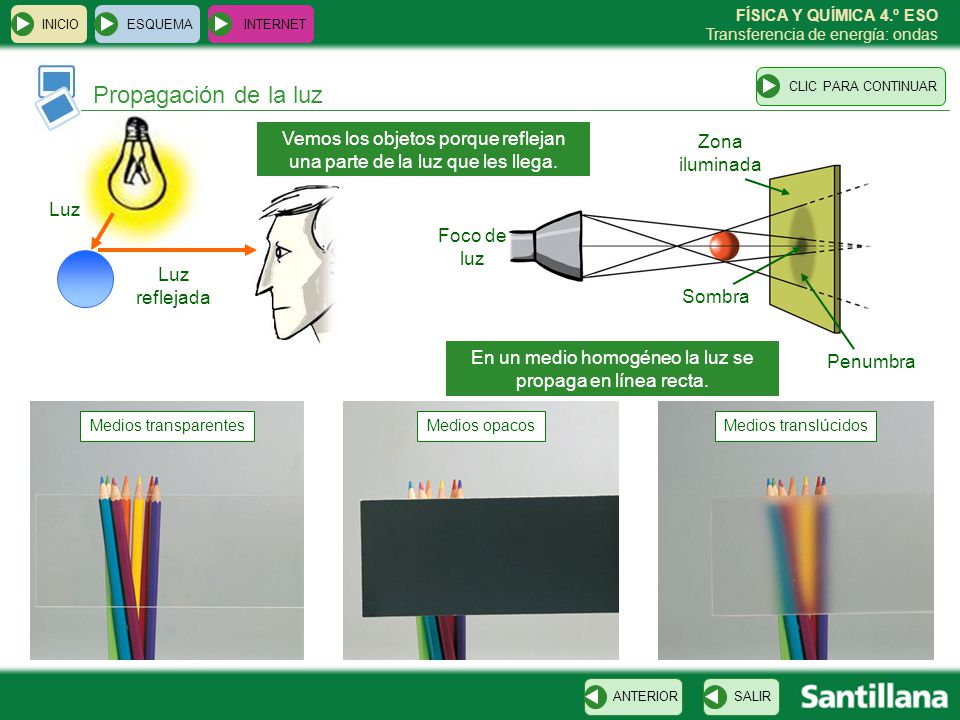

13 INICIO ESQUEMA INTERNET CLIC PARA CONTINUAR Propagación de la luz Vemos los objetos porque reflejan una parte de la luz que les llega. Zona iluminada Luz Foco de luz Luz reflejada Sombra En un medio homogéneo la luz se propaga en línea recta. Penumbra Medios transparentes Medios opacos Medios translúcidos ANTERIOR SALIR

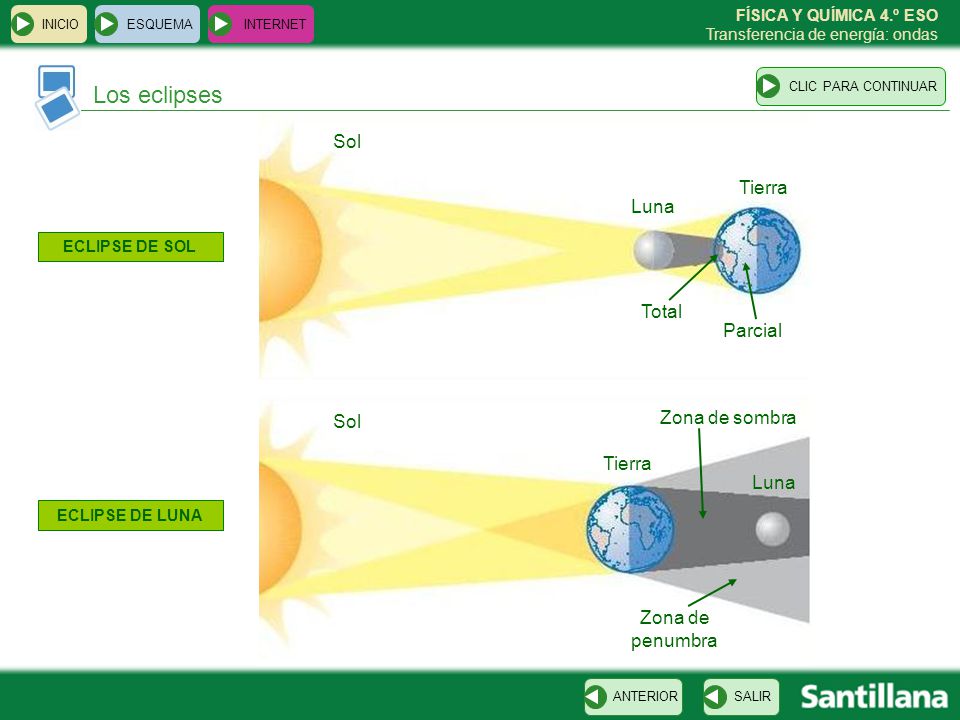

14 Los eclipses Sol Tierra Luna Total Parcial Zona de sombra Sol Tierra
INICIO ESQUEMA INTERNET CLIC PARA CONTINUAR Los eclipses Sol Tierra Luna ECLIPSE DE SOL Total Parcial Sol Zona de sombra Tierra Luna ECLIPSE DE LUNA Zona de penumbra ANTERIOR SALIR

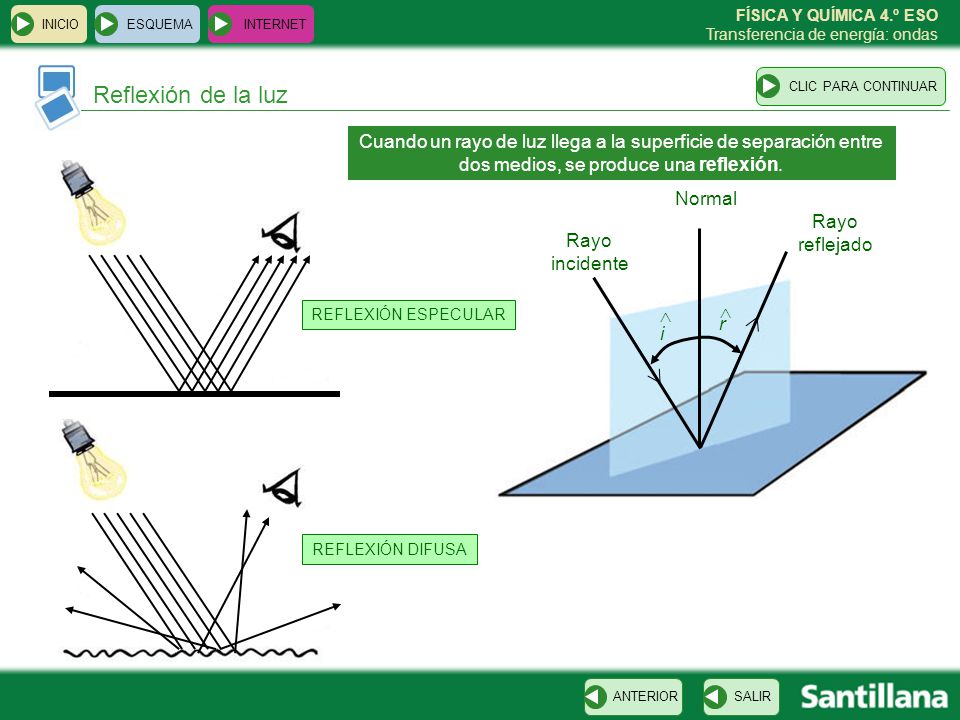

15 INICIO ESQUEMA INTERNET CLIC PARA CONTINUAR Reflexión de la luz Cuando un rayo de luz llega a la superficie de separación entre dos medios, se produce una reflexión. Normal Rayo reflejado Rayo incidente REFLEXIÓN ESPECULAR i  r  REFLEXIÓN DIFUSA ANTERIOR SALIR

16 INICIO ESQUEMA INTERNET CLIC PARA CONTINUAR Refracción de la luz Cuando la luz pasa de un medio a otro, su velocidad cambia y varía la dirección del rayo. Este fenómeno se llama refracción. No se ve una moneda que hay en el fondo de un cuenco Echa agua y llega un momento en que la moneda es visible ANTERIOR SALIR

17 Prisma de cuarzo o vidrio
INICIO ESQUEMA INTERNET CLIC PARA CONTINUAR Dispersión de la luz La dispersión de la luz consiste en la separación de cada una de las radiaciones que la forman por efecto de la refracción. Normal Rojo Amarillo Azul Luz blanca Prisma de cuarzo o vidrio ANTERIOR SALIR

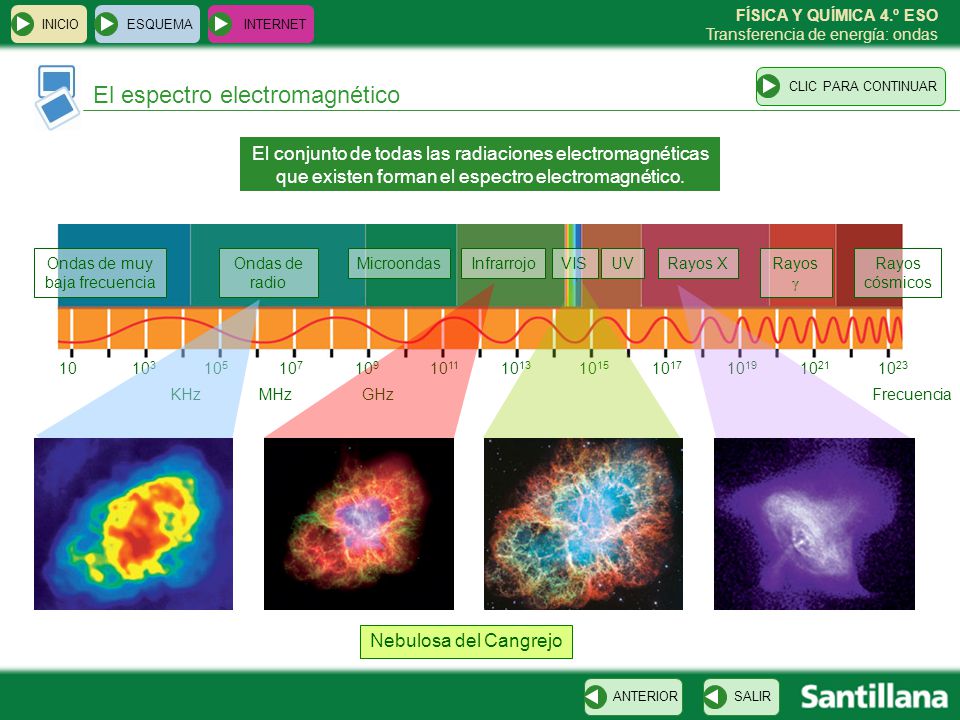

18 Ondas de muy baja frecuencia
INICIO ESQUEMA INTERNET CLIC PARA CONTINUAR El espectro electromagnético El conjunto de todas las radiaciones electromagnéticas que existen forman el espectro electromagnético. Ondas de muy baja frecuencia Ondas de radio Microondas Infrarrojo VIS UV Rayos X Rayos γ Rayos cósmicos 10 1023 1021 1019 1015 1017 1013 1011 109 107 105 103 KHz MHz GHz Frecuencia Nebulosa del Cangrejo ANTERIOR SALIR

19 Enlaces de interés Ondas La luz INICIO ESQUEMA INTERNET IR A ESTA WEB
