1 1 El lado silencioso del verde Ing. Daniel Domingos Gerente de Servicios Técnicos

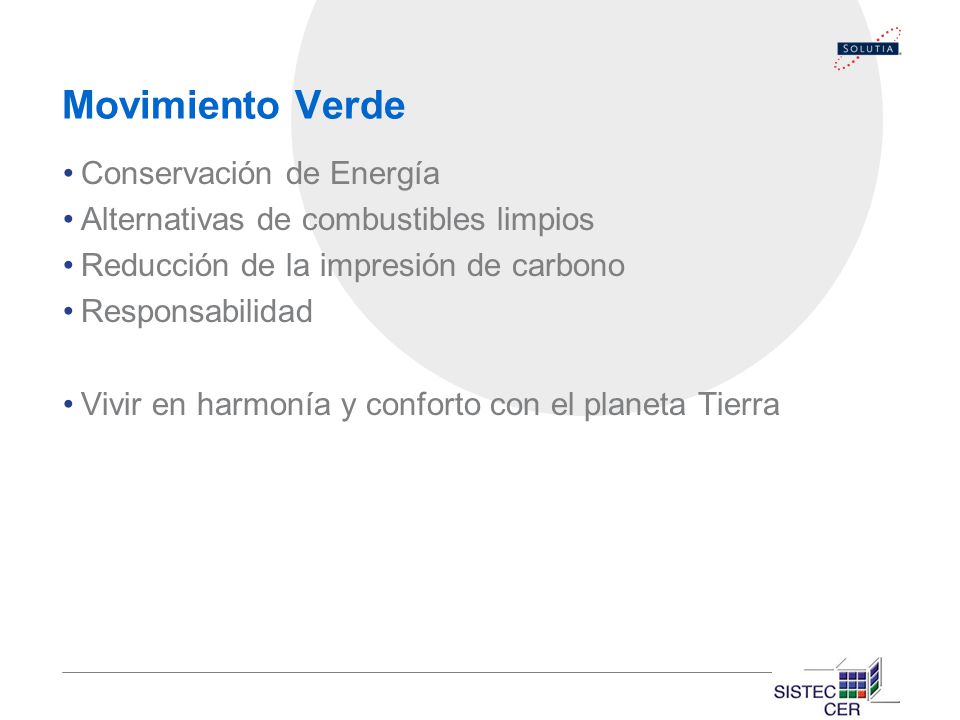

2 Movimiento Verde Conservación de Energía Alternativas de combustibles limpios Reducción de la impresión de carbono Responsabilidad Vivir en harmonía y conforto con el planeta Tierra

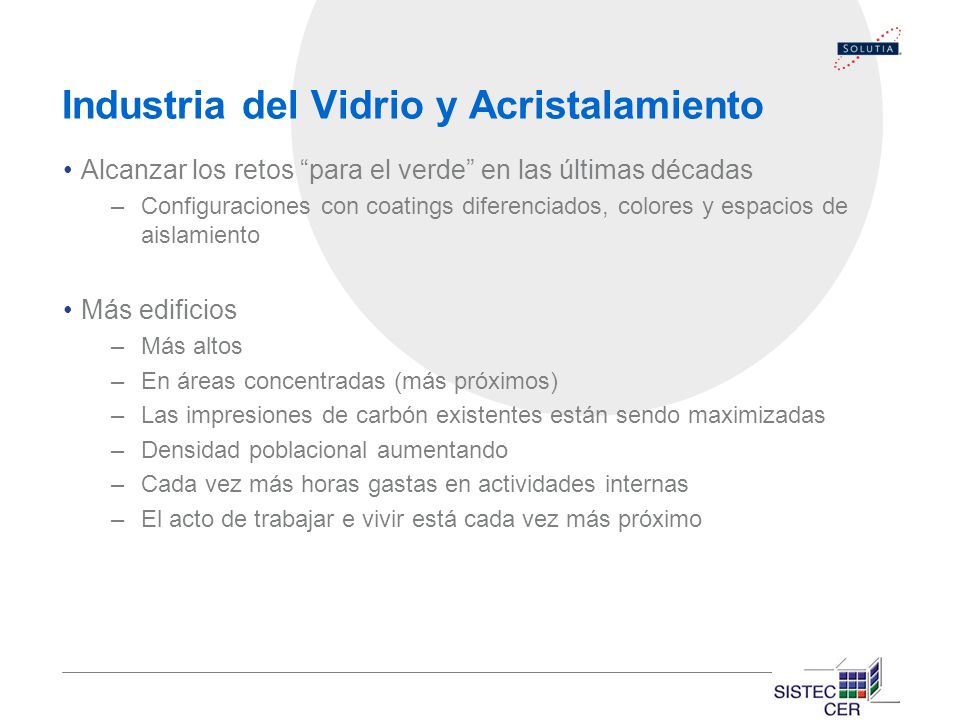

3 Industria del Vidrio y Acristalamiento Alcanzar los retos “para el verde” en las últimas décadas –Configuraciones con coatings diferenciados, colores y espacios de aislamiento Más edificios –Más altos –En áreas concentradas (más próximos) –Las impresiones de carbón existentes están sendo maximizadas –Densidad poblacional aumentando –Cada vez más horas gastas en actividades internas –El acto de trabajar e vivir está cada vez más próximo

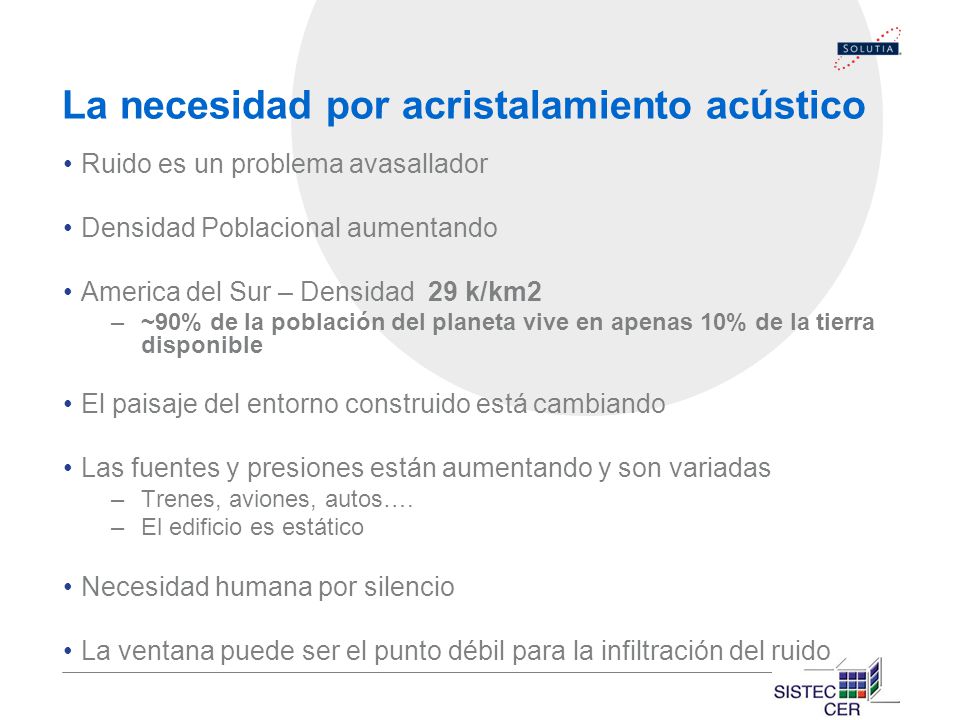

4 La necesidad por acristalamiento acústico Ruido es un problema avasallador Densidad Poblacional aumentando America del Sur – Densidad 29 k/km2 –~90% de la población del planeta vive en apenas 10% de la tierra disponible El paisaje del entorno construido está cambiando Las fuentes y presiones están aumentando y son variadas –Trenes, aviones, autos…. –El edificio es estático Necesidad humana por silencio La ventana puede ser el punto débil para la infiltración del ruido

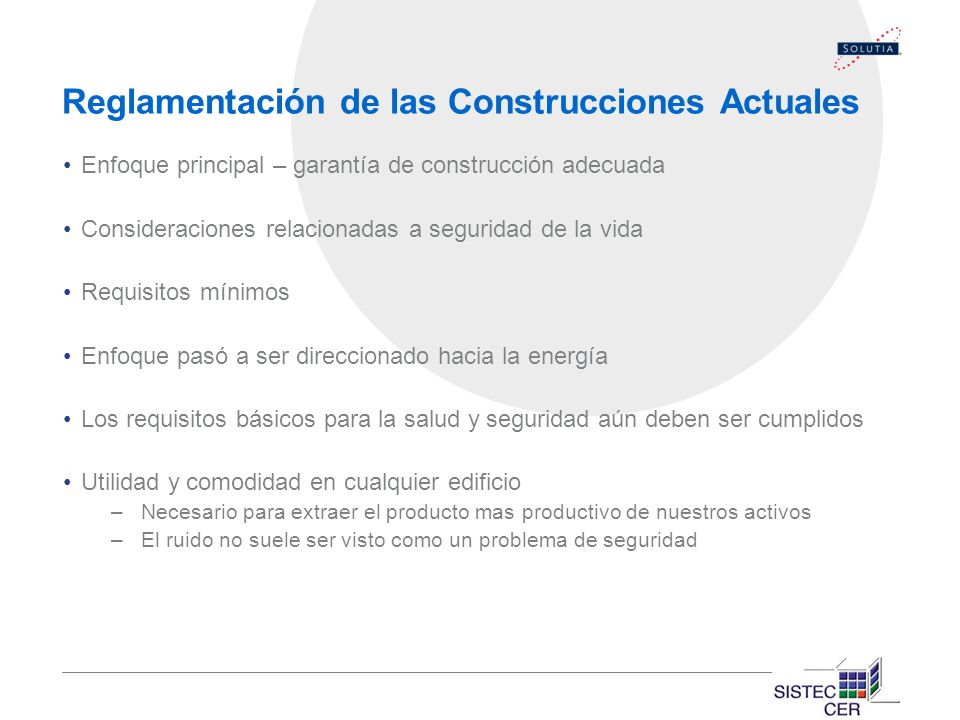

5 Reglamentación de las Construcciones Actuales Enfoque principal – garantía de construcción adecuada Consideraciones relacionadas a seguridad de la vida Requisitos mínimos Enfoque pasó a ser direccionado hacia la energía Los requisitos básicos para la salud y seguridad aún deben ser cumplidos Utilidad y comodidad en cualquier edificio –Necesario para extraer el producto mas productivo de nuestros activos –El ruido no suele ser visto como un problema de seguridad

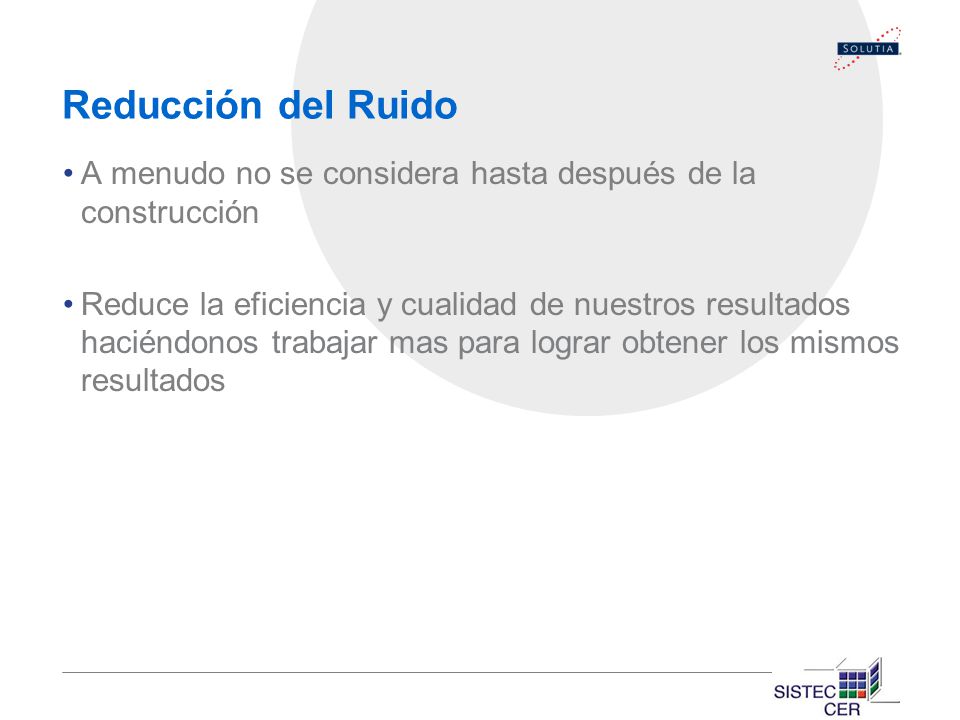

6 Reducción del Ruido A menudo no se considera hasta después de la construcción Reduce la eficiencia y cualidad de nuestros resultados haciéndonos trabajar mas para lograr obtener los mismos resultados

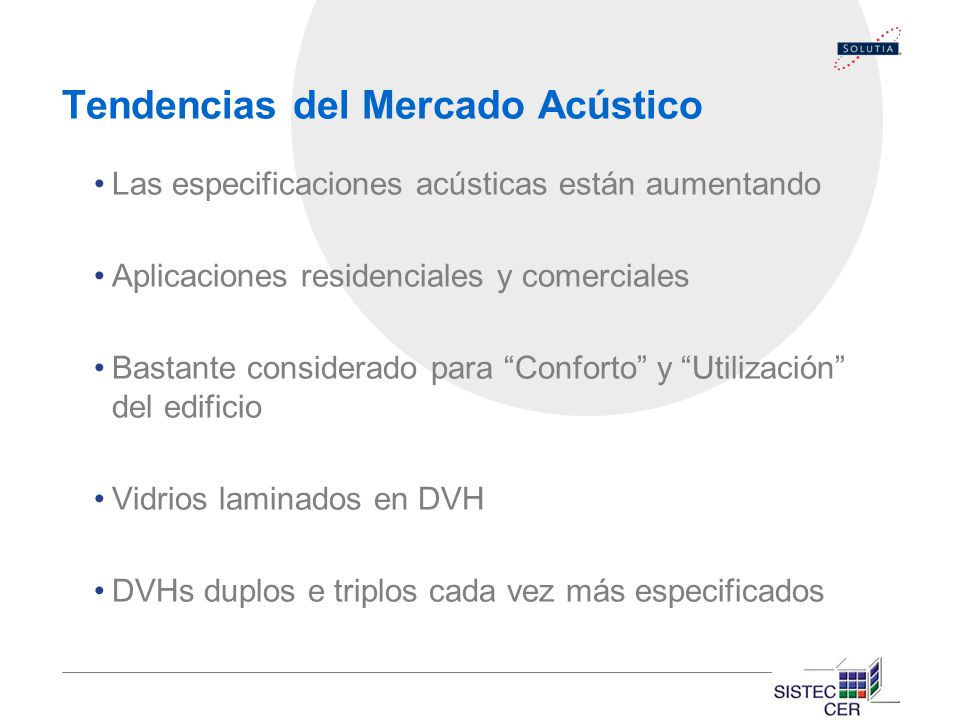

7 Tendencias del Mercado Acústico Las especificaciones acústicas están aumentando Aplicaciones residenciales y comerciales Bastante considerado para “Conforto” y “Utilización” del edificio Vidrios laminados en DVH DVHs duplos e triplos cada vez más especificados

8 Factores Acústicos Uso del edificio Tipo de ruido Construcción de la pared Tipo de ventana Cualidad de la instalación

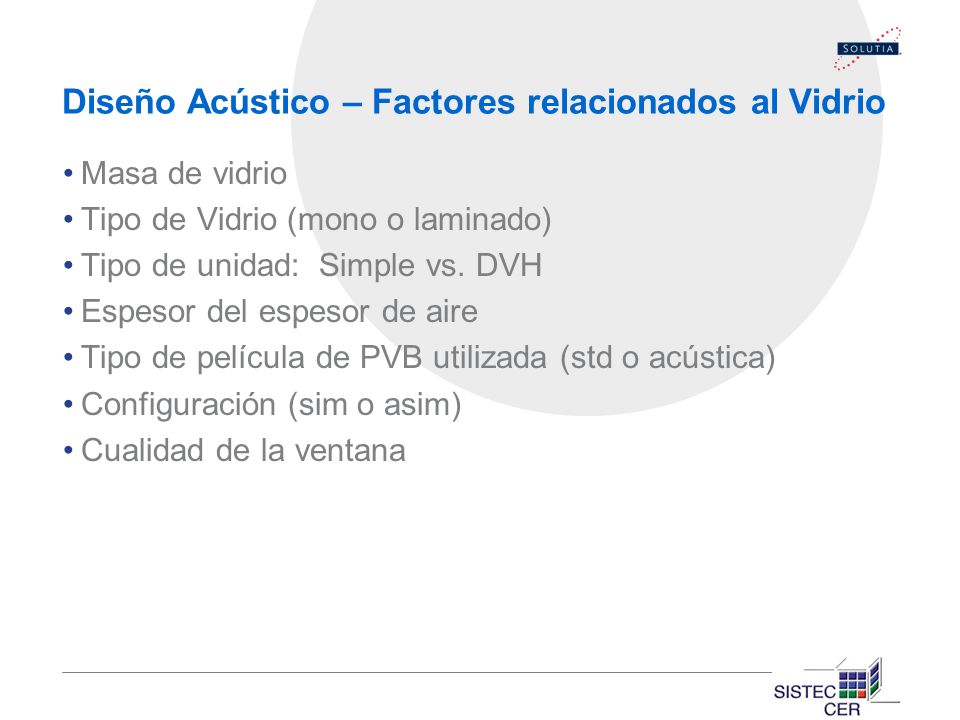

9 Diseño Acústico – Factores relacionados al Vidrio Masa de vidrio Tipo de Vidrio (mono o laminado) Tipo de unidad: Simple vs. DVH Espesor del espesor de aire Tipo de película de PVB utilizada (std o acústica) Configuración (sim o asim) Cualidad de la ventana

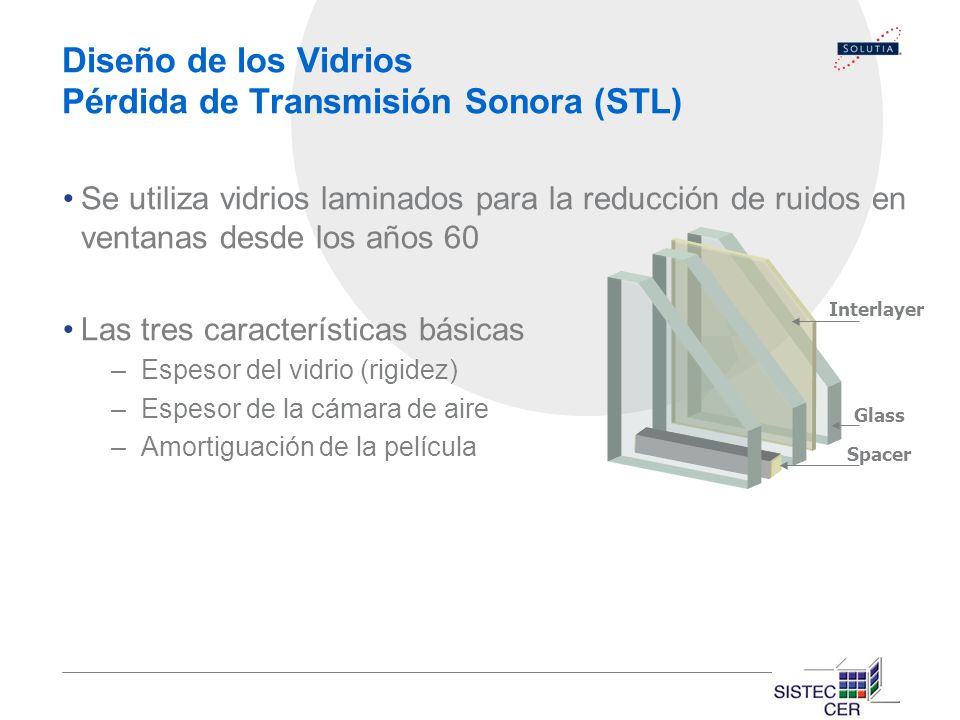

10 Diseño de los Vidrios Pérdida de Transmisión Sonora (STL) Se utiliza vidrios laminados para la reducción de ruidos en ventanas desde los años 60 Las tres características básicas –Espesor del vidrio (rigidez) –Espesor de la cámara de aire –Amortiguación de la película Glass Spacer Interlayer

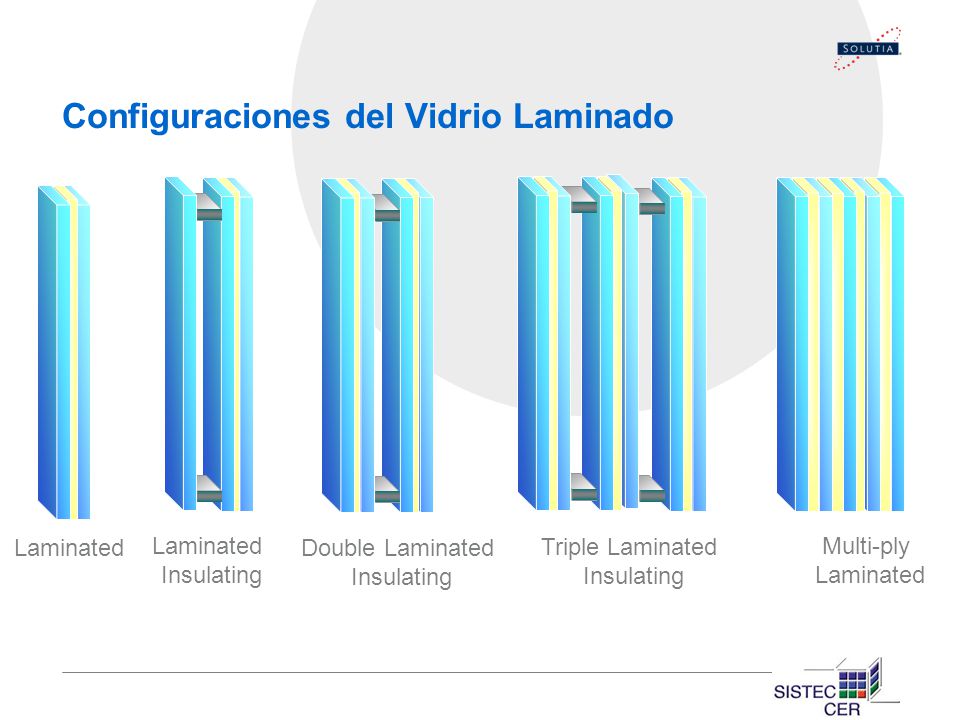

11 Configuraciones del Vidrio Laminado Laminated Insulating Multi-ply Laminated Double Laminated Insulating Triple Laminated Insulating

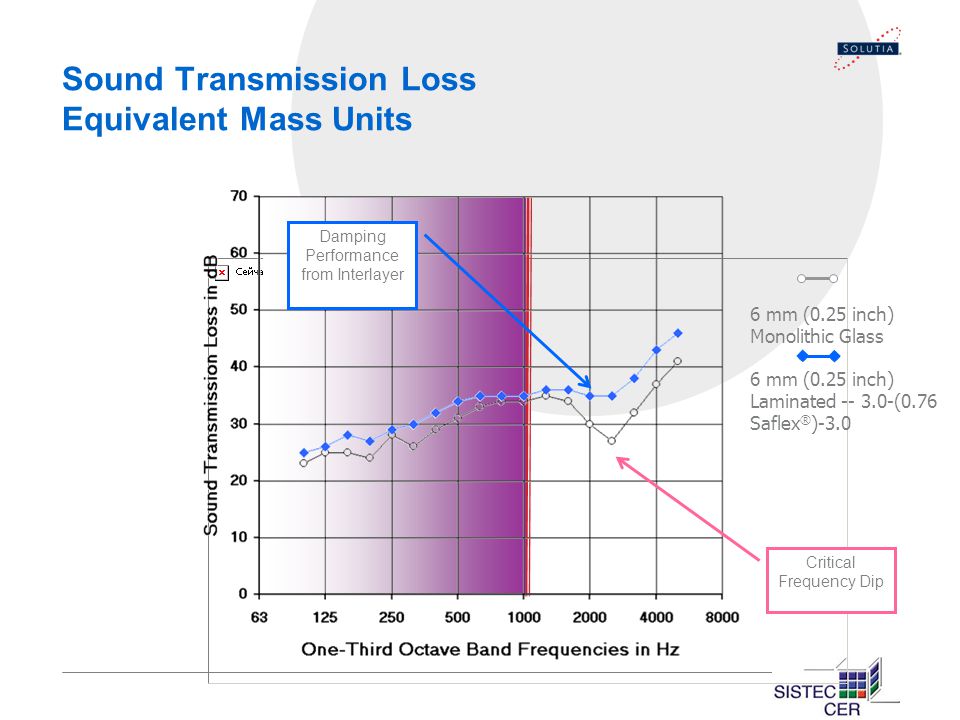

12 Sound Transmission Loss Equivalent Mass Units 6 mm (0.25 inch) Monolithic Glass 6 mm (0.25 inch) Laminated -- 3.0-(0.76 Saflex ® )-3.0 Critical Frequency Dip Damping Performance from Interlayer

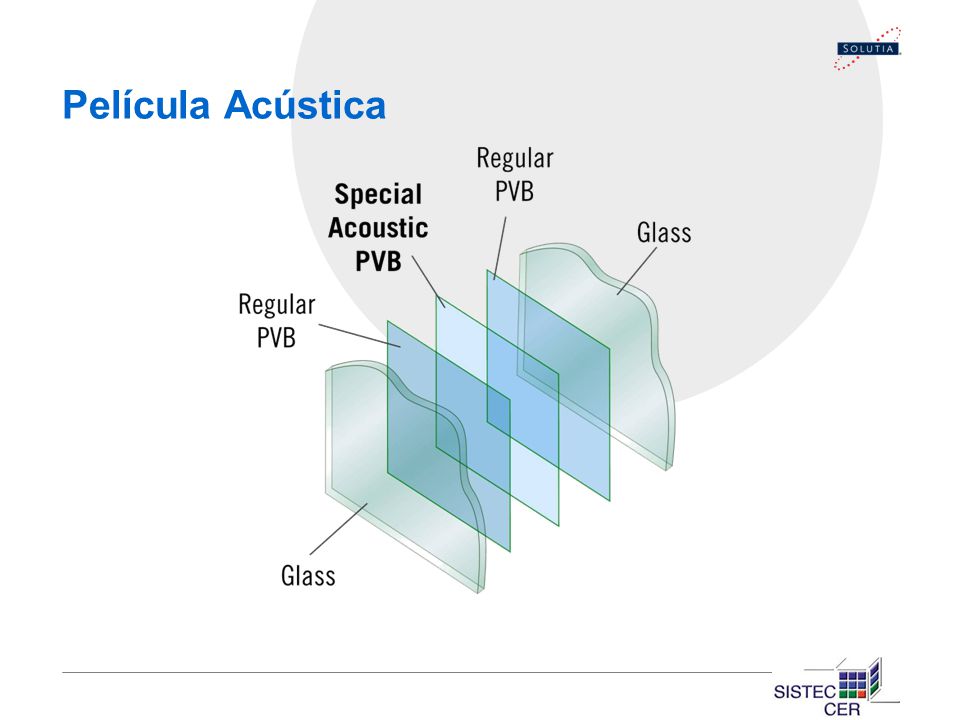

13 Película Acústica

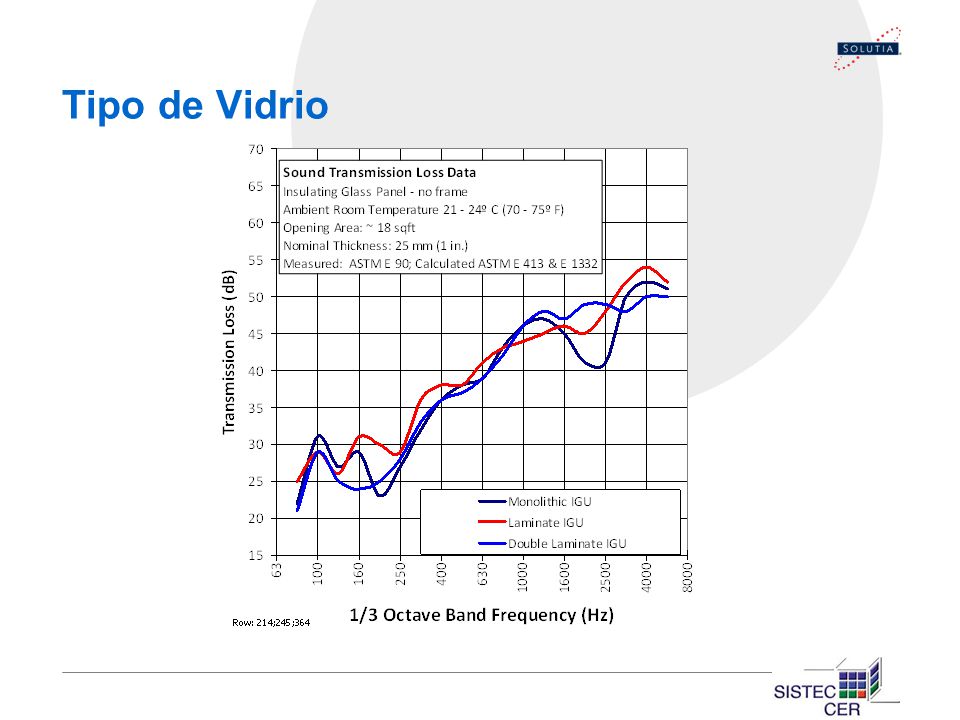

14 Tipo de Vidrio

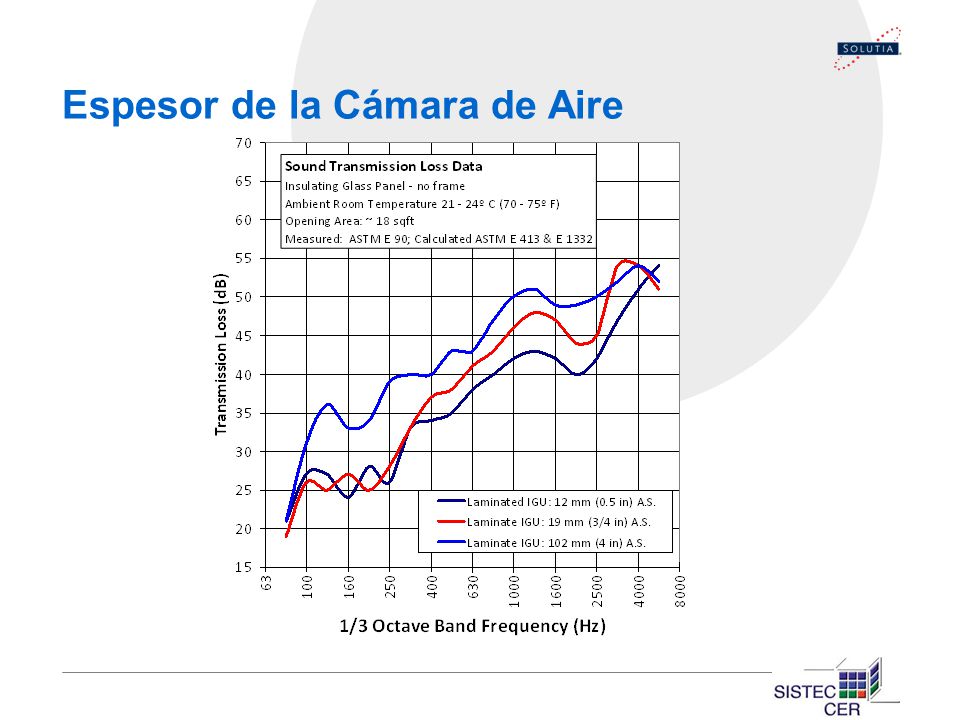

15 Espesor de la Cámara de Aire

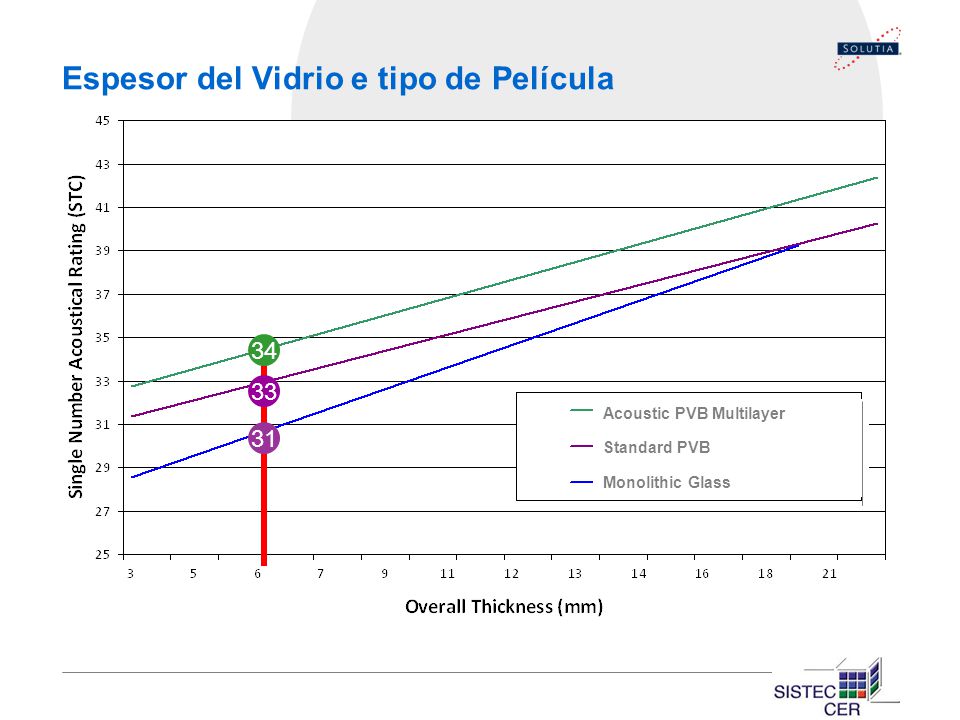

16 Espesor del Vidrio e tipo de Película 34 33 31 Acoustic PVB Multilayer Standard PVB Monolithic Glass

17 Conclusiones Las películas acústicas de PVB ofrece una performance superior de amortiguación en composiciones de bajo peso Valores típicos de STC varían entre 30 - 50 Los laminados ofrecen flexibilidad en términos de design Se puede lograr una reducción de hasta 10 dB en la zona de frecuencia crítica Vidrios laminados pueden ser utilizados para crear ambientes confortables acústicamente combinando –Luz del día / Control Solar-Seguridad –Estructural -Protección –Protección contra Tempestades -Estilo
