Módulo V Banco de Capacitores Disminucion del FP y THD UPS SYSTEMS
2

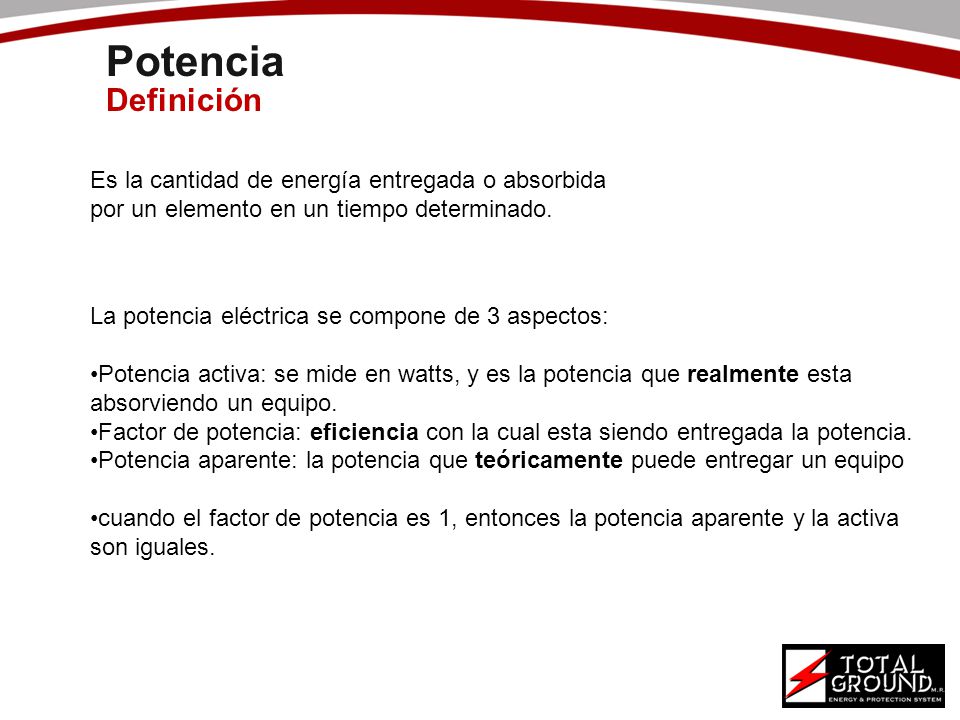

Potencia Definición Es la cantidad de energía entregada o absorbida por un elemento en un tiempo determinado. La potencia eléctrica se compone de 3 aspectos: Potencia activa: se mide en watts, y es la potencia que realmente esta absorviendo un equipo. Factor de potencia: eficiencia con la cual esta siendo entregada la potencia. Potencia aparente: la potencia que teóricamente puede entregar un equipo cuando el factor de potencia es 1, entonces la potencia aparente y la activa son iguales.
3

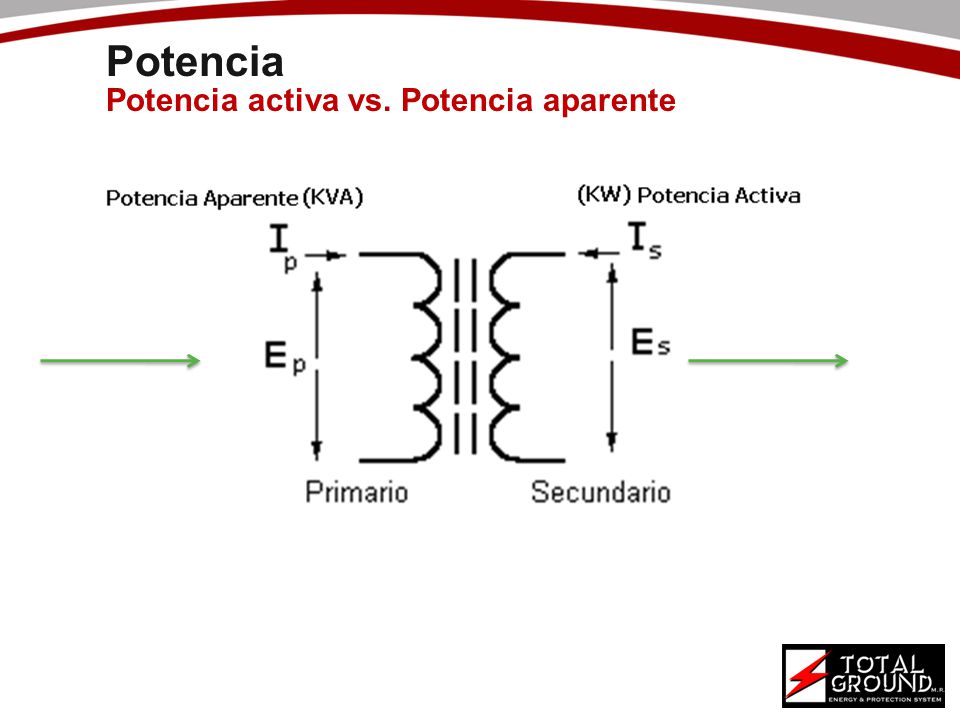

Potencia Potencia activa vs. Potencia aparente
4

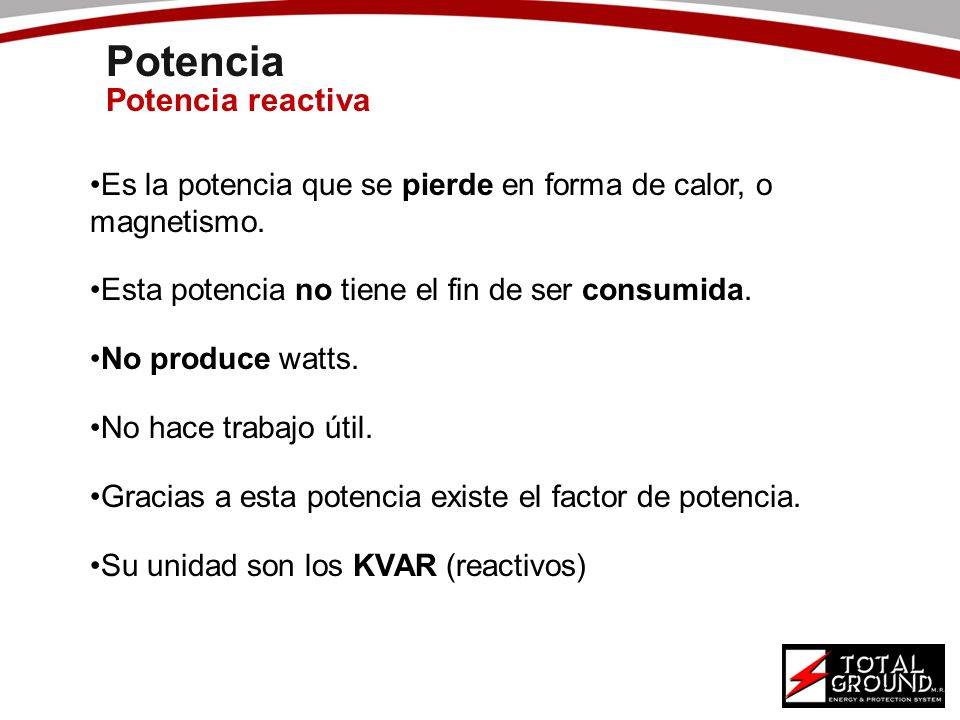

Potencia Potencia reactiva
Es la potencia que se pierde en forma de calor, o magnetismo. Esta potencia no tiene el fin de ser consumida. No produce watts. No hace trabajo útil. Gracias a esta potencia existe el factor de potencia. Su unidad son los KVAR (reactivos)
5
Factor de potencia Definición

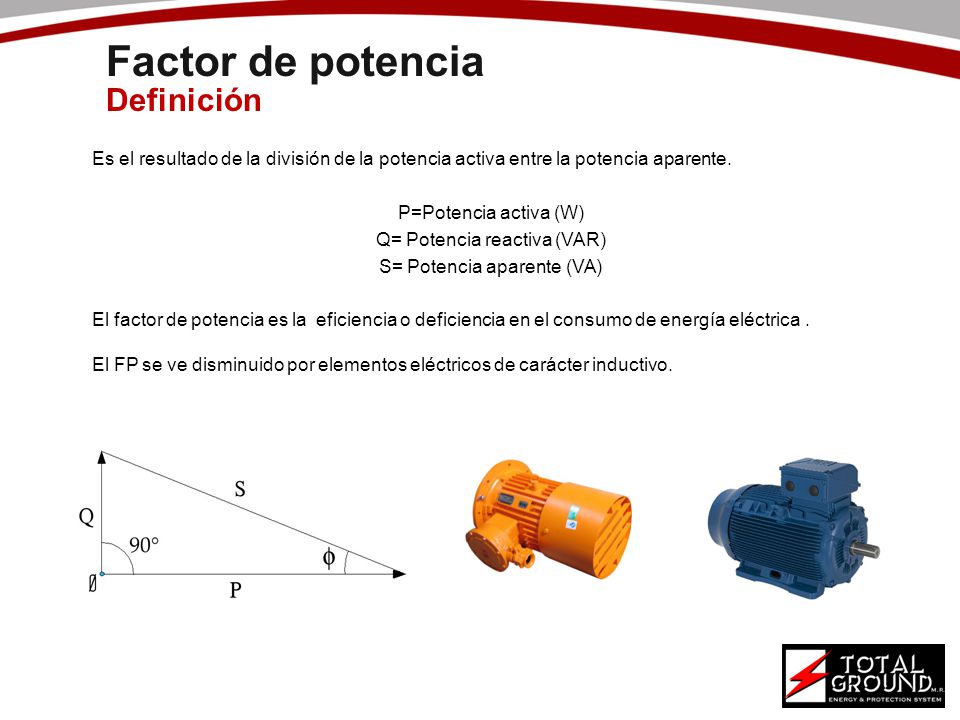

Es el resultado de la división de la potencia activa entre la potencia aparente. P=Potencia activa (W) Q= Potencia reactiva (VAR) S= Potencia aparente (VA) El factor de potencia es la eficiencia o deficiencia en el consumo de energía eléctrica . El FP se ve disminuido por elementos eléctricos de carácter inductivo.
6
Factor de potencia bajo

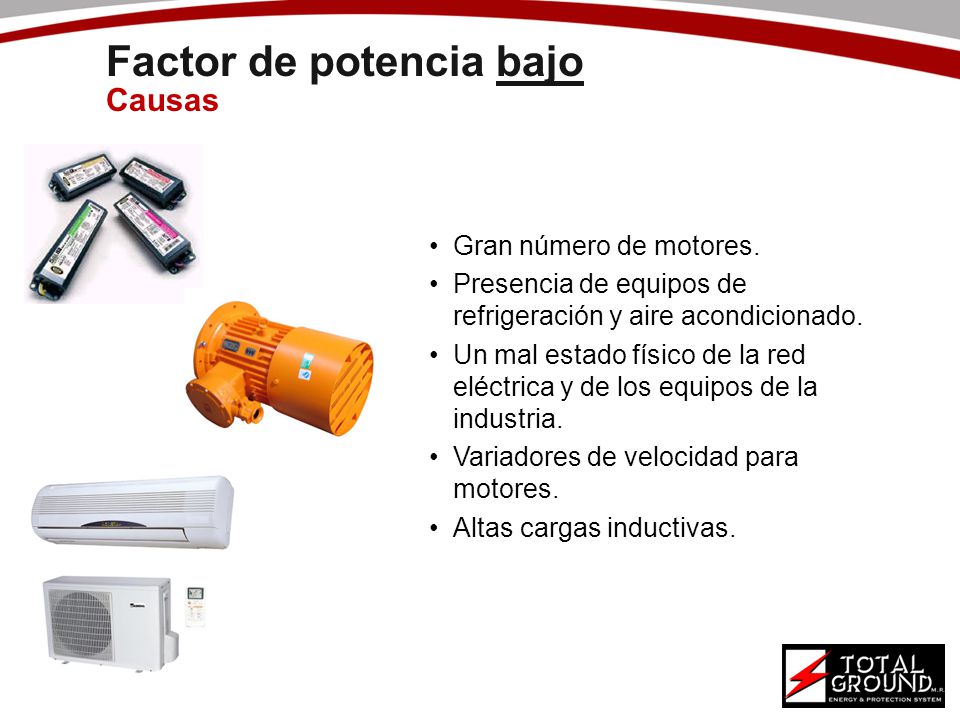

Causas Gran número de motores. Presencia de equipos de refrigeración y aire acondicionado. Un mal estado físico de la red eléctrica y de los equipos de la industria. Variadores de velocidad para motores. Altas cargas inductivas.
7
Factor de potencia bajo

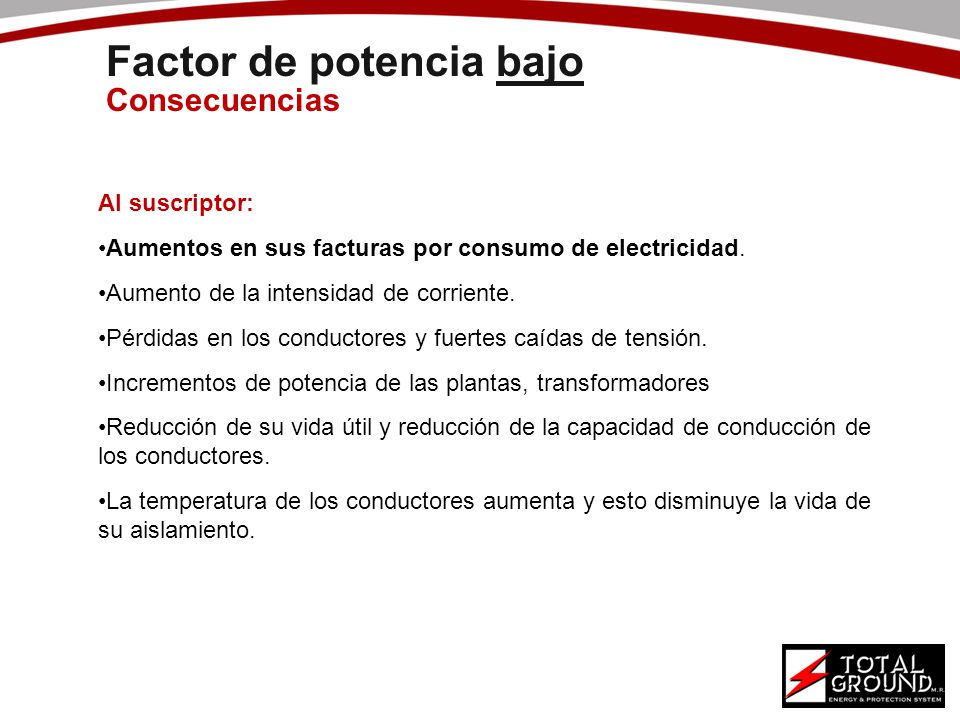

Consecuencias Al suscriptor: Aumentos en sus facturas por consumo de electricidad. Aumento de la intensidad de corriente. Pérdidas en los conductores y fuertes caídas de tensión. Incrementos de potencia de las plantas, transformadores Reducción de su vida útil y reducción de la capacidad de conducción de los conductores. La temperatura de los conductores aumenta y esto disminuye la vida de su aislamiento.
8
Factor de potencia bajo

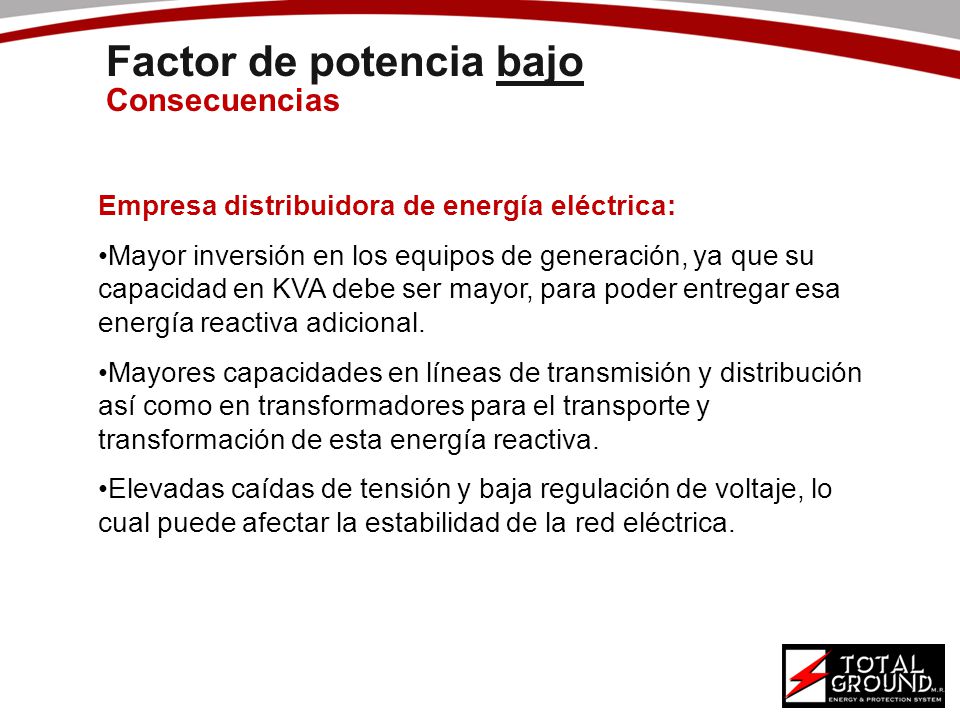

Consecuencias Empresa distribuidora de energía eléctrica: Mayor inversión en los equipos de generación, ya que su capacidad en KVA debe ser mayor, para poder entregar esa energía reactiva adicional. Mayores capacidades en líneas de transmisión y distribución así como en transformadores para el transporte y transformación de esta energía reactiva. Elevadas caídas de tensión y baja regulación de voltaje, lo cual puede afectar la estabilidad de la red eléctrica.
9
Factor de potencia bajo

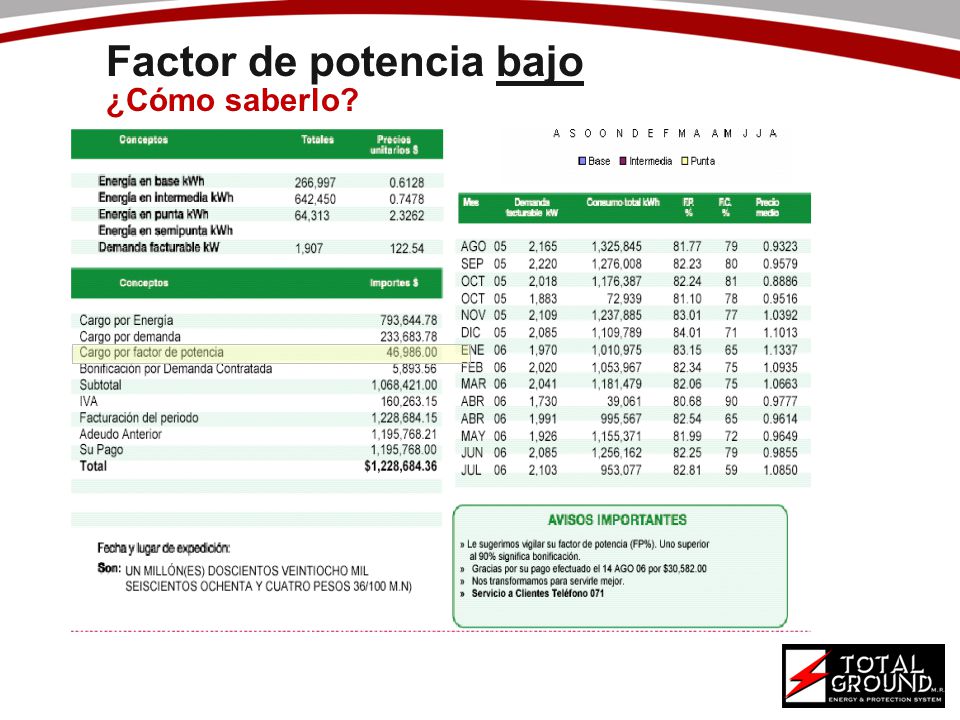

¿Cómo saberlo?
10
Factor de potencia bajo

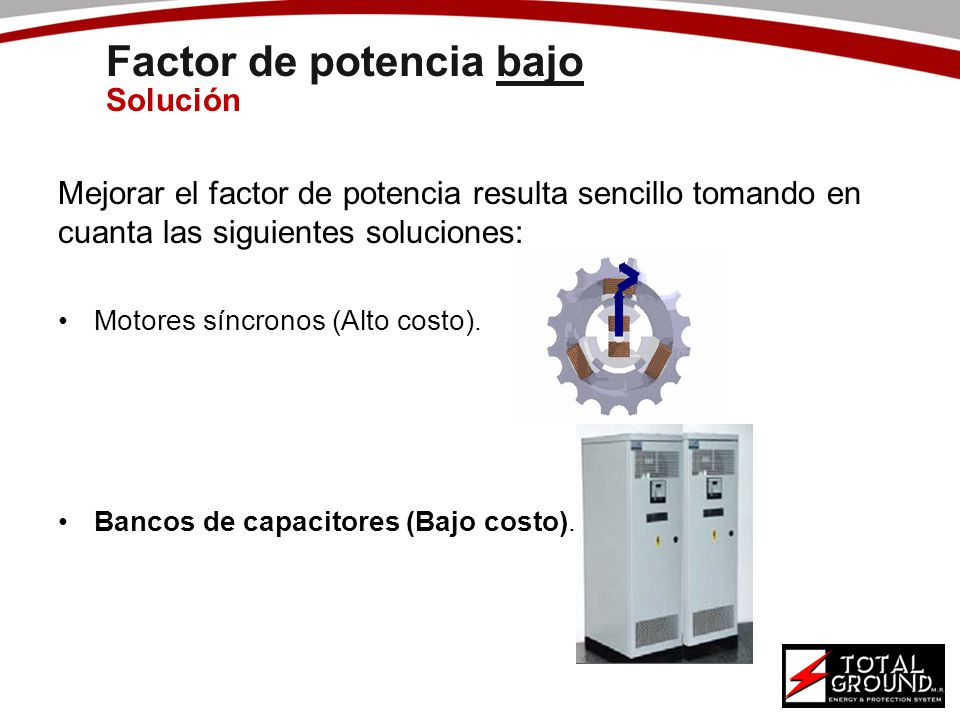

Solución Mejorar el factor de potencia resulta sencillo tomando en cuanta las siguientes soluciones: Motores síncronos (Alto costo). Bancos de capacitores (Bajo costo).
11
Factor de potencia bajo

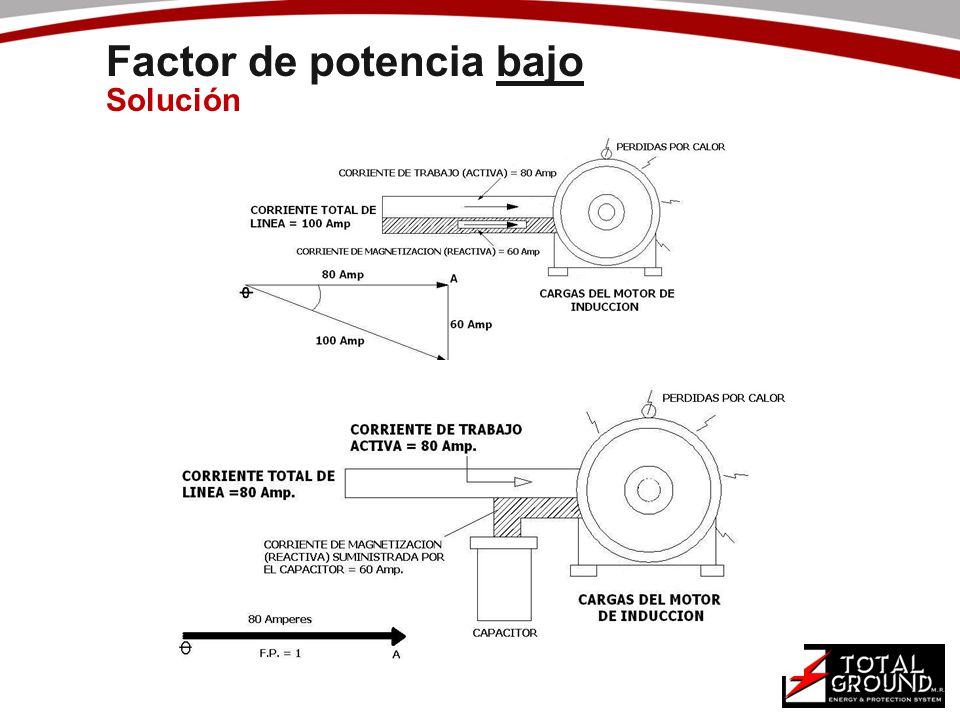

Solución
12
Banco de Capacitores Producto

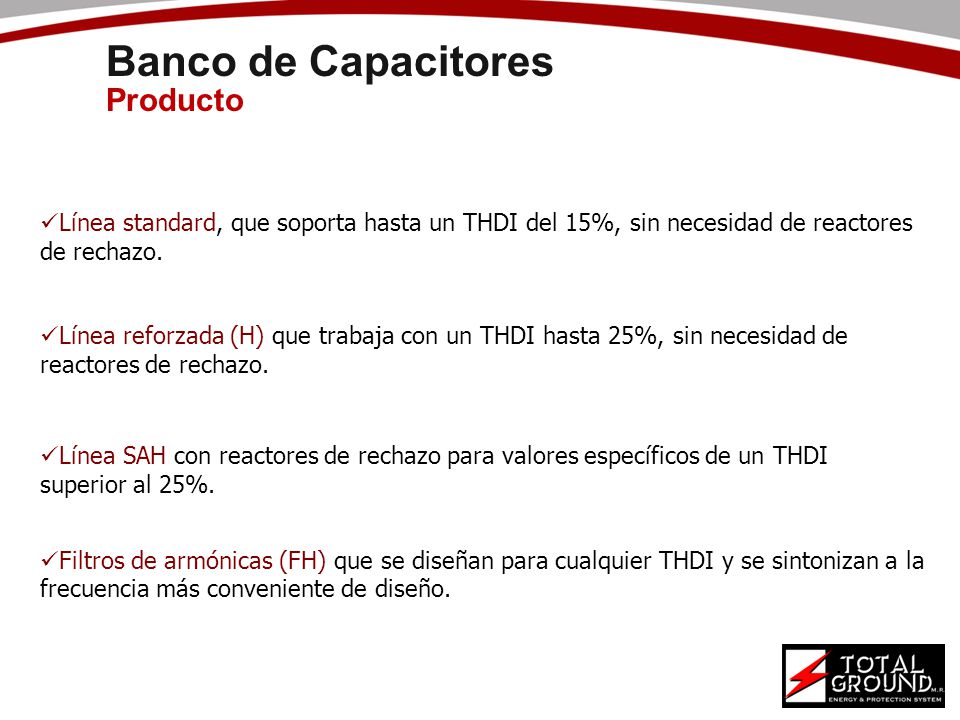

Línea standard, que soporta hasta un THDI del 15%, sin necesidad de reactores de rechazo. Línea reforzada (H) que trabaja con un THDI hasta 25%, sin necesidad de reactores de rechazo. Línea SAH con reactores de rechazo para valores específicos de un THDI superior al 25%. Filtros de armónicas (FH) que se diseñan para cualquier THDI y se sintonizan a la frecuencia más conveniente de diseño.
