1 S1

2 Estudios de cementación de aceros con carbones vegetales nacionales
Salazar, Wilmer; Pinzón, Brenitz; Rojas, Jorge; Cumbrera, Jorgito Alexis Tejedor De León, PhD

3 ¿Qué es cementación? ¿Para qué se realiza?
Es la introducción de átomos de carbono por debajo de la superficie de una pieza metálica = tratamiento termoquímico. ¿Para qué se realiza? Aumentar la vida útil del metal

4 Al desgaste superficial
¿Cómo funciona? Endurece la superficie del metal = capa protectora resistente ¿A qué? Al desgaste superficial Corrosión Abrasión

5 ¿Cómo se realiza? Se calienta el sistema
Colocar las piezas a endurecer en contacto con carbón pulverizado Se calienta el sistema Tratamiento térmico Templado Revenido

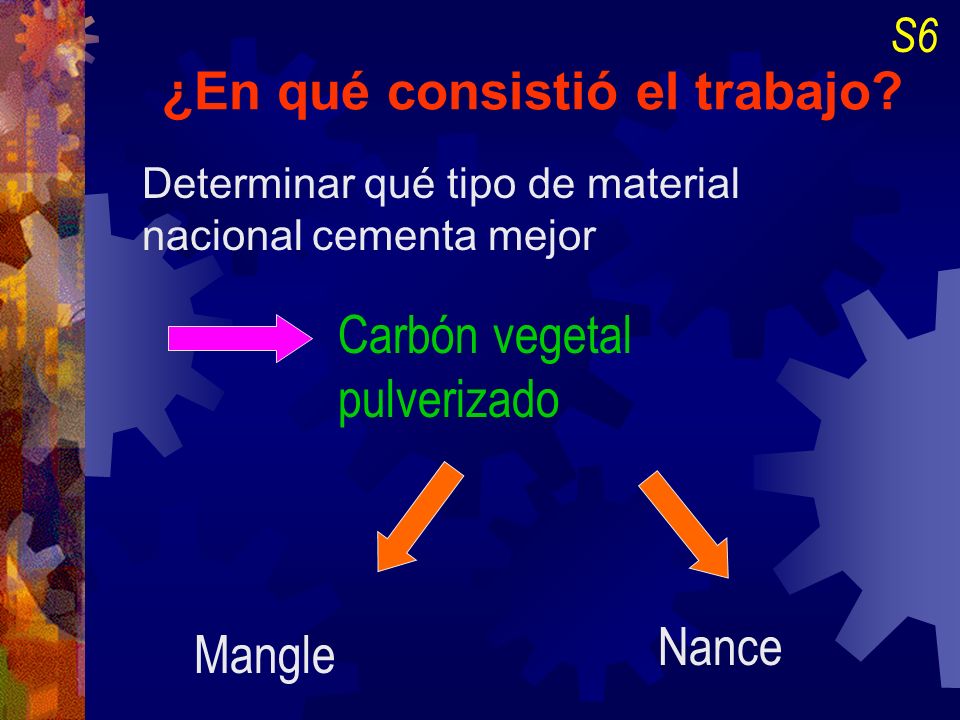

6 ¿En qué consistió el trabajo?
Determinar qué tipo de material nacional cementa mejor Carbón vegetal pulverizado Mangle Nance

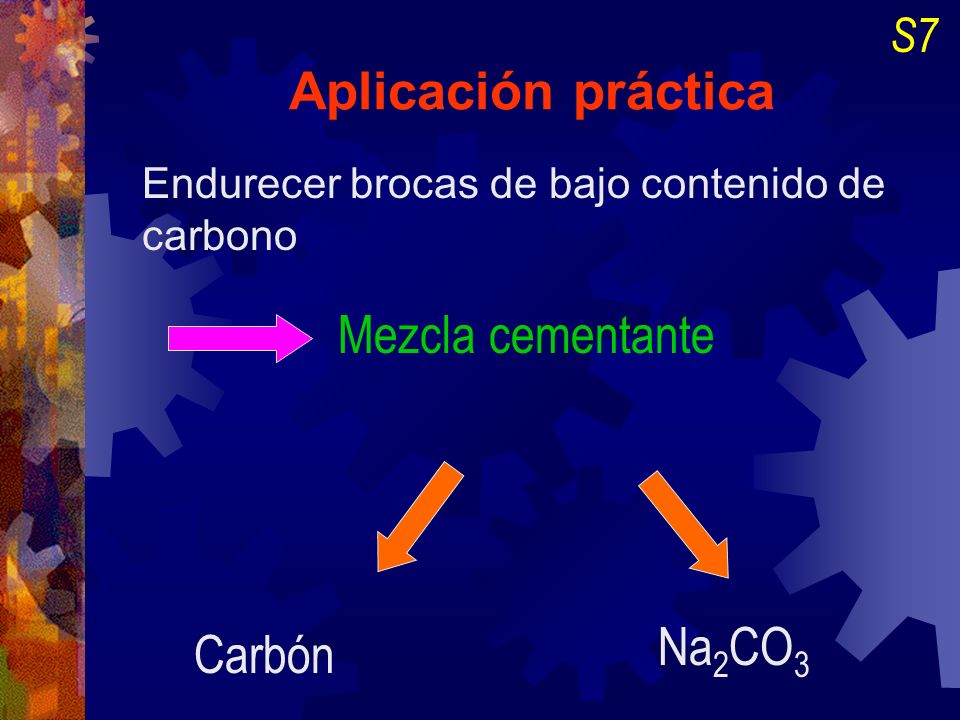

7 Aplicación práctica Mezcla cementante Na2CO3 Carbón S7
Endurecer brocas de bajo contenido de carbono Mezcla cementante Carbón Na2CO3

8 Carbón de mangle Capira
S8 Materiales 10 barras de acero 1018 10 brocas de metal θ Carbón de mangle Capira Carbón de nance de Penonomé

9 Horno para calentamiento
S9 Materiales Caja de cementación Horno para calentamiento Durómetros Taladro de banco

10 S10 Métodos Obtención de muestras metálicas Barras Brocas

11 S11 Distribución de las muestras metálicas Brocas Barras

12 950ºC durante 2 horas Horno eléctrico Horno de calentamiento
Horno combustible 950ºC durante 2 horas

13 Brocas = solución de salmuera al 15%
Templado de las muestras Barras = agua de la red Brocas = solución de salmuera al 15%

14 S14 Ensayo de materiales Dureza superficial Durabilidad

15 S15 Ensayo de materiales Sección transversal Ataque químico

16 S16 PELIGRO Explosión de la mezcla carburante una vez destapada la caja de cementación

17 Resultados y discusión
Lugares de determinación de dureza

18 Resultados y discusión
Tipo de carbón Mangle Nance Probeta 6/32 7/32 8/32 9/32 10/32 Dureza Rc 44.56 41.84 35.10 43.14 45.44 42.00 ND 49.42 44.38

19 Cementadas con carbón vegetal
Probeta sin cementar: 2.25 RC Cementadas con carbón vegetal Mangle : RC Nance : RC

20 Cementadas con carbón vegetal
Brocas sin cementar: 85.2 RC Cementadas con carbón vegetal Mayor : 95.5 RC

21 Ensayos de perforación
200 RPM Lámina de 4.76 mm de espesor

22 Ensayos de perforación

23 Variación de la temperatura
S23 Variación de la temperatura

24 Muestra de las comparaciones

25 S25 Conclusiones Si es factible la cementación de piezas metálicas utilizando el carbón vegetal nacional. No hubo diferencias significativas en la cementación utilizando el carbón vegetal de mangle con el carbón vegetal de nance

26 S26 Conclusiones En acero de bajo contenido de carbono se alcanzaron durezas mayores al 40 RC En la carburización de las brocas se obtuvo un aumento significativo en la dureza superficial

27 S27 Conclusiones La eficiencia de la cementación está asociada al grado de pulverización del carbón vegetal utilizado Las brocas no tratadas se mostraron ineficientes en los ensayos de perforación controlados.

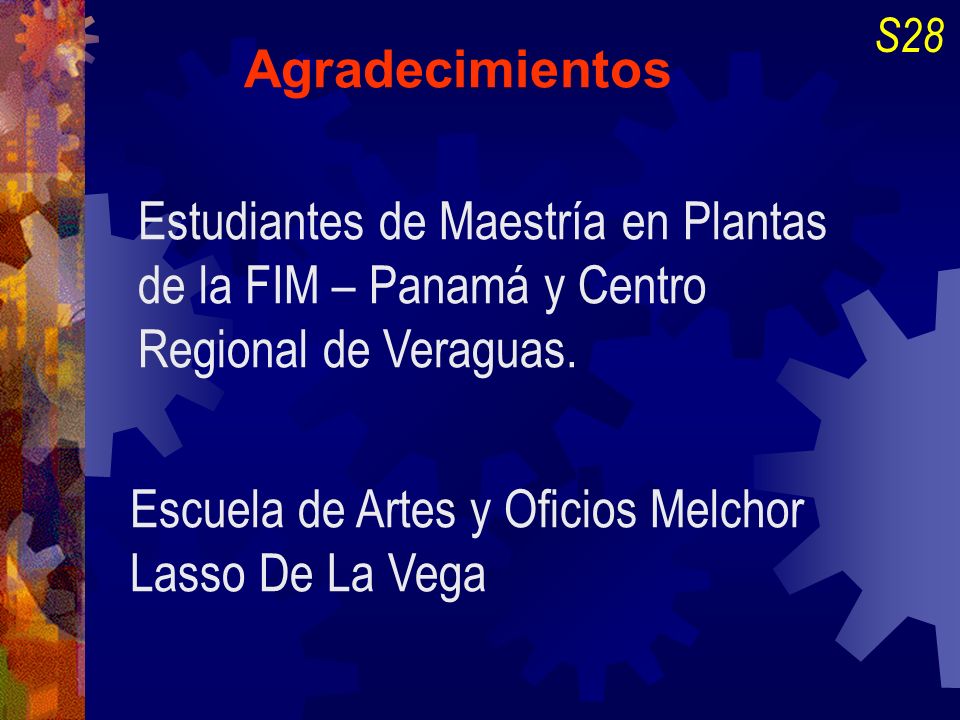

28 Escuela de Artes y Oficios Melchor Lasso De La Vega
Agradecimientos Estudiantes de Maestría en Plantas de la FIM – Panamá y Centro Regional de Veraguas. Escuela de Artes y Oficios Melchor Lasso De La Vega

29 S29 Gracias
