Certificación Energética de Viviendas José L. Molina AICIA - Grupo de Termotecnia Escuela Superior de Ingenieros Universidad de Sevilla CONGRÉS D’EDIFICIACIÓ.

Presentación del tema: "Certificación Energética de Viviendas José L. Molina AICIA - Grupo de Termotecnia Escuela Superior de Ingenieros Universidad de Sevilla CONGRÉS D’EDIFICIACIÓ."— Transcripción de la presentación:

1 Certificación Energética de Viviendas José L. Molina AICIA - Grupo de Termotecnia Escuela Superior de Ingenieros Universidad de Sevilla CONGRÉS D’EDIFICIACIÓ SOSTENIBLE Qualificació energètica d’habitatges Mataró, 19 de Octubre de 2005

2 2AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Índice Antecedentes Antecedentes La directiva DEEE y los métodos de cálculo: La directiva DEEE y los métodos de cálculo: Requisitos mínimos (CTE-HE) Requisitos mínimos (CTE-HE) Escala de certificación Escala de certificación Alcance mínimo de los programas Alcance mínimo de los programas Datos de partida reglamentarios Datos de partida reglamentarios Valores por defecto Valores por defecto Validación de programas alternativos Validación de programas alternativos Calibración de programas alternativos Calibración de programas alternativos CALENER: 3 Programas Oficiales de Certificación CALENER: 3 Programas Oficiales de Certificación

3 3AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Índice Antecedentes Antecedentes La directiva DEEE y los métodos de cálculo: La directiva DEEE y los métodos de cálculo: Requisitos mínimos (CTE-HE) Requisitos mínimos (CTE-HE) Escala de certificación Escala de certificación Alcance mínimo de los programas Alcance mínimo de los programas Datos de partida reglamentarios Datos de partida reglamentarios Valores por defecto Valores por defecto Validación de programas alternativos Validación de programas alternativos Calibración de programas alternativos Calibración de programas alternativos CALENER: 3 Programas Oficiales de Certificación CALENER: 3 Programas Oficiales de Certificación

4 4AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Antecedentes 79NBE-CT-79 93Directiva SAVE 76/93 94 95Calificación Viviendas CEV 96 97 98RITE (Revisión de ITIC de 1980) 99Calificación todos los Edificios CALENER y Actualización NBE 00 01Código Técnico de la Edificación 02 03Directiva de Eficiencia Energética de EdificiosRev. NBE/CALENER 04Revisión RITE 05Código Técnico Edificación + 3 CALENER 06Entrada en vigor de la DEEE

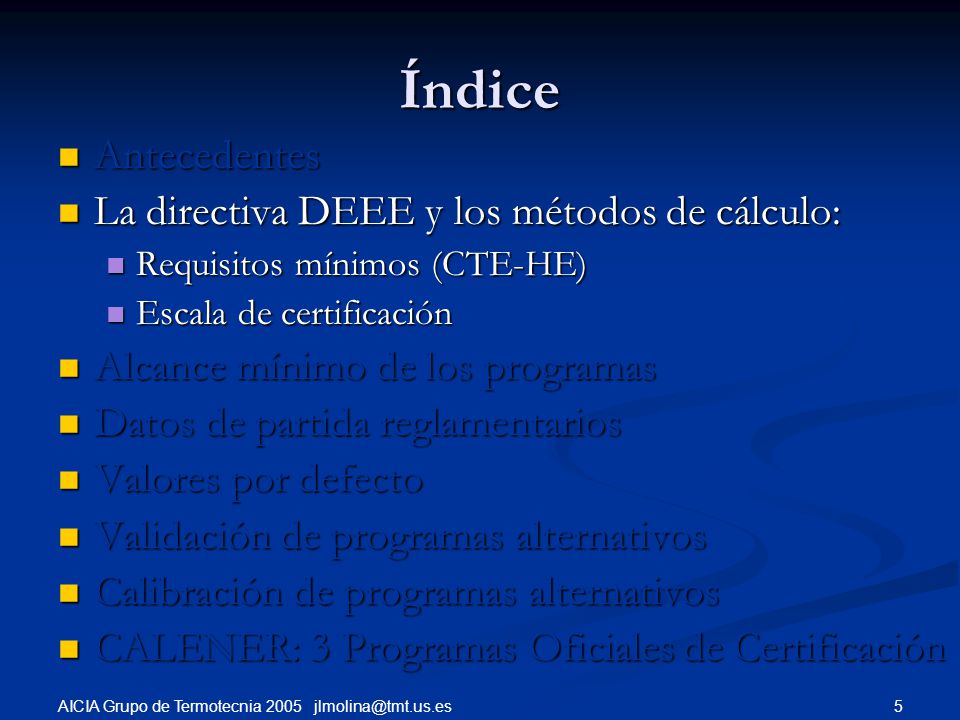

5 5AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Índice Antecedentes Antecedentes La directiva DEEE y los métodos de cálculo: La directiva DEEE y los métodos de cálculo: Requisitos mínimos (CTE-HE) Requisitos mínimos (CTE-HE) Escala de certificación Escala de certificación Alcance mínimo de los programas Alcance mínimo de los programas Datos de partida reglamentarios Datos de partida reglamentarios Valores por defecto Valores por defecto Validación de programas alternativos Validación de programas alternativos Calibración de programas alternativos Calibración de programas alternativos CALENER: 3 Programas Oficiales de Certificación CALENER: 3 Programas Oficiales de Certificación

6 6AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es La directiva DEEE y los métodos de cálculo La DEEE exige la verificación de unos requisitos mínimos (Art. 4) y el cálculo del consumo de energía de los edificios o indicadores asociados al consumo (Incluidos en el certificado energético del Art. 7) La DEEE exige la verificación de unos requisitos mínimos (Art. 4) y el cálculo del consumo de energía de los edificios o indicadores asociados al consumo (Incluidos en el certificado energético del Art. 7) En España esto se ha traducido en: Requisitos mínimos: CTE-HE (1 a 5) Requisitos mínimos: CTE-HE (1 a 5) Certificado energético en Emisiones de CO 2 Certificado energético en Emisiones de CO 2 Ambas operaciones requieren herramientas de cálculo: de la demanda energética del edificio, y del consumo de las instalaciones (Cal, Ref, ACS) respectivamente, que sigan una metodología (Anexo)

7 7AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Requisitos mínimos (CTE-HE) Consisten en la cumplimentación de la sección de Ahorro de Energía del DB HE del CTE: Consisten en la cumplimentación de la sección de Ahorro de Energía del DB HE del CTE: HE1 Limitación de la demanda energética: HE1 Limitación de la demanda energética: Opción Simplificada, o Opción Simplificada, o General (LIDER o Programa alternativo equivalente) General (LIDER o Programa alternativo equivalente) HE2 RITE (rendimientos mínimos de equipos) HE2 RITE (rendimientos mínimos de equipos) HE3 Iluminación (no para residencial) HE3 Iluminación (no para residencial) HE4 E. Solar para ACS HE4 E. Solar para ACS HE5 E. Solar Fotovoltaica HE5 E. Solar Fotovoltaica

8 8AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Escala de certificación Para edificios residenciales, se está finalizando la escala de certificación, que diferenciará: Para edificios residenciales, se está finalizando la escala de certificación, que diferenciará: Localidad Localidad Tipo de vivienda: Tipo de vivienda: Individual Individual En Bloque En Bloque Se determinan, de acuerdo a la metodología de la DEEE, los consumos ( y las emisiones de CO 2 ) de Calefacción, Refrigeración y A.C.S. Se determinan, de acuerdo a la metodología de la DEEE, los consumos ( y las emisiones de CO 2 ) de Calefacción, Refrigeración y A.C.S.

9 9AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es

10 10AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es

11 11AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Delimitación de clases de energía En C y D deben estar el 80 % de los edificios que cumplan Código Técnico. El 20 % restante estarán en la zona B y E En C y D deben estar el 80 % de los edificios que cumplan Código Técnico. El 20 % restante estarán en la zona B y E A la zona B deben acceder los edificios que estaban en la zona C previa optimización en un contexto de rentabilidad económica sin recurrir a energías alternativas. A la zona B deben acceder los edificios que estaban en la zona C previa optimización en un contexto de rentabilidad económica sin recurrir a energías alternativas. El esfuerzo de pasar de clase B a A será similar al de pasar de clase C a clase B El esfuerzo de pasar de clase B a A será similar al de pasar de clase C a clase B

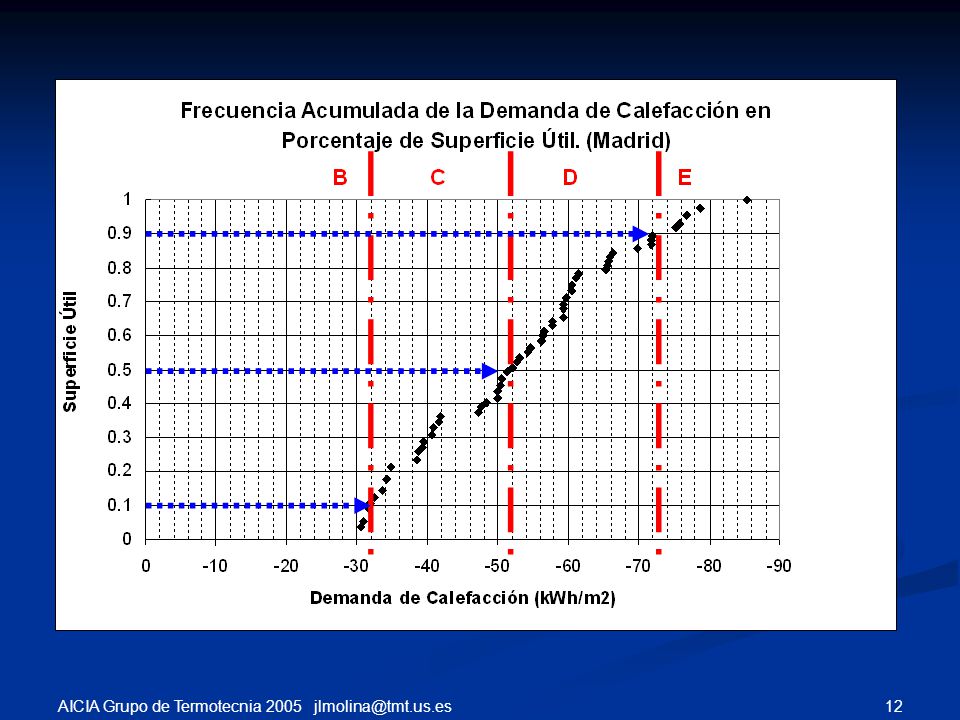

12 12AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es

13 13AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es

14 14AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es

15 15AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es El indicador de entrada a la escala Variable de normalización Variable de normalización Se aplica a Demandas, Consumos y Emisiones Se aplica a Demandas, Consumos y Emisiones El valor medio se conoce para edificios de viviendas en función de la severidad climática; El valor medio se conoce para edificios de viviendas en función de la severidad climática; Los valores R50/10 y R90/10 son independientes del programa utilizado para determinarlos Los valores R50/10 y R90/10 son independientes del programa utilizado para determinarlos

16 16AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Obtención de las medias, R 50/10 y R 90/10 para demandas Zona Climática de Invierno Demanda de Calefacción Viviendas Unifamiliares Viviendas en Bloques R 50/10 R 90/10 R 50/10 R 90/10 A 1.723.292.143.49 B 1.672.832.022.94 C 1.642.441.832.57 D 1.562.201.662.32 E 1.461.961.562.15 Zona Climática de Verano Demanda de Refrigeración Viviendas Unifamiliares Viviendas en Bloques R 50/10 R 90/10 R 50/10 R 90/10 1 ---- 2 ---- 3 1.471.951.552.33 4 1.331.681.452.04

17 17AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es

18 18AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Formalización de las clases con el indicador normalizado Clase A Indicador < 0.2 Clase A Indicador < 0.2 Clase B 0.2< Indicador < 0.5 Clase B 0.2< Indicador < 0.5 Clase C 0.5< Indicador < 1.0 Clase C 0.5< Indicador < 1.0 Clase D 1.0< Indicador < 1.5 Clase D 1.0< Indicador < 1.5 Clase E Indicador > 1.5 Clase E Indicador > 1.5 Clases F y G: por determinar Clases F y G: por determinar

19 19AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Propuesta de Representación Formal de la Escala

20 20AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Índice Antecedentes Antecedentes La directiva DEEE y los métodos de cálculo: La directiva DEEE y los métodos de cálculo: Requisitos mínimos (CTE-HE) Requisitos mínimos (CTE-HE) Escala de certificación Escala de certificación Alcance mínimo de los programas Alcance mínimo de los programas Datos de partida reglamentarios Datos de partida reglamentarios Valores por defecto Valores por defecto Validación de programas alternativos Validación de programas alternativos Calibración de programas alternativos Calibración de programas alternativos CALENER: 3 Programas Oficiales de Certificación CALENER: 3 Programas Oficiales de Certificación

21 21AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Alcance mínimo de los programas Los programas de cumplimentación tendrán tres módulos básicos: Los programas de cumplimentación tendrán tres módulos básicos: Definición Geométrica, Constructiva y Operacional del edificio objeto y sus sistemas de climatización, y del edificio de referencia y sus sistemas de climatización Definición Geométrica, Constructiva y Operacional del edificio objeto y sus sistemas de climatización, y del edificio de referencia y sus sistemas de climatización Cálculo del consumo de ambos edificios en condiciones estándar Cálculo del consumo de ambos edificios en condiciones estándar Generación de la documentación administrativa Generación de la documentación administrativa

22 22AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Alcance mínimo de los programas: Definición de los edificios Definición Geométrica: Definición Geométrica: Geometría detallada 3D de la envuelta térmica y las particiones interiores relevantes para la zonificación del edificio Geometría detallada 3D de la envuelta térmica y las particiones interiores relevantes para la zonificación del edificio Definición Constructiva Definición Constructiva Definición detallada de la construcción de los cerramientos opacos, de la conductancia lineal de puentes térmicos y del factor solar, transmitancia térmica y permeabilidad al aire de los huecos Definición detallada de la construcción de los cerramientos opacos, de la conductancia lineal de puentes térmicos y del factor solar, transmitancia térmica y permeabilidad al aire de los huecos Definición Operacional Definición Operacional Se especificará para cada espacio si se trata de un espacio habitable o no habitable. Para los espacios habitables se precisará si su uso es residencial o no residencial y si está acondicionado Se especificará para cada espacio si se trata de un espacio habitable o no habitable. Para los espacios habitables se precisará si su uso es residencial o no residencial y si está acondicionado Definición de los sistemas de climatización Definición de los sistemas de climatización Se definirán como mínimo los sistemas de climatización y las unidades activas Se definirán como mínimo los sistemas de climatización y las unidades activas

23 23AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Alcance mínimo de los programas: Definición de los edificios El edificio de Referencia, se generará automáticamente y respecto al Objeto, tendrá: El edificio de Referencia, se generará automáticamente y respecto al Objeto, tendrá: La misma forma y tamaño del edificio objeto. La misma forma y tamaño del edificio objeto. La misma zonificación interior y el mismo uso de cada zona Los mismos obstáculos remotos del edificio objeto La misma zonificación interior y el mismo uso de cada zona Los mismos obstáculos remotos del edificio objeto Unas calidades constructivas de los componentes de fachada, suelo y cubierta por un lado y unos elementos de sombra por otro que garanticen el cumplimiento de la opción simplificada CTE-HE1 Unas calidades constructivas de los componentes de fachada, suelo y cubierta por un lado y unos elementos de sombra por otro que garanticen el cumplimiento de la opción simplificada CTE-HE1 La misma demanda de agua caliente sanitaria que el edificio objeto. La misma demanda de agua caliente sanitaria que el edificio objeto. El mismo nivel de iluminación que el edificio objeto. El mismo nivel de iluminación que el edificio objeto. El sistema de iluminación cumplirá estrictamente lo especificado CTE-HE3 El sistema de iluminación cumplirá estrictamente lo especificado CTE-HE3 Los sistemas de calefacción, refrigeración y ventilación y sus rendimientos serán los suministrados por el organismo competente Los sistemas de calefacción, refrigeración y ventilación y sus rendimientos serán los suministrados por el organismo competente

24 24AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Alcance mínimo de los programas: Métodos de cálculo El alcance de los métodos de cálculo susceptibles de ser utilizados para la calificación energética de edificios deberá cumplir los requerimientos especificados en el ANEXO “Marco general en el que deberá inscribirse el cálculo de la eficiencia energética de los edificios” de la Directiva europea 2002/91/CE de 16 de diciembre de 2002 relativa a la eficiencia energética de los edificios (DEEE)

25 25AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Alcance mínimo de los programas: Métodos de cálculo El cálculo del consumo se realizará mediante la expresión: El cálculo del consumo se realizará mediante la expresión: El cálculo de la demanda y del rendimiento seguirán las siguientes pautas: El cálculo de la demanda y del rendimiento seguirán las siguientes pautas:

26 26AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Alcance mínimo de los programas: Cálculo de Demanda En el documento básico HE1 de limitación de demanda se establece que: En el documento básico HE1 de limitación de demanda se establece que: Los métodos de cálculo susceptibles de ser utilizados para demostrar el cumplimiento de la opción general se basarán en cálculo hora a hora en régimen transitorio del comportamiento térmico del edificio, teniendo en cuenta de manera simultánea las solicitaciones exteriores e interiores y considerando los efectos de masa térmica

27 27AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Alcance mínimo de los programas: Cálculo de Demanda Particularización de las solicitaciones exteriores de radiación solar a las diferentes orientaciones e inclinaciones de los cerramientos de la envolvente, teniendo en cuenta las sombras propias del edificio y la presencia de otros edificios u obstáculos que pueden bloquear dicha radiación. Particularización de las solicitaciones exteriores de radiación solar a las diferentes orientaciones e inclinaciones de los cerramientos de la envolvente, teniendo en cuenta las sombras propias del edificio y la presencia de otros edificios u obstáculos que pueden bloquear dicha radiación. Determinación de las sombras producidas sobre los huecos por obstáculos de fachada tales como voladizos, retranqueos, salientes laterales etc. Determinación de las sombras producidas sobre los huecos por obstáculos de fachada tales como voladizos, retranqueos, salientes laterales etc. Ganancias y pérdidas por conducción a través de cerramientos opacos y huecos acristalados considerando la radiación absorbida. Ganancias y pérdidas por conducción a través de cerramientos opacos y huecos acristalados considerando la radiación absorbida. Transmisión de la radiación solar a través de las superficies semitransparentes teniendo en cuenta la dependencia con el ángulo de incidencia. Transmisión de la radiación solar a través de las superficies semitransparentes teniendo en cuenta la dependencia con el ángulo de incidencia.

28 28AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Alcance mínimo de los programas: Cálculo de Demanda Efecto de persianas y cortinas exteriores a través de coeficientes correctores del factor solar y de la transmitancia del hueco. Efecto de persianas y cortinas exteriores a través de coeficientes correctores del factor solar y de la transmitancia del hueco. Cálculo de infiltraciones a partir de la permeabilidad de las ventanas. Cálculo de infiltraciones a partir de la permeabilidad de las ventanas. Toma en consideración de la ventilación en términos de renovaciones/hora para las diferentes zonas y de acuerdo con unos patrones de variación horarios y estacionales. Toma en consideración de la ventilación en términos de renovaciones/hora para las diferentes zonas y de acuerdo con unos patrones de variación horarios y estacionales. Efecto de las fuentes internas, diferenciando sus fracciones radiantes y convectivas y teniendo en cuenta variaciones horarias de la intensidad de las mismas para cada zona térmica. Efecto de las fuentes internas, diferenciando sus fracciones radiantes y convectivas y teniendo en cuenta variaciones horarias de la intensidad de las mismas para cada zona térmica. Posibilidad de que los espacios se comporten a temperatura controlada o en oscilación libre Posibilidad de que los espacios se comporten a temperatura controlada o en oscilación libre Acoplamiento térmico entre zonas adyacentes del edificio que se encuentren a diferente nivel térmico Acoplamiento térmico entre zonas adyacentes del edificio que se encuentren a diferente nivel térmico

29 29AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Alcance mínimo de los programas: Cálculo de Rendimiento Cálculo del consumo horario de todos los equipos que intervengan en las necesidades energéticas, tales como: Luminarias, calderas, plantas enfriadoras, equipos autónomos en expansión directa, ventiladores, bombas, sistemas de condensación, etc. Cálculo del consumo horario de todos los equipos que intervengan en las necesidades energéticas, tales como: Luminarias, calderas, plantas enfriadoras, equipos autónomos en expansión directa, ventiladores, bombas, sistemas de condensación, etc. Cálculo del consumo horario de los equipos teniendo en cuenta el comportamiento a carga parcial de los mismos. Cálculo del consumo horario de los equipos teniendo en cuenta el comportamiento a carga parcial de los mismos. Cálculo del consumo horario de los equipos teniendo en cuenta la variación horaria de los parámetros de operación de los equipos, tales como: temperatura de distribución, temperatura del aire exterior, etc. Cálculo del consumo horario de los equipos teniendo en cuenta la variación horaria de los parámetros de operación de los equipos, tales como: temperatura de distribución, temperatura del aire exterior, etc. Cálculo de los consumos horarios asociados a las demandas sensibles y latentes. Cálculo de los consumos horarios asociados a las demandas sensibles y latentes.

30 30AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Alcance mínimo de los programas: Documentación Administrativa Los programas verificarán los requisitos mínimos del CTE relacionados: Condensaciones, Transmitancias térmicas mínimas, permeabilidades al aire mínimas de huecos Los programas verificarán los requisitos mínimos del CTE relacionados: Condensaciones, Transmitancias térmicas mínimas, permeabilidades al aire mínimas de huecos Los programas generarán un documento administrativo que permita comprobar la veracidad de los cálculos realizados durante el control administrativo de la certificación Los programas generarán un documento administrativo que permita comprobar la veracidad de los cálculos realizados durante el control administrativo de la certificación Se indicarán los elementos constructivos que requieren justificación de sus parámetros característicos Se indicarán los elementos constructivos que requieren justificación de sus parámetros característicos Se estudia la posibilidad de que parte de esa información sea enviada telemáticamente a una base de datos centralizada (regional o estatal) para el tratamiento estadístico Se estudia la posibilidad de que parte de esa información sea enviada telemáticamente a una base de datos centralizada (regional o estatal) para el tratamiento estadístico

31 31AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Índice Antecedentes Antecedentes La directiva DEEE y los métodos de cálculo: La directiva DEEE y los métodos de cálculo: Requisitos mínimos (CTE-HE) Requisitos mínimos (CTE-HE) Escala de certificación Escala de certificación Alcance mínimo de los programas Alcance mínimo de los programas Datos de partida reglamentarios Datos de partida reglamentarios Valores por defecto Valores por defecto Validación de programas alternativos Validación de programas alternativos Calibración de programas alternativos Calibración de programas alternativos CALENER: 3 Programas Oficiales de Certificación CALENER: 3 Programas Oficiales de Certificación

32 32AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Datos de partida reglamentarios Son de tres tipos: Propiedades termohigrométricas de materiales y productos de construcción Propiedades termohigrométricas de materiales y productos de construcción El Instituto Eduardo Torroja ha coordinado la preparación de un catálogo de materiales, productos y elementos constructivos El Instituto Eduardo Torroja ha coordinado la preparación de un catálogo de materiales, productos y elementos constructivos Si se usan fuentes diferentes han de justificarse los valores mediante ensayos o cálculos reconocidos Si se usan fuentes diferentes han de justificarse los valores mediante ensayos o cálculos reconocidos Condiciones operacionales Condiciones operacionales Condiciones estándar de fuentes internas y operacionales para residencial y no residencial Condiciones estándar de fuentes internas y operacionales para residencial y no residencial Datos Meteorológicos Datos Meteorológicos Únicos para todos los programas alternativos Únicos para todos los programas alternativos

33 33AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Índice Antecedentes Antecedentes La directiva DEEE y los métodos de cálculo: La directiva DEEE y los métodos de cálculo: Requisitos mínimos (CTE-HE) Requisitos mínimos (CTE-HE) Escala de certificación Escala de certificación Alcance mínimo de los programas Alcance mínimo de los programas Datos de partida reglamentarios Datos de partida reglamentarios Valores por defecto Valores por defecto Validación de programas alternativos Validación de programas alternativos Calibración de programas alternativos Calibración de programas alternativos CALENER: 3 Programas Oficiales de Certificación CALENER: 3 Programas Oficiales de Certificación

34 34AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Valores por defecto Son valores de variables cruciales en los métodos de cálculo que no se preguntan al usuario: Son valores de variables cruciales en los métodos de cálculo que no se preguntan al usuario: Coeficientes de película interiores Coeficientes de película interiores Color de particiones interiores Color de particiones interiores Distribución de radiación solar en los espacios Distribución de radiación solar en los espacios Peso del mobiliario Peso del mobiliario Datos de prestaciones por defecto para unidades activas Datos de prestaciones por defecto para unidades activas Curvas de comportamiento a carga parcial de equipos Curvas de comportamiento a carga parcial de equipos Etc. Etc.

35 35AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Índice Antecedentes Antecedentes La directiva DEEE y los métodos de cálculo: La directiva DEEE y los métodos de cálculo: Requisitos mínimos (CTE-HE) Requisitos mínimos (CTE-HE) Escala de certificación Escala de certificación Alcance mínimo de los programas Alcance mínimo de los programas Datos de partida reglamentarios Datos de partida reglamentarios Valores por defecto Valores por defecto Validación de programas alternativos Validación de programas alternativos Calibración de programas alternativos Calibración de programas alternativos CALENER: 3 Programas Oficiales de Certificación CALENER: 3 Programas Oficiales de Certificación

36 36AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Validación de programas alternativos Cumplidos los requisitos anteriores los programas han de superar unas pruebas que verifiquen su sensibilidad a los diferentes fenómenos físicos relacionados con el comportamiento térmico del edificio: Cumplidos los requisitos anteriores los programas han de superar unas pruebas que verifiquen su sensibilidad a los diferentes fenómenos físicos relacionados con el comportamiento térmico del edificio: Para el cálculo de demanda: Los tests del Task 12 de la IEA Para el cálculo de demanda: Los tests del Task 12 de la IEA Para el cálculo del consumo: Simulación de casos sencillos que abarquen un catálogo mínimo de sistemas Para el cálculo del consumo: Simulación de casos sencillos que abarquen un catálogo mínimo de sistemas

37 37AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es El programa LIDER Comparación con otros programas Demanda Anual de Calefacción y Refrigeración (serie 600: baja inercia)

38 38AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es El programa LIDER Comparación con otros programas Demanda Anual de Calefacción y Refrigeración (serie 900: alta inercia)

39 39AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Índice Antecedentes Antecedentes La directiva DEEE y los métodos de cálculo: La directiva DEEE y los métodos de cálculo: Requisitos mínimos (CTE-HE) Requisitos mínimos (CTE-HE) Escala de certificación Escala de certificación Alcance mínimo de los programas Alcance mínimo de los programas Datos de partida reglamentarios Datos de partida reglamentarios Valores por defecto Valores por defecto Validación de programas alternativos Validación de programas alternativos Calibración de programas alternativos Calibración de programas alternativos CALENER: 3 Programas Oficiales de Certificación CALENER: 3 Programas Oficiales de Certificación

40 40AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Calibración de programas alternativos El uso de la escala de certificación obtenida con el Método Oficial de Cálculo, obliga a determinar un factor de calibración de cada programa, obtenido para un conjunto de edificios representativo, de forma que: El uso de la escala de certificación obtenida con el Método Oficial de Cálculo, obliga a determinar un factor de calibración de cada programa, obtenido para un conjunto de edificios representativo, de forma que:

41 41AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Calibración de programas alternativos El uso de la escala de certificación obtenida con el Método Oficial de Cálculo, obliga a determinar un factor de calibración de cada programa, obtenido para un conjunto de edificios representativo, de forma que: El uso de la escala de certificación obtenida con el Método Oficial de Cálculo, obliga a determinar un factor de calibración de cada programa, obtenido para un conjunto de edificios representativo, de forma que: Factor de Calibración

42 42AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Índice Antecedentes Antecedentes La directiva DEEE y los métodos de cálculo: La directiva DEEE y los métodos de cálculo: Requisitos mínimos (CTE-HE) Requisitos mínimos (CTE-HE) Escala de certificación Escala de certificación Alcance mínimo de los programas Alcance mínimo de los programas Datos de partida reglamentarios Datos de partida reglamentarios Valores por defecto Valores por defecto Validación de programas alternativos Validación de programas alternativos Calibración de programas alternativos Calibración de programas alternativos CALENER: 3 Programas Oficiales de Certificación CALENER: 3 Programas Oficiales de Certificación

43 43AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es CALENER: 3 Programas Oficiales de Certificación Con fecha de finalización 15 de diciembre, CALENER se segmentará en 3 programas Con fecha de finalización 15 de diciembre, CALENER se segmentará en 3 programas CALENER Viviendas CALENER Viviendas CALENER Pequeño y Mediano Terciario CALENER Pequeño y Mediano Terciario CALENER Gran Terciario CALENER Gran Terciario Los dos primeros se basan en LIDER + Motor Propio para Simulación de Sistemas El tercero en el DOE2.2

44 44AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es

45 45AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Toda la funcionalidad de LIDER

46 46AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es

47 47AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Toda la funcionalidad de LIDER Definición del sistema de acondicionamiento

48 48AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es

49 49AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es

50 50AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es

51 51AICIA Grupo de Termotecnia 2005 jlmolina@tmt.us.es Toda la funcionalidad de LIDER Definición del sistema de acondicionamiento Cálculo de la Certificación

52 Certificación Energética de Viviendas José L. Molina AICIA - Grupo de Termotecnia Escuela Superior de Ingenieros Universidad de Sevilla CONGRÉS D’EDIFICIACIÓ SOSTENIBLE Qualificació energètica d’habitatges Mataró, 19 de Octubre de 2005
