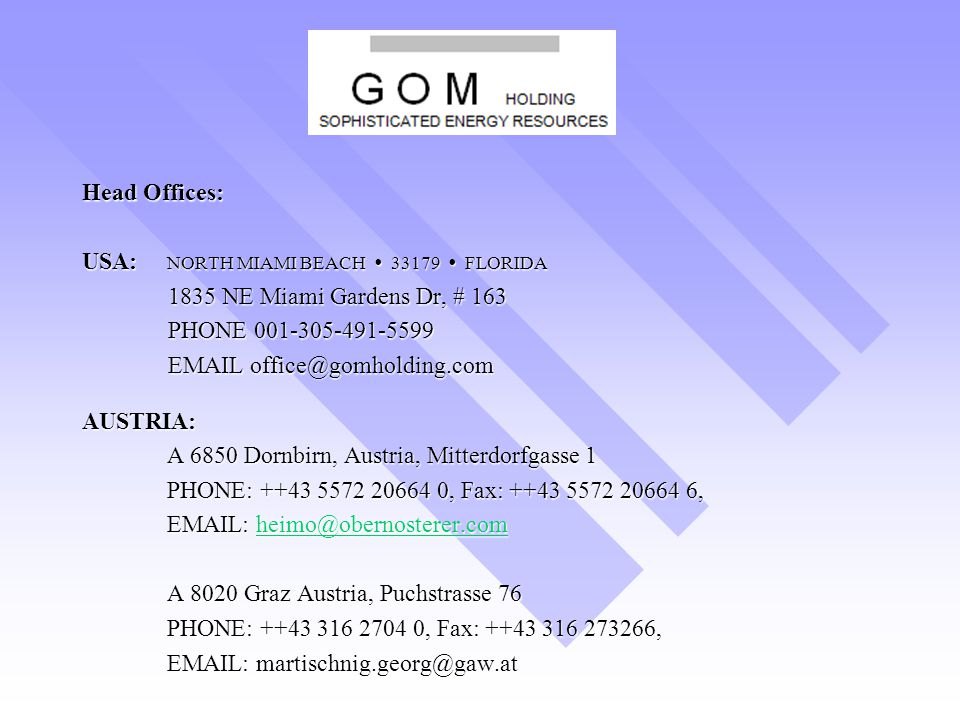

5 Head Offices: USA: NORTH MIAMI BEACH  33179  FLORIDA 1835 NE Miami Gardens Dr, # 163 PHONE 001-305-491-5599 EMAIL office@gomholding.com AUSTRIA: A 6850 Dornbirn, Austria, Mitterdorfgasse 1 PHONE: ++43 5572 20664 0, Fax: ++43 5572 20664 6, EMAIL: heimo@obernosterer.com heimo@obernosterer.com A 8020 Graz Austria, Puchstrasse 76 PHONE: ++43 316 2704 0, Fax: ++43 316 273266, EMAIL: martischnig.georg@gaw.at

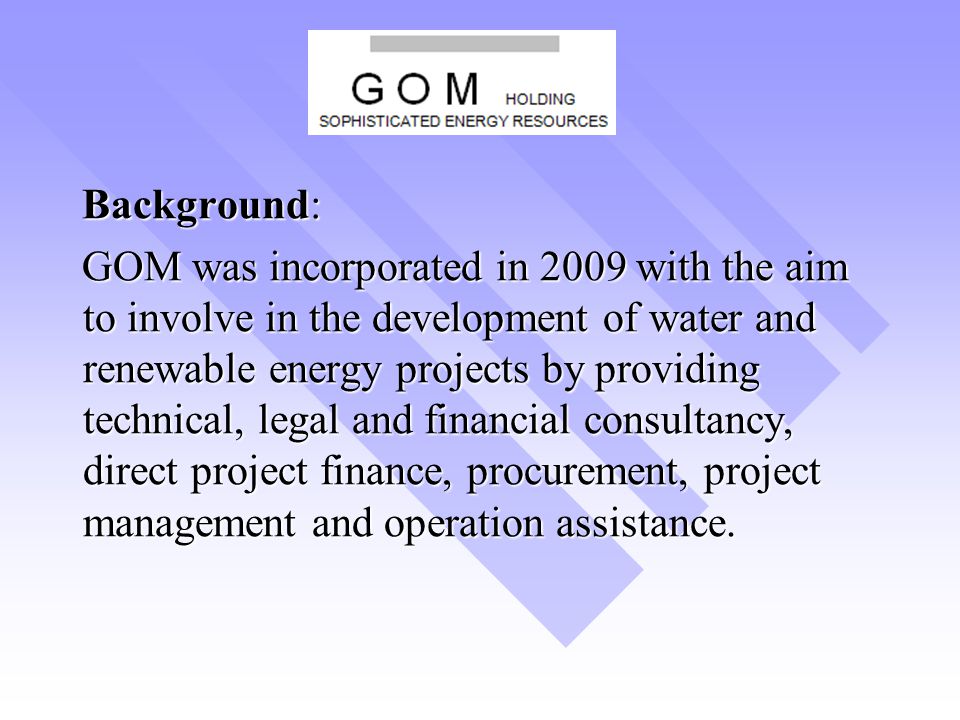

6 Background: GOM was incorporated in 2009 with the aim to involve in the development of water and renewable energy projects by providing technical, legal and financial consultancy, direct project finance, procurement, project management and operation assistance.

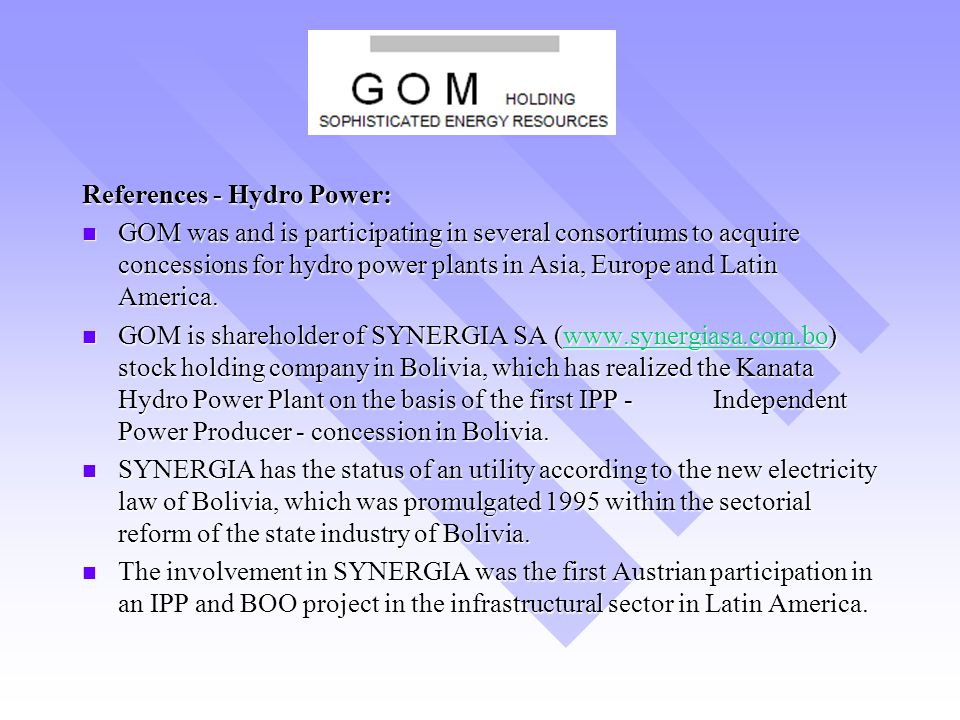

7 References - Hydro Power: GOM was and is participating in several consortiums to acquire concessions for hydro power plants in Asia, Europe and Latin America. GOM was and is participating in several consortiums to acquire concessions for hydro power plants in Asia, Europe and Latin America. GOM is shareholder of SYNERGIA SA (www.synergiasa.com.bo) stock holding company in Bolivia, which has realized the Kanata Hydro Power Plant on the basis of the first IPP - Independent Power Producer - concession in Bolivia. GOM is shareholder of SYNERGIA SA (www.synergiasa.com.bo) stock holding company in Bolivia, which has realized the Kanata Hydro Power Plant on the basis of the first IPP - Independent Power Producer - concession in Bolivia.www.synergiasa.com.bo SYNERGIA has the status of an utility according to the new electricity law of Bolivia, which was promulgated 1995 within the sectorial reform of the state industry of Bolivia. SYNERGIA has the status of an utility according to the new electricity law of Bolivia, which was promulgated 1995 within the sectorial reform of the state industry of Bolivia. The involvement in SYNERGIA was the first Austrian participation in an IPP and BOO project in the infrastructural sector in Latin America. The involvement in SYNERGIA was the first Austrian participation in an IPP and BOO project in the infrastructural sector in Latin America.

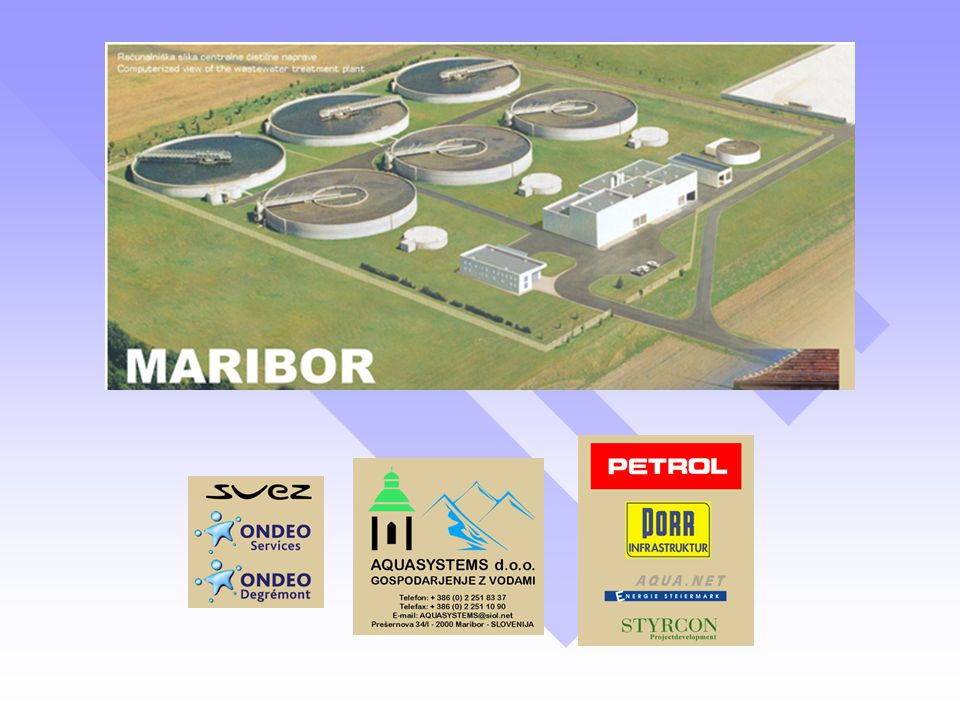

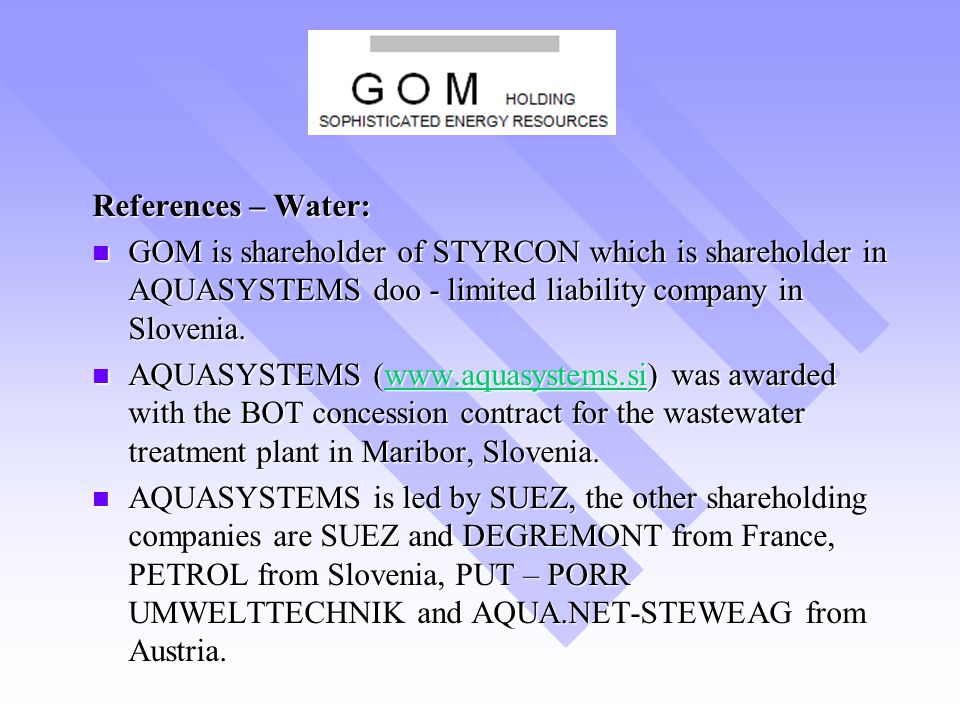

8 References – Water: GOM is shareholder of STYRCON which is shareholder in AQUASYSTEMS doo - limited liability company in Slovenia. GOM is shareholder of STYRCON which is shareholder in AQUASYSTEMS doo - limited liability company in Slovenia. AQUASYSTEMS (www.aquasystems.si) was awarded with the BOT concession contract for the wastewater treatment plant in Maribor, Slovenia. AQUASYSTEMS (www.aquasystems.si) was awarded with the BOT concession contract for the wastewater treatment plant in Maribor, Slovenia.www.aquasystems.si AQUASYSTEMS is led by SUEZ, the other shareholding companies are SUEZ and DEGREMONT from France, PETROL from Slovenia, PUT – PORR UMWELTTECHNIK and AQUA.NET-STEWEAG from Austria. AQUASYSTEMS is led by SUEZ, the other shareholding companies are SUEZ and DEGREMONT from France, PETROL from Slovenia, PUT – PORR UMWELTTECHNIK and AQUA.NET-STEWEAG from Austria.

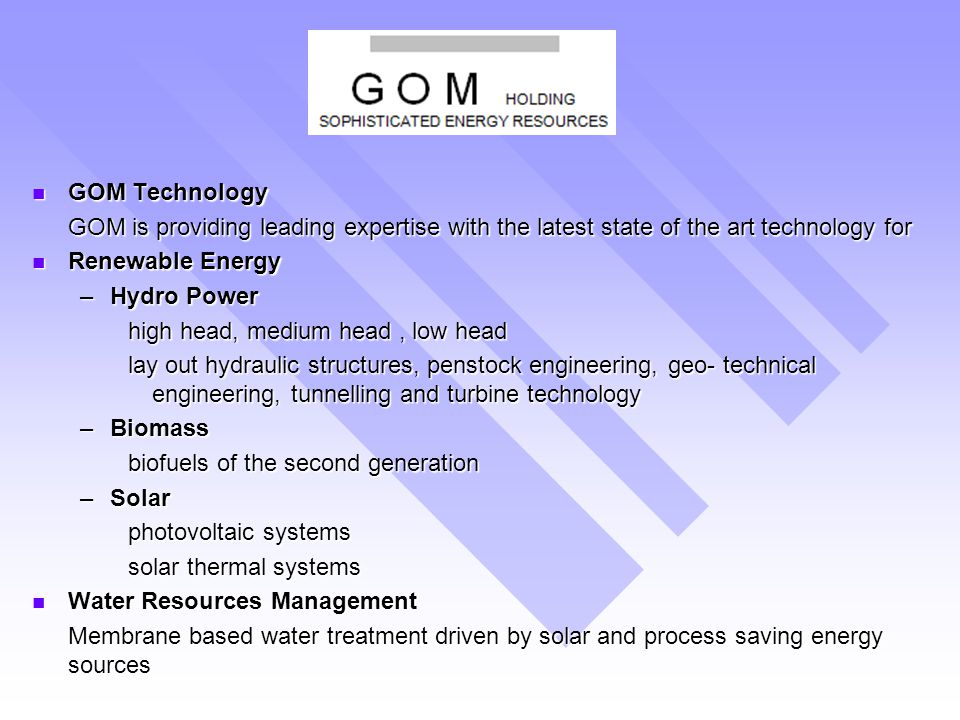

9 GOM Technology GOM Technology GOM is providing leading expertise with the latest state of the art technology for GOM is providing leading expertise with the latest state of the art technology for Renewable Energy Renewable Energy –Hydro Power high head, medium head, low head lay out hydraulic structures, penstock engineering, geo- technical engineering, tunnelling and turbine technology –Biomass biofuels of the second generation biofuels of the second generation –Solar photovoltaic systems solar thermal systems Water Resources Management Water Resources Management Membrane based water treatment driven by solar and process saving energy sources Membrane based water treatment driven by solar and process saving energy sources

10

11 Sociedad Energética Industrial y Comercial Andina S.A. (SYNERGIA S.A.) 1993: Fundación como S.R.L. 1993: Fundación como S.R.L. 1995: Sociedad Accidental Synergia S.R.L. - Styrcon 1995: Sociedad Accidental Synergia S.R.L. - Styrcon 1997: Transformación en S.A. 1997: Transformación en S.A. Grupo Austriaco: 62% Grupo Austriaco: 62% Grupo Boliviano: 25% Grupo Boliviano: 25% Grupo Australiano: 13% Grupo Australiano: 13% Objetivo General: Explotación de recursos energéticos primarios y su transformación comercial Objetivos Específicos :  Construcción de la central hidroeléctrica Kanata  Identificación y desarrollo de nuevos proyectos de generación de energía Accionistas

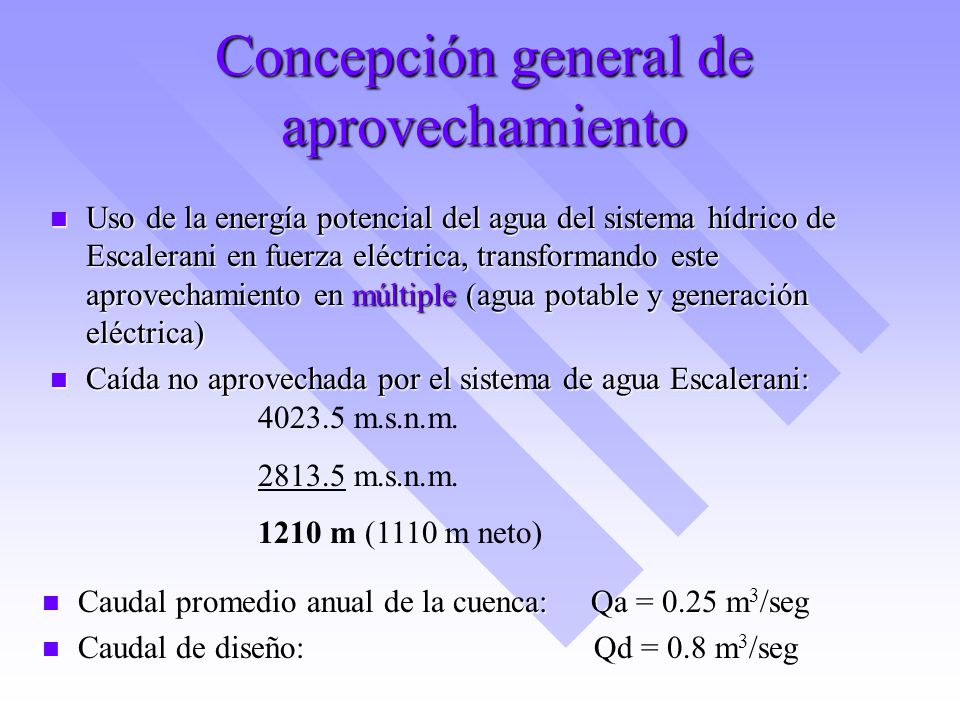

12 Concepción general de aprovechamiento Uso de la energía potencial del agua del sistema hídrico de Escalerani en fuerza eléctrica, transformando este aprovechamiento en múltiple (agua potable y generación eléctrica) Uso de la energía potencial del agua del sistema hídrico de Escalerani en fuerza eléctrica, transformando este aprovechamiento en múltiple (agua potable y generación eléctrica) Caída no aprovechada por el sistema de agua Escalerani: Caída no aprovechada por el sistema de agua Escalerani: 4023.5 m.s.n.m. 2813.5 m.s.n.m. 1210 m (1110 m neto) Caudal promedio anual de la cuenca: Qa = 0.25 m 3 /seg Caudal promedio anual de la cuenca: Qa = 0.25 m 3 /seg Caudal de diseño: Qd = 0.8 m 3 /seg Caudal de diseño: Qd = 0.8 m 3 /seg

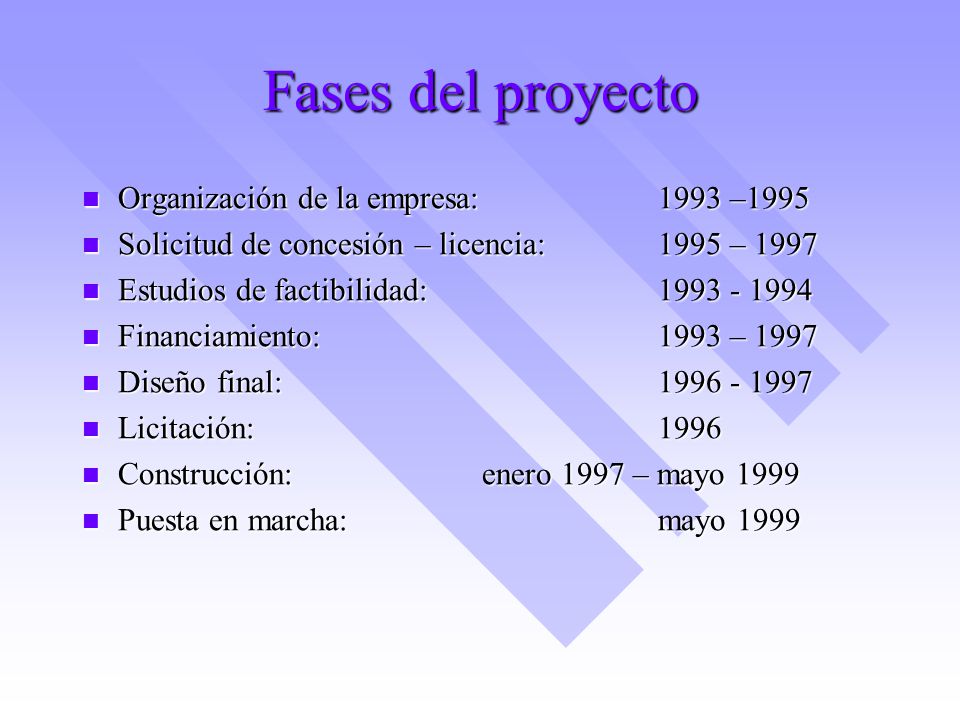

13 Fases del proyecto Organización de la empresa:1993 –1995 Organización de la empresa:1993 –1995 Solicitud de concesión – licencia:1995 – 1997 Solicitud de concesión – licencia:1995 – 1997 Estudios de factibilidad:1993 - 1994 Estudios de factibilidad:1993 - 1994 Financiamiento:1993 – 1997 Financiamiento:1993 – 1997 Diseño final:1996 - 1997 Diseño final:1996 - 1997 Licitación:1996 Licitación:1996 Construcción: enero 1997 – mayo 1999 Construcción: enero 1997 – mayo 1999 Puesta en marcha: mayo 1999 Puesta en marcha: mayo 1999

14 Estudios Synergia S.A.:Estudio de factibilidad Documentos de licitación Synergia S.A.:Estudio de factibilidad Documentos de licitación Diseño final Coordinación general. Aquaterra G.m.b.H. (Austria): Diseño tubería FoFo tramo alta presión. (UT - Graz, UT - Viena) Aquaterra G.m.b.H. (Austria): Diseño tubería FoFo tramo alta presión. (UT - Graz, UT - Viena) U.M.S.S. Lab. Geotecnia: Estabilidad macizo tramo 2 y 3 (tubería forzada). U.M.S.S. Lab. Geotecnia: Estabilidad macizo tramo 2 y 3 (tubería forzada). Estabilidad taludes de embalses

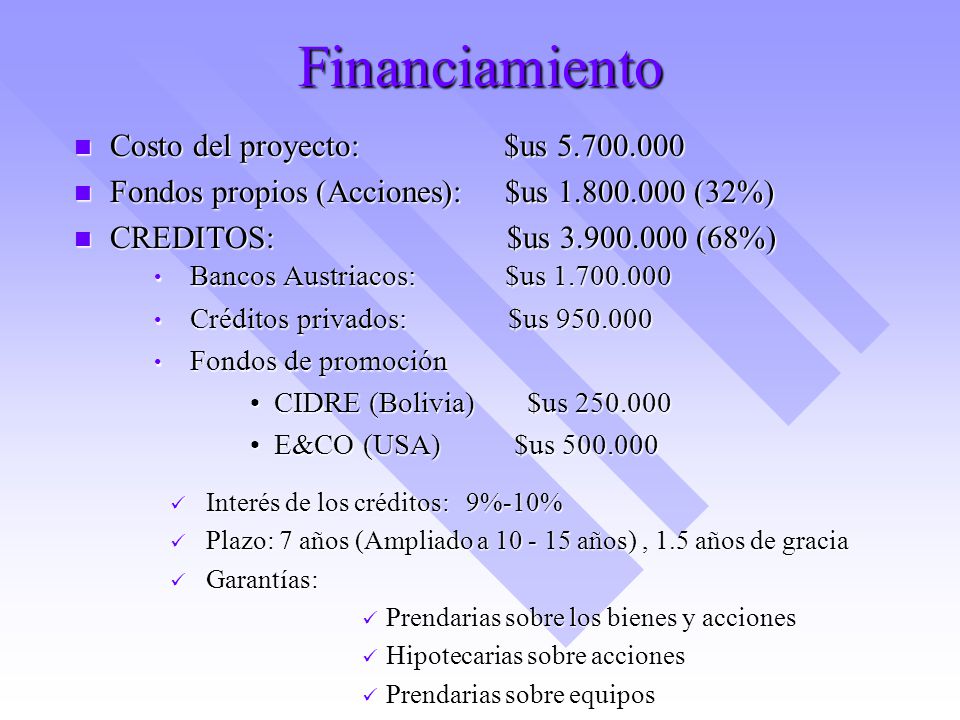

15 Financiamiento Costo del proyecto: $us 5.700.000 Costo del proyecto: $us 5.700.000 Fondos propios (Acciones): $us 1.800.000 (32%) Fondos propios (Acciones): $us 1.800.000 (32%) CREDITOS: $us 3.900.000 (68%) CREDITOS: $us 3.900.000 (68%) Bancos Austriacos: $us 1.700.000 Créditos privados: $us 950.000 Fondos de promoción CIDRE (Bolivia) $us 250.000 E&CO (USA) $us 500.000 Interés de los créditos: 9%-10% Interés de los créditos: 9%-10% Plazo: 7 años (Ampliado a 10 - 15 años), 1.5 años de gracia Plazo: 7 años (Ampliado a 10 - 15 años), 1.5 años de gracia Garantías: Garantías: Prendarias sobre los bienes y acciones Prendarias sobre los bienes y acciones Hipotecarias sobre acciones Hipotecarias sobre acciones Prendarias sobre equipos Prendarias sobre equipos

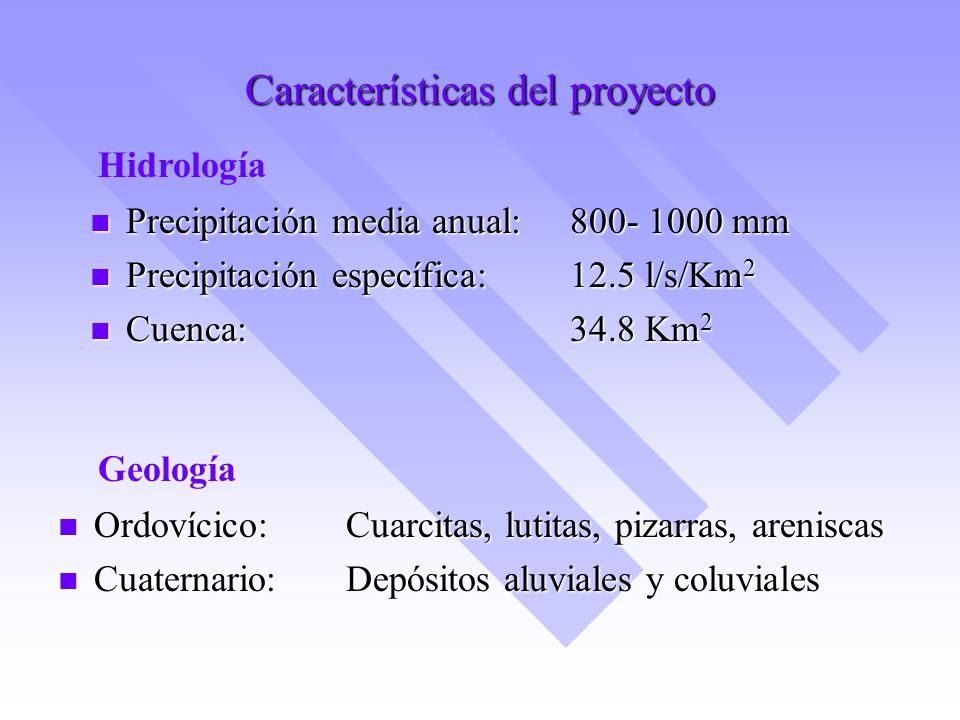

16 Características del proyecto Precipitación media anual: 800- 1000 mm Precipitación media anual: 800- 1000 mm Precipitación específica:12.5 l/s/Km 2 Precipitación específica:12.5 l/s/Km 2 Cuenca:34.8 Km 2 Cuenca:34.8 Km 2 Hidrología Ordovícico:Cuarcitas, lutitas, pizarras, areniscas Ordovícico:Cuarcitas, lutitas, pizarras, areniscas Cuaternario:Depósitos aluviales y coluviales Cuaternario:Depósitos aluviales y coluviales Geología

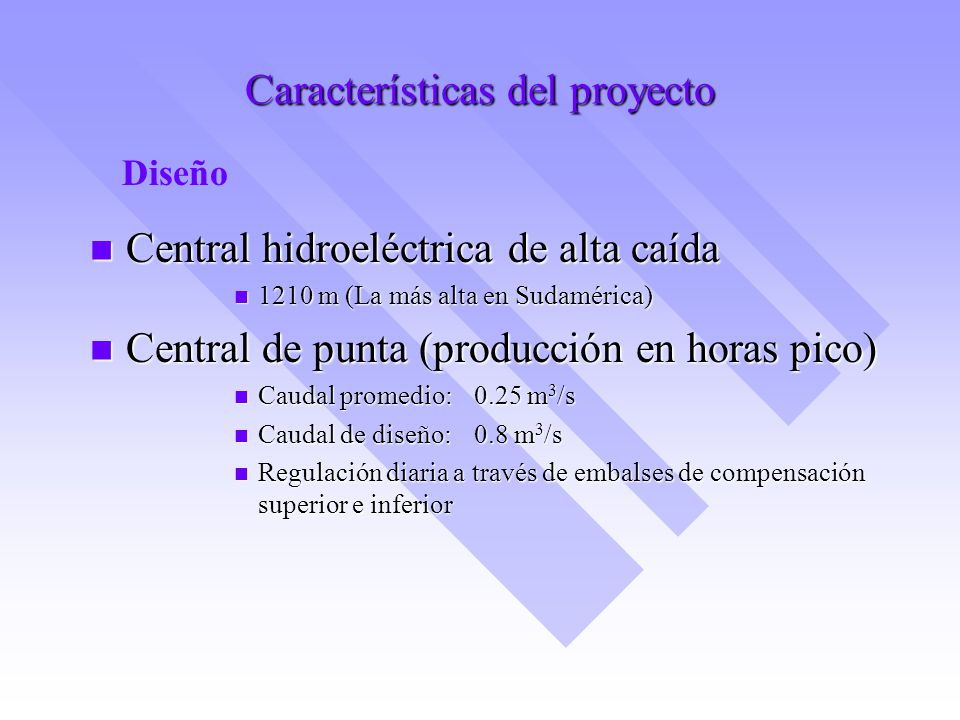

17 Características del proyecto Central hidroeléctrica de alta caída Central hidroeléctrica de alta caída 1210 m (La más alta en Sudamérica) 1210 m (La más alta en Sudamérica) Central de punta (producción en horas pico) Central de punta (producción en horas pico) Caudal promedio: 0.25 m 3 /s Caudal promedio: 0.25 m 3 /s Caudal de diseño:0.8 m 3 /s Caudal de diseño:0.8 m 3 /s Regulación diaria a través de embalses de compensación superior e inferior Regulación diaria a través de embalses de compensación superior e inferior Diseño

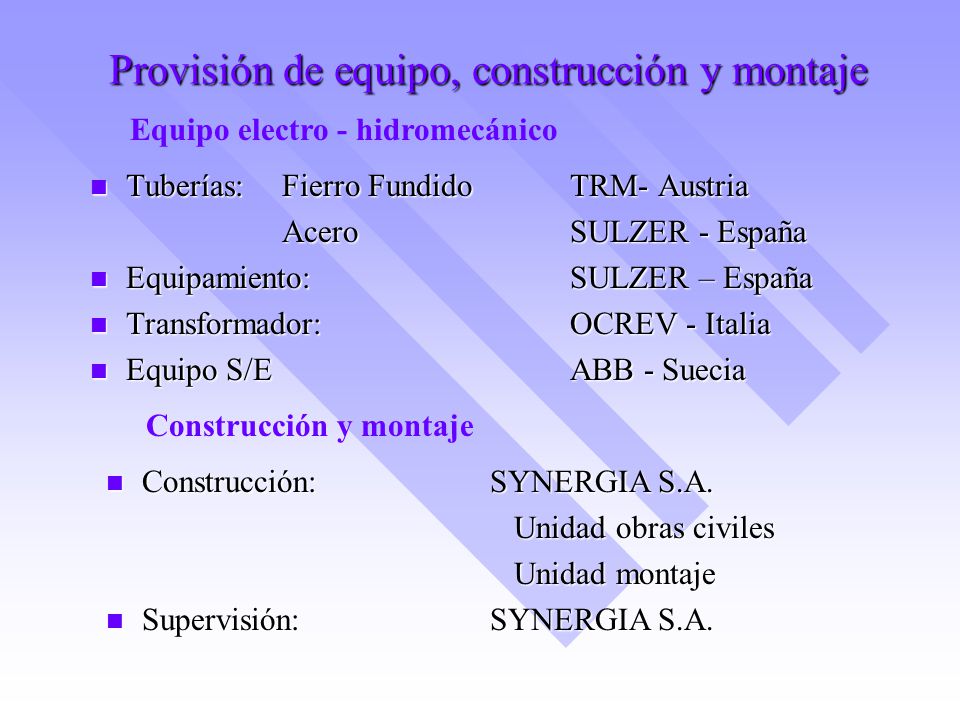

18 Provisión de equipo, construcción y montaje Equipo electro - hidromecánico Tuberías:Fierro FundidoTRM- Austria Tuberías:Fierro FundidoTRM- Austria AceroSULZER - España Equipamiento:SULZER – España Equipamiento:SULZER – España Transformador:OCREV - Italia Transformador:OCREV - Italia Equipo S/EABB - Suecia Equipo S/EABB - Suecia Construcción y montaje Construcción:SYNERGIA S.A. Construcción:SYNERGIA S.A. Unidad obras civiles Unidad obras civiles Unidad montaje Unidad montaje Supervisión:SYNERGIA S.A. Supervisión:SYNERGIA S.A.

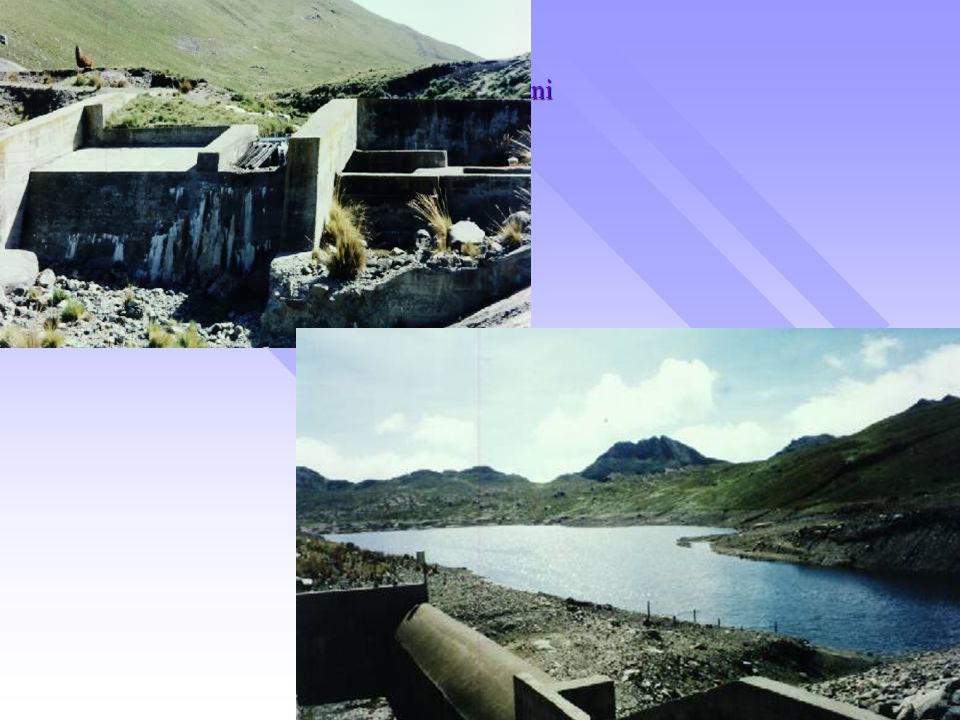

19 Toma Turuni

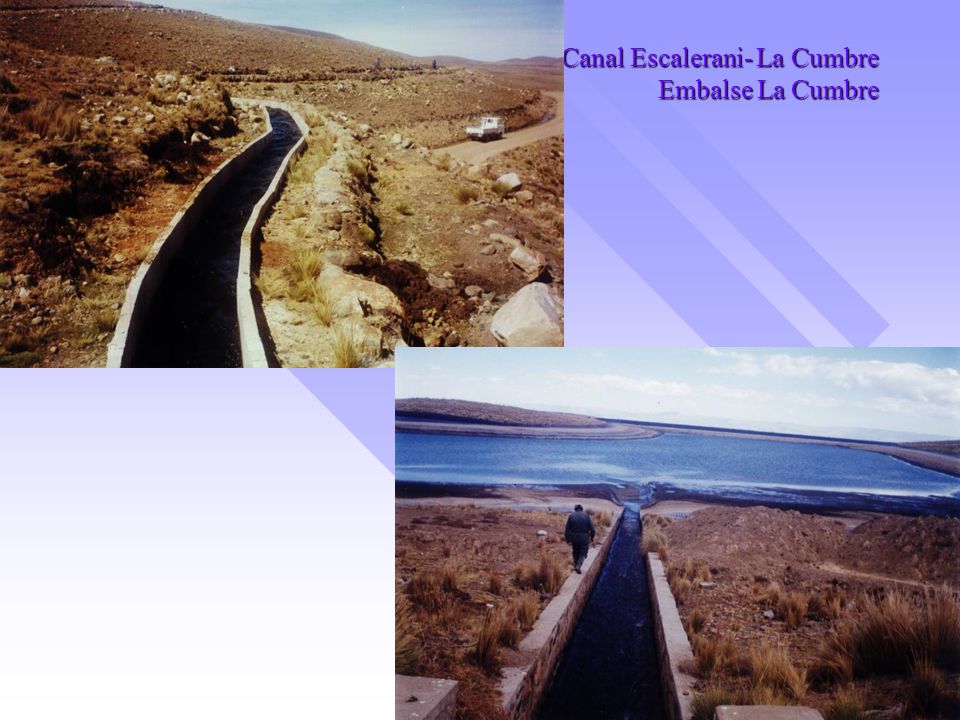

20 Canal Escalerani- La Cumbre Embalse La Cumbre Canal Escalerani- La Cumbre Embalse La Cumbre

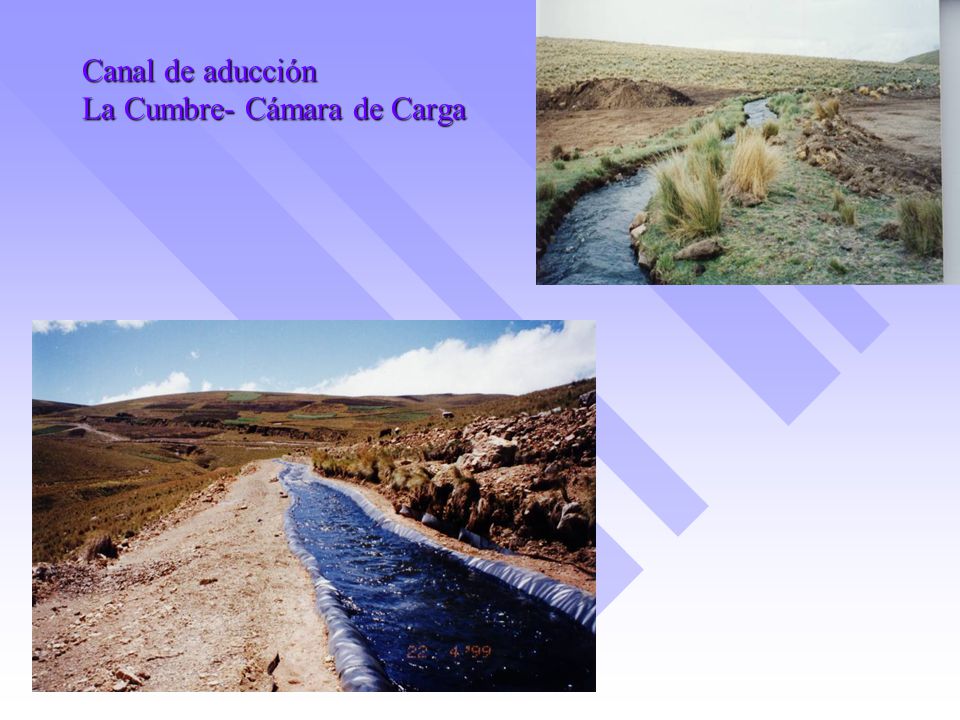

21 Canal de aducción La Cumbre- Cámara de Carga

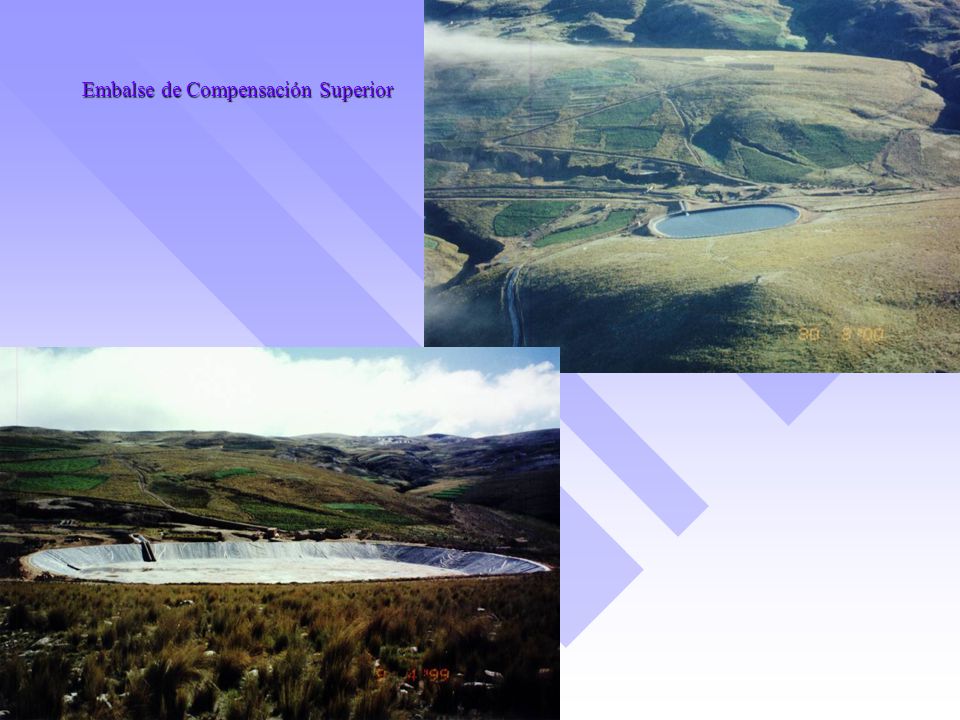

22 Embalse de Compensación Superior

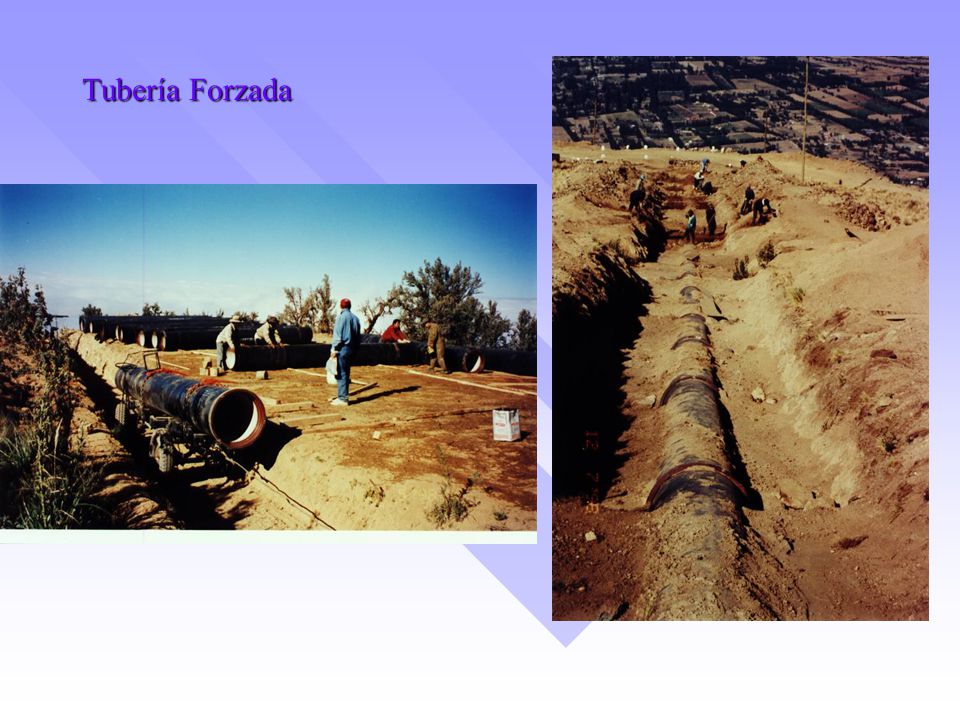

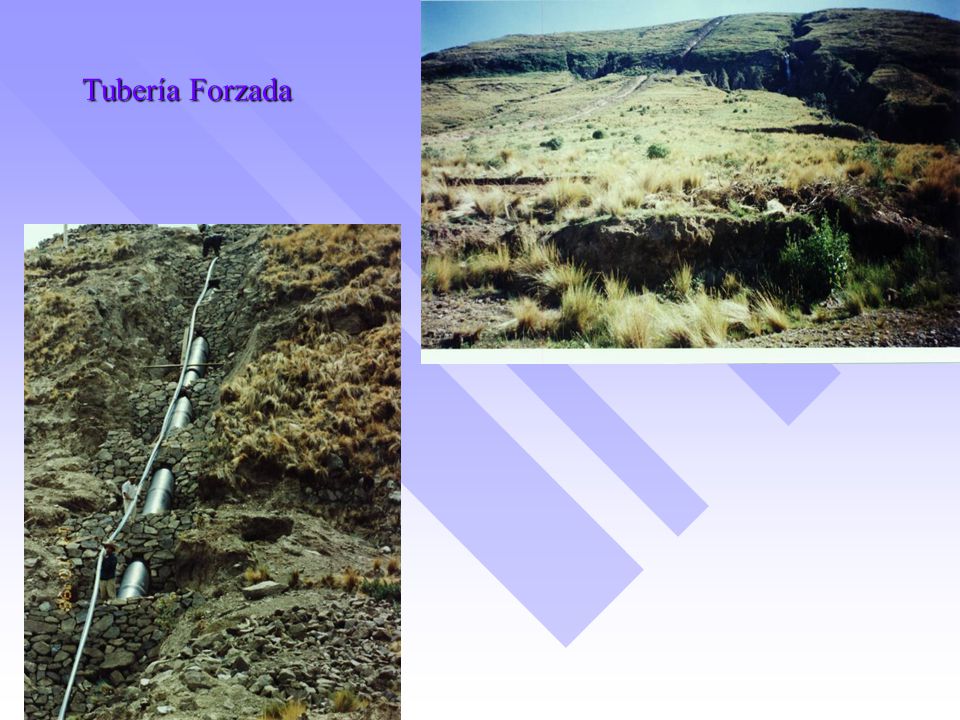

23 Tubería Forzada

24

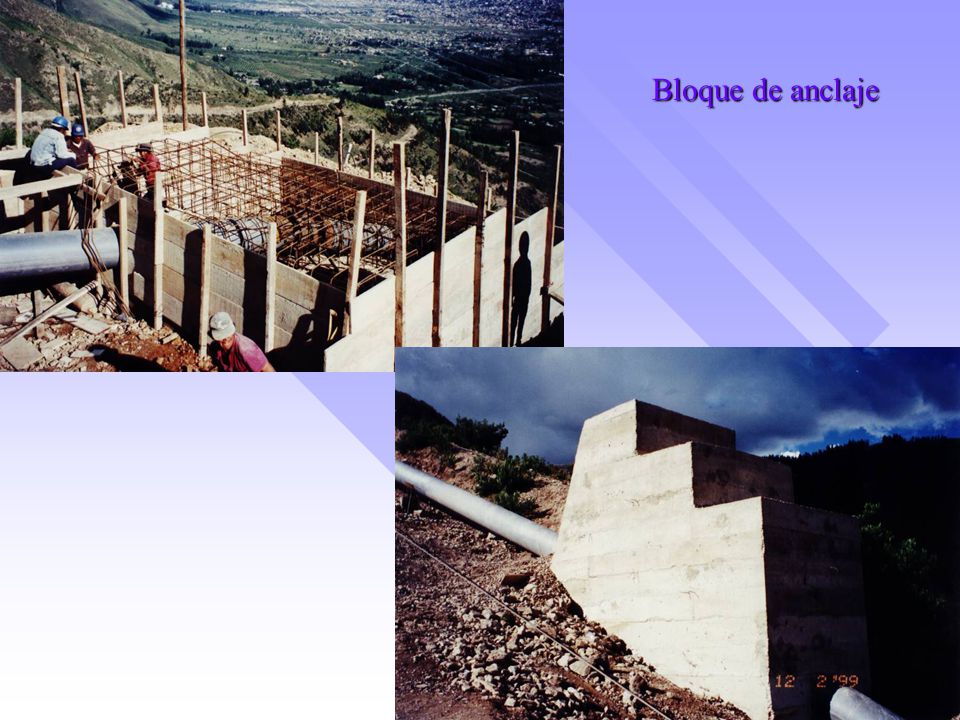

25 Bloque de anclaje

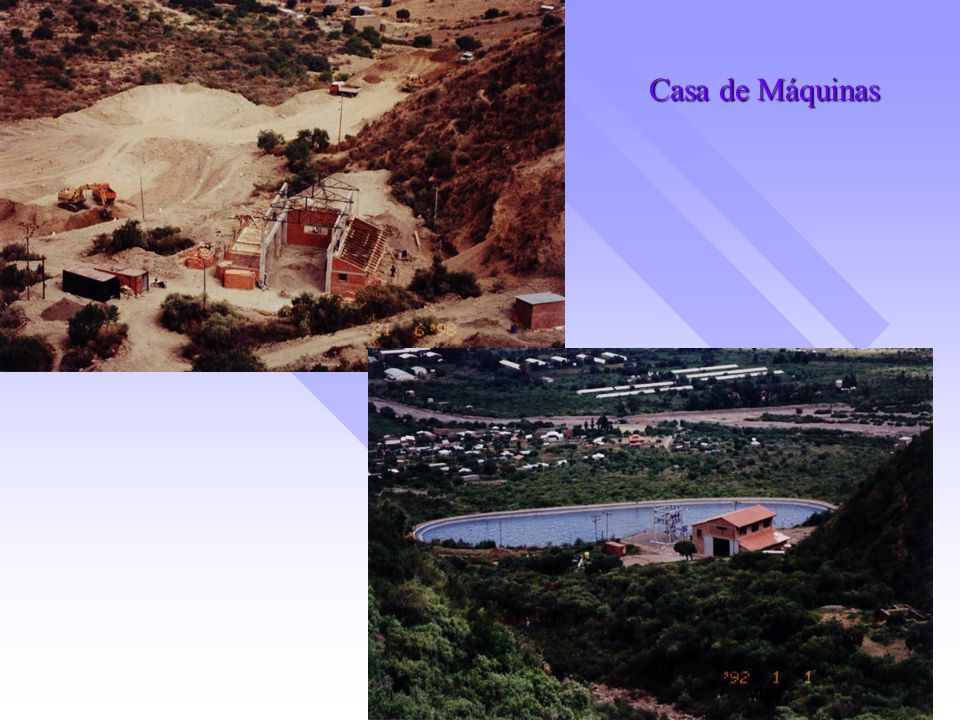

26 Casa de Máquinas

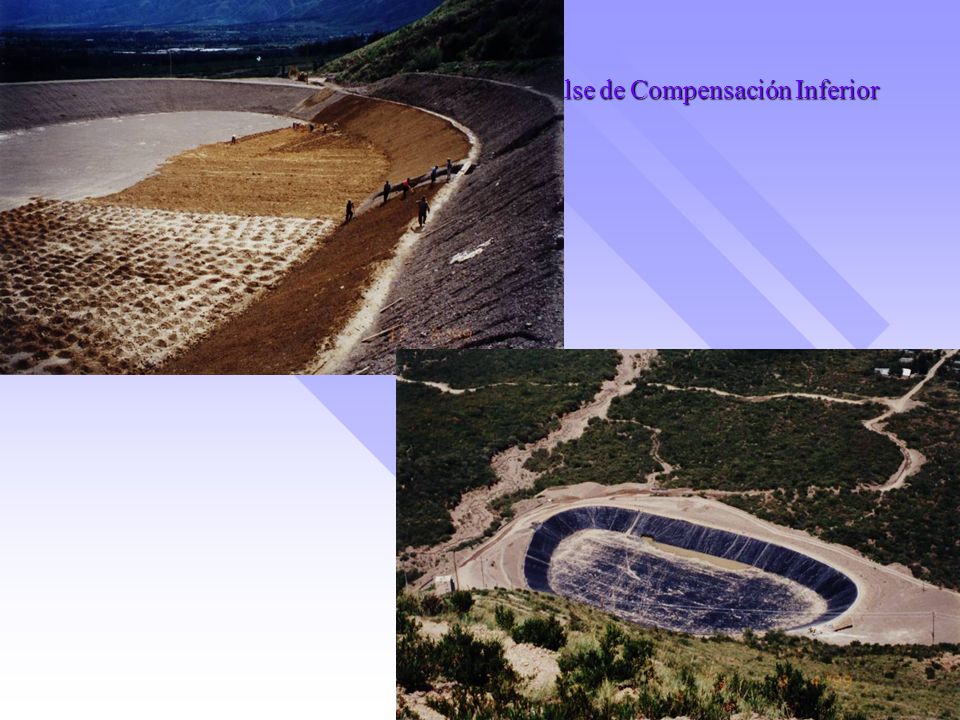

27 Embalse de Compensación Inferior
