1 Tarea 3 corriente eléctrica y ley de ampere FEM 2012
Carlos Javier Medina Cód G1N16Carlos Tarea 3 corriente eléctrica y ley de ampere FEM 2012

2 2.Cuántos electrones se necesitan para tener un amperio?

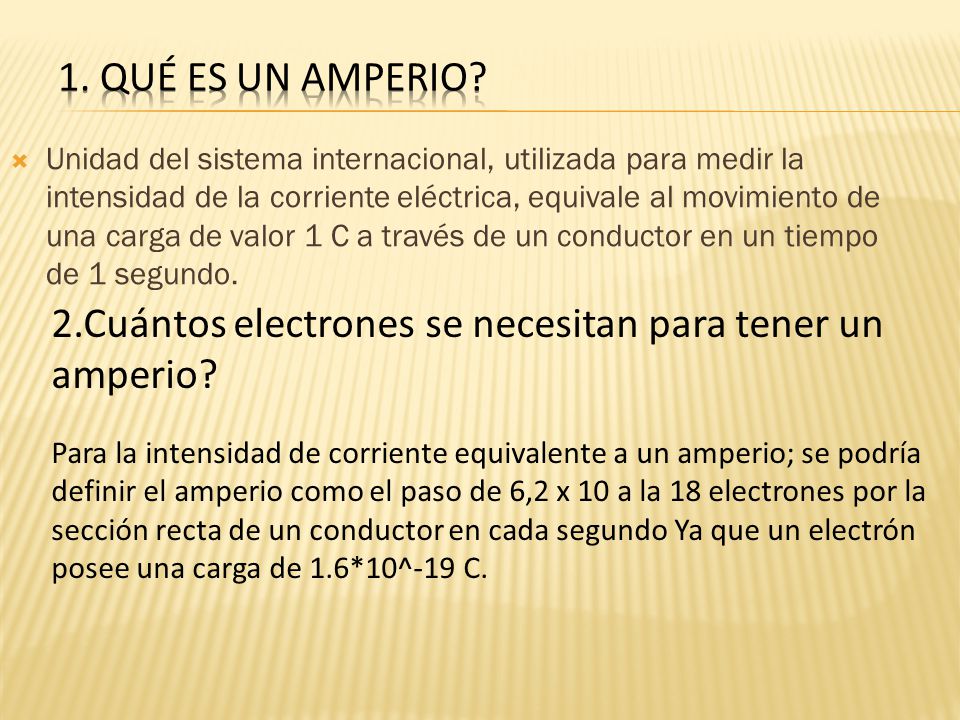

1. Qué es un Amperio? Unidad del sistema internacional, utilizada para medir la intensidad de la corriente eléctrica, equivale al movimiento de una carga de valor 1 C a través de un conductor en un tiempo de 1 segundo. 2.Cuántos electrones se necesitan para tener un amperio? Para la intensidad de corriente equivalente a un amperio; se podría definir el amperio como el paso de 6,2 x 10 a la 18 electrones por la sección recta de un conductor en cada segundo Ya que un electrón posee una carga de 1.6*10^-19 C.

3 3. Qué es un Tesla, un Gauss. El Tesla y el Gauss son la unidades utilizadas por el sistema internacional y por el sistema cegesimal para expresar la medida del campo magnético. Conversion gauss a Tesla Unidades Tesla

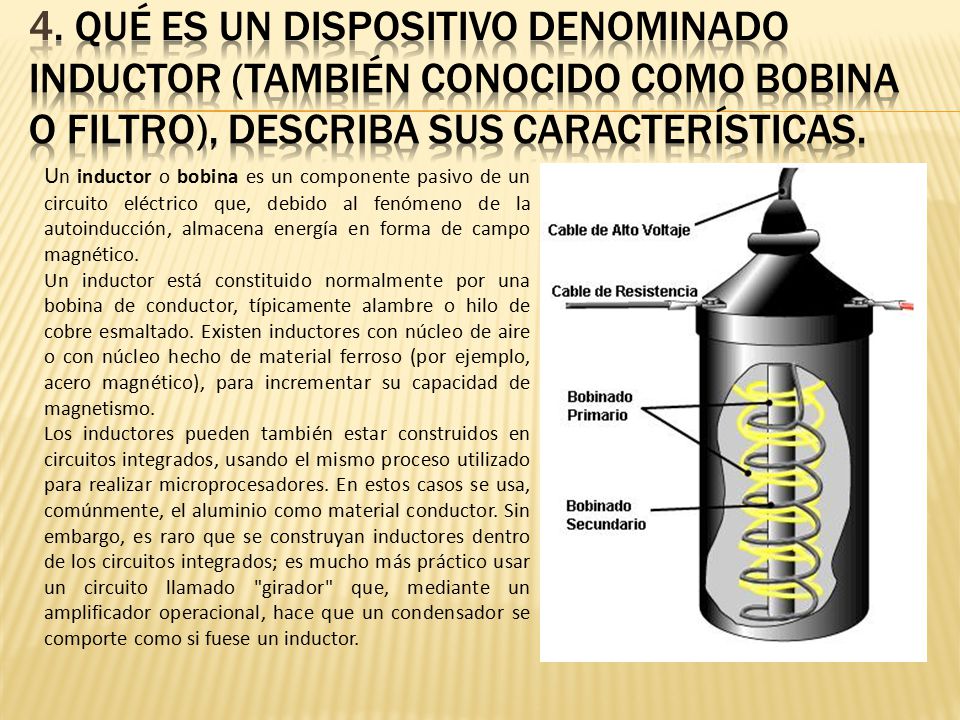

4 4. Qué es un dispositivo denominado inductor (también conocido como bobina o filtro), describa sus características. Un inductor o bobina es un componente pasivo de un circuito eléctrico que, debido al fenómeno de la autoinducción, almacena energía en forma de campo magnético. Un inductor está constituido normalmente por una bobina de conductor, típicamente alambre o hilo de cobre esmaltado. Existen inductores con núcleo de aire o con núcleo hecho de material ferroso (por ejemplo, acero magnético), para incrementar su capacidad de magnetismo. Los inductores pueden también estar construidos en circuitos integrados, usando el mismo proceso utilizado para realizar microprocesadores. En estos casos se usa, comúnmente, el aluminio como material conductor. Sin embargo, es raro que se construyan inductores dentro de los circuitos integrados; es mucho más práctico usar un circuito llamado "girador" que, mediante un amplificador operacional, hace que un condensador se comporte como si fuese un inductor.

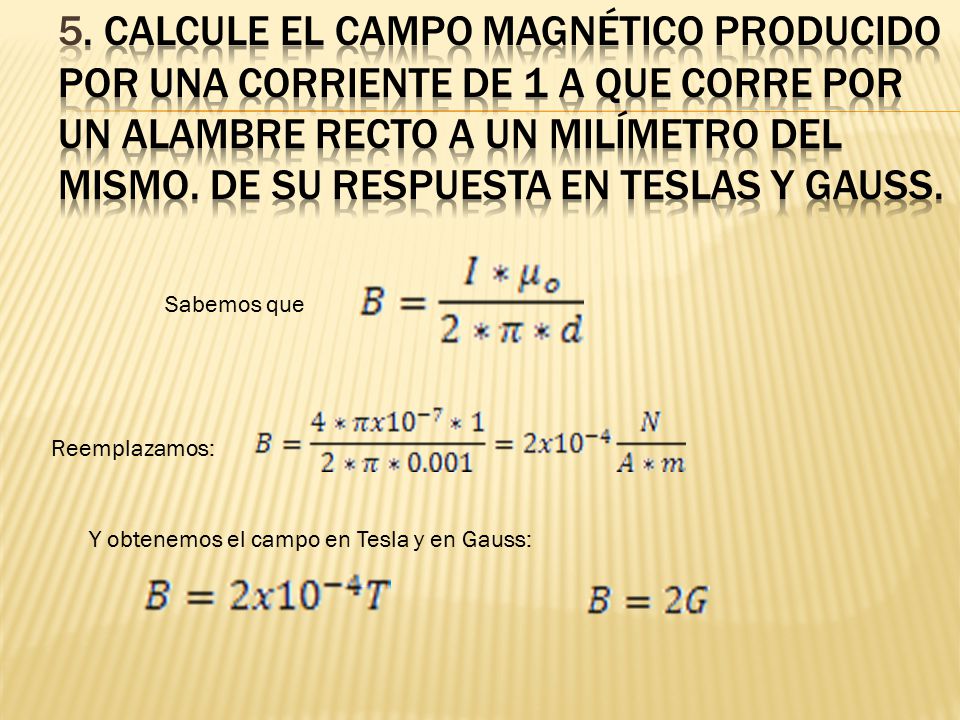

5 5. Calcule el campo magnético producido por una corriente de 1 A que corre por un alambre recto a un milímetro del mismo. De su respuesta en Teslas y Gauss. Sabemos que Reemplazamos: Y obtenemos el campo en Tesla y en Gauss:

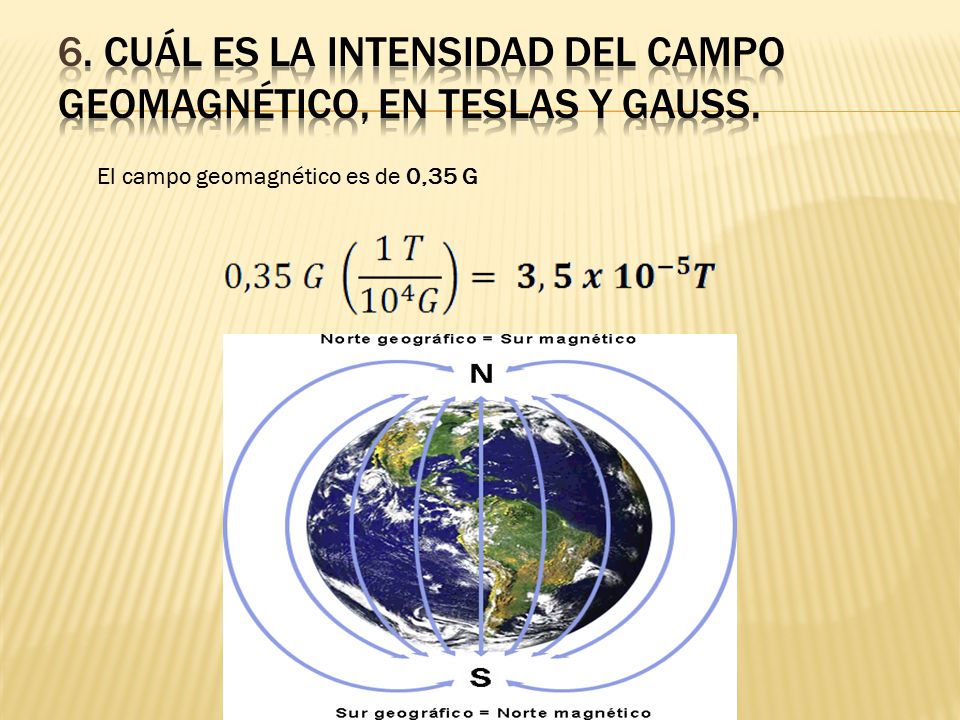

6 6. Cuál es la intensidad del campo geomagnético, en Teslas y Gauss.
El campo geomagnético es de 0,35 G

7 Campo magnético -> *Para N = 100 espiras: *Para N = 10000 espiras:

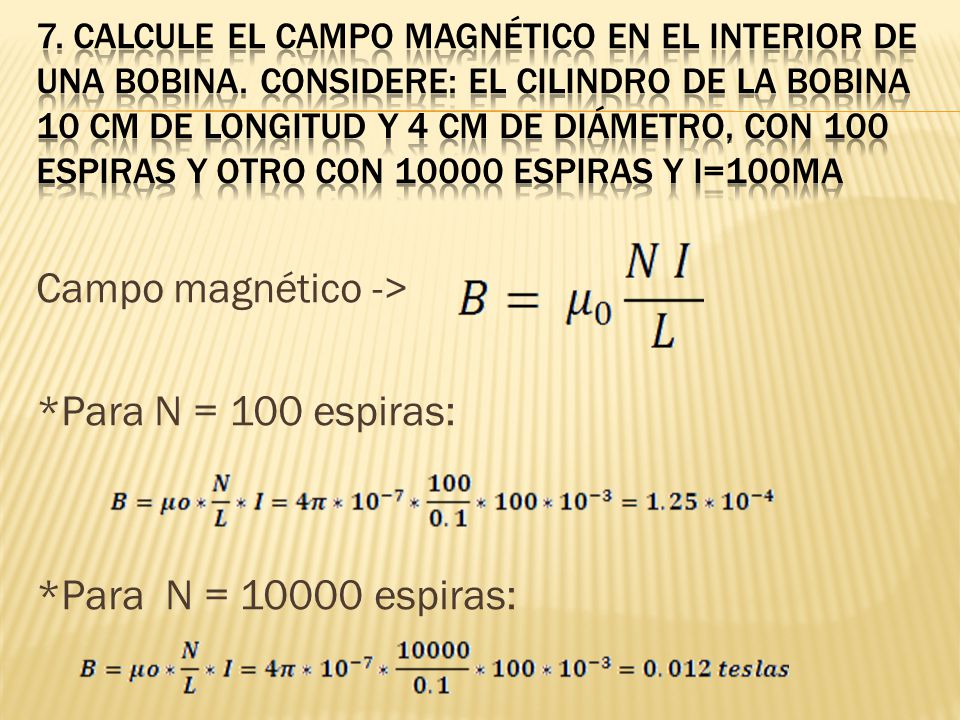

7. Calcule el campo magnético en el interior de una bobina. Considere: el cilindro de la bobina 10 cm de longitud y 4 cm de diámetro, con 100 espiras y otro con espiras y I=100mA Campo magnético -> *Para N = 100 espiras: *Para N = espiras:
