1 ARQ. ALVARO COUTIÑO G. Carnet   ING. HUGO RODAS MAROTTA. Carnet I486320

2 Proyecto Construcción MS PROJECT Palestina de Los Altos Quetzaltenango.
Ubicación

3 FICHA TECNICA Nombre del Proyecto: PROYECTO DE CONSTRUCCIÓN.
Ubicación: Quetzaltenango, Guatemala. Tiempo de Ejecución Programado en días: 405 Fecha de Inicio: 10 de Julio de 2,013 Fecha de Finalización: de Mayo 2014 Monto del Contrato: Q1,754,123.26

4 PLANIFICACION

5 PLANIFICACION

6 PLANIFICACION

7 PERMISOS Y LICENCIAS Construcción. 183 días lun 20/10/14 mié 01/07/15
Nombre de tarea Duración Comienzo Fin Predecesoras Nombres de los recursos Construcción. 183 días lun 20/10/14 mié 01/07/15 Permisos y licencias 61 días lun 12/01/15 Adjudicación contrato 1 día Constructor Planificacion 30 días mar 21/10/14 lun 01/12/14 2 Tramites en municipalidad mar 02/12/14 3 Tramites en Ministerio de Ambiente 16 días mar 23/12/14 2,3

8 Trabajos Preliminares
Nombre de tarea Duración Comienzo Fin Predecesoras Nombres de los recursos TRABAJOS PRELIMINARES 107 días lun 20/10/14 mar 17/03/15 LIMPIEZA Y CHAPEO 1.8 días mié 14/01/15 4,5 Constructor TRAZO Y ESTAQUEADO 2 días mar 13/01/15 jue 15/01/15 7FC-1 día DEMOLICION DE CONSTRUCCION EXISTENTE ( Incluye extraccion de Material ) 3 días lun 19/01/15 7 zanjeo 5 días lun 26/01/15 9 BODEGA Y GUARDIANIA 6 días lun 30/03/15 8,9 ROTULO DEL PROYECTO 1 día NIVELACION DEL TERRENO 8 días jue 09/04/15 9,11,12

9 Trabajos Preliminares

10 ESTRUCTURAS Nombre de tarea Duración Comienzo Fin Predecesoras
Nombres de los recursos ESTRUCTURAS 90 días vie 02/01/15 vie 08/05/15 Z-1, ZAPATAS (1.00 X 1.00 X 0.25; No. en ambos sentidos) 2 días jue 09/04/15 lun 13/04/15 13 Constructor Z-2, ZAPATAS (1.50 X 1.50; X 0.25 No. en ambos sentidos) mié 15/04/15 15 Centrado de zapatas lun 26/01/15 mié 28/01/15 10 CIMIENTO CORRIDO CC-1 (0.6x 0.20m; 3 No. 3 + Esl 0.20) 3 días lun 20/04/15 16 SOLERA DE HUMEDAD (0.14 x 0.20m; 4 No. 3 + Est 0.15) 4 días vie 24/04/15 18 SOLERA INTERMEDIA (0.14 x 0.20m; 4 No. 3 + Est 0.15) jue 30/04/15 19 SOLERA CORONA (0.14 x 0.20m; 4 No. 3 + Est 0.15) mié 06/05/15 20 COLUMNAS C-1 (0.14 x 0.20m; 6 No. 4 + Est ESL No. 0.15m) 5 días mié 13/05/15 21 COLUMNAS C-2 (0.15 x 0.14m; 4 No. 3 + Est 0.15) lun 18/05/15 22 COLUMNAS C-3 (0.10 x 0.14m; 2 No. 3 + Esl 0.15) jue 21/05/15 23 Centrado de columnas 1 día? jue 16/04/15 15,16 SILLAR DE VENTANA TIPO 1(0.10 x 0.15m; 2 No. 3 + Esl 0.15) lun 25/05/15 24 FUNDICION DE MODULO DE GRADAS, CON HUELLA DE 30 CMS Y CONTRAHUELLA DE 18 CMS, INCLUYE EL ARMADO CON HIERRO No CMS EN AMBOS SENTIDOS 6 días mar 02/06/15 26

11 ESTRUCTURAS

12 ESTRUCTURAS Zapatas y columnas

13 MUROS 83 días lun 20/10/14 mié 11/02/15 3 días mié 22/10/14
Nombre de tarea Duración Comienzo Fin Predecesoras Nombres de los recursos MURO 83 días lun 20/10/14 mié 11/02/15 MURO DE CIMENTACION ( 0,14X0,19X0,39 de 50 Kg) 3 días mié 22/10/14 Constructor LEVANTADO DE MURO CONSTRUCCIÓN (0.14 x 0.19 x 0.39m de 50 Kg/cm2 incluye andamio) 60 días jue 23/10/14 mié 14/01/15 29 LEVANTADO DE MUROS TABIQUES 0.60 MTS CON HIERRO No. 3 (0.09 x 0.19 x 0.39m de 35Kg/cm2 incluye andamio) 10 días mié 05/11/14 VIGA 1 (0.20x0.30 m, 8 No. 5 corridos, + 2 bastones No. 5 en cama superior y 2 bastones cama inferior, est. No. 0.15m) 5 días jue 15/01/15 mié 21/01/15 30 VIGA 2 (0.15x0.30 m, 4 No. 5 corridos, + 2 bastones No. 5 en cama superior y 2 bastones No. 5 cama inferior, est. No. 0.15m) VIGA 3 (0.15x0.25 m, 4 No. 5 corridos, + 2 bastones No. 5 en cama superior y 2 bastones No. 5 cama inferior, est. No. 0.15m) LOSA DE 0.12 m DE PERALTE (No m, ambos sentidos) 15 días jue 22/01/15 32,33,34

14 MUROS

15 MUROS Levantado de muros

16 INSTALACIONES HIDRÁULICAS
Nombre de tarea Duración Comienzo Fin Predecesoras Nombres de los recursos INSTALACIONES HIDRAULICAS 54.6 días jue 12/02/15 mié 29/04/15 TUBERIA DE PVC 1/2" DE 315 PSI(incluye instalación y accesorios) 2 días vie 24/04/15 mar 28/04/15 19 Plomería y drenajes TUBERIA DE PVC 3/4" DE 250 PSI (incluye instalación y accesorios) 3 días TUBERIA DE PVC 1" DE 250 PSI (incluye instalación y accesorios) 1 día lun 27/04/15 TUBERIA DE PVC 2" DE 125 PSI(incluye instalación y accesorios) lun 16/02/15 35 TUBERIA DE PVC 3" DE 125 PSI(incluye instalación y accesorios) TUBERIA DE PVC 4" DE 125 PSI (incluye instalación y accesorios) CAJA UNION DE 0.84x0.84x0.71 mts 6 días jue 19/02/15

17 INSTALACIONES HIDRÁULICAS

18 INSTALACIONES ELECTRICAS
Nombre de tarea Duración Comienzo Fin Predecesoras Nombres de los recursos INSTALACIONES ELECTRICAS 22 días jue 15/01/15 vie 13/02/15 SUMINISTRO E INSTALACION DE TOMACORRIENTES 120 V 10 días mié 28/01/15 30 Electricidad y energía SUMNISTRO E INSTALACION DE TABLERO DE 8 POLOS, (incluye la instalación de 4 flipones de 15 A de 110 V y 3 flipones de 20 A de 110 V) 2 días jue 12/02/15 35 SUMINISTRO E INSTALACION DE REFLECTOR DOBLE 3 días lun 19/01/15 SUMINISTRO E INSTALACION DE INTERRUPTOR SIMPLE 5 días mié 21/01/15 SUMINISTRO E INSTALACION DE INTERRUPTOR DOBLE SUMINISTRO E INSTALACION DE INTERRUPTOR 3-W vie 16/01/15

19 INSTALACIONES ELECTRICAS

20 ACABADOS 75 días jue 12/02/15 mié 27/05/15 30 días jue 05/03/15
Nombre de tarea Duración Comienzo Fin Predecesoras Nombres de los recursos ACABADOS 75 días jue 12/02/15 mié 27/05/15 REPELLO DE MURO Y CIELO 30 días jue 05/03/15 mié 15/04/15 35FC+15 días Constructor CERNIDO DE MURO Y CIELO 15 días jue 16/04/15 mié 06/05/15 52,46 PINTURA LATEX EN PARED Y CIELO (para interior) 10 días jue 14/05/15 53FC+5 días Pintura y acabados PINTURA DE ACEITE EN PARED (para exterior) 5 días mié 20/05/15 SUMINISTRO E INSTALACION DE AZULEJO 11 días jue 07/05/15 jue 21/05/15 53 APLICACIÓN DE MEZCLON MAS IMPERMEABILIZANTE EN LOSA EXTERIOR 3 días lun 16/02/15 35

21 ACABADOS

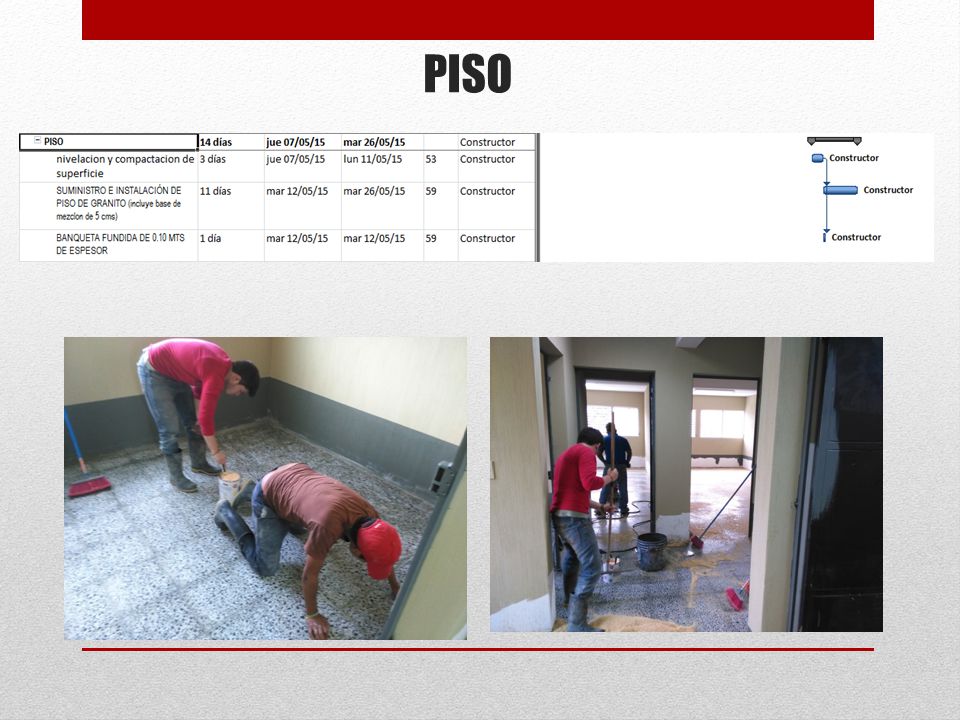

22 PISO Nombre de tarea Duración Comienzo Fin Predecesoras Nombres de los recursos PISO 14 días jue 07/05/15 mar 26/05/15 nivelacion y compactacion de superficie 3 días lun 11/05/15 53 Constructor SUMINISTRO E INSTALACIÓN DE PISO DE GRANITO (incluye base de mezclon de 5 cms) 11 días mar 12/05/15 59 BANQUETA FUNDIDA DE 0.10 MTS DE ESPESOR 1 día

23 PISO

24 ARTEFACTOS SANITARIOS
Nombre de tarea Duración Comienzo Fin Predecesoras Nombres de los recursos ARTEFACTOS SANITARIOS 6 días vie 22/05/15 vie 29/05/15 37,38,39,40,41,42,43 SUMINISTRO E INSTALACIÓN DE LAVAMANOS (incluye accesorios) 56 Plomería y drenajes SUMINISTRO E INSTALACIÓN DE URINAL (incluye accesorios) SUMINISTRO E INSTALACIÓN DE INODOROS (incluye accesorios) SUMINISTRO E INSTALACIÓN DE LA DUCHA (incluye llave, reposadera, accesorios y bordillo) SUMNISTRO E INSTALACION DE GRIFO

25 ARTEFACTOS SANITARIOS

26 PUERTAS Y VENTANAS 24 días mié 27/05/15 lun 29/06/15 60 Herrería
Nombre de tarea Duración Comienzo Fin Predecesoras Nombres de los recursos PUERTAS Y VENTANAS 24 días mié 27/05/15 lun 29/06/15 P-1, SUMINISTRO E INSTALACIÓN DE PORTON CORREDIZO DE METAL (de 4.00 x 2.10m incluye chapa de primera calidad) 60 Herrería P-2, SUMINISTRO E INSTALACIÓN DE PUERTA DE METAL DE DOS HOJAS (de 1.50 x 2.10m incluye chapa de primera calidad) P-3, SUMINISTRO E INSTALACIÓN DE PUERTA DE METAL (de 0.90 x 2.10m incluye chapa de primera calidade) P-4, SUMINISTRO E INSTALACIÓN DE PUERTA DE METAL (de 0.80 x 2.10m incluye chapa de primera calidad) P-5, SUMINISTRO E INSTALACIÓN DE PUERTA DE METAL (de 0.70 x 1.80m de alto incluye pasador) P-6, SUMINISTRO E INSTALACIÓN DE PUERTA DE METAL (de 0.70 x 2.10m incluye chapa de primera calidad) SUMINISTRO E INSTALACIÓN DE VENTANA DE MARCO DE ALUMINIO Y VIDRIO PALETEADO DE 5 MM DE ESPESOR Ventanería y puertas BARROTES No MARCO DE ANGULAR DE 1"x1"x1/8" entrega artefactos sanitarios 0 días vie 29/05/15 62 entrega puertas y herrería 69,70,71,72,73,74,75,76

27 PUERTAS Y VENTANAS

28 PUERTAS Y VENTANAS

29 OBRAS COMPLEMENTEARIAS
Nombre de tarea Duración Comienzo Fin Predecesoras Nombres de los recursos JARDINERAS + TIERRA NEGRA + FACHALETA + ORNAMENTACION 10 días mié 27/05/15 mar 09/06/15 60 Constructor FACHALETA DE LADRILLO TRADICIONAL DE 6.5X239 6 días mié 10/06/15 Mié 17/06/15 BARANDA DE METAL CON TUBO CUADRADO DE 1", CON UNA ALTURA DE 1 MT PARA MODULO DE GRADAS 4 días lun 01/06/15

30 OBRAS COMPLEMENTEARIAS

31 MOBILIARIO Y EQUIPO 5 días mié 27/05/15 mar 02/06/15 60
Nombre de tarea Duración Comienzo Fin Predecesoras Nombres de los recursos MOBILIARIO Y EQUIPO 5 días mié 27/05/15 mar 02/06/15 EQUIPO HIDRONEUMATICO (incluye cisterna de 8 M3 con paredes de concreto con un espesor de 12 cms, con un armado con hierro No m a ambos lados, bomba hidroneumática de 1/2 HP y tanque de 35 galones + caseta para sistema hidroneumático) 60 Plomería y drenajes

32 MOBILIARIO Y EQUIPO

33 INSPECCIÓN GENERAL Inspeccion general 39 días jue 07/05/15
Nombre de tarea Duración Comienzo Fin Predecesoras Nombres de los recursos Inspeccion general 39 días jue 07/05/15 mar 30/06/15 Pulido y lustrado de piso 5 días mié 13/05/15 52,53 Constructor Retoques de pintura 1 día jue 28/05/15 54,55 Pintura y acabados Retoques en herreria 76 Herrería Funcionamiento de equipo hidroneumatico mié 03/06/15 84 Plomería y drenajes Limpieza de puertas y ventanas jue 14/05/15 86 Ventanería y puertas

34 INSPECCIÓN GENERAL

35 ENTREGA DE PROYECTO TOTAL DURACION PROYECTO SEGÚN PROJECT: 183
Nombre de tarea Duración Comienzo Fin Predecesoras Nombres de los recursos Entrega de Proyecto 1 día mié 01/07/15 85 TOTAL DURACION PROYECTO SEGÚN PROJECT: 183 Total duración Proyecto Planificado: 405 Total Duración Proyecto Real: 430
