UNIDAD 1 DIODOS.

Presentación del tema: "UNIDAD 1 DIODOS."— Transcripción de la presentación:

1 UNIDAD 1 DIODOS

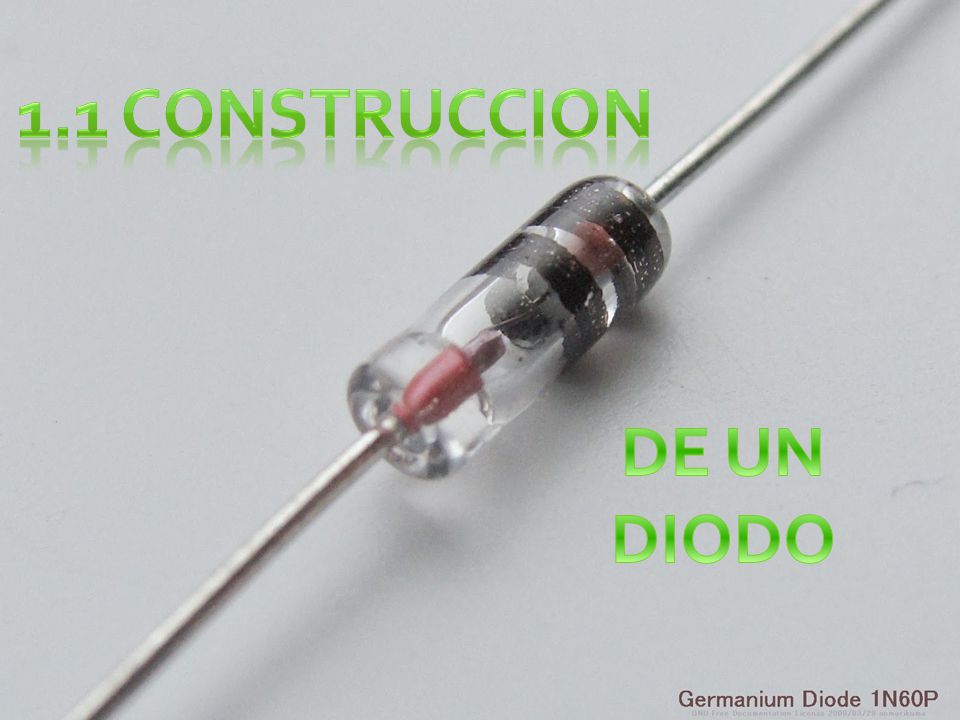

2 1.1 CONSTRUCCION DE UN DIODO

3 ¿Que Es Un Diodo?

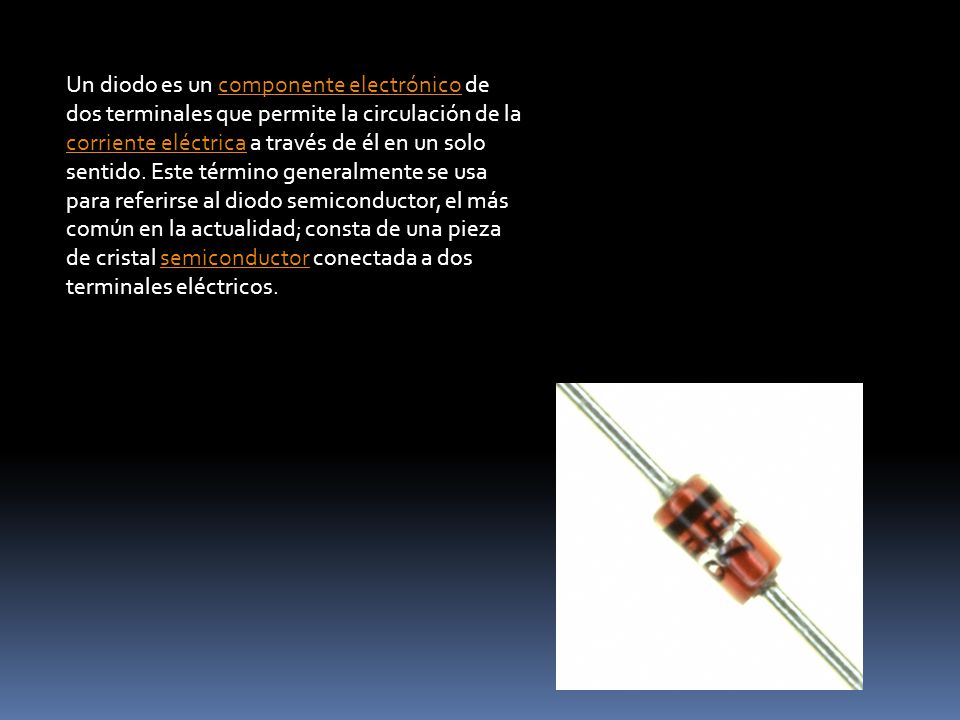

4 Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un solo sentido. Este término generalmente se usa para referirse al diodo semiconductor, el más común en la actualidad; consta de una pieza de cristal semiconductor conectada a dos terminales eléctricos.

5 Los primeros diodos eran válvulas o tubos de vacío, también llamados válvulas termoiónicas constituidos por dos electrodos rodeados de vacío en un tubo de cristal, con un aspecto similar al de las lámparas incandescentes.

6 ¿Cómo Se Construyen?

7 En la construcción del diodo semiconductor
En la construcción del diodo semiconductor. Se colocan dos materiales semiconductores con contenido de carga opuesta uno al lado del otro. Un material es semiconductor comosilicio o germanio excesivamente cargado de partículas negativas (electrones). El otro material es del mismo tipo semiconductor con la diferencia de que este tiene la ausencia de cargas negativas.Cuando se aplica un voltaje de paralización directa (voltaje de corriente directa) la región iónica en la unión se reduce y los portadores negativos en el material tipo n pueden superar la barreranegativa restante iones positivos y continuar su camino hasta el potencial aplicado.

8 Los diodos prácticos se construyen como una sola pieza de material semiconductor, en la que un lado secontamina con material de tipo de y el otro con material de tipo n. Los materiales más comunes utilizados en la construcción de diodos son tres; germanio, silicio y arsenurio de galio. En general, en silicioha reemplazado al germanio en los diodos debido a su mayor barrera de energía que permiten la operación a temperaturas más altas, y los costosde material son mucho menores. El arsenurio de galio esparticularmente útil en aplicaciones de alta frecuencia y microondas. La distancia precisa en el que se produce el cambiode material de tipo p a tipo n en el cristal varía con la técnica defabricación. La característica esencial de la unión pn es que el cambio en la concentración de impurezas se debe producir en una distancia relativamente corta. De otra manera, la unión no se comporta como un diodo.
