Estructura cristalina Por: Ing. Luis L. López T.

Presentación del tema: "Estructura cristalina Por: Ing. Luis L. López T."— Transcripción de la presentación:

1 Estructura cristalina Por: Ing. Luis L. López T.

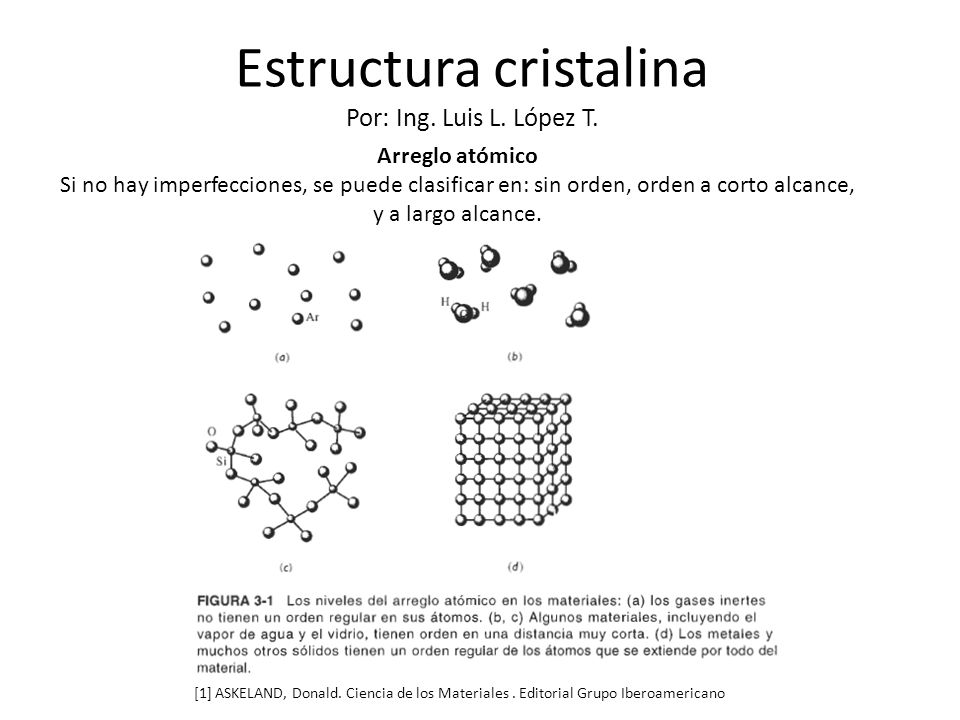

Arreglo atómico Si no hay imperfecciones, se puede clasificar en: sin orden, orden a corto alcance, y a largo alcance. [1] ASKELAND, Donald. Ciencia de los Materiales . Editorial Grupo Iberoamericano

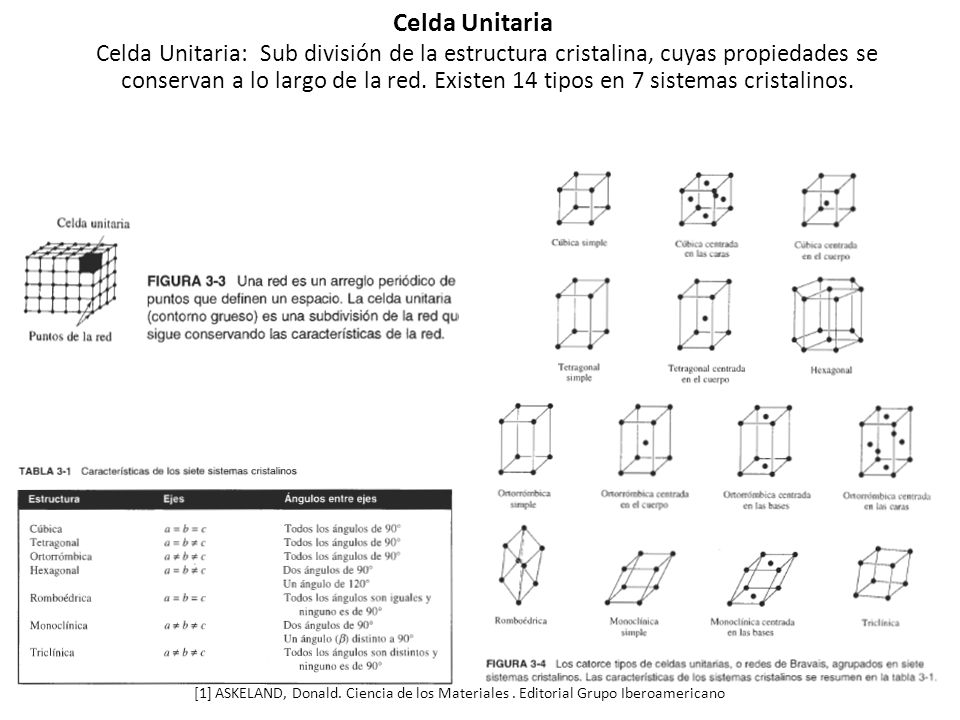

2 Celda Unitaria Celda Unitaria: Sub división de la estructura cristalina, cuyas propiedades se conservan a lo largo de la red. Existen 14 tipos en 7 sistemas cristalinos. [1] ASKELAND, Donald. Ciencia de los Materiales . Editorial Grupo Iberoamericano

3 Radio atómico: Radio de los átomos que conforman la celda.

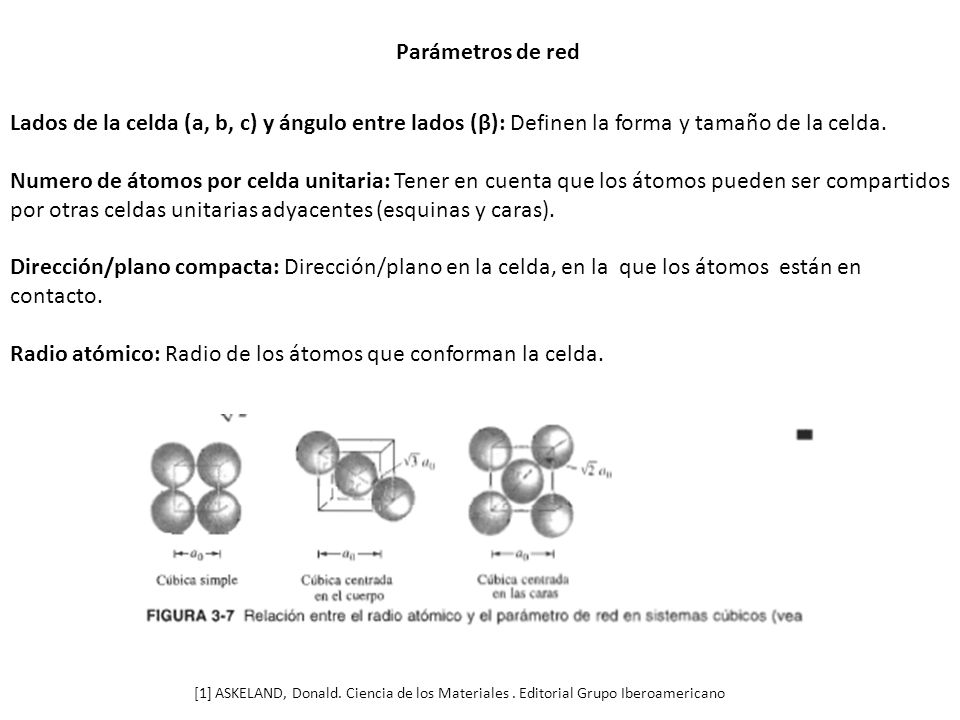

Parámetros de red Lados de la celda (a, b, c) y ángulo entre lados (β): Definen la forma y tamaño de la celda. Numero de átomos por celda unitaria: Tener en cuenta que los átomos pueden ser compartidos por otras celdas unitarias adyacentes (esquinas y caras). Dirección/plano compacta: Dirección/plano en la celda, en la que los átomos están en contacto. Radio atómico: Radio de los átomos que conforman la celda. [1] ASKELAND, Donald. Ciencia de los Materiales . Editorial Grupo Iberoamericano

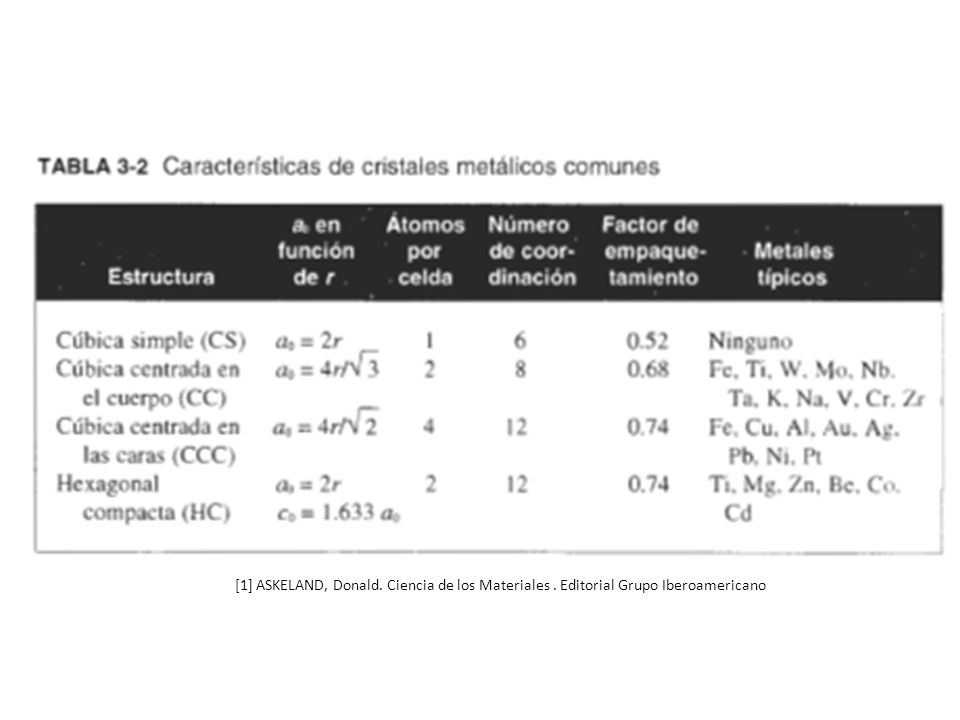

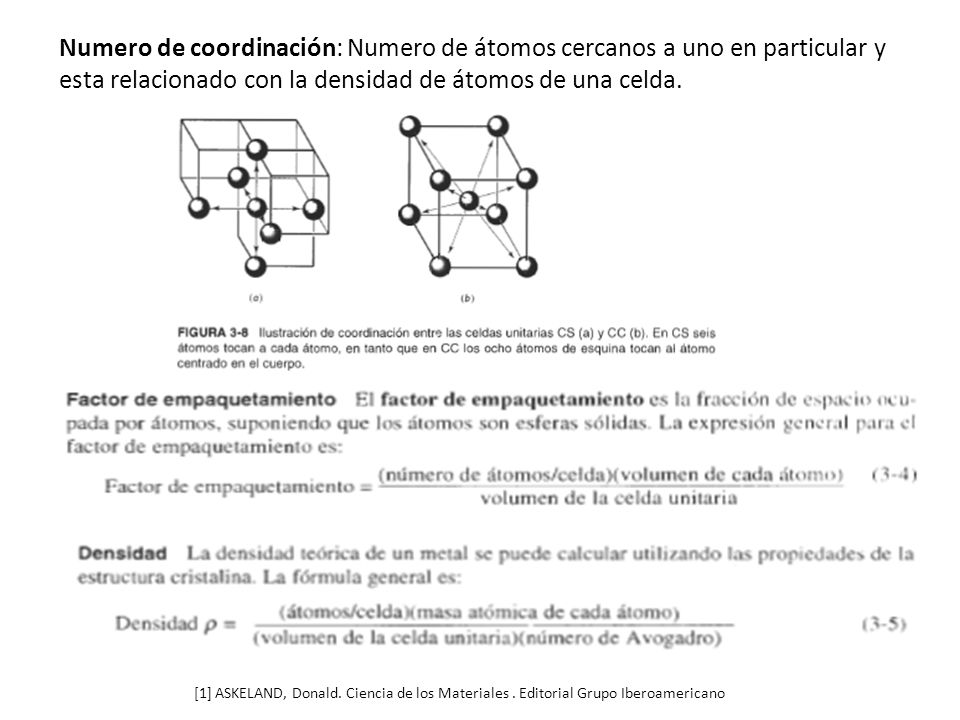

4 Numero de coordinación: Numero de átomos cercanos a uno en particular y esta relacionado con la densidad de átomos de una celda. [1] ASKELAND, Donald. Ciencia de los Materiales . Editorial Grupo Iberoamericano

5 [1] ASKELAND, Donald. Ciencia de los Materiales
[1] ASKELAND, Donald. Ciencia de los Materiales . Editorial Grupo Iberoamericano

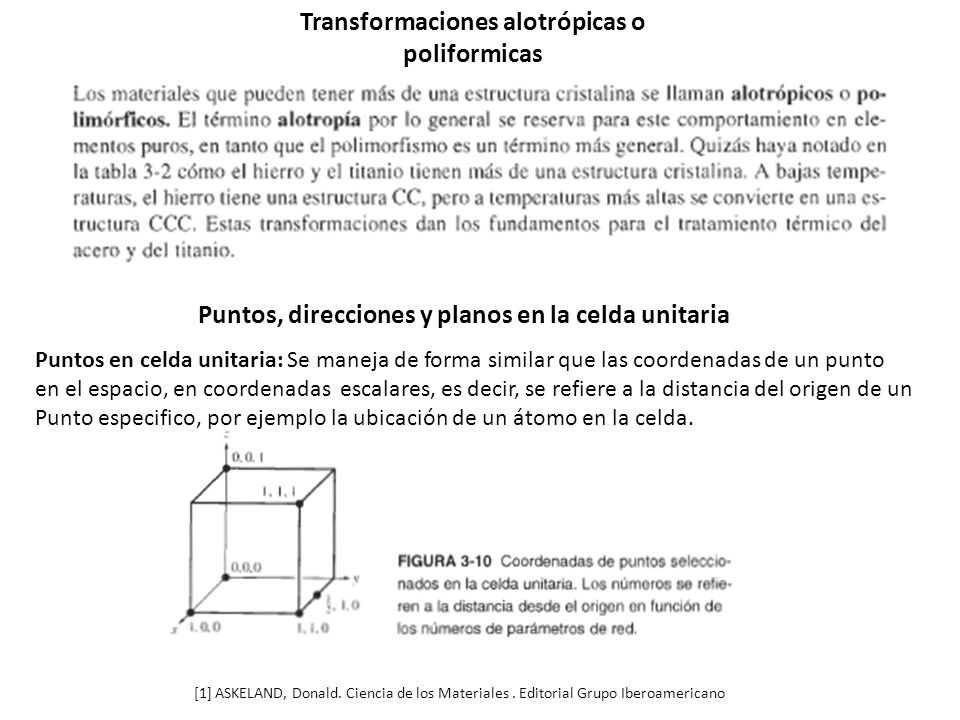

6 Transformaciones alotrópicas o poliformicas
Puntos, direcciones y planos en la celda unitaria Puntos en celda unitaria: Se maneja de forma similar que las coordenadas de un punto en el espacio, en coordenadas escalares, es decir, se refiere a la distancia del origen de un Punto especifico, por ejemplo la ubicación de un átomo en la celda. [1] ASKELAND, Donald. Ciencia de los Materiales . Editorial Grupo Iberoamericano

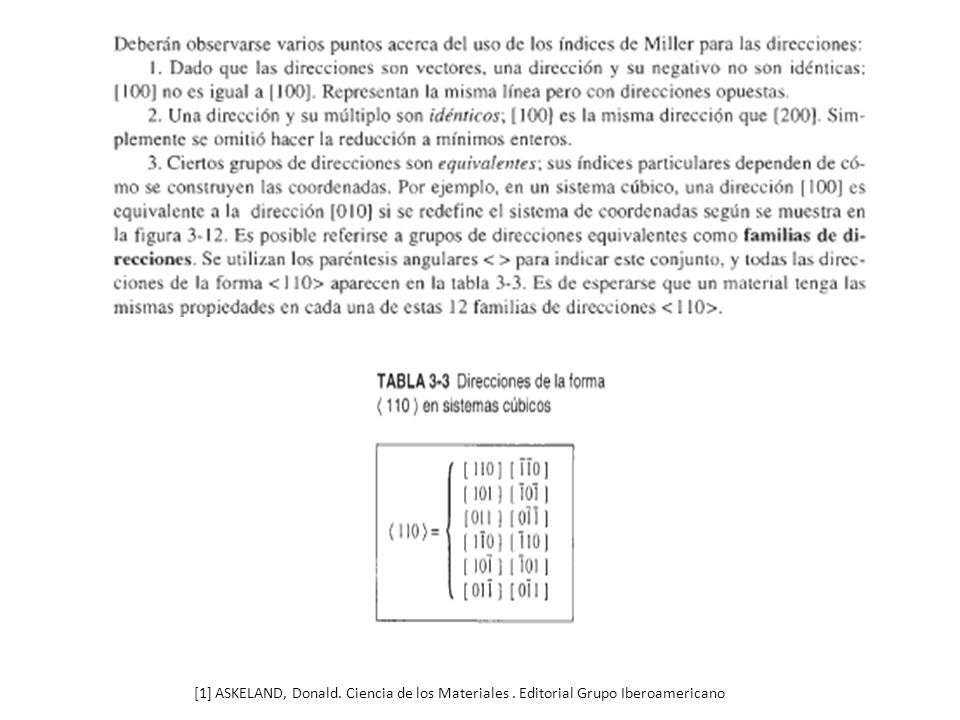

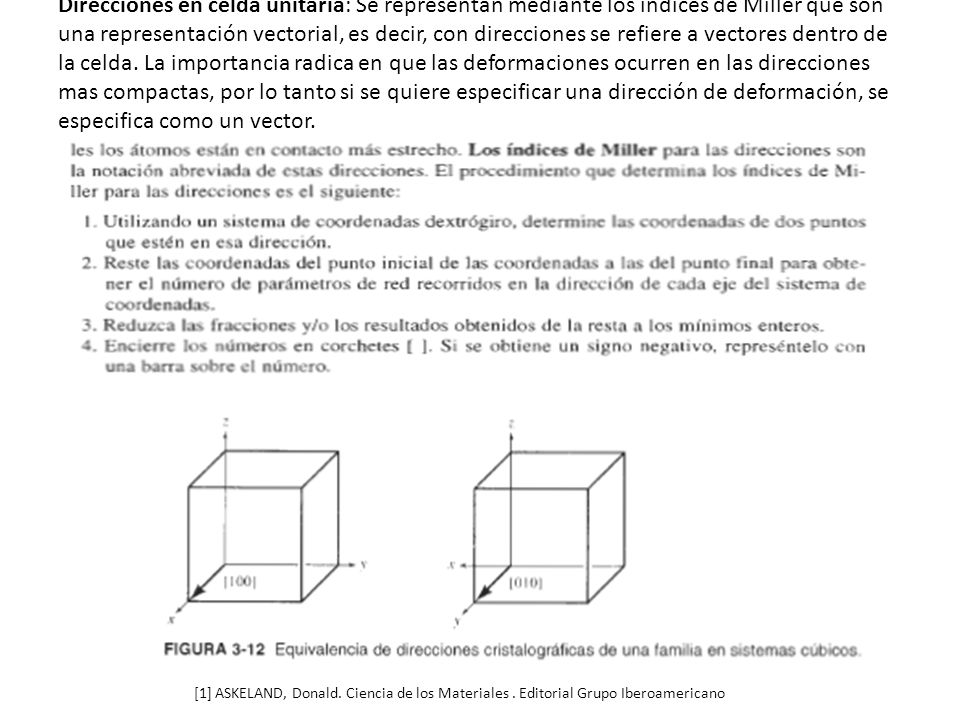

7 Direcciones en celda unitaria: Se representan mediante los índices de Miller que son una representación vectorial, es decir, con direcciones se refiere a vectores dentro de la celda. La importancia radica en que las deformaciones ocurren en las direcciones mas compactas, por lo tanto si se quiere especificar una dirección de deformación, se especifica como un vector. [1] ASKELAND, Donald. Ciencia de los Materiales . Editorial Grupo Iberoamericano

8 [1] ASKELAND, Donald. Ciencia de los Materiales
[1] ASKELAND, Donald. Ciencia de los Materiales . Editorial Grupo Iberoamericano

9 Planos en celdas unitarias: Los planos son significativos en la deformación, si este es mas compacto es mas fácil que la deformación ocurra en este. Los planos se especifican con los índices de Miller mediante los siguientes pasos. [1] ASKELAND, Donald. Ciencia de los Materiales . Editorial Grupo Iberoamericano

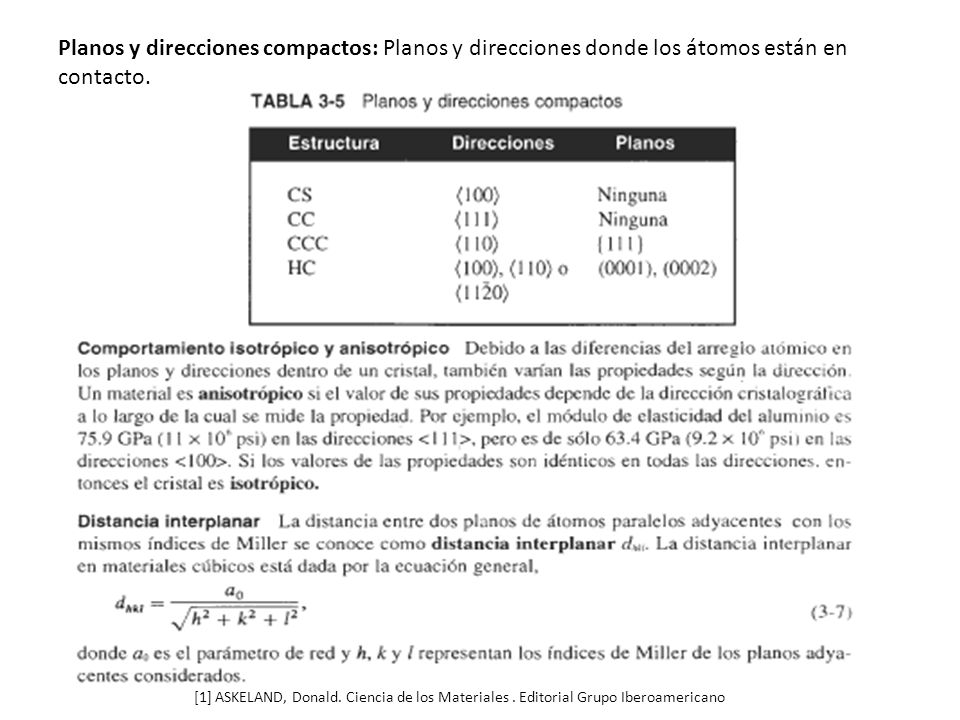

10 Planos y direcciones compactos: Planos y direcciones donde los átomos están en contacto.
[1] ASKELAND, Donald. Ciencia de los Materiales . Editorial Grupo Iberoamericano

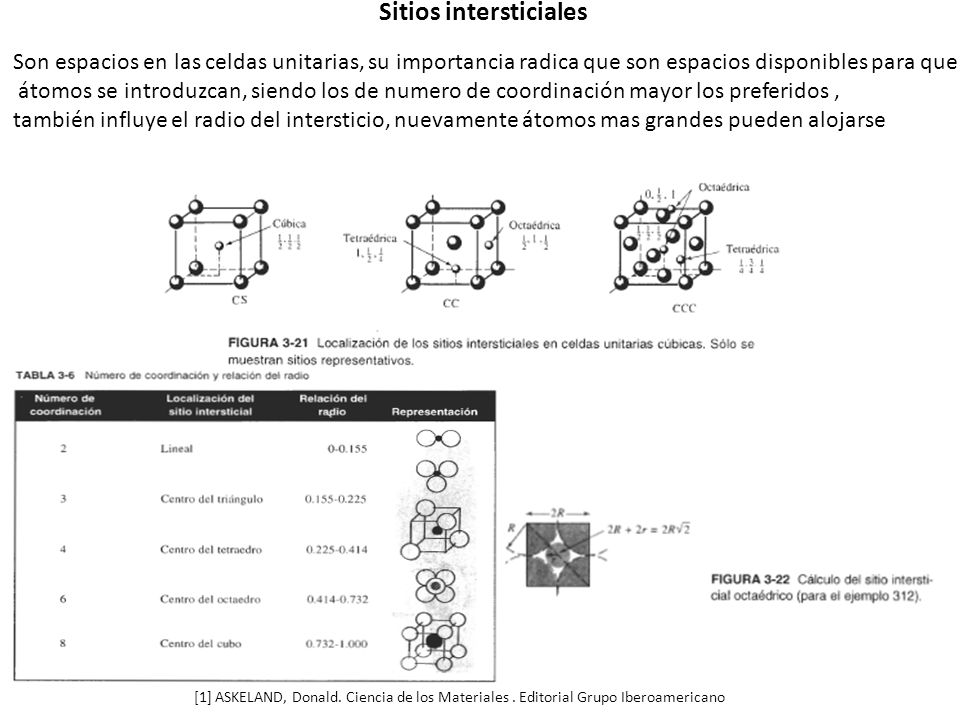

11 Sitios intersticiales
Son espacios en las celdas unitarias, su importancia radica que son espacios disponibles para que átomos se introduzcan, siendo los de numero de coordinación mayor los preferidos , también influye el radio del intersticio, nuevamente átomos mas grandes pueden alojarse [1] ASKELAND, Donald. Ciencia de los Materiales . Editorial Grupo Iberoamericano

12 Cristales Iónicos [1] ASKELAND, Donald. Ciencia de los Materiales . Editorial Grupo Iberoamericano

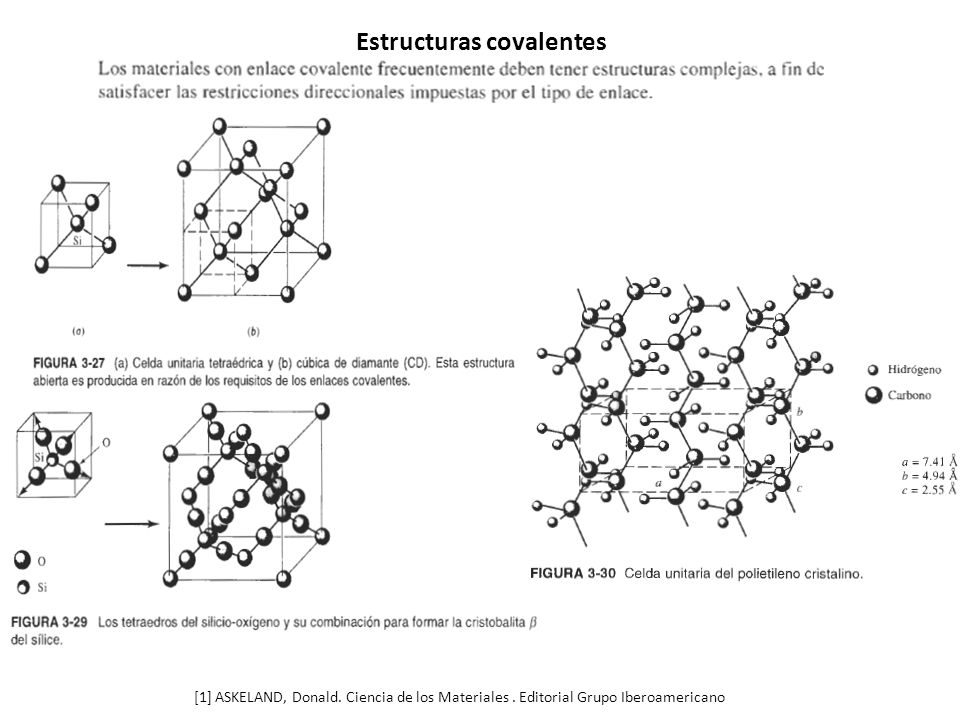

13 Estructuras covalentes
[1] ASKELAND, Donald. Ciencia de los Materiales . Editorial Grupo Iberoamericano

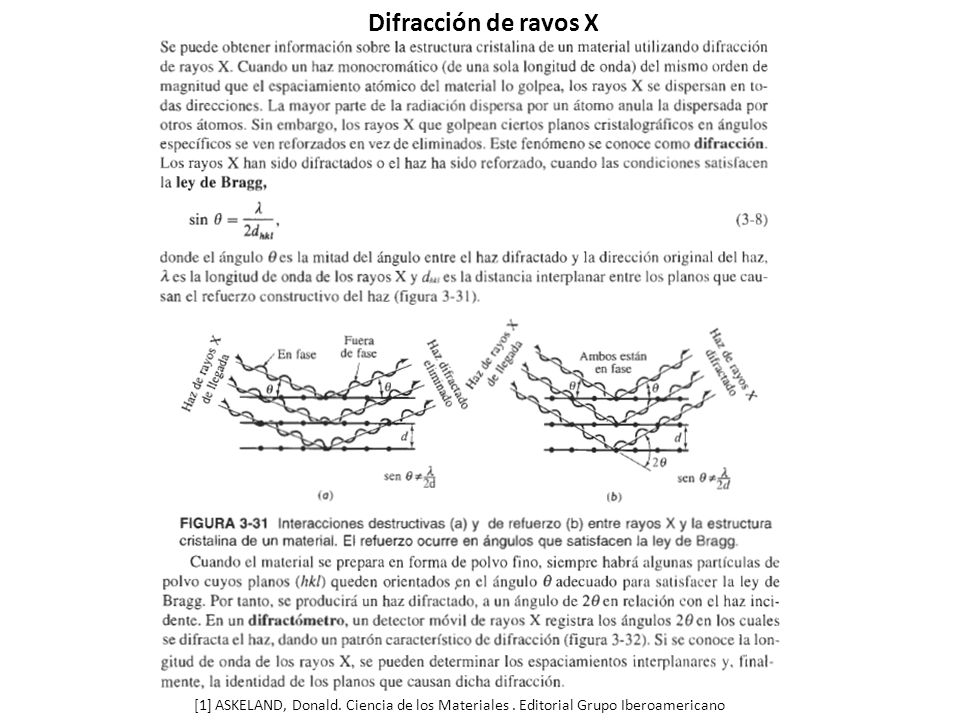

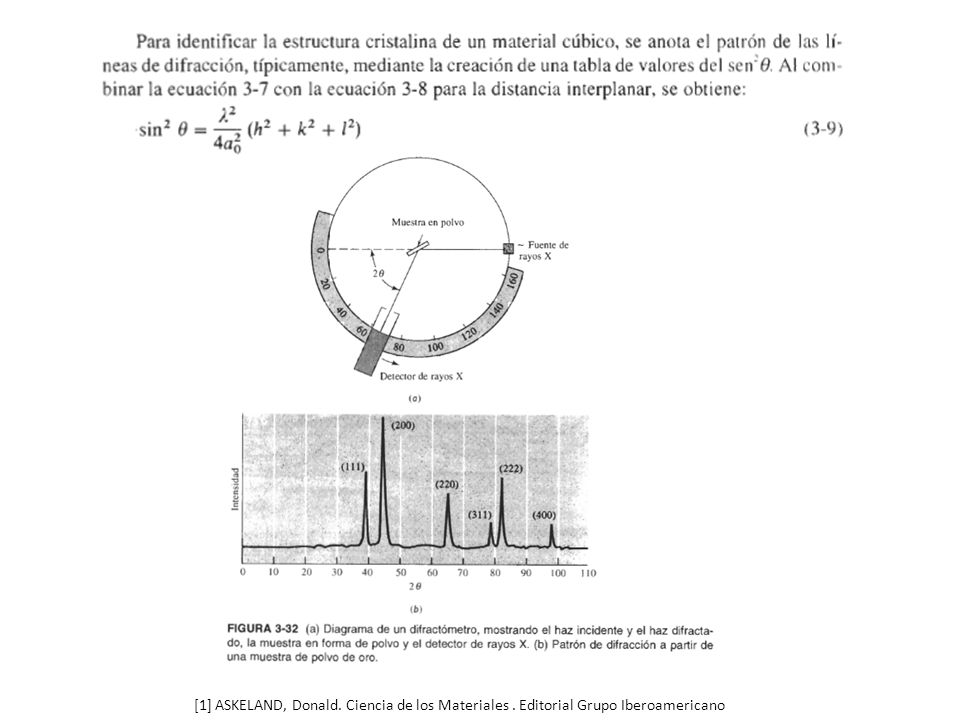

14 Difracción de rayos X [1] ASKELAND, Donald. Ciencia de los Materiales . Editorial Grupo Iberoamericano

15 [1] ASKELAND, Donald. Ciencia de los Materiales
[1] ASKELAND, Donald. Ciencia de los Materiales . Editorial Grupo Iberoamericano

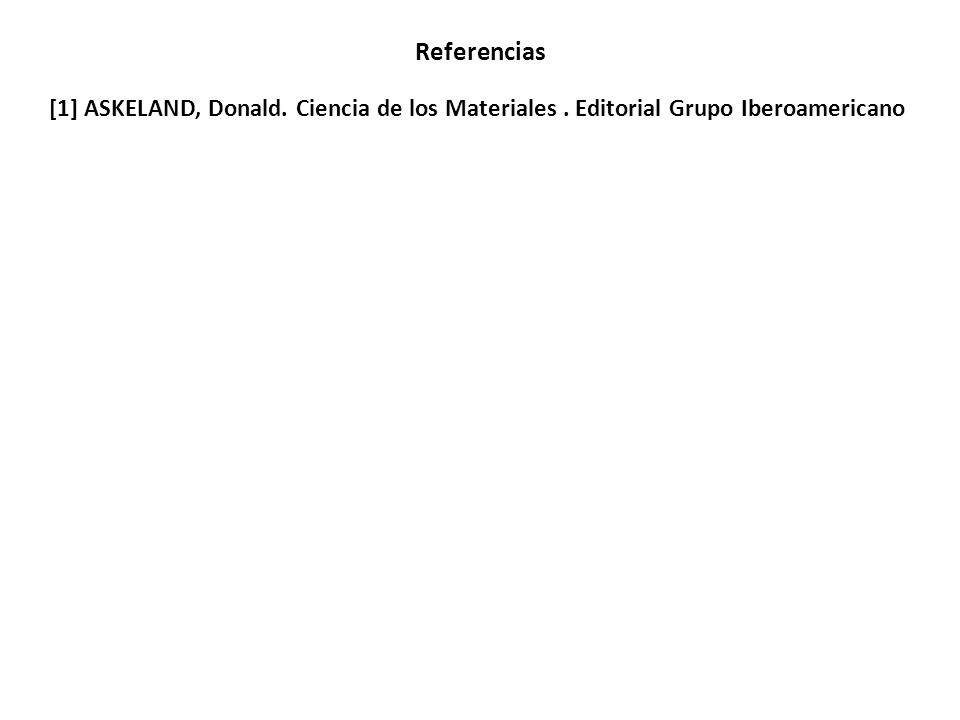

16 Referencias [1] ASKELAND, Donald. Ciencia de los Materiales . Editorial Grupo Iberoamericano
